Соленоидный электромагнитный клапан
Содержание:
- О разновидностях изделий
- Пример маркировки регулирующих клапанов
- Виды и отличия конструкций
- Правила установки и эксплуатации
- Что такое соленоиды в АКПП | Принцип работы
- Правила установки и эксплуатации
- Чем чревато?
- Разновидности и отличия
- Советы по выбору
- Возможные неполадки с ЭПХХ
- Эксплуатационные особенности клапанов для воды
- Устройство и принцип работы соленоиды: как это работает?
- Общая характеристика соленоидных клапанов Tork
- Строение стандартной конструкции нормально закрытого соленоидного клапана (220В)
- Магнитное поле, создаваемое катушкой
- Выводы и полезное видео по теме
О разновидностях изделий
Классификация изделий проводится по нескольким параметрам.
Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:
- Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
- Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.
Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.
В зависимости от рабочей среды запорную арматуру выпускают для:
- Воздуха.
- Воды.
- Пара.
- Активных сред.
- Горюче-смазочных материалов.
Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность
Исходя из характеристик внешней среды, исполнение прибора может быть:
- Обычное
- Для влажных помещений.
- Термостойкие (для высоких температур).
- Морозостойкие (для экстремально низких температур).
- Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.
По типу питающего напряжения катушки делятся на
- Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
- Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.
Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.
И, наконец, по типу функционирования клапаны делятся на
- Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
- Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
- Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.
Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.
Пример маркировки регулирующих клапанов
Маркировка выпускаемых регулирующих клапанов выполняется согласно ГОСТ Р 52720-2007 и таблицам фигур, в которых представлены данные об обозначениях по типу арматуры и ее конструктивным нюансам. Кроме того, в нормативной документации указаны материал, используемый для производства корпуса и уплотняющих элементов.
Пример расшифровки для 25с947нж:
- первые две цифры обозначают тип арматуры: 25 — регулирующий клапан;
- буква указывает материал корпуса: с — изготовлен из углеродистой стали;
- при наличии трех цифр первая обозначает тип привода, а две следующих номер модели: 947 — модель 47 с электрическим приводом;
- последние буквы указывают материал уплотнителей: нж — уплотнительные поверхности клапана наплавлены сталью, устойчивой к коррозии.
Регулирующий клапан 25с947нж
Если арматура для регулирования давления и расхода среды производится без направленных или вставных уплотнительных колец, то на ее корпусе или затворе это отражается в виде двух букв — «бк». В случае наличия покрытия на внутренних поверхностях клапанов оно указывается согласно последней таблице фигур.
Компания «Авангард» — главный поставщик клапанов для регулировки давления и других параметров рабочей среды на территории России. Мы предлагаем регулирующие клапаны, которые отличаются приемлемой ценой и соответствуют требованиям ГОСТ.
Виды и отличия конструкций
Клапаны по устройству привода разделяют на управляемые:
- вручную;
- электроприводами;
- пневмоприводами;
- электромагнитным способом.
По запорному механизму конструкции подразделяют на:
- запорные, рассчитанные только на перекрытие среды;
- мембранные, с резиновой мембраной в корпусе, приспособленные для работы в газовых сетях;
- обратный, закрывающийся при перемене направления потока;
- золотниковый, регулирующий интенсивность потока за счет перемещения подвижного золотника;
- седельный, с линейным перемещением штока с плунжером, закрывающего или открывающего с помощью седелок путь для потока.
Правила установки и эксплуатации
Благодаря указаниям производителя на корпусе устройства установка соленоидного клапана максимально простая. Человеку с навыками работы с инженерным оборудованием будет легко установить клапан на участке трубопровода. Ключевые рекомендации по установке устройства:
расположить клапан нужно строго в соответствии со стрелками на корпусе устройства, указывающими направление тока воды;
на подающем участке трубы перед самим клапаном рекомендуется установить грязевой фильтр для улавливания частиц (они не должны попадать в устройство клапана, т.к
от них устройство быстро выходит из строя);
подключение устройства к источнику питания происходит только после установки его в трубопровод и проверки герметичности соединения;
важно следить, чтобы на устройство не было весовой нагрузки труб;
при установке на открытом воздухе необходимо изолировать устройство или выбирать модель соответствующего уровня IP.. В остальном установка клапана по принципу не отличается от других видов запорной арматуры
Например, при использовании устройства с резьбовым соединением необходимо сделать резьбу на трубе при помощи специального инструмента. Непосредственно перед установкой трубу нужно подготовить — зачистить от загрязнений и заусенцев, обезжирить с помощью растворителей
В остальном установка клапана по принципу не отличается от других видов запорной арматуры. Например, при использовании устройства с резьбовым соединением необходимо сделать резьбу на трубе при помощи специального инструмента. Непосредственно перед установкой трубу нужно подготовить — зачистить от загрязнений и заусенцев, обезжирить с помощью растворителей.
Что такое соленоиды в АКПП | Принцип работы
Соленоиды АКПП – это электромагнитные клапана, которые управляются электронным блоком и отвечают за открытие канала для смазки АКПП. Именно соленоиды обеспечивают качественную смазку и охлаждение внутренних элементов автоматической трансмиссии. Сам соленоид состоит из стержня из магнита с медной обмоткой. Под напряжением электромагнитный клапан открывает и закрывает масляный канал, через который происходит охлаждение и смазка узла.
Принцип работы соленоидов достаточно прост. Клапан при отсутствии напряжения втягивается пружинами, закрывая масляный канал. Как только на обмотку подается напряжение под действием электротока и возникающего магнитного поля пружина выталкивает клапан, открывая тем самым масляный канал. Необходимо сказать, что сегодня используются сложные по своей конструкции соленоиды, которые управляются широко-импульсной модуляцией. Использование подобной технологии управления позволяет обеспечить возможность плавного открытия клапана, что в свою очередь обеспечивает максимально качественную смазку АКПП. Необходимо сказать, что преимуществом использования таких соленоидов с управлением широко-импульсной модуляцией является возможность замены вышедших элементов из строя по одному. Тогда как обычные клапана меняются всем комплектом сразу.
Признаки неисправности соленоидов:
Определить поломку вы можете по косвенным признакам, к которым относятся:
- Частый переход АКПП в аварийный режим.
- Наличие резких толчков при переключении скоростей.
- Удары в коробке во время плавного набора оборотов.
В том случае, если вы заметили у себя в автомобиле подобные симптомы, рекомендуется, как можно скорее обратиться в сервисный центр, где вам проведут глубокую проверку автомобиля и при необходимости выполнят ремонт автоматической коробки передач.
Типичные неисправности соленоидов
Как и любой иной сложный элемент, соленоиды могут выходить из строя. Все поломки могут быть вызваны как выработкой своего эксплуатационного срока, так и внешними факторами. Поговорим поподробнее о причинах поломок электрических клапанов. Основной причиной выхода из строя соленоидов является использование некачественного масла. На элементах клапана появляется осадок из коксующегося масла, что и приводит в конечном итоге к заклиниванию штока в одном положении. Сложность ремонта в данном случае состоит в том, что требуется производить замену всех соленоидов, что имеет высокую стоимость. Именно поэтому автопроизводители и специалисты из сервисных центров рекомендуют производить регулярную замену масла в АКПП и использовать качественные расходные материалы.
В ряде случаев причиной выхода из строя электроклапанов являются поломки блока управления, который отвечает за их работу. Определить такую проблему можно лишь выполнив компьютерную диагностику авто. Ремонт заключается в замене вышедшего из строя блока. Следует сказать, что, несмотря на свою относительную простоту, такой ремонт имеет существенную стоимость, что объясняется ценой самого электрического блока управления.
Агрессивная езда — двойная нагрузка на соленоиды
Также вам необходимо помнить о сроке службы соленоидов. Не следует думать, что такой клапан вечный и при соблюдении всех требований в части сервисного обслуживания авто, клапана никогда не будут ломаться. В среднем современные соленоиды имеют гарантированный срок эксплуатации в 300-400 тысяч циклов. Причем, их срок службы зависит не столько от пробега автомобиля, сколько от манеры езды автовладельца. Если вы практикуете агрессивную езду и часто нажимаете на педаль газа с активным переключением передач, то это вскоре выведет из строя электроклапана, которые буквально через 100-150 тысяч километров могут потребовать замены.
Правила установки и эксплуатации
Благодаря указаниям производителя на корпусе устройства установка соленоидного клапана максимально простая. Человеку с навыками работы с инженерным оборудованием будет легко установить клапан на участке трубопровода. Ключевые рекомендации по установке устройства:
расположить клапан нужно строго в соответствии со стрелками на корпусе устройства, указывающими направление тока воды;
на подающем участке трубы перед самим клапаном рекомендуется установить грязевой фильтр для улавливания частиц (они не должны попадать в устройство клапана, т.к
от них устройство быстро выходит из строя);
подключение устройства к источнику питания происходит только после установки его в трубопровод и проверки герметичности соединения;
важно следить, чтобы на устройство не было весовой нагрузки труб;
при установке на открытом воздухе необходимо изолировать устройство или выбирать модель соответствующего уровня IP.. В остальном установка клапана по принципу не отличается от других видов запорной арматуры. Например, при использовании устройства с резьбовым соединением необходимо сделать резьбу на трубе при помощи специального инструмента
Непосредственно перед установкой трубу нужно подготовить — зачистить от загрязнений и заусенцев, обезжирить с помощью растворителей
Например, при использовании устройства с резьбовым соединением необходимо сделать резьбу на трубе при помощи специального инструмента. Непосредственно перед установкой трубу нужно подготовить — зачистить от загрязнений и заусенцев, обезжирить с помощью растворителей
В остальном установка клапана по принципу не отличается от других видов запорной арматуры. Например, при использовании устройства с резьбовым соединением необходимо сделать резьбу на трубе при помощи специального инструмента. Непосредственно перед установкой трубу нужно подготовить — зачистить от загрязнений и заусенцев, обезжирить с помощью растворителей.
Чем чревато?
Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.
Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.
Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.
С этим читают
Разновидности и отличия
Есть основное дробление всех моделей электро-магнитных вентилей на 3 группы:
- Хорошо открытые (НО). Устройства данной группы при отключении напряжения остаются в положении «открыто» и дают свободное поступление газа.
- Хорошо закрытые (НЗ). Электромагнитные клапаны без поступления электротока имеют закрытое положение и закрывают доступ свободного потока газа на газовой системе.
- Многофункциональные. Данный тип газовых вентилей может при отключении напряжения находиться как закрытом, так и открытом состоянии.
Необходимо подчеркнуть, что электромагнитные газовые клапаны могут разделяется так же и по принципу движения затвора:
- Прямого действия. Это предусматривает, что затвор приходит в действие только при движении сердечника.
- Непрямого действия. Когда затвор приходит в движение не только под влиянием сердечника, но и с помощью влияния газа. Приобрести электромагнитный вентиль для газа данного типа выгодно, если планируется большущее прохождение потока, так как экономит усилия системы.
По количеству ходов могут быть:

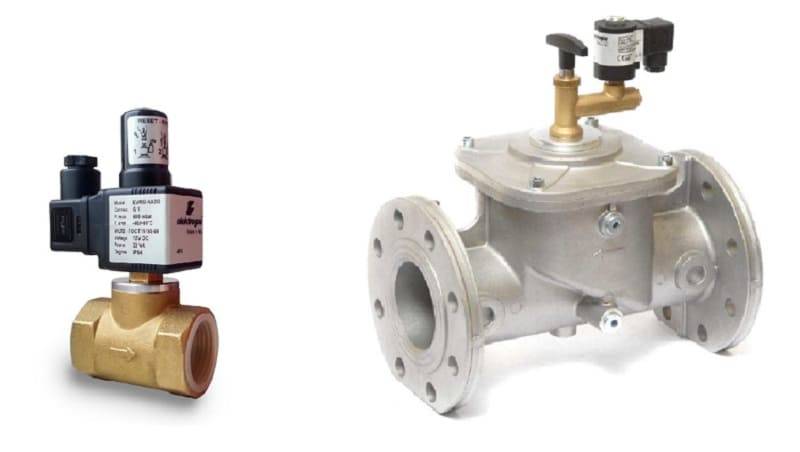

Фланцевый электромагнитный клапан
- Двухходовые электромагнитные клапаны. Они имеют всего лишь два отверстия: входное и выходное. Данный тип устройства целесообразно применять, если требуется исключительно подача или перекрытие газа на систему.
- Трехходовые клапаны. Имеют три отверстия: входное одно и два выходных. Его хорошим качеством считается то, что может быть перенаправлять газовый поток на системе.
- Четырехходовые электромагнитные клапаны. Имеют 4-ре отверстия: входное одно и три выходных. Тут хорошим качеством считается не только возможность перераспределить поток газа, но и подсоединиться к добавочным системам.
Советы по подбору
Перед тем как приобрести магнитный газовый клапан Lovato серии ВН, стоит обговорить, где будет использоваться данное устройство и какими параметрами он должен владеть.
Необходимо посмотреть на подобные условия как:
Электрообслуживание. Прекраснее всего выбрать модели с вспомогательной ручной регулировкой, или искробезопасные с небольшой мощностью.
Давление на трубопроводе. Не необходимо подобрать вентиль с номинальным давлением, которое больше давление на трубопроводе. Это может стать основой повреждения механизма.
Внешняя среда. Нужно проверить паспортные свойства клапана и удостовериться, что изделие может использоваться на существующих условиях
Важно это тогда, когда в помещении, где будет ставиться механизм, планируется очень высокая влажность, вибрация, большая (или наоборот — невысокая) температура, попадение прямых лучей солнца или любые иные параметры, хорошие от нормы.
Нужное напряжение. Необходимо проверить источник питания на стойкое напряжение. Применяет газовый электромагнитный вентиль 220 В, и если напряжение ниже, то это может привести к тому, что механизм не сможет хорошо закрываться и открываться
А при очень высоком напряжении — произойдет перегрев прибора. На газовом оборудовании машин это также важно — тогда ставят газовый электромагнитный вентиль 12 вольт.
Применяет газовый электромагнитный вентиль 220 В, и если напряжение ниже, то это может привести к тому, что механизм не сможет хорошо закрываться и открываться. А при очень высоком напряжении — произойдет перегрев прибора
На газовом оборудовании машин это также важно — тогда ставят газовый электромагнитный вентиль 12 вольт.
Газовый электромагнитный клапан
Стоимость на газовый электромагнитный клапан будет колебаться от типа, размера и сферы использования.
Электромагнитный клапан для газовой колонки обуславливается от модели колонки) будет стоить от 4$ до 10$. А магнитный газовый клапан Lovato для автомобиля от 10$ до 15$.
Устройства, которые применяются не для бытовой сферы — обходятся ощутимо подороже. Приведем также пару примеров.
Газовый электромагнитный клапан типа КГЭЗ в зависимости от комбинации будет стоить около 20-25$.
Электромагнитный клапан серии ВН для газовой пушки обойдется за 43$.
Различия процесса установки
Электромагнитный клапан Lovato серии ВН устанавливают для помещений после газового вентиля. Рекомендуется перед клапаном ставить фильтр.
Чтобы по всем правилам установить механизм, нужно стрелку на корпусе поставить по ходу назначения движения газового потока.
Узел для колонки нужно располагать либо в горизонтальном положении, либо вертикально.
Делается соединение при помощи резьбы (когда применяются модели малого диаметра) или при помощи фланцев — для труб с большим сечением.
Советы по выбору
Клапаны используют в самых разнообразных средах, которые имеют свои индивидуальные показатели температуры и давления. Выбор типа устройства должен исходить из характеристик среды, в противном случае устройство может долго не прослужить.
Есть несколько ключевых характеристик, на которые необходимо обращать внимание при выборе электромагнитного клапана. Главным параметром является диаметр входного и выходного отверстия
Ассортимент электромагнитных устройств довольно велик. Они обладают различными отличительными особенностями в конструкции. Но обычно это не сильно влияет на рабочие параметры. Наиболее популярными можно назвать однодюймовые электромагнитные устройства, у которых пропускной показатель достигает 40 л/мин.
Важно! Перед покупкой клапана необходимо особое внимание уделить механическому регулятору, встроенному в устройство. У него может быть несколько режимов. Чем больше их количество, тем лучше будет контролироваться система
Чем больше их количество, тем лучше будет контролироваться система.
В том случае, когда требуется клапан с как можно более высокой пропускной способностью, можно приобрести устройство серии SVR. При нормально закрытом положении клапан этой серии может обладать показателями пропуска жидкости до 100л/мин. Цены на клапана различаются по их качественным характеристикам.
Возможные неполадки с ЭПХХ
Электромагнитный клапан – вполне добротный в плане работы узел автомобиля. Особо частых поломок с ним не случается, но и «бесперебойным трудягой» его не назвать. В связи с тем, что на территории постсоветского пространства чаще всего используются электромагнитные клапаны карбюраторов «Солекс» и карбюраторов «ДААЗ», то давайте рассмотрим типовые неполадки ЭПХХ именно на их примере. В общем виде перечень нередко встречающихся поломок узла таков:
Забился жиклёр клапана. Происходит такая неполадка, как правило, совместно с общим расстройством работы карбюратора на всех режимах раскрутки мотора. Устраняется данная неисправность путём разборки карбюратора на отдельные составляющие, его продувки и иной прочистки
При этом отдельное внимание стоит уделить именно жиклёру ЭПХХ, а также каналам карбюратора, которые с ним взаимодействуют; Шток (игла) клапана застряла в одном положении или иные составляющие устройства вышли из строя (пружинка, сердечник и т.п.). Проявляется неисправность такого рода в виде отсутствия признаков «жизни» у экономайзера. Неисправный ЭПХХ в подобном случае зачастую ремонту не поддаётся
Однако в некоторых ситуациях помогают снятие клапана с карбюратора, его продувка и последующее подключение к альтернативному источнику тока. Если узел вновь не поддаёт признаков «жизни», то замена неизбежна; «Пробился» провод подключения. Проблема типовая, происходящая зачастую из-за низкого качества производства ЭПХХ и его проводов. Диагностируется эта «болячка» посредством подключения клапана к источнику тока вне автомобильной системы и проверки его работы при движении провода подключения в разных направлениях. Лечению она, как правило, не поддаётся, однако в качестве спасительной меры можно попробовать просто заменить провод, обрезав его как можно ближе к корпусу экономайзера, или иным способом устранить пробоину в цепи; Неисправен блок управления ЭПХХ. В этой ситуации сам клапан работает исправно при подключении его к альтернативному источнику питания, однако во время нахождения в карбюраторе он не функционирует вовсе. Решается такая проблема путём замены подключаемого к ЭПХХ блока управления, не иначе; Электромагнитный клапан имеет производственный брак. Такое, к слову, встречается нередко. Удивительно, но бывали случаи, когда из 10-20 ЭПХХ, лежащих на прилавке магазина, работали только 1-2 экземпляра. Если вы стали жертвой подобного случая, то достаточно просто заменить клапан на новый и не беспокоиться
Неисправный ЭПХХ в подобном случае зачастую ремонту не поддаётся. Однако в некоторых ситуациях помогают снятие клапана с карбюратора, его продувка и последующее подключение к альтернативному источнику тока. Если узел вновь не поддаёт признаков «жизни», то замена неизбежна; «Пробился» провод подключения. Проблема типовая, происходящая зачастую из-за низкого качества производства ЭПХХ и его проводов. Диагностируется эта «болячка» посредством подключения клапана к источнику тока вне автомобильной системы и проверки его работы при движении провода подключения в разных направлениях. Лечению она, как правило, не поддаётся, однако в качестве спасительной меры можно попробовать просто заменить провод, обрезав его как можно ближе к корпусу экономайзера, или иным способом устранить пробоину в цепи; Неисправен блок управления ЭПХХ. В этой ситуации сам клапан работает исправно при подключении его к альтернативному источнику питания, однако во время нахождения в карбюраторе он не функционирует вовсе. Решается такая проблема путём замены подключаемого к ЭПХХ блока управления, не иначе; Электромагнитный клапан имеет производственный брак. Такое, к слову, встречается нередко. Удивительно, но бывали случаи, когда из 10-20 ЭПХХ, лежащих на прилавке магазина, работали только 1-2 экземпляра. Если вы стали жертвой подобного случая, то достаточно просто заменить клапан на новый и не беспокоиться.
Эксплуатационные особенности клапанов для воды
При условии правильной установки, а также при соблюдении всех требований в процессе эксплуатации электромагнитный клапан способен эффективно служить на протяжении длительного срока, стабилизируя уровень водяного давления внутри трубопровода. Соленоид позволяет продлить срок службы труб за счет равномерного распределения нагрузок.
При правильном монтаже, электромагнитный клапан будет эффективно работать очень длительный срок.
Основные признаки и причины сбоев в работе электроклапанов на воде:
- Отсутствие электропитания – чаще всего возникает, когда повреждается кабель пульта управления.
- Клапан не срабатывает – если выходит из строя пружина, устройство не сможет нормально функционировать и реагировать на изменение напряжения.
- Отсутствие характерного щелчка при включении – причиной тому может стать сгоревший соленоид.
Самой частой причиной поломки клапана является засор. Поэтому при возникновении любых нарушений в работе устройства в первую очередь следует проверить отверстие, где могут скапливаться твердые частицы.
На заметку! Специалисты рекомендуют регулярно производить проверку состояния внутренних элементов запорного клапана. Делать это можно только после того, как система полностью опорожнена. Если коммуникации нуждаются в сложном ремонте, лучше нанять для выполнения этой работы профессионалов.
Устройство и принцип работы соленоиды: как это работает?
Соленоиды гидроблока гидромеханической коробки передач представляют собой электромагнитные клапана, функциональное предназначение которых заключается в регулировке положения линейных магистралей. Соленоиды нужны для регулировки давления трансмиссионной жидкости внутри коробки путем открытия-закрытия пропускных каналов в зависимости от сигналов, получаемых ЭБУ.
Конструктивно каждый соленоид включает:
- Магнитный стержень – регулирующий элемент, который путем смены своего положения относительно гидравлической магистрали регулирует давление масла в коробке передач. К магнитному стержню соленоида фиксируется медная обмотка и возвратная пружина.
- Медную обмотку – подающийся электрический ток согласно сигналам ЭБУ изменяет электромагнитное поле, заставляющий стержень соленоида переместиться. Обратный процесс открытия-закрытия соленоида происходит только при смене электромагнитной силы.
- Возвратную пружину – стяжная пружина, позволяющая ускорить возврат соленоида при возникновении электромагнитного импульса на закрытие гидравлической магистрали. Наличие пружины обеспечивает точный и быстрый возврат стержня в исходное положение, что предупреждает снижение динамики автомобиля и появление рывков во время переключения передач.
В соленоидах свежего поколения магнитный стержень дополняется стальным сердечником с шариковым механизмом, что позволяет не только открывать или закрывать канал гидравлической магистрали, но и регулировать давление трансмиссионной жидкости путем ограничения пропускной способности самого канала. Подобный механизм называется трехканальным соленоидом и устанавливается на большинство современных АКПП, имеющих 6 или более передач.
Общая характеристика соленоидных клапанов Tork
Производителем клапанов, выпускаемых под наименованием торговой марки Tork, является компания SMS. Высокое качество продукции оценили многие страны Азии, Америки и Европы, поэтому около 40% товаров экспортируется. Производственный процесс полностью автоматизирован. При изготовлении клапанов практически не используется ручной труд, что исключает вероятность брака, причиной которого может служить человеческий фактор.
Производственный ассортимент компании включает клапаны следующих видов:
При изготовлении клапанов Tork исключается вероятность брака, так как в производстве не используется ручной труд.
- бистабильные и моностабильные;
- для газов и жидкостей, оказывающих агрессивное и нейтральное воздействие;
- для воды и пара повышенной температуры;
- для светлых нефтепродуктов и бензина;
- для вакуума;
- для компрессоров поршневого типа и т.д.
Перед поступлением в продажу арматура исследуется на предмет протечек, тестируются прочностные характеристики корпуса (для этого изделие подвергается воздействию пятикратного давления). С помощью бесконтактного тестера проверяется работоспособность соленоидных катушек.
Все перечисленные компании, занимающиеся производством электромагнитных клапанов, выпускают продукцию высочайшего качества. Благодаря этим устройствам процесс эксплуатации оборудования и коммуникационных систем становится полностью контролируемым и безопасным. Срок службы арматуры и ее эффективность будут зависеть от того, насколько правильно подобрана модель клапана, а также от его характеристик.
Строение стандартной конструкции нормально закрытого соленоидного клапана (220В)
Клапаны с простейшей конструкцией обычно содержат одно входное и одно выходное отверстие, хотя существуют варианты и с несколькими портами.
Большинство запорных устройств включает следующие детали:
- пружину якоря;
- отверстие, отвечающее за регулировку;
- катушку;
- тарелку клапана;
- основное отверстие;
- диафрагму;
- отверстие, отвечающее за выравнивание.
Большинство соленоидных клапанов включает следующие детали: пружину якоря, катушку, тарелку клапана, диафрагму.
Электромагнитные соленоидные клапаны нормально закрытые 220в имеют множество полезных преимуществ, среди которых удобство, высокая скорость срабатывания, возможность контролировать работу системы удаленно. Они более точны, чем устройства с ручным управлением, позволяют экономить время и усилия, повышают безопасность и эффективность бытовых приборов.
В конструкции отсутствуют червячные и зубчатые передачи. В отличие от редуктора и электромотора клапаны имеют упрощенное строение и минимальное количество подвижных компонентов, поэтому они более надежны, обладают длительным сроком эксплуатационной службы и подвергаются минимальному износу.
Высокая надежность нормально закрытых соленоидных клапанов для воды обусловлена и другими конструкционными особенностями. Если выходит из строя пульт дистанционного управления или отключается электричество, все равно остается возможность использовать устройство, которое в этом случае будет действовать как обычный водопроводный кран. Для этого достаточно повернуть управляющий соленоид на ¼ оборота в положение «выключить» или «включить».
На заметку! Чем меньше расстояние между электромагнитным сердечником и стопором, тем сильнее электромагнитное поле. Причем это утверждение остается неизменным, независимо от вида напряжения и его величины.
Электромагнитные клапаны имеют упрощенное строение и минимальное количество подвижных деталей.
Магнитное поле, создаваемое катушкой
Когда электрический ток проходит через обмотки катушек, он ведет себя как электромагнит, и плунжер, который находится внутри катушки, притягивается к центру катушки с помощью магнитного потока внутри корпуса катушек, который, в свою очередь, сжимает небольшая пружина прикреплена к одному концу плунжера. Сила и скорость движения плунжеров определяются силой магнитного потока, генерируемого внутри катушки.
Когда ток питания выключен (обесточен), электромагнитное поле, созданное ранее катушкой, разрушается, и энергия, накопленная в сжатой пружине, заставляет поршень вернуться в исходное положение покоя. Это движение плунжера вперед и назад известно как «ход» соленоидов, другими словами, максимальное расстояние, на которое плунжер может проходить в направлении «вход» или «выход», например, 0–30 мм.
Такой тип соленоида обычно называется линейным соленоидом из-за линейного направленного движения и действия плунжера. Линейные соленоиды доступны в двух основных конфигурациях, которые называются «тягового типа», так как он тянет подключенную нагрузку к себе, когда они находятся под напряжением, и «толкающего типа», которые действуют в противоположном направлении, отталкивая его от себя при подаче питания. Как притягивающие, так и толкающие типы обычно имеют одинаковую конструкцию, с разницей в расположении возвратной пружины и конструкции плунжера.
Магнитное поле, создаваемое внутри.
Выводы и полезное видео по теме
Обзор устройства соленоидного клапана:
Как устроен и работает электроклапан на 220 В прямого действия:
Виды электромагнитных клапанов по принципу срабатывания:
Соленоидный вентиль дистанционного управления неприхотлив и надежен в работе. Он рассчитан на несколько десятков тысяч срабатываний (исправно проработает 20–25 лет) и не требует специализированного обслуживания.
Стоит такое устройство под воду в пределах 3–6 тысяч рублей, но помогает решить многие проблемы. При этом самостоятельно смонтировать его не сложно, надо лишь правильно выбрать подобный клапан по характеристикам и материалам.
Хотите дополнить изложенный выше материал полезными сведениями или указать на несоответствие или ошибку? Или хотите дать рекомендации по выбору оптимальной модели соленоидного электроклапана? Пишите, пожалуйста, свои советы и замечания в блоке .
Если у вас остались вопросы по теме статьи, задавайте их нашим экспертам внизу под этой публикацией.
