Описание работы и устройство акпп (часть 2)

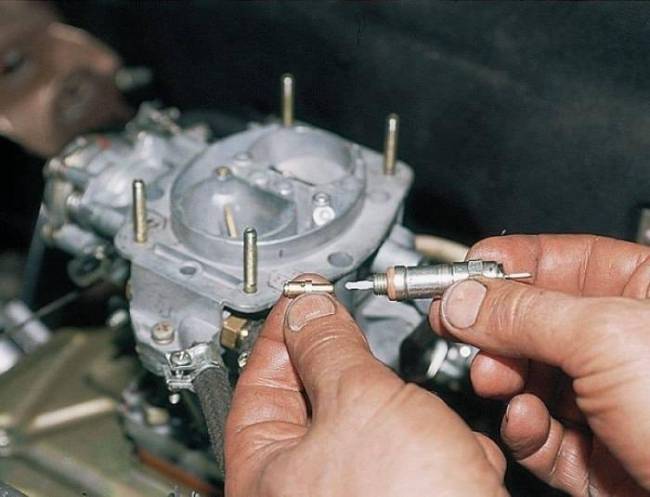

Проверка клапана

Проверять клапан карбюратора следует на следующих режимах:

• На холостом ходу. После запуска доводят обороты до 2100 и вслушиваются в работу карбюратора. Должен быть слышен резкий характерный звук, означающий закрытие затвора. Далее плавно снижают обороты до значения в 1900, должен быть слышен щелчок открывания.
• Торможение двигателем. Нужно сбросить газ, не выключая передачу. Исправный клапан в этом случае не сработает, даже если обороты снизились до 1900. Если слышен щелчок – устройство неисправно.
• После остановки двигателя. Если при выключенном зажигании в цилиндрах продолжаются самопроизвольные вспышки детонирующей рабочей смеси, двигатель дергается и вибрирует – значит, клапан не перекрывает подачу горючего в камеры и далее в цилиндры.
• Если при работающем моторе вытащить из разъема провод питания электроклапана- двигатель должен заглохнуть. Если он продолжает работать- значит, клапан неисправен.

Кроме способов проверки электромагнитного клапана «на ходу», можно вывинтить клапан из корпуса карбюратора и попробовать подать на него напряжение с аккумулятора. Один провод от батареи присоединяют к контактной колодке, другой- к корпусу прибора. При подключении напряжения клапан должен щелкнуть и втянуть иглу внутрь себя. После размыкания цепи слышен еще один щелчок, и возвратная пружина втянет иглу. Заодно можно проверить, не загрязнены ли детали устройства смолистыми отложениями. Их нужно отмочить в бензине и удалить мягкой ветошью.

Нужно проверить также, подается ли на контакты управляющее напряжение. Его нормальное значение — 10,5-14,4 в. Если на блоке управление напряжение есть, а на контакте –нет, значит, неисправен провод. Его надо отремонтировать или заменить.

Если на разъеме блока управления напряжения нет, то, скорее всего, неисправен сам блок. Его проверяют, подключив клапан к батарее еще одним временным проводом. К выводу блока управления, управляющему клапаном, подключают вольтметр или контрольную лампочку. Далее следует запустить двигатель. По достижении оборотов в 900 об/мин лампочка должна вспыхнуть, при 2100 об/мин- погаснуть. Если снизить обороны до 1900 об/мин-опять вспыхнуть. Такое поведение лампочки означает исправность блока управления. Если же лампочка вообще не загорается и не гаснет, а также включается и выключается при других оборотах- блок управления подлежит углубленной проверке и, возможно, замене.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Индуктивность [ править ]

Как показано выше, плотность магнитного потока внутри катушки практически постоянна и определяется выражением
B{\displaystyle B}

B=μNIl,{\displaystyle B=\mu _{0}{\frac {NI}{l}},}

где μ — магнитная постоянная , количество витков, ток и длина катушки. Пренебрегая концевыми эффектами, общий магнитный поток, проходящий через катушку, получается путем умножения плотности потока на площадь поперечного сечения N{\displaystyle N}I{\displaystyle I}l{\displaystyle l}B{\displaystyle B}A{\displaystyle A}

Φ=μNIAl.{\displaystyle \Phi =\mu _{0}{\frac {NIA}{l}}.}

В сочетании с определением индуктивности

L=NΦI,{\displaystyle L={\frac {N\Phi }{I}},}

индуктивность соленоида равна

L=μN2Al.{\displaystyle L=\mu _{0}{\frac {N^{2}A}{l}}.}

Таблица индуктивности для коротких соленоидов с различным соотношением диаметра к длине была рассчитана Деллингером, Уиттмором и Ульдом.

Это, а также индуктивность более сложных форм, может быть получено из уравнений Максвелла . Для жестких катушек с воздушным сердечником индуктивность зависит от геометрии катушки и количества витков и не зависит от тока.

Аналогичный анализ применим к соленоиду с магнитопроводом, но только если длина катушки намного больше, чем произведение относительной проницаемости магнитопровода на диаметр. Это ограничивает простой анализ сердечниками с низкой проницаемостью или очень длинными тонкими соленоидами. Наличие сердечника можно учесть в приведенных выше уравнениях, заменив магнитную постоянную μ на μ или μ μ r , где μ представляет проницаемость, а μ r относительную проницаемость

Обратите внимание, что, поскольку проницаемость ферромагнетика материалы изменяются в зависимости от приложенного магнитного потока, индуктивность катушки с ферромагнитным сердечником обычно изменяется в зависимости от тока.

Алгоритм действий при замене

Какие инструменты и материалы понадобятся, чтобы поменять соленоиды АКПП:

• накидные ключи для снятия сливной и заливной пробок;
• трещотка и головки для откручивания поддона и гидроблока;
• новые прокладки для пробок, поддона, уплотнитель для гидроплиты;
• новый масляный фильтр;
• ATF жидкость;
• соленоиды;
• мягкая тряпка без ворса;
• ёмкость для слива жижи;
• воронка со шлангом.

Алгоритм действий:

1. Заведите двигатель. Прогрейте коробку, переводя селектор по всем положениям. Так масло быстрее разгонится . Прокатитесь 20 км на средних оборотах.
2. Установите машину на яму или подъёмник.
3. Заглушите двигатель.
4. Теперь нужно слить ATF. Для этого открутите сливную пробку на днище и подставьте ёмкость. Масло будет горячим!

Открутите болты поддона. Снимайте аккуратно, он может упасть и пролить остатки жижи! Если поддон на герметике, используйте шпатель.
Протрите плоскость прилегания поддона тряпкой.
Промойте поддон, очистите магниты. Если корпус деформирован, замените поддон новым. Установите новую прокладку.
Снимите фильтр. Из него также может потечь жидкость

Грязный фильтр выкиньте.
Отключите датчики температуры на гидроблоке.
Отсоедините разъёмы электроклапанов.
При снятии гидроблока может потечь масло, поэтому откручивайте плиту осторожно.
Отвинтите болт соленоида. Снимите кронштейн крепления

Выньте клапан.
Подробнее изучите нюансы открытия и промывки гидроблока своей модели АКПП.
После сборки промытой гидроплиты, установите соленоиды по схеме.
Соберите коробку в обратной последовательности с новым фильтром и прокладками.
Всю слитую жидкость из сливного отверстия, поддона, гидроблока, соленоидов соберите в одну ёмкость. Измерьте общий объём. Залейте в коробку чистую ATF в количестве слитой, добавив 100 — 300 мл для компенсации разлитой жижи.
Прогрейте АКПП.
Проверьте уровень масла.

Читать

Ремонт АКПП Тойота

Выбор нового соленоида

Определение подходящего соленоида и его установка — ответственный процесс, в ходе которого ошибки недопустимы. Точно выбрать новый соленоид может специалист, однако с этой работой вполне может справиться и рядовой автолюбитель . В этом ему помогут руководства в сети и мануалы от автоконцернов и производителей автомобильной электрики. Вот какие есть варианты поиска:

• Искать запчасть по VIN-коду;
• Вести поиск по коду имеющегося соленоида;
• Искать соленоид по параметрам автомобиля и коробки передач.

Если вы решили взять не оригинальный соленоид, а его аналог, то можете быть почти полностью уверены в том, что выпускается той же фирмой, что работает на автоконцерны. Среди наиболее известных фирм-производителей стоит отметить Aisin , Borg Warner , ZF , Bosch . Неплохие соленоиды также предлагают фирмы Maktrans , Dorman , Meat&Doria . Не рекомендуем брать аналоги от датских, польских и немецких упаковщиков бюджетных автозапчастей.

Промывка гидротрансформатора коробки автомат

Данная процедура проводится только после разрезания «бублика». После вскрытия корпуса все детали и узлы механизма тщательно осматриваются и анализируются, чтобы исключить поломки и дефекты.

Проверке и очистке подвергаются следующие элементы гидротрансформатора АКПП:

1. Лопасти турбин.
2. Уплотнительные кольца.
3. Сальники.
4. Элементы сцепления.

После очищения внутренних частей, корпус гидротрансформатора тщательно заваривается. Основные требования к сварному шву: обеспечение герметичности и восстановление эстетичного внешнего вида изделия в сборе.

Снятие/установка, разрезание, промывка, сварка корпуса гидротрансформатора – все эти операции под силу только опытным специалистам сервисных центров. В домашних условиях данные работы без необходимых навыков выполнять своими руками не рекомендуется.

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

• Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
• Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

• Воздуха.
• Воды.
• Пара.
• Активных сред.
• Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

• Обычное
• Для влажных помещений.
• Термостойкие (для высоких температур).
• Морозостойкие (для экстремально низких температур).
• Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

• Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
• Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

• Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
• Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
• Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.

Классификация по назначению

Современные соленоиды АКПП классифицируют не только по конструктивным особенностям, но и по назначению (функциям). Более того, в последние годы появились новые типы соленоидов, вследствие чего классификация данных устройств может показаться рядовому автолюбителю очень сложной. Попробуем разобраться.

Наиболее распространенными соленоиды маркируются как EPC, LPC и TCC. EPC и LPC-соленоиды еще называют соленоидами контроля линейного давления. По сути, это управляющие устройства, которые распределяют масло на все остальные электромагнитные клапаны и дают ему ход в каналы. Как правило, именно они выходят из строя первыми.

Соленоиды TCC (также бывают SLU) отвечают за управление блокировкой гидравлического трансформатора. Такие клапаны берут на себя задачу подключения и блокировки муфты гидротрансформатора, что позволяет повысить КПД коробки передач и брать резкий разгон, как того может требовать спортивный стиль езды. Проблема в том, что через соленоиды проходит горячее и загрязненное масло из гидротрансформатора. Грязь в масле (графит, металлическая стружка, кевлар) образуется в результате нагрузки на фрикционы и прочие элементы коробки передач. Так как в современных коробках передач предусмотрен режим «регулируемого проскальзывания» с сопутствующим нагревом масла, TCC-соленоиды работают в очень жестких условиях. Как и соленоиды EPC или LPC, они часто выходят из строя.

Соленоиды-переключатели, которые правильнее иметь как Shift Solenoid, отвечают за переключения скоростей. Обычно их несколько. Имеют следующие обозначения S1, S2,. (или SL1,… если переключатель линейный). Иногда обозначаются латинскими буквами A, B,. Обратившись к техническим руководствам, можно увидеть комбинации открытых и закрытых клапанов, соответствующих переключению с одной скорости на другую. Чем больше ступеней в коробке передач, тем сложнее такие комбинации. Зависимость «3 скорость = 3 соленоид» не всегда является правильной, так что при появлении проблем с одной из скоростей не нужно готовиться к замене соленоида соответствующего ей порядка — для начала стоит провести диагностику у специалиста.

Что касается новых типов соленоидов, то здесь все относительно просто. Выделяют управляющий соленоид, который берет на себя задачу управления клапанами гидроплиты. Разновидность управляющего клапана, соленоид управления охлаждением масла, работает практически так же, как и термостат — открывает канал, по которому масло сможет двигаться через внешний радиатор. Также стоит выделить соленоид качества переключения передач. Он включает в работу лишь тогда, когда переключается передача, гарантируя мягкое «проскальзывание».

Описание характерных поломок соленоидов

Чаще всего электромагнитные клапаны страдают от использования некачественного смазочного материала. Элементы соленоида покрываются налетом накоксованного масла. Наступает момент, когда подвижный шток окончательно заклинивает в одном положении.

Если произошло залипание сердечника в одном соленоиде, это означает что все клапаны, входящие в гидравлический блок АКПП тоже скоро заклинят. В этом случае рекомендуется менять все соленоиды АКПП одновременно. При этом необходимо также произвести полную замену смазочной жидкости на высококачественное масло. Марка смазочного материала выбирается в соответствии с рекомендациями автопроизводителя, изложенными в инструкции на данный автомобиль.

Электромагнитные клапаны ломаются также по причине сбоев в работе самого блока управления, который посылает электрические импульсы на соленоиды. Подобная проблема может быть выявлена только при проведении тщательной компьютерной диагностики автомобиля. Вышедший из строя управляющий блок ЭБУ не подлежит ремонту, его просто меняют на новый дорогостоящий экземпляр.

Заявленный срок службы соленоидов АКПП также является ограниченным во времени. Как и любой механизм, клапаны не работают бесконечно долго даже при соблюдении необходимых требований. Средняя продолжительность их эксплуатации приблизительно рассчитана на количество циклов, равное от 300 до 400 тысяч. При этом необходимо учитывать, что на длительность службы соленоидов существенное влияние оказывает не столько общий пробег автомобиля, сколько манера вождения автовладельца.

Если водитель практикует агрессивное вождение, часто нажимает на педаль газа и активно переключает передачи, магнитные клапаны АКПП потребуется менять намного раньше заявленного эксплуатационного срока.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами.

1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может.

Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов.

2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Рабочий цикл соленоида

Другим более практичным способом уменьшения тепла, выделяемого катушкой соленоидов, является использование «прерывистого рабочего цикла». Прерывистый рабочий цикл означает, что катушка многократно переключается «ВКЛ» и «ВЫКЛ» на подходящей частоте, чтобы активировать механизм плунжера, но не дать ему обесточиться во время периода ВЫКЛ. Прерывистое переключение рабочего цикла является очень эффективным способом уменьшения общей мощности, потребляемой катушкой.

Рабочий цикл (% ED) соленоида — это часть времени «ВКЛ», когда на электромагнит подается напряжение, и это отношение времени «ВКЛ» к общему времени «ВКЛ» и «ВЫКЛ» для одного полного цикла операций. Другими словами, время цикла равно времени включения плюс время выключения. Рабочий цикл выражается в процентах, например:

Будет интересно Что такое подстроечный резистор: описание устройства и область его применения

Затем, если соленоид включен или включен на 30 секунд, а затем выключен на 90 секунд перед повторным включением, один полный цикл, общее время цикла включения / выключения составит 120 секунд, (30 + 90) поэтому рабочий цикл соленоидов будет рассчитываться как 30/120 сек или 25%. Это означает, что вы можете определить максимальное время включения соленоидов, если вам известны значения рабочего цикла и времени выключения.

Например, время выключения равно 15 секундам, рабочий цикл равен 40%, поэтому время включения равно 10 секундам. Соленоид с номинальным рабочим циклом 100% означает, что он имеет постоянное номинальное напряжение и поэтому может быть оставлен включенным или постоянно включен без перегрева или повреждения. В этом уроке о соленоидах мы рассматривали как линейный соленоид, так и вращающийся соленоид как электромеханический привод, который можно использовать в качестве выходного устройства для управления физическим процессом. В следующем уроке мы продолжим рассмотрение устройств вывода, называемых исполнительными механизмами, и устройства, которое снова преобразует электрический сигнал в соответствующее вращательное движение, используя электромагнетизм. Тип устройства вывода, которое мы рассмотрим в следующем уроке — это двигатель постоянного тока.

Материал по теме: Что такое реле времени.

Соленоид в упаковке

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

• Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.
• Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

• Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
• Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
• Корпус устройства не должен принимать на себя вес участка трубопровода.
• Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
• При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
• Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
• Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм 2 .

Следует учитывать напор, сечение труб, необходимую скорость срабатывания и характеристики управляемой среды.

Для чего нужно промывать автоматическую коробку передач

Процедура промывки АКПП важна по той причине, что во время работы, смазывающее средство теряет свои моющие свойства. Масло постепенно накапливает в себе продукты износа механических деталей, разнося их по всей коробке переключения скоростей.

При рабочей температуре в 70 – 80 градусов по Цельсию эти продукты плавятся, а затем во время остывания автомата оседают на тех местах, где остановились в последний раз. Таким образом образуется нагар.

Например:

• на магнитах поддона можно увидеть металлическую стружку;
• на фрикционных дисках образуются налипшие комки от перегретой резины фрикционов;
• в клапанах гидроблока оседает стружки и накипь от отработанной жидкости, которая оставляет свои следы на стенках. В результате клапана перестают своевременно закрываться и открываться.

Вышеперечисленные причины приводят к тому, что внутри АКПП падает давление, появляются рывки и пинки. Автомат может упасть в аварийный режим и автомобиль не тронется с места.

Поэтому промывка коробки автомат должна проводится регулярно с каждым профилактическим техническим обслуживанием.

Читать

Как проверить гидротрансформатор АКПП: основные признаки неисправности

Как проверить и заменить соленоиды?

Как распознать, что вам необходимо осуществить ремонт соленоидов АКПП? О поломке вам подскажут следующие типичные признаки:

• удары;
• толчки;
• рывки при переключении передач,
• переход трансмиссии в аварийный режим.

Если вы заметили, что передачи переключаются с толчками, – это именно тот случай, когда надо заглянуть в блок соленоидов АКПП.

Из-за недостатка давления может начаться работа всухую. Это ускорит в разы износ втулок. Возникшая при этом вибрация может повредить детали коробки вплоть до состояния, не подлежащего восстановлению. Могут выйти из строя различные детали коробки. Например, тормозные ленты. Это произойдет в случае длительной эксплуатации при неисправности.

Исправность можно проверить самостоятельно с помощью омметра. Если соленоид имеет нормальное сопротивление, а при подаче на него напряжение, вы слышите щелчок, достаточно будет просто промыть его. Но вот современные соленоиды более сложной конструкции с электро регулятором необходимо отправлять на компьютерную диагностику. Компьютер выдаст код ошибки. Вы сможете по этому коду расшифровать имеющуюся неисправность или же доверить это дело мастеру.

Для того, чтобы самостоятельно справиться с заменой соленоидов в АКПП, нужно вначале определить тип АКПП. Как правило, эта информация указывается производителем в виде таблице, наклеенной на самой АКПП.

Найдите соответствующий вашей АКПП новый соленоид. Открутить блок можно аккуратно обычной монтировкой. Далее следует очистить посадочное место от пыли и остатков старой прокладки. Новый блок устанавливать нужно аккуратно, затягивать постепенно. После установки следует протестировать авто, переключая скорости.

Если вы доверите дело мастерам, они дополнительно произведут более тщательную очистку от пыли места, где были установлены прежние детали. Чаще всего эти детали обдувают сжатым воздухом.

Новый блок нужно устанавливать достаточно аккуратно. Если перетянуть его можно деформировать и тогда срок службы его будет значительно сокращен. Обычно вся процедура сопровождается тестированием авто при помощи компьютерной диагностики. АКПП должна подружиться с ними. После все процедуры компьютер не должен выдавать ошибок. Я советую вам отправиться в автомастерскую, если вы не уверены в своих силах. Выбор за вами.

Зачем нужна замена соленоидов

Вернуть плавность работы АКПП поможет ремонт или замена неисправного клапана. Электромагнитные устройства последних поколений сложные по конструкции и управлению. Большинство из них неразборные. Не каждый водитель сможет припаять контакты, поменять втулки. Кроме того, ремонт не гарантирует ресурс более 50 000 км.

Неисправные клапаны работают не в полное сечение. Из-за этого давление масла АКПП не соответствует рабочему. Фрикционы начинают проскальзывать и пригорать, загрязняя жидкость. Истираются втулки. Автомату не хватает смазки и охлаждения. В результате коробка ломается, а её восстановление дороже пары соленоидов.

Читать

Диагностика и ремонт АКПП Mazda своими руками

Как заказать нужный соленоид:

1. Узнать модель АКПП или VIN-код машины.
2. По схеме гидроблока посмотреть номер клапана.

Замену соленоидов АКПП можно сделать самостоятельно. Но эта работа будет напрасной тратой времени, если не провести полное техобслуживание с заменой жидкости, уплотнителей, фильтра, очисткой гидроблока и поддона. В самых запущенных случаях понадобится замена фрикционной муфты гидротрансформатора.

Проверка и замена соленоидов

Некоторые автовладельцы сами хотят разобраться в том, как можно проверить соленоиды в АКПП на работоспособность. Тут нужно быть внимательным. В определённых случаях работу над устранением неисправностей лучше доверить специалистам.

Но для начала следует понять, что с соленоидом возникли проблемы, и там действительно требуется определённое вмешательства.

Есть несколько характерных признаков износа и поломки соленоидов в АКПП. Они проявляются в виде:

• ударов;
• толчков;
• перехода АКПП в аварийный режим;
• рывков при переключении передачи.

Как только вы заметили при управлении своим транспортным средством с коробкой автомат, что переключение скоростей осуществляется с толчками, это весомый аргумент для проверки блока соленоидов.

Если давление снизится и окажется недостаточным, работа АКПП может осуществляться всухую. Это значительно приблизит момент износа втулок. Параллельно появятся вибрации, способные нанести непоправимый урон автоматической трансмиссии, включая поломки, несовместимые с ремонтом. Только полная замена АКПП.

Чтобы проверить состояние соленоида, достаточно воспользоваться обычным омметром или мультиметром в соответствующем режиме. Выполняется проверка на сопротивление, для чего на контакт клапана следует подать напряжение, равное 12 В. Если с соленоидом всё хорошо, при подаче напряжения вы услышите характерный щелчок. Если реакции не происходит, он засорился или вышел из строя.

Поочерёдно проверив каждый из соленоидов, можно легко своими руками определить проблемный элемент, и далее заменить его, если невозможно восстановить работоспособность путём промывки.

Чтобы прочистить соленоид, можно воспользоваться сжатым воздухом. Воздух под давлением подаётся через соленоид. Если элемент пропустит воздух, то соленоид можно использовать повторно. Если же нет, тогда поможет только его замена.

Ремонту подлежат далеко не все компоненты масляной системы АКПП. Потому рекомендуется заранее узнать, какие соленоиды используются в автомобиле, и является ли их конструкция разборной. Подавляющее большинство современных соленоидов неразборные. Восстановление их работоспособности возможно только с помощью продувки или ультразвукового воздействия.

Если на вашей автоматической коробке переключения передач применяется разборная конструкция соленоида, то здесь замене подлежит сама обмотка. Деталь можно промыть в бензине или другом очистителе, затем просушить и собрать обратно. Если проверка на работоспособность восстановленной детали прошла успешно, она возвращается обратно в соленоидный блок.

Полностью заменить соленоид не сложно, когда проверка показала полный выход из строя. Для этого потребуется свериться с руководством по эксплуатации к своей машине, отыскать на АКПП соленоидный блок, снять его и извлечь неисправный компонент. Далее, будучи предельно аккуратным и внимательным, на откреплённом от автоматической коробки гидроблоке отключается от питания соленоид и убирается. На его место устанавливается аналогичный элемент, соответствует типу коробки передач. Обязательно следует использовать новую прокладку под соленоид. Обычно прокладка идёт в комплекте с деталью.

Если вы не хотите покупать новый соленоид, поскольку думаете восстановить старый, тут следует отталкиваться от конкретного типа детали. Более старые соленоиды легко проверяются на сопротивление, промываются и очищаются своими руками. Современные разработки стали деликатнее и нежнее, к ним требуется несколько иной подход. Оптимально в такой ситуации обратиться в сервисный центр, где проведут компьютерную диагностику. После проверки удастся считать код ошибки электронного блока. По коду мастера расшифровывают, что конкретно произошло с соленоидом, можно ли его восстановить или лучше поменять.

Соленоиды выполняют важную роль в работе автоматической коробки передач. Потому крайне необходимо внимательно относиться к работе АКПП, прислушиваться к процессу автоматического переключения скоростей, если появляются подозрения на неисправности.

Вышедший из строя соленоид имеет характерные признаки поломки и износа, что позволяет внимательному водителю вовремя обнаружить неисправность и принять соответствующие меры по их устранению. Оттягивать очистку или замену соленоида не стоит, поскольку игнорирование проблемы может привести к ещё более серьёзным негативным последствиям для вашего автомобиля и автоматической коробки переключения передач в частности.

Область использования

Применение электромагнитных клапанов осуществляется в самых разных областях человеческой деятельности, везде, где возникает необходимость управлять потоками жидкостей и газов дистанционно. Сюда входит:

• Бытовые системы отопления.
• Системы водоснабжения и водоподготовки.
• Технологические установки.
• Трубопроводный транспорт.
• Генерация и распределение тепла.
• Бытовые приборы.
• Канализация.
• Орошение.
• Транспортные средства.

Использование электромагнитных клапанов на транспорте понемногу снижается, поскольку все больше видов транспортных средств переходят на электрические источники энергии и отказываются от жидкого топлива и гидравлики, заменяя их на более надежные электрические приводы. Сходные перспективы просматриваются и в системах отопления. Но в водоснабжении, канализации и других отраслях роль электромагнитных затворов будет только возрастать.
