Как устроена система охлаждения уаза «буханки»?

УАЗ 2206 › Бортжурнал › Печка водителя слабо греет (вторая буханка 2015 года)

После замены помпы, термостата, патрубков, промывки СО так и не получилось прокачать печку. В салоне огнем дышит, передняя тепленькая. Хотя оба патрубка идущие на нее горячие. Радиатор забит или как это вообще понимается?

И мордой вниз стоял, прогревал, газовал, и ездили довольно много уже, пока стоишь идет тепло, как только начинаешь движение, выдувается быстро но не до холода! Немного но теплая. Температура по датчику немного не доходит до 80.

И случайно обнаружил что у этой самой печки откидывается низ )))) и тепло может идти не только в направлениях сопел. Вот так три года рулил, и тут на такой бонус )) Может кто тоже не знал этого.

12.12.2018Установил как на новой буханке доп.помпу на печку салона. По той же схеме все сделал. Стало получше конечно. Кстати, диаметр шланга 18, замеряли штуцер самой помпы, а на заводе эти трубки на печку идут 20, и так сурово перетянуты хомутами. Старый снял и на все одел 18 трубку.

Особенности строения

УАЗ Патриот оснащается системой отопления жидкостного типа, представляющую собой часть системы охлаждения двигателя. Основная роль обогрева уделяется радиатору печки, который размещается в специальном пластиковом корпусе, располагающемся под центральной консолью. Система отопления и охлаждения двигателя соединены между собой с помощью резиновых шлангов, а разделяются они краном и заслонками. Ниже приведена общая схема строения отопления салона.

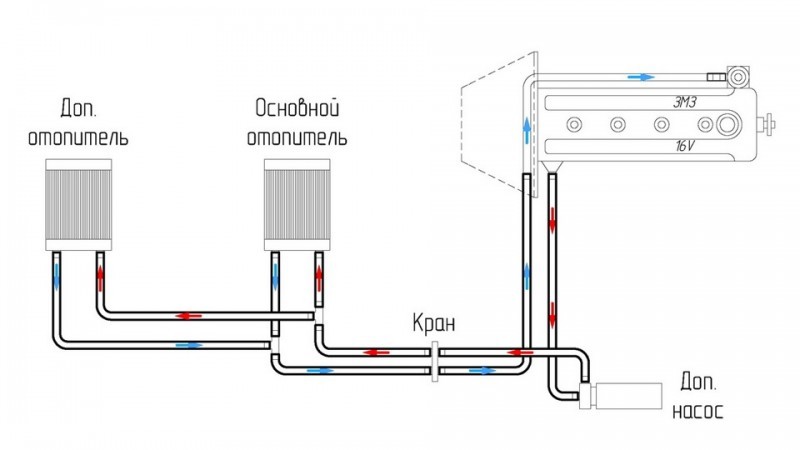

Вот так схематически выглядит процесс циркуляции охлаждающей жидкости в системе отопления внедорожника. Показаны теплообменники отопителей, из которых выведены по две трубки. Одна трубка является подводящей, через которую и поступает нагретый антифриз от двигателя. Этот антифриз проходит через радиатор отопителя и тем самым осуществляет его прогревание. Печка представляет собой не только теплообменник, но и центробежный вентилятор, работающий в нескольких различных режимах. С помощью вентилятора происходит нагнетание воздуха через радиатор, его нагрев, и далее поступление в салон посредством специальных воздуховодов. Охлажденная жидкость из радиатора отопителя поступает обратно в систему охлаждения двигателя посредством специального выводящего шланга.

В конструкции отопителя предусмотрена установка крана, с помощью которого осуществляется перекрытие подачи горячего воздуха к радиатору печки, а, значит, и в салон внедорожника Ульяновского производства. Ведь использование печки в летнее время не актуально, поэтому система охлаждения двигателя разделена специальным краном отопителя.

Воздуховоды и блок управления отопителем

В конструкции отопителя устанавливается электронасос, который предназначен для скорейшего прогона ОЖ по системе охлаждения ДВС. В таком случае, уже буквально через 2-3 минуты после старта мотора, осуществляется подача теплого воздуха в салон. Такая система отопления является наилучшим приспособлением, но имеющее так же и свои недостатки. Точнее, недостаток только один — это невозможность обогревания при заглушенном двигателе, что вызывает необходимость периодически запускать мотор, для прогрева интерьера кузова.

Автомобили Ульяновского производства УАЗ 3163 до 2012 года выпуска оснащены одним обогревателем, но в зависимости от комплектации могут иметь две печки. Ниже представлено схематичное изображение конструктивных особенностей такого агрегата.

Вторая печка располагается чаще всего под одним из передних сидений или между ними. Дополнительный обогреватель позволяет доставить теплый воздух не только для переднего пассажира и водителя, но и для пассажиров, сидящих сзади. Наличие двух отопителей не напрасно, ведь УАЗ Патриот имеет внушительный объем салона, прогреть который с помощью одного отопителя проблематично. Поэтому большинство владельцев внедорожника осуществляют установку

Схема обогрева и вентиляции

Итак, мы рассмотрели принцип работы обогревателя на УАЗ Патриот. Теперь рассмотрим, как осуществляется поступление теплого и холодного воздуха в салон авто. Для этого можно воспользоваться схемой, на которой изображены все основные конструктивные элементы рассматриваемого устройства.

Примерный путь воздушных потоков

Под номером 1 изображен нагнетающий вентилятор, с помощью которого холодный воздух поступает в систему отопителя. Если кран подачи открыт и ОЖ циркулирует по системе, то радиатор 7 нагревается. Воздух, нагнетаемый вентилятором, проходя сквозь него, прогревается и поступает посредством воздуховодов в салон автомобиля.

Под номером 4 показана заслонка, с помощью которой осуществляется перекрытие воздуховода для обогрева ног. В конструкции рассматриваемого устройства имеется и специальная заслонка 8, с помощью которой происходит перекрытие воздуховода к камере с радиатором. Таким образом, воздух, нагнетаемый вентилятором, сразу поступает к воздуховодам. Заслонка 8 на авто представлена в виде регулятора на центральной консоли. Ниже на фото данный регулятор находится слева.

Подводя итог, следует отметить, что отопитель салона представляет собой сеть, состоящую из важных устройств. При выходе из строя одного из составляющих конструкции обогрева, нарушается функционирование печки. В таком случае, потребуется отыскать неисправность и устранить ее, что довольно несложно сделать самостоятельно. Но о видах неисправностей отопления внедорожника и замене составляющих деталей, можно подробнее узнать из данного сайта.

Как часто ломается ваш Патриот?

Poll Options are limited because JavaScript is disabled in your browser.

Обновим?

Как своими руками заменить отработавшую печку? Что для этого понадобится? Всё можно выполнить по следующему алгоритму.

1. Сливаем весь антифриз и отключаем всю проводку.
2. Отсоединяем консоль от щитка. Убираем отопительный узел, люк воздухозаборника, снимаем уплотнитель, далее прочищаем выемки.
3. Примеряем воздушный фильтр, сверлим отверстия не более 3,2 мм диаметром.
4. На место монтажа наносим герметик большим слоем. Устанавливаем корпус и фиксируем. Возвращаем фильтры из салона на место.
5. Устанавливаем в салон новый отопитель, закрепляя его шпильками и гайками «М-6». Фиксируем узел, устанавливаем затем консоль блока. Фиксируем всю конструкцию с помощью саморезов.
6. Далее мы подключаем тягу управления и закрепляем её. Подключаем к узлу патрубки, в которых находится антифриз, и фиксируем их специальными хомутами. Потом ставим каналы обдува для стёкол.
7. В заключение подключаем электрику, заливаем систему и проверяем, как она работает. При возникновении неполадок необходимо повторно проверить всю систему.

Помпа

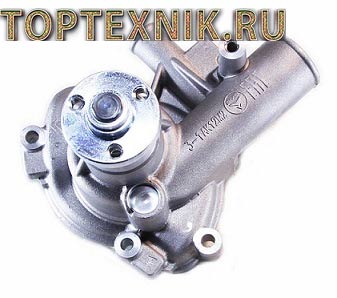

Водяная помпа на автомобиле УАЗ Буханка с механическим приводом, центробежного типа. Назначение устройства, заставлять двигаться антифриз по патрубкам и пустотам мотора. Насос транспортирует поток жидкости в радиатор, где субстанция охлаждается и обратно к цилиндрам. Неполадки в помпе приведут к перегреву мотора и серьёзным поломкам, поэтому агрегат требует ухода. Элементы помпы следующие: алюминиевый остов, крыльчатка, уплотнитель. Крыльчатка, вращаясь, создаёт центробежную силу, отбрасывающую жидкость к стенкам остова. Работа уплотнителя заключается в удержании охладителя и предотвращении течи в месте сочленения.

Помпа на УАЗ-409:

Принцип действия

Охлаждение построено по принципу отбора тепла жидкостью. После, субстанция перемещается в устройство (радиатор), где передаёт скопившееся тепло окружающей среде посредством воздуха, при этом охлаждаясь. Затем рабочее тело снова возвращается к нагретым элементам и процесс повторяется. По такому принципу работает система охлаждения двигателей ЗМЗ 409, УАЗ 402 (421).

При рассмотрении цилиндра, видно, что изделие состоит из внутренней и внешней части. Промежуток между этими частями называют рубашкой, по этому пространству перемещается антифриз. Так же можете прочитать про Раздатка УАЗ 469.

Помпа

Водяная помпа на автомобиле УАЗ Буханка с механическим приводом, центробежного типа. Назначение устройства, заставлять двигаться антифриз по патрубкам и пустотам мотора. Насос транспортирует поток жидкости в радиатор, где субстанция охлаждается и обратно к цилиндрам. Неполадки в помпе приведут к перегреву мотора и серьёзным поломкам, поэтому агрегат требует ухода. Элементы помпы следующие: алюминиевый остов, крыльчатка, уплотнитель. Крыльчатка, вращаясь, создаёт центробежную силу, отбрасывающую жидкость к стенкам остова. Работа уплотнителя заключается в удержании охладителя и предотвращении течи в месте сочленения.

Помпа на УАЗ-409:

Поломка регулятора

Панель управления работой системы вентиляции и отопления – также довольно частая причина выхода из строя системы отопления салона внедорожника УАЗ. Привод работой воздушной заслонки, регулирующей направление и силу подачи воздуха в дефлекторы, осуществляется посредством тросика, который часто заклинивает в определённом положении, из-за чего из печки постоянно может дуть либо холодный, либо тёплый воздух независимо от положения ручки регулятора.

Тросик управляет также работой краника печки. Иногда он растягивается, иногда – соскакивает со штифта, что также приводит к невозможности управлять режимами работы отопителя. При соскакивании проблема решается просто – одеванием тросика на штифт, при растягивании его обычно укорачивают.

Краник печки, расположенный под приборной панелью справа, может дать течь – в этом случае в салоне будет чувствоваться специфический запах антифриза. Такая неисправность потребует демонтажа и замены краника печки (в УАЗ устанавливается краник отопителя от вазовской восьмёрки, так что проблем с поиском данной запчасти возникнуть не должно). Процедура выполняется в следующем порядке:

• сливаем антифриз;
• демонтируем перчаточный ящик;
• ослабляем хомуты и снимаем шланги, идущие к кранику (в них будет содержаться некоторое количество ОЖ, так что лучше запастись тарой для сбора тосола);
• откручиваем гайки на 10, которыми крепится краник со стороны моторного отсека;
• ослабляем натяжение тросика, что позволяет извлечь скобу и вытащить тросик. Его необходимо закрепить, чтобы не позволить сместиться в сторону регулировочного рычага;
• краник можно демонтировать вместе с резиновыми уплотнительными элементами;
• устанавливается новое изделие, все сборочные процедуры производятся в обратном порядке.

После заливки антифриза необходимо произвести продувку системы охлаждения от излишков воздуха, прогреть мотор и проверить работу механизма, а также наличие/отсутствие течей ОЖ. Если потребуется, производим регулировку длины тросика. Если всё нормально, запах тосола в скором времени выветрится, а мы сможем наслаждаться нормальной работой регулятора.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Система охлаждения и отопления автомобилей вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365, с инжекторными двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4, жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости.

Система охлаждения автомобилей вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365 включает в себя :

— Каналы для прохода охлаждающей жидкости в головке блока цилиндров . — Межцилиндровые каналы для прохода охлаждающей жидкости в блоке цилиндров. — Радиатор системы охлаждения. — Водяной насос. — Вентилятор системы охлаждения. — Гидромуфту привода вентилятора системы охлаждения. — Расширительный бачок. — Двухклапанный термостат. — Датчик указателя температуры охлаждающей жидкости. — Датчик температуры охлаждающей жидкости блока управления двигателем. — Сливную пробку радиатора. — Сливной кран или пробку блока цилиндров. — Шланги подогрева дроссельного устройства. — Соединительные патрубки и шланги.

Схема системы охлаждения и отопления автомобилей УАЗ вагонной компоновки с двигателем ЗМЗ-4091 Евро-3.

Схема системы охлаждения и отопления автомобилей УАЗ вагонной компоновки с двигателем ЗМЗ-40911 Евро-4.

Система охлаждения автомобилей УАЗ вагонной компоновки с двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4, согласно руководства по эксплуатации, должна быть круглогодично заправлена низкозамерзающей охлаждающей жидкостью ТОСОЛ-А40М или ОЖ-40 «Лена». При температуре окружающего воздуха ниже минус 40 градусов, в системе охлаждения должна применяться низкозамерзающая жидкость ТОСОЛ-A65М или ОЖ-65 «Лена».

Емкость системы охлаждения двигателей ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4, включая систему отопления, составляет :

— Для автомобилей УАЗ-374195 и УАЗ-330395 : 12,7 литра. — Для автомобилей УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-220695 : 13,7 литра. — Для автомобилей УАЗ-330365 и УАЗ-390945 : 13,6 литра.

Рабочая температура охлаждающей жидкости в системе охлаждения должна находиться в пределах 80-105 градусов. Допускается кратковременная, не более пяти минут, работа двигателей ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4 при повышении температуры охлаждающей жидкости до 109 градусов. В случае загорания контрольной лампы перегрева охлаждающей жидкости надо немедленно установить и устранить причину перегрева.

Система отопления УАЗ вагонной компоновки с двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4.

Жидкостная, совмещенная с системой охлаждения двигателя, система отопления автомобилей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365 включает в себя :

— Радиатор отопителя кабины. — Радиатор отопителя салона, кроме автомобилей УАЗ-374195, УАЗ-330395, УАЗ-330365. — Дополнительный насос системы отопления. — Штуцер подачи охлаждающей жидкости в отопитель салона. — Кран включения отопителей с дистанционным управлением. — Сливной кран или пробка системы отопления.

Система отопления на автомобилях с двигателем ЗМЗ-4091 Евро-3 отличается от системы отопления автомобилей с двигателем ЗМЗ-40911 Евро-4 местом расположения дополнительного электрического насоса системы. В первом случае он включен в магистраль радиатора отопителя кабины, а во втором — в магистраль радиатора отопителя салона.

Для нормальной работы отопителей кабины и салона, температура охлаждающей жидкости в системе охлаждения двигателя должна быть не менее 80 градусов. Для включения обоих отопителей в работу, необходимо дистанционной из кабины или вручную открыть кран включения отопителей и в случае надобности включить дополнительный насос системы отопления.

Для повышения интенсивности обогрева кабины и салона оба отопителя оснащены электродвигателями МЭ236 мощностью 25 Ватт с лопастным вентилятором. Их включение и выключение производится отдельными выключателями на панели приборов. Силу внешнего потока воздуха, проходящего через радиатор отопителя кабины, может регулироваться изменением положения крышки вентиляционного лючка передка.

При низких температурах воздуха можно установить на автомобиль утеплитель, который крепится на облицовке радиатора с помощью винтов. В этом случае можно будет регулировать температуру жидкости в системе охлаждения и отопления двигателя путем закрытия или открытия клапана утеплителя.

Источник статьи: http://auto.kombat.com.ua/sistema-ohlazhdeniya-otopleniya-uaz-vagonnoy-komponovki-sdviga-zmz-4091-e3-zmz-40911-e4/

Критерии выбора радиатора печки

Чтобы отопитель салона работал более эффективно, можно произвести его замену на более мощное устройство. Как вариант, для этой цели можно использовать налоги от ВАЗ, но данный вариант подразумевает переделку конструкции, в частности, крана. Также есть вариант установить в заднюю часть салона дополнительную печку, это позволит более быстро и эффективно прогреть автомобиль.

Выбор устройств не особо большой, при покупке следует руководствоваться своими финансовыми возможностями, а также предпочтениями:

• отопительное устройство КИТБ;
• печки НАМИ-4 или НАМИ-7,
• радиатора АвтоВАЗ.

По мнению многих специалистов, наиболее оптимальным вариантом будет установка печки НАМИ-4 на УАЗ, функционирующий на газу. При этом мощность отопительного узла должна составлять 2-4 кВт. Основным преимуществом печки НАМИ является автономная поддержка заданной температуры в салоне авто. Что касается недостатков — то это сложность установки (автор видео — канал Difen Difen).

Схема системы отопления УАЗ Буханка

Воплощенная схема системы отопления УАЗ Буханка особое внимание обладателей этого автомобиля привлекает при модернизации салона машины. Ведь все автовладельцы понимают, что интерьер этого внедорожного авто по уровню комфорта очень далек до зарубежных аналогов, хотя данная модель рассчитана изначально на эксплуатацию спецслужбами, да и что можно ожидать за столь доступную цену

Возможные варианты тюнинга салона УАЗ Буханка

Как уже обозначено было, автомобиль УАЗ 452 создавался для соответствия высоким требованиям специализированного транспорта для МЧС, военных и медслужб. Правда, этот факт абсолютно не является констатацией того, что исполнение этого авто можно считать безукоризненным. Именно поэтому при реализации тюнинга интерьера Буханки модернизации подвергается не только система отопления, но и множество иных деталей и элементов.

Первым делом, при доработке внутреннего убранства УАЗ Буханка большинство автовладельцев производит замену стандартных жестких сидений более современными и мягкими аналогами, так как базовые сиденья могут душу вытрясти при передвижении, что особенно характерно для езды по бездорожью. Причем, некоторыми умельцами даже интегрируются кресла с обогревом и электроприводом, для чего корректируется имеющаяся схема подключения электрооборудования.

На следующем этапе внимание уделяется шумоизоляции салона УАЗ 452 и фиксации элементов приборной панели, правда, перед осуществлением крепежа элементов модернизируется система отопления Буханки, о чем будет речь вестись далее. В стилистическом плане может быть осуществлена отделка внутреннего убранства кожей, декорирование приборной панели деревянными вставками или же деталями «под дерево»

Нередко в салоне УАЗ Буханка появляются разнообразные дополнительные аксессуары, включая полочки, бардачки и пепельницы. Часто заменяется рулевое колесо современным импортным аналогом с наличием мягкой обивки из кожи или иного материала.

Конечно же, существуют и иные варианты доработки интерьера этого авто, что зависит от фантазии автовладельца, однако одним из ключевых аспектов тюнинга салона выступает все-таки модернизируемая схема отопительной системы Буханки, так как штатный отопитель со своими непосредственными обязанностями просто не справляется.

Как система отопления Буханки может быть модернизирована

Когда дорабатывается схема системы отопления УАЗ Буханка, нужно в обязательном порядке учитывать следующие аспекты.

Радиатор отопителя располагаться должен ниже уровня охлаждающей жидкости, присутствующей в системе охлаждения, чтобы данная субстанция через него более эффективно прокачивалась и всегда в нем присутствовала. Для этого можно сделать систему охлаждения замкнутой, интегрировав атмосферный клапан в крышке расширительного бачка. При этом в последнем уровень охлаждающей жидкости должен быть всегда выше установленного радиатора отопителя.

Нагнетать воздух необходимо менее шумным центробежным вентилятором, который должен располагаться по ходу воздушного потока до радиатора. Таким подходом будет дополнительно снижен уровень шума.

Через радиатор воздушный поток проходить должен исключительно за счет давления, формируемого вентилятором, а не посредством кинетической энергии. При этом сопло вентилятора дуть не должно напрямую в радиаторной соты, так как воздух проходить будет неравномерно через радиатор.

Температура нагнетаемого воздуха должна регулироваться заслонкой, смешивающей холодный и горячий воздушные потоки, а не краном. При использовании крана температура будет сильно зависеть от режима функциональности силового агрегата, а заслонкой можно регулировать соотношение обоих потоков воздуха.

Заклинил термостат

Это устройство представляет собой термоклапан, открывающийся при достижении охлаждающейся жидкостью определённой температуры, и закрывающийся при её остывании. Клапан, в свою очередь, перераспределяет потоки ОЖ между большим и малым контурами. Если двигатель холодный, антифриз циркулирует по малому кругу, без захода в основной радиатор

Благодаря меньшему пути жидкость не успевает остыть и нагревается до рабочей температуры гораздо быстрее, обеспечивая ускоренный прогрев мотора, что особенно важно в холодное время года

Но в результате естественного старения на стенках термостата образуются твёрдые наслоения, которые начинают создавать проблемы при движении штока, воздействующего на клапан. В конце концов, клапан перестаёт двигаться вообще, что приводит к нарушению нормальной циркуляции тосола в системе. Результат тот же – перегрев мотора и ухудшение работы печки.

Диагностируется неисправность термостата следующим образом: открываем капот, заводим двигатель и наблюдаем за температурой патрубка, ведущего к радиатору охлаждения. Если он остается холодным после достижения антифризом рабочей температуры, или же начинает греться сразу же после пуска силового агрегата – можно с уверенностью утверждать, что клапан заклинило. В таких случаях термостат подлежит замене, которая выполняется по следующему алгоритму:

• сливаем ОЖ (открутив пробку на основном радиаторе);
• ослабляем хомуты и снимаем оба патрубка термостата;
• отсоединяем фишку проводов температурного датчика;
• откручиваем болт, фиксирующий корпус термостата и извлекаем устройство вместе с уплотнительным кольцом;
• прочищаем посадочное место от остатков прокладки, следя, чтобы ничего не упало внутрь;
• устанавливаем новый термостат (обычно они идут в комплекте с уплотнительным кольцом, если нет – приобретаем прокладку отдельно);
• заливаем тосол, выполняем стандартную процедуру избавления от воздушных пробок.

Обычно после замены термостата в салоне устанавливается благоприятный даже для очень суровых зим микроклимат.

Неисправный вентилятор отопителя

Электромоторчик печки является приводом вентилятора, осуществляющего подачу нагретого радиатором воздуха в салон. В случае его неисправности мощность воздушного потока значительно снижается, или падает практически до нуля. Полная поломка вентилятора диагностируется достаточно просто. Нужно просто приложить пуку к дефлекторам – тёплый воздух будет идти, но еле-еле, самотёком, даже при максимальной скорости вращения вентилятора.

Впрочем, причина может заключаться в электрической части – перегоревшем предохранителе, обрыве проводки, ослабленных или окисленных контактах. Если с этим всё в порядке – причина кроется в самом вентиляторе, который также не подлежит ремонту.

Опишем алгоритм демонтажа печного вентилятора с моторчиком:

• откручиваем и снимаем минусовую клемму АКБ;
• сливаем антифриз;
• переходим в салон, демонтируем перчаточный ящик;
• откручиваем винты, удерживающие воздуховод;
• остальные работы выполняются из подкапотного пространства, так что снова переходим к моторному отсеку;
• демонтируем бачок омывателя (кронштейн можно оставить), убираем его;
• откручиваем и убираем дополнительную помпу, также без кронштейна;
• откручиваем и вынимаем корпус печного радиатора;
• отсоединяем клеммы электромоторчика;
• отщёлкиваем фиксаторы и вытаскиваем вентилятор.

Теперь можно приступить к изучению причин неисправности блока.

К таковым можно отнести попадание в полость крыльчатки инородных предметов, стопорящих её вращением. После их извлечения работоспособность вентилятора восстанавливается. Часто причина поломки кроется в ослабевших или окислившихся контактах, в повреждении электроцепи на участке электродвигатель – генератор.

Может потребоваться замена щёток моторчика вследствие их износа. Иногда начинают разрушаться лопасти крыльчатки, остановка мотора может быть вызвана обрывом обмотки ротора или коллектора. Если вентилятор работает, но только на одной скорости – значит, перегорел понижающий резистор.

Установка нового или отремонтированного вентилятора производится в обратном порядке.

Измеритель нагрева

Температурный измеритель УАЗ Буханка, деталь, выводящая на приборный щиток информацию о степени нагрева. Так как на используемых моторах устанавливается принудительная вентиляция радиатора, то датчик не управляет включением изделия.

Если мотор переделали и установили электрический вентилятор, датчик температуры считывает информацию о температурном режиме. После, информация передаётся в блок управления, анализирующий и регулирующий степень нагрева. Измеритель устанавливают на термостате мотора, неполадки изделия ведут к перегреву агрегата и поломке.

Измеритель степени нагрева, мотора ЗМЗ-406:

Замена оборудования

Если вы решили самостоятельно заменить отопитель, следует предварительно познакомиться со схемой печки УАЗ Буханки для подключения электрической составляющей. Монтировать само оборудование, закрепив его в условном подкапотном пространстве, расположенном внутри машины, не сложно. Но и тут следует придерживаться определённых правил и рекомендаций. Процесс будет рассмотреть на примере использования оборудования НАМИ, который отличается лучшей производительностью, а также может похвастаться наличием салонного фильтра, чего в штатном отопителе Буханки нет.

• Первым делом из системы нужно слить антифриз, а также отключить всю имеющуюся проводку. Чтобы было проще осуществлять обратную сборку и подключение, все свои шаги можно записывать или маркировать провода, патрубки и шланги;
• От щитка требуется отсоединить консоль, затем убрать отопительный узел, снять лючок воздухозаборника, удалить уплотнитель и тщательно прочистить все имеющиеся открывшиеся выемки;
• Сделайте замеры под воздушный фильтр, приложив его корпус к поверхности. Далее выполните несколько крепёжных отверстий. Только не используйте сверло диаметром больше 3,2 миллиметров;
• На место установки нанесите слой качественного автомобильного универсального герметика, который устойчив к влаге и резким температурным перепадам. Слой делайте достаточно большой. Установите корпус фильтра и зафиксируйте его. Сам фильтр уже можно вставить в своё посадочное гнездо;
• В салон монтируется новый отопитель. Фиксируется он с помощью шпилек, гаек и болтом М6. Закрепите всё максимально надёжно;
• Затем устанавливается консоль, на саморезах монтируется вся конструкция;
• Потом можно приступать к подключению тяги управления и её фиксации;
• Подключите все патрубки, по которым проходит антифриз. Для надёжности их рекомендуется стянуть хомутами;
• Не забудьте о каналах, которые позволяют обдувать стёкла, избегая их запотевания в процессе эксплуатации автомобиля в условиях повышенной влажности или осадков. Обдув стёкол должен быть на каждой машине. Будь то Мерседес последнего поколения или старая добрая Буханочка производства УАЗ;
• Завершается установка подключением электрической составляющей. Здесь есть своя схема соединения, которую стоит рассмотреть отдельно.

В действительности нет ничего особо сложного в том, чтобы на Буханке поменять штатную отопительную систему, и установить на место старой печки более эффективное и производительное оборудование.

Электрическая схема подключения

Система не сможет работать и отапливать вашу Буханку, если не получит питание. Для подключения существует особая схема. Действуя последовательно и аккуратно, вы сумеете без посторонней помощи запитать новую печку и насладиться эффективной работой отопителя.

• Для начала выберите место для размещения массы. За массу отвечает чёрный провод. Фиксируется она на любой удобной для вас металлической поверхности. Лучше всего делать массу на кузове;
• Следующим идёт плюсовой провод. При его подключении предварительно отключите минус с аккумуляторной батареи, чтобы машина не находилась под напряжением в процессе выполнения работ;
• Плюс рекомендуется заключить в гофрированную оболочку. Затем провод протягивается к предохранительному блоку, то есть к колодке на Буханке;
• Учтите, на автомобиле в его колодке есть 4 предохранителя. Последний, то есть четвёртый, находится под напряжением постоянно. Подключаться следует к любому из первых трёх. Только делайте подключение сверху, перед штатным предохранителем в колодке;
• В принципе на этом подключение электросхемы можно считать завершённым. Обязательно предварительно проверьте работоспособность печного оборудования.

Можно с уверенностью говорить о том, что используемая на автомобилях УАЗ Буханка отопительная система имеет достаточно простую конструкцию и схему. Потому у бывалых автомобилистов, привыкших заниматься обслуживанием, ремонтом и некоторыми доработками своими руками, никаких проблем с пониманием отопителя Буханки возникнуть не должно

Но крайне важно постоянно следить за её работоспособность, проводить профилактические мероприятия, контролировать состояние и количество жидкости охлаждения. Особенно внимательно наблюдайте за наиболее слабыми местами печки

К ним сами владельцы Буханок относят штатные краники. Кран часто закисает, заклинивает и даёт течь. Связано это с длительным простоем краника, который водители попросту забывают периодически открывать сугубо с профилактической целью.

Источник статьи: http://remam.ru/vozdsys/shema-i-ustrojstvo-pechki-uaz-buhanka.html

Меры профилактики

Какие меры профилактики позволят уберечь электросеть авто от неисправностей:

• при заглушенном двигателе ограничьте использование электрооборудования, поскольку аккумулятор будет садиться быстрее;
• время от времени осуществляйте диагностику работоспособности АКБ и проверяйте его заряд;
• обеспечьте надежную изоляцию проводки;
• никогда не используйте самодельные предохранители.

Электрооборудование автомобилей УАЗ-31512, УАЗ-31514 и УАЗ-31519 выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть постоянного тока, с номинальным напряжением 12 Вольт. Защита электрических цепей организована через блок предохранителей.

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от переменного тока со встроенным выпрямительным блоком. При работе генератора аккумуляторная батарея заряжается.

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей, таких как фары, стеклоочиститель, электровентилятор , аварийная сигнализация. В таком режиме аккумуляторная батарея будет разряжаться.

Для защиты электрических цепей наружного освещения автомобиля от перегрузки применен биметаллический предохранитель 29.3722 или подобный, который установлен под панелью приборов слева. Три плавких предохранителя по 10 Ампер установлены в блоке предохранителей ПР103, закрепленном на перегородке моторного отсека. Они защищают:

№ 1 – цепи контрольных приборов; № 2 – цепи указателей поворота; № 3 – цепи аварийной сигнализации и звукового сигнала.

Предохранитель № 1 расположен ближе к правому борту автомобиля. Цепь питания электродвигателя вентилятора отопителя защищена плавким предохранителем с номинальной силой тока 6 Ампер. Предохранитель закреплен на жгуте проводов рядом с выключателем отопителя. Автомобили УАЗ-31512, УАЗ-31514 и УАЗ-31519 могут быть оборудованы и другими дополнительными предохранителями, в зависимости от комплектации.

Готово! Автономный отопитель Планар на буханку установлен! Можно ехать для испытаний в какое-нибудь холодное место

Как вам Монголия в начале января? Пригодное место для испытаний?

Год назад куча народу сразу бросилась крутить пальцем у виска и говорить, что в январе мы в одну машину точно погибнем или как минимум поимеем больших проблем. Но мы не погибли, а отлично так прокатились. Вон, даже рассказ в трёх частях написали.

Отопитель показал себя хорошо.

Сразу скажу, что жарко нам не было. Но и машина была утеплена только наполовину, отсутствовала почти вся обшивка, а из дверей неистово дуло.

Планар старался на полную и таки нагревал щелястый сарай до приемлемой температуры. Этим летом я заборол щели в дверях, должен быть вообще Ташкент.

По потоком горячего воздуха мы сушили обувь и варежки, разогревали еду.

А насколько уютнее спать под мерное чаканье насоса…

Даже внешний вид машины становится уютнее, если из её борта идёт дымок.
