Эл схема ваз 2115 инжектор вентилятор охлаждения двигателя

Радиатор охлаждения

Загрязненный радиатор охлаждения двигателя

Радиатор считается одной из самых надежных деталей. Причин, которые могут привести к поломке изделия не много, но их можно предупредить. Засоренность детали может привести к повышению рабочей температуры двигателя, но обычная очистка внутренней и наружной поверхностей приведёт в норму.

Образование трещин может привести к тому, что радиатор потечет, но с данной проблемой можно справиться. Существует два метода решения проблемы: пайка поверхности или замена изделия полностью. Так, ремонтно-восстановительные работы нормализируют работу детали, а также рабочую температуру в системе.

Проблемы с термостатом

Датчик термостата отвечает за поддержание необходимой температуры системы. Он позволяет закрыть доступ охлаждающей жидкости внутрь радиатора, пока двигатель не нагреется до оптимальной температуры. Она составляет около 90 градусов по Цельсию.

При достижении температурного показателя в 95 градусов по Цельсию, жидкость начинает идти через термостат. За счет работы данного агрегата, двигателю требуется минимум времени и ресурсов для разогрева. Термостат находится между радиатором и двигателем.

Чаще всего встречаются два вида неисправностей.

• Клапан закрывается. Если двигатель не прогрет, обороты удерживаются с трудом. Он попросту может заглохнуть.
• Клапан открывается. В период морозов эксплуатировать автомобиль можно, однако требуется включать отопление на максимальные обороты. В противном случае силовой агрегат попросту перегреется.

Если вам не удается сдвинуть клапан во время ремонта термостата, не бойтесь слегка ударить по корпусу простой отверткой. Это позволит решить распространенную проблему.

При полноценной разборке термостата герметично закрываются патрубки, что позволит не допустить утечку охлаждающей жидкости. Только после этого можно приступать к работе.

Успешно выполнив ремонт термостата, настоятельно рекомендуем заменить старую охлаждающую жидкость на новую. Особенно, если речь идет о тосоле.

Вообще выбор между тосолом и антифризом не должен становиться проблемой для вас. Выбирайте антифриз. Он хоть и стоит дороже, зато служит дольше, позволяет минимизировать возможные проблемы с износом охлаждающей системы. Мнимая экономия за счет тосола не зря так называется. В будущем вы заплатите куда больше за устранение тех поломок, к которым привело использование тосола.

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

• Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло.
• Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать.
• Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки).
• Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.

Что такое вентилятор печки

Вентилятор — функциональный элемент, который прогоняет сквозь радиатор печки воздух, проникающий в салон. Вентилятор наряду с радиатором, трубками для циркуляции хладагента, жидкостным регулятором и воздуховодом входит в состав отопительного узла. Его назначение — прогонять сквозь нагретый радиатор холодный воздух, создавая теплообмен.

Функции узла

Вентилятор отопителя — это моторчик, обеспечивающий подачу воздуха. Подробнее представить себе его работу можно только в процессе работы всей системы отопления:

1. В ходе нагревания мотора автомобиля, в него поступает жидкость, охлаждая стенки блока цилиндров и забирая тепло.
2. Горячий тосол попадает в радиатор отопителя, и последний быстро нагревается.
3. В работу включается моторчик (вентилятор), подающий потоки холодного воздуха, тем самым охлаждая элемент.
4. Салон машины начинает теплеть.

Схема отопления ВАЗ 2113–2115 наглядно показывает назначение моторчика

Где находится моторчик печки ВАЗ 2113—2115

На автомобилях ВАЗ 2113—2115 моторчик отопителя расположен в подкапотном пространстве. Прикрыт он защитным кожухом, зафиксированным четырьмя винтами. Сам вентилятор тоже держится на болтах с гайками, соединяется на кузовной части автомобиля.

Для получения доступа к вентилятору с целью его демонтажа придётся предварительно поработать в салоне. В частности, скинуть проводку, которая соединяет вентилятор с электрической системой автомобиля.

Термостат ВАЗ 2115 инжектор: как проверить?

Начинающие автолюбители не могут сразу же освоить все нюансы работы своего транспортного средства. Поэтому, как только происходят поломки и неисправности в работе автомобиля, его владельцы впадают в панику и стараются наладить все своими силами по книгам и пошаговым руководствам. В данной статье представлена инструкция по проверке исправности термостата ВАЗ-2115.

Правильная работа термостата ВАЗ-2115 и возможные проблемы

От правильного функционирования термостатного элемента зависит система охлаждения каждого транспортного средства. Но могут возникнуть и сбои в его работе:

• перегрев термостата;
• медленное прогревание двигателя.

Они могут привести к тому, что при движении транспортного средства его двигатель даже в рабочем состоянии будет просто полностью остывать. Это можно заметить, проверив работу машины во время холостого и рабочего режима. Во время холостого режима будет происходить нагрев охлаждающей жидкости, а во время включения рабочего стрелка датчика укажет на снижение температурного режима с 90 градусов до 50 градусов.

Такое поведение системы охлаждения укажет на то, что следует произвести проверку термостатного элемента на исправность. Для этого существует несколько действенных способов, которые можно применить самостоятельно, не обращаясь за помощью в автосервис.

Неисправности обогрева заднего стекла и способы устранения

Схема:

1 – монтажный блок;

2 – реле включения;

3 – замок зажигания;

4 – кнопка включения (с подсветкой);

5 – сигнальная лампа на щитке приборов;

6 – нить обогрева (элемент) заднего стекла;

Неработоспособность обогревателя заднего стекла обнаруживается сразу, при рабочем обогреве запотевшее стекло, буквально на первых минутах, после включения, начинает проясняться. Если обогрев не работает, этого не происходит, и стекло остается запотевшим.

Отечественный автомобиль ВАЗ 2114 (Самара-2) построен на платформе ВАЗ 21093 и представляет собой ее улучшенную версию. В салоне появилась новая панель приборов, новый руль, регулируемая рулевая колонка, стеклоподъемники и новый отопитель. Все схемы взяты из открытых источников и предназначены для помощи в самостоятельном ремонте электрооборудования данного авто. Увеличение картинок — по клику. Блок предохранителей ВАЗ 2114 находится в салоне под приборной панелью. При проверке схемы электрической части автомобиля ВАЗ-2114 нельзя проверять исправность цепей на «искру» — это может привести к перегоранию токоведущих дорожек монтажного блока.

Для чего нужна помпа в автомобиле

Говоря о работе двигателя, нельзя не оценить и функционал системы охлаждения. Ведь именно благодаря её качественной работе становится возможным эксплуатация мотора при любой погоде и в любом режиме.

В расширительный бачок заливается охлаждающая жидкость (на автомобилях ВАЗ 2114, ВАЗ 2115 с одним и тем же успехом может использоваться как тосол, так и антифриз). Из бака жидкость по трубкам поступает в водяной насос (его второе название — помпа), а оттуда уже в радиатор и к блоку цилиндров. Именно циркуляция жидкостей обеспечивает качественное и своевременное охлаждение мотора.

Стандартное изделие в металлическом корпусе оснащено крыльчаткой для создания давления тосола в системе

Водяной насос приводится в движение после запуска силового агрегата. На ВАЗ 2114, 2115 он находится в системе ГРМ, то есть крыльчатка насоса запускается ремнём ГРМ. Крыльчатка вращает лопастями, благодаря чему тосол начинает циркулировать по всей системе. Если бы помпы не было, то смысла во всей охлаждающей системе не наблюдалось.

Помпа служит одной-единственной цели — создавать необходимое давление в системе для бесперебойной циркуляции тосола.

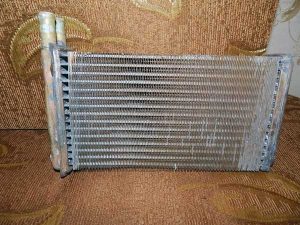

Выбираем радиатор печки в ваз 2114, 2113, 2115

Медный радиатор.

К плюсам медного радиатора отопителя можно отнести его ремонтопригодность. На этом плюсы заканчиваются. И начинаются минусы: в последнее время производители экономят на сырье и используют не чистую медь. Некоторые красят радиаторы, чтобы придать им товарный вид, но это снижает теплоотдачу такого радиатора. В последнее время очень тяжело найти качественный медный радиатор сложно.

Алюминиевый радиатор.

Сечение каналов в алюминиевом радиаторе также больше, чем у медного. Благодаря этому они дольше не забиваются и теплоотдача у них больше.

К минусам алюминиевого радиатора можно отнести его неремонтопригодность в случае протечки.

Так какой же радиатор купить?

Еще несколько лет назад, ответ на этот вопрос был бы такой: медный. Но время идет и на сегодняшний день сложно найти качественный медный радиатор. Поэтому наш выбор на текущий момент: алюминиевый.

При этом мы не рекомендуем покупать крашеные радиаторы, т.к. теплоотдача у них ниже и может появиться неприятный запах в салоне.

Из фирм, мы не рекомендуем покупать радиаторы отопителя производства фирмы Лузар. Слишком уж много негативных отзывов о них.

Как подготовить печку ВАЗ 2114-15-13  к зиме.

Для того, чтобы не знать проблем с отопителем салона зимой, мы рекомендуем сделать следующее:

1. Замените охлаждающую жидкость и промойте всю систему охлаждения.
2. Поменяйте радиатор печки салона на новый.
3. Поменяйте радиатор охлаждения двигателя на новый
4. Поменяйте помпу.
5. Выгоните воздух из системы охлаждения.

Эти шаги помогут избежать проблем с теплом зимой. Замена радиаторов поможет избежать загрязненности охлаждающей жидкости, а замена помпы даст гарантию ее нормального циркулирования в системе.

Радиатор охлаждения для автомобилей 2108-15 универсальный

КОД LUZAR LRc 01080

OEM НОМЕР: 21080-1301012-50 21082-1301012-10

МАТЕРИАЛ СЕРДЦЕВИНЫ: алюминий

ТИП СЕРДЦЕВИНЫ: сборный

РАЗМЕР СЕРДЦЕВИНЫ, ММ: 480*340*34

ТРАНСМИССИЯ: МТ

Источники

• remont2114.club/vybiraem-radiator-pechki-v-vaz-2114/
• vaz-remont.ru/samostoyatelnaya-zamena-radiatora-vaz-2115-detalnaya-instrukciya/
• drive2.ru/l/459897402548060513/

Лада.Как поменять радиатор,снятие и установка на ВАЗ 2114-2115.

Как заменит радиатор на ВАЗ-2114? А данный радиатор подходит также для моделей Лады 2108, 2109, 2199, 2113 и 2115. Начнем с тосола, надо его слить, открутив сливную пробку на нижнем левом углу радиатора…

Радиатор Лада 2108-2115

…, а после — открутим фильтр воздушный (как у нас показано внизу на фото), который крепится на двух болтах,под головку на 13 — в данном случае. Освобождаем фильтр от воздуховода, ослабив хамут (под фигурную отвертку).

Воздушный фильтр (Лада)

Далее, для того, чтобы освободить радиатор от «телевизора», нам нужно открутить верхнее крепление радиатора сняв две гайки на 8 и освободив его от железного хамута.

Откручиваем гайки верхнего крепления радиатора

После чего, ослабляем хомутик «обратки» расширительного бочка

Как открутить шланг обратки расширительного бочка

И переходим к патрубкам. На фото внизу показано, что их можно снять ослабив хомуты с помощью отвертки или ключом на 7 или 8.

Как открутить патрубок от термостата

На фотографии выше мы видим, что нижний патрубок не просто прикручен к термостату, а посажен на герметик, что исключает возможность протекания. так же снимаем и верхний патрубок.

Снимаем верхний патрубок радиатора

Обязательно отсоедините штекер питания вентилятора.

как отсоединить штекер вентилятора радиатора

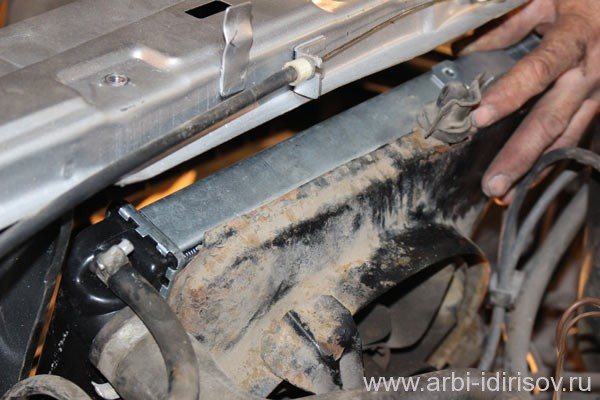

А теперь аккуратно вытащите радиатор и проследите за тем, чтобы не потерять посадочные подушечки. Их две по нижним углам радиатора.

Замена патрубков радиатора

А теперь нужно снять вентилятор с радиатора. Для этого нужно открутить четыре гайки на 10. Где они расположены вы можете увидеть на фотографиях ниже.

Замена вентилятора радиатора

Замена вентилятора радиатора охлаждения

После чего, таким же образом, установите вентилятор к новому радиатору и установите на свои места два патрубка. И в обратном порядке установите радиатор на место.

В конце остается лишь залить тосол (лучше антифриз). Его нужно залить в расширительный бачок. Тосола в такой радиатор заливается примерно 8 литров. Но, залив полный радиатор и расширительный бачок заведите машину и пусть она работает. По мере нагревания термостат откроется и тосол в расширительном бочке уйдет в систему. Потом уже доливайте потихоньку до максимальной отметки на расширительном бочке.

Описание принципа работы СО

На ВАЗ 2114 для остывания двигателя используется та же схема, что и на всех других инжекторных автомобилях. Все основано на теплообмен с помощью жидкости (тосола, антифриза или же воды).

Устройство СО состоит из составляющих:

1. Электродвигателя;
2. Насоса (гоняет жидкость по системе);
3. Радиатора;
4. Термостата (нужен для регулировки работы всех составляющих).

Под действием центробежного насоса охлаждающая жидкость (ОЖ) циркулирует по всем трубам. Специальный вентилятор включается/выключается, в зависимости от показателей датчика. Все зависит от той температуры, которая сейчас поддерживается в автомобиле. Если она превышает показатель в 87  градусов, то происходят две вещи:

• Открывается клапан термостата, охлаждающая жидкость поступает на большой круг (проход по трубам через двигатель и охлаждает его).
• Включается вентилятор, который дует на решетки радиатора, таким образом, уменьшая температуру ОЖ.

Клапан термостата – это очень важный элемент всей системы охлаждения. Он изготовлен из специального технического воска, который под действием определенной температуры деформируется, пуская ОЖ (охлаждающую жидкость) по большому контуру. Чем больше температура, тем больше он деформируется. Таким образом, регулируется количество подачи ОЖ, а значит и интенсивность остывания.

Неправильное срабатывание термостата

Проверка термостата в ВАЗ 2114

Чтобы проверить его работу нужно:

1. Запустить автомобиль и подождать;
2. Когда температура двигателя станет достаточно высокой (достигнет 97-98 градусов), вы сможете сделать определенные выводы, прощупав нижний патрубок под термостатом. Если он холодный – значит, клапан термостата работает неправильно.

Износ или нехватка охлаждающей жидкости

Чтобы заменить антифриз или тосол нужно:

1. Слить старую ОЖ;
2. Хорошо вычистить систему охлаждения;
3. Залить новую ОЖ.

У многих автолюбителей возникает проблема именно с тем, как же слить жидкость (тосол или антифриз). Если при работе с инжекторным двигателем больших проблем не возникнет, то с радиатором нужно будет немножко попотеть. Схема правильного слива:

Проверка уровня антифриза в расширительном бачке

1. Снимите защиту двигателя;
2. Передвиньте регулятор температуры печки в крайнее левое положение (на самую высокую температуру).
3. Откройте расширительный бачок;
4. Поставьте емкость под радиатор для слива;
5. Откройте сливную пробку (старайтесь делать все очень медленно и аккуратно, чтобы не залить генератор);
6. Ждем где-то десять минут.

После того, как вы сольете всю ОЖ, закройте все пробки и залейте дистиллированную воду. Не перегревая двигатель, дайте ему поработать 10 минут на малых оборотах. После чего выключаем, даем отстояться еще 10 минут. Если после слива вода все еще будет грязной, то процедуру нужно повторить. Так делаем, пока вода не станет чистой.

Нарушение герметичности в СО

Вся «соль» в том, что в замкнутом пространстве, таком как система охлаждения, температура кипения становится 130 градусов, а при нормальных условиях – 108. Так что любой дефект в герметичности может очень сильно повлиять на работу СО.

Отличным решением является покупка специального антифриза с флуоресцентными добавками. Благодаря им жидкость светиться в ультрафиолете и найти трещину будет намного легче.

В большинстве случаев, все необходимые действия по ремонту СО автомобиля можно произвести самостоятельно. Так что можно будет сэкономить свои деньги и потратить их на другие цели.

Заливка новой охлаждающей жидкости

Когда старая смесь полностью стечет из всех деталей ВАЗ 2114, можно начинать промывку. Все пробки, краники должны быть открыты. Промывать блок и радиатор нужно подогретой водой. По цвету вытыкаемой жидкости можно определить, насколько загрязнена систем, черная или мутное серая вода даст понять владельцу, что замену охлаждающей жидкости нужно проводить чаще. Пробки и краник нужно перекрывать, когда вода будет чистой. В расширительный бачок новую смесь нужно лить тонкой струей. Залить можно до предельной отметки, но некоторые автомобилисты рекомендуют сделать запас,а уже позже долить после успешного испытания.

Заправка новой охлаждающей жидкостью ВАЗ 2114

Замена жидкости выполнена, нужно закрыть расширитель и завести ВАЗ 2114. Мотор должен работать в холостую до того момента, пока не запустится вентилятор печки. После его отключения можно глушить двигатель. Подходить к расширительному бочку нужно только после полного охлаждения силовой установки. При полном соблюдении инструкции водитель обнаружит то же самое количество тосола. Работа завершена.

Смена охлаждающей жидкости строго по регламенту ТО

Жидкость охлаждения важно часто менять, чтобы предотвратить поломку двигателя, т.к. от времени работы она утрачивает свои свойства, и подвергается нагреву

Для проведения работ по смене антифриза или тосола, необходимо знать важные составляющие:

Знать период, в который можно использовать жидкость для охлаждения, тосол 2-а года, антифриз 5-ть лет.
Контролировать пробег для замены жидкости, как правило, от 20000 до 40000.
Проверять состояние жидкости, обращая внимание на цвет, если цвет изменился после эксплуатации, соответственно жидкость обязательно подлежит замене.

Конечно, лучшим вариантом выбора будет антифриз в качестве жидкости охлаждения, т.к. у него больший срок годности в отличие от тосола, система меньше изнашивается. Но ценовой показатель на тосол значительно дешевле.

Промывая систему охлаждения необходимо:

• Слить из системы всю охлаждающую жидкость, плотно прикрутить пробки и залить дистиллированную воду до максимальной метки.
• Завести двигатель и разогреть до достижения рабочего температурного показателя.
• Пусть он работает на оборотах примерно 3000. Обязательно контролируйте движение температурной шкалы двигателя, чтобы избежать перегрева.
• Затем глушите и оставляете на минут 7, после этого выливаем воду из системы. В случае загрязнения воды процедуру повторяем, до достижения эффекта чистой воды.

Система охлаждения ВАЗ 2113, 2114, 2115 — Замена Термостата, Радиатора

Система охлаждения двигателя ВАЗ 2113, 2114, 2115. 1 — расширительный бачок; 2 — пробка; 3 — пароотводящий шланг; 4 — шланг от расширительного бачка к термостату; 5 — датчик температуры охлаждающей жидкости в выпускном патрубке; 6 — дроссельный узел; 7 — подводящий шланг радиатора; 8 — отводящий шланг радиатора; 9 — левый бачок радиатора; 10 — правый бачок радиатора; 11 — сливная пробка; 12 — сердцевина радиатора; 13 — кожух электровентилятора; 14 — крыльчатка электровентилятора; 15 — электродвигатель; 16 — зубчатый шкив насоса; 17 — крыльчатка насоса; 18 — зубчатый ремень привода ГРМ; 19 — отводящий патрубок радиатора отопителя; 20 — подводящая труба насоса; 21 — кран; 22 — радиатор отопителя; 23 — шланг отвода охлаждающей жидкости от дроссельного патрубка; 24 — шланг подвода охлаждающей жидкости к дроссельному патрубку; 25 — датчик указателя температуры охлаждающей жидкости; 26 — выпускной патрубок; 27 — подводящий патрубок отопителя; 28 — термостат; 29 — датчик уровня охлаждающей жидкости

Система охлаждения ВАЗ 2113, 2114, 2115 — жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. Расстояние от привалочной поверхности крышки насоса до наружного торца шкива должно быть 52±0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0,1 мм. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе. Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает в себя рубашки охлаждения блока цилиндров и головки блока. Параллельно малому кругу присоединены радиатор отопителя и блок подогрева дроссельного узла, поэтому подогретая жидкость поступает к ним независимо от положения клапанов термостата. При температуре 87±2 °С клапан термостата при-основной патрубок, и часть жидкости начинает циркулировать по большому кругу, через радиатор. При температуре около 102°С основной клапан открывается полностью, а байпасный — закрывается, и жидкость циркулирует через радиатор системы охлаждения двигателя. Ход основного клапана должен составлять не менее 8 мм.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой)и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен штуцер пароотводящего шланга. Электродвигатель вентилятора включается по сигналу контроллера (через реле).

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводящего шланга от радиатора охлаждения двигателя.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке установлен дополнительный датчик температуры, выдающий информацию для конроллера. При перегреве двигателя контроллер включает сигнализатор «Проверьте двигатель» в комбинации приборов

Замена датчика температуры охлаждающей жидкости ВАЗ 2115

Частично сливаем охлаждающую жидкость из блока цилиндров

Отсоединяем провод от датчика температуры (для наглядности термостат снят).

Выводы

Рабочая температура двигателя 16-клапанного ВАЗ-2112 составляет 87-103 градуса Цельсия.

При увеличении данного показателя двигатель может закипеть, что в свою очередь может привести к тяжелым негативным последствиям, таким как прогиб головки блока или капитальный ремонт двигателя. Стоит внимательно следить за состояние узлов и деталей системы охлаждения, ведь именно они обеспечивают нормальное охлаждение и работу силового агрегата.
