Справка: система охлаждения двигателя 21083 (2108, 21081)

Проверка и замена ДТОЖ

Есть несколько вариантов диагностики устройства – первый:

1. Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
2. С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
3. Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.

Таблица соответствия температуры и сопротивления Второй способ диагностики:

1. Вам потребуется настроить мультиметр в режим вольтметра – замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
2. Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
3. С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.

Как произвести замену своими силами:

1. В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
2. Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
3. С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
4. Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.

Жидкостный насос

Такое название окажется правильным, так как водяная помпа – это узел, у которого совершенно иное предназначение. Функции, правда, одинаковые, но вы не забывайте, что в ВАЗ 2109 система охлаждения работает на антифризе. Или тосоле, если так вам будет угодно. Но стоит заметить, что тосол – это и есть антифриз. Разница между ними заключается в количество присадок, в том числе тех, которые обеспечивают смазку. Впрочем, любой спиртосодержащий продукт, даже водку, можно назвать антифризом.

Насос же необходим для перекачивания жидкости. С его помощью происходит циркуляция по большому и малому кругам. В результате этого охлаждение оказывается более эффективным. Состоит насос из корпуса, оси, на которой расположен шкив для соединения с ремнем ГРМ и пластиковая крыльчатка. Последняя позволяет производить перекачку жидкости. Между корпусом и осью находится подшипник. Именно он смазывается антифризом, поэтому использование воды крайне не рекомендуется. В итоге происходит разрушение подшипника.

Особенности системы охлаждения ваз инжектор

Охлаждение в автомобилях 21093,2109,21099 жидкостное, но нужно понимать что радиатор охлаждается потоком набегающего воздуха и вентилятором, который повышает интенсивность охлаждения. Также часть тепла отводится радиатором отопителя салона автомобиля в при низких температурах.

Расширительный бачок предназначен для компенсации объема жидкости при нагревании, для долива и контроля уровня тосола.

Датчик температуры обеспечивает управление системой охлаждения, позволяет контролировать температуру двигателя и регулируют работу вентилятора.

Весь цикл работы системы охлаждения контролируется с помощью системы управления силовым агрегатом, учитывающей все температурные параметры. Она определяет оптимальные условия включения и время работы конструктивных элементов системы.

Особенности работы вентилятора и термостата ваз 21093, 2109, 21099

Электровентилятор включает в себя электродвигатель и четырех лопастную крыльчатку, лопасти которой имеют переменный угол наклона и шаг для снижения уровня шума. Для повышения КПД система вентилятора ваз оборудована кожухом, прикрепленным на кронштейнах.

Электровентилятор монтируется на резиновых втулках. Срабатывание вентилятора происходит благодаря сигналу датчика, установленного в бачок радиатора. При этом величина температуры замыкания контактов примерно 99’С, а отключения вентилятора 94’С.

Термостат системы обеспечивает первоочередной прогрев двигателя и регулирует тепловой режим. Оптимальная величина температуры охлаждающей жидкости – в пределах 90-98’С. Термостат включает корпус и крышку, завальцованых совместно с клапаном.

Инструкция по самостоятельной замене патрубков охлаждения ВАЗ-2109

Монтаж новых шлангов системы охлаждения ВАЗ-2109 делится на такие этапы:

1. Пройдитесь металлической щеткой по стыкам соединений, а после чистой тряпочкой отполируйте поверхности. Любая мелкая соринка может стать причиной образования засора в системе охлаждения.
2. Хомуты обработайте надфилем мелкого абразива, ведь затягивая резиновые патрубки хомутами, их легко испортить острыми углами.
3. Наденьте обработанные хомуты на патрубки, если патрубки не поддаются, намыльте края штуцера жидким мыльным раствором.
4. Натягивать патрубок следует бережно, старайтесь избегать перекосов. Прилегание должно быть 100%, точно по диаметру.
5. Еще раз затяните все элементы, соединения и пробки.
6. Залейте в расширительный бачок антифриз и затяните пробку.

Видеоинструкцию по замене шлангов охлаждения ВАЗ-2109 можно изучить ниже:

Устройство и принцип функционирования системы охлаждения движка «десятки».

Любая система охлаждения призвана не только охлаждать детали, но и выполнять некоторые другие функции, а именно:

• вентиляции и кондиционирования, производя нагрев воздуха в системе отопления;
• охлаждения воздуха в турбонаддуве;
• охлаждения в АКПП рабочей жидкости;
• охлаждения смазки, а точнее масла в данной системе.

Устройство системы охлаждения инжекторного двигателя ВАЗ 2110.

1. Радиатор отопителя
2. Пароотводящий шланг радиатора отопителя
3. Шланг отводящий
4. Шланг подводящий
5. Датчик температуры охлаждающей жидкости (в головке блока)
6. Шланг подводящей трубы насоса
7. Термостат
8. Заправочный шланг
9. Пробка расширительного бачка
10. Датчик указателя уровня охлаждающей жидкости
11. Расширительный бачок
12. Выпускной патрубок
13. Жидкостная камера пускового устройства карбюратора
14. Отводящий шланг радиатора
15. Подводящий шланг радиатора
16. Пароотводящий шланг радиатора
17. Левый бачок радиатора
18. Датчик включения электровентилятора
19. Электродвигатель вентилятора
20. Крыльчатка электровентилятора
21. Правый бачок радиатора
22. Сливная пробка
23. Кожух электровентилятора
24. Зубчатый ремень привода механизма газораспределения
25. Крыльчатка насоса охлаждающей жидкости
26. Подводящая труба насоса охлаждающей жидкости
27. Шланг подвода охлаждающей жидкости к дроссельному патрубку
28. Шланг отвода охлаждающей жидкости от дроссельного патрубка
29. Датчик температуры охлаждающей жидкости в выпускном патрубке
30. Трубки радиатора
31. Сердцевина радиатора

Принцип работы системы охлаждения инжекторного двигателя.

Ежели говорить непосредственно о системе охлаждения ВАЗ 2110, то она является жидкостной, ее циркуляция происходит в принудительном порядке, а заливка осуществляется в расширительный бачок.

Основой для создания жидкости, используемой в данной системе, является вода в совокупности с этиленгликолем. Такая жидкость способна замерзнуть только при максимально низких температурах, а также создавать повышенную температуру кипения. С помощью добавления в нее различных присадок можно увеличить срок работы сальника, а также замедлить процесс коррозии самой системы. Полная заливка жидкости требует последней в объеме 7,8 литра.

Движение же жидкости по всей системе охлаждения ВАЗ 2110 инжектор обеспечивается с помощью центробежного насоса, который закреплен в блоке цилиндров и включается в работу благодаря зубчатому ремню привода ГРМ.

Как известно, жидкость постепенно нагревается от трения рабочих поверхностей деталей. И уже в зависимости от достигнутой температуры жидкости система охлаждения циркулирует изначально по малому кругу, а после нагрева начинает двигаться уже по большому. То есть когда достигается определенная точка нагрева, срабатывает термостат, после чего он открывается и меняет направление движения жидкости. Данный процесс уже регулируют пара клапанов, находящихся в этом термостате. В нем перепускной клапан регулирует движение охлаждающей жидкости по малому кругу, а основной – по большому. Таким образом, при открытии одного из этих клапанов, другой закрывается, и наоборот.

До тех пор пока хорошо двигатель не прогреется, перепускной клапан находится в открытом положении, а жидкость охлаждения перетекает по малому кругу через блок цилиндров, дроссельную заслонку и радиатор обогревателя. Этот отопительный радиатор встроен непосредственно в систему охлаждения мотора, посему, когда жидкость через него проходит, осуществляется обогрев салона автомобиля.

В тот момент, когда происходит нагрев охлаждающей жидкости до 85°С, начинает открываться основной клапан термостата при закрытии перепропускного. В этот момент охлаждающая жидкость проходит одновременно и по малому, и большому кругу. А уже при 102°С – жидкость поступает в радиатор, перетекая при этом только по большому кругу. Там, благодаря потоку воздуха извне происходит ее охлаждение.

Получается, что инжекторная система мотора ВАЗ 2110 устроена таким образом, что если поток воздуха плохо производит охлаждение жидкости, то с помощью сигнала электронного блока управления автоматически включается вентилятор. А в случае сильного нагрева жидкости начинает происходить увеличение ее в объеме, и тогда ее излишки возвращаются назад в расширительный бачок. В данном бачке располагается клапан, который и поддерживает необходимое давление в системе.

Контролировать и проверять уровень охлаждающей жидкости нужно только при холодном силовом агрегате авто. Если заметите регулярное ее уменьшение, то обязательно проверьте всю систему на герметичность. Ну, а полную замену охлаждающей жидкости в ВАЗ 2110 инжектор необходимо делать через каждые 75000 километров пробега.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Жидкостный насос

Такое название окажется правильным, так как водяная помпа – это узел, у которого совершенно иное предназначение. Функции, правда, одинаковые, но вы не забывайте, что в ВАЗ 2109 система охлаждения работает на антифризе. Или тосоле, если так вам будет угодно. Но стоит заметить, что тосол – это и есть антифриз. Разница между ними заключается в количество присадок, в том числе тех, которые обеспечивают смазку. Впрочем, любой спиртосодержащий продукт, даже водку, можно назвать антифризом.

Насос же необходим для перекачивания жидкости. С его помощью происходит циркуляция по большому и малому кругам. В результате этого охлаждение оказывается более эффективным. Состоит насос из корпуса, оси, на которой расположен шкив для соединения с ремнем ГРМ и пластиковая крыльчатка. Последняя позволяет производить перекачку жидкости. Между корпусом и осью находится подшипник. Именно он смазывается антифризом, поэтому использование воды крайне не рекомендуется. В итоге происходит разрушение подшипника.

Как удалить воздушную пробку из системы охлаждения двигателя на автомобилях ВАЗ 2108, 2109, 21099

После замены охлаждающей жидкости на автомобилях ВАЗ 2108, 2109, 21099 практически всегда в системе охлаждения двигателя появляется воздушная пробка или даже несколько воздушных пробок. Если после замены ОЖ стала плохо греть «печка» или двигатель стал постоянно перегреваться, есть смысл заняться удалением воздушной пробки из системы.

Способы устранения воздушной пробки

При проведении работ необходимо знать, что воздух обычно скапливается в верхних точках системы. На автомобилях ВАЗ 2108, 2109, 21099 это блок подогрева зоны дроссельных заслонок карбюратора (на него идут два шланга) или дроссельный патрубок на инжекторном двигателе (на него также идут два шланга). Так же местом появления воздушной пробки может быть радиатор отопителя — «печка».

Прогреваем двигатель до рабочей температуры. Глушим. Даем постоять пять минут. Снимаем один из шлангов с блока подогрева карбюратора или дроссельного патрубка. Запускаем двигатель или просто прокручиваем его стартером. Как только из шланга потекла ОЖ, надеваем его обратно на штуцер

Следует соблюдать осторожность при проведении работ, так как охлаждающая жидкость горячая

Более радикальный. Подходит при завоздушивании «печки».

Загоняем автомобиль передними колесами на уклон, чтобы нос был задран вверх и находился несколько выше кормы. Пускаем двигатель и прогреваем его до рабочей температуры. Глушим. Снимаем один из шлангов на блок подогрева карбюратора или дроссельный патрубок. Пускаем двигатель или прокручиваем его стартером. При появлении ОЖ из шланга надеваем его на штуцер.

При особо запущенных случаях можно повторить операцию по удалению воздушной пробки несколько раз. Удобнее всего проводить работы с помощником, но если его нет следует подставить под снимемый шланг емкость для сбора жидкости.

Примечания и дополнения

Если соблюдать несколько нехитрых правил при замене охлаждающей жидкости, то можно избежать проблем с воздушными пробками.

— Заливку жидкости производить не спеша, небольшими порциями.

— Во время залива сжимать патрубки на радиатор и термостат, прокачивая жидкость.

— Перед заливкой ОЖ снять один из шлангов на блоке подогрева карбюратора или на дроссельном патрубке, на впрысковом двигателе. Туда и будет вытесняться воздух.

Патрубки и хомуты

Даже патрубки системы охлаждения ВАЗ 2109, которые имеют простую конструкцию, играют не последнюю роль в функционировании всего автомобиля. С их помощью происходит подача жидкости в необходимые точки. Можно выделить несколько патрубков (при ремонте их следует заменять все, а не по одному):

1. Термостат-кран печки.
2. Термостат-радиатор.
3. Термостат-расширительный бачок.
4. Саксофон-дроссельный узел.
5. Саксофон-кран печки.
6. Кран-радиатор печки (два патрубка).
7. Радиатор-блок двигателя.
8. Блок двигателя-термостат («коротыш»).
9. Термостат-саксофон («коротыш»).

Последние два получили такое название по той причине, что имеют маленькие размеры. Не стоит думать, что можно использовать обрезки от других патрубков. Они не смогут обеспечить герметичность, к сожалению. Саксофон – это название металлической трубы, которая соединяет термостат с помпой. Расположен он позади мотора, рядом с выпускным коллектором. При проведении замены патрубков обязательно меняйте все хомуты. Желательно использовать такие, у которых площадь соприкосновения с патрубком больше.

Электровентилятор системы охлаждения

Стандартный электрический вентилятор, который устанавливается на девятках, имеет четыре лопасти. Но для улучшения охлаждения лучше применить тот, у которого шесть лопастей, так как он позволяет получить более сильный поток воздуха при той же мощности и скорости вращения. В салоне установлен радиатор печки, подача горячей жидкости в него происходит после открывания крана. В подкапотном пространстве смонтирован вентилятор, который подключается через реостат.

С помощью последнего происходит регулирование частоты вращения крыльчатки вентилятора. Выключатель установлен под магнитофоном, рядом с рычагами, которые управляют заслонками печки

Обратите внимание на то, что замена электрического вентилятора печки производится из-под капота, снимать «улитку» для этого не нужно

Как делается замена телевизора ВАЗ-2109 своими руками

Как делается замена телевизора ВАЗ-2109 своими руками ВАЗ-2109 выпускали достаточно давно. За годы службы на его радиаторную решетку воздействовала агрессивная среда в виде солей и влаги. Именно по этой причине все чаще автолюбителям приходится ее менять. Самостоятельно замена телевизора ВАЗ-2109

замена телевизора ВАЗ-2109

Для начала расскажем, как заменить эту деталь самостоятельно. Вам потребуется подготовить автомобиль – последовательно со стороны моторного отсека разобрать его так, чтобы у вас был доступ к радиатору. Демонтируйте его и старую деталь. Далее вам нужно сделать:

• Ошкурить новую запчасть (она покрыта транспортировочным грунтом), и заново покрасить ее автомобильной грунтовкой. Это делаете только заранее, так как потом из моторного отсека проделать эту работу будет невозможно.
• С помощью зубила и молотка снимите старую решетку.
• Сварочные точки зачистите, зашпатлюйте и покройте грунтовкой. Сделайте замеры и приварите новую рамку. Расположите точки сварки там же, где они и были.
• Снаружи покрасьте конструкцию. Желательно дополнительно покрыть его антигравием.
• Проведите сборку автомобиля в обратной последовательности.

Замена телевизора крайне важна, так как при его слабости возможно провисание и поломки. Стоимость этой работы на СТО достаточно высока, поэтому часто автолюбители стараются сделать замену самостоятельно.

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

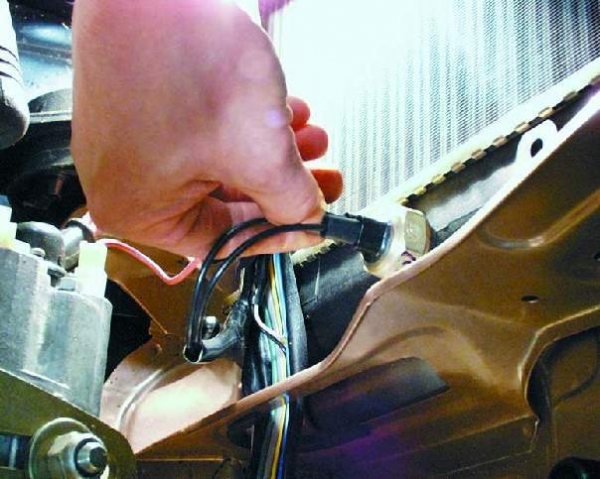

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

1. Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
2. Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
3. Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
4. При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Статья в тему: Установка распорки передних стоек на ВАЗ 2114, какую лучше поставить и стоит ли

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

• Выключите зажигание;
• Слейте жидкость охлаждения из расширительного бачка;
• От клеммной колодки датчика отключите пару проводов;
• Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
• Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Неисправности

Существует несколько основных неисправностей, которые приводят к выходу из строя датчика температуры охлаждающей жидкости. А именно:

• Внутри датчика имеется электрический контакт, который может порваться либо покрыться трещинками. Если контакт порван, это приводит к полному сгоранию регулятора. При наличии трещин датчик еще может функционировать, но отсутствие должного контакта не позволяет передавать точную информацию об охлаждающей жидкости;
• Нарушена изоляция датчика. При плохой изоляции проводки возникают замыкания. Они, в свою очередь, становятся причиной сгорания устройства;
• Около датчика обрываются провода. Из-за этого регулятор не может включать вентилятор, что приводит к перегреву автомобиля.

В летний период времени отказ в работе ДТОЖ замечают редко, но зимой существенно усложняется запуск мотора.

Признаки поломки

Как можно определить, что датчик температуры ОЖ перестал нормально работать или перегорел полностью?

1. Вентилятор охлаждения включается произвольно даже при нормальной температуре двигателя. Но на самом деле вентилятор должен включаться только тогда, когда силовой агрегат перегревается.
2. На горячую сложно завести мотор. Система охлаждения отвечает за регулирование температуры, но неисправный датчик не позволяет получить объективные данные и сигнал о запуске того или иного режима работы.
3. Заметно повышается расход топлива. Это вызвано перегрузкой двигателя, которому приходится ехать при повышенных температурах. Из-за этого растет потребление горючего.

Прежде чем делать окончательные выводы относительно поломки или нарушения работоспособности ДТОЖ на ВАЗ 21099, обязательно проведите проверочные мероприятия.

Некоторые особенности системы охлаждения ВАЗ 2109

• У ВАЗ 2109 СО жидкостная, с общим объёмом 7.8 л, если считать вместе с печкой. Тип системы – закрытый, она герметична. Рабочее давление в охладительной системе удерживается около одной атмосферы. Благодаря повышенному давлению, жидкость в ней закипает при более высокой температуре, чем при нормальном давлении. Это существенно повышает ресурс самой СО, а также двигателя.

• Циркуляция жидкости осуществляется принудительно, то есть, с помощью насоса или помпы. Комплектуется СО «девятки» центробежной помпой. Корпус у неё из алюминия. Помповый механизм работает от ременного привода ГРМ. Вращение вала помпы производится на двухрядных шарикоподшипниках скольжения. Причём, роль обоймы для подшипника выполняет валик помпы, собственной у него нет.
• Механизм заливается соответствующей смазкой (Литол) ещё при изготовлении. Пока функционирует – не обслуживается, такая возможность конструкцией не предусмотрена. Если ломается, ремонту не подлежит, поэтому, заменять насос при поломке рекомендовано полностью. В подобных системах, для большей надёжности, насос стараются заменить и при смене зубчатого ремня ГРМ.
• Поскольку СО «девятки» – жидкостная, эта жидкость время от времени, нуждается в замене. Система охлаждения ВАЗ 2109 нетребовательна к качеству антифриза. Однако, тот Тосол А 40, который выпускался для таких СО в прошлом веке, сейчас не производят. То, что выпускается под данной маркой, увы, не соответствует ГОСТам, по которым эта охладительная жидкость производилась.
• Многие автомеханики не рекомендуют её применение, из того, что рекомендовано АвтоВАЗ, вполне можно выбрать замену. В крайнем случае, приобрести импортный антифриз с соответствующим требованиям составом. А вот воду совсем нельзя использовать в качестве антифриза, она оставит слой накипи на стенках всех трубопроводов системы, алюминиевые детали подвергнутся активной коррозии.
• Для охлаждающей жидкости рабочая tO – +85O – +95OС. Дополнительно, при температуре порядка +99ОС, замкнутся контакты в реле вентилятора. Электровентилятор двигателя прекращает работу при размыкании контактов датчиков реле, это +93ОC. Значит, ориентируясь только на факт включения-выключения вентилятора, можно сделать верный вывод о температуре в системе. Даже при отказавшем (или отсутствующем) термометре на щитке.
• Термодатчик реле установлен в головке цилиндрового блока. На приборном щитке размещён термометр, показывающий эту температуру, сигнализируя о возможном перегреве. Во время работы двигателя, от рубашки охлаждения цилиндровой головки и блока, жидкость течёт к радиатору, где забирает тепло или в термостат.
• Система охлаждения ВАЗ 2109 имеет малый и большой круг обращения, разделение происходит на термостате. Что удобно, особенно, когда нужно быстро прогреть мотор при низкой температуре воздуха. Клапан закрывается, жидкость течёт только по малому контуру. При повышении температуры, клапан термостата пропускает охладитель в трубопроводы большого круга.
• В процессе работы двигателя, при сгорании топливной смеси, температуры достигают 2 000ОС и происходит это скачкообразно. Плохая работа системы охлаждения приводит не только к преждевременному разрушению цилиндропоршневой группы из-за тепловых перегрузок. Смазка пересыхает и прогорает, растут затраты топлива при падающем КПД.
• Переохлаждение приводит к скоплению конденсата, который смывает смазку (бензин хороший растворитель), попадает в картер, смешиваясь с маслом, разжижает его. Это ещё одна причина держать СО в порядке, иначе не избежать дорогостоящего ремонта двигателя.
• Кроме охлаждения двигателя, СО нагревает воздух в радиаторе отопления и охлаждает турбину (при наличии турбонаддува), охлаждает также масло и рабочую жидкость в АКПП.
• Для большего комфорта при вождении, следует ещё провести небольшой тюнинг системы. Повысить эффективность и надёжность работы можно, поставив насос, имеющий крыльчатку, у которой много лопастей. Вентилятор тоже желателен помощнее, шестилопастной.
• Хорошо, если будет установлена система запуска/выключения вентилятора вручную, в дополнение к реле, датчик которого может выйти из строя. Дополнительное реле включения/выключения вентилятора тоже не будет лишним, в условиях городских пробок это прибавит спокойствия водителю и надёжности системе.

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

1. Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
2. Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

1. Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
2. Установите его в верхнем патрубке, подходящем к радиатору.
3. Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
4. Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
5. Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
6. За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
7. Управление лучше делать не на плюсе, а по массе.
8. Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
9. В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
10. Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.
