Шины низкого давления своими руками

Особенности конструкции

Шина с такой конструкцией схожа с пневматической подушкой. В литературе встречается еще одно название подобных колес – болотоходы. Все тесты и практические исследования подтверждают высокую эффективность типовых устройств, как заводских, так и изготовленных самостоятельно.

Необходимо учитывать разницу между шинами низкого и сверхнизкого давления. Во втором случае показатель манометра не превышает значение в 0,3 МПа. Ориентировочное значение соприкосновения поверхности колеса с дорогой составляет около 25%. Это значит, что четверть площади резины постоянно задействована, обеспечивая высокие показатели. Усилить значение помогают различные конструкционные особенности в виде зацепов или шипов.

Кроме самих скатов, понадобятся диски для шин низкого давления своими руками изготовленные или приобретенные заранее. Основными потребителями продукции являются охотники, рыбаки, профессиональные спасатели, любители экстремального отдыха, а также военные.

Кроме положительных свойств, понадобится учитывать отрицательные стороны:

• транспорт с шинами низкого давления имеет высокий центр тяжести, что необходимо учитывать при прохождении поворотов;
• на самостоятельное изготовление потребуется затратить определенные финансовые средства и личное время;
• конструкция не предполагает быстрой езды;
• желательно пройти подготовку и специнструктаж для управления транспортом с вездеходными колесами для исключения аварийных ситуаций;
• происходит более быстрый износ резины, чем при эксплуатации иных типов покрышек.

Принято выделять два типа шин: камерные и бескамерные. В первом случае автомобиль способен выдерживать большие нагрузки и имеет длительный срок службы в отличие от бескамерной разновидности. Во втором случае обеспечивается больший комфорт при езде и повышенная безопасность.

По особенностям изготовления проводится следующая дифференциация:

• Широкопрофильные. Изделия монтируются на автомобили, которые имеют высокую грузоподъемность. Профиль у такой конструкции имеет форму овала, что обеспечивает устойчивость к фронтальному качению. Давление воздуха внутри должно быть в 1,5…2 раза ниже стандартного.
• Арочные. Шины обеспечены повышенной толщиной резины (60…70 см). В большинстве случаев их монтируют на ведущую ось, чтобы обеспечить лучшую проходимость автомобиля. Давление поддерживается в пределах 0,05…0,07 МПа.
• Тороидальные. Колеса используются как с камерами, так и в бескамерном варианте. Они отлично себя показывают при эксплуатации на пересеченной местности с резко меняющимся рельефом.

Желательно устанавливать одинаковые типы колес на все оси, чтобы обеспечить лучшую управляемость автомобилем.

Общие характеристики, разновидности

Автопокрышками низкого давления называется авторезина внутри корой низкое давление воздуха. По внешнему виду такие покрышки напоминают огромные подушки, с помощью которых передвигается различная техника:

• рыбацкая;
• военная;
• сельскохозяйственная;
• применимая для геолого-разведывательных работ и так далее.

Машина, оснащенная шинами с низким давлением, может передвигаться по бездорожью, болотам, заснеженной местности и так далее. Объясняется это увеличением площади соприкосновения колеса с дорожным покрытием. При этом давление, действующее на поверхность дороги небольшое, деформация верхнего слоя почвы не происходит.

Отличается указанный тип резины, от обычных автопокрышек по таким параметрам:

1. Увеличенная площадь пятна контакта колес с покрытием дороги.
2. Минимальная нагрузка на верхний шар почвы, позволяет применять указанные шины в сельскохозяйственной технике.
3. Распределение веса автомобиля, позволяет уменьшить нагрузку на почву, делает машину более легкой, дает возможность перемещаться по любому типу местности. При этом жесткость конструкции корпуса автомобиля не изменяется, транспортное средство имеет неплохую управляемость и курсоустойчивость при езде на небольших скоростях.

Недостатки: боковая поверхность шин низкого давления подвержена ускоренному износу этот факт нужно учитывать при вхождении в поворот и выполнении различных маневров.

Вездеход на шинах низкого давления

Также нужно различать шины низкого давления и автопокрышки со сверхнизким давлением, внутри вторых плотность накачанного воздуха не превышает 0,3МПа.

По конструктивным особенностям и области применения разделяют следующие типы резины с низким давлением:

1. Арочного типа. По внешнему виду указанные автопокрышки похожи на бочку. Ширина каркаса шин до 5 раз больше ширины стандартных покрышек. Их используют для езды по бездорожью. Толщина профиля указанных автошин составляет 0,7 м. Применять для поездок авторезину можно, накачав плотность воздуха в ней до 0,05Мпа. Монтируются в основном на колеса ведущего привода.
2. Широкопрофильные. Применяются с различным показателем рабочего давления. Имеют плотность накачанного воздуха внутри покрышки в 2 раза ниже, чем обычная шина. Устойчивы к фронтальному качению благодаря профилю резины, имеющего овальную форму. Устанавливаются на технику с большим показателем грузоподъемности.
3. Тороидного типа. Внутри указанных шин может присутствовать либо отсутствовать камера. Профиль имеет практически равный диаметр по всему периметру. Такие покрышки умельцы часто изготавливают своими руками.
4. Пневмокатки. Указанные покрышки оборудуются специальными зацепами, увеличивающими проходимость транспорта по бездорожью. Кроме этого зацепы служат как ребра жесткости, увеличивая эксплуатационные характеристики авторезины, наделяя конструкцию большей прочностью.

Цена на шины низкого давления в несколько раз превышает стоимость стандартных покрышек, поэтому многие умельцы пытаются изготовить такую резину самостоятельно.

Рекомендуем посмотреть видео о том, как изготовить шины низкого давления:

Шины низкого давления — описание

На микроавтобусы, небольшие грузовики и легковые машины устанавливают шины низкого давления. Они имеют меньше слоев корда, чем обычные шины, и они намного мягче, что обеспечивает транспорту хорошую и комфортную езду.

Улучшенную эластичность каркаса обеспечивают: большой объем внутри шины низкого давления; небольшая бортовая карма и намного тоньше боковины. Благодаря тому, что такие шины имеют очень хорошую амортизационную характеристику уровень и комфортабельность поездки намного увеличивается.

Маленькие неровности дороги никак не реагируют на автомобиль. Благодаря уменьшению вибраций, силы толчков и ударов машины все детали прослужат гораздо дольше.

Если у вас на пути встречаются разные виды дорог – грунтовое или асфальтное покрытие, шины низкого давления обеспечат отличное движения и не принесут никаких препятствий. Попав в яму на дороге, благодаря тому, что внутри покрышки имеется большое количество воздуха, исключается удар по ободу. Также снижается вероятность расслоения корда и перетирания нитей из-за хорошего эластичного каркаса.

Разновидности

На вездеходы, сельскохозяйственную технику и другие машины можно устанавливать два типа «резины» сверхнизкого давления – без камер и с камерой. Бескамерные изделия считаются более комфортными и безопасными при езде, они имеют сравнительно небольшой вес. Зато покрышки с камерами практически не подвержены повреждениям и разнообразным деформациям, так как они лучше противодействуют механическим нагрузкам.

Такие шины обычно устанавливают на машины с высокой грузоподъемностью

По функциональным параметрам и конструктивным особенностям ШНД, которыми оснащают вездеходы, бывают:

• Широкопрофильными. Их разрешено эксплуатировать на разнообразных рабочих давлениях. Такие шины обычно устанавливают на машины с высокой грузоподъемностью, так как широкопрофильные покрышки отличаются уникальной устойчивостью к качению фронтального типа. Визуально они имеют овальный профиль.
• Арочными. Эта резина в 3–5 раз шире, нежели стандартные шины, ее толщина находится на уровне 50–70 см. Арочные ШНД рекомендованы для монтажа на ведущие колеса. Вездеходы с такими покрышками преодолеют любое бездорожье (смотрите видео).
• Тороидными. Они бывают бескамерными и камерными, больше всего востребованы среди водителей, желающих сделать свое авто максимально проходимым на пересеченной местности. Профиль тороидных покрышек средний.

Эта резина в 3–5 раз шире, нежели стандартные шины, ее толщина находится на уровне 50–70 см

Также существуют и так называемые пневмокатки – шины с особыми грунтозацепами, которые выполняют функцию надежного ребра жесткости и увеличивают характеристики автомобиля при езде по необустроенным дорогам.

Преимущества

Как и все в нашем мире, шины низкого давления имеют ряд преимуществ:

• Имеют особую конструкцию, что обеспечивает большую площадь соприкосновения с дорогой. Это свойство придает автомобилю по-настоящему вездеходные качества;
• Обладают низким удельным давлением и гарантируют минимальную нагрузку на землю. Следовательно, такие колеса можно устанавливать на с/х технику и вездеходы;
• Увеличивают общий дорожный просвет автомобиля, что позволяет преодолевать даже самые сложные препятствия (в том числе и водные).

Недостатки

Один из недостатков заключается в том, что подобные шины все же предназначены для эксплуатации на стандартном асфальтовом покрытии. Также, если автомобиль оснащен покрышками низкого давления, владельцу транспортного средство настоятельно рекомендуется не увлекаться резкими поворотами, потому как профиль является слабым местом даже у высококачественных фирменных шин низкого давления – он может просто лопнуть.

Далеко не каждый владелец автомобиля со средним заработком способен позволить себя такую роскошь

Также логично, что у таких покрышек имеется еще один существенный недостаток – это их высокая стоимость. Далеко не каждый владелец автомобиля со средним заработком способен позволить себя такую роскошь. Для сравнения, одна такая шина может по стоимости превышать цену целого комплекта достаточно качественной зимней резины для стандартного легкового автомобиля.

Впрочем, некоторые предприимчивые автомобилисты, которые не желают переплачивать, добиваются эффекта колес низкого давления самостоятельно, при помощи свои рук.

Конструкционные особенности

В базовой комплектации квадроцикла предусмотрена жесткая блокировка дифференциала заднего моста, задний багажник и шланг для подкачки шин. Впереди и сзади машины установлены фаркопы, а сиденья и ручки оснащены системой подогрева, поэтому даже в холодную погоду водитель и пассажир будут чувствовать себя максимально комфортно.

Болотоход Росомаха может оснащаться:

• арочными расширителями;
• балкой дополнительного света со светодиодами на 72 Вт;
• съемной электрической лебедкой;
• стационарной электрической лебедкой;
• задним пластиковым кофром;
• передним и боковым кофрами;
• водонепроницаемой кофр-сумкой для хранения мобильного телефона;
• механической системой самоблокировки дифференциала заднего моста ИЖ-техно;
• комплектом блокировки на 1 или 2 моста.

При необходимости к квадроциклу Росомаха можно отдельно приобрести плавающий прицеп на обдирышах или заводских шинах, а также прицеп для транспортировки самого мотовездехода. Все машины оснащены бензобаком на 50 л.

Виды самодельных вездеходов

Легкие вездеходы, которые также называют каракаты на шинах низкого давления, пользуются высочайшим спросом, поскольку они отлично подходят для передвижения по бездорожью. Они выгодно отличаются от стандартных внедорожников, поскольку способны перемещаться при полном отсутствии дорожного покрытия в условиях пересеченной местности. Подобные изделия отличаются простой конструкцией и широкими функциональными возможностями, что делает их идеальным транспортным средством для использования в труднодоступных областях страны. Существует сразу несколько разновидностей подобного рода изделий, что позволяет каждому выбрать для себя оптимальный вариант. Среди них целесообразно упомянуть:

• пневмоходы лодочного типа, которые отличаются доступной стоимостью и простейшим устройством. Снабжаются силовым агрегатом подвесного типа, что позволяет им осуществлять передвижения по водоемам небольших размеров;
• гусеничные изделия, отлично подходящие для передвижения по болотам и водоемам с большим количеством растительности. Изготовить подобную конструкцию значительно сложнее, поскольку для этого потребуется подобрать подходящий гусеничный привод;
• болотоходы на шинах низкого давления — самый простой в изготовлении и перспективный тип, который может быть создан из подручных материалов с минимальными затратами.

Вездеходы пользуются популярностью для езды по заболоченной местности

Поскольку последняя разновидность является наиболее простой в сборке, целесообразно ознакомиться с ней подробнее. Подобные вездеходы работают по одинаковому принципу, предусматривающему использование колес большого размера для передвижения по бездорожью. Существует сразу несколько подвидов каракатов данной разновидности. Среди них следует отметить:

• полноприводные модели, предусматривающие использование КПП и ходовой от автомобилей. Отличается наличием полного привода, а также герметичным корпусом, изготовленным на основе лодки;
• трициклы — изделия с 3 колесами, собирается на основе ненужных мотоцикл, чаще всего отечественного производства;
• вездеход из мотоколяски — предполагает размещение силового агрегата под сиденьем, в качестве основы используется мотоколяска, а также детали автомобиля;
• модели, где основой выступают легковые транспортные средства либо квадроциклы.

Крайне важно перед изготовлением определиться с разновидностью вездехода, его моделью, а также раздобыть подходящие чертежи, что позволит не допустить ошибок в процессе самостоятельной сборки

Характеристики вездехода

Реальные характеристики вездехода на шинах низкого давления напрямую зависят от используемых узлов и элементов, а также разновидности устройства. Настоятельно рекомендуется использовать силовые агрегаты достаточной мощности, что позволит без каких-либо проблем преодолевать даже сложные препятствия.

3 Монтаж шин

Для этого следует выполнять ряд действий.

Первым делом надо подготовить внутреннюю поверхность одной половины диска к монтажу. Обычной кистью обрабатываем диск специальным бортовым герметиком. При необходимости герметик можно купить в комплекте с колесами.

Далее вставляются покрышка и распорное кольцо, или бедлок. Распорное кольцо выполнено из композиционных материалов, а именно морозоустойчивого пластика. Этот материал обеспечивает повышение физико-математических характеристик автомобиля. Если говорить простым языком, то он обеспечивает высокую стойкость к механическим повреждениям при ударах.

Распорные кольца для установки покрышек

После установки распорного кольца следует еще раз обработать герметиком внутреннюю часть диска, а именно внутренний желоб, в который помещается резиновое уплотнительное кольцо. В зависимости от назначения герметики используют разные, а именно многокомпонентные и однокомпонентные. Уплотнительное кольцо обеспечивает лучшее примыкание одной половины диска к другой.

После установки уплотнительного кольца его надо аккуратно проложить в желоб, управляя по всей окружности диска. Далее еще раз проходим слой герметиком в месте сопряжения двух половинок диска.

Следующим этапом идет обработка внешней стороны покрышки ботовым герметиком для обеспечения лучшего взаимодействия со второй половиной диска.

После установки диска прикручиваем алюминиевую ступичную часть. Ступичная часть подбирается отдельно, исходя из габаритов и веса автомобиля. Диск и ступичная часть соединяются болтами и самоконтрящимися гайками. Под болты и гайки следует установить плоские шайбы. Усилие затяжки тоже подбирается индивидуально.

Заключительный этап — накачка колеса. 0,6 атмосферы — показатель, который является средним и рабочим.

При выборе шин стоит руководствоваться целями и транспортом, на который они и будут монтироваться. Каждый из представленных видов отлично подходит для езды по бездорожью.

Как устроены

Шины делятся на камерные и бескамерные. Первый вариант обладает меньшей массой, но более склонен к деформации и механическим повреждениям.

Второй тип устойчив к нагрузкам, не деформируется, однако имеет низкую степень комфорта. Для его маркировки используется обозначение Tubeless. С боковых сторон изделие дополняется уплотнением, а внутреннее пространство — слоем толщиной 2 мм, обеспечивающим качественную герметизацию.

Устройство шины включает следующие элементы:

• протектор, обеспечивающий надежное сцепление с дорожным покрытием;
• каркас из синтетических или металлических нитей отвечает за прочностные характеристики;
• брекер представляет собой пояс из стального корда. Его функции: улучшить соединение с каркасом, предотвратить расслоение, повысить сопротивляемость к повреждениям;
• бортовые полосы, выполненные из натурального каучука, защищают от внешних факторов;
• крыльевая лента изготавливается из синтетического каучука, способствует повышению комфорта и управляемости;
• кольцевой стержень из стали помогает надежно закрепить шину на диске.

В случае шины низкого давления устанавливается разборной диск. Он обязательно оснащается устройством, препятствующим разбортировке (т. е. не позволяет покрышке соскочить с обода).

Технические характеристики

Всего существует 5 модификаций мотовездехода Росомаха, отличающихся между собой видом установленного моста, типом и объемом двигателя, крутящим моментом, габаритами и другими техническими характеристиками.

Квадроцикл Росомаха стандарт отличается следующими параметрами:

• длина, ширина и высота — 2850х1950х1600мм;
• размер шин-обдирышей — 1100х420 (производитель — завод «Урал»);
• клиренс — 400 мм;
• крутящий момент — 93H при 4100 об/мин;
• вес машины — 650 кг;
• объем ДВС — 997 см³;
• мощность мотора — 70 л.с.;
• бензиновый 1-литровый двигатель 1SZ-FE;
• мост — Suzuki Jimny;
• может развивать скорость до 60 км/ч;
• стоит от 650 тыс. руб. в зависимости от комплектации.

Модель Стандарт Plus имеет такие характеристики:

• длина, ширина и высота — 2850х1950х1600мм;
• размер шин — 1100х420 (производитель — завод «Урал»);
• клиренс — 400 мм;
• крутящий момент — 132H при 4400 об/мин;
• вес машины — 650 кг;
• объем ДВС — 1497 см³;
• мощность мотора — 109 л.с.;
• бензиновый 1,5-литровый двигатель 1NZ-FE;
• мост — Suzuki Jimny;
• может развивать скорость до 60 км/ч;
• стоит от 700 тыс. руб. в зависимости от комплектации.

Модель Extrime с мостами УАЗ имеет следующие параметры:

• длина, ширина и высота — 3100х2200х1700мм;
• размер шин — 1280х530 (производитель — завод «Трэкол») и 1200х600 (производитель — завод «Авторос»);
• клиренс — 450 мм;
• крутящий момент — 132H при 4400 об/мин;
• вес машины — 950 кг;
• объем ДВС — 1497 см³;
• мощность мотора — 109 л.с.;
• бензиновый 1-литровый двигатель 1NZ-FE;
• мост — УАЗ;
• может развивать скорость до 80 км/ч;
• стоит от 900 тыс. руб. в зависимости от комплектации.

Модель Extrime с мостами Toyota отличается следующими параметрами:

• длина, ширина и высота — 3100х2200х1700мм;
• размер шин — 1200х600 (производитель — завод «Авторос») и 1280х530 (производитель — завод «Трэкол»);
• клиренс — 450 мм;
• крутящий момент — 132H при 4400 об/мин;
• вес машины — 950 кг;
• объем ДВС — 1497 см³;
• мощность мотора — 109 л.с.;
• бензиновый 1,5-литровый двигатель 1NZ-FE;
• мост — Toyota;
• может развивать скорость до 80 км/ч;
• стоит от 950 тыс. руб. в зависимости от комплектации.

Модель Extrime Plus с мостами Toyota обладает такими характеристиками:

• размер кузова — 3200х2300х1850 мм;
• размер покрышек — 1350х700 (производитель — завод «Трэкол»);
• клиренс — 450 мм;
• обороты двигателя — 165H при 4400 об/мин;
• масса автомобиля — 1050 кг;
• объем мотора — 1794 см³;
• мощность двигателя — 140 л.с.;
• бензиновый двигатель на 1 л — 1ZZ-FE;
• мост — Toyota;
• максимальная скорость 80 км/ч;
• цена от 1 млн 50 тыс. руб. в зависимости от комплектации.

Угол опрокидывания машины составляет 47°, максимальная высота подъема — 45°, а продольный радиус проходимости — 1,7 м.

Виды вездеходов на шинах низкого давления с названиями, марками, техническими характеристиками

Заключение

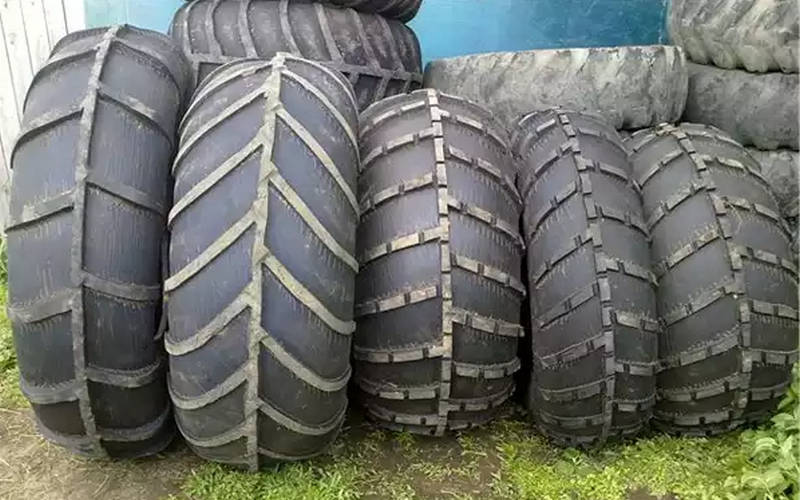

Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.

Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.

Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.

А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.

Источник rcycle.net

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами разберем поэтапно, как ободрать шины для вездехода. Ребята в основном их называют ободрыши, превматики, шины низкого давления.. Донорами для изготовления облегченных шин самодельных вездеходов в основном служат б/у покрышки от Отечественных тракторов и грузовых автомобилей, как показала практика лучшие от КРАЗа и КАМАЗа, тракторные Т-150. Вес таких покрышек в обычном состоянии очень велик для небольшого вездехода, но если ободрать верхний слой резины до плетеного корда, то вес шины существенно сократиться примерно до 30 кг. Конечно еще прибавит вес камера 4 кг, диск 16 кг, вообщем полностью укомплектованное колесо будет весить не более 50 кг, что вполне приемлемо для самодельного вездехода

Обдирка покрышек дело довольно серьезное и кропотливое, к нему нужно отнестись с особой ответственностью и аккуратностью, потому как одно неловкое движение ножом или пилой отправит заготовку в утиль.

Для начала нужно нанести разметку на колесо белым мелом, затем при помощи канцелярского ножа сделать надрезы. Извлечь металлическую часть корда в основании при помощи щипцов и электролебедки, а далее сдираем саму резину, как это делается смотрим далее..

Инструменты

1. электро-лебедка
2. трос
3. клещи
4. канцелярский нож
5. точило
6. бензопила
7. лом
8. монтажка

Материалы

1. покрышка от трактора или грузового автомобиля

Пошаговая инструкция по обдирке шин для вездехода своими руками.

И так, первым делом следует подготовить площадку где вы будете работать, а именно нужно неподвижно и надежно закрепить электролебедку к полу или стене. Далле при обдирке колесо тоже должно быть зафиксировано, делается это при помощи лома и отверстия в бетонном полу, куда вставляется лом и удерживает покрышку на месте. Так же понадобятся клещи и канцелярский нож и сменные лезвия к нему. Режущий инструмент и клещи. Затем необходимо подготовить покрышку, предварительно осмотрев на наличие порезов и трещин, металлической щеткой счистить образив и камушки застрявшие между протекторами. Нанести разметку при помощи мела. После чего можно начинать орудовать канцелярским ножом

ВНИМАНИЕ! Нож держим под углом, чтоб протектор получился в виде трапеции. Глубина реза строго до начала плетеного корда!Обратите внимание на нож, в таком положении должно быть лезвие

После чего необходимо удалить проволоку из основания колеса, для чего следует сделать надрез ровно по центру и так пройдя по всей окружности. Отступаем от края где то 1 см, режим на такую же глубину что и протектор.Чтобы добраться до проволоки, надо проделать окно, так же режем ножом. Срезаем резину и видим эту самую проволоку. Далее ее нужно поддеть, берем отвертку и начинаем вытаскивать понемногу.Передаем эстафету монтажке и подрезаем резину ножом. После того как будет вытащена более-менее приемлемая петля, то цепляем крюк троса от электролебедки, а само колесо стопорим при помощи лома, чтоб покрышка была неподвижна Выдираем проволоку при помощи лебедки, спокойно и не торопясь, по мере подрезаем резину чтоб проволока хорошо выходила наружу. После чего следует сделать надрез чуть выше посадочного места. Вставляются клещи в место разреза и зажимаются. И так же при помощи лебедки сдираем кольцо. Затем снова канцелярским ножом начинаем резать боковую часть покрышки по заранее размеченным линиям. Далле цепляем за край клещи и начинаем сдирать при помощи электролебедки. По краям подрезаем ножом, но будьте аккуратны не задевайте корд, работайте ножом снизу вверх. Далее переходим к немее трудоемкой работе по прорезанию протектора, делается это в основном при помощи бензо или электропил.Вот такие ободрыши в итоге должны у вас получиться. Большое спасибо за внимание, надеемся данный материал поможет вам. Если у Вас есть опыт в данном деле, то пожалуйста поделитесь с нами (форма для комментария ниже)
