Что такое сход-развал, и каким он должен быть

Как регулировать кастор, развал и схождение

В первую очередь необходимо проверить состояние всех деталей подвески. Если что-то вызывает подозрение, проведите ремонт. Без этого все регулировка подвески, в том числе развал или схождение своими руками, не имеет смысла. Лучше всего для регулировки подходят специальный стенд и ямные пути. Проблема в том, что ямные пути стоят от 70 тысяч рублей, а стенд еще дороже. Впрочем, ямные пути отличаются от смотровой ямы или ровной бетонной площадки лишь большей комфортностью работы, но на регулировки никак не влияют.

• Закатите автомобиль на стенд, ямные пути или ровную бетонную площадку, несколько раз сильно нажмите на кузов в районе всех колес. Затем установите руль так, чтобы передние колеса смотрели строго вперед.
• Регулировка кастора на подвеске Мак-Ферсон проводится перестановкой шайб, установленных на растяжке. На других типах подвески эта регулировка выполняется по-разному, поэтому внимательно читайте руководство по ремонту вашей машины.

Развал

• Для регулировки развала закрепите веревку с помощью скотча на крыле так, чтобы она проходила через центр колеса, но не касалась резины.
• К веревке подвесьте грузик (пара гаек на 14–24).
• С помощью штангенциркуля измерьте расстояние до веревки в верхней и нижней точке колесного диска. Если сверху расстояние до веревки больше, чем снизу, это положительный развал. Оптимальное значение развала написано в инструкции по обслуживанию и ремонту машины и может отличаться для различных автомобилей.

Схождение

Способ регулировки схождения зависит от типа подвески. На подвеске Мак-Ферсон для этого используют болт с эксцентриком, соединяющий поворотный кулак и амортизатор. Регулировка развала на других типах подвески производится с помощью специальных шайб. Более подробно эта операция описана в руководстве по ремонту автомобиля.

Если у вас отсутствует лазерный стенд или прибор для регулировки развала, то с помощью малярного скотча вертикально прикрепите к диску переднего колеса два одинаковых бруса толщиной 20–50 мм и подставьте табуретку или какую-то опору на уровне ступичного подшипника. Положите на опору длинную ровную рейку и прижмите ее к брускам. Измерьте расстояние от рейки до ближнего края заднего колесного диска и вычтите из полученного значения толщину бруска и половину разницы между шириной задней и передней колеи. Если результат отличается от нуля, проведите регулировку.

Более подробно эта операция описана в инструкции по ремонту вашей машины. Если вы не можете найти рейку, сгодится и линейка длиной не менее 1 метра, к которой необходимо с помощью малярного скотча прикрепить тонкую веревку.

Вариант с использованием натянутой веревки

Линейка должна лежать на подставке и плотно прилегать к брускам. Натяните веревку и внимательно смотрите, чтобы ее направление полностью совпадало с линейкой. Если смотреть вдоль веревки, то легко заметить отклонение даже в 2–3 мм. Натянув веревку, измерьте расстояние до ближнего края заднего колесного диска и проведите такие же вычисления, как описано выше. Но, такая процедура менее точна, чем с использованием рейки.

Вывод

Теперь вы знаете, как отрегулировать сход развал своими руками. Это поможет вам поддерживать свой автомобиль в исправном состоянии и безопасно ездить на нем. Такая регулировка по качеству уступает проверке на профессиональном стенде, но подходит для большинства легковых автомобилей, которые не ездят на скоростях свыше 150 км в час.

Для всех колёс

Развал

Колесо с отрицательным углом развала

Разва́л — между вертикалью и плоскостью вращения колеса. Развал считается отрицательным, если колёса направлены верхней стороной внутрь, и положительным, если верхней стороной наружу.

Развал на автомобиле с независимой или полунезависимой подвеской меняется с изменением крена автомобиля, и ещё с изменением загрузки. В тяжёлых грузовиках «Татра» развал задних колёс на незагруженном автомобиле настолько велик, что автомобиль едет опираясь только на внешние покрышки.

Развал обеспечивает максимальный контакт протектора шины с поверхностью дороги при движении автомобиля и устойчивость на поворотах. Отрицательный развал улучшает устойчивость в поворотах. Положительный развал применяется лишь в двух местах:

• на автомобилях с подвеской типа «Макферсон».
• на гоночных автомобилях, предназначенных для езды по овалам, на внутренних колёсах.

На двухрычажных подвесках развал, как правило, можно менять. Существует несколько способов изменения угла развала на автомобилях с таким типом подвески. Если необходимо изменить угол развала на несколько градусов, этого изменения можно добиться посредством установки болтов со смещенным центром тяжести, так называемых “Эксцентриков”. Такие болты устанавливаются вместо штатного крепления колеса и во время езды влияют на угол развала. Вариант изменения угла развала для многорычажной подвески – установка тяг стабилизатора регулируемой длины. Для автомобилей с независимой подвеской можно изменить угол развала, установив рычаги подвески с шарнирами. Таким образом можно будет отрегулировать угол развала колес, а затем закрепить колесо в нужном положении, затянув крепежные болты. На автомобилях с подвеской «Макферсон» уменьшение клиренса путём простого укорочения пружин приведёт к изменению всех четырёх углов установки колёс. Для изменения клиренса нужно менять весь узел крепления подвески.

Изначально измерялся при помощи отвесов и уровней различных систем, в настоящее время используются либо оптические датчики с компьютерной обработкой результатов, либо гравитационные датчики наклона.

На других языках: en:Camber angle.

Схождение

Схожде́ние — угол между направлением движения и плоскостью вращения колеса. Очень часто говорят о суммарном схождении двух колёс на одной оси. В некоторых автомобилях можно регулировать схождение как передних колёс, так и задних.

Схождение измеряют в градусах/минутах (знаки °’) и в миллиметрах. Схождение в миллиметрах  — это расстояние между задними кромками колёс, минус расстояние между передними кромками колёс(в справочниках обычно приводятся данные по штатным колёсам, при произвольном диаметре колеса необходим пересчёт). Это определение верно только в случае неповреждённых, правильно смонтированных колёс. В противном случае применяется процедура «ран-аут» (run out), вычитающая биение колеса из величины схождения.

Именно неправильно отрегулированное схождение является основной (но не единственной) причиной ускоренного износа покрышек. Одним из первых признаков неправильно установленного схождения является визг покрышек в повороте при небольшой скорости. При схождении в 5 и более мм покрышка полностью сотрётся менее чем за 1000 км.

На других языках: en:Toe (automotive).

Линейка для регулировки схода-развала

Диагностировать состояние сход-развала можно, используя особую линейку. Ее можно купить или сделать самостоятельно. Показания, полученные во время диагностики, записывайте. Не запутаться в них поможет таблица, приведенная ниже.

Таблица. Устройство регулировочной линейки.

Подобная конструкция отлично себя зарекомендовала при выполнении развала-схождения на разных моделях автомобиля и разных годов выпуска.

Самодельная линейка для регулировки схода-развала

Пошаговая инструкция

С помощью линейки нужно измерить расстояние между двумя точками колес, а затем продвинуть машину вперед, что прокрутить колеса на 180 градусов. Далее снова измеряется расстояние между точками колес. Разницу между первым и вторым показателем и нужно оценивать.

Регулировка схода-развала

То есть пошагово этот процесс выглядит примерно так:

Шаг 1. Делаем отметки на поверхности резины по двум сторонам.

Отметки на поверхности шины

Шаг 2. Измеряем промежуток между этими метками: нужно выполнить замеры как спереди, так и сзади.

Измерение промежутка между метками

Шаг 3. Вычисляем разницу и уже после этого выравниваем колеса под необходимые параметры.

Выравнивание колеса под нужные параметры

Признаки нарушения положения колёс

для того, чтобы определить необходимость проведения диагностики, следует руководствоваться следующими признаками:

• если колёса занимают прямое положение, перекладина руля остаётся смещенной в какую-либо сторону от горизонтали;
• на прямом ровном участке дороги, если отпустить руль, машина уходит в сторону;
• на прямом курсе автомобиль «рыскает» и ведёт себя неустойчиво;
• поворот руля отрабатывается с запозданием;
• рулевое управление слишком неподатливо («тугой руль»);
• при исправных тормозах машина при заносится в сторону на резком сбросе скорости;
• на длительных поворотных радиусах колёса касаются подкрылков;
• руль не принимает нормальную позицию при завершении автомобилем поворотного маневра;
• в процессе движения авто покрышки нетипично шуршат;
• шины автомобиля изнашиваются неравномерно (при том условии, что давление в них поддерживается в пределах требуемой нормы).

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Как и что мерить

Угол кастера измерить нельзя. Его уменьшение приводит к невозможности пройти поворот на скорости, а увеличение – к «утяжелению» руля. Обычно 2-3 градуса считают «спортивным» вариантом. От этого и нужно отталкиваться.

Для измерения углов схождения и развала достаточно располагать нитью и грузиком. Нулевой развал соответствует тому, что величины А и Б равны (рис. 52).

Измерение с помощью нити

«Нулевое схождение» тоже проверяется легко: измеряют расстояние В (рис. 51), зная о том, что колея передних и задних колёс отличается на 30 мм. Заднее колесо по сравнению с передним «утоплено» внутрь.

Для точного измерения угла схождения понадобится оборудование: сдвижная линейка или цепь с динамометром. Используется что-то одно.

Измерение угла схождения

Само «измерительное устройство» подносят спереди и сзади, затем полученные значения сравнивают. Для нуля градусов две цифры не должны отличаться.

Развал-схождение – что это такое?

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс, и как от них зависит поведение машины на дороге?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

• У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.
• У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).

Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Назначение углов установки колес

Во время движения автомобиля по дороге или по тому, что отдаленно можно назвать дорогой, колеса, подвешенные на элементах ходовой части, постоянно перемещаются, изменяют свое положение относительно кузова автомобиля. Перед инженерами встала проблема, связанная с постоянством контакта шины колеса с поверхностью, по которой оно катится. Самым простым решением стало введение такого геометрического параметра, как развал колес.

Примечание
Развал стал компенсационным параметром, позволяющим сохранить контакт колеса с дорогой.

Развал (он же Camber) — угол между вертикалью и плоскостью
вращения колеса.

Примечание
Если в обозначении развала стоит минус, значит верхняя часть колеса установлена внутрь кузова, если значение развала положительное, значит колесо установлено наружу (смотрите рисунок 6.28).

Рисунок 6.28 Развал колес.

Рисунок 6.29 Пример схождения передних управляемых колес.

Все, что связано с нехарактерным, неравномерным или чрезмерным износом протектора шин колес, так или иначе является результатом изменения такого геометрического параметра, как развал.

Схожде́ние колес — угол между направлением движения и плоскостью вращения колеса (рисунок 6.29). Измеряется в миллиметрах или углах.

Колесо подвешено на элементах ходовой части только с одной стороны. Во время движения по поверхности (если это колесо только управляемое), на него действуют силы и моменты, связанные с сопротивлением качению, — эти силы пытаются вывернуть колесо наружу. Для компенсации этих сил колеса сводят.

Примечание
В идеале, схождение колес необходимо изменять по мере увеличения нагрузок на колеса, например при увеличении скорости. Однако на практике такое применить крайне сложно, если вообще возможно. Поэтому, закладывая геометрические параметры ходовой части, схождение рассчитывают относительно крейсерской скорости автомобиля.

Примечание
Схождение колес применяется, в основном, на легковых автомобилях. Но существует и обратный схождению параметр – расхождение. Расхождение колес применяют на спортивных автомобилях, где нужна повышенная чувствительность автомобиля к управлению.

Продольный угол наклона оси поворота колеса (Caster, кастер) — угол между вертикалью и проекцией оси поворота колеса на продольную плоскость автомобиля (рисунок 6.30). Необходим для лучшей стабилизации автомобиля во время движения. Функция, так сказать, исключительно динамическая. Под стабилизацией в данном случае следует понимать способность управляемых колес оказывать сопротивление отклонению от нейтрального (соответствующего прямолинейному движению) положения и автоматически возвращаться к нему после прекращения действия внешних сил, вызвавших отклонение. Если представить себе подвеску, конструктивно исключающую наличие кастера, то все действия по стабилизации автомобиля легли бы на плечи водителя.

Примечание
Проявление действия кастера на практике мог наблюдать каждый, у кого есть велосипед. Ведь вилка управляемого колеса велосипеда также установлена под углом к вертикали. Именно этот угол позволяет нам ездить и поворачивать на велосипеде без рук (хотя не стоит забывать и об эффекте гироскопа).

Интересно
Эффект гироскопа наблюдали без исключения все, кто хоть раз в жизни играл с обычной юлой. Юла не падает, пока вращается, и если к краю диска приложить усилие и отпустить, она мгновенно вернется в вертикальное положение.

Рисунок 6.30 Пример продольного наклона оси поворота колеса.

Угол поперечного наклона (англ. Kingpin inclination, KPI) — угол между вертикалью и проекцией оси поворота колеса на поперечную плоскость автомобиля. Как было указано выше, угол продольного наклона оси поворота стабилизирует автомобиль на скорости. А что делать, если скорость движения относительно небольшая? Так или иначе, рулевое колесо должно стабилизироваться. Для этого в кинематику подвески ввели параметр «Поперечный угол наклона оси поворота колеса». В таком случае колесо, поворачиваясь, опускается. Следовательно, когда автомобиль стоит на поверхности, при повороте колес кузов приподнимается, и, как результат, возникают дополнительные усилия, стремящиеся вернуть колеса в исходное положение.

Установочные углы

Измерения всех установочных геометрических углов производятся в градусах, исключение составляет только угол схождения, который чаще всего в европейских странах измеряется в миллиметрах.

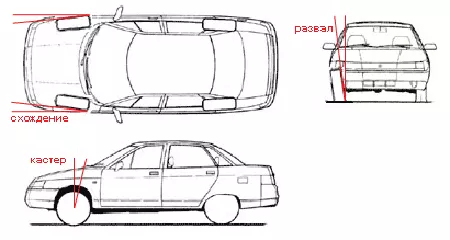

Параметры подвески автомобиля измеряются несколькими углами:

• схождение (Toe-in);
• развал (Gamber);
• кастер (Caster);
• продольный угол;
• поперечный угол;
• угол наклона шкворня.

Основными углами настроек являются первые три, то есть углы схождения, развала и кастера. Изменение любого из этих углов существенно влияют на геометрические параметры колес. Для того чтобы понять, что такое сход развал стоит детально рассмотреть каждый угол в отдельности.

Схождение (Toe-in)

Toe-in с английского переводится как сходимость колес и в основном имеет положительное значение, традиционно модели “Субару” имеют нулевое схождение, а отрицательные настройки используются исключительно на спортивных гоночных автомобилях.

Положительным схождением считается, когда передняя часть шины направлена вовнутрь к продольной центральной оси автомобиля, а отрицательным при отклонении наружу. Отклонение этого угла влияет:

• на повышенный износ шин;
• управляемость при повороте;
• дистанцию наката автомобиля.

На автомобилях с задним приводом вполне приемлемой нормой считается положительное схождение в пределах 1 — 2 миллиметров, а на автомашинах с передним приводом от 0 до 1,5 мм. Узлы регулировки находятся на рулевых тягах.

Развал (Gamber)

Угол развала может быть как положительным, так и отрицательным в зависимости от конструктивных особенностей подвески транспортного средства. На автомобилях с задним приводом обычно используются положительные отклонения от вертикальной оси колеса в диапазоне от 0 до +1 градуса. Автомашины с передним приводом в основном имеют отрицательный развал от 0 до -1 градуса. Существенные отклонения влияют на управляемость и способствуют износу протектора колеса.

Главными причинами нарушения угла Gamber являются:

При возникновении этих неисправностей колесо начинает отклоняться в сторону минусового развала, при этом происходит изменение схождения колес, довольно часто изменяется первоначальное положение руля, ощущается увод автомобиля, и появляются следы износа на протекторе на одной из сторон.

Стоит отметить, что не все автомобили, особенно легковые с подвеской системы Макферсон, имеют регулировочные узлы этого угла. На более ранних моделях для регулировки устанавливались эксцентричные болты на нижних рычагах или амортизаторных стойках. Так, к примеру, на модели ВАЗ 2108 верхний болт крепления амортизаторной стойки к цапфе эксцентрический, что позволяет производить регулировочные работы. Постепенно инженеры отказались от этой затеи. Поэтому в случае отклонения развала от заводских параметров причину следует искать в элементах ходовой части или геометрии кузова.

Кастер (Caster)

Очень важный и ответственный угол, нарушение параметров которого приводит к уводу автомобиля от прямолинейного движения, по сути, происходит смешение передней оси колес автомобиля по отношению к задней оси. Кастер стабилизирует управляемость автомобиля на высоких скоростях и обеспечивает при поворотах возвращение управляемых колес в исходное положение. Угол всегда имеет положительное значение, и чем он выше, тем устойчивее автомобиль на высокой скорости. На обычных автомобилях диапазон составляет от двух до пяти, а на спорткарах наклон достигает девяти и более градусов.

Причинами изменения наклона кастера могут быть:

• деформирован рычаг вследствие наезда на препятствие;
• разрушены сайлентблоки;
• поломана пружина;
• деформирована стойка амортизатора (система Макферсон);
• деформация переднего подрамника или кузова.

Практически все внедорожники имеют узлы, позволяющие регулировать углы установки колес, которые располагаются в месте крепления рычагов. Используются два способа регулировки:

• эксцентричные болты;
• регулировочные пластины или шайбы.

На ВАЗ 2121 узел находится на верхнем рычаге, применяются шайбы, посредством установки или удаления которых и производятся регулировочные работы. Импортные внедорожники имеют специальные эксцентрические болты, расположенные на нижних или верхних рычагах подвески.
