Механизм стеклоподъемника на ваз 2107

Фотоинструкция по установке электростеклоподъемников «ГРАНАТ» в передние двери ВАЗ-2104, -2105, -2107

Вы смотрели

Обращаем Ваше внимание, что установка электрических стеклоподъемников на автомобиль должна производиться в специализированных центрах квалифицированным персоналом. Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора

Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора.

Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.

Снимаем обивку дверей. Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания.

Демонтируем тросовый механизм.

Размечаем отверстия согласно инструкции.

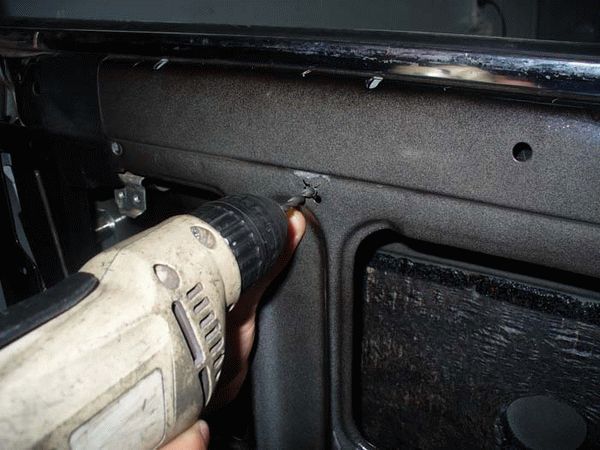

Делаем отверстия сверлом на 5.5

То же самое с нижним отверстием.

Заводим в дверь стеклоподъемник.

Фиксируем рейку в просверленных отверстиях.

Включением ЭСП, переводим каретку напротив технологического окна, опускаем стекло и совместив отверстия стеклодержателей с кареткой, крепим штатными винтами (места крепления показаны стрелками).

Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.

Стекло должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.

Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.

Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:

Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.

Пробным включением проверяем работоспособность стеклоподъемника.

Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.

Виды стеклоподъемников – чем порадует ВАЗ?

На автомобилях отечественного производства последнее время все чаще устанавливают электрические стеклоподъемники. Установка таких устройств началась на заре 2000-х годов. До этого все автомобили ВАЗ были оснащены обыкновенными тросовыми стеклоподъемниками с ручным типом управления.

Автомобиль ВАЗ 2107, выпуск которого начался в конце 80-х годов прошлого столетия, оснащен ручным типом стеклоподъемника. Данный тип управления стеклами привычный для большинства владельцев автомобилей ВАЗ. В модели ВАЗ 2110 уже стоит электрический стеклоподъемник, который намного удобней и практичнее, по сравнению с ручным типом управления. Электрические устройства не являются какой-то новинкой. В автомобилях импортного производства их начали устанавливать еще в 80-х годах, однако к нашему автопрому это «ноу-хау» дошло совсем недавно.

По типу работающего механизма стеклоподъемники можно разделить на несколько видов. Самые основные и широко применяемые в автомобилях ВАЗ 2107 – реечные, они требуют постоянного ухода и смазки. Очень часто бывает, что шестерни этого механизма состоят из пластмассы, из-за чего механизм изнашивается катастрофически быстро.

По типу конструкции им нужно намного больше места в автомобиле, чем тросовым. При использовании таких стеклоподъемников полностью исключен перекос стекла. Работа устройства заключается в передачи вращения шестерни, которая взаимодействует с линейным типом рейки, на которой размещена каретка стекла. Реечные стеклоподъемники надежны и издают меньше шума, чем тросовые.

Второй вид стеклоподъемников – на тросе, по своей конструкции они очень слабые и часто выходят из строя. Главным элементом таких стеклоподъемников является трос и крутящий механизм. Преимущество такого типа механизма перед остальными – его высокая ремонтопригодность. Произвести частичный или полный ремонт или замену деталей в таком стеклоподъемнике не составит труда. Чаще всего, происходит износ троса, так как он очень тонкий. Шестерни этого механизма сделаны из пластмассы и при перекосе стекла имеют свойство ломаться. Механизм тросового стеклоподъемника работает довольно медленно, особенно если этому препятствуют уплотнительные резинки стекла, поэтому электродвигатель имеет свойство перегреваться и выходить из строя.

Самые новые и недавно начавшие применяться в автомобилях ВАЗ 2110 стеклоподъемники – рычажные, их работа выполняется при помощи шарниров. Работают такие устройства очень быстро и не создают шума внутри салона автомобиля, однако потребляют немалое количество мощности. Применяют их только во взаимодействии с электроприводом. Работа стеклоподъемника происходит за счет выполнения определенного количества оборотов главной плоской шестерни, которая передает обороты на рычаги механизма. После этого рычаги выполняют вращение и перемещают основную пластину, на которой крепится стекло.

Главным недостатком в рычажном механизме является низкая скорость перемещения стекла – чем выше поднимается стекло, тем ниже скорость его перемещения. Главной особенностью рычажных стеклоподъемников являются малые размеры устройства механизма и возможность их установки на многие автомобили ВАЗ. Устанавливают данный тип на автомобили ВАЗ 2110 полной комплектации, так как он более дорогой и практичный в своем использовании. Если же в вашем автомобиле стоит тросовый или реечный механизм, тогда установка рычажного потребует некоторой модернизации автомобиля. Выполнять её лучше на специализированном автосервисе.

Важные моменты

последовательность установки ЭСП «Гранат» в задние двери ВАЗ 2107 аналогична той, что изложена выше, поскольку задние двери отличаются от передних лишь расположением ручки стеклоподъёмника: она смещена на 4 см влево. Соответственно, высверливаемые крепёжные отверстия будут смещены на такое же расстояние. Кроме того, если автовладелец желает установить ЭСП на все 4 двери, ему придётся купить не один, а два комплекта ЭСП «Гранат» (поскольку 1 комплект рассчитан только на 2 двери);
устанавливаемый в дверь ЭСП должен быть, во-первых, полностью собран, а во-вторых, сам механизм ЭСП должен находиться в крайнем нижнем положении, на самом конце вертикальной рейки. В противном случае ЭСП просто не пройдёт в технологическое отверстие двери;
разгибая отвёрткой стопорную шайбу на ручке стеклоподъёмника, не стоит прилагать больших усилий: это хрупкая деталь, которая легко ломается;
это правило относится и к заглушкам на обшивке двери: они тоже легко ломаются при извлечении. А найти сегодня в продаже новые дверные заглушки на ВАЗ 2107 почти невозможно;
проверяя работу ЭСП, особое внимание следует обращать на плавность движения стекла и на звук, который оно издаёт. Если движущееся стекло пронзительно скрипит, значит, необходимо ослабить крепёжные болты на вертикальной рейке

Если скрип не исчез, болты на рейке необходимо выкрутить, подложить под них пару шайб высотой 2 мм и вкрутить болты на место. Если проблема не ушла и после этого, следует нанести силиконовую смазку на уплотнитель, из которого выдвигается стекло. Причём смазывать рекомендуется только внутреннюю половину уплотнителя (ту, что находится в салоне);

Установка электрических стеклоподъёмников — задача, которая вполне по силам среднестатистическому автолюбителю, при условии, что он ещё не забыл школьный курс физики и представляет себе, что такое электросхема. Тогда с установкой и подключением ЭСП проблем возникнуть не должно, тем более что каждый комплект снабжается весьма подробной инструкцией по монтажу. Ну а если с физикой в школе были проблемы, выход один: обратиться к специалистам в сервисный центр. Но в этом случае автолюбителю придётся изрядно раскошелиться.

Стеклоподъёмник для ВАЗ 2107

Стеклоподъёмники на ВАЗ 2107, как и на других автомобилях, являются необходимым элементом комфорта и управлением климата в салоне. Штатные стеклоподъёмники на передних и задних дверях в народе не слишком лестно именуются «костылями». Их пластиковые ручки при не слишком бережной эксплуатации автомобиля склонны обламываться, за ручку можно зацепиться краем одежды, и тогда может потребоваться замена деталей. Для тюнинга салона давно используются электростеклоподъёмники, пусть даже передних дверей. Их установка весьма желанна. В то время как пассажир ищет ручку, водитель с гордостью показывает на кнопку. О схеме подключения электростеклоподъёмников обязательно расскажем в следующих статьях.

Устройство стеклоподъёмника несложно, но имеются различия в устройстве механизма на передних и задних дверях. Спереди принципиальная схема его такова:

Схема может быть разделена на:

• внутренние части, к которым относятся ручка 1, облицовка и фиксатор 2, розетка 3;
• механизм стеклоподъёмника, к которому относятся сам звёздчатый механизм намотки 4, кронштейны 5, нижние ролики 11, натяжной ролик 13, болт 12;
• трос 10 – единственный гибкий элемент конструкции;
• механизм крепежа стекла – винты 6, прижимные пластинки 7.

Необходимо отметить, что в отличие от более старых моделей «классики», переднее стекло на ВАЗ 2107 представляет собой не четырёхугольник в виде параллелепипеда, а пятиугольник, так как на «семёрке» не предусмотрена отдельная форточка. Поэтому на «семёрке» изменена и установка, подача, и расположение троса. Дополнительно, как видно на рисунке, механизм подключения стекла на ВАЗ 2107 имеет четвёртый натяжной ролик, в отличие от трёх роликов на прочей «классике». Поэтому для того, чтобы снять стеклоподъёмник, нужно знать эти отличия. В этом случае ремонт будет несложным.

Работа стеклоподъёмника отрегулирована на заводе, возможна самостоятельная установка и замена, но при этом нужно выполнить её правильно. Иначе механизм будет заедать, или при работе будут возникать призвуки, такие, как похрустывание и треск. Поэтому перед тем, как выполнять ремонт своими руками, нужно внимательно изучить устройство.

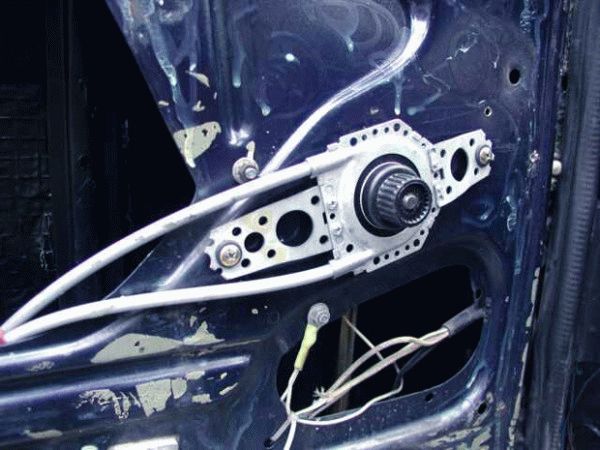

Так выглядит главная деталь – механизм стеклоподъёмника. Чтобы её снять, нужно вначале снять обшивку двери.

Схема расположения деталей механизма стеклоподъёмника задних стёкол.

Задние стёкла, в отличие от передних, опускаются не полностью, а остаётся около 5 см. Схема задних стёкол не отличается от таковой на остальных моделях «Жигулей». Этот механизм ставится не только на ВАЗ 2107 по той причине, что форма прямоугольника задних стёкол у всех моделей «классики» одинакова. В случае подключения электрического привода стеклоподъёмников на задние стёкла сохраняются эти 5 см.

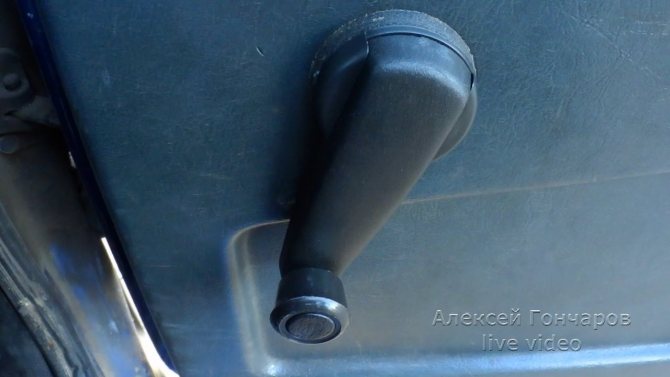

Одной из самых частых поломок является поломка ручки 1, как на передних, так и на задних стеклоподъёмниках. В случае поломки требуется её замена, так как ремонт поломанной ручки нецелесообразен.

Замена ручки происходит следующим образом: снять ручку управления стеклоподъёмником очень просто, только вначале освободите её от фиксатора из пластика, который можно просто поддеть. Для этого отвёрткой с плоским шлицем отодвигается наружное кольцо от внутреннего. После этого вынимается фиксатор, который также называется стопорным кольцом. После этого ручка легко снимается и можно установить другую. Как это делается, показано на видео:

Замена ручки стеклоподъемника ВАЗ-2109 (2106-21099). как снять/поставить ручку

Как видно, для того, чтобы просто поменять ручку, совсем необязательно обращаться в автосервис. Такой простой ремонт может каждый провести сам, достаточно иметь отвёртку.

стеклоподемник

Ремонт ВАЗ 2101 (Жигули) : Регулировка стеклоподъемника

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.
3. Регулировка стеклоподъемника

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Для регулировки снимите обивку двери и опустите стекло вниз. Ослабьте винты 3 прижимной пластины троса 4. Затем опустите стекло до упора в резиновый буфер 2, поверните ось ручки стеклоподъемника в направлении опускания стекол до предела, а затем на пол-оборота в обратном направлении (1 – обойма).
2. При таком положении стекла и троса закрепите трос в обойме стекла; этим обеспечивается точное перемещение стекла из нижнего положения в верхнее.
3. Плавность работы механизма стеклоподъемника регулируется натяжением троса привода, для чего передвигается натяжной ролик.

Скачать информацию со страницы

↓ Комментарии ↓

1. Технические данные 1.0 Технические данные 1.1 Основные габаритные размеры автомобиля ВАЗ–2101 1.2 Основные габаритные размеры автомобиля ВАЗ–21011 1.3 Основные габаритные размеры автомобиля ВАЗ–2102 1.4 Техническая характеристика автомобилей 1.5 Органы управления и контрольные приборы 1.6 Выключатель зажигания 1.7 Органы управления вентиляцией и отоплением салона

2. Эксплуатация и обслуживание 2.0 Эксплуатация и обслуживание 2.1. Эксплуатация автомобиля 2.2. Техническое обслуживание автомобиля

3. Двигатель 3.0 Двигатель 3.1 Особенности устройства 3.2 Возможные неисправности двигателя, их причины и методы устранения 3.3 Снятие и установка двигателя 3.4 Разборка двигателя 3.5 Сборка двигателя 3.6 Стендовые испытания двигателя 3.7 Проверка двигателя на автомобиле 3.8. Блок цилиндров 3.9. Поршни и шатуны 3.10. Коленчатый вал и маховик 3.11. Головка цилиндров и клапанный механизм 3.12. Распределительный вал и его привод 3.13. Система охлаждения 3.14. Система смазки

4. Топливная система 4.0 Топливная система 4.1. Система питания 4.2. Карбюратор

5. Система зажигания 5.0 Система зажигания 5.1 Установка момента зажигания 5.2 Зазор между контактами прерывателя в распределителе зажигания 5.3. Проверка приборов зажигания на стенде 5.4 Возможные неисправности зажигания, их причины и методы устранения

6. Система запуска и зарядки 6.0 Система запуска и зарядки 6.1. Аккумуляторная батарея 6.2. Генератор 6.3. Стартер

7. Трансмиссия 7.0 Трансмиссия 7.1. Сцепление 7.2. Коробка передач 7.3. Карданная передача 7.4. Задний мост

8. Ходовая часть 8.0 Ходовая часть 8.1. Передняя подвеска 8.2. Задняя подвеска 8.3. Амортизаторы 8.4 Возможные неисправности ходовой части, их причины и методы устранения

9. Рулевое управление 9.0 Рулевое управление 9.1 Особенности устройства 9.2. Осмотр, проверка и регулировка рулевого управления 9.3. Рулевой механизм 9.4. Тяги и шаровые шарниры рулевого привода 9.5. Кронштейн маятникового рычага 9.6 Возможные неисправности рулевого управления

10. Тормозная система 10.0 Тормозная система 10.1. Особенности устройства 10.2. Проверка и регулировка тормозов 10.3. Кронштейн педалей сцепления и тормоза 10.4. Главный цилиндр 10.5. Передние тормоза 10.6. Задние тормоза 10.7. Регулятор давления задних тормозов 10.8. Стояночный тормоз 10.9 Возможные неисправности тормозов, их причины и методы устранения

11. Электрооборудование 11.0 Электрооборудование 11.1. Схемы электрооборудования 11.2. Освещение и световая сигнализация 11.3. Звуковые сигналы 11.4. Стеклоочиститель 11.5. Электродвигатель отопителя 11.6. Контрольные приборы

12. Кузов 12.0 Кузов 12.1 Особенности устройства 12.2. Ремонт остова кузова 12.3. Лакокрасочные покрытия 12.4. Антикоррозионная защита кузова 12.5. Двери 12.6. Капот, крышка багажника, бамперы 12.7. Остекление кузова и омыватель ветрового стекла 12.8 Панель приборов 12.8. Снятие и установка 12.9. Сиденья 12.10. Отопитель

13. Особенности ремонта 13.0 Особенности ремонта 13.1. Автомобиль ВАЗ–21011 13.2 Автомобили ВАЗ–21013 13.3. Автомобиль ВАЗ–2102 13.4 Автомобили ВАЗ–21021 и ВАЗ–21023

14. Приложения 14.0 Приложения 14.1 Моменты затягивания резьбовых соединений 14.2 Инструменты для ремонта и технического обслуживания автомобилей 14.3 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 14.4 Основные данные для регулировок и контроля

Пособие по установке подъемника стекла ВАЗ 2107

Процесс установки состоит из следующих этапов:

1. Сначала следует тщательно изучить инструкцию по установке, которая прилагается к набору.
2. Далее для обеспечения безопасности при выполнении установки, необходимо отключить электропитание автомобиля.
3. Затем нужно поднять до упора вверх стекло и зафиксировать его скотчем.
4. Далее по описанной раннее схеме необходимо снять старый подъемный механизм.
5. Выбираем место для электромотора, обычно его размещают в нижней части дверей. Прикладываем электромотор в выбранное место и делаем разметку для крепежа.
6. С помощью дрели по разметке делаем отверстия для установки механизма.
7. Монтируем ЭПС на выбранное место и закрепляем его с помощью крепежа.Установка механизма на штатное место

   В комплекте с ЭСП идут саморезы, но лучше их заменить на винты с гайками и шайбой гровером для фиксации.

8. После установки электромотора, который крепится с помощью длинных болтов, обязательно нужно положить по две гайки между дверью и кронштейнами электромотора. Таким образом, во время эксплуатации можно избежать трения троса по окантовке двери.
9. Далее нужно уложить трос на штатное место между роликами. По инструкции трубки тросиков должны обязательно пересекаться внутри двери.
10. Затем следует найти место для посадочных мест кнопок управления подъемником и подготовить их. Лучше всего для этого подходит панель приборов и ручка дверей. Один из вариантов – замена штатных кнопок на приборной панели.Установка планки на двери
11. Опускаем стекло вниз. Закрепляем стекло в монтажной рейке. Все операции выполняем аккуратно так, чтобы не повредить хрупкие детали.
12. На следующем этапе будем подключать электропроводку. Перед этим нужно внимательно изучить принципиальную схему подключения, которая имеется в комплекте поставки. Установку следует выполнять строго по схеме.Схема подключения электропроводки
13. Сначала нужно подвести провода к центральной консоли машины. Они протягиваются через защитную гофрированную трубу. Лучше кинуть отдельный провод с предохранителем, чтобы не нагружать провода прикуривателя!
14. Через подготовленные отверстия для управляющих кнопок на приборной панели выводим провода, подключаем и укладываем на предназначенное место для них место.Кнопки управления стекломподъемным механизмом
15. При подключении силового контура электрических подъемников для стекла к бортовой электро сети автомобиля обязательно нужно использовать предохранители. Схема, по которой монтируется электропроводка, должна обеспечивать использование электроприводов только при включенном силовом агрегате.
16. Провода, которые проходят в салоне, нужно изолировать пластиковыми трубками. Укладывать их следует под обшивку.
17. После монтажа электропроводки подключаем отрицательную клемму к аккумулятору.

На этом замена механических стеклоподъемников на ВАЗ 2107 на электрические своими руками завершена. Теперь можно приступать к проверке и регулировке установленного устройства.

Воспользовавшись установленным электрическим приводом, поднимаем стекло вверх. Необходимо настроить механизма так, чтобы при поднятом до упора стекле нигде не осталось зазоров.  После проверки и регулировки, нужно поставить на место обшивку дверей в обратном порядке. Вместо ручки механического стеклоподъемника устанавливаем заглушку.

Установка электрических стеклоподъемников своими руками повышает комфорт водителю и пассажирам благодаря возможности с помощью кнопки управлять открытием и закрытием бокового стекла. Кроме того, наличие электростеклоподъемников позволяет настроить сигнализацию так, чтобы при постановке на охрану все стекла автоматически закрывались.

Установка электростеклоподъёмников на ВАЗ 2107

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

1. С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
2. С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

Как установить электростеклоподъёмник на ВАЗ 2107

Произвести монтаж электрических стеклоподъёмников достаточно сложно, но возможно. Работы удобнее проводить в гараже или закрытом боксе.

Вам потребуется комплект стеклоподъёмников, гаечные ключи, отвёртки, пассатижи, болты и гайки разных размеров, фиксаторы для стекла, провода и предохранители. В процессе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей. Перед установкой обязательно изучите инструкцию.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ 2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Важный этап после монтажа самого механизма электростеклоподъёмника — установить кнопки управления подъёмом и опусканием стекла. В автомобиле ВАЗ 2107 места для таких кнопок, естественно, не предусматривались, поэтому удобное для вас расположение вы можете выбрать самостоятельно. Учтите, что чем дальше вы расположите кнопки от двери, тем длиннее понадобятся провода. Поэтому удобнее расположить их на внутренней дверной ручке.

Порядок работ по установке электростеклоподъёмников на ВАЗ 2107 следующий:

1. Отключить клеммы аккумуляторной батареи автомобиля во избежание возможности замыкания проводки.
2. Поднять стекло вверх, закрепив его скотчем, чтобы оно не упало, когда будут сняты крепления механического стеклоподъёмника.
3. Снять заводской стеклоподъёмник.

Видео: установка электрических стеклоподъёмников на ВАЗ 2107

Итак, мы рассмотрели устройство, виды и основные неисправности стеклоподъёмников ВАЗ 2107. Заводом предусмотрена конструкция ручных стеклоподъёмников, тросовых или реечных. Наиболее частые неисправности таких стеклоподъёмников — это перекручивание или обрыв троса, износ шестерёнок, ослабление крепления натяжного ролика, что приводит к скрипам, заклиниванию, падению стекла. Исправить большинство поломок можно самостоятельно, чаще всего путём переустановки троса или замены всего механизма. Для повышения комфорта управления ВАЗ 2107 можно установить электрические стеклоподъёмники, а благодаря приведённой пошаговой инструкции сделать это можно самостоятельно.

Как Поменять Стеклоподъемник На Ваз 2107

Как поменять стеклоподъемник на ВАЗ-2107

Окна в любом автомобиле должны быть в хорошем рабочем состоянии, даже если они используются редко. С завода ВАЗ-2107 имеет кабельные подъемники с ручным управлением. Если на автомобиле установлен электропривод, это уже указывает на то, что владелец автомобиля просмотрел вид. В этой статье мы рассмотрим, как самостоятельно заменить блок питания на «семейный».

Особенности дизайна

Большинство владельцев седьмой модели нового поколения уверены в процессе замена стеклоподъемников несколько сложно. Это связано с тем, что стекло крепится к опорам и кабелю не в одном месте, а в двух местах. Это решение требовало добавления другого видео. 4 из них в настоящее время используются (три для направления, один для натяжения).

Его вполне можно заменить простыми инструментами:

Пошаговая замена у входной двери

Установить новый электрическое окно, Вы должны сначала удалить старый механизм.

1. Удалите три винта, которые крепят ручку к двери.
2. Снимите ручку.
3. Снимите обшивку с двери.

Перед разборкой заводской лебедки соедините две проволочные ветви.

Это необходимо для того, чтобы трос не выпал из канавок в барабане и механизм можно было использовать повторно.

Структурное удаление выглядит следующим образом:

1. Опустите стекло на один оборот ручки стеклоподъемника, чтобы через технологические дверные проемы вы могли добраться до кабельного замка и стеклянных опор.
2. Один винт должен быть полностью отвинчен, а другой слегка ослаблен на кронштейне, чтобы закрепить трос на выступе подшипника. Выведи это.
3. Поднимите стекло в самое верхнее положение и закрепите его стандартной отверткой. Вы можете использовать другие инструменты в вашем распоряжении.
4. Возьмите ключ на 10 и слегка ослабьте гайку, который крепится натяжной ролик. Он сосредоточен под дверью.
5. Снимите трос с натяжения и три направляющих катушки.
6. Удалить три гайки это прикрепить блок питания для окон на двери.
7. Ослабьте 2 гайки крепления направляющей канавки и сдвиньте ее вправо.
8. Завершающим этапом является снятие окна с двери.

Электростеклоподъемник

как заменить ручной оконный контроллер ключами [проект VAS 2104]

Сняв механизм, вы можете проверить, как вращаются ролики.

Установка нового стеклоподъемника

Новый механизм должен иметь кронштейн, который закрепляет две кабельные ветви. Его не следует удалять до завершения установки.

В общем, процесс установки выглядит так так:

1. Установка и закрепление корпуса в «своем» месте.
2. Монтаж кабелей вокруг роликов.
3. Крепление стеклянных зажимов с помощью кабеля. Он крепится винтами с 2 кронштейнами.
4. Установка направляющей канавки.
5. Натяжение кабеля.
6. Кронштейн теперь удален, который закрепляет ответвления кабеля.
7. Установка дверей и обшивки дверей.

Вы можете провести кабель вокруг роликов двумя способами через опору ролика (верхнюю или нижнюю). Если планка проходит через нижний ролик, кабель проходит так:

1. Левый направляющий ролик (внизу).
2. Левая направляющая (сверху).
3. Центральная катушка натяжения (снизу).
4. Направляющий элемент в правом верхнем углу.

Если вы замените переднее стеклоподъемник, его можно будет обойти через верхнюю катушку в обратном направлении.

1. Опустите стекло в нижнее положение.
2. Поверните ручку полностью, чтобы опустить стекло.
3. Отрегулируйте натяжение троса, перемещая нужный ролик.
4. Затяните болт, который крепит ролик.

Обратите внимание, что растяжки должны быть чувствительными. Кабель не должен тянуться, но он также не должен висеть

Если скрип появляется после установки нового механизма, сделайте следующее:

1. Отпустите и снимите трос с роликов.
2. Скрестите нижнюю и верхнюю ветви, выходящие из барабана механизма.
3. Повторите процедуру установки и натяжения.

Краткие инструкции по замене механизма

В общем, процедура замены стеклоподъемника выглядит примерно так:

1. Отделка двери снята.
2. Кабель отсоединен от зажимов, удерживающих стекло.
3. Трос снят с роликов.
4. Направляющий канал и подъемный механизм затем удаляются.
5. Установка нового стеклоподъемника.
6. Заправка кабеля.
7. Монтаж стеклянных кронштейнов и натяжение кабеля.
8. Установка отделка дверей обратно.

Подводя итог, отметим, что процесс замена стеклоподъемников На ВАЗ-2107 это полностью выполненная задача для автовладельца. В процессе ремонта главное внимательно следовать всем рекомендациям и установка нового механизма не станет для вас проблемой.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

Замена стеклоподъемника и его тросика на ваз 2107

Стеклоподъемники в автомобиле должны быть всегда в исправном состоянии, несмотря на то, что данный механизм используется далеко не при каждой поездке. На автомобилях семейства «Жигули» в заводском исполнении установлены тросовые стеклоподъемники с ручным приводом. Присутствие электростеклоподъемников говорит о доработке автомобиля владельцем. К тому же, они имеют иное устройство и относятся к категории реечных стеклоподъемников.

Замена стеклоподъемника ВАЗ 2107 осложнена стесненным пространством внутри двери.

Рассмотрим процедуру замены тросового стеклоподъемника в передних дверях ВАЗ 2107, 2106.

• Снимаем дверную салонную ручку, ручку открывания двери и ручку привода стеклоподъемника. Отворачиваем кнопку блокировки замка двери. Демонтируем дверную обшивку.
• Снимаем прижимные пластины троса (их 2 шт.). Затем опускаем стекло в нижнее положение.
• Ослабляем крепление натяжного ролика с помощью ключа на 10. После этого, сдвинув натяжной ролик снимаем трос с ролика.
• Выполнив все три вышеуказанных пункта, можно произвести замена тросика стеклоподъемника ВАЗ 2107, 2106.
• Далее откручиваем оставшиеся три гайки крепления механизма стеклоподъемника. Делаем это ключом на 8
• Когда все крепления механизма стеклоподъемника откручены, его можно вынуть через технологическое отверстие в двери, приподняв само стекло.
• Перед установкой нового механизма стеклоподъемника смазываем трос.
• Необходимо помнить, что на верхний ролик подается нижняя ветвь троса стеклоподъемника, а верхняя ветвь идет соответственно вниз. Поэтому, чтобы трос не запутался, необходимо применить проволоку, которая исключит запутывание троса. После установки троса и регулировки всей работы механизма, проволока убирается.
• В механизме присутствует невидимый верхний ролик. На первый взгляд, одеть на него трос – неразрешимая проблема. Поступаем так — делаем на вершине троса незамкнутую петлю и поднимаем ее в проем двери, где расположен «слепой» ролик. Начинаем петлей делать зацепляющие движения (вверх-вниз), и в одной из попыток вы накинете петлю на ролик и сразу подтяните трос вниз, чтобы он не смог соскочить с ролика.
• Дальнейшую установку проводим в последовательности, обратной снятию.
• Проводим регулировку механизма, проверяем плавность перемещения стекла. После этого делаем окончательную затяжку гаек.

На этом замена стеклоподъемника ВАЗ 2107 завершена.

Предыдущие записи из категории: ВАЗ 2107

Замена замка зажигания ваз 2107, 2106, 2105, 2101 выполняется в такой последовательности: в начале отсоедините с аккумулятора минусовую клемму. Демонтируйте пластмассовый корпус рулевой колонки.

Замена тормозных колодок ваз 2107, 2106

В процессе эксплуатации автомобиля происходит неизбежный износ тормозных колодок. Это нормальное явление. Замена тормозных колодок ваз 2107, 2106 производится после оценки степени износа колодок. Важным показателем выступает толщина колодок.

Прокачка тормозной системы ваз 2107, 2106 после замены тормозной жидкости

Прокачка тормозной системы ваз 2107, 2106 необходима после замены тормозной жидкости, а также для удаления остатков воздуха из гидросистемы при замене и ремонте отдельных узлов тормозной системы ваз 2107, 2106. Прокачку тормозной системы необходимо выполнять с напарником.

Замена тормозного барабана на ваз 2107

Замена тормозного барабана ваз 2107, 2106 производится в следующей последовательности: 1. Поддомкратьте заднюю часть автомобиля и снимите колесо. 2. Накидным ключом на 12 выверните две направляющих шпильки.

Ремонт тормозных цилиндров передних колес ваз 2107, 2106

Ремонт тормозных цилиндров передних колес ваз 2107, 2106 осуществляется следующим образом. Для начала нужно снять суппорт с колеса авто(см. Замена суппорта тормоза переднего колеса ваз 2107, 2016) и зажать его в тиски.

Установка электрических подъёмников стекла на ваз 2107

Электростеклоподъёмник для ваз 2107

Следует отметить, что автомобилестроение не стоит на месте и постоянно развивается. Талантливые инженеры довольно часто радуют нас техническими новинками. К одним из таких новинок, до недавнего времени, относился электропривод подъёмного механизма стекла. С появлением данного устройства, для владельцев «семёрки», весьма актуальным стал вопрос о том, как установить электростеклоподъемники на ваз 2107. Сегодня применяется немало таких устройств различных марок и брендов, как отечественных, так и зарубежных производителей. К отечественным представителям данного назначения агрегатов относятся, на пример, такие как «Катран», «Форвард» и «Гранат». Однако, при установке электроподъёмника на ваз 2107, существует определённая проблема. Дело в том, что стекло данной модели опускается по всей длине двери (в данной конструкции нет поворотной форточки) и, для установки вышеупомянутых моделей подъёмников, очень мало места. Выход из данной ситуации всё-таки есть. На «семёрку» вполне подходит подъёмник зарубежного производства компании SPAL. В данном случае весьма неплохо зарекомендовала себя модель Delux. Конечно, цена на эту модель оставляет желать лучшего, но она того стоит. Производиться установка следующим образом:

• Вначале необходимо основательно изучить инструкцию.
• Затем, для безопасности проведения работ, отсоединяем провода от клемм аккумулятора.
• Далее необходимо поднять стекло вверх до упора и закрепить его скотчем.
• Затем снимаем старый механический подъёмник.
• Выбираем место и, согласно инструкции, устанавливаем электромотор.
• Укладываем на штатное место трос.
• Далее необходимо подготовить посадочные отверстия для кнопок включения подъёмника. Наиболее удобными местами будут ручка двери и панель приборов.
• В соответствии со схемой, предоставленной в инструкции, подключаем электропровода.
• Устанавливаем подсоединённые кнопки на свои места.

Замена выполнена. Далее необходимо подсоединить необходимые провода к клеммам аккумулятора и проверить работоспособность нового устройства. Ниже представлено видео, которое позволит вам наглядно изучить некоторые проблемы, возникающие при установке подъёмника.
