Размещение главных блоков Tomahawk 9010

Рекомендуемые места установки основных элементов сигнализации.

Блок управления охранной системой расположите в салоне автомобиля. Он имеет небольшие габаритные размеры и его место под панелью приборов.
Сирену расположите в двигательном отсеке. Она не должна быть доступна через нижнее отверстие. Провода от сирены сразу же заведите внутрь автомобиля, защитив их от окисления.
Шок – сенсор установите внутри салона машины. Прикрепите его к металлической части кузова саморезами или скотчем. Не устанавливайте устройство на пластиковые детали – это не обеспечит ему корректной работы.
Концевые выключатели дверей, капота, багажника врежьте в защищённые от влаги места. При закрытых элементах доступа к выключателям быть не должно.
Все сильноточные линии электропередач защитите предохранителями соответствующего номинала.

Как запрограммировать важные опции

Сигнализации tomahawk 9030 (инструкция по эксплуатации)

Для программирования блока Томагавк tw-9010 вам понадобятся:

Хотя бы один брелок, воспринимаемый системой;
Действующая кнопка Override;
Перед выполнением любых операций снимите авто с охраны.

Возьмите основной брелок, нажмите кнопку «Замок». Если экран отображает «закрытый замок», нажмите клавишу еще раз.

Набор опций, задаваемых программно, приведен в любом руководстве к сигналке Томагавк. Брелки снабжены четырьмя кнопками, а значение задают, нажимая одну:

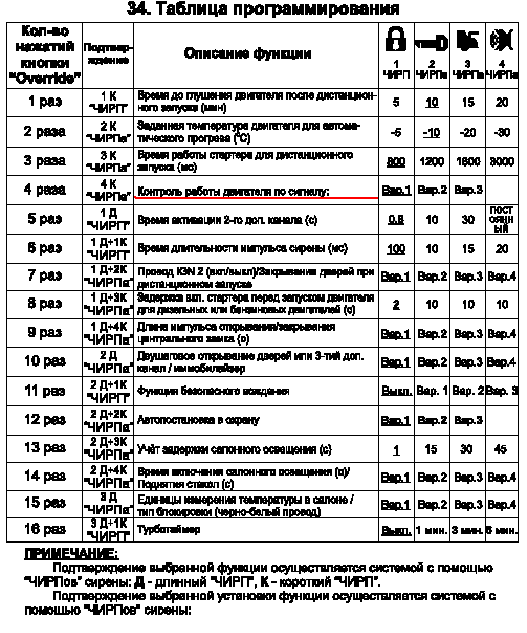

Скриншот инструкции к tw-9010

Запрограммируем систему на контроль «по таходатчику»:

Когда сигналка снята с охраны, а двери закрыты, включите зажигание без запуска мотора;
Нажмите Override 6 раз;
Выключите зажигание (прозвучит сигнал «чирп»).

Теперь, нажмите Override 4 раза подряд. Затем, выберите «значение 3», взяв брелок и нажав кнопку «Багажник».

Дальше брелки не понадобятся. Выполните шаги «1-3», нажав Override 9 раз. Если подключен светодиод, дождитесь его включения. Заведите мотор, и на оборотах 1000-1500 жмите и удерживайте Override. Прозвучит одиночный «чирп», и значит, система Томагавк была «успешно обучена». Если услышите 4 «чирпа», проведите обучение еще раз.

Если все выполнить без ошибок, основной брелок станет правильно отображать режим работы двигателя.

«Программная нейтраль»: занимаемся активацией

Инструкция по использованию автомобильной сигнализации томагавк х5

Концевик «ручника» подключается к сигнализации 9010, если используется машина с МКП. Тип коробки так же настраивается, отдельно от других параметров. Петлю выбора КПП нужно разрезать, если стоит механическая коробка. После этого мотор не завести без активации так называемой «нейтрали».

Включаем ручной тормоз, остановив транспортное средство.
Нажимаем «Запуск двигателя»

Не важно, на каком брелке.
Выходим из автомобиля, вытащив ключ зажигания.
Закрываем все двери.. Интервал между вторым и четвёртым шагами не должен превышать 30 секунд

Интервал между вторым и четвёртым шагами не должен превышать 30 секунд.

Согласно некоторым отзывам пользователей 9010, лучше оставить петлю, когда сигнализация устанавливается в машину. Тогда не нужно будет задействовать «нейтраль» Tomahawk, но последствия далеко не для всех лёгкие.

О программных опциях в комплекте

Инструкция по установке tomahawk tw 9010 с автозапуском

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Имеется несколько опций, которые отвечают за автозапуск

Точной расшифровки требует лишь одна из них, об остальных подробно написано в специальной таблице, которую производитель прикладывает к своим устройствам

Имеется несколько опций, которые отвечают за автозапуск. Точной расшифровки требует лишь одна из них, об остальных подробно написано в специальной таблице, которую производитель прикладывает к своим устройствам.

Мотор можно контролировать своими руками в зависимости от показателей на тахометре.
Лампа давления масла должна быть подключена к контрольному шнуру.
Двигатель легко контролируется по показателям напряжения. Неподключенным должен остаться только серый шнур, который имеет отношение к разъёму X3.

От способа подключения зависит то, какие настройки выберет тот или иной покупатель. Некоторые советуют применять первый вариант и говорят о том, что тогда проблем с автозапуском точно не будет.

Видео: неисправности в работе автозапуска Томагавк

Канал «Самоделкин» в своем видео рассказал о неполадках, которые могут произойти при реализации автоматического старта на сигнализации Tomahawk 9010.

Это мой второй опыт установки сигнализации в авто, о первом можно читать здесь Самостоятельная установка сигнализации Leopard LS50/10 PLUS

В машине при покупке уже стояла простенькая (открыть-закрыть) нерабочая сигнализация, что существенно упростило процесс установки (не нужно было устанавливать привода, да и почти все основные узлы подключения уже были выведены в нужное мне место). Странно, что установщики сигнализаций за демонтаж старой охранной системы еще и берут дополнительную плату!=)

— Электронный блок управления сигнализации устанавливается внутри салона а/м.— Приемно-передающую «RF» антенну системного блока для получения максимальной дальности действия необходимо расположить максимально высоко, не соприкасать с металлическими предметами, жгутами электропроводки.— Сирена устанавливается в моторном отсеке, в недоступном месте. Если Вы используете автономную сирену, обеспечьте доступ к скважине сервисного ключа. Сирена должна быть установлена рупором вниз, это исключит попадание влаги. Места соединений проводов лучше спланировать внутри салона для меньшего окисления.— Все сильноточные цепи (питание, габаритные огни, центральный замок и т.д.) должны быть защищены плавкими предохранителями соответствующего номинала.— Триггеры капота и багажника врезаются в защищенные от влаги места, недоступные при закрытом капоте, багажнике. Периодически триггеры необходимо смазывать во избежание заедания и коррозии.— Датчик удара устанавливается в салоне, идеальным можно считать центр а/м, крепится к металлу кузова саморезами или приклеивается (но опыту датчик лучше работает на пластике, о чем будет написано ниже).— Контакты в местах разрывов цепей зажигания, стартера и т.д. рекомендуется пропаять.

Затем перерезаем либо оставляем перемычку на блоке управления сигнализацией (замкнута — автоматическая коробка, разомкнута — механическая), снимай минусовую клемму с АКБ и подключаемся к проводке автомобиля, согласно СХЕМ ПОДКЛЮЧЕНИЯ.

Ответственные водители самостоятельно определяют, каким образом обеспечить своей машине защиту от угона, а также устранить проблему с запуском двигателя в холодный период. Некоторые из них устанавливают на автомобиле систему сигнализации Томагавк с автозапуском. Она позволяет завести и прогреть мотор, не покидая здание

Но, чтобы избежать проблем в работе автосигнализации с функцией автопрогрева, важно полностью разбираться, как ею пользоваться

Как отключить автозапуск

Многие автовладельцы задумываются над вопросом, как выключить автозапуск на сигнализации Томагавк 9010, Х5, 9020, 9030 или другой модели. В зависимости от включенной опции ее деактивация может осуществляться по температуре или времени. Во избежание ошибок рассмотрим каждый из вариантов.

По температуре

В охранной системе Томагавк предусмотрен дополнительный температурный датчик, установленный под капотом автомобиля. В случае установки такого элемента запуск и прогрев осуществляется с учетом его параметров. Если датчика под капотом нет, сигнализация ориентируется на параметры девайса внутри салона.

Если стоит вопрос, как отключить автозапуск по температуре Томагавк 9010 и 9.5 сделайте следующие шаги:

Найдите на брелке кнопки с изображением ключа и машины с открытым капотом.

Жмите на них до момента, когда дважды загорятся парковочные огни и система выдаст два звука, подтверждающих выключение опции.
Обратите внимание на значки на дисплее пульта, с которого должна пропасть картинка с изображением вентилятора в круге. При этом прозвучит мелодия.

В ситуации, когда необходимо отключить автозапуск Tomahawk с брелка на сигнализации 9030, алгоритм действий будет иным:

Жмите и удерживайте кнопку с символом закрытый замок / zZ.

Дождитесь звукового сигнала от брелка-пейджера или смены цвета светодиода.
Кликните н кнопку Открытый замок / ключ.

В автомобиле с охранной системой Томагавк Х5 сделайте следующее:

Кликните и удерживайте клавишу с изображением открытый замок / ключ.

Дождитесь звукового сигнала от брелка или изменения цвета светодиода (для дополнительного пульта).
Жмите кнопку с изображением открытого багажника.

Зная, как отключить автозапуск на Томагавке с брелка, вы можете убрать лишнюю опцию, а впоследствии настроить уже другую температуру. Включение производится с помощью той же комбинации клавиш, о которых упоминалось выше. Информацию, как отключить автозапуск для вашей модели сигнализации Томагавк, приведена в инструкции по эксплуатации.

По времени

Следующий вопрос, требующий рассмотрения — как отключить автозапуск на сигнализации Томагавк 9020 или другой модели с брелка при установке опции по времени. Здесь алгоритм действий немного отличается, ведь речь идет о временных параметрах.

Для модели 9010, 9.5 сделайте следующее:

Возьмите брелок.
Жмите на кнопку с изображением ключа и зачеркнутого динамика.

Дождитесь двойного мигания габаритных огней, что свидетельствует о выключении опции.
Обратите внимание на экран, с которого должна прописать иконка с изображением часов.

Чтобы отключить автозапуск по времени на сигнализации Томагавк 9020, 9030, Х5, сделайте следующее:

Жмите н кнопку Открытый замок / Ключ.

Дождитесь до подачи звука брелком-пейджером.
Кликните на кнопку Замок / zZ.

Отметим, что остальных моделях подходы могут отличаться. Чтобы разобраться, как отключить автозапуск по времени сигнализации Томагавк, загляните в инструкцию по эксплуатации. Там должна быть приведена пошаговая инструкция по выключению автоматического запуска двигателя по временному или температурному параметру (если они предусмотрены производителем).

Пошаговая инструкция по установке сигнализации своими руками

Пошаговое руководство по самостоятельному монтажу:

Микропроцессорный модуль устанавливается в салоне автомобиля в наиболее скрытом месте. Его монтаж может выполняться за комбинацией приборов, вещевым ящиком либо в свободном пространстве за автомагнитолой. В зависимости от места установки, производится его подготовка — снимается декоративная облицовка, демонтируются крепления, отключаются разъемы и т. д. Фиксация модуля осуществляется на ровной поверхности с использованием двустороннего скотча или пластиковых хомутов. Блок необходимо разместить колодкой вниз, чтобы не допустить попадания влаги внутрь устройства по проводам.
Приемопередатчик монтируется в верхней части салона, предпочтительно на лобовом или заднем стекле. Нельзя допустить прикосновения устройства к металлическим предметам и изделиям, а также жгутам с проводкой. Для фиксации антенны используется двусторонний скотч или клей.
Сирена размещается под капотом машины, в наиболее скрытом и не подверженным воздействию высоких температур и влаги месте. Если используется автономное устройство, пользователь должен обеспечить свободный доступ к его замочной скважине. Места соединений сирены с блоком управления рекомендуется спланировать в салоне автомобиля, это позволит предотвратить возможное окисление контактов в будущем.
Контроллер чувствительности монтируется скрытым образом в центральной часть кузова автомобиля. Такое размещение позволит качественно фиксировать физические воздействия с любой стороны корпуса. Для крепления устройства используются саморезы либо клей.
Сервисная кнопка устанавливается в салоне, рядом с креслом водителя. Ее можно спрятать в жгут со штатной проводкой и обмотать изолентой, чтобы замаскировать.
Все сильноточные электроцепи необходимо защитить предохранительными устройствами соответствующего номинала. Речь идет о проводах центрального замка, системы зажигания и питания, оптики автомобиля и т. д.
Триггеры или концевые переключатели необходимо врезать в защищенные от влаги места. Если двери, капот или багажный отсек заперты, к устройствам не должно быть доступа.

Подключение штекера

Особенности соединения основного 18-пинового разъема:

Черный — минус или «масса». Он должен быть подключен к любому штатному болту, установленному на кузове автомобиля. Необходимо обеспечить максимально прочный контакт.
Синий провод предназначается для подключения системы освещения в салоне или поднятия электростеклоподъемников.
Черно-красный контакт — выход IGN3 на замке зажигания. Подключается к соответствующему выводу на выключателе.
Желто-черный контакт используется для подсоединения кабеля реле блокировки стартерного механизма.
Красно-желтый провод предназначен для подключения второго дополнительного канала.
Черно-серный контакт представляет собой вход кабеля тахометра либо контроллера давления моторной жидкости. Должен быть соединен с сигнальной электроцепью.
Красно-синий провод представляет собой положительный контакт входа контроллеров дверных замков.
Бело-оранжевый кабель — отрицательный вывод, должен быть подключен ко входу концевого переключателя, установленного на двери багажного отсека.
Фиолетовый контакт кабель для подсоединения опции «Антиограбления».
Черно-зеленый и желто-зеленый провода применяются для подключения питания габаритных фар.
Черно-белый контакт представляет собой выход настраиваемой дополнительной блокировки. Пользователь может запрограммировать ее как нормально замкнутую или разомкнутую.
Серый кабель — положительный вывод сирены.
Сине-желтый контакт предназначается для подключения провода третьего дополнительного канала.
Черно-желтый кабель используется для подключения замка багажного отсека, чтобы обеспечить его открытие по команде.
Фиолетово-оранжевый контакт применяется для соединения с контроллером стояночного тормоза. Должен быть подключен к отрицательному выходу датчика.
Черно-синий и серо-оранжевый провода — отрицательный выход. Первый используется для подсоединения к контроллерам дверей, второй — капота.

Пользователь ДимАСС на примере автомобиля Ниссан Тиида рассказал о самостоятельной установке и подключении сигнализации Томагавк 9010.

Подключение датчика багажника

Датчик удара лучше закрепить при помощи стяжки или двухстороннего скотча. Затем монтируется концевик капота.
Тип коробки так же настраивается, отдельно от других параметров. Круглосуточная работа устройства, которая дает возможность расслабиться ночью и не переживать об угоне или повреждении автомобиля.
Чувствительность прибора следует увеличивать плавно, регулярно проверяя порог срабатывания.
Далее проводки от концевика и сирены следует подключить к проводке вашего авто, поэтому вам потребуется завести их в салон. Эта функция требует дополнительного подключения при установке. VIP-модель сигнализации является наиболее комфортной для водителя. Парковочные огни вспыхнут 3 раза, сирена издаст 3 «ЧИРПа».
Для отключения функции ежедневного автозапуска необходимо нажать кнопки и. Самым распространенным методом защиты подвижного имущества является установка сигнализации. Нажмите кнопку для снятия с охраны и открывания водительской двери. Режимы тревоги При срабатывании предупредительной зоны датчика удара слабый удар , парковочные огни вспыхивают 6 раз, сирена издает 3 «ЧИРПа».

Установка датчика открытия капота Зачастую горн крепится на любой болт крепления тросика газа. Исходя из имеющегося бюджета и пожеланий, можно рассмотреть эконом варианты, системы среднего или элитного класса. Перед автовладельцем встаёт вопрос о защите машины. Сразу пользователь найдёт четыре провода, которые идут от разъёма модуля БСК. Затем монтируется концевик капота.

Чтобы понять, когда больше не нужно увеличивать чувствительность, периодически постукивайте кулаком по автомобилю. Найдите место для датчика удара. При срабатывании какой-либо другой зоны, система включит режим тревоги на 30 сек. Но паять необходимо силовые шнуры. Свободный ход штока концевого переключателя должен составить не менее 5 мм.

Но почасовой старт двигателя легче всего запустить, когда брелки Tomahawk всё-таки есть. После того, как датчик капота установлен, начинаем делать отвод с фишкой подключения, это делается для того, чтобы позже можно было подсоединить его к датчику температуры. Возможно, возникли проблемы с подключением. Найден совершенно простой способ сократить расход топлива!
Центральный замок. Подключение центрального замка.

Видео

Пользователь Олжас Жайлаубай в своем видеоролике показал, как работает опция автоматического запуска двигателя на авто с установленной сигнализацией Томагавк 9010.

В сравнении с «бюджетными» охранными системами, оборудование бренда Томагавк зарекомендовало себя неплохо. Сейчас, в 2015 году, многие системы Tomahawk Car Alarm сняты с производства. До сих пор выпускаются сигналки следующих семейств: Z, X, S, TZ 7010 и некоторые другие. В продаже, тем не менее, можно найти сигнализацию Tomahawk tw 9010 или tz 9030. Вторая из них – более современная, все функции в ней программируются, и как раз поэтому предпочтение лучше отдать более простой модели. По крайней мере, на сигналке Tomahawk tw 9010 нельзя «случайно» перепрограммировать назначение клеммы «ACC», подключаемой к силовой проводке.

Стандартное подключение tw 9010

Изготовитель оборудования Томагавк предлагает подключать сигнализацию так:

Основной разъем, Tomahawk-9010

Отзывы говорят нам о том, что стандартный вариант подключения в автомобилях ВАЗ реализуется легко. Не подсоединять можно концевик капота, кнопку Anti-Hijack, ну а «сине-красный» провод, идущий из разъема, не понадобится точно. Можно подключить блокирующее реле, соединяемое с «черно-желтым» кабелем, если нужен автозапуск. В общем, подключать сигналку Tomahawk tw 9010 – одно удовольствие, если речь идет о ВАЗ-2110.

Под торпедой вазовских «десяток» находятся два разъема. Они окрашены в белый и красный цвет. Выполняя Т-образные подключения, от разъемов протягивают следующие провода:

Шнур таходатчика, подключаемый к контакту «3» белого разъема,
Провод датчика стояночного тормоза (белый разъем),
Два шнура от ламп поворотников (клеммы 5 и 6 красного разъема).

Все системы Tomahawk car alarm позволяют блокировать стартер. Если владельцу нужна эта опция, то в разрыв шнура «50П» включают реле.

Подключение к замку зажигания

Блокировка с помощью «внешнего реле» – это штатный вариант для сигналки Tomahawk tw 9010, в отличие от систем tz 9030.

Если не нужна блокировка, все равно подключайте «желтый» шнур 6-контактного разъема к клемме «15ГЧ».

The following two tabs change content below.

Bio
Latest Posts

admin1

Являюсь профессионалом в области «Автоэлектрики» и «Диагностики Авто». Стаж работы более 10 лет. Выявлю и устраню неисправности любой сложности. ( Даже с авто с которыми не могут справиться Дилеры и сервисы как бы высшего класса). Выполняем все виды работ по установки дополнительного электроборудования (ксенон, мультимидийная система, спец сигналы и т.д.)

Видео: привязка брелка сигнализации Tomahawk TZ-9020 на примере автомобиля ВАЗ 2112

Автомобильный рынок сегодня предоставляет возможность выбора огромного количества разных по своим функциональным и эксплуатационным качествам охранных систем (сигнализаций) автомобиля.

При этом особым спросом среди российских автолюбителей пользуется охранная система марки Tomahawk. Сигнализация сравнительно не дорогая, с простым функционалом и бесперебойной работой в любых климатических условиях.

Среди большого разнообразия модельного ряда сигнализаций марки Томагавк можно выделить Tomahawk TZ-9010, а также Tomahawk TW-9010. Далее мы рассмотрим инструкцию, настройки и функционал сигнализации на примере модели Tomahawk 9010.

Читайте в этой статье

Описание сигнализации

На сегодня выпуск автомобильных сигналок Томагавк 9010 завершен. Но эту модель еще можно встретить в продаже в магазинах, где она есть в наличии.

Основные возможности

Эта автосигнализация предоставляет потребителю такие возможности:

активация беззвучной охраны;
надежная защита дверных замков, а также багажного отсека и капота от вскрытия;
программирование пуска силового агрегата по температуре автоматически;
возможность использования опции автозапуска на автомобилях с МКПП либо АКПП;
турботаймер, предназначенный для охлаждения системы наддува двигателя;
возможность монтажа автосигнализации на машины с любым типом силового агрегата, в том числе с турбокомпрессором;
замер уровня температуры в салоне авто;
опция самостоятельной диагностики всех зон защиты с обходом неисправной и предупреждением автовладельца об этом;
наличие двухзонного сенсорного датчика, определяющего активность и воздействие на кузов машины;
опция отключения сенсорного контроллера на расстоянии;
функция вычисления ложных срабатываний;
наличие трех каналов связи для подключения дополнительного оборудования;
функция «Паника», обеспечивающая активацию тревожных сигналов и оптических устройств для отпугивания возможных преступников;
режим «Антиограбления», позволяющий заблокировать работу силового агрегата при разбойном нападении на машину;
возможность настройки основных параметров, а также включения и отключения сигнализации с использованием сервисной кнопки Оверрайд;
опция вызова автовладельца к транспортному средству;
функция поиска автомобиля на стоянке;
наличие дополнительных опций на брелке — будильник, таймер, текущее время;
выключение автосигнализации и разблокировка дверных замков в два этапа;
наличие встроенного реле для управления системой закрытия дверных замков, установленного в микропроцессорном модуле;
главный пульт оборудуется пятью клавишами управления, подсветкой дисплея, а также системой предупреждения зуммером либо посредством вибрации;
защита канала управления от сканирования и перехвата передающихся данных;
возможность использования дополнительных коммуникаторов, в общей сложности в память блока управления можно прописать до четырех пультов.

Канал «AutoAzart» вкратце рассказал об основных возможностях и функциях систем Томагавк 9010.

Преимущества и недостатки

По отзывам, помимо стоимости и наличия двусторонней связи, для данной сигнализации характерны следующие достоинства:

Высокое качество сборки составляющих элементов. Все устройства — брелок, микропроцессорный модуль, антенна и другие выполнены в прочном корпусе. Это позволяет предотвратить выход из строя прибора при механическом повреждении.
Коммуникатор для управления мало весит.
Несколько режимов для настройки опции дистанционного запуска двигателя.

Минусы:

В городских условиях диапазон функционирования коммуникатора составляет 150 метров. Хотя производителем этот параметр заявлен на 1200 м.
Некоторые пользователи отмечают такой недостаток, как мелкие иконки и индикаторы на дисплее брелка. Потребуется время, чтобы привыкнуть к ним.
Кодировка, использующаяся производителем для защиты передающихся сигналов, по факту является неэффективной. Угонщики могут использовать специальные средства в виде сканера для перехвата импульсов и команд. Это позволит взломать противоугонную систему.
Высокая чувствительность сенсорного контроллера. При некорректной настройке это приведет к ложным срабатываниям автосигнализации.
Во время выпуска этих моделей противоугонных систем встречались бракованные сигнализации.
У жителей северных регионов могут возникнуть сложности с управлением сигнализацией, поскольку она иногда работает со сбоями в условиях пониженных температур.
При сильных помехах происходит разрыв связи с коммуникатором. Со временем кнопки на брелках необходимо нажимать сильнее и по несколько раз.
Возможно произвольно отключение и активация различных функций, что свидетельствует о проблемах в работе микропроцессорного модуля.

Пользователь Олег Баранов показал на практике, как функционирует установленная сигнализация Томагавк 9010.

Особенности настроек. Запускаем двигатель

Действие ежедневного запуска в TZ возможно даже в том случае, если брелоки отсутствуют. Это же касается прогрева в автоматическом режиме. Необходимо зайти в режим программирования, чтобы настроить остальные параметры, связанные с функцией автозапуска. Но почасовой старт двигателя легче всего запустить, когда брелки Tomahawk всё-таки есть.

Указанную опцию активируют, нажимая на две клавиши.
В зависимости от данных в специальных таблицах, выбирают режим, в котором проводится автозапуск.

Система TZ 9010 умеет оценивать температурные значения, используя один из способов. Температура в салоне оценивается, если внешние датчики отсутствуют. При наличии внешнего датчика учитываются и его показания в этой сфере.

Брелок

В сервисном мануале представлены все нюансы касательно настройки коммуникатора. Перед осуществлением задачи необходимо убедиться в том, что в брелке установлены рабочие батарейки.

Значение кнопок

Обозначение индикаторов на коммуникаторе

Описание назначения клавиш:

Кнопка активации и выключения режима защиты, выполнена в виде закрытого замка.
Для автоматического пуска ДВС и управления этой опцией применяется клавиша со значком ключа.
Для управления дверным замком багажного отсека используется кнопка с индикатором открытого багажника.
Клавиша со значком в виде громкоговорителя используется для активации и отключения беззвучного режима защиты.
Кнопка для настройки параметров и активации подсветки со значком F.

Для настройки различных команд может потребоваться нажимать на кнопки коммуникатора длительно либо коротким кликом. Также с этой целью используются сочетания клавиш. Вся эта информация подробно указывается в инструкции по эксплуатации Tomahawk TW 9010. Настройка сигнализацией осуществляется с использованием основного пульта, но для управления может применяться и дополнительный.

Настройка брелка

Перед выполнением настройки необходимо привязать коммуникатор к микропроцессорному блоку. Без этого регулировка параметров и управление противоугонной системой будет невозможным.

Как записать брелок в память Tomahawk TW 9010?

При выполнении этой задачи из памяти микропроцессора будет удалена вся информация о старых коммуникаторах:

Ключ устанавливается в выключатель зажигания в режим On. Мотор заводить не нужно.
Сервисная кнопка Оверрайд зажимается до момента, пока сирена не воспроизведет четыре звуковых сигнала.
Затем клавиша отпускается.
Одновременно на коммуникаторе необходимо кликнуть по клавишам открытия багажного отсека и беззвучной охраны. Эти кнопки зажимаются до появления сигнала. Если прописывается основной коммуникатор, то сирена сработает один раз, дополнительный — дважды, третий — четыре и т. д.
Затем надо подождать шесть секунд, чтобы сигнализация вышла из режима привязки. В течение этого времени нельзя кликать по кнопкам брелка либо трогать ключ в замке.

Пользователь Данил Андреев рассказал о самостоятельной привязке нового брелка к блоку управления сигнализации Томагавк 9010.

Как настроить функции?

Для регулировки параметров опций необходимо использовать сочетания клавиш:

Одновременный клик по первой и пятой кнопкам позволит активировать энергосберегающую функцию.
Пятая клавиша предназначена для активации и отключения подсветки.
Клик по второй и пятой кнопкам позволит изменить режим оповещения автовладельца. При каких-либо событиях водитель будет предупреждаться посредством вибрационного либо звукового сигналов.
Если зажать клавишу под номером 5, это позволит активировать настройку часов, таймера либо будильника.
Нажатие четвертой и пятой кнопок, в зависимости от количества, позволит активировать работу таймера на время от 10 до 120 минут.

Настройка кнопкой Override

Некоторые функции можно регулировать с использованием клавиши Оверрайд:

Ключ вставляется в замок, производится активация зажигания.
Клавиша кликается шесть раз. Это позволит автовладельцу зайти в режим программирования параметров.
Затем зажигание отключается. Если функция выбрана, то диодная лампочка будет моргать, а сирена воспроизведет звуковой сигнал шесть раз.
С использованием клавиши производится изменение опции последовательными кликами.
Чтобы назначить определенный параметр, используются все клавиши коммуникатора, кроме пятой. При каждом клике кнопкой сирена будет воспроизводить звуковой сигнал.

Как сбросить настройки?

Для сброса всех параметров до заводских выполняются следующие действия:

Автовладелец входит в режим программирования в соответствии с описанной схемой. Для этого на клавишу надо нажать 10 раз.
Производится отключение зажигания. Когда сирена издаст звуковой сигнал, кнопка кликается один раз.
Затем нажимается первая клавиша коммуникатора.
Производится активация и отключение зажигания. Если настройки будут успешно сброшены, световая сигнализация сработает пять раз.

Канал «Шер Тигр» рассказал о самостоятельном сбросе настроек противоугонной системы Томагавк.

Что делать, если брелок не работает?

Причины, по которым сигнализация не реагирует на нажатия кнопок, а также способы их устранения:

Неправильно установленная батарейка в заднем отсеке. Если нарушена полярность, то ремонт устройства не потребуется — нужно только поменять расположение элемента питания.
Источник питания в коммуникаторе разрядился. При такой проблеме снижается качество передающегося сигнала и команды могут выполняться через раз. Устранение неисправности заключается в замене элемента питания.
Внутренние компоненты пульта окислились или засорились. Корпус коммуникатора на Томагавк 9010 водопроницаемый и негерметичный, поэтому внутрь может попадать влага или пыль. Чтобы устранить проблему, необходимо разобрать пульт и очистить его, используя ватные палочки или салфетки. Если это не помогло, то потребуется прозвонить тестером все контакты и соединения на схеме, все поврежденные элементы должны быть перепаяны.
Если пульт нестабильно работает после падения, то нужно убедиться в целостности его корпуса и внутренних деталей. В результате удара на брелоках Томагавк 9010 чаще всего повреждается кварц. Потребуется разобрать устройство, визуально убедиться в целостности платы и прозвонить контакты коммуникатора мультиметром. Если кварц отсоединился, то его контактные стыки нужно перепаять и приклеить к схеме с использованием термопасты.
Клавиши пульта стали залипать. Если после нажатия на кнопку она не возвращается в исходное положение, то «клик» может расцениваться блоком управления как продолжительный. Проблема заключается в загрязнении клавиш, поэтому их нужно протереть снаружи спиртовым раствором или зубной щеткой. При серьезных загрязнениях корпус разбирается, также нелишним будет прозвонить цепь. Если кнопка повреждена, ее нужно поменять на новую.
Неисправность пульта может быть связана с электромагнитными помехами в зоне, куда попал автомобиль. Это часто происходит рядом с крупными промышленными предприятиями, режимными и военными объектами, трансформаторными подстанциями, аэропортами и т. д.

Основные настройки

Для датчика температуры установите пороговые значения, при которых им будут отправляться сигналы на пульт дистанционного управления или проводиться автоматическая корректировка работы автозапуска.

Настройте чувствительность датчика удара по результатам его реакции. Для этого лёгкими стуками по кузову автомобиля спровоцируйте его на срабатывание. Удары наносите серийно, давая ощутимый толчок.

Система позволяет настроить следующие её параметры:

дистанционный запуск мотора;
ежедневный автозапуск машины;
турботаймер для охлаждения турбины;
автозапуск двигателя по температуре, по времени;
вызов владельца транспортного средства.

Все настройки противоугонной системы установлены, и она работает исправно уже продолжительное время. Но случается, что на брелке высвечивается ошибка sp (на ВАЗ 2112 купе, Ауди, Форд и др.). Это глюк автозапуска. В машине происходит что-то, нарушающее условия автозапуска. В этом случае проверьте, правильно ли вы выполняете условия автозапуска, корректно ли запрограммирована эта функция на пульте. Второй причиной может быть поломка блока управления охранной системой. Обратитесь в сервисный центр.
