Как самому установить и подключить автосигнализацию?

Подключение автосигнализации своими руками

Перфекционистам можно приготовить изоленту черного цвета, чтобы она не отличалась от используемой в штатной проводке.
При подключении требуется дополнительное реле. Достаточно всего лишь внимательно разобраться в схеме подключения, поставляемой в комплекте вместе с оборудованием.
Перед тем как подключить датчик сигнализации, нужно разобрать левую стойку. Также следует учитывать, что на этот компонент не должны воздействовать сырость и высокие температуры, поэтому его лучше поставить подальше от самого двигателя. Вся информация передается через спутники связи.
В таких случаях приходится индивидуально разбираться в схеме каждого автомобиля. Многие из них могут блокировать двигатель, предотвращая попытки несанкционированного пуска. Для предотвращения попадания в блок влаги рекомендуется установить его таким образом, чтобы исключить стекание капель воды по проводам внутрь корпуса.
Основные практические моменты операций по демонтажу панелей можно подробно посмотреть на видео в конце этой статьи. Установка сигнализации своими руками Современные реалии нашей жизни делают установку автомобильной сигнализации одной из наиболее актуальных проблем. Проведите провод через защиту Этот провод соединит автомобильную сигнализацию с сиреной.

Разновидности элементов ЦЗ

Для начала блок переводят в сервисный режим, который позволяет выполнять техническое обслуживание устройства. Наконец, следует отметить существенное расширение сервисных возможностей у этого типа оборудования: дистанционный запуск двигателя, турботаймер работа двигателя на холостых оборотах для охлаждения турбокомпрессора после парковки и постановки на охрану , доводчик стёкол люка при наличии — автоматический подъём стёкол, если они были открыты, специальные режимы подсветки салона и многое другое

Важно, чтобы вы изолировали этот провод резиновой прокладкой или заполнили отверстие кремнием

Возможные схемы блокирования двигателя приведены в инструкции по установке универсального комплекта беспроводной блокировки StarLine. Установка сигнализации автомобиля к системе ЦЗ. Сигнал будет передаваться через стекло без необходимости просверливания отверстий и проводов повторителя непосредственно к проводу антенны вашего модуля сигнализации.

Максимальный ток нагрузки мА. Часто это помогает прокладывать провод рядом со шлангами сердечника нагревателя, проводом усилителя мощности, источником питания зажигания или любым другим проводом, идущим к другой стороне защиты.
Ставим сигнализацию на Ваз 2110, часть 1

Материалы и инструменты для самостоятельной установки

В первую очередь виновница торжества – автомобильная сигнализация с инструкцией по установке.

• Мультиметр и начальное умение им пользоваться (замер проводимости, напряжения). Желательно приобрести электронный, а не стрелочный для удобства измерения проводимости.
• Дополнительные провода, так как штатные провода вряд ли справятся со своей задачей по длине.
• Поролон, желательно серого или черного цвета для упаковки центрального блока сигнализации.
• Хорошая изолента, двусторонний скотч
• Из инструментов: торцевой ключ и отвертка для демонтажа панели, дверей, нож для работы с проводами.

Установка автомобильной сигнализации

Снимите необходимые панели. Это позволит вам получить доступ к проводам, необходимым для подключения автомобильной сигнализации. Это также даст вам доступ к местам под приборной панелью, где вы можете установить сигнализацию. Как правило, это будет включать в себя панели рядом с центром приборной панели на стороне водителя. Они часто расположены рядом с полом или под рулевым колесом. Эти панели будут разными для каждого автомобиля, но вы можете обратиться к руководству по обслуживанию вашего автомобиля, чтобы найти правильные панели.

Попробуйте установить автосигнализацию в скрытом месте. Некоторые люди будут монтировать его внутри приборной панели, если есть место, или под сиденьем. Просто имейте в виду, что если сигнализация будет видна, вор может отключить её. Чем сложнее найти вашу сигнализацию, тем эффективнее она будет. Установите крепление с помощью винтов и аксессуаров, прилагаемых к автомобильной сигнализации.

Обязательно посмотрите на другую сторону любой поверхности, прежде чем пропустить винт. Вы не хотите случайно ввернуть провода или другие детали.

Вы можете избежать этого шага, если проведете провод от автомобильной сигнализации к сирене через уже существующее отверстие в защите. Часто это помогает прокладывать провод рядом со шлангами сердечника нагревателя, проводом усилителя мощности, источником питания зажигания или любым другим проводом, идущим к другой стороне защиты. Если нет удобного расположения, вам придется просверлить место для провода. Если вам нужно сделать новое отверстие, обязательно посмотрите на обе стороны защиты, чтобы убедиться, что место, которое вы хотите просверлить, безопасно.

Этот провод соединит автомобильную сигнализацию с сиреной.

Важно, чтобы вы изолировали этот провод резиновой прокладкой или заполнили отверстие кремнием. Это предохраняет провод от повреждения трением с защитой и короткого замыкания

Вы должны также попытаться положить провод где-нибудь, чтобы вы не смогли задеть его.

Вы можете выбрать место на защите или в другом месте в машинном отсеке, где достаточно места

Важно установить сигнализацию лицевой стороной вниз, чтобы вода не накапливалась в звуковой катушке

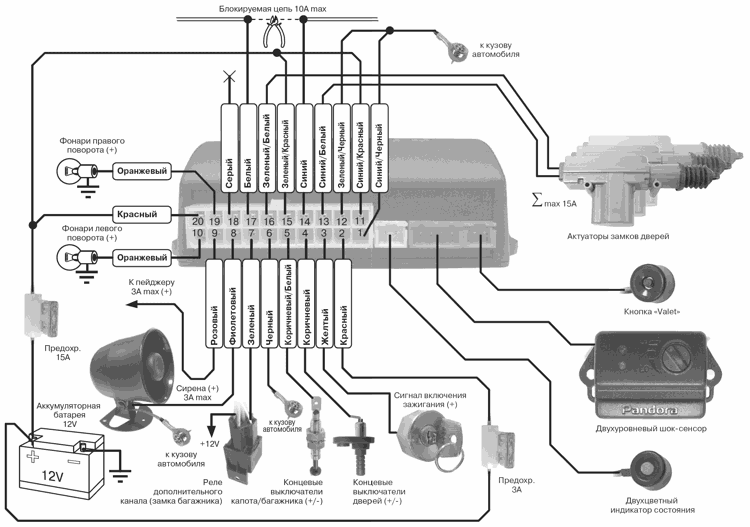

Ознакомление со схемой автосигнализации, инструкцией по установке

Не следует сразу приступать к установке сигнализации.

Необходимо внимательно изучить инструкцию по установке и принципиальную электрическую схему сигнализации.

В инструкции изложены особенности монтажа и подключения устройства для различных моделей автомобиля.

Если вы на этапе приобретения охранного устройства не выяснили, подходит ли технически данная модель к установке на ваш авто, перед монтажом следует проконсультироваться у специалиста или доработать схему.

На этом этапе необходимо определить точки подключения сигнализации, расположение узлов:

1. Главный блок автосигнализации. Стандартное месторасположения – возле правой водительской стойки, под приборкой.

Это место выбирается из соображений, что оно равно удалено от остальных точек подключения, в том числе блока предохранителей.

2. Дополнительная антенна и приемопередающее устройство. Располагаются в максимально высокой зоне салона (из соображений дальности связи).

Следует учитывать, чтобы эти устройства не были расположены вблизи других автомобильных гаджетов, элементов салона, которые их потенциально затеняют. Обычно антенну крепят в верхней зоне лобового стекла.

3. Сирена. Располагается под капотом в труднодоступном месте.

4. Датчик температуры двигателя. Большинство сигнализаций с автозапуском имеют данный датчик, чтобы обеспечить режим автозапуска по температуре.

Он обычно крепится на блоке двигателя или металлических трубках системы охлаждения двигателя, термостате.

5. Светодиодный индикатор режимов работы сигнализации. Стандартное место его размещения – в нижней части лобового стекла со стороны водителя.

6. Потайная кнопка. Обычно устанавливается в районе левого водительского колена незаметно от посторонних глаз.

Возможно «авторское» место установки для обеспечения большей степени защиты.

Как выбрать сигнализацию?

Прежде, чем мы подробно поговорим о схеме установки и подключения охранной сигнализации, нужно обсудить более первостепенный вопрос – как остановить свой выбор на подходящем варианте защиты?

Фото с сайта Blamper.ru

Всего существует три разновидности сигнальной безопасности, если поделить их условно, без учета дополнительных деталей.

• Односторонние;
• Двусторонние;
• Те, которые используют в работе спутниковую систему передачи данных.

Исходя из названия становится более менее ясным и их функционал и возможности.

Односторонние – это устаревшие модели, дело в том, что такая защита оказывается довольно бесполезной при посягательстве на автомобиль – сигнал не поступает к владельцу напрямик, а машина будет привлекать внимание с помощью громкого звука и света. Это не слишком удобно для ваших соседей, тем не менее, если вы живете в частном доме, или оставляете машину под своим окном, а кроме как ночью у воров возможности залезть в машину нет, односторонняя сигнализация – это дешевый способ обезопаситься

Ее также используют владельцы недорогих средств передвижения. Решайте сами – максимум расстояния, на котором вы сможете получить сигнал о происходящем – 200 метров, и то, при условии открытого пространства.

Фото с сайта Автодонт

Двусторонние – это более современный и популярный способ защиты от взлома и угона. Из названия понятно, что с такой системой безопасности владелец извещается при помощи обратной связи. Помимо того, что авто будет сигнализировать с помощью света и звука, человек получает сообщение на свой брелок. А если этот гаджет оснащен жидкокристаллическим дисплеем, вдобавок можно увидеть какие именно действия осуществляются с машиной. Такие системы оснащаются особыми датчиками, которые реагируют и на наклон авто и на изменение объема. Такие сигналки могут оповестить вас даже если вы находитесь на расстоянии 4-х километров от места стоянки. Это уже более продвинутая защита, которая сможет обеспечить неплохую степень безопасности даже для авто премиум-класса.

Фото с сайта i-premium.ru

Ну, и разумеется, наиболее эффективная, современная и качественная с любой стороны защита – это третий вариант. Использование спутниковой системы оповещения позволяет работать на любую дальность. Она ограничивается исключительно наличием спутниковой связи. А помимо оповещения в рамках обычной защиты, такая сигнализация может передавать точную информацию о местонахождении средства передвижения и о его перемещениях.

Подводя итог, можно сказать, что наиболее часто используемыми являются сигнальные системы второго типа – они оптимальны в работе и обходятся более дешево, чем спутниковые.

Как найти

Чтобы найти схематические точки подключения сигнализаций, необходимо не только уметь читать схемы, но и хорошо разбираться в работе противоугонки, автомобильной электрике или электронике. Ведь даже простая противоугонка с иммобилайзером выполняет несколько функций:

• отслеживает состояние дверей;
• проверяет датчик движения;
• манипулирует электронным блоком управления (ЭБУ) двигателя;
• включает и выключает реле топливного насоса.

Противоугонка обменивается данными со многими системами автомобиля. Исключение составляют современные машины с CAN-шиной, в которой обмен данными между различными электронными блоками или агрегатами происходит всего по двум проводам.

Статья в тему: Как убрать ржавчину на кузове автомобиля — технология удаления коррозии

Установку сигнализации первых поколений проводили очень просто. Ведь точек было всего четыре:

• плюс питания;
• датчики открытия дверей;
• ревун;
• датчик движения.

По мере усложнения автомобилей и противоугонок увеличивались в числе и количество точек коммутации. У охранных устройств появлялись новые функции: автозапуск, иммобилайзер, определение координат автомобиля, видеонаблюдение за салоном и тому подобное. Все это, так или иначе, затрагивало и усложняло бортовую сеть авто.

Пример подробного руководства от компании изготовителя.

Ошибки, которые могут возникнуть при монтаже

Теперь нужно проверить работу и правильность монтажа, поскольку при установке противоугонной системы могли быть допущены ошибки:

• Провода неправильно соединены друг с другом, из-за чего не работают некоторые элементы сигнализации.
• Центральный блок сигнализации расположен на видном месте. В таком случае злоумышленник в случае взлома может быстро отключить сигнализацию.
• Автозапуск не блокирует двигатель.
• Неправильно подключен центральный замок.
• Неправильно подключены источники звуковых и световых сигналов.
• Не проверена корректность работы маячков слежения.
• Свободно открывается багажник.
• Периодически включается световая сигнализация на несколько секунд.
• Из-за неправильной установки датчиков удара и наклона происходит ложное срабатывание сигнализации.

Подключение сигнализации по питанию

Корректная организация питания напряжений минимизирует сбои в работе сигнализации. Перед включением питания необходимо отключить отрицательную клемму АКБ. В момент отключения зажигание автомобиля должно быть обязательно выключено.

Сначала подключается минусовое питание (масса).

Обычное место подключения – массовый болт автомобиля под приборкой возле пола салона.

Если такого элемента там нет, можно соединить с любой металлической конструкцией в районе рулевой колонки. Отрицательный проводник должен иметь сечение не менее 4 кв. мм.

Положительное питание организуется либо непосредственно от плюсовой клеммы аккумуляторной батареи через предохранитель, поставляемый в комплекте охранного устройства, либо через один из мощных штатных предохранителей, который обслуживает шину 30 автомобиля.

Подключение ведут проводником сечением не менее 6 кв. мм. Можно взять положительное питание от контактной группы замка зажигания, если он не электронный.

Соединение с CAN-шиной

Современные охранные устройства используют для сбора информации о состоянии систем автомобиля CAN-шину. Она аналогична локальной сети, в которую объединяются компьютеры в офисе, только в масштабе автомобиля.

Такая локальная связь с блоками управления автомобиля облегчает организацию слежения за всеми зонами контроля. Нет необходимости тянуть проводку отдельно ко всем дверям, багажнику, капоту, другим элементам контроля и управления.

Достаточно подключить к электрооборудованию автомобиля CAN-шину.

Необходимо точно определить место подключения и выполнить тщательное соединение.

Организация цепей блокировки

Одна из главных задач автосигнализации – блокировка двигателя, рулевого управления, коробки переключения передач и других критически важных систем в случае попытки угона.

При подключении сигнализации на станции обслуживания мастера обычно имеют стандартный алгоритм защиты:

1. установка прерывающего реле (они поставляются в комплекте или установлены в главный блок) в цепь топливного насоса;
2. защита по схеме включения зажигания;
3. установка реле по цепи запуска стартера, главного реле.

При индивидуальном монтаже можно организовать защиту более оригинальным методом, например, в разрыв датчика коленвала.

При такой блокировке автомобиль точно не заведется, причину будет установить затруднительно.

Первое включение автосигнализации

После выполнения подключения к основным точкам, укладки электропроводки и установки узлов охранной системы производят подключение разъемов к блокам сигнализации. После этого еще раз проверяют правильность подключения.

Заключительный этап подключения автосигнализации – включение штатного питания автомобиля (накидывание клемм аккумуляторной батареи).

Обычно в момент включения сигнализация сигнализирует сиреной. Далее приступают к проверке выполнения функций охранного устройства, персональной настройке, программированию опций.

Сабвуфер в машину: модели, подключение. Как сделать своими руками? — здесь больше полезной информации.

Инструменты и материалы для установки автосигнализации

Устанавливать своими руками противоугонный комплекс на авто надо после подготовки инструментария:

1. Мультиметр либо вольтметр. Первый вариант предпочтительнее, он обладает большими возможностями. Тестер потребуется для диагностики величины напряжения, а также выявления разрывов и замыканий в проводке.
2. Комплект отверток — с крестовым и плоским наконечником. Рекомендуется запастись и отверткой-звездочкой.
3. Комплект торцевых гаечных ключей. Для установки большинства сигналок потребуется головка на 10.
4. Паяльник с расходными материалами.
5. Канцелярский ножик либо кусачки. При возможности лучше использовать специальный инструмент для зачистки электроцепей.
6. Для демонтажа пластмассовой обивки в салоне лучше использовать специальную «монтажку». Отверткой можно повредить облицовку.
7. Черная изолента. Цвет должен быть именно таким, это позволит замаскировать проводку. Штатно в автомобилях все электроцепи изолируются черным цветом.
8. Пластмассовые стяжки для фиксации электроцепей и составляющих элементов сигналки.
9. Кусок поролона.
10. Двусторонний скотч.
11. Потребуется схема подключения сигнализации, она идет в комплекте с инструкцией к охранному комплексу.

Плюсы и минусы сигнализации Аллигатор

Сегодня многие задают вопрос, как поставить сигнализацию Аллигатор. Такой интерес обусловлен следующими преимуществами:

1. оповещение владельца ТС с помощью звука;
2. двусторонняя связь на многих моделях;
3. большой выбор вариантов на любой вкус и кошелек;
4. сложность перехвата сигнала злоумышленниками;
5. большое количество всевозможных функций (например, будильник, дистанционный запуск с брелка, режим паника);
6. удобный и функциональный брелок, который легко привязывается;
7. соответствие международным требованиям безопасности;
8. редкие проблемы с устройством. Вы встретите мало отзывов, что сигнализация не работает. Да и в большинстве случаев ремонт можно сделать самому, без обращения к дилеру.
9. наличие подробной инструкции и схемы подключения.

Как привязать брелок?

После установки составляющих компонентов комплекса производится привязка радиопередатчика или пульта. Это устройство предназначено для управления системой, поэтому привязка позволит настраивать основные функции устройства. Процедура привязки выполняется по-разному в зависимости от особенностей и модели сигнализации. Сначала микропроцессорный модуль надо перевести в аварийный режим, при котором осуществляется техническое обслуживание системы.

Активация этого режима выполняется посредством ввода специальной комбинацией клавишей Валет либо Оверрайд. В зависимости от модели и производителя эта комбинация будет разной. Перед выполнением задачи отключается охранный режим сигналки. Клавиша кликается несколько раз, после чего выполняется активация системы зажигания. О входе в режим настройки сообщат звуковые импульсы сирены или мелодичный сигнал радиоприемника.

Затем потребитель кликает по нескольким клавишам приемопередатчика, номера кнопок отмечаются в сервисном руководстве. О привязке сообщат звуковые импульсы. Пейджер привязан и микропроцессорный модуль его запомнил. Аналогично выполняется процедура настройки остальных пультов.

Михаил Автоинструктор снял ролик с полным описанием процесса перепрограммирования радиопередатчиков охранных комплексов.

Плюсы и минусы самостоятельной установки

Сразу отметим, чтобы выполнить установку сигнализации на авто своими руками, необходимо наличие следующих знаний и умений:

• чтение электросхем;
• навыки монтажа электропроводки;
• наличие набора слесарного инструмента, набора электромонтажника и мультиметра;
• аккуратность и усидчивость.

Если вы умеете установить дополнительное оборудование (усилитель, магнитолу, парктроник и др.), еще не факт, то установка автосигнализации вам по силам.

Некоторые, даже опытные автоэлектрики, не берутся за установку автосигнализаций. Как правило, для этого в штате СТО есть сигнализаторщики.

Плюсы

• небольшая стоимость работ (не нулевая, так как расходники придется приобретать самостоятельно, и трудозатраты увеличиваются раза в три);
• установив сигнализацию самостоятельно, вы точно сможете ее обслуживать и ремонтировать;
• можно сделать нетрадиционные режимы блокировки и срабатывания сигнализации, тем самым повысить ее эффективность;
• если вы аккуратный человек, то наверняка предельно «дотошно» отнесетесь к качеству монтажных работ, а это намного увеличит срок безотказной работы.

Минусы

• опытный сигнализаторщик, может установить автосигнализацию «вслепую», ему намного проще найти проводники, к которым следует подключаться, а их в машине очень много, вам на это придется затратить часы;
•  при установке автосигнализации самостоятельно пропадает гарантия на сигнализацию (есть случаи и на автомобиль). Совет: требуйте гарантийный талон при покупке с печатью продавца, проверьте его на предмет поддержки гарантии и какие он (или гарантийная мастерская) требует документы в гарантийном случае. В любом случае, оставляйте документы СТО об установке оборудования, ее адрес. Установка дорогих сигнализаций самостоятельно не рекомендуется;
• демонтажно-монтажные работы в салоне, необходимые для доступа к электрооборудованию автомобиля и электромонтажных работ требуют специнстумент, определенные навыки, иначе есть вероятность повреждения элементов салона. Если у вас новый авто, лучше без таких навыков самому не приступать к установке;
• при установке автосигнализаций с автозапуском могут возникнуть серьезные проблемы с иммобилайзером, которые без автоэлектрика сложно решить.

Инструкция по установке автозапуска

Прежде чем поставить блок дистанционного старта, надо удостовериться, что сигнализация поддерживает эту функцию. Монтаж модуля автозапуска возможен не на все автомобили, оборудованные противоугонными системами. Подключение каждого устройства выполняется в соответствии со схемой, которая входит в комплектацию.

Блок автозапуска двигателя можно ставить на авто как с дизельным, так и с бензиновым мотором.

Устанавливать и подключать модуль необходимо по следующей схеме:

1. Сначала надо отпаять кабели от замка зажигания, которые отвечают за старт силового агрегата. При выполнении этой задачи необходимо быть максимально аккуратным, чтобы не повредить пластиковую обшивку в салоне. Если автомобиль оборудован подушкой безопасности, то ее надо демонтировать.
2. Затем выполняется подключение кабелей системы автоматического старта к выключательному устройству в соответствии со схемой, указанной в технической документации. Она входит в комплектацию противоугонной системы.
3. Если автомобиль оборудован штатным блокиратором двигателя, то надо дополнительно купить модуль обхода иммобилайзера. Он представляет собой блок, в который устанавливается второй ключ зажигания.
4. Затем к тахометру автомобиля выполняется подключение специального провода контроля автозапуска. Его можно соединить с контроллером давления моторной жидкости или генераторным устройством.
5. Производится программирование модуля автозапуска в соответствии с техническим руководством.
6. Необходимо протянуть один кабель от блока устройства к педали или рычагу стояночного тормоза. Это необходимо для того, чтобы у автовладельца была возможность экстренной деактивации системы.

Процедура монтажа осуществляется иначе, если в автомобиле есть сигнализация Старлайн и ставится модуль автозапуска от этого производителя.

Процесс установки:

1. Делается демонтаж микропроцессорного устройства. Он обычно располагается под приборной панелью или за ней.
2. Корпус устройства раскручивается. В моделях охранных систем, поддерживающих функцию дистанционного пуска, блоки оснащаются специальными разъемами для установки модулей. Устройство надо поставить внутри микропроцессора.
3. Прежде чем выполнить монтаж, блок автозапуска открывается, в него устанавливается СИМ-карточка оператора, которая входит в комплект.
4. После установки модуля выполняется его подключение к управляющему блоку сигнализации.
5. Корпус микропроцессора закручивается и устанавливается на место. Выполняется его подключение к бортовой сети.

Устанавливая модуль автозапуска, важно поставить на автомобиль качественный датчик нейтрали, чтобы обеспечить безопасность машины при использовании устройства. Канал «Модули At13» рассказал о процедуре самостоятельного монтажа устройства

Канал «Модули At13» рассказал о процедуре самостоятельного монтажа устройства.

Установка сигнализации с автозапуском по точкам подключения

Чтобы двигатель автомобиля мог запускаться в назначенное время, автовладельцу надо правильно установить противоугонную систему с автозапуском и подключить все точки:

1. Для начала получите доступ к штатной проводке автомобиля. Для этого потребуется демонтировать облицовку центральной консоли, а также пластик на пороге под водительской дверью. Если к спидометру подключен тросик, то перед выполнением задачи по монтажу рекомендуется его отодвинуть подальше и зафиксировать.
2. Производится монтаж центрального блока. Этот элемент считается основным в любой противоугонной установке. Его надо спрятать так, чтобы злоумышленник не смог найти устройство. Лучше всего установить его за приборной панелью. В случае взлома авто преступнику потребуется больше времени, чтобы найти блок управления и взломать его. Надежно зафиксируйте модуль, чтобы он не вибрировал во время движения. В противном случае устройство быстро выйдет из строя.
3. Затем устанавливается сирена, ее необходимо разместить в моторном отсеке. Ставьте устройство как можно дальше от силового агрегата, поскольку высокие температуры приведут к его поломке. Сирену желательно направить рупором вбок или вверх, поскольку во влажную погоду на дорогах появится грязь, которая будет попадать на устройство. Это может привести к его выходу из строя.
4. Производится установка всех составляющих компонентов противоугонной системы, речь идет о датчиках и контроллерах. Они монтируются в разных местах в зависимости от предназначения.
5. Установите антенный адаптер. В зависимости от модели сигналки, он может быть со встроенным диодным индикатором либо лампочка будет идти отдельно. Антенна ставится в районе лобового стекла, что позволит обеспечить качественный прием сигнала. Для избежания помех рядом с адаптером не должно быть металлических частей кузова. Диодный индикатор также монтируется в районе лобового стекла, на центральной консоли или боковой стойке.

На всех противоугонных системах с автоматическим запуском двигателя используются идентичные точки подключения. Габаритные огни с плюсовой полярностью подключаются к переключателю, АСС — к замку зажигания и т. д.

Виды и комплектации автомобильных сигнализаций

При дистанционном и автоматическом запуске в режиме охраны выход не отключается. Эта точка подключения может располагаться и в другом месте, поэтому необходимо изучать электрические схемы конкретной модели автомобиля.
Хотя с другой стороны если они есть, то почему бы не воспользоваться. Если требуется предотвратить такую вероятность, то тампер включается в отдельный шлейф, контролируемый постоянно.
Первый модуль, по сути, похож на мобильный телефон — прием и передача сигналов в зоне действия мобильной связи. Сразу оговоримся, ничего для конкретного автомобиля или конкретной сигнализации здесь сказано не будет.
Максимальный ток нагрузки мА. Создать имитацию поломки двигателя, чтобы угонщик задержался в салоне.
Для справки перечислим основные его функции. Помимо качественно нового расширения функциональных возможностей, этот вид сигнализаций имеет неограниченный расстоянием диапазон действия в зоне покрытия сотовой сети. Первая тройка относится к реле закрывания, вторая к реле открывания. Совмещенные извещатели имеют в своем составе два самостоятельных датчика с независимыми выходами.

Виды современных сигнализаций

Возле тормозной педали и стояночного тормоза. Подключите разъём LED индикатора с левой стороны корпуса блока сигнализации. Да и то, не во всех.

Подключение внешних световых сигналов Практически во всех устройствах индикация осуществляется через лампы указателей поворотов. По функциональности, современные сигнализации разделяются на следующие виды: Сигнализация, не имеющая обратной связи.

Его можно приклеить на двухсторонний скотч или прикрепить саморезами. Иногда они незапрограммированные.
Установка Сигнализации на ВАЗ 2106 Своими Руками

Подключение автосигнализации своими руками

Если владельцу машины будет легче пользоваться схемами их интернета — это тоже хорошее решение. Кроме того, блок расположен под панелью приборов, в труднодоступном месте.

Мультиметром нужно искать нулевое сопротивление. Для обычных датчиков это не принципиально.

Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.

Таким образом можно сделать своими руками охранную сигнализацию для дачи или дома. Трудно отдать приоритет, какому либо из выходов сигнализации. Монтаж соединений электропроводки сигнализации необходимо производить при отсоединенном аккумуляторе автомобиля. Совмещенные извещатели имеют в своем составе два самостоятельных датчика с независимыми выходами.

Рекомендуем: Как правильно подключить двухклавишный выключатель

Достоинства установки сигнализации на авто

Кроме того, блок расположен под панелью приборов, в труднодоступном месте. Когда вы решите, где конкретно в машине будет располагаться сигнализация, убедитесь в том, что вам хватит имеющихся в наличии проводов. Рупор сирены направьте вниз, чтобы избежать постоянного накопления воды.

В конце установки, блок соединяется с источником питания. Центральный замок. Прежде всего, эти устройства должны реагировать на все действия по отношению к автомобилю, являющиеся незаконными. Вначале нужно снять сигнализацию с охраны.

Это невозможно в принципе. Возможные схемы блокирования двигателя приведены в инструкции по установке универсального комплекта беспроводной блокировки StarLine. Этот провод имеет так же предохранитель. Там же можно найти и другие точки подключения.

Для монтажа понадобится сигнализация, соленоид на водительской двери, паяльник и материалы для пайки, защитные диоды, изолента. Найденный управляющий шнур придётся разрезать.
Центральный замок. Подключение центрального замка.

Разнообразие GSM сигнализаций

GSM сигнализации, двусторонние, односторонние, безбрелочные – впору идти на курсы по выбору автосигнализации. При этом предложенные образцы обладают невероятным количеством полезных, а порой и невостребованных функций.

С одной стороны – это здорово, есть масса вариантов, выбирай и устанавливай сигнализацию, какая тебе понравилась. Но, для тех, кто в силу определенных причин, хочет произвести установку автосигнализации своими руками, возникает некоторое препятствие в виде отсутствия одной, унифицированной схемы подключения авто сигнализации.

Каждый производитель авто сигнализации схемы подключения создаёт порой такие, что даже профессионалам от электрики сложно разобраться в этом. Давайте все же попробуем найти единый знаменатель, для того, чтобы схема подключения авто сигнализации стала подвластна любому, желающему установить её себе на авто.

Точки блокировки запуска двигателя

Выбор точек блокировки запуска двигателя напрямую влияет на степень охранной защиты. Для блокирования обычно выбирают такие точки, которые не вызывают накопление ошибок в системе управления двигателем. Например, можно блокировать сигнал датчика коленвала, но в таком случае записывается ошибка датчика коленвала.

Наиболее стандартные решения:

• блокирование работы стартера (универсальный метод, но легко обходится простым подключением в подкапотном пространстве, даже непрофессионалом);
• установка реле прерывателя в цепи топливного насоса низкого давления (преимущественно, в бензиновых авто), форсунок;
• отключение по цепям питания блока управления двигателя (более изощренный метод);
• блокирование цепей иммобилайзера (самый надежный, но опасный метод на предмет возможных сбоев в его работе);
• блокирование цепей питания и концевого выключателя АКПП.

Типовая схема блокирования изображена на рисунке

К цепям бензонасоса легче обеспечить доступ после реле бензонасоса. Оно присутствует на большинстве автомобилей. К общему (плюсовому) проводу форсунок проще обеспечить доступ непосредственно возле топливной рампы, можно сделать прерывание в районе главного реле. Оно обычно расположено в блоке предохранителей подкапотного пространства.

Иммобилайзер автомобилей обычно расположен в районе центральной консоли, но такую блокировку для автомобилей после 2000-х годов выпуска лучше не производить.

Очень простой, но надежный и универсальный метод, — блокирование работы кнопки фиксации парковочного режима АКПП. Она расположена непосредственно в районе акселератора АКПП.
