Обзор системы Старт-Стоп
По какому принципу осуществляется работа устройства автовзапуска двигателя, как производится установка системы, что нужно знать о рекуперации пускателя? Схемы для подключения и запуска автомобильного мотора вы найдете ниже, а сейчас предлагаем ознакомиться с конструктивными особенностями и принципом действия системы.
Устройство
Итак, какие элементы входят в систему пуска зажигания:
- Вместо традиционного замка зажигания устанавливается специальный, более мощный стартер, оснащенный кнопкой.
- Бендикс, как одна из составляющих стартерного механизма. К примеру, пусковая техника для авто Bosch оснащается специальными бесшумными бендиксами.
- Контроллер, устанавливаемый в схему подключения. Его предназначение заключается в выведении информации о .
- Пожалуй, самым важным компонентом системы является управляющий модуль, с помощью которого осуществляется контроль и управление работой оборудования. То есть это, по факту, «мозг» системы. С помощью управляющего модуля осуществляется считывание основных параметров, а также значений, которые передает датчик скорости. Кроме того, благодаря модулю определяется частота вращения коленвала мотора и положение педали газа в ходе движения. Управляющий модуль, получая данные, впоследствии передает их на ЭБУ.
Принцип работы
Как должна работать система? Следует отметить, что большинство современных устройств, которые сегодня можно найти в продаже, претерпели различные изменения. В них могут быть внедрены новые функции, к примеру, автосигнализация, но, тем не менее, сам принцип действия у них один. Силовой агрегат машины в автоматическом режиме отключается, если автомобиль стоит на месте и не двигается и впоследствии запускается, если водитель планирует начать движение.
Неважно, оснащено ли транспортное средство сигнализацией или нет, для активации оборудования с коробкой автомат необходимо полностью остановить машину. Затем водителю следует зажать педаль тормоза
После того, как педаль будет отпущена, оборудование активируется автоматически и мотор опять вступит в работу.
Если говорить об автомобилях с механической коробкой передач, то в данном случае принцип действия несколько другой. Чтобы оборудование вступило в работе, нужно будет включить нейтральную передачу и выключить сцепление. После этого автомобильный двигатель сам отключится, пока водитель транспортного средства вновь не выжмет сцепление (автор видео — канал CARDOT).
Возможные неисправности
В том случае, если силовой агрегат оснащен таким оборудованием, то так или иначе, но он подвергается более частым запускам. А это значит, что эксплуатация обычных стартерных механизмов в таких авто является неактуальной. Помимо этого, транспортное средство должно быть оснащено дополнительной батареей, которая позволит без проблем справляться с повышенным количеством циклов разрядки и зарядки.
Нужно учитывать, что при появлении неполадок в работе силового агрегата, система все равно будет работать в следующих случаях:
- Если неисправности коснулись генераторного устройства. Даже если генератор будет работать с неполадками, мотор продолжит функционировать.
- В том случае, если разрядилась и имеющегося в ней заряда не хватит для повторного запуска мотора после остановки.
- Если по каким-то причина охлаждающая жидкость в системе не прогревается и ее температура составляет меньше 25 градусов. Двигатель в данном случае будет продолжать функционировать, даже если водитель сделает все, чтобы его остановить, поскольку агрегат будет пытаться прогреть антифриз до рабочих температур.
- Также система не сработает, если рулевое колесо авто вывернуто в максимальное левое или правое положение (автор видео — Дмитрий Герасимов).
Что касается непосредственно неисправностей Старт-стоп:
- Вышел из строя управляющий модуль. Такая проблема случается нечасто, но, тем не менее, исключать ее нельзя. Если блок сломается, запуск двигателя будет невозможен, поэтому придется снимать модуль и ремонтировать его либо менять. Неисправности управляющего устройства могут быть обусловлены износом или перегоранием платы.
- Выход из строя стартерного механизма, в частности, бендикса. Как и любое другое оборудование, стартер имеет свойство изнашиваться со временем, поэтому от его поломки никто не застрахован.
- Повреждение электроцепи подключения. Такие неисправности решаются путем замены поврежденного участка.
При обнаружении неисправностей блоком управления на должна появиться кнопка Check Engine.

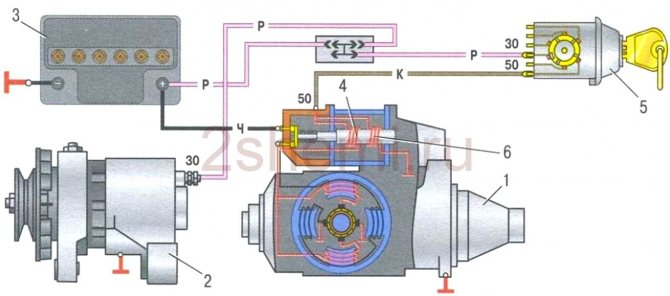

Схема подключения стартера ВАЗ 2106
- стартер;
- генератор;
- аккумуляторная батарея;
- втягивающая обмотка тягового реле;
- выключатель зажигания;
- удерживающая обмотка тягового реле
1 – крышка со стороны привода; | 14 – крышка реле; |
2 – стопорное кольцо; | 15 – контактные болты; |
3 – ограничительное кольцо; | 16 – коллектор; |
4 – шестерня привода; | 17 – щетка; |
5 – обгонная муфта; | 18 – втулка вала якоря; |
6 – поводковое кольцо; | 19 – крышка со стороны коллектора; |
7 – резиновая заглушка; | 20 – кожух; |
8 – рычаг привода; | 21 – шунтовая катушка обмотки статора; |
9 – якорь реле 2106; | 22 – корпус; |
10 – удерживающая обмотка тягового реле; | 23 – винт крепления полюса статора; |
11 – втягивающая обмотка тягового реле; | 24 – якорь; |
12 – стяжной болт реле; | 25 – обмотка якоря; |
13 – контактная пластина; | 26 – промежуточное кольцо. |
Принудительное замыкание клемм стартера
Стартер можно подключать напрямую не только с помощью АКБ. Например, если возникают проблемы с коммутацией, проложенной от замка зажигания, то включить стартер можно, замкнув длинной отвёрткой контакты на реле.
Теперь подробнее о том, как это сделать. Ниже представлена схема с 3-я управляющими контактами стартера и 1-м минусовым контактом под номером 8 (он соединяется с корпусом).
Как замкнуть стартер напрямую
Управляющая клемма S – это вывод, напоминающий лепесток. Сначала нужно найти этот контакт. Он отвечает за старт.
Затем разбираемся с двумя другими контактами: на B помечен потенциал в плюс 12. К нему идёт толстый провод. Замкнуть нужно будет контакты B и S. Делается это с помощью длинной отвёртки.
Контакт М отвечает за электромотор.
Внимание. Держать отвёртку долго нельзя – только кратковременно и обязательно после того, как КПП автомобиля поставлена на холостой режим! Ни в коем случае нельзя замыкать контакты М и В!. Как завести стартер
Как завести стартер
Управляющая клемма В, как правило, бывает закрыта резиновым колпачком, а лепесточный контакт S – скрыт пластиковым штекером, который перед проведением манипуляции снимают.
Меры предосторожности:
- Ставить перед замыканием стартера коробку передач на нейтральную скорость, чтобы при запуске двигателя машина не поехала вперёд или назад.
- Не касаться металлическим штырём отвёртки корпуса реле, иначе произойдёт КЗ.
- Не замыкать контакты М и В.
Доступ к стартеру открыт из-под днища машины. В некоторых случаях может быть установлена штатная защита. Тогда её нужно будет демонтировать.
На некоторых авто дотянуться до стартера легче из подкапотного пространства. На других моделях – стартер бывает закрыт либо фильтром, как на Вазах, либо аккумулятором.
Следует также знать, что на некоторых авто вывод S выглядит, как резьбовой отвод. Гайка накручивается на болт. Например, такие выводы бывают на французских Рено. Что касается наших ВАЗ, то вывод S скрыт, как и было сказано выше, штекером. Сама клемма выполнена в виде лепестка.
Включить стартер замыканием
Несмотря на эффективность запуска стартера методом замыкания выводов отвёрткой, данный способ экспертами рассматривается как не самый лучший.
Вот, к примеру, тяговое на ВАЗ-2110 потребляет напряжение силой 30-50А. На иномарках этот показатель значительно выше. Получается, что во время замыкания ток силой минимум в 30 А пойдёт от вывода В к S. Это грозит «прикипанием» точек соединения, по которым пойдёт напряжение.
Несколько важных моментов:
- Штатно клемма S должна задействоваться в том случае, если ключ в замке зажигания поворачивается на полный оборот. В других случаях этот управляющий вывод «спит». Такая схема предусмотрена в любой модели авто, даже в машинах с дополнительным реле. Это означает, что осуществляя замыкание отвёрткой, провод от вывода S снимать не обязательно.
- Желательно замыкать контакты не отвёрткой, а гаечным ключом с ручкой, на которую намотана изоляция;
- После того, как операция завершается, рекомендуется проверить состояние предохранителей. Они могут сгореть в результате ошибки.
Видео: как замкнуть стартер отвёрткой
Таким образом, ответ на вопрос, как завести стартер напрямую, решается этими двумя способами. Однако автовладельцам нужно как можно скорее «вылечить» систему пуска, так как подключение стартера напрямую рассматривается как вынужденное решение, применяемое в крайних случаях.
Пошаговое подключение стартера на ВАЗ 2110 видеоинструкция
Первым делом нужно изучить, как работает стартер, потому как именно отсюда начинает свою работу любой автомобиль. К тому же, если вы знаете, как устроен стартер, то сможете запустить мотор и выяснить причину плохого запуска.
Чтобы самостоятельно отремонтировать стартер автомобиля, достаточно знать несколько моментов.
Большинство водителей полагают, что стартер – это реле втягивающего действия. Это реле меняет то положение, в котором находится муфта свободного действия, выдвигающая шестерню, чтобы запускать двигатель. Когда происходит запуск двигателя, реле освобождается от тока, и муфта возвращает свое прежнее положение, таким образом, шестерня попадает назад. За счет этого сохраняется время работы шестерни, и стартер машины не портится.
Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленчатый вал.
На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные, которые могу быть в конструкции, но не в принципе работы. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.
В любом стартере имеется главных 40-60 деталей, к ним относятся:
- бендикс;
- реле втягивания;
- двигатель постоянного тока электрический.
Водителю лучше знать, какую схему имеет стартер, и какие функции выполняют его части. Основным узлом является электродвигатель. Когда он включается, вал дает вращение коленчатому валу мотора.
Вспомогательные устройства – это бендикс и реле втягивания. Узел называется бендиксом, потому что его изобрел американский изобретатель Винсент Бендикс. Задача этого устройства в том, чтобы обеспечить вращение коленвала.
Какие функции выполняет реле:
- Защищает стартер от замыкания контактов в зажигании.
- С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
- Обеспечивает разгрузку контактов в замке зажигания.
Основные элементы, входящие в схему стартера, работают следующим образом. Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.
Рассмотрим несколько причин, по которым придется менять стартер или произвести его ремонт.
- Разрядка аккумулятора. Или могут окислиться наконечники или выводы. В этом случае достаточно устранить неисправности, тогда стартер снова начнет нормально работать.
- Инжектор. Некоторые «десятки» не воспринимают топливо плохого качества, поэтому инжектор может забиваться и загрязняться. Нужно его промыть.
- Если стартер работает с громким шумом, то это могло ослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер.
- Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.
Подключение стартера на ВАЗ-2110 должно происходить следующим образом. Подготовьте:
- провод сечением 1,5 м2;
- разъем вида «мама» в количестве 5 штук;
- разъем вида «папа» в количестве 1 штуки;
- реле с 4-мя контактами и металлическим ушком;
- кольцевой наконечник для 6 мм (количество – 1 шт.) и наконечник для 8 мм (тоже 1 шт).
Закрепите реле в том месте, где удобно (это может быть бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.
Будьте внимательны, такая инструкция предназначается только для автомобилей ВАЗ-2110, так как там, где реле такого типа нет, значит, оно там и не должно быть. Вполне вероятно, что имеются особенности электрической системы.
Как подключить пускатель на 220V с кнопкой
Самая распространенная схема включения — однофазный потребитель с кнопочным стартом. Причем кнопки должны быть разнесены: отдельно «пуск», отдельно «стоп». Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей:
В нашем случае используется однофазный источник питания (220 V), разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Потребитель — мощный электродвигатель.
- Нулевой кабель (N) подключается одновременно к электродвигателю и контактам управляющей цепи.
- Кнопка (Кн2) «стоп» является нормально замкнутой: в отпущенном состоянии через нее протекает электрический ток.
- Линия фазы (F) контролируется защитной схемой термореле (ТП), и подключается к входным рабочим контактам пускателя (ПМ1).
- Пусковая электроцепь от фазы соединяется с обмоткой соленоида пускателя (ПМ) через замкнутые (без перегрева) контакты термореле (ТП-1).
- Параллельно нормально разомкнутой кнопке (Кн1) «пуск», подключены контакты сервисной цепи магнитного пускателя (ПМ4).
- При нажатии кнопки «пуск», через соленоид контактора течет электроток. Замыкаются контакты (ПМ1) — питание электродвигателя и (ПМ4) — питание соленоида пускателя. После отпускания кнопки «пуск», управляющая и силовая цепи остаются замкнутыми, схема находится в режиме «включено».
- При перегреве линии, срабатывает термореле (ТП), нормально замкнутые контакты (ТП1-) разрывают цепь соленоида, контактор размыкается, потребитель отключен. Повторное включение можно выполнить после остывания термореле.
- Для принудительного обесточивания потребителя, достаточно коснуться кнопки (Кн2) «стоп», цепь питания соленоида разомкнется, питание потребителя прекратится.
Схема подключения четырехконтактного реле 12 вольт
Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.
Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь
. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.
Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.
Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».
Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.
По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.
Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.
Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка
. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.
Давайте я предположу, что Вы не знаете как подключать птф в машине, где они не предусмотрены и объясню, так будет проще понять как подключится к штатной кнопке задних противотуманок.
1.Противотуманки подключаются через защиту(предохранитель) и силовое реле (4х контактное реле света) 2. Ищем, откуда хотим взять 12+ в машине для света. Я рекомендую разрезать самый толстый провод(красный) на блоке предохранителей и приять туда свой. Только пайка. Если нет пайки — все плохо, где-то что-то получится не так, может и машина сгореть. 3.Цепляем предохранитель. Есть навесные предохранители, 10грн штука на авторынках. 4.Подключаем силовое реле. На нем 4 контакта. Они подписаны номерами. 4.1 Контакт 30. Сюда подключаем провод после предохранителя 4.2 Контакт 87. Сюда подключаем провод на прямую к ПТФ 4.3 Контакт 86. Сюда подключаем провод и цепляем его на массу, на ближайший болт рядом с реле. 4.4. Контакт 85. Тут самое интересное. Это управляющий контакт. Когда на 85 попадет 12+, то контакт 30и87 замыкаются будто выключатель. 4.4.1 Проще — вытягием кнопку птф. Не снимаем колодку. 4.4.2 Берем мультиметр, цепляем один провод на кузов, только на нержавое место. 4.4.3 Включаем габариты и фары. Только в таком случае будут работать задние птф. 4.4.4 Теперь проводим эксперимент. ПТФ выключены — где у нас есть +, на каких проводах. Нашли запомнили/записали и поняли что они нам не надо. 4.4.5 Включаем кнопку и смотрим где 12+ появлися после включения. 4.4.6 Нашли? Тогда прикручиваемся к нему и тянем на контакт 85.
Стартер УАЗ 469: устройство и ремонт
И так сегодня пока моя девушка каталась на «СОТКЕ» и заглохла, у нас перестало откликаться зажигание, поскольку началось все еще с утра, после помывки двигателя, было заранее куплено новое реле, продавец сказал что все реле одинаковые, я ему поверил и купил стандартное пяти контактное реле.
Стандартное пяти контактное реле
Но не тут то было, схема у стандартного реле совершенно другая. И при попытке включить массу у меня просто напросто начал крутиться стартер, в этот момент я и сравнил схемы на релюхах. Поставил помершее реле, толкнул, завел, поехал в круглосутку. Там на мою просьбу дать нужное реле и после показа фотографии того что се было нужно, с подробным объяснением схемы работы:
Реле зажигания УАЗ пяти контактное
На меня посмотрели как на чекнутого и сказали, завод выпускает одинаковые реле для всех и дали реле как на первой картинке. На мои попытки объяснить что схема не та и что при включении массы стартер начинает крутиться мне мягко намекнули, что, , электрик из меня никудышный.Я не стал спорить, просто развернулся и доехал до магазина который был значительно дальше, в нем сразу меня поняли и дали то что было нужно. Подключал по тому как были воткнуты провода в старое реле. Если кому интересно нашел в интернете замечательную схему по которой даже без цвета проводов можно понять что и как.
Схема подключения пяти контактного реле стартера на уаз
По скольку уже давно сталкиваюсь с проблемой не соответствия цвета моих проводов с некоторыми схемами, то вот каким контактам соответствуют цвета проводов у меня (УАЗ 31519, двигатель 421800)
30 — оранжевый+фиолетовый85 — красный86 — черный87 — фиолетовый87b — белый
P.S. Купил два реле, одно про запас, мало ли что (цена за одно реле)
Цена вопроса: 261 ₽Пробег: 78000 км
