Подружим цз и сигнализацию

Практические операции подключения

Для установки автомобильной противоугонной сигнализации вам понадобятся простые инструменты и материалы:

• отвертки, гаечные ключи (для демонтажа элементов салона вазовских моделей специальные съемники не нужны);
• паяльник и паяльные принадлежности (припой, кислота);
• разноцветные одножильные кабели (подбираются по цветам штатной электропроводки или распиновке конкретной электросхемы);
• линейные измерители и мультиметр;
• изоляционные материалы;
• крепежные элементы (предпочтительны специальные пластмассовые клипсы).

Найти блок управления центральным замком проще всего при установке главного БУ автомобильной сигнализации. Например, на ВАЗе 2110 он расположен довольно неудобно.

Чаще всего, для удобства работы с монтажом элементов сигнализации приходится полностью разбирать приборную панель, дверные карты, снимать обивку багажника, разбирать электроприборы осветительных систем.

При монтаже удобно использовать провода таких же цветов, как идущие от блока управления центральным замком.

Разобрав дверную карту, можно подключить управляющие провода непосредственно к электроприводу замка.

От модели автосигнализации зависит, нужна ли покупка дополнительных реле. Иногда штатные предохранители, силовые ключи могут не выдержать добавочной нагрузки.

Самым простым способом подключения автосигнализации к центральным замкам вазовских моделей станет пайка в разрывы проводов (обычно – белого и коричневого). Для этого необходимо проложить четырехжильный кабель от двух внутренних реле блока сигнализации к восьмиконтактному разъёму управления дверными микропереключателями.

Чтобы избежать окисления, нарушения целостности проводов (это ведет к ложным срабатываниям сигнализации), необходимо соблюдать простые правила:

• проводить электромонтажные работы при отключенном аккумуляторе;
• соединять электропроводку только пайкой или клеммами, изолировать соединения;
• использовать кабели с небольшим запасом по длине, укладывать их жгутами, надежно крепить к кузовным элементам;
• соблюдать цветность кабелей для легкого поиска при переделке или ремонте.

После окончания электромонтажных работ не спешите устанавливать снятые детали на место. Окончательную сборку элементов салона, дверей, обшивки производят только после установки всех элементов противоугонной сигнализации, проведения регулировок, проверки функциональности охранной системы.

Подробно посмотреть, как подключить сигнализацию к центральному замку на ВАЗ 2110 можно на видео:

Не гарантируя полной сохранности авто от угона или вандализма, световая и звуковая сигнализация отпугивает автомобильных воров, дворовых хулиганов. Небольшие расходы денег и труда на установку автосигнализации сберегут ваши нервные клетки, обеспечат безопасность автомобиля от неквалифицированных взломщиков на городской парковке или во дворе.

“>

Разбираем блок, ищем дефекты

Ещё раз заметим, что через шнуры, подключаемые к блоку, может идти значительная сила тока. Речь идёт о двух питающих проводах, а также о выводах, соединённых с моторами. Примерное значение силы тока равно 20 А (в евророзетке идёт максимум 15). И при таких значениях все детали смонтированы на текстолите, что не может не приводить к разрушению «дорожек».

БУ ЦЗ, печатная плата

Дорожку из фольги, чтобы увеличить её сечение, покрывают слоем припоя. Но, как можно видеть по фото в результате иногда образуются кольцевые трещины, нарушающие соединение между дорожкой и клеммой. Подобный дефект быстро исправляется пайкой, но это – только начало.

Проверка диодов, предохраняющих транзисторы

Реле постоянного тока не может использоваться, если параллельно обмотке электромагнита не включен диод. Этот элемент, то есть предохранительный диод, обычно располагают рядом с корпусом реле. Так что, найти его будет несложно.

Печатный монтаж БУ ЦЗ

Указанные детали рекомендуют «прозвонить» в первую очередь: одну из «ног» отпаивают от платы, выполняют проверку тестером. Сам тестер, конечно, должен быть включён в режим «Диод»:

Режим для проверки полупроводников

При проверке в одном из вариантов подключения дисплей должен показать «1», в другом – от 200 до 500 мВ.

Тогда, в 99% случаев можно поступить так: отпаять реле и с чистой совестью выбросить блок, вернее, то, что от него осталось. Дело в том, что в случае пробоя или разрыва диода выходят из строя все транзисторы. Впрочем, можете дать блоку последний шанс: установив исправные детали взамен старых, можно провести проверку, подключив блок «на месте». Номинал элемента под названием «диод» в данном случае не важен. Главное – не ошибиться с полярностью (она обозначена на плате).

Замена неисправных электролитических конденсаторов

Деталь под названием «конденсатор» представляет собой цилиндр, имеющий с одной из сторон два отвода. Проверить работоспособность конденсатора можно просто: достаточно посмотреть на его крышку, и убедиться, что она не потеряла форму плоскости (не «вздулась»). Если последнее условие не выполнено, конденсатор заменяют, соблюдая полярность подключения.

Две детали нужно заменить

Есть выводы плюсовой и минусовой, а на импортной детали «минус» обозначен полосой на корпусе.

Выбирая новые конденсаторы на замену неисправным, нельзя нарушать следующие требования:

1. Номинальное напряжение должно быть 16 Вольт или больше.
2. Устанавливать деталь большей ёмкости, чем предусмотрено, запрещается категорически: вы получите время срабатывания, увеличенное в несколько раз (вместо 0,8 секунды станет 1,6). Это негативно скажется на долговечности актуаторов, смонтированных в дверях.
3. Типоразмер новой детали должен соответствовать печатной плате. Данное требование, как ни странно, выполнить сложнее всего.

Если вы провели ремонт, руководствуясь изложенными здесь советами, проверьте блок на наличие замыканий. Подключите к питающей клемме «Крону» от тестера (плюсовой вывод), к «массе» – минусовой. Пробуйте подать «минус» на каждый управляющий провод – реле должно щёлкать. Впрочем, последнее свойство характерно не для всех блоков, а только для самых «примитивных». Обычно, для работы БУ нужно много управляющих напряжений.

Схема подключения БУ «Гранта»

Рекомендации по монтажу блока в авто являются стандартными: перед выполнением любых действий, даже если говорится о демонтаже, нужно отключать минусовую клемму аккумулятора.

Именно так можно обезопасить себя от неприятных последствий. Любой блок управления, даже неисправный, выступает в роли «буфера» между АКБ и электромоторами. Если ремонт выполнить с ошибками, вы получите неработающий центральный замок (и то, не всегда). А сами актуаторы, как легко понять, останутся невредимыми в любом случае.

Что потребуется для установки центрального замка на 2 двери?

1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
4. Хомуты пластиковые — штук 10, можно больше, «про запас».
5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей. Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации. Его можно использовать для открытия багажника или, например, реализации функции «световая дорожка» и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам. 2)

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.

Блок управления центральным замком

О том, где находится центральный замок (ВАЗ-2110), знает каждый автомобилист, который хоть раз сталкивался с ним. Расположен он под центральной частью приборной панели, прямо на полу. Отличить его достаточно просто: блок из пластика, к нему подходит жгут проводов с колодкой на конце. Сняв крышку с блока, вы увидите в нем небольшую плату с электромагнитными реле. Именно этот блок и отвечает за функционирование всей системы. И причины поломки у него могут быть такие:

При неисправностях активаторов, увеличении нагрузки на них происходит повышение тока в цепи питания. Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению дорожек печатного монтажа. При длительных тепловых нагрузках разрушается пайка, монтажные ножки элементов теряют электрический контакт со всей схемой.
Возраст играет большую роль, поэтому со временем могут разрушиться контакты в электромагнитных реле. Транзисторы не вечные, при перегрузках тоже способны выйти из строя.
Сгорание предохранителя приводит к тому, что вся схема не работает – центральный замок не откликается ни на что. Находится предохранитель в специальном прорезиненном или пластиковом корпусе, в разрыве красного (иногда розового) провода

Обратите внимание на то, что нельзя устанавливать предохранители большего номинала, так как это приведет к оплавлению проводки и возгоранию.
Штекерное соединение блока управления – одно из самых уязвимых мест. Рядом с ним и печка (источник тепла), и обувь водителя, на которой может быть и пыль, и грязь, и вода

Все это вкупе служит причиной появления окисления на колодке. Избавиться от нее можно при помощи специальных растворов или спреев (WD-40 и тому подобных). Если же состояние колодки оставляет желать лучшего, ее проще заменить полностью.

Принцип работы центрального замка

На ВАЗ 2110 центральный замок представляет собой систему, предназначенную для открытия и закрытия дверей транспортного средства. Для более удобного управления центрального замка на ВАЗ 2110, да и на других авто, давно используется пульт. При необходимости ЦЗ можно настроить таким образом, чтобы он включался автоматически по истечении определенного промежутка времени.

Комплект ЦЗ для авто

Центральный замок ВАЗ включает в свою конструкцию датчики — это концевые регуляторы включения дверей, соленоиды, а также блок управления. Концевой регулятор предназначен для фиксации положения дверей, а данные об этом, в свою очередь, передаются на блок центрального замка ВАЗ 2110. Предназначение переключателей заключается в креплении конструктивных элементов замка двери.

Непосредственно сама блокировка системы осуществляется с помощью одного переключателя, а функцию разблокирования выполняет другой датчик. Конструкция включает в себя еще два переключателя, обеспечивающие нормальную работу запирающего механизма. Еще один — пятый переключатель — монтируется на рычажном механизме привода, его предназначение заключается в выявлении положения двери.

Монтаж ЦЗ в двери «десятки»

Для блокирования передних дверей используются кулачковые устройства, которые управляются с помощью двух переключателей. Первый предназначен для открывания двери, второй – для запирания.

Аналогичная система применяется и для задних дверей, однако, существует еще и пятый переключатель. Он замыкается при открытой двери и выключает центральный замок.

Управляющий блок принимает информацию с пульта и переключателей дверей, обрабатывает ее и посылает сигнал на исполнение переключателям, которые, в дальнейшем, замыкают цепи приводов управления замками.

Центральный замок — это система, которая при определенной команде выполняет функцию открывания или закрывания объекта. Для удобства в работе эта операция выполняется дистанционно. Некоторые автолюбители выбирают функцию закрытия всех дверей по истечении некоторого срока. Она очень удобна для тех случаев, когда водитель не успевает или забывает закрыть дверь автомобиля.

Если произойдет ДТП, система безопасности автомобиля срабатывает автоматически, все замки открываются. В основе механизма центрального замка есть входящие датчики, находящиеся в самой конструкции. Это микропереключатели и включатели дверей (концевые), актуаторы и блок для управления.

Концевой выключатель должен удерживать расположение дверцы, и эта информация должна передаваться на управляющий блок. Переключатели осуществляют фиксацию конструктивной детали дверного замка. Кулачковым устройством оборудуют двери машины спереди. Для фиксации кулачка передние двери оборудованы микропереключателями: на каждый механизм приходится по две детали.

Блокирование замка формирует один переключатель, а разблокирование — второй. Есть еще два микропереключателя, которыми пользуется центральный запирающий механизм. На рычажном устройстве в приводе замка установлен пятый переключатель. Он служит для определения положения двери: при открытой дверце контакты переключателя замыкаются, система центрального замка деактивируется.

Электронный механизм (блок) воспринимает сигнал от микропереключателей и отправляет информацию на центральное управление. Для того чтобы открыть какой-то объект, центральное устройство направляет сигнал на определенные блоки управления, тем самым приводя в действие механизмы в замках.

Установка

Для начала, я определил какие провода в колодке БУ мне нужны, а какие нет.

Мне оказались не нужны:

• — зелёный провод — доводчик стёкол;
• — синий провод — открытие багажника;
• — розовый провод — сирена (сирена была, но просто не захотел её ставить);

Так же не нужны оранжевый и оранжево-чёрный провода, так как по схеме “C” — они не нужны.

У нас остаются:

• — красный — “плюс” 12v на аккумулятор;
• — чёрный — “минус” 12v (я подключил минус на кузов, так как БУ не требует обязательного питания минуса от аккумулятора);
• — жёлтый и жёлто-чёрный — подключаем к минусу (я подключил их к основному минусу и все 3 провода на кузов);
• — 2 коричневых — подают плюс на кнопку аварийной сигнализации (некоторые люди подключают их к габаритам);
• — белый — по нему подаётся минус на закрытие;
• — бело-чёрный — по нему подаётся минус на открытие.

Для наглядности

Колодка БУ с подписями

БУ установил на саморезы, на нижнюю пластиковую часть панели (левее рычага регулировки высоты руля, рядом с ручкой открытия капота), впрочем вы можете установить как вам удобно.

Плюс я запихнул в кембрик и провёл его через резинку корректора фар, проделав маленькую дырку шилом (более удобного места, без сверления, я во всей машине не нашёл):

Провод плюса

Под капотом подключил плюс прямо на штатную клему, закрутив болтом на “10”:

Плюсовая клема

Начал подключать аварийку. Начитался в интернете, что нужно разбирать кнопку аварийки, что-то паять, что-то замыкать и вообще оказывается эта круглая кнопка мешает нормально рулить и везде показывают как её переделать.

Вообщем полной распиновки кнопки я не нашёл, с помощью общей схемы электрики и научным “методом тыка” я выяснил что:

• — голубо-чёрный провод — левый поворот;
• — голубой провод — правый поворот

Колодка кнопки аварийной сигнализации

Два коричневых провода я опять же запихнул в кембрик и подвёл к колодке кнопки аварийки, вытащил голубо-чёрный и голубой провода из колодки, с помощью маленького шила и “чьей-то матери”, и припаял коричневые провода прямо на клемы “мама”, так как не хотел отрезать заводские клемы (олова нужно не много, потому что если его будет много — клемы обратно в колодку не залезут):

Колодка аварийки с припаянными коричневыми проводами БУ

Снятие БУБД оказалось не простой задачей, он находится выше ручки открытия капота, почти под торпедой, вообщем в не самом удобном месте.

У меня установлен БУБД 21093-6512010-03 НПО Итэлма.

БУБД 21093-6512010-03 НПО Итэлма

Такой БУБД устанавливался на все Самары II (ВАЗ 2113/14/15), на счёт Самар I (ВАЗ 2108/09/99) не уверен, проверьте такой же ли БУБД на вашей машине, ибо распиновка может отличаться.

Нужные нам провода в колодке БУБД:

• — коричневый — закрытие дверей;
• — синий — открытие дверей

По аналогии с аварийкой, припаял провода к клемам по схеме:

• — коричневый от БУБД с белым от БУ;
• — синий от БУБД с бело-чёрным от БУ

Колодка БУБД с припаянными проводами от БУ

Теперь самое интересное — водительская дверь.

Снимаем обшивку двери, снимаем чёрные “пыльники” изнутри.

Тут несколько вариантов:

Вариант 1) У вас в водительской двери стоит некий “микровыключатель”, который при открытии водительской двери ключём, подаёт сигнал на БУБД и он открывает остальные двери (по другому такой выключатель называют — центральным замком, так как без такого выключателя пришлось бы закрывать каждую дверь отдельно). В двери отсутствует электромотор водительской двери. Так же в водительской двери присутствует колодка с двумя проводами: один красный, другой жёлтый (такие же колодки 100% находятся в остальных 3 дверях машины) они подают питание на электромотор, которые открывают/закрывают замок двери.

Вариант 2) Всё тоже самое что в 1 пункте, но отсутствует колодка с красным и жёлтым проводом (очень частая ситуация, особенно если комплектация не “Люкс”). В таком случае нужно тянуть эти провода от БУБД в водительскую дверь (Схема системы блокировки замков дверей будет ниже).

Вариант 3) У вас установлена/была установлена не штатная сигнализация и теперь у вас в водительской двери проводов больше чем во всей машине. Тут я не могу вам ничего подсказать, так как сам не устанавливал не штатную сигнализацию в Самары, попробуйте разобраться с помощью схемы системы блокировки замков дверей.

Здесь изображена не изменённая, заводская “Схема системы блокировки замков дверей” автомобилей ВАЗ 2114/15 (может совпадать с ВАЗ 2109/99):

Схема системы блокировки замков дверей

У нас первый вариант развития событий, а значит необходимо сначала снять “микровыключатель”.

Микровыключатель

Типы и виды актуаторов

Актуатор – это исполнительный механизм привода замка. Любой подобный механизм заключён в пластиковый корпус, а внутри него установлен электродвигатель. Двигатель снабжён двумя контактами, провода от которых выведены наружу.

Актуатор замка двери (двухпроводной)

Два силовых провода иногда дополнены двумя или тремя сигнальными шнурами, которые подключены к микропереключателям. Модуль, оснащённый такими опциями, обычно реализован по следующей схеме:

Актуатор замка водительской двери

Сигнальных проводов может быть и 4-5, но суть здесь другая: эти кабели будут замкнуты, когда привод переведён в одно из фиксированных положений. А этих положений обычно два: полностью открыто, заперто.

Важно понять логику работы микрика: пока тяга не задвинута полностью, тумблер остаётся в положении «открыто». И наоборот: другое положение тумблер займёт, если стержень выдавлен до конца

Проще представить себе, что переключение происходит уже после остановки стержня. Больше тут добавить нечего.

Подключение микрика, встроенного в актуатор, предусмотрено лишь в некоторых моделях сигналок. И для всех дверей, кроме водительской, подходят двухпроводные приводы (без микропереключателей).

Стандартный набор для седана

В любом случае один 5-проводной актуатор лучше купить. Кстати, сопротивление каждого двигателя равно 5-ти Омам (рассчитайте суммарную силу тока). Удачной покупки!

Центральный замок Volkswagen, пневматика

На самом деле, у нас не был рассмотрен ещё один тип ЦЗ – пневматические, или вакуумные замки. Ими управляют при помощи одного кабеля, а не двух. Управляющий провод можно обнаружить в багажнике (возле компрессора), под задним сиденьем и так далее. При открывании на проводе будет «плюс», при запирании он подключен к массе. Найденный управляющий шнур придётся разрезать. К сигналке подключают обе части шнура (подробности рассмотрены дальше).

Приводим пример подключения сигнализации:

Управление пневматическим ЦЗ, схема

То же самое в виде букв:

• Отпирающий НР – к «+12 В»;
• Закрывающий НР – на массу;
• Отпирающий НЗ – к той части шнура, которая идёт к БУ ЦЗ;
• Закрывающий НЗ – к «общему» лепестку реле отпирания;
• «Общий» лепесток закрывающего реле – ко второй половинке шнура (к исполнительным механизмам).

Надеемся, вопросов тут не возникнет. Но всё же, на всякий случай мы откроем комментарии.

В завершение, отметим и ещё раз подчеркнём, что любые монтажные работы выполняют с отключенной минусовой клеммой.

Речь идёт о клемме аккумулятора, питающего электросеть. Прокладывая новый кабель, используйте термостойкие изолирующие трубки либо изоленту. Всё оборудование, установленное в автомобиле, находится в агрессивной среде. Об этом необходимо помнить.

Установка ЦЗ

Центральный замок в машине (и в частности автомобилях от «АвтоВАЗ») – это дополнительная опция. Однако это актуально для 2000-х годов. Сейчас вся продукция «АвтоВАЗа» штатно во всех комплектациях оснащается механизмом центрального замка. На тех авто, где ЦЗ не установлен, владелец сам может установить устройство. Установка центрального замка – это не сложная процедура.

Первым делом необходимо отключить клеммы АКБ. Также снимают дверные карты и механизм стеклоподъемников. После этого необходимо подобрать подходящее место для установки активаторов. Устанавливать механизм можно в любом положении

Но важно, чтобы тяга исполнительного устройства могла свободно двигаться

Автомобили ВАЗ-2110 имеют особенную конструкцию дверей. Тяга перед установкой должна быть согнута определенным образом. Этот угол должен быть одновременно минимальным и четким. Если он будет близким к дуге или расстояние от тяги до фиксатора будет слишком большим, в работе системы могут возникнуть проблемы. Будет не хватать мощности для осуществления движения тяги. Все усилие уйдет на преодоление изгиба.

Характеристика центрального замка

ЦЗ или центральный замок автомобиля на 4 двери представляет собой общее название защитных компонентов блокировки машины. Основное предназначение центрального замка автомобиля заключается в одновременном открытии и закрытии четырех дверей, иногда брелоком от ЦЗ можно открыть и топливный бак. На сегодняшний день центральные замки на авто больше отвечают требованиям комфорта, чем защиты, поэтому сравнивать такую систему с сигнализацией не имеет смысла. ЦЗ ставится для удобства водителя. С описанием и тем, как работает и выглядит система, вы можете ознакомиться ниже.

Принцип работы

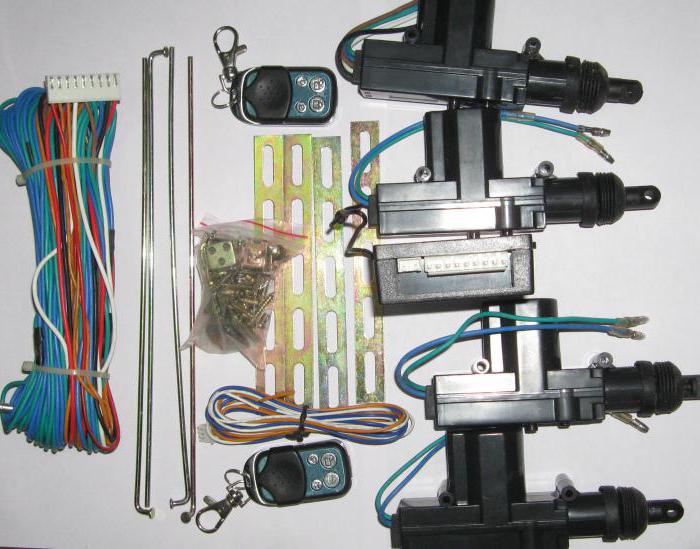

Комплект ЦЗ с блоком

Принцип работы центрального замка состоит в блокировке и разблокировании дверей транспортного средства при нажатии на кнопку брелка или повороте ключа в замке двери. Когда водитель проворачивает ключ, в замке включается специальный переключатель, который отвечает за блокировку. Импульс от этого переключателя поступает на блок управления — все исполнительные элементы вступают в работу и это обеспечивает практически мгновенную блокировку авто.  Что касается процесса разблокирования, то он осуществляется аналогичным способом.

При необходимости этот главный блок может управляться и с помощью брелка или ключа с кнопкой. В данном случае импульс будет передаваться бесконтактным способом на антенну и блок управления. Когда сигнал обработается, ЦЗ передаст соответствующую команду на все исполнительные элементы, которые откроют или закроют двери авто. Работает центральный замок по такому принципу, что в случае попадания автомобиля в ДТП система блокировки будет деактивирована в автоматическом режиме. Если с описанием принципа работы устройства все ясно, перейдем к следующему пункту — описанию параметров и функций.

Параметры и функции

Если вы установите замок своими руками в свой автомобиль, вам не придется каждый раз залезать в салон машины и по очереди открывать и закрывать все двери. Эта функция управляется с помощью брелка или ключа и она является основной. Также следует отметить такой параметр, как универсальность. То есть универсальный центральный замок представляет собой комплект, который состоит из пятипроводного привода, непосредственно ЦЗ, двухпроводных приводов, а также блока управления. Работа такого центрального замка автомобиля обеспечивается от ключа и эту систему без проблем можно совместить с любой противоугонной установкой.

Схема подключения системы

Комплект центрального замка может быть дополнен брелком, позволяющим управлять элементами управления дверьми на определенном расстоянии. Как правило, согласно описанию инструкции по эксплуатации, это расстояние не превышает 10 м. Чтобы сделать управление автомобилем еще более комфортным, можно произвести установку ЦЗ на багажное отделение, что отдельно позволит управлять именно дверью багажника.

Как вы поняли, управление системой может осуществляться двумя способами — механическим (от ключа) и дистанционным (от брелка). Если есть необходимость, то водитель может настроить некоторые предохранительные опции в работе системы. К примеру, можно настроить автоматическое закрытие салона в том случае, если скорость авто превысит 60 км/ч.

Устройство

Система ЦЗ включает в себя входные контроллеры, устройство управления, а также исполнительные элементы — актуаторы. Основным предназначением входного контроллера является фиксация положения двери машины и передача импульса на устройство управления. На так называемом кулачке замочного устройства располагаются два переключателя — один из них блокирует дверь, а второй — производит ее разблокирование. Еще один переключатель позволяет определить положение двери.

Все импульсы от этих переключателей передаются на управляющее устройство, передающее данный сигнал на центральный блок. Этот блок осуществляет передачу импульсов на блоки. Что касается актуатора или исполнительного механизма, то он представляет собой электромоторчик, связанный с редуктором. В зависимости от модели ЦЗ, в системе также может использоваться пневматический привод — раньше подобные узлы ставились на Фольксвагены и Мерседесы, но сегодня такие конструкции не используются (автор видео — ПРОСТЫЕ ШТУКИ).

Покупка центрального замка

Вы можете купить необходимую систему, которую устанавливает производитель в версиях с центральным замком, то есть оригинальный механизм. Однако это самый дорогой способ. Модификации обойдутся значительно дешевле, однако найти набор необходимых деталей иногда очень сложно. Вот почему большинство автолюбителей, которые хотят установить центральный замок, используют универсальные наборы. Вы можете купить их в специализированных магазинах или совершить интернет-покупку. Большинство таких комплектов состоит из набора проводов, контроллера, кабелей и крепежей. В более сложных наборах также можете найти пульт управления.

Центральный замок, как правило, бывает двух типов:

• механический;
• электронный.

Механический активируется поворотом ключа в двери водителя, а электронный — нажатием соответствующей кнопки на пульте дистанционного управления. Кроме повышения комфорта, подключение центрального замка к сигнализации удвоит безопасность вашего автомобиля.

Принцип работы центрального замка

После того как автолюбителем будет приобретен качественный центральный замок с дистанционным управлением, установка должна производиться специалистом. В противном случае работа системы не будет эффективной. Стоит отметить, что функционирование устройства доступно, независимо от состояния зажигания в машине.

Если запирание дверей выполняется ключом, в этот момент срабатывает микропереключатель. Он передает сигнал от переключателя к блоку управления, после чего поступает на центральный блок управления. Затем формируются все сигналы на электродвигатели крышек багажника и топливного бака, а также систему запирания дверей. При срабатывании всех исполнительных компонентов выполняется блокировка дверей машины. Повторное срабатывание электронного привода предотвращается благодаря соответствующему сигналу от микропереключателя. Аналогичным способом запорные устройства будут разблокированы.

При дистанционном управлении нажимается кнопка на ключе зажигания или пульте. В результате на приемную антенну центрального блока управления будет передан сигнал. Затем он будет обработан и поступит на исполнительные механизмы крышек топливного бака и багажника, а также в блоки дверей.

При установке стоит обратить внимание на центральный замок с дистанционным управлением «Гранта Лада», который пользуется спросом у российских автомобилистов

Разновидности блоков управления ЦЗ

Центральный замок обычно располагается под капотом или в дверях зависимо от модели машины, к его разъёму подключён шлейф, откуда ведут управляющие проводки, в т. ч. питание, масса, два сигнальных провода.

В некоторых автомобилях используется один контакт. Управляющий провод в тогда работает по другому принципу: при отсутствии подключения нет проявления функционирования, подключается к массе – замки закрываются, подаётся напряжение 12В – открываются. Такие замки называют пневматическими. Возможен и другой вариант, когда управляющий провод подключён к массе через сопротивление, не напрямую, тогда ЦЗ определяет тип сигнала по номиналу резистора. Зависимо от типа и принципа работы запирающего устройства установка сигналки к нему будет выполняться разными способами. Управление производится постоянной или переменной полярностью. Так, перед началом работ по монтажу охранной системы необходим поиск сигнальных электроцепей.

Разновидности управляющих модулей ЦЗ:

1. С минусовой полярностью. Замки запираются при замыкании одного из контактов на массу, их открытие происходит путём замыкания на заземление второго провода.
2. С плюсовой полярностью. Принцип аналогичен предыдущему, но здесь на каждый проводок осуществляется подача +12 вольт.
3. С переменной полярностью. Один из сигнальных контактов необходимо замкнуть на заземление, на другой подать +12 вольт, тогда замки открываются, при смене полярности – закрываются. Когда напряжение давать на каждый контакт по отдельности, это никак не отражается на работе устройств.

До начала процедуры важно выяснить, какой тип управления применяется. При варианте с минусовой полярностью провода проверяются поочерёдно путём подключения к массе, в случае с плюсовой полярностью подключают к плюсу

Так выполняется поиск обоих сигнальных контактов. Вариант с переменной полярностью предполагает проверку исключительно в процессе закрывания или открывания замков, с целью поиска необходимых проводов выполняются следующие действия:

1. Пробник подключается к массе. При закрытии запирающих устройств диод на одном из контактов светится, на втором – погасает или вообще не светит.
2. Пробник подсоединяется к плюсу. При открывании замков светодиод светится на первом контакте, на втором же погасает либо не светит совсем.

К ЦЗ с блоком, оснащённым модулем с переменной полярностью, подключение автосигнализации с сигнальными выходами без реле не осуществимо.

При возникновении проблем с поиском нужной пары, требуется более глубокое изучение особенностей конструкции замка. Следует отыскать реле, отправляющее команды запирающему механизму, после чего впаять провода автосигнализации.
