Коммутатор ваз 2108, 2109, 21099
Содержание:
- Устройство электронного зажигания ВАЗ 2106
- Для чего нужен, где находится и как выглядит
- Полная схема
- Настройка СЗ
- Признаки неисправности коммутатора как проверить коммутатор своими силами.
- Другие способы проверки коммутатора
- Замена коммутатора зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
- Как заменить коммутатор системы зажигания на ВАЗ 2108-ВАЗ 21099?
- Как проверить коммутатор ВАЗ 2108-2109
- Чем грозят неисправности в зажигании?
- Характеристики коммутатора
- Подключение коммутатора
- Таблица: неисправности коммутатора и способы устранения
- Чем БСЗ лучше контактной?
- Проверка неисправности автомобильного коммутатора на ВАЗ 2108 и замена
- Схема системы зажигания на ВАЗ 2109
- Таблица: стоимость коммутаторов
- Проверка коммутатора
- Как определить неисправность коммутатора зажигания
Устройство электронного зажигания ВАЗ 2106
Для многих типов транзисторов например, n-p-n необходима изоляция от корпуса коммутатора, поэтому они монтируются через специальную прокладку. Невзирая на внешнее сходство со старыми деталями, катушка и трамблёр конструктивно отличаются.
Подложками толстопленочных сборок служит алюмооксидная керамика Al2O3. Через мин двигатель вновь возможно запустить, но через короткое время он опять останавливается.
Но можно применить и более простую схему, которая представляет собой усилительный блок из двух каскадов.
После настройки схемы с конкретным типом двигателя в различных режимах его работы все подстроечные элементы нужно будет заменить на постоянные, подобрав соответствующие номиналы.
Последняя позволяет контролировать практически все параметры двигателя.
На выводы контроллера поступают сигналы датчика начала отсчета НО , датчика угловых импульсов УИ , датчика частоты вращения коленчатого вала КВ , датчика разрежения Р , датчика температуры охлаждающей жидкости Тохл.
Коммутатор Подложками толстопленочных сборок служит алюмооксидная керамика Al2O3.
Электропроводка для двигателя 157QMJ (Упрощенная) или как завести мотор без мопеда
Для чего нужен, где находится и как выглядит
Как и было сказано, коммутатор нужен для езды на бензине низко октановых марок. Стоит такое горючее значительно дешевле премиум-сортов. При этом отдача мотора по-прежнему остаётся на высоком уровне за счёт лучшего воспламенения смеси воздуха и топлива. Таким образом, коммутатор — это устройство, содействующее появлению в блоке зажигания продуктивной искры. Его можно считать микрокомпьютером, стимулирующим преобразователь. Естественно, коммутатор должен опираться на какие-то данные. В нашем случае, это сигналы датчика синхронизации.
Конструктивно элемент может совмещаться с ЭБУ. В этом случае он располагается на трамблёре (Ваз 2106, 2107) или рядом с преобразователем — на ЗИЛ ТК102У. Не исключение — вариант нахождения на отдельной металлической площадке. Как правило, это или крыло автомобиля, или перегородка под капотом (Ford). А на немецких Audi коммутатор установлен в моторном отсеке под лобовым стеклом. Для него предусмотрен защитный кожух из влагонепроницаемого материала.
Полная схема
1 – блок-фара; 2 – моторедуктор очистителя фары*; 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар*; 9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – электродвигатель омывателя стекол; 12 – датчик контрольной лампы давления масла; 13 – электромагнитный клапан карбюратора; 14 – концевой выключатель карбюратора; 15 – свечи зажигания; 16 – штепсельная розетка для переносной лампы; 17 – подкапотная лампа; 18 – датчик-распределитель зажигания; 19 – блок управления электромагнитным клапаном карбюратора; 20 – моторедуктор очистителя ветрового стекла; 21 – коммутатор; 22 – катушка зажигания; 23 – стартер; 24 – датчик верхней мертвой точки 1-го цилиндра**; 25 – колодка диагностики**; 26 – реле включения стартера; 27 – датчик указателя температуры охлаждающей жидкости; 28 – выключатель света заднего хода; 29 – аккумуляторная батарея; 30 – датчик уровня тормозной жидкости; 31 – монтажный блок; 32 – выключатель контрольной лампы стояночного тормоза; 33 – выключатель стоп-сигнала; 34 – лампа освещения вещевого ящика; 35 – электродвигатель вентилятора отопителя; 36 – дополнительный резистор электродвигателя отопителя; 37 – переключатель вентилятора отопителя; 38 – лампа подсветки рычагов отопителя; 39 – прикуриватель; 40 – выключатель обогрева заднего стекла; 41 – выключатель заднего противотуманного света; 42 – предохранитель цепи противотуманного света; 43 – выключатель аварийной сигнализации; 44 – выключатель наружного освещения; 45 – реле зажигания; 46 – выключатель зажигания; 47 – подрулевой переключатель; 48 – выключатель освещения приборов; 49 – боковой указатель поворота; 50 – выключатель плафона на стойке передней двери; 51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались); 52 – плафон; 53 – колодки для подключения к плафону индивидуального освещения салона; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – контрольная лампа указателей поворота; 56 – контрольная лампа наружного освещения; 57 – контрольная лампа заднего противотуманного света; 58 – резервная контрольная лампа; 59 – контрольная лампа дальнего света фар; 60 – контрольная лампа обогрева заднего стекла; 61 – спидометр; 62 – комбинация приборов; 63 – лампы освещения комбинации приборов; 64 – указатель температуры охлаждающей жидкости; 65 – вольтметр; 66 – указатель уровня топлива с контрольной лампой резерва; 67 – эконометр; 68 – лампа табло «STOP»; 69 – контрольная лампа заряда аккумуляторной батареи; 70 – контрольная лампа воздушной заслонки карбюратора; 71 – контрольная лампа аварийной сигнализации; 72 – контрольная лампа уровня тормозной жидкости; 73 – контрольная лампа стояночного тормоза; 74 – контрольная лампа давления масла; 75 – задний фонарь; 76 – датчик указателя уровня и резерва топлива; 77 – колодки для подключения к элементу обогрева заднего стекла; 78 – фонари освещения номерного знака; 79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)
Порядок условной нумерации штекеров в колодках:
а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный); б – датчика-распределителя зажигания; в – коммутатора и блока управления электромагнитным клапаном карбюратора; г – блок-фар, очистителей фар и заднего стекла; ж – плафона освещения салона; е – датчика уровня топлива; д – задних фонарей (нумерация выводов по порядку сверху вниз)
* Устанавливались на части выпускаемых автомобилей. ** С 1995 г. не устанавливаются.
Настройка СЗ
Если у вас ВАЗ 2109 карбюратор, вам время от времени придется настраивать систему зажигания. Процедура эта не самая простая, она требует выполнения четких указаний. Порядок работы следующий:
- Берем руководство по своей «девятке» в руки, выставляем зазоры контактов в соответствии с рекомендованными значениями. Обычно это 0,45 мм.
- Угол опережения зажигания выставляется при помощи специального оборудования, этот момент упускаем.
- Подключаем высоковольтные провода, начинаем регулировку момента посередине хода.
- Устанавливаем свечу в первый цилиндр, включаем зажигание.
- Крутим шкив против часовой стрелки на 45°.
- Подключаем массу на свечу, поворачиваем шкив постепенно уже по направлению часовой стрелки до момента появления искры между электродами.
- Смотрим на метки крышки и шкива. Они должны быть на одном уровне.
- Чтобы метки совпадали, поворачиваем трамблер в нужную сторону.
- Если отметки не будут совпадать, зажигание будет либо опаздывать, либо включаться преждевременно, что недопустимо.
- Вращаем шкив и трамблер, пока не получим необходимый результат, после чего трамблер понадобится затянуть, а потом повернуть коленчатый вал на два оборота.
- Проверьте результат: если все работает нормально, заканчиваем регулировку.
- Нужно прогреть мотор, затем проехаться на скорости 40-50 км/ч, перейти на четвертую передачу и резко газануть. Если есть стук — зажигание сработало преждевременно, регулируем по новой.
В СТО мастера также могут провести настройку, поэтому если у вас не выходит ее выполнить самостоятельно, обратитесь туда.
Признаки неисправности коммутатора как проверить коммутатор своими силами.
Назначение и особенности конструкции коммутатора.
Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.
Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки
Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника
В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.
>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.
Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.
К основным параметрам устройства коммутатора можно отнести:
Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.
Признаки неисправности коммутатора.
Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.
Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее
По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену
Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition
К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.
Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?
Как проверить коммутатор, своими силами.
Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.
Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.
Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.
Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.
С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.
Алгоритм действий по проверке коммутатора:
Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.
С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;
Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;
Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.
При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).
В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.
При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.
Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.
Другие способы проверки коммутатора
Несмотря на относительно невысокую стоимость нового коммутатора, у автолюбителей не всегда есть желание, а порой и возможность, приобрести его.
Да и в случае исправности старого коммутатора его замена никоим образом не повлияет на работу двигателя.
Именно поэтому многие владельцы автомобилей ВАЗ 2109 предпочитают проверить старый коммутатор, прежде чем менять его на новый.
Рис. 4 Крепление коммутатора на кузове авто.
Произвести профессиональную проверку этого узла можно на СТО с помощью специализированного стенда.
Профессиональное оборудование может показать не только наличие или отсутствие подачи импульса от коммутатора на катушку зажигания, но и их цикличность и стабильность.
Но подобное оборудование есть не на всех сервисных станциях, поэтому народные умельцы придумали еще один простой способ проверки коммутатора.
Для этой проверки вам понадобится ключ на 8 и контрольная лампочка на 12 В мощностью 3 Ватт. Порядок действий следующий:
- Снимите клемму «минус» с аккумуляторной батареи.
- Отсоедините ключом на 8 от клеммы с маркировкой «К» на катушке коричневый проводок, который идет к клемме с маркировкой «1» коммутатора.
- Один конец контакта контрольной лампы 12 В соедините с этим проводом, а другой – с клеммой под маркировкой «К» на катушке. Таким образом, контрольная лампа должна оказаться в цепи между катушкой и зажигания коммутатором.
- Накиньте клемму АКБ обратно.
- Попробуйте завести двигатель. Во время вращения стартера контрольная лампа должна гореть. Если этого не происходит, то коммутатор не работает и нуждается в замене.
Вам это может быть интересно:
Принципиальные электросхемы, подключение устройств и распиновка разъёмов
Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.
Замена коммутатора зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Где находится коммутатор системы зажигания? Его местонахождение очень простое, а всё потому что он находится в самом верху двигателя автомобиля, и добраться до него очень просто. Коммутатор расположен возле вакуумного усилителя, и крепится он к кузову автомобиля за счет двух гаек, что бы вы визуально знали его местонахождение, смотрите фото ниже:
Когда нужно менять коммутатор системы зажигания? При его выходе из строя, у двигателя могут выделяться следующие неисправности:
- Во-первых двигатель у автомобиля может работать не устойчиво, как на холостом ходу, так и при езде на автомобиле.
- А во-вторых очень часто может наблюдаться потеря приемистости автомобиля, проще говоря машина будет хуже ехать.
Как заменить коммутатор системы зажигания на ВАЗ 2108-ВАЗ 21099?
Снятие: 1) Сперва скиньте «минусовую» клему с аккумулятора. (Как это сделать, вы сможете прочитать в статье: «Замена аккумулятора», в «первом» пункте)
2) Затем от коммутатора рукой отсоедините колодку проводов.
3) Следом гаечным ключом отверните две боковых гайки, которые крепят коммутатор к кузову автомобиля.
Примечание! Под левой гайкой будет располагаться клема «массы», и поэтому когда гайка будет откручена, отсоедините эту клему от коммутатора!
4) И в завершение операции, когда колодка будет отсоединена, а две боковых гайки будут вывернуты, снимите коммутатор с автомобиля.
Установка: 1) В начале установите новый коммутатор на своё место, и после чего заверните боковые гайки его крепления.
Примечание! Перед тем как вы начнёте заворачивать левую гайку, установите на то место где она будет завёрнута сперва клему «массы», и уже только после это закрутите левую гайку крепления!
2) Следом вставьте колодку проводов, в разъём нового коммутатора.
3) И после чего в завершение, установите клему «минус» которую вы снимали ранее, на аккумулятор.
Проверка коммутатора системы зажигания на исправность:
1) Для этого сперва отсоедините клему «К», от катушки зажигания, отвернув для этого гаечным ключом гайку, которая её крепит
(Обязательно в конце статьи прочтите пункт «Важно»)
2) Далее при помощи контрольной лампы, которая рассчитана на «12 Вольт», мощностью «3 Вт», проверьте катушку на исправность для этого:
- В начале подсоедините ранее отсоединенную клему, к контрольно лампе.
- И после чего другой контакт который идет от контрольной лампы, подсоедините на место клемы «К», на катушке зажигания.
А далее проворачивая двигатель стартером, проверьте загорается ли лампа или же нет.
Примечание! Если не загорается, то в таком случае замените катушку зажигания на новую!
Важно! На самых первых катушках зажигания вместо маркировки «К» рисовалась маркировка «+», и поэтому если на вашей катушке так и есть, то в таком случае отсоедините провод рядом с которым стоит маркировка «+» а не «К»!
Как проверить коммутатор ВАЗ 2108-2109
Всем горячий сибирский привет. Хочу поделиться с Вами о том, что коммутатор коммутатору рознь. Новый, только с магазина, может быть по параметрам хуже, чем заменённый старый, брошенный ранее в багажник. Так же покажу как коммутатор отвечает за мощность и длительность горения искры.
После выхода моих роликов на ютубе по ремонту, регулировке карбюраторов и диагностике инжекторных автомобилей. Мне стало поступать много вопросов. Что бы общаться с моими подписчиками и зрителями более тесно я стал вести эти стримы. Подписывайтесь. Нажимайте колокольчик. Задавайте свои вопросы — буду рад ответить на них более подробно чем в письменном виде.
Источники
- drive2.ru/l/564176184837932184/
- vaz-russia.com/remont-vaz-2108/zamena-kommutatora-zazhiganiya-na-vaz-2108-vaz-2109-vaz-21099.html
- twokarburators.ru/kommutator-vaz-2108-2109-21099/
- ladaautos.ru/vaz-2109/kak-mozhno-proverit-kommutator-vaz-2109.html
Чем грозят неисправности в зажигании?
Оптимальная работа всей ЗС зависит от работоспособности всех ее элементов, а также выставленного момента. На практике карбюраторные ДВС нуждаются в более точной регулировке.
Предлагаем более подробно ознакомиться с неполадками:
- Силовой агрегат детонирует. Когда водитель жмет на газ, из-под капота начинают доноситься звенящие звуки. На практике такие неполадки появляются в транспортных средствах по причине выставленного слишком раннего момента. В результате это становится причиной неправильной работы ДВС, а последствии это может привести к деформации поршневых колец.
- Когда заводится мотор, из выхлопной трубы выходит черный дым. Такие неполадки обычно свидетельствуют о том, что угол опережения выставлен неправильно, момент слишком поздний. Разумеется, избавиться от такой неполадки позволит правильная регулировка.
- При работе на холостом ходу силовой агрегат троит, работает неравномерно.
- ДВС работает с перебоями, когда автомобилист нажимает на газ, проявляются провалы. То есть водитель жмет на газ, а машина не разгоняется.
- Снизилась мощность силового агрегата, то есть для набора скорости ему требуется значительно больше времени. Такая проблема может быть обусловлена тем, что топливо-воздушная смесь не полностью сгорает в цилиндрах ДВС.
При появлении таких неполадок автовладелец должен заняться диагностикой СЗ, а если есть необходимость, то отрегулировать момент. На практике большинство неисправностей связано именно с этим. Но перед тем, как заняться регулировкой, нужно убедиться в том, что все компоненты работают верно. Следует продиагностировать свечи, состояние высоковольтных проводов, катушки и распределителя. Только если все эти элементы будут целые, нужно начинать регулировку.
Характеристики коммутатора
Схема коммутатора ВАЗ построена на основе микросхемы L497, которая управляет выходным N-P-N-транзистором. Особенностью микросхемы является возможность программирования времени восстановления коэффициента задержки, что является важным для беспроблемного пуска холодного силового агрегата автомобиля. Такая особенность этого электронного компонента коммутатора позволяет осуществлять быстрое ускорение частоты вращения коленвала без провалов в работе, что обеспечивает постоянное тяговое усилие двигателя.
Аналогами, которые иногда используются в конструкции коммутатора ВАЗ 2108, являются микросхемы КР1055ХП1, КР1055ХП2, КР1055ХП4. Однако эти электронные компоненты встречаются в конструкции прибора достаточно редко. Основные технические параметры устройства:
- оптимальное рабочее напряжение 13,5 В;
- диапазон напряжений для нормальной работы 6-16 В;
- коммутационный ток 7,5-8,5 А;
- диапазон обеспечения бесперебойного искрообразования от 20 до 7000 оборотов коленвала.
Конструкция устройства разработана для использования в однопроводных схемах питания на автомобилях, у которых кузов играет роль отрицательной клеммы. Установка устройства, смонтированного на базе микросхемы L497, осуществляется на специально предназначенном месте с помощью штатных крепежных элементов.
Подключение коммутатора
Случаи бывают разными, не исключено, что придется вам менять проводку
Поэтому потребуется принимать во внимание назначение всех выводов на штекере коммутатора. Это позволит правильно провести подключение, причем риска вывести его из строя не будет. Первый вывод коммутатора – это выход
Другими словами, с него снимается усиленный сигнал. Его нужно соединять с выводом катушки «К». Второй контакт соединяется с массой – минусом аккумуляторной батареи
Первый вывод коммутатора – это выход. Другими словами, с него снимается усиленный сигнал. Его нужно соединять с выводом катушки «К». Второй контакт соединяется с массой – минусом аккумуляторной батареи.
Все три провода от датчика Холла идут на коммутатор ВАЗ. Причем сигнальный провод соединяется с шестым выводом коммутатора. Пятый – это вывод для питания (на нем напряжение стабильно 12 Вольт). Третий вывод коммутатора – масса (минус питания). Третий соединен внутри блока со вторым. А вот между четвертым, на который подается питание от АКБ, и пятым имеется постоянное сопротивление и стабилизатор напряжения.
Таблица: неисправности коммутатора и способы устранения
Неисправности
Причина
Способ устранения неисправности
Двигатель заводится, но через 3-5 мин останавливается. Через 20-30 мин двигатель вновь возможно запустить, но через короткое время он опять останавливается. Корпус коммутатора нагревается до температуры выше 50 градусов по Цельсию.
Неисправны элементы коммутатора.
Проверяют исправность транзистора. Если он нормально функционирует, но сильно нагревается в рабочем состоянии, увеличивают номинал резистора. В случае, если после этого транзистор продолжает сильно нагреваться, последовательно заменяют микросхему и транзистор
При монтаже транзистора обращают особое внимание на качество его крепления к корпусу коммутатора с использованием теплопроводящей пасты.
Мотор запускается только через определённые промежутки времени. Коммутатор сильно нагревается.
Неисправна схема защиты коммутатора.
Проверяют исправность элементов схемы защиты.
Двигатель автомобиля не заводится.
Неисправны элементы коммутатора, формирующие напряжение питания датчика Холла.
Проверяют исправность транзистора и остальных элементов устройства.Искры на свечах нет.
Неисправны элементы электронного коммутатора.
Проверяют исправность элементов устройства. Если указанные элементы работают, а неисправность осталась, следует заменить микросхему.
Искра нестабильная.
Нарушены контакты в разъемных соединениях коммутатора и датчика Холла.
Проверяют качество разъемных соединений коммутатора и датчика.
Двигатель работает неустойчиво.
Неисправен датчик Холла.
Заменяют датчик Холла.
Нестабильная работа силовой установки.
Неисправны элементы электронного коммутатора.
Проверяют последовательно элементы коммутатора
Если указанные детали исправны, а неисправность не устранилась, следует заменить микросхему.
Если указанные элементы работают, а неисправность осталась, следует заменить микросхему.
Искра нестабильная.
Нарушены контакты в разъемных соединениях коммутатора и датчика Холла.
Проверяют качество разъемных соединений коммутатора и датчика.
Двигатель работает неустойчиво.
Неисправен датчик Холла.
Заменяют датчик Холла.
Нестабильная работа силовой установки.
Неисправны элементы электронного коммутатора.
Проверяют последовательно элементы коммутатора. Если указанные детали исправны, а неисправность не устранилась, следует заменить микросхему.
Чем БСЗ лучше контактной?
Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации

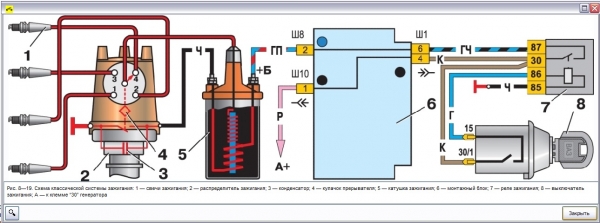

Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт. Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром
Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.
По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор
Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности
Проверка неисправности автомобильного коммутатора на ВАЗ 2108 и замена
Самым простым способом, конечно, будет проверка банальной заменой на заведомо рабочий блок, но есть и другие, более утонченные варианты. Для этого вам понадобится либо измеритель напряжение с пределом до 20 В (например, мультиметр), либо контрольная лампочка на 12 В. После чего необходимо выполнить следующий порядок действий:
-
- 1. Найдите под капотом автомобиля катушку зажигания и отсоедините от нее клемму, обозначенную буквой “К”. Данный проводник напрямую связан с первым контактом на коммутаторе.
- 2. В образовавшийся разрыв электрической цепи подключаем контрольную лампу либо прибор, измеряющий постоянное электрическое напряжение с пределом до 20 В.
- 3. Для проведения проверки необходимо будет повернуть ключ зажигания, прокрутив двигатель авто стартером. В результате диагностики лампочка должна замигать, а мультиметр показать изменения напряжения.
https://youtube.com/watch?v=grcKXKlJd9I
Если признаков жизни нет, можно говорить про неисправность блока. Кроме того, что могла выйти из строя электронная схема изделия (в этом случае поможет только замена), бывают и более банальные причины, устранить которые можно “на лету”:
- закисление контактов на клеммнике устройства, попробуйте очистить их либо пошевелить, нарушив образовавшийся окисел;
- возможно, выход из строя коммутатора связан с его чрезмерным перегревом, убедитесь, что радиатор охладителя силовых электронных компонентов не загрязнен, что могло быть причиной ухудшения теплоотвода;
- проблема в электропроводке, обрыв или повреждение проводов (тут вам поможет схема подключения коммутатора, чтобы проверить целостность всех электрических связей);
- и, наконец, устройство может банально не получать управляющие сигналы от датчика Холла. Если поменяв коммутатор проблема осталась — стоит озадачиться проверкой датчика.
Поменять коммутатор на восьмерке очень просто. Для начала необходимо отключить отрицательную клемму АКБ. Затем отключается электрический клеммник устройства, при помощи отвертки отжав пружинную скобу, откручиваются две гайки крепления радиатора и коммутатор свободно снимается в сборе с охладителем. Установка нового блока проводится в обратном порядке. Цена вопроса примерно 300-400 рублей.
Схема системы зажигания на ВАЗ 2109
Отличия между системами зажигания с инжекторным и карбюраторным двигателем на ВАЗ 2109 достаточно существенные.
На карбюраторных версиях за распределение зажигания отвечает катушка и распределитель. На инжекторах эта роль отводится специальному модулю зажигания. Он включает в себя пару катушек и управляющую электронику.
Еще одно важное отличие между карбюраторной и инжекторной системой зажигания (СЗ) — это отсутствие необходимости настроек на электронном типе, установки опережения зажигания, регулировки зазоров. Датчики отвечают за распределение зажигания по цилиндрам
Таблица: стоимость коммутаторов
Модели коммутаторов | Цена в рублях |
Коммутатор ГАЗ 131.3734 Ромб | 400 |
Транзисторный 1302.3734 | 450 |
133.3774 (аналог 3620.37740) ВАЗ 2108-099,Таврия (Энергомаш) (20) | 450 |
Коммутатор а/м ВАЗ 2108-2110, ВАЗ 2121 «СОАТЭ» | 500 |
0529.3734 Винница ВАЗ 2121 — 21214 НИВА | 500 |
12.3774-01 (ан.76.3774-02) ` Коммутатор ЗИЛ-130, -43410, АЗ-53, ПАЗ, ЛИАЗ, КАВЗ (Энергомаш) | 600 |
Энергомаш Коммутатор ВАЗ-2108-10, 2121,1111 (96.3734,3620.3734,76.3734) (Энергомаш) с авар.режимом и диагностикой | 700 |
Коммутатор ГАЗ 131.3734 СОАТЭ | 700 |
131.3734 Коммутатор Волга, ГАЗ, УАЗ, ИЖ, ЗИЛ-130, Москвич, ПАЗ, КАВЗ (СОАТЭ) | 800 |
Коммутатор с современной электронной базой а/м ГАЗ, УАЗ «СОАТЭ» | 850 |
Коммутатор системы зажигания ТК-200-0 / ТК-200-01-0 (аналог BU931) | 1000 |
Проверка коммутатора
Здесь мы рассмотрим, как проверить коммутатор на ВАЗ 2106 с целью его дальнейшего использования. Необходимая проверка коммутатора осуществляется в случае подозрения на дефекты этого электронного устройства с использованием приборов — осциллографа и импульсного генератора сигналов прямоугольной конфигурации.
Величина резистентности на выходе генераторного устройства должна составлять 0,1 – 0, 5 КОм. Осциллограф лучше использовать двухканальный т.к. один канал применяется для замера генераторных характеристик, а II — для коммутаторных сигналов.
На коммутаторные контакты транслируются импульсы прямоугольного формата, аналогичные сигналам электронного устройства – распределителя зажигания
При этом частотность таких сигналов должна быть в лимитах 3 — 233 Гц, а коэффициент скважности (соотношение периода к длительности сигнала) должен составлять 3
Предельно высокое напряжение U max должно быть 10В, а предельно низкое U min — 0,4 В. Такой коммутатор ваз 2106 при корректной работе должен отображать геометрию импульсных значений, соответствующую показанию осциллографа.
Контрольные параметры: Для изделия 3620.3734 — соответствие напряжения 13,5 + 0,01 В и силы тока 7,5 — 8,5 А, а для Н1М-52 – пропорция должна составлять 13,5 + 0,2 В к показателям 8 — 9 А при временном интервале накопления 5,5 — 7,5 мс.
Для коммутатора зажигания ВАЗ 2106 ВАТ 10.2 отношение напряжения к силе тока подходит в виде пропорции 13,5 к 7,5 — 8,5 А при временном интервале накопления 5,5 — 7,5 мс.
При некорректной форме импульсных сигналов изделия могут возникать перебои с образованием форматных импульсов, либо оно может быть смещено по времени. Это будет приводить к перегреву мотора, что не позволит эксплуатировать его в полной динамике. Теперь автолюбители будут знать, как проверить коммутатор на «шестерке».
Проверку исправности можно посмотреть по такой схеме:
Общая схема подключения коммутатора ВАЗ 2107 является составной частью общей схемы электрооборудования «шестерки».
Важно! Чтобы избежать выхода из строя коммутатора системы зажигания ВАЗ 2107 необходимо при включенном зажигании не рассоединять его от цепи и не снимать клеммы АКБ и при заведенной силовой установке. Также необходимо контролировать надежность контакта «массы» устройства к кузовной части автомобиля, дабы избежать создания предпосылок для выхода коммутирующего устройства из строя
Как определить неисправность коммутатора зажигания
Введение в конструкцию автомобиля коммутатора зажигания, особенно на отечественных авто семейства ВАЗ, позволило повысить их надежность. И хотя первым серийным автомобилем с электронной системой зажигания был ВАЗ 2108, подобные устройства стали ставиться на многих других машинах, в первую очередь на классику. Однако использование такого достаточно сложного изделия привело к тому, что найти возникающую неисправность, а также проверить и отремонтировать коммутатор стало возможным по большей части только в условиях специализированных центров. Внешними признаками, свидетельствующими, что появилась неисправность, могут быть:
- двигатель не заводится, искры на свечах нет;
- мотор заводится, но глохнет через несколько минут;
- мотор работает неустойчиво, если коммутатор заменить на заведомо исправный, дефект устраняется.
Самый простой способ выявить неисправность и проверить коммутатор, как уже отмечено, – установить заведомо исправный. Из-за достаточно низкого качества коммутаторов, поступающих на комплектацию автомобилей семейства ВАЗ, в том числе и ВАЗ 2108, водителям приходится возить с собой дополнительные коммутаторы для замены отказавшего. Однако существует и косвенный принцип оценки, позволяющий проверить работоспособность изделия и выявить его неисправность.
Для этого можно воспользоваться показаниями вольтметра в комбинации прибора. Надо включить зажигание, при этом стрелка установится посередине шкалы, а немного погодя качнется вправо (из-за отключения питания катушки при неработающем двигателе). Такое поведение стрелки свидетельствует, что неисправность в коммутаторе отсутствует. В том случае, когда вольтметра нет, чтобы проверить зажигание, потребуется контрольная лампа. Один ее конец присоединяется на массу, другой – к выходу катушки, соединенному с клеммой 1 коммутатора. Если включить зажигание, то при исправном коммутаторе через некоторое время лампа станет гореть ярче.
Однако, в некоторых случаях, неисправность зажигания не связана с отказом коммутатора. Надо проверить состояние проводов, в первую очередь контакт с массой и состояние разъемов. Также необходимо проверить датчик Холла.
Появление в конструкции автомобиля, в том числе и отечественного ВАЗ 2108, коммутатора напряжения, явилось закономерным результатом развития системы зажигания. Дальнейшим ее улучшением стало использование сначала двухканальных, а затем многоканальных коммутаторов для повышения эффективности работы.
Оцените полезность статьи!
- Почему скрипят тормозные колодки при торможении и что с этим делать
- Замена опор двигателя на ВАЗ и других автомобилях
- Авто напрокат: что необходимо знать при выборе
- От чего зависит длина тормозного пути и по какой формуле ее можно рассчитать
- Насколько хорошо вы разбираетесь в автомобильных эмблемах
- Как снять наружный ШРУС и заменить порванный пыльник
- Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ
- Колеса для вращения автомобиля на месте на 360 градусов
- Через 3 года дизеля станут роскошью
- Обзор самого дорогого Hyundai Solaris за всю историю
- Тест-драйв Lamborghini Huracan от Михаила Петровского
