Карбюратор: устройство и принцип работы

Управление карбюратором

Как правило, действиями карбюратора руководит водитель автомобиля. На отдельных моделях карбюраторов применялись вспомогательные системы, которые немного автоматизировали управление карбюратором.

Для того чтобы управлять дроссельной заслонкой наиболее часто пользуются педалью газа, которая обуславливает ее подвижность при содействии системы тяг либо тросового привода. Тяга, как правило, лучше, однако механизм привода куда сложнее и сдерживает способность механизма по компоновке подкапотной площади. Привод тягами был популярен до 1970 года, потом стали чаще использоваться тросики из металла.

На старых машинах чаще предполагалась двойная система привода дроссельной заслонки карбюратора: вручную рычагом либо от ноги, при помощи педали. Если надавливать на педаль, то рычаг не двигается, а если перемещать рычаг, то педаль опускается.

Последующее открытие дросселя можно совершать педалью. Когда педаль опускается — дроссель остается в таком же положении, в котором зафиксировался при управлении рукой. К примеру, на «Волге» ГАЗ-21 на панели приборов был размещен рычаг для управления рукой, при его движении можно достичь постоянного функционирования холодного двигателя без действия воздушной заслонки либо применять «постоянный газ». На грузовиках «постоянный газ» применялся для облегчения передвижения задним ходом.

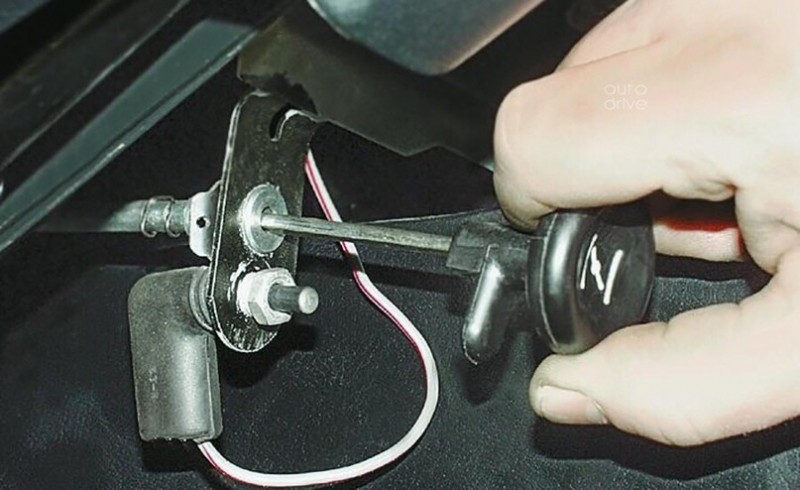

Воздушная заслонка может быть оснащена механическим либо автоматическим приводом. Если привод механический, то водитель закрывает ее при участии рычага. Автоматический привод очень популярен в других странах, а в России не «прижился» из-за своей ненадежности и недолгим сроком службы.

Достоинства и недостатки карбюратора

Основное достоинство карбюратора заключается в его ремонтопригодности. К этому устройству можно приобрести ремкомплект, который можно заменить, в случае необходимости, даже на улице. Однако это достоинство давно уже утратило практический смысл: развитие компьютерной диагностики сделало ремонт инжектора, практически равноценным по простоте занятием. Программу диагностики можно установить даже на iPhone, и успешно считывать ошибки при помощи кабеля-переходника.

Недостатки карбюратора связаны с тем, что он представляет собой достаточно тонкое и сложное механическое устройство. Его необходимо время от времени регулировать, чистить и беречь от засоров. Кроме того, его работа зависит от погодных условий: зимой в нем может замерзнуть конденсат, летом он перегревается, и топливо начинает интенсивно испаряться. В общем и целом можно сказать, что это устройство морально устарело.

Как выставить идеальные параметры своими руками

Для качественной регулировки карбюратора нужны базовые приспособления, которые есть в распоряжении каждого автовладельцы. Чтобы исключить поступление избыточного количества топливовоздушной смеси, стоит правильно отрегулировать поплавок в резервуаре. Действие легко выполнить по простому шаблону, но эксперты не рекомендуют прибегать к такому методу, поскольку характеристики прокладок в карбюраторных узлах часто отличаются.

Некоторые автомобилисты часто используют вместо штатных прокладок более качественные изделия. Проверка оборудования выполняется следующим образом:

• закрутить винт качества до конца рукой;
• далее его стоит выкрутить обратно на 5 оборотов;
• после запуска двигателя нужно убрать подсос и довести с помощью винта количества смеси значение оборотов до 750 об/минуту;
• работая с винтом качества, довести обороты до максимума, а затем винтом количества уменьшить их до 800 об/минуту.

Нельзя забывать, что самостоятельная регулировка карбюратора не только решает проблему плавающих оборотов, но и положительно сказывается на потреблении топлива мотором на холостом ходу при стабильных оборотах.

Иногда у новичков случаются такие проблемы, что при вращении винтов качества и количества силовой агрегат никак не реагирует на это. Подобное происходит, если из отверстия холостого хода движется большая струя топлива, и элементы не способны это поменять.

Проблема появляется при недостаточно качественном закрытии клапана или деформировании жиклера. Иногда при замене последнего элемента автовладельцы ошибочно выбирают несоответствующий диаметр, либо недостаточно хорошо закручивают заглушку.

Необходимо тщательно осмотреть все детали карбюратора, чтобы исключить неприятности в будущем. Выполняя чистку жиклеры, не стоит использовать составы с абразивными частицами.

В случае повреждения электромагнитного клапана нужно выкрутить его и оценить на предмет наличия деформаций. Посадочное место тоже подвергается деформированию. А если произошел срыв резьбы, нужно поменять крышку карбюратора. При отсутствии механических повреждений достаточно смазать уплотнительное кольцо перед тем, как выкрутить жиклер.

Проверить, нужно ли регулировать карбюратор, достаточно просто. Для этого следует оценить реакцию двигателя на нажатие педали акселератора. Агрегат, который получает сбалансированную топливную смесь, отзывается на действия педали мгновенно. Если узел настроен корректно, обороты будут плавными на холостом ходу. Любые провалы и рывки являются признаком каких-либо нарушений.

Если агрегат работает ровно на холостом ходу, но при повышении оборотов демонстрирует нестабильную работу, следует подкрутить винт качества и обогатить топливовоздушную смесь.

Если машина реагирует на нажатия на педаль газа с опозданием, значит, есть проблемы с ускорительным насосом – можно поменять его носик или заменить всю деталь. При повреждениях носика топливо чрезмерно сильно обогащается, но дефект можно устранить заменой носика. Если планируется монтаж носика другого диаметра, потребуется подобрать совместимый жиклер.

Винт качества определяет интенсивность выбросов CO в окружающую среду. Если вы предпочитаете агрессивный стиль вождения, то перед плановым прохождением техосмотра нужно закрутить винт качества, чтобы снизить выбросы и получить положительный результат после ТО. Далее можно вернуть винт в предыдущее положение.

Заключение

Регулировка карбюратора – достаточно кропотливый и сложный процесс. Для полного решения проблем с настройкой работы силового агрегата может потребоваться несколько недель. Поэтому следует тщательно прислушиваться к функционированию агрегата и вовремя реагировать на любые сбои в его работе.

Во время промывки не стоит прибегать к применению безымянных средств от неизвестных производителей. Также следует ответственно подходить к выбору топлива на автозаправочных станциях, т.к. от этого зависит бесперебойная и правильная работа всех узлов транспортного средства.

Видео о настройке карбюратора:

Пусковой обогатитель, электроклапан

Садитесь поудобнее, речь у нас пойдет об одной из самых таинственных деталей скутера — пусковом обогатителе. Сия деталька мала, но очень важна. Именно она помогает заводить холодный двигатель скутера без геморроя в любую погоду. Только благодаря ей скутер легко заводится с полпинка, а у кого не так — значит руки криво растут Благодаря ей, родимой, скутер не стреляет в глушитель как отечественные мото, а работает на холостых тихо и ровно. Хвала японцам, что они изобрели эту штуку! — говорю я на полном серьезе.

Дык, значить, что же это такое — пусковой обогатитель? Это по сути дела дополнительный маленький карбюратор, стоящий параллельно основному. С основным карбюратором он соединяется тремя каналами — воздушным, эмульсионным и топливным, высверленными в его корпусе. Воздух забирается до дроссельной заслонки, эмульсия (смесь) подается после нее, непосредственно в выходной патрубок карбюратора. Бензин берется из общей поплавковой камеры. Таким образом, с некоторой натяжкой, обогатитель можно считать независимым устройством. С натяжкой, потому что он, все же, конструктивно неотделим от карбюратора.

А теперь посмотрим на рисунок.

В карбюраторе имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушно-бензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же, как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки.При пуске холодного двигателя заслонка поднята (открыта). При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе.

После того как двигатель запустился, но еще не прогрелся ему нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор, бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель. При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель разогревает привод 3. Внутри него, очевидно, находится газ или жидкость, кипящая при низкой температуре и поршень, связанный со штоком 4. При нагреве привода шток постепенно выдвигается на 3-4 мм и через толкатель 5 приводит в движение заслонку. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом.

Таким образом, двигатель прогревается вместе с термоэлектроклапаном и смесь постепенно обедняется. Минут через 3-5 заслонка закрывается совсем и степень обогащения смеси на горячем двигателе задается только системой холостого хода карбюратора. При остановке двигателя прекращается нагрев клапана, привод заслонки остывает и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Такая конструкция обогатителя применяется практически на всех современных скутерах. В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя. Иногда, также, встречается ручной привод заслонки через тросик от ручки на руле («Choke»).

Теперь «болезни» системы

1. Может быть забит грязью воздушный канал. Смесь при этом сильно переобогащается, даже после прогрева двигателя.

2. Может быть забит грязью жиклер. Он очень тонкий, и это нередко случается. При этом обогатитель работает наоборот — обедняет смесь, затрудняя пуск.

3. Нарушен контакт с «таблеткой» нагревателя. Клапан при этом не нагревается и не закрывается. Двигатель работает все время на переобогащенной смеси и не развивает положенной мощности. Сопротивление на контактах клапана легко измерить, оно должно быть в районе нескольких Ом.

4. Обломаны усики на

Пусковая система карбюратора

Данная система осуществляет впрыск обогащенного горючего в двигательные элементы (цилиндры). Это происходит в момент запуска. Тут ключевую роль играет воздушная заслонка. В консрукциях российского производства, она управляется вручную при помощи рукоятки подсоса, которая выведена внутрь салона. В иностранных моделях используется система автоматизированного запуска, которая независимо контролирует раскрытие воздушной заслонки.

Пусковое устройство карбюратора: 1 — рычаг привода воздушной заслоним; 2 — воздушная заслонка; 3 — тяга; 4 — шток-серьга; 5 -регулировочный винт; 6 — телескопическая тяга; 7 — тяга регулирования положения дроссельной заслонки; 8 — дроссельная заслонка.

Кроме того, система конструкции предусматривает предотвращение поступления переобогащенного питания внутрь цилиндров сразу после запуска. Специально привод сконструирован таким образом, что может выполнять открытие створки чтобы произошло обеднение смеси. Также она связана тягой с дросселем. Это дает возможность при запуске и во время прогрева регулировать уровень раскрытия створок.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Для чего нужен карбюратор

Карбюратор необходим для формирования воздушно-топливной смеси. В автомобилях используется бензин – жидкое топливо, которое не воспламеняется должным образом от искрового зажигания. Если система подачи топлива оснащена карбюратором (а в современных моделях – инжектором), в цилиндры мотора попадает мелкодисперсная топливно-воздушная смесь, которая легко воспламеняется от искры.

Появление карбюраторов в конце XIX века позволило использовать жидкое топливо в автомобилях, мотоциклах и другой транспортной технике.  Отчасти это определило дальнейшее развитие автомобильной отрасли и идеи «машина в каждый дом». Спустя век карбюраторы были вытеснены более надёжными и удобными инжекторными системами.

Сравнение моновпрыска и карбюраторной системы

Моновпрыском называется одна из разновидностей электронной системы впрыска топлива в двигатель. Можно сказать, что моновпрысковые системы являются своего рода переходной моделью от карбюратора к инжектору.

Впервые моновпрыск был разработан и установлен для самолётов как более современная модификация карбюраторного агрегата, которая исключала «провалы» в подачи топлива во время исполнения фигур в воздухе.

Существенной разницей между моновпрыском и карбюраторной системой можно считать наличие у моновпрыскового устройства компьютерного блока контроля подачи и расхода горючего, а также бензинового насоса и одной форсунки, работающей от электричества. Тип работу моновпрыска аналогичен карбюратору, только с использованием более современных компонентов.

Главным достоинством системы моновпрыска является бесперебойная работа мотора, так как в агрегате постоянно поддерживается минимальное давление в 1 бар. То есть транспортные средства с моновпрыском могут бесперебойной работать при резком обгоне или торможении, когда как карбюраторные механизмы не всегда могут гарантировать стабильность мотора в этих режимах.

К тому же моновпрыск гарантирует повышение мощности силового агрегата засчёт отсутствия провалов в питании.

Однако карбюраторы и по сей день считаются более экономичными устройствами, так как впрыск топлива осуществляется не в одной точке, а по всей камере, что позволяет использовать весь поступающий объём горючего. По этой причине двигатели с карбюраторами легче заводятся в зимнее время.

Таким образом, карбюраторные устройства обладают хорошими характеристиками в плане экономного потребления горючего и возможности запуска в любых климатических условиях. Моновпрыск обеспечивает более стабильную работу мотора и высокие качества мощности автомобиля.

Из чего состоит стандартный карбюратор

Из чего состоит стандартный карбюратор: 1 — топливопровод; 2 — игольчатый клапан; 3 — отверстие в крышке поплавковой камеры; 4 — распылитель; 5 — воздушная заслонка; 6 — диффузор; 7 — дроссельная заслонка; 8 — смесительная камера; 9 — топливный жиклер; 10 — поплавок; 11 — поплавковая камера.

Современный механизм состоит из четырех основных элементов:

1. Сама камера с поплавком;
2. Жиклер;
3. Распылитель;
4. Диффузор;
5. Дроссельная заслонка.

Поплавковая камера

Полость камеры разделена на два отсека. Первый отсек контролирует наличие и поступление топлива в пределах узла. С её помощью происходит бесперебойное и непрерывное снабжение мотора топливом, независимо от условий. Незамысловатый механизм предусматривает, что внутри камеры находится поплавок, который цепляется за игольчатый клапан, расположенный у начала отверстия канала. Этот процесс обеспечивает подачу бензина из топливного бака.

Поплавковая камера: 1 – поплавок; 2 — ограничитель хода поплавка; 3-регулировка уровня топлива; 4 – уровень топлива в поплавковой камере.

По мере испарения топлива и снижения его уровня, поплавок погружается ниже, а клапан расширяется, за счет чего происходит очередное впрыскивание топлива внутрь полости. Если случается обратный процесс, то поплавок наоборот поднимается, а клапан сужается.

Второй камерный отсек служит для замешивания горючего и воздуха.

Диффузор

Когда бензин и воздушный поток соединяются воедино, то попадают в диффузор. Так как отверстие его очень маленькое, при попадании в него скорость циркуляции смеси увеличивается.

Диффузор карбюратора

Жиклер

Специальный вставочный механизм, с отверстием посередине. Оно сквозное и имеет определенный диаметр. Именно жиклер отвечает за подачу необходимого количества топлива.

Жиклеры

Итак, представим себе процесс. Сначала запускается двигатель, после чего поршень цилиндра начинает давить вниз, создавая разряжение. Из-за этого эффекта происходит усиленное засасывание воздуха при помощи заборника с фильтром, который установлен на карбюраторе.

Дроссельная и воздушная заслонки

Воздушная заслонка помогает следить за уровнем обогащенности горючего. При закрытии прохода случается излишнее обогащение (повышенное содержание смеси), которое влечет остановку работы мотора. Дроссельная заслонка установлена позади диффузора, поэтому перекрывая канал она регулирует скорость движения топливновоздушной массы.

Дроссельная заслонка

Когда водитель нажимает на акселератор, он таким образом воздействует на дроссель.

Так выглядит упрощенный вариант карбюраторной схемы. Но на самом деле он состоит из множества элементов и сложных механизмов, потому что эксплуатация двигателя происходит в разных условиях климата и рельефа, в зависимости от этого требуется различный состав топлива.

Именно по этой причине у современной поплавковой системы такое многоступенчатое устройство с вспомогательным оборудованием и дополнительными системами. Учитывая эти факторы карбюратор способен приготовить смесь для каждого случая.

Какие еще системные элементы дополняют конструкцию карбюратора?

1. Пусковой механизм;
2. Дозирующий механизм;
3. Система холостого хода;
4. Ускорительный насос;
5. Экономайзер;
6. Эконостат.

Всякий элемент выполняет свою роль для поддержания нормального рабочего состояния агрегата.

Признаки неисправности карбюратора

Общеизвестный факт: качество топливо в нашей стране оставляет желать лучшего. В результате этого возможно засорение карбюратора маслами, твёрдыми частицами и т.д.

При этом могут наблюдаться один или несколько признаков:

• существенно выросший расход топлива;
• двигатель не запускается «на холодную»;
• потеря динамики;
• «троение» двигателя.

Работоспособность можно восстановить самому. При неудаче можно его снять и отнести мастеру, который опытным глазом сразу определит ошибки и настроит «на глазок», после чего автомобиль хотя бы заведётся.

Для начала можно попробовать отрегулировать карбюратор без снятия с автомобиля.

Принцип работы карбюратора

Сначала горючее направляется в поплавковую камеру. В момент достижения необходимого уровня поплавок поднимается и перекрывает клапан, через который подается топливо. Когда поплавок опускается, подача топлива возобновляется.

Далее топливо идет в смесительную камеру, где создается горючая смесь. Сверху подается воздух, который соединяется с горючим. В камере находится распылительная трубка с жиклером, а также дроссель и диффузор. Жиклер — это пробка, которая не допускает вытекание топлива из поплавковой камеры. Заслонка, соединенная с педалью, называется дросселем. При надавливании ногой, она открывается, и горючая смесь попадает в цилиндр. В результате машина набирает скорость. В диффузоре находится распределительная трубка.

В момент запуска в смесительной камере формируется разрежение, из распылителя разбрызгивается топливо. Поднимается поток воздуха, который при смешении с топливом, переносит горючее в цилиндр.

В новейших устройствах помимо смесительной и поплавковой камер, находится также пусковое и дозирующее устройство, конструкция холостого хода, экономайзер, ускорительный насос. Устаревшие модели не обеспечивают полноценную работу мотора, поскольку в зависимости от того, холодный или горячий двигатель, смесь должна быть разной. Если запускают холодный двигатель, требуется горючая смесь, обогащенная топливом. В случае, когда мотор долго работал, необходима смесь с небольшим включением топлива.

Для увеличения скорости или езды в нагруженной машине, нужна смесь, сильно обогащенная топливом. Аналогичная ситуация при движении на холостом ходу, на малых оборотах. Такие условия простой карбюратор обеспечить не в силах.

С целью обогащения смеси топливом применяют насос-ускоритель. Когда резко выжимают педаль, проходит воздух, который движется быстрее топлива. С этим связана нехватка топлива в горючей жидкости. При наличии насоса силовой агрегат работает мощнее.

Система холостого хода идеальна для малых оборотов. При таком режиме силовой агрегат функционирует на обогащенной смеси. Однако, одной дозирующей системы недостаточно, ведь на холостом ходу дроссель открывается лишь частично. В новейших карбюраторах горючая смесь формируется около дросселя, поскольку в этом месте, даже если дроссель открыт не полностью, создается необходимое разрежение.

Для запуска мотора требуется смесь, которая обогащена топливом. С этой целью в смесительной камере предусмотрена заслонка с клапаном, через который проходит воздух. На приборной панели автомобиля есть ручка для управления клапаном. При вытягивании ручки клапан приоткрывается, и объем воздуха в смесительной камере сокращается. А количество горючего в смеси возрастает. В результате даже первые порции смеси достаточно насыщены, и мотор быстро заводится. При наличии спускового устройства двигатель работает даже при пониженных температурах.

Возможности дозирующего устройства позволяют создавать смесь, подходящую для работы двигателя в разных режимах. С помощью системы автоматически регулируется состав смеси при работе мотора с малой и средней нагрузкой. В таком режиме топливо подается через дозирующую систему. Однако, даже при полном открытии дросселя горючего часто недостаточно. По этой причине, когда дроссель практически полностью открыт, рычаг, соединенный с ним, воздействует на тягу привода экономайзера — так открывается дополнительный проход из поплавковой камеры. В итоге двигатель функционирует более мощно.

Принцип работы карбюратора

Сначала горючее направляется в поплавковую камеру. В момент достижения необходимого уровня поплавок поднимается и перекрывает клапан, через который подается топливо. Когда поплавок опускается, подача топлива возобновляется.

Далее топливо идет в смесительную камеру, где создается горючая смесь. Сверху подается воздух, который соединяется с горючим. В камере находится распылительная трубка с жиклером, а также дроссель и диффузор. Жиклер — это пробка, которая не допускает вытекание топлива из поплавковой камеры. Заслонка, соединенная с педалью, называется дросселем. При надавливании ногой, она открывается, и горючая смесь попадает в цилиндр. В результате машина набирает скорость. В диффузоре находится распределительная трубка.

В момент запуска в смесительной камере формируется разрежение, из распылителя разбрызгивается топливо. Поднимается поток воздуха, который при смешении с топливом, переносит горючее в цилиндр.

Для увеличения скорости или езды в нагруженной машине, нужна смесь, сильно обогащенная топливом. Аналогичная ситуация при движении на холостом ходу, на малых оборотах. Такие условия простой карбюратор обеспечить не в силах.

С целью обогащения смеси топливом применяют насос-ускоритель. Когда резко выжимают педаль, проходит воздух, который движется быстрее топлива. С этим связана нехватка топлива в горючей жидкости. При наличии насоса силовой агрегат работает мощнее.

Система холостого хода идеальна для малых оборотов. При таком режиме силовой агрегат функционирует на обогащенной смеси. Однако, одной дозирующей системы недостаточно, ведь на холостом ходу дроссель открывается лишь частично. В новейших карбюраторах горючая смесь формируется около дросселя, поскольку в этом месте, даже если дроссель открыт не полностью, создается необходимое разрежение.

Для запуска мотора требуется смесь, которая обогащена топливом. С этой целью в смесительной камере предусмотрена заслонка с клапаном, через который проходит воздух. На приборной панели автомобиля есть ручка для управления клапаном. При вытягивании ручки клапан приоткрывается, и объем воздуха в смесительной камере сокращается. А количество горючего в смеси возрастает. В результате даже первые порции смеси достаточно насыщены, и мотор быстро заводится. При наличии спускового устройства двигатель работает даже при пониженных температурах.

Возможности дозирующего устройства позволяют создавать смесь, подходящую для работы двигателя в разных режимах. С помощью системы автоматически регулируется состав смеси при работе мотора с малой и средней нагрузкой. В таком режиме топливо подается через дозирующую систему. Однако, даже при полном открытии дросселя горючего часто недостаточно. По этой причине, когда дроссель практически полностью открыт, рычаг, соединенный с ним, воздействует на тягу привода экономайзера — так открывается дополнительный проход из поплавковой камеры. В итоге двигатель функционирует более мощно.

Главная дозирующая система

Эта система позволяет четко разделять и дозировать количество топлива приходящего в двигатель в момент езды на средней скорости. В нее входят такие элементы, как:

• Топливные жиклеры;
• Главный распределитель;
• Диффузор.

При этом главный жиклер подачи топлива расположен в специально просверленном канале между поплавковой камерой и главным распылителем для воздуха, состоящим из небольшой трубки с отверстиями для подачи воздуха. Главный жиклер отвечает за то, какое соотношение будет у топлива при смешении с воздухом.

Детали карбюратора автомобиля

При этом устройство карбюратора таково, что для его калибровки можно устанавливать жиклеры с разным сечением при настройке всевозможных режимов работы карбюратора.

Немного истории

Ранние разработки  на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен. Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.

Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным,  дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование  привычного для нас сегодня жидкого топлива. Стоит учесть, что такое топливо не может воспламениться без участия воздуха.

Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях. Для решения этой задачи изобрели первый карбюратор. Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис. По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов.

 Для получения качественной топливно-воздушной смеси  горючее в первом устройстве нагревалось, а его  пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения. Разработки в данной области продолжились, а уже через год  талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива. Это устройство легло в основу для всех последующих разработок.

Из чего состоит карбюратор бензопилы

Рассматриваемые агрегаты современных бензопил отличаются по конструкции от устройств старого образца. Причем это отличие заключается не только в конструкции, но и в принципе действия. Но обо всем по порядку. Для начала узнаем основные узлы механизма, а затем разберемся с принципом функционирования бензопильного карбюратора.

Конструктивно карбюратор бензопилы можно разделить на три части:

1. Камера подсоса топлива из бензобака. Эта камера сопряжена не только с бензобаком посредством топливопровода, но еще и с конструкцией кривошипно-шатунного механизма. Эта часть состоит из двух штуцеров, мембраны для закачивания топлива, двух клапанов, фильтра и транспортировочного канала
2. Камера скапливания топливной смеси и поступление ее к каналам холостого хода, средних оборотов и максимальных оборотов. Эта камера состоит из иглы или игольчатого клапана, мембраны для открытия иглы, камеры скопления топлива, регулировочных винтов, заслонки максимальных оборотов, а также каналов ХХ и средних оборотов, которые всегда открыты
3. Рабочая зона — это основная область, в которой происходит смешивание воздуха с топливом и поступление этой смеси в камеру сгорания. К основным рабочим элементам рабочей зоны относятся заслонки (воздушная и дроссельная), а также диффузор, в котором и происходит смешивание топлива и воздуха
