Устройство и принцип работы системы охлаждения двигателя

Плохая циркуляция ОЖ: из-за чего бывает, чем опасна и как ее избежать

Если не циркулирует охлаждающая жидкость вообще или же плохо циркулирует, то у этого могут быть разные причины:

1. Проблемы с насосом циркуляции охлаждающей жидкости. Поломки этого агрегата приводят к тому, что он перестает закачивать антифриз в двигатель или начинает делать это хуже.
2. Забитая система. В процессе эксплуатации антифриза в системе охлаждения могут скапливаться различные отложения, осадки. Особенно, если антифриз – низкого качества. Это могут быть и примеси из самого антифриза, и частички коррозии, и частички разрушившегося в результате кавитации металла, изношенных уплотнителей и шлангов и т.д. Эти взвеси оседают везде, забивая протоки и узлы. В результате жидкость с трудом «протискивается».
3. Утечки антифриза. Течь может возникнуть по причине коррозии, трещин, разрывов в расширительном бачке, шлангах и патрубках, в других элементах системы. При постоянной течи оставшегося объема ОЖ недостаточно для того, чтобы нормально циркулировать.

Нарушения движения охлаждающей жидкости в двигателе приводят к тому, что он перегревается, антифриз – тоже. Без должного остывания агрегат уже не может нормально работать, ломается и выходит из строя.

Чтобы такого не случилось, нужно придерживаться простых правил. Во-первых, использовать только качественный антифриз. Не стоит гнаться за дешевизной, лучше купить подороже, но проверенного, надежного производителя. Здесь есть другая опасность – под видом брендовых часто встречаются подделки. Поэтому покупать нужно еще и внимательно, и только при наличии у продавца необходимых сертификатов.

Во-вторых, необходимо внимательно следить за системой. Регулярно осматривать ее на предмет утечек и других неполадок. При первых же подозрения на неисправность провести более тщательный осмотр и исправлять ситуацию – самостоятельно или обратившись в автосервис.

От системы охлаждения двигателя зависит многое. Она, как кровеносная система человека, заботится о работоспособности мотора и «здоровья» машины в целом. Поэтому внимательное к ней отношение и тщательный подбор антифриза – это гарант исправности этой системы, а значит – корректной и бесперебойной работы двигателя.

Назначение и виды системы охлаждения

Температура газов в камере сгорания в момент воспламенения смеси превышает 2000°С. Такая температура при отсутствии искусственного охлаждения привела бы к сильному нагреву деталей двигателя и их разрушению. Поэтому необходимо воздушное или жидкостное охлаждение двигателя. При воздушном охлаждении не требуются радиатор, водяной насос и трубопроводы, отпадает опасность «размораживания» двигателя зимой при заправке системы охлаждения водой. Поэтому, не смотря на повышенную затрату мощности на приведение в действие вентилятора и затруднённый пуск при низкой температуре применяют воздушное охлаждение на лёгковых машинах и ряде зарубежных автомобилей.

Система охлаждения — жидкостная закрытого типа с принудительной циркуляцией жидкости, с расширительным бачком. Такая система заполняется водой или антифризом, не замерзающим при температуре до минус 40°С.

При чрезмерном охлаждении двигателя увеличиваются потери тепла с охлаждающей жидкостью, неполностью испаряется и сгорает топливо, которое в жидком виде проникает в поддон картера и разжижает масло. Это приводит к снижению мощности и экономичности двигателя и быстрому износу деталей. При перегреве двигателя происходят разложение и коксование масла ускоряющие, отложение нагара, вследствие чего ухудшается отвод тепла. Из-за расширения деталей уменьшаются температурные зазоры, увеличиваются трение и износ деталей, ухудшается наполнение цилиндров. Температура охлаждающей жидкости при работе двигателя должна составлять 85-100°С.

В автомобильных двигателях применяют принудительную (насосную) систему жидкостного охлаждения. Такая система включает рубашки охлаждения цилиндров, радиатор, водяной насос, вентилятор, жалюзи, термостат, сливные краники, указатели температуры охлаждающей жидкости.

Жидкость, циркулирующая в системе охлаждения, воспринимает тепло от стенок цилиндров и их головок и передаёт его через радиатор окружающей среде. Иногда предусматривается направление потока циркулирующей жидкости через водораспределительную трубу или продольный канал с отверстиями в первую очередь к наиболее нагретым деталям (выпуклые клапаны, свечи зажигания, стенки камеры сгорания).

В современных двигателях система охлаждения двигателя используется для подогрева впускного трубопровода, охлаждения компрессора и отопления кабины или пассажирского помещения кузова. В современных автомобильных двигателях применяют закрытые системы жидкостного охлаждения, сообщающиеся с атмосферой через клапаны в пробке радиатора. В такой системе повышается температура кипения воды, закипает вода реже и меньше испаряется.

Круги циркуляции

силовой агрегат

Внешний радиус (круг) системы охлаждения включает в себя радиатор и расширительный бак. Циркуляция антифриза по нему, начинается только после достижения двигателем рабочей температуры. Открытие подачи происходит после срабатывания термостата.

Заключение
. Охлаждающая система является важным элементом, обеспечивающим работоспособность двигателя. Для полноценной диагностики неисправностей нужно знать, чем различаются малый и большой круг охлаждения двигателя. Разобравшись в данном вопросе, вам будет значительно проще выявить причину неправильной работы этой системы.

Для поддержания оптимальной температуры двигателя необходима система охлаждения.

Средняя температура двигателя 800 — 900оС, при активной работе достигает 2000оС. Но периодически необходимо отводить тепло от двигателя. Если этого не делать, двигатель может перегреться.

Но система охлаждения не только охлаждает двигатель, но и участвует в его подогреве, когда тот холодный.

В большинстве автомобилей установлена жидкостная система охлаждения закрытого типа с принудительной циркуляцией жидкости и расширительным бачком (рисунок 7.1).
Рис. 7.1. Схема системы охлаждения двигателя
а) малый круг циркуляции
б) большой круг циркуляции
1 — радиатор; 2 — патрубок для циркуляции охлаждающей жидкости; 3 — расширительный бачок; 4 — термостат; 5 — водяной насос; 6 — рубашка охлаждения блока цилиндров;
7 — рубашка охлаждения головки блока; 8 — радиатор отопителя с электровентилятором; 9 — кран радиатора отопителя; 10 — пробка для слива охлаждающей жидкости из блока; 11 — пробка для слива охлаждающей жидкости из радиатора;
12 — вентилятор

• Элементами системы охлаждения являются:
• рубашки охлаждения блока и головки блока цилиндров,
• центробежного насоса,
• термостата,
• радиатора с расширительным бачком,
• вентилятора,
• соединительных патрубков и шлангов.

Под руководством термостата выполняют свои функции 2 круга циркуляции (рисунок 7.1). Малый круг выполняет функцию подогрева двигателя. После нагревания жидкость начинает циркулировать по большому кругу и охлаждается в радиаторе. Нормальная температура охлаждающей жидкости равна 80-90оС.

Рубашка охлаждения двигателя – это каналы в блоке и головке блока цилиндров. По этим каналам циркулирует охлаждающая жидкость.

Насос центробежного типа способствует перемещению жидкости по рубашке и по всей системе двигателя. заставляет жидкость перемещаться по рубашке охлаждения двигателя и всей системе.

Термостат является механизмов, поддерживающим оптимальный тепловой режим двигателя. Когда запускается холодный двигатель, термостат закрыт и жидкость перемещается по малому кругу. Когда температура жидкости превышает 80-85оС, то термостат открывается, жидкость начинает циркулировать по большому кругу, попадая в радиатор и охлаждаясь.

Радиатор представляет собой множество трубок, образующих большую поверхность охлаждения. Здесь и охлаждается жидкость.

Расширительный бачок. С его помощью происходит компенсация объема жидкости, когда она нагревается и охлаждается.
Вентилятор увеличивает поток воздуха в радиатор, при помощи которого и охла

ждается жидкость.

Патрубки и шланги являются соединительным механизмом рубашки охлаждения с термостатом, насосом, радиатором и расширительным бачком.

Основные неисправности системы охлаждения.

Течь охлаждающей жидкости. Причина: повреждения радиатора, шлангов, уплотнительных прокладок и сальников. Способы устранения: подтянуть хомуты крепления шлангов и трубок, поврежденные детали заменить на новые.

Перегрев двигателя. Причина: недостаточный уровень охлаждающей жидкости, слабое натяжения ремня вентилятора, засорение трубок радиатора, неисправность термостата. Способы устранения: восстановить уровень жидкости в системе охлаждения, отрегулировать натяжение ремня вентилятора, промыть радиатор, заменить термостат.

Основные элементы

Система охлаждения двигателя содержит следующие элементы:

• Рубашка охлаждения или «водяная рубашка». Представляет собой систему каналов проходящих в блоке цилиндров.
• Радиатор охлаждения — устройство для охлаждения самой жидкости. Состоит из каналов изогнутых труб и металлических рёбер для лучшей теплоотдачи. Охлаждение происходит как благодаря встречному потоку воздуха, так и внутренним вентилятором.
• Вентилятор. Элемент системы охлаждения, предназначенный для усиления потока воздуха. На современных автомобилях он включается только при срабатывании температурного датчика, когда радиатор неспособен полноценно охладить жидкость встречным потоком воздуха. В старых моделях автомобилей вентилятор работает постоянно. Вращение на него передаётся от коленчатого вала через ременной привод.
• Насос или помпа. Обеспечивает циркуляцию охлаждающей жидкости по каналам системы. Приводится в действие с помощью ременного или шестерёнчатого привода от коленчатого вала. Как правило, мощные двигателя с прямым впрыском топлива комплектуются дополнительным насосом.
• Термостат. Важнейшая деталь системы охлаждения, контролирующая циркуляцию по большому кругу охлаждения. Основной задачей является обеспечение нормального температурного режима при эксплуатации транспортного средства. Обычно установлен на стыке входного патрубка и рубашки охлаждения.
• Расширительный бачок — ёмкость необходимая для сбора избытка охлаждающей жидкости возникающего в процессе её нагревания.
• Радиатор отопления или печка. По своему устройству похож на радиатор охлаждения в меньшем размере. Однако, используется исключительно для обогрева салона автомобиля в зимний период и непосредственной роли в охлаждении ДВС не играет.

Как циркулирует охлаждающая жидкость?

Сами системы в бензиновых и дизельных авто похожи, принципиальных различий в их конструкции и работе нет. Они включают в себя множество компонентов, а для их регулирования применяются элементы управления. Чтобы понять, как антифриз циркулирует, рассмотрим основные компоненты СО:

Основные компоненты СО
Радиатор	Нужен для охлаждения горячей ОЖ воздушным потоком.
Масляный радиатор	Охлаждает моторное масло.
Теплообменник отопителя	Служит для нагревания воздушного потока, который проходит через этот элемент. Чтобы компонент функционировал эффективней, его устанавливают у места выхода горячего антифриза из мотора.
Расширительный бачок для жидкости	Через него осуществляется заполнение системы расходником, а его предназначение заключается в компенсации изменения объема ОЖ от температуры в СО.
Центробежный насос или помпа	С его помощью осуществляется непосредственный процесс циркуляции жидкости по СО. В зависимости от конструкции двигателя, на нем может быть установлен дополнительный насос.
Термостат	Обеспечивает оптимальную температуру в СО, регулируя поток ОЖ, который проходит через радиатор.
Датчик температуры ОЖ	В случае ее увеличения выше нормы, сигнализирует водителю об этом при помощи электронного блока управления.

Непосредственное функционирование СО обеспечивает система управления мотором. В современных моторах принцип работы основывается на математической модели, учитывающей множество параметров и определяющей нормальные условия активации и работы всех компонентов.

Понятное дело, что «Тосол» не может проходить по СО сам, поэтому его поток обеспечивается центробежным насосом. Циркуляция охлаждающей жидкости происходит через «рубашку охлаждения». В результате этого мотор транспортного средства охлаждается, а «Тосол» нагревается. Сам ход движения ОЖ в агрегате может происходить либо от первого цилиндра к последнему, или от выпускного коллектора к впускному.

Рассмотрим процесс кругооборот ОЖ подробнее:

• когда двигатель заводится утром, сразу же начинается оборот антифриза по СО. Сам процесс потока создается насосом, который запускается от ремня ГРМ или специального, отдельного ремня;
• пока ОЖ не нагрелась, она закачивается в двигатель при помощи насоса. В тот момент, когда она проходит по цилиндрам агрегата, они ее нагревают, поскольку в цилиндрах выделяется много тепла за счет проходящих в нем процессов. Так ОЖ забирает себе тепло мотора, одновременно увеличивая свою температуру. Затем хладагент возвращается обратно к центробежному насосу, повторяя этот круг, пока полностью не нагреется. Такой процесс называется малым кругом оборота расходного материала по СО;

когда ОЖ достигла определенной температуры, начинается большой круг вращения жидкости. Если он начинает работать, термостат перекрывает малый круг;
когда начался большой круг циркуляции, центробежный насос закачивает ОЖ в мотор. Антифриз, имея уже высокую температуру, проходит по трубкам и попадает в радиатор, где оставляет свое тепло, отдавая окружающей среде и воздушной системе. Она, в свою очередь, использует это тепло для обогрева салона, если на печке включена соответствующая функция;
затем ОЖ вновь закачивается в агрегат при помощи насоса;
если имеющегося охлаждения ОЖ в радиаторе не хватает, а температура хладагента увеличивается, включается специальный датчик активации вентиляторов, который установлен в нижней части радиатора;
одновременно начинает работу вентилятор, установленный прямо на радиаторе;
когда хладагент охладился до необходимой температуры, оба вентилятора отключаются;
если хладагент успевает остынуть до такой температуры, что закрывается термостат, при повторном запуске мотора он опять начнет проходить в СО по малому кругу.

Во время работы мотора всегда должна поддерживаться примерно одна температура, которая и определяет его функционирование. Условно она составляет 90 градусов. Такая температура позволяет двигателю развивать хорошую скорость и обеспечивает приемлемый расход бензина. Именно поэтому схема потока хладагента по СО такая сложная и разделена на несколько кругов, чтобы мотор мог скорее выйти на такой режим работы.

Схема циркуляции

Предлагаем вам своими глазами увидеть схему протекания хладагента. Представлены большой и малый круги.

• а) малый круг круг;
• б) большой круг.

1. радиатор охлаждения;
2. трубка для потока хладагента;
3. расширительный бачок;
4. термостат;
5. центробежный насос;
6. устройство охлаждения блока цилиндров двигателя;
7. устройство охлаждения головки блока;
8. радиаторный отопитель с вентилятором;
9. краник радиатора;
10. отверстие для слива антифриза из блока;
11. отверстие для слива хладагента непосредственно из радиатора;
12. вентилятор.

Жидкостная система охлаждения

Жиддкостная система охлаждения более инерционна, двигатель медленно прогревается, но и медленно остывает. Кроме того, большая теплоемкость охлаждающей жидкости обеспечивают интенсивный и равномерный теплоотвод и меньшую температуру деталей.

Теплота, отводимая от двигателей, используется для подогрева впускного трубопровода и улучшения смесеобразования, а также для отопления кабины или салона автомобиля в холодную погоду.

Приборы системы охлаждения:

радиатора 3, вентилятора 1, жидкостного насоса 8, рубашки охлаждения блока цилиндров, рубашки охлаждения головки блока цилиндров, термостата 10, патрубков 6,17 шлангов 9, расширительного бачка, приборов контроля температуры жидкости 13, сливных краников 18, 19.

Работа системы охлаждения

Циркуляцию жидкости в системе охлаждения осуществляют по двум кругам: малому и большому.

По малому кругу жидкость циркулирует при пуске холодною двигателя, обеспечивая его быстрый прогрев в такой последовательности: жидкостной насос — распределительные трубы — рубашка охлаждения блока цилиндров — рубашка охлаждения головки блока цилиндров — верхний патрубок термостата (клапан закрыт) — перепускной шланг приемная полость жидкостного насоса.

По большому кругу жидкость циркулирует при прогретом двигателе: жидкостной насос (как и по малому кругу) — термостат (клапан открыт) — резиновый шланг — патрубок радиатора — верхний бачок радиатора — сердцевина радиатора — нижний бачок радиатора — патрубок — шланги — приемная полость жидкостного насоса.

Переохлаждение двигателя сопровождается ростом механических потерь из-за повышения вязкости масла, ухудшением процессов смесеобразования и сгорания, следствием чего является повышенный расход топлива. Конденсация паров воды в картерной полости холодного двигателя и на стенках цилиндров приводит к коррозии. В отрабатавших газах повышается содержание углеводородов не сгоревшего топлива и высокотоксичных альдегидных соединений.Принудительный отвод теплоты от деталей двигателя осуществляется с помощью жидкости или воздуха, в связи с чем различают двигатели жидкостного и воздушного охлаждения.

Радиатор является теплообменником системы охлаждения, где поступающая из двигателя жидкость передаст теплоту потоку воздуха.

Радиатор состоит из верхнего и нижнего бачков, соединенных между собой трубками, образующими его охлаждающую решетку (сердцевину ра­диатора). Верхний бачок радиатора имеет наливную горловину с пробкой, а нижний — сливной кран. В наливную горловину впаяна пароотводная трубка, соединенная с расширительным бачком. Пароотводная трубка за­глублена в радиатор, где отводимые пары конденсируются. К верхнему и нижнему бачкам припаяны боковые стойки. Стойки и пластина образуют каркас радиатора. Сердцевина радиатора состоит из нескольких рядов тру­бок, впаянных в верхний и нижний бачки. К трубкам крепятся гонкие ох­лаждающие пластины или гофрированные ленты, изготовленные из лату­ки, алюминия или красной меди.

Пробка заливной горловины в закрытых системах жидкостного охлажде­ния имеет два предохранительных клапана с уплотнительными резиновы­ми прокладками и пружинами. Паровой клапан регулируют на избыточное давление (0,145—0,160 МПа), воздушный клапан открывается при падении давленияв системе против атмосферного не более чем на 0,01 МПа.

При нормальном функционировании клапанов система охлаждения только кратковременно может сообщаться с окружающей средой или поло­стью расширительного бачка.

Жалюзи устанавливаются перед радиатором, с их помощью регулирует­ся количество воздуха, проходящего через сердцевину радиатора. Жалюзи изготовляются в виде набора вертикальных иди горизонтальных пластин — створок из оцинкованного железа, которые объединены общей рамкой и снабжены шарнирным устройством, обеспечивающим одновременный или групповой поворот их вокруг своей оси. Жалюзи прикрепляют к каркасу радиатора или к его наружной облицовке. Управление створками осущест­вляется вручную или с помощью устройства с термостатом.

Жидкостной насос создаст в системе охлаждения принудительную цир­куляцию жидкости. Применяют одноступенчатые жидкостные насосы цен­тробежного типа. Привод насоса, как правило, работает от шкива коленча­того вала посредством клиноременной передачи.

Жидкостной насос состоит из корпуса, вала привода с крыльчаткой, ступицы для крепления шкива привода, самоподжимной уплотняющей манжеты, двух латунных обойм, резиновой манжеты» уплотняющей шайбы ипружинного кольца. Вал насоса вращается на двух шарикоподшипниках.

Центробежные насосы одноступенчатого типа, рассчитанные на давле­ние и 0,04 —0,1 МПа, отличаются компактностью и обеспечивают доста­точную подачу жидкости при сравнительно больших зазорах между крыль­чаткой и стенками корпуса.

Вентилятор служит для создания воздушного потока, проходящего че­рез сердцевину радиатора, для охлаждения жидкости, протекающей по трубкам.

Обслуживание системы охлаждения гарантия нормальной работы вашего двигателя.

Функции системы охлаждения

В период сгорания рабочей смеси температура в цилиндре достигает 2000 °C и более. Система охлаждения предназначена для поддержания оптимального теплового состояния двигателя в пределах 80-90°C. Сильный нагрев может вызвать нарушения нормальных рабочих зазоров и, как следствие, усиленный износ, заклинивание и поломку деталей, а также снижение мощности двигателя, за счёт ухудшения наполнения цилиндров горючей смесью, самовоспламенения и детонации. Для обеспечения нормальной работы двигателя необходимо охлаждать детали, соприкасающиеся с горячими газами, отводя от них тепло в атмосферу непосредственно, либо при помощи промежуточного тела (воды, низкозамерзающей жидкости). При чрезмерно сильном охлаждении рабочая смесь, попадая на холодные стенки цилиндра конденсируется и стекает в картер двигателя, где разжижает моторное масло. Как следствие этого мощность двигателя уменьшается, а износ увеличивается. При понижении температуры масло густеет. Это является причиной того, что масло хуже подается в цилиндры и увеличивается расход топлива, уменьшается мощность. Поэтому система охлаждения должна ограничивать температурные пределы, обеспечивая наилучшие условия работы двигателя.

Система охлаждения, кроме основной функции охлаждения двигателя, выполняет ряд других функций, к которым относятся:

• нагрев воздуха в системе отопления, вентиляции и кондиционирования;
• охлаждения масла в системе смазки;
• охлаждения отработанных газов в системе рециркуляции отработавших газов;
• охлаждения воздуха в системе турбонаддува ;
• охлаждения рабочей жидкости в автоматической коробке передач.

Вентилятор системы охлаждения грузовика с термомуфтой

Воздушное охлаждение на фольксвагене «Жук»

Авиационный звездообразный двигатель

Детали и узлы системы

Схема устройства охлаждения двигателя достаточно простая и присущая всем версиям. Охлаждающая жидкость циркулирует по кругам — большому и малому. Рассмотрим, детали узла «охлаждайки» более детальнее.

Радиатор и вентилятор

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 (в некоторых случаях до 110) градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции.

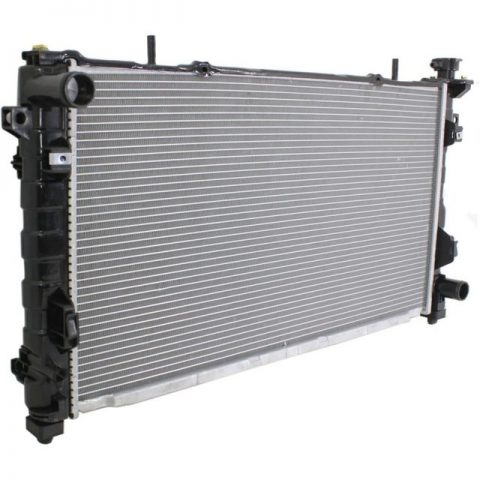

Радиатор системы охлаждения.

Медные радиаторы широко распространены на отечественных Волгах, УАЗах и грузовиках, выпущенных в эпоху СССР. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.

Вентилятор бывает двух типов — электрический (устанавливается на все современные автомобили) и принудительного действия (на старых Волгах, ВАЗах и других машинах). Механический вентилятор приводится в действие при помощи коленчатого вала, на котором установлены лопасти. Именно они обеспечивают постоянное охлаждение радиатора.

Вентилятор принудительного действия.

Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.

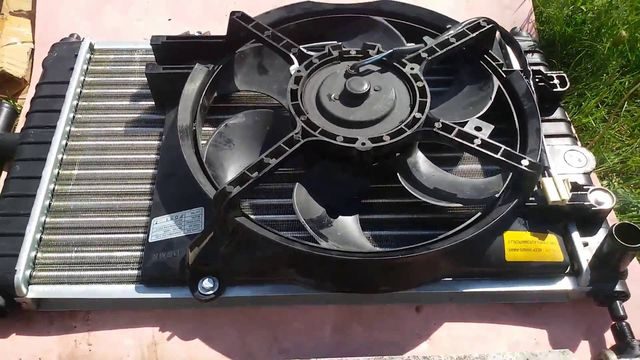

Электровентилятор охлаждения.

Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции, и недостаточном охлаждении системы. При этом мотор может перегреваться. Если в паре с этим ещё и неисправен термостат, то это приведёт к перегреву мотора, что потянет более серьёзные неполадки.

Термостат

Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг, и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ.

Устройство термостата.

Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора. Смена термостата проводится легко, для этого просто необходимо слить ОЖ до уровня ниже детали и открутить корпус. Под корпусом находится изделие. При замене стоит менять и уплотнительную резинку.

Водяной насос или помпа

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.

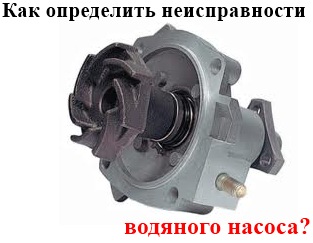

Водяной насос.

Отопитель

Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

Расширительный бачок и пробка

В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

Патрубки

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

Датчик температуры

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате.

Датчик температуры ОЖ.

Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться. Особенно это опасно в летний период. Также, проблемы с датчиком могут послужить ряду других проблем связанных с мотором.

Водяная рубашка

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.

В жаркую погоду

Особенно внимательным нужно быть и в жару, ведь в это время машины перегреваются, жидкость в двигателе закипает не только от длительной работы, но и от жары. Старайтесь часто проверять исправность мотора, следить за уровнем масла

, смотреть, чтобы в систему не попал мусор или пылинки. Частой поломкой во всех погодных условиях является радиатор, который так и норовит подтекать, тем самым создавая вероятность поломки или засорения всей охлаждающей системы.

В плохих погодных условиях может работать плохо любая техника, но особое внимание стоит уделить именно двигателю и его составляющим, они и есть сердцем всего механизма. Часто возникают проблемы с охлаждением цилиндров, на это тоже стоит обратить отдельное внимание

Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т.п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей. В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 г\см2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости

Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор

На некоторых а\м на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Функции системы охлаждения

Температура в цилиндрах при работе мотора может достигать 800-900 градусов. Даже через несколько секунд без работы устройств охлаждения температура мотора поднимается до недопустимой отметки. Процессы отвода тепла защищают механизмы и детали, которые также поддерживают нормальное рабочее состояние и ускоряют прогрев машины.

Охладительная система транспортного средства

Однако, это не все функции, которые возложены на работу охлаждающей схемы автомобиля. Более современные разработки могут выполнять и другие задачи, которые способствуют нормальной работе мотора и увеличению срока его эксплуатации. Среди них:

1. Нагрев воздуха. Чаще всего данная функция относится к устройствам отопления, кондиционирования и вентиляции.
2. Охлаждение масла. Без смазки автомобиль тоже может подвергаться перегреву, а иногда это случается даже от постоянной работы мотора, поэтому на помощь приходит охлаждающий реагент.
3. Охлаждение газов в механизме рециркуляции.
4. Охлаждение жидкости в коробке передач. Рабочие жидкости в автоматической коробке тоже требуют понижения их температуры.

Для того, чтобы выполнять возложенные на них задачи должным образом, системы охлаждения бывают разными. Различаются они способами охлаждения. Системы бывают трех видов:

1. Жидкостная система закрытого типа;
2. Воздушная система открытого типа;
3. Комбинированная система.

Охладительная система мотора авто
