Усилитель для сабвуфера в машину своими руками. ermmak

Схема УНЧ Д-класса

Теперь, когда мы знаем, как работает усилитель звука класса D, давайте попробуем его собрать своими руками. Вот схема принципиальная такого усилителя с ШИМ.

Транзисторы предлагаем использовать IRF540N или IRFB41N15D. Эти полевые транзисторы имеют низкий заряд затвора для быстрого переключения и низкое значение RDS(on) (сопротивление перехода) для снижения энергопотребления. Вы также должны убедиться, что транзистор имеет достаточно высокое значение Vdc (напряжение сток-исток). Можно использовать и IRF640N, но RDS существенно выше, что приведёт к меньшей эффективности.

Выше приведена таблица со сравнением основных параметров этих трех транзисторов:

Для монтажа платы можно использовать SMD компоненты, попробовать применить микросхему IR2011S вместо IR2110. Возможно УНЧ и не заработает с первой попытки, но когда вы услышите четкий и мощный звук, исходящий из колонок — поймёте что схема того стоит.

Разбор схемы

Это моно-усилитель мощности звуковой частоты.

Транзистор VT1 является главным элементом в схеме усилителя. Поэтому схема называется транзисторный УНЧ (усилитель низкой частоты).

В данном случае используется n-p-n транзистор. Он включен по схеме с общим эмиттером (ОЭ). Эта схема позволяет выжить максимум из транзистора. Она усиливает и напряжение, и ток одновременно. Итого максимальная мощность.

Что такое каскад

Каскад – это по сути этап усиления, который не зависит от другого. Бывают и двухкаскадные усилители. То есть, например, в схеме есть два транзистора. Один работает как предусилитель, и передает усиленный сигнал на вход второго. Поэтому схема называется двухкаскадной. Они не зависят друг от друга, но первый каскад передает сигнал на второй, что позволяет увеличить мощность сигнала.

Схема модели с индуктивным преобразователем

Данного типа схема автомобильного усилителя предполагает использование биполярного транзистора. Непосредственно преобразователь устанавливается в таких устройствах вместе с конденсатором. Резисторы чаще всего можно встретить открытого типа, однако инверторные модификации также часто попадаются. Если рассматривать одноканальные модели, то катушки индуктивности у них, как правило, устанавливаются на 20 В. Дополнительно следует отметить, что предохранители для усилителей подходят только плавкого типа. Подсоединить такой автомобильный усилитель своими руками можно через выпрямитель.

Как сделать усилитель для сабвуфера своими руками?

Все любят слушать музыку, а вот слушать музыку в хорошем качестве с басами и на достаточной громкости получается не у всех. Но этого можно добиться, купив в свое авто усилитель. Хотя можно и не покупать, а сделать усилитель для сабвуфера своими руками, правда, для этого необходимо будет приобрести некоторые детали, а также обладать некоторыми знаниями в электронике и физике. С последними я вам помогу.

Итак, для начала нам понадобится усилитель большой мощности и преобразователь напряжения 12/40В (для автомобильного напряжения). Эти детали можно сделать самостоятельно (это тема уже для отдельной статьи, поэтому рассмотрим второй вариант), а можно купить в специализированных магазинах.

Приобретя эти две детали, начинаем процесс изготовления всего усилителя для сабвуфера. Для этого данные детали требуется согласовать между собой и защитить от перегрузки и помех.

А для того чтобы наш усилитель увеличивал стереосигнал, следует поставить модуль обработки и фильтрации звукового сигнала. Им сейчас и займемся.

Делаем модуль обработки звукового сигнала.

Для усилителя сабвуфера автомобильной магнитолы необходимо два канала, а наш усилитель пока одноканальный. Для исправления этого нюанса нужно слить воедино два канала магнитолы. В этом нам поможет сумматор. Непосредственно схему блока для обработки звукового канала можно найти на специальных сайтах или форумах.

Схема блока обработки звукового сигнала сабвуфера:

После подключения сумматора звуковой сигнал будет фильтроваться, в связи с этим исчезнут частоты менее 16Гц и более 300Гц. После сумматора сигнал будет попадать в фильтр, который уберет частоты от 35 до 150Гц.

А чтобы ваш сабвуфер лучше соответствовал всей акустике и регулятору громкости, на выходе должен иметься плавный регулятор фазы.

Важные моменты:

• при сборе модуля обработки звуков лучше всего пользоваться схемой платы данного модуля;
• для питания модуля обработки нужен двухполярный стабилизатор источника тока с напряжением +/- 15В.

Создаем следующий блок – стабилизации и коммуникации силовой цепи.

Схема блока коммутации:

На холостом ходу автомобиля усилителю необходим ток в 1-1,5А, который вырабатывает аккумулятор. Поэтому чтобы последний не садился, в машине устанавливается реле (для него делается отдельная клемма под названием «REM») с напряжением в 12В в катушке и током не меньше 20А.

REM подключается к отдельному выходу автомобильной магнитолы с напряжением +12В. Так, сабвуфер будет включаться совместно с магнитолой.

Еще установим два светодиода для контроля над включением и выключением, а для получения двухполярного питания блока — транзисторы, стабилитроны и интегральные стабилизаторы (для снижения напряжения и его стабилизации до 15 В).

Сборка всех деталей.

Когда все отдельные модули подготовлены, остается собрать усилитель воедино, т.е. разместить их все в корпусе усилителя и соединить друг с другом.

Если вы — только начинающий радиолюбитель, то описанная схема работ, как сделать усилитель для сабвуфера своими руками, вам более чем подойдет. А вот профессионалам рекомендую использовать более компактную сборку усилителя на одной плате. Также рекомендую прочитать — сабвуфер в машину своими руками.

Видео

Звуковое и акустическое оборудование для автомобилей

• Магнитола – головное устройство, отвечающее за функциональные возможности звукового оборудования. Именно с замены автомагнитолы начинается построение системы.

Динамики – акустическая аппаратура, которая устанавливается на разных уровнях в нескольких местах и служит для воспроизведения звука. От количества, качества и размера динамиков напрямую зависит сила и чистота звука.

Сабвуфер – устройство, обеспечивающее воспроизведение чистых и по-настоящему мощных басов. Он увеличивает силу звука и делает его объемным.

Усилитель интегрируется в систему для расширения частотного диапазона. Он придает звуку нужную глубину и делает воспроизведение качественным.

Лучшие внутрисалонные автомобильные антенны

Доступ к радиочастотам в автомобиле возможно осуществить используя автомобильную антенну и магнитолу. Для того, чтобы наслаждаться любимыми радиостанциями в хорошем качестве как можно дольше, следует разобраться с тем, какая автомобильная антенна для радио лучшая.

Антенна автомобильная Bosch Autofun PRO

Bosch Autofun PRO – это внутри салонная антенна повышенной чувствительности. Монтируется устройство на лобовое стекло автомобиля и прекрасно справляется с приемом частот АМ/FM диапазонов.

В комплект поставки изделия входят:

1. Радиоприемный элемент.
2. Пластмассовый корпус антенны, состоящий из трех элементов.
3. Особый гель, предназначенный для заземления электрооборудования.
4. Основной модуль-приемник.
5. Фиксирующие наклейки.
6. Крепеж.

С монтажом антенны не возникает проблем. Производителем предусмотрен специальный ориентир-уголок, который вырезается из корпуса упаковки. Все ограничительные ленты обработаны качественным клеящим составом

На финальной стадии установки важно не забыть о заземлении

Питание лучше подать с магнитолы. В этом случае принимающее и аудио устройства будут работать синхронно.

Плюсы антенны:

1. Небольшие габаритные размеры 4,5*1,5*4,5 см.
2. Устойчивый качественный сигнал.
3. Высокое качество сборки.
4. Длинный соединительный кабель 3 м.

Минусы антенны:

1. Высокая стоимость.
2. При некорректной установке возможен перегрев устройства.

Антенна Blaupunkt Autofun Pro

Blaupunkt Pro позиционируется как салонная антенна повышенной чувствительности.

Она предназначена для приема сигнала в диапазонах:

1. ДВ.
2. FM.
3. СВ.

Устройство работает от сети постоянного тока с напряжением 12 В. В комплект входят: крепеж (ограничительные полосы, саморезы), принимающий модуль с кабелем 2,9 м (что делает возможным монтаж изделия практически в любое транспортное средство и во все подходящие места), антикоррозийная смазка.

Установка антенны осуществляется быстро и просто благодаря иллюстрированной инструкции.

Плюсы антенны:

1. Качественное разделение радиосигналов благодаря применению контура защиты.

Минусы антенны:

1. Яркая синяя подсветка. Отвлекает в процессе движения в темное время суток. Но при желании её можно отключить.

Антенна активная всеволновая внутри салонная Триада 100 Gold

Антенны модельного ряда Триада 100 имеют форму небольшого цилиндра с минимальной высотой. Предназначены устройства такого типа для установки в салоне автомобиля в углу ветрового стекла или за зеркалом заднего вида.

Корпус изделия выполнен из прочного пластика и обладает двумя лучами-антеннами, которые надежно крепятся к поверхности по средству клеящего состава.

Антенна способна воспринимать частоты АМ, ФМ и УКВ диапазонов. Благодаря мощному усилителю качественный прием сигнала осуществляется на расстоянии до 150 км от источника.

Плюсы антенны:

1. Мало восприимчив к падению напряжения.
2. Способен работать в цепях постоянного тока 9-15 V.
3. Предусмотренный конструкцией двойной фильтр по источнику питания снижает риск возникновения помех от используемой электрической цепи.
4. Высокое качество сборки.
5. Долговечность и надежность.

Минусы антенны:

1. Небольшой кабель питания 2,5 метра.

Антенна активная Триада-150 GOLD

Triada-150 GOLD – антенна для внутреннего использования, которая изготовлена в соответствие с современных технологиями приборостроения. Внешне модель представляет собой круглую шайбу, изготовленную из темного пластика, и два металлизированных приемных полотна, выходящих из ориентированных под 90 или 180 градусов друг к другу точек.

Индикатором правильного монтажа устройства является светодиодный сигнал. В комплект также входит специальный коаксилиновый кабель.

Триада-150 GOLD обладает 2 режимами работы:

1. «Городской режим» — обеспечивает наивысшую степень помехозащитен на частотах в диапазоне от 88 до 108 МГц.
2. «Загородный режим» — включается мощный усилитель сигнала, который позволяет улавливать сигнал на большом расстоянии от города.

Переключение между режимами осуществляется с помощью специального тумблера на устройстве.

Триада-150 GOLD – это лучшие автомобильные антенны для внутреннего применения. После анализа отзывов и эксплуатационных характеристик можно уверенно заявить, что данная модель значительно превосходит аналоги Bosch и Blaupunkt.

Плюсы антенны:

1. Мощный усилитель с большим интервалом.
2. Сбалансированный и качественный прием на удалении от станции транслятора до 150 км.
3. Изолированный кабель питания.
4. Высокое качество сборки.

Минусы антенны:

1. Соединительный кабель обладает длинной всего 2,5 м.

Способ третий

В данном способе я еще хотел бы рассказать об одном варианте как из автомагнитолы сделать усилитель для более современных устройств, таких как смартфоны, планшеты, ноутбуки и тому подобные имеющие в наличии Bluetooth адаптеры.

Усилитель для автомагнитолы Bluetooth

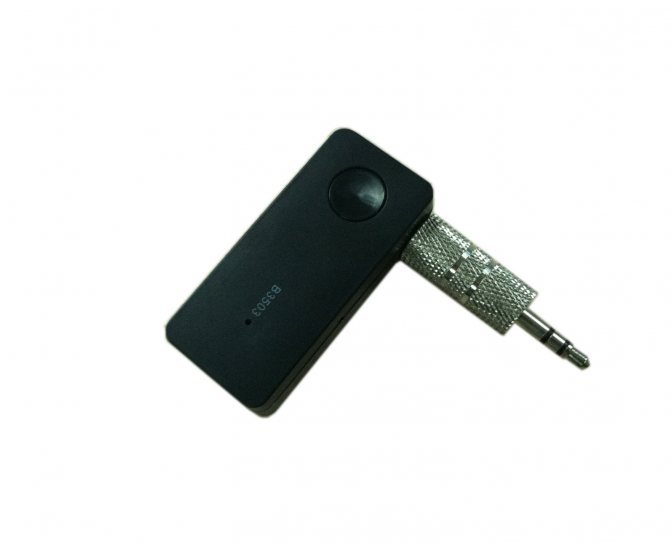

В этом случае нас выручит переходник WirelessBluetoothMusicReceiver, лишь бы у вашего головного устройства присутствовал порт AUX-IN. В противном же случае всегда можно воспользоваться иными переходниками, адаптерами и FM модуляторами способными имитировать дополнительные стереофонические аудиовходы усилителя мощности звуковой частоты. Ну, если же вы относите себя к числу нормальных ребят, которые не боятся сложностей и всегда идут в обход то я могу вам предложить вариант не для ленивых в следующим способе.

Усилитель звука в авто своими руками

Автомобильные конструкции используются для работы с различными источниками звука. Это может быть магнитола, мобильный телефон или FM тюнер. Обычно уровня сигнала с выхода этих устройств достаточно для того чтобы раскачать выходной каскад, поэтому предварительный каскад в такой конструкции не требуется, тем не менее, регуляторы тембра в схеме должны присутствовать. Они могут быть пассивными или активными. Большой популярностью пользуются узлы регулировки тембра, собранные на операционных усилителях. Их недостатком является необходимость использования двухполярного питания. Пассивные регуляторы на дискретных элементах просты в изготовлении и не требуют настройки.

Мощный автомобильный усилитель звука, сделанный своими руками, должен обеспечивать такой уровень выходного сигнала, чтобы шум мотора не мешал нормальному прослушиванию. Все автомобильные электронные устройства получают питание от бортовой сети, поэтому схемы рассчитаны именно на это напряжение. Выходная мощность автомобильных систем обычно ограничивается 15-25 ваттами. Это связано с определённым напряжением, которое обеспечивается бортовой сетью автомобиля. Следует учитывать, что система зажигания создаёт импульсные помехи, поэтому входные цепи нужно хорошо экранировать, а по цепям питания ставить LC фильтры.

Существуют автомобильные системы, обеспечивающие выходную мощность 100-300 W и более. Для них требуется двухполярное питание 40-60 В, поэтому в схеме имеется импульсный преобразователь напряжения. Такие устройства содержат большое количество деталей, и они сложны в изготовлении и настройке. Мощный усилитель звука для авто своими рукам можно сделать на комплементарных парах кремниевых транзисторов. Сложные транзисторные схемы, питающиеся от импульсного преобразователя напряжения, обеспечивают выходную мощность 40-50 ватт на канал, линейную частотную характеристику в диапазоне 20 Гц-20 кГц и коэффициент нелинейных искажений порядка 0,05%.

Как подключить усилитель

Те, кто хоть раз устанавливал активную антенну дома или на даче, знает, что ее усилитель находится прямо возле приемного контура. Аналогично нужно подключать модули в автомобиле. Правила здесь просты.

1. Если у антенны есть собственный усилитель, дополнительный внешний устанавливать не рекомендуется. Это может привести к искажениям сигнала.
2. Если антенный усилитель сломан, внешний также подключается на его место. Модуль, который не работает, необходимо удалить.

В случае использования пассивной штыревой антенны нужно установить усилитель как можно ближе к ее выводам.

Монтировать усилитель рядом с автомагнитолой не рекомендуется. В автомобиле в целом и его бортовой сети в частности, есть очень много электромагнитных и радиопомех. Они возникают при работе двигателя, его пуске с резкими бросками напряжения. Установленный рядом с магнитолой, усилитель будет значительно увеличивать их уровень и, как следствие, фонить очень сильно.

Внешнее питание организуется несколькими способами.

1. От клеммы питания автомагнитолы. Это универсальное решение. Усилитель будет включаться и работать только вместе с автомагнитолой.
2. От шин питания других автомобильных систем. Усилитель будет включен всегда. Он выделяет мало тепла и не представляет опасности, однако может сгореть при грозовом разряде.

Чтобы защитить усилитель во втором варианте коммутации, стоит сделать гальваническую развязку по кабелю питания. Такое решение не даст модели сгореть даже при близкой молнии и образуемым помехам. С подключением усилителя к автомагнитоле не возникает проблем. Достаточно всего лишь вытащить из антенного входа кабель и вставить туда соответствующий отвод внешнего.

Типы усилителей

Производители продолжают создавать новые виды усилителей, но есть три главных вида схем усилителей: класс А, класс АВ, класс D.

1. Класс А имеет мягкий звук, но он не эффективен по КПД и сильно перегревается.
2. Класс АВ работает намного эффективнее по КПД, но звук получится обычным, нейтральным.
3. Усилители класса D являются самыми эффективными по потерям энергии, но они имеют низкий демпфирующий фактор, который показывает степень затухания паразитных колебаний и зависит от выходного сопротивления усилителя.

Усилители обычно делают 5 или 4 канальными, стерео 2 канальные или моноблоки с одним каналом, для подключения сабвуфера. Некоторые производители выпускают усилители и с большим количеством каналов, но они намного меньше применяются в системах автозвука.

Усилители мощности | Схема-авто — поделки для авто своими руками.

Этот проект был заказан у меня некоторое время назад. Проект из себя представляет стереофонический УМЗЧ высокой мощности и качества. Честно говоря, изначально это был домашний усилитель, но с импульсным преобразователем (о конструкции которого поговорим в следующей части) получим очень хороший двухканальный автомобильный усилитель.

Читать далее… »

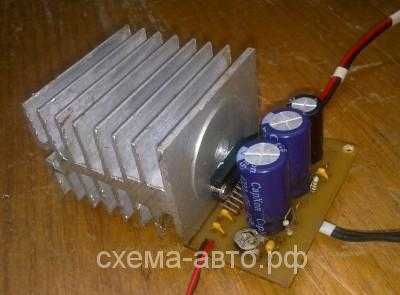

Этот усилитель собран на микросхеме TDA1562(Philips 1998г.),и из себя представляет умощненная версия усилителя на TDA1560 с мощностью 40 Вт. В новой версии принципиальная схема более простая и улучшенная.

Читать далее… »

В последнее время очень часто ко мне люди обращаются с просьбой предоставить инструкцию с переделкой ИБП (юпс) в автомобильный преобразователь напряжения с 12 на 220 вольт и в этой статье постараюсь пояснить, как это можно реализовать. На самом же деле источник бесперебойного питания UPS без каких-либо переделок можно использовать в автомобиле

Читать далее… »

Хотите купить автомобильный усилитель мощности для саба? Спешить не нужно, если руки растут из правильного места и шарите в электронике, то можно своими руками собрать мощный сабвуферный усилитель, который на несколько порядков лучше бюджетных усилителей с ценовой категории 100-150 долларов.

Читать далее… »

Представляю схему усилителя на микросхеме тда2003. Усилитель работает в классе АВ. Это монофонический унч с выходной мощностью до 7 ватт на нагрузку 4 ом, но мы можем поднять мощность до 10 Ватт, но это при нагрузке 2 ом. Основная достоинства это работа с динамиками, которые имеют малое сопротивление.

Читать далее… »

Недавно  нашел у себя в чердаке ящик домашнего усилителя, с низкочастотным динамиком, и решил в нем собрать усилитель для своего автомобиля. Динамик оказался довольно хорошим, мощность головки дошла до 40 ватт. Мне нужно было собрать недорогой и простой усилитель,

Читать далее… »

TDA7294 — одни из самых популярных микросхем усилителя низкой частоты. Микросхема широко применяется радиолюбителями для построения в основном сабвуферов. Данная микросхема может развивать выходную мощность до 100 ватт при двухполярном питании 30-35 Вольт.

Читать далее… »

Усилитель на микросхеме TDA2005 — это стереофонический УНЧ с выходной мощностью 10-12 Ватт на канал, есть также вариант моно, в этом случае выходная мощность усилителя составляет 20-25 Вт. УНЧ питается от 12 вольт, поэтому этот вариант является оптимальным для автомобильного усилителя небольшой

Читать далее… »

Очередная конструкция самодельного усилителя для автомобиля. На сей раз речь пойдет про микросхемный усилитель, который уже несколько лет применяется в промышленных автомагнитолах. Микросхему как право используют в довольно дорогих автомагнитолах, поскольку она одна из самых мощных

Читать далее… »

Этот преобразователь был изготовлен для запитки таких автомобильных усилителей, как тфа 7194/93 из бортовой сети автомобиля 12 Вольт. Компактность инвертора позволят запрятать его куда угодно, ведь размеры печатной платы чуть больше спичечного коробка.

Читать далее… »

Как самим ремонтировать автомобильный усилитель

Найдя причину, из-за которой в машине не включается музыка, можно приступать к ликвидации неполадки. Меняя транзистор, который сломался в автоусилителе, нужно до этого проверить функционирует ли предохранитель в питании, работают ли диоды, что установлены на шинах. Если с этими элементами проблем нет, значит, причина в транзисторе, и выходом служит его замена на новый.

Имея в наличии специальный прибор в виде осциллографа, работу по ремонту можно выполнить более качественно. Для этого с помощью щупов аппарата, которые устанавливают на выводы, присутствующие на плате, проверяют, идет ли сигнал. Если его нет, придется поставить новый драйвер или заменить элементы транзистора.

Из строя редко выходят конденсаторы. Поэтому поломку здесь ищут в крайнем случае. Устанавливая активные элементы, делают прокладку из слюды. Чтобы хорошо проходило тепло их можно смазать специальной пастой. Средством обрабатываются и транзисторы, и радиатор. Завершив процесс, нужно не забыть закрыть усилитель.

Настройка частот

Чтобы установить в автоусилителе нужную частоту необходимо знать, какие должны задаваться параметры, определить более приемлемый вариант и выбрать – без сабвуфера или с ним:

1. Уровень децибел – 0.
2. Величину диапазона­ переднего кроссовера ­– от 50, не больше 80;
3. заднего – до 100.
4. Положение регулятора – PH и соответственно LP.

От таких данных зависит, как будет работать акустика. Они отвечают за качество звука. После этого переходят к желаемому выбору громкости. Неправильно выставленные основные параметры будут искажать звук.

Опубликовано:
21 марта 2017

Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

• Элементная база
• Электрические параметры
• Выбор схемы

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

Устройства торговой марки «Зеро»

Усилители представленной компании подходят для аудиосистем, мощность которых не превышает 200 Вт. Если рассматривать одноканальные модификации, то у них параметр предельной частоты, как правило, не превышает 35 Гц. Фильтры у моделей часто устанавливаются сетчатого типа, с помехами они справляются довольно успешно. Также следует учитывать, что на рынке представлено множество четырехканальных моделей, которые отличаются повышенной чувствительностью. В данном случае уровень шума лежит в районе 70 дБ.

По габаритам усилители представленного бренда довольно сильно отличаются. При этом крепления для установки у них различные. Непосредственно выпрямители используются с регуляторами. Преобразователи чаще всего можно встретить инерционного типа. Стоит в среднем модель представленного бренда в районе 5500 руб.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным

Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ. Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома. Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору

Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток. Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Блок питания для усилителя звука

К блокам питания, предназначенных для работы в усилителях мощности звуковой частоты (УМЗЧ), предъявляют особые требования. И чем выше класс усилителя звука, тем выше эти требования. Важнейшие из них – это минимум пульсаций и различного рода электромагнитных излучений. По этой причине в аудиотехнике даже низкого класса применяются исключительно трансформаторные блоки питания. Импульсным блокам питания (ИБП) в аудиотехнике не место.

ИБП в процессе работы создают широкий спектр электромагнитных излучений, которые пагубно сказываются на качестве звука. Это объясняется работой полупроводниковых приборов в ключевом режиме. Вследствие чего возникают импульсы тока. Которые в конечном итоге распространяются в виде электромагнитных излучений и пульсаций. По этой причине ИБП подлежат обязательному экранированию.

Для сглаживания пульсаций выпрямленного тока в трансформаторных (линейных) блоках питания применяются электролитические конденсаторы большой емкости. Более того, для БП усилителей звука рекомендуется применять специальные конденсаторы. Однако влияние их на улучшение качества звука до сих пор остается спорным. Но стоимость таких конденсаторов явно превышает стоимость «обычных» конденсаторов.

Ключевым элементом большинства усилителей звука является операционный усилитель ОУ. ОУ зачастую питаются двухполярным напряжением, хотя могут получать питания и от однополярного источника. Но все же мощные усилители питаются, как правило, от двухполярних источников тока.
