Краткий обзор представленной продукции

Для экономии Вашего времени в нескольких предложениях мы ясно и подробно расскажем о шестерёнчатых насосах Varisco, особенностях их применения, возможностях и ограничениях.

Если перед Вами стоит задача перекачать продукт, вязкость которого более 200 сСт, то круг насосного оборудования, которое может справиться с этой задачей значительно сужается, так как динамический насосы, к котором относятся центробежные, вихревые и пр. не смогут создать центробежной силы для перемещения продукта внутри себя и создания напора. В этой точке путь решения поставленной задачи сворачивает в сторону насосов объёмных, которые перемещают жидкость внутри себя порциями от всасывающего к напорному патрубку. К такому типу как раз относятся поставляемые нами шестерёнчатые насосы, способные перекачивать среды очень большой вязкости.

Частота вращения шестерен не превышает 1500 оборотов в минуту, а с увеличением вязкости требует значительного снижения. Для уменьшения частоты вращения и обеспечения возможности перекачивать вязкие среды традиционно используются редукторы с различными коэффициентами деления скорости вращения электромотора. Они устанавливаются между насосом и электроприводом. Занижать частоту вращения, во-первых, требуется для того, чтобы мощности привода хватило провернуть шестерни, перемещающие своим вращением что-то вязкое, а во-вторых, для того, чтобы во всасывающее отверстие насоса успевал втягиваться для перемещения заданный объём продукта.

Ещё одним аргументом в пользу шестерённых насосов является создаваемое им давление. Чугунные или стальные шестерни, перемещающие между своими зубьями продукт, выталкивают его с мощностью, получаемой от вращения привода, что позволяет создавать на выходе из насоса давление до 20 Бар.

Следует отметить, что подобрать насос с абсолютно точным давлением на выходе невозможно, так как мощности приводов имеют ступенчатый шаг увеличения, однако решение всё равно есть. Гарантию заданного давления и защиту от его перепадов можно обеспечить обратным клапаном, который устанавливается на самом насосе. Однажды настроив его на предельное удерживаемое давление, можно быть уверенным, что аварии не случится. Его устройство предельно просто и потому очень надёжно. С помощью болта на обратном клапане регулируется сила упругости пружины, которая удерживает клапан закрытым. Как только давление жидкости в напорной магистрали возрастает до значения, которого достаточно, чтобы сжать пружину, клапан открывается и перекачиваемый продукт вместо перемещения в напорную магистраль возвращается во всасывающую. Таким образом сбрасывается избыточное давление.

Проточная часть насосов может быть изготовлена из чугуна для работы с инертными жидкостями, из нержавеющей стали для перекачивания пищевых продуктов или агрессивных растворов, и из закалённой стали повышенной прочности. В качестве уплотнения используются или различные типы торцевых уплотнений в зависимости от задачи и смазывающих свойств Вашего продукта, или универсальное химически и температурно-устойчивое сальниковое уплотнение, которое можно быстро и с минимальными затратами заменить в случае износа.

Насос способен перекачивать разогретые до очень больших температур растворы, а на случай защиты от застывания такого раствора в насосе после работы заводом-изготовителем предусмотрено изготовление рубашек обогрева всех элементов конструкции.

Единственное важное ограничение, которое есть у всех шестерёнчатых насосов, — это частицы. Дело в том, что зазоры между шестернями в определённых местах вращения очень малы

Это необходимо для того, чтобы исключить обратное перетекание продукта, а также, чтобы полностью выдавить перемещаемый объём в напорную магистраль. Так вот, твёрдые частицы, угодив между шестернями, самое меньшее оставят царапины, а в худшем случае обломают зубья или заклинят насос. Даже неглубокие царапины на шестерных или внутренней части корпуса существенно снизят давление и производительность насоса. Поэтому шестерёнчатые насосы могут перемещать только чистые жидкости.

В наличии на складе всегда имеются некоторые модели из представленного списка ниже, звоните и мы обсудим и подберём ту или иную модель для решения Вашей задачи. Если требуется купить шестерёнчатый насос — это к нам!

Назначение и принцип работы

Шестеренчатый насос  представлен в виде агрегата, в котором рабочим органом являются шестерни. Принцип работы такого насоса базируется на их вращении. Шестерни на стороне всасывания формируют разрежение воздуха.

За счет этого происходит перепад давления (в камере всаса создается пониженное давление), жидкость приходит в движение и заполняет собой все пространство между зубьями. Благодаря этому шестеренный насос инициирует перемещение жидкости в сторону нагнетания, а далее вытесняет ее в нагнетательный патрубок.

Конструкция и схема шестеренного насоса достаточно проста, а главным преимуществом является достаточно недорогое обслуживание.

Насосы шестеренчатого типа нашли свое применение в различных сферах промышленности – пищевой, нефтеперерабатывающей, сельскохозяйственной и других отраслях.

Шестеренчатые насосы высокого давления активно применяются во многих отраслях химической промышленности, а именно для осуществления перекачки щелочей, нефтепродуктов и эмульсий. В пищепроме – для проведения перекачки какао, меда, сливок, карамелей.

Также их используют в лакокрасочной и нефтепромышленной областях.

Гидравлические шестеренчатые насосы обладают рядом неоспоримых преимуществ, как то:

• обеспечение высоких темпов производительности и равномерного потока жидкости;
• простота и высокая степень надежности при эксплуатации;
• способность к перекачке жидкостей, обладающих различными степенями вязкости (вплоть до густой среды);
• длительные сроки эксплуатации.

Стоит отметить, что шестеренные насосы высокого давления в современном производстве получили новую и весьма эффективную модификацию – соединение с двигателем посредством эластичной муфты. Оба этих механизма устанавливаются на эластичной рампе или плите.

Данная разновидность конструкции получила название насосного агрегата, а их прямое предназначение – это осуществление перекачки примесей нефтяных продуктов. Кроме того сейчас насосные агрегаты оснащаются специальными механизмами, которые позволяют производить регулировку потока.

Общее описание шестеренных насосов

Шестеренные насосные установки (зубчатые) относятся к роторному типу насосов, ключевые рабочие органы которых, представлены шестернями (двумя или более). Шестерни (зубчатые колеса) располагаются в рабочем корпусе и имеют зубья, при помощи которых они образуют зацепление. Ведущая шестерня, приводимая в действие электрическим двигателем, располагается с ним на одной оси. Ведомая шестерня движется благодаря зацеплению зубьев и приходит в движение от ведущей шестерни.

Зубчатые насосы, как правило, оснащены прямозубыми шестернями, которые имеют внешний тип зацепления. Существуют также такие схемы конструкций шестеренных насосных установок, как насосы с внутренним зацеплением, а также агрегаты, оснащенные более чем двумя шестернями.

Наиболее типична для зубчатых насосов конструкция, состоящая из шестерней, в которых число зубьев одинаково (от 6 до 12). Расстояние между корпусом насоса и зубьями является минимальным, благодаря чему практически исключена возможность утечки рабочего вещества. Плотное сцепление зубьев предназначено для предотвращения протекания масла в зону всасывания из зоны нагнетания. Однако, немного масла по линии контактов зубьев, не смотря ни на что, остается. Данное явление было названо «обратной подачей», так как оно снижает объемный коэффициент полезного действия (КПД) шестеренной насосной установки. Помимо этого, величина объемного КПД определяется объемом утечки жидкости через расстояния между зубьями и корпусом агрегата, а также между торцевыми частями зубчатых колес и стенками насоса. Для сокращения объемов утечек, производители стремятся сократить зазоры до минимума.

Кроме обратной подачи, к другим недостаткам такого типа защемления можно отнести избыточную высоту создаваемого давления. Избыточный уровень давления снижается за счет предусмотренной торцевой канавки, которая соединяется с зоной нагнетания.

Шестеренные насосные установки могут использоваться в качестве гидродвигателей, если изменить направление вращения шестерен.

Конструкция данного вида насосов чаще имеет внешний тип зацепления, в то время как внутренний тип зацепления, в шестеренных агрегатах используется значительно реже.

Тип вращения зубчатого насоса может быть как правым, так и левым.

Проверка технического состояния

Проверку насоса проводят при падении давления в системе, утечке жидкости, повышенном шуме и т.п. Действия зависят от модели и конструкции изделия, его основные шаги заключаются в следующем:

• Проверка корпуса и крышки на наличие механических повреждений;
• Оценка износа зубьев шестерён;
• Оценка плотности закрытия крышки;
• Замер зазоров между зубцами шестерён (допустимый предел 0,1-0,3 мм);
• Замер зазоров между шестернями и корпусом (допустимый предел 0,1-0,25 мм);
• Замер зазоров между торцами шестерён и корпусом (допустимый предел 0,14-0,25 мм);
• Замер зазоров между осью и ведомой шестернёй (допустимый предел 0,017-0,057 мм);
• Замер зазоров между валом насоса и корпусом (допустимый предел 0,016-0,055 мм) и др.

При нормальных показателях, причина неисправности в других устройствах системы. Если один из показателей не соответствует норме, требуется замена изношенной детали, или агрегата в целом.

Масляный насос, простой, надёжный, небольшой агрегат, который рассчитан на длительный период эксплуатации. При правильном уходе и использовании качественных компонентов, узел может прослужить несколько сот тысяч километров пробега. Основные требования, использование качественного масла, своевременная замена жидкости и фильтрующих элементов, соблюдение правил эксплуатации силовой установки.

Пищевые и промышленные модификации агрегатов

Для пищевых и технических целей могут использоваться самые разные по предназначению виды и конфигурации напорной техники. Насосы для перекачки растительного масла и насосы для раздачи масла, насос для откачки масла и насос для замены масла через щуп, насос для закачки масла в редуктор и ручной насос для откачки (отсоса) масла типа TMC- все это одновременно и схожие между собой и отличные друг от друга агрегаты.

Ручной бочковой насос для масла

Насос для перекачки масла делают из нержавейки и комплектуют либо однофазными либо трехфазными двигателями. Это перекачивающий из бочки в бочку (емкости в емкость) аппарат, который, в зависимости от вида и строения делят на следующие виды:

• бочечный (бочковой насос);
• на основании, с удлиненным или стандартным валом;
• электрический роторный насос (ротационный);
• бочковой ручной;
• вакуумные электронасосы для масла;
• дисковые (центробежные, ламинарные, моноблочные) аппараты для фуза;
• плунжерный агрегат высокого давления (поршневой).

Бочковой насос для масла

Насос бочковой для перекачки растительного масла или материалов ГСМ (горюче-смазочных материалов) обычно делается по принципу мембранного или диафрагменного типа. Он может обеспечить скачивание не только из бочек, но и из охладительных ванн, канистр, банок, еврокубов.

Перекачивание  субстанций при помощи регулятора на ручке в виде рычага, может достигать производительности в 15-25 литров в минуту.  Техника легко разбирается, потому что откачивая вязкие субстанции, которые быстро густеют и затвердевают нужно иметь возможность постоянно промывать технику от остатков продуктов перегонки.

Чтобы перекачивать ГС материалы и технические субстанции вроде глицерина или вискозы, используют бочковые ручные аппараты со встроенными редукторами, которые повышают производительность практически в три раза.

Устройство вакуумного насоса

Кроме того, для перекачки химии различной степени вязкости могут применять ручные напорные аппараты типа роторной помпы. Такая помпа может перекачивать пять литров масла за три оборота ротора, что составит примерно 25-27 литров в минуту. Например, напорный аппарат для перекачки маргарина модели 3730 может приготовить до 1000 кг маргарина в час.

Ручной насос для масла своими руками

Чтобы сделать свой маслоотсос быстро и без особых затрат можно воспользоваться технологией, не требующей особых навыков и деталей. Для этого берем обычную стеклянную банку на 1,5 литра, закрываем ее плотной металлической крышкой, делаем в крышке два отверстия и вставляем две трубки из пластика. Одна трубка должна быть длиннее другой.

Теперь нам понадобится обычный маленький компрессор (но подойдет и мощный, если есть, просто он не обязателен). Подойдет даже компрессор от воздушного огнетушителя, из холодильника (старого советского), любого ресивера. Трубку отсоса опускаем в смотровое окошко бочки (канистры, бака) до самого дна. Затем включаем в сеть компрессор. И процесс пошел.

Таким образом, перекачиваемый масляный раствор любой степени вязкости быстро окажется в стеклянной банке.  Можно приспособить этот насос для перекачки растительного масла или масла типа КС19, различие может быть только в степени мощности компрессора. Потому что чем более вязкая среда, тем мощнее может понадобиться движок.

Шестеренчатый насос

Шестеренчатые насосы находят в настоящее время ограниченное применение в гидропрессовых установках. По своей конструкции, диапазону давлений они, как правило, не имеют особых отличий от аналогичных насосов, применяемых в других отраслях машиностроения.  

Шестеренчатые насосы подают рабочую жидкость в напорный трубопровод отдельными порциями, в связи с чем в последнем создаются пульсации, характерные для работы всех объемных насосов. С уменьшением числа зубьев шестерен насоса пульсация подачи рабочей жидкости возрастает. Шестеренчатые гидромашины, как многие объемные гидромашины, обратимы, и при подаче к ним рабочей жидкости под давлением могут работать в качестве гидромоторов.  

Агрегат бескомпрессорного распыления БКФ-47.

Шестеренчатый насос / через золотник 7 нагнетает масло то в правую, то в левую полость масляного цилиндра 6 мультипликатора. Давление масла передается на поршень 8, сообщая ему возвратно-поступательное движение. На одной геометрической оси с масляным цилиндром расположен красочный цилиндр 17 с поршневым и клапанным механизмом.  

Шестеренчатые насосы используются в технологическом процессе для перекачки высоковязких жидкостей, а в системах смазки оборудования — для подачи масла. Поэтому конструктивно насосы могут иметь некоторые особенности. Общим для всех шестеренчатых насосов является наличие корпуса, крышки и двух шестерен. Шестерни посажены на валики, один из которых подсоединяется к электродвигателю и является приводным, а второй валик и, соответственно, вторая шестерня — ведомые. Валики опираются на втулки скольжения, установленные в отверстиях корпуса и крышки.  

Шестеренчатый насос состоит из чугунного корпуса 1 ( фиг. Вращением шестерен ( в направлении стрелок на схеме) масло из левой части насоса перегоняется в правую часть насоса, а оттуда через маслопровод к распределительному устройству. Шестеренчатые насосы создают давление в гидросистеме до 10 — 12 ат.  

Схематическое изображение четырех конструкций с разной геометрией рабочих органов, в которых внешнее механическое усилие используется для нагнетания и повышения давления потока расплава.

Шестеренчатый насос и двухчервячный экстру — Дер работают непрерывно.  

Шестеренчатые насосы ( см. рис. 10.32, в) широко применяют для перекачивания различных жидкостей. Использование течения, вызванного уменьшением объема нагнетательной камеры, позволяет точно дозировать расход шестеренчатых насосов при сохранении высокого давления на выходе — сочетание, необходимое при перекачивании низковязких масел. Гидравлические системы многих машин для литья под давлением включают в себя шестеренчатые насосы, хотя имеется тенденция замены их лопастными насосами.  

Схема шестеренчатого насоса.

Шестеренчатый насос, изображенный на рис. 72, состоит из корпуса /, двух шестерен 2 и 3, из которых одна имеет подвижный валик, а вторая может быть насажена как на подвижный валик, так и неподвижный. В некоторых конструкциях насос снабжен предохранительным клапаном, установленным в обводном канале, соединяющем нагнетательный и всасывающий патрубки.  

Схема шестеренчатого насоса.

Шестеренчатый насос, изображенный на рис. 72, состоит из корпуса /, двух шестерен 2 и 3, из которых одна имеет подвижный валик, а вторая может быть насажена как на под. В некоторых конструкциях насос снабжен предохранительным клапаном, установленным в обводном канале, соединяющем нагнетательный и всасывающий патрубки.  

Схема обвязки автоцистерны.

Шестеренчатые насосы имеют обводные линии для автоматического перетока жидкости из напорной линии во всасывающую.  

Газобалласт

В масляных насосах используются газобалластные механизмы для выброса влажного воздуха, которые подают атмосферный сухой воздух в объем сжатия. Балластный газ способствует тому, что открытие выпускного клапана начнется раньше, чем парциальное давление дойдет до точки росы, после чего происходит выброс как паров, так и газов. Газобалласт уменьшает предельный вакуум и снижает скорость действий, но при этом увеличивается спектр применения устройства.

Пластинчатый насос требует применения вакуумного специализированного масла, в котором отсутствуют низкокипящие фракции за счет использования вакуумной перегонки. В местах трения из-за перегрева в ходе работы начинается разложение масла, впоследствии возникают легкие углеводороды. Благодаря им уменьшается вакуум и повышается упругость паров.

Устройство шестеренного насоса типа НШ-У

Устройство шестеренного насоса типа НШ-У показано на рисунке.

Общая конструктивная схема насоса типа НШ-У такая же, как и насоса типа НШ-В и НШ-Д, но вместо разгрузочной пластинки с уплотнительным кольцом введена сплошная резиновая уплотнительная манжета 10 (рис. а), которая зажата между крышкой 1 и корпусом 5. В цилиндрические отверстия манжеты вставлены резиновые кольца 14 (рис. б) с прилегающими к крышке стальными тонкими шайбами 9 (рис. а) для уплотнения передних опорных втулок. Резиновые кольца 14 (рис. б) препятствуют выдавливанию манжеты в зазор между хвостовиком и втулкой и отверстием в крышке.

Кроме того, запорные пружинки для фиксации опорных втулок в определенном развернутом положении устранены. Поэтому в корпус насоса вставляют опорные втулки без разворота. Для лучшего приспособления втулки к корпусу колодец в крышке под ведомую шестерню расточен на 0,5 мм больше.

Для снижения давления на подшипники и уменьшения износа сопряженных поверхностей подшипника и цапфы на торцах опорных втулок, прилегающих к торцам шестерен, сделаны дугообразные разгрузочные канавки 2X2 мм. Для подвода смазки к подшипнику на торце от стыковой плоскости опорной втулки к осевому отверстию сделана канавка 0,4Х0,6 мм.

Для предотвращения утечек жидкости из полости А (рис. б) во всасывающую полость насоса на стороне всасывания в расточку корпуса диаметром 59 мм встановлены клиновое резиновое уплотнение 8 и клиновой алюминиевый вкладыш 7. Утечки жидкости через зазор между передними втулками и цапфами шестерен поступают через отверстие в крышке и осевое отверстие в ведомой шестерне в канал, соединяющий кольцевые выточки колодцев на дне корпуса с камерой всасывания.

В комплект алюминиевой крышки 1 входят манжета 12 (рис. б), которая уплотняет хвостовик ведущей шестерни, опорное 11 и стопорное 13 кольца. Крышка 1 крепится к корпусу 5 насоса болтами 6 с пружинными шайбами.

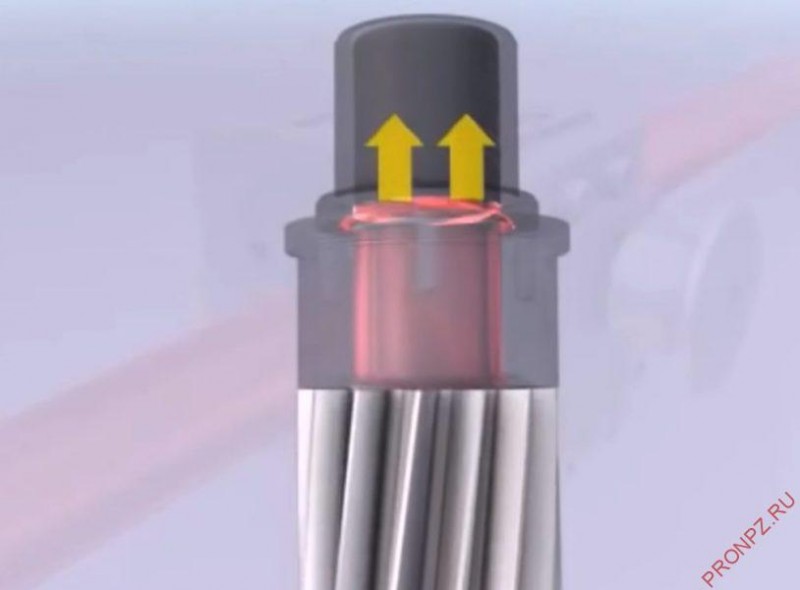

Для того чтобы внутренние потери жидкости в насосе через зазоры между торцовыми поверхностями шестерен и втулок оставались минимальными длительное время эксплуатации, в конструкции насоса НШ-У применено автоматический поджим, который осуществляется следующим образом. Рабочая жидкость из камеры нагнетания поступает по пазу в полость А (рис. б) над передними опорными втулками, и стремится поджать эти подвижные втулки к торцам шестерен, устраняя зазор между ними. Если бы не было автоматического поджима, то появился бы зазор между торцами втулок и шестерен, который увеличивался бы за счет износа этих деталей по торцам.

Так как опорные подвижные втулки поджимаются давлением жидкости к торцам шестерен насоса, благодаря чему создается прижимающее усилие, то со стороны зубьев шестерен действует также давление жидкости, но на меньшую площадь, которое создает отжимающее усилие. В результате прижимающее усилие втулки к торцам шестерен незначительно превосходит отжимающее усилие, поэтому сохраняется необходимая масляная пленка между трущимися поверхностями опорных втулок и шестерен.

Достоинством насосов типа НШ-У является также то, что все уплотнительные кольца заменены манжетой и резиновым клиновидным сегментом.

В насосах НШ-У (в отличие от насосов НШ-В, НШ-Э и НШ-Д) торцовый износ качающего узла (шестерен и втулок) не влияет на уплотняющие свойства манжеты 10 потому, что она зажата между крышкой и корпусом, следовательно, при проседании качающего узла до 2—3 мм (против 0,3 в насосах НШ-В и НШ-Д) всасывающая полость будет изолирована от нагнетательной и поджим передних втулок будет осуществляться с постоянной силой.

Конструктивные усовершенствования узлов уплотнения и автоматической компенсации торцовых зазоров позволили увеличить гарантийную наработку насоса НШ-У до 1000 часов против 800 часов для насосов НШ-Э и НШ-Д. В настоящее время Московский завод тракторных гидроагрегатов (МЗТГ) гарантирует работу насосов НШ-46У до 4000 часов.

Насосы НШ-У допускают как правое, так и левое вращение. На заводе-изготовителе их собирают только для правого (вращение вала ведущей шестерни по часовой стрелке, если смотреть со стороны привода) или только для левого (вращение вала ведущей шестерни против часовой стрелки) вращения. Порядок переналадки насосов типа НШ-У с правого вращения на левое такой же, как и у насосов типа НШ-Э и НШ-Д. Установочные размеры насосов НШ-У ничем не отличаются от тех же размеров предыдущих выпусков насосов.

Благодаря вышеизложенным усовершенствованиям насос НШ-32У получил Знак качества. Его применяют в гидросистемах всех тракторов класса 14—20 кН (1,4—2 тс), в гидросистеме рулевого управления трактора Т-150К, на дорожных и сельскохозяйственных машинах.

Шестеренчатый насос с внутренним зацеплением

Шестеренчатые насосы с внутренним зацеплением универсальны. Они часто используются как для жидкостей с низкой вязкостью, такие как растворители, бензин и.т.д. Так же они прекрасно работают с высоковязкими жидкостями, например битум, клей, жидкое стекло, присадки, шоколад. Насосы могут работать в  широком диапазоне по вязкости: от 1 до 1 000 000 сПз.

Помимо этого насос может перекачивать жидкость с очень высокой температурой до + 400 ˚С. Это достигается за счет настраиваемого зазора между зубьями ротора и корпуса насоса в зависимости от температуры и вязкости.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами шестеренного насоса с внутренним зацеплением является ротор и ведомое колесо, которые работают по принципу «шестерня в шестерне». В устройстве данного типа шестеренчатого насоса  также можно выделить следующие элементы:

Схема шестеренного насоса с внутренним зацеплением

• Ведомая шестерня
• Ротор
• Система уплотнения вала
• Всасывающий патрубок
• Нагнетательный патрубок
• Встроенный предохранительный клапан

Принцип действия шестеренного насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ротор передает это движение ведомой шестерне.

1. Жидкость поступает через всасывающий патрубок в образовавшуюся полость между ротором (внешняя шестерня) и ведомой шестерней (внутренняя шестерня).
2. Жидкость проходит через насос между зубьями ротора и ведомой шестерни. Специальная вставка по форме полумесяца разделяет жидкость и действует как уплотнение между всасывающим и нагнетательным патрубком.
3. Перед вытеснением жидкости из напорного патрубка проточная часть насоса практически полностью заполнена жидкостью. Ротор и ведомое внутреннее колесо образуют полностью запертые уплотненные карманы, в которых и транспортируется жидкость. Затем шестерни повторно зацепляются и тем самым выдавливают жидкость в нагнетательный патрубок насоса.

Материальное исполнение

Проточная часть насоса:	Роторы и ведомые шестерни	Упорные втулки
·         Серый чугун	·         Серый чугун	·         Карбид вольфрама
·         Ковкий чугун	·         Ковкий чугун	·         Бронза
·         Углеродистая сталь	·         Углеродистая сталь	·         Карбид кремния
·         Нержавеющая сталь	·         Нержавеющая сталь	·         Керамика
·         Дуплекс	·         Дуплекс
·         PTFE

Типы уплотнения вала насоса

• Сальниковое уплотнение (ссылка на сальниковое уплотнение)
• Манжетное уплотнение
• Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
• Торцевое газовое уплотнение (газодинамическое бесконтактное уплотнение)
• Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:

• Только два подвижных элемента
• Только одно уплотнение вала
• Перекачка высоковязких жидкостей
• Работа без пульсаций
• Низкий NPSHr
• Настраиваемый зазор между зубьями и корпусом
• Широкий выбор материалов
• Реверсивный насос
• Простое обслуживание

Недостатки:

• Чувствителен к твердым включения
• Ограничение по давлению
• Подшипник постоянно находится в перекачиваемой среде
• Внешняя радиальная нагрузка на вал

Области применения

Шестеренчатые насосы  внутреннего зацепления применяются чаще всего в следующих отраслях промышленности

• Нефтяная и газовая промышленность
• Химическая промышленность
• Пищевая
• Судостроение и судоходство

Основные назначения шестеренного насоса:

• Перекачка топлива и смазочных масел
• Производство полимеров и эластомеров
• Производство спиртов и растворителей
• Перекачка битума, гудрона, смолы
• Пищевые продукты
• Краски, клей
• Мыльные растворы

Основные производители:

• Viking http://www.vikingpump.com
• Desmi Rotan desmi.com/
• Johnson Pump http://www.spxflow.com/en/johnson-pump/
• PSG Dover http://www.psgdover.com/
• Verder https://www.verderliquids.com/int/en/purchasing-gear-pumps-verdergear/
• Hydac hydac.com

Недостатки

Давайте рассмотрим детальнее недостатки данной конструкции.

 — С целью минимизации вытекания масла из области всасывания в область нагнетания зубья шестерен имеют очень плотное сцепление. Незначительный зазор остается, разве что, между оболочкой и самими зубьями. Тем не менее, по краю зубьев немного масла, все же, остается. Это называется «обратной подачей».  Проще говоря, уменьшается КПД.

 — Другим недостатком является наличие торцевой канавки, соединяющейся с областью нагнетания. Из-за этого уменьшается избыточный показатель давления.

 — Невыполнимость контроля подачи.

— Высокий показатель шума при работе.

Достоинства, преимущества:

— Небольшая стоимость и недорогой ремонт;

— Простота в обслуживании;

— Возможность перекачивать масло при больших температурах;

— Дозировка рабочих жидкостей.

Насос с внешним зацеплением

Электродвигатель вращает вал с ведущей шестернёй. Ведущая шестерня в свою очередь вращает ведомую.

За счёт минимального зазора шестерёнок между собой, а также зубьев шестерён и стенок рабочей полости, при вращении в зоне всасывания, образуется вакуум.

Однако в месте зацепления шестерёнок образуются, так называемые, запертые объемы. Одной из технических проблем в шестерённых насосах является проблема запертых объёмов, которой является нежелательным явлением.

Вследствие малой сжимаемости жидкости, возникновение запертых объёмов в процессе работы насоса, если не предусмотреть меры борьбы с ними, может привести к возникновению большого момента сопротивления.

Производители насосов серьезно относятся к данной проблеме и борются с ней различными методами. Например, между зубьев шестерни просверливается канал для отвода жидкости, через который жидкость попадает обратно в полость всасывания.

Так же устанавливается система поддержания давления в трубопроводе нагнетания.

При падении давления в трубопроводе нагнетания, число оборотов шестерни увеличивается. При увеличении – наоборот уменьшается.

Существуют также насосы, которые способны пропускать вместе с жидкостью довольно крупные примеси.

Технические характеристики

Принцип работы состоит из работы множества элементов, которые имеют различные характеристики.

Для более полного понятия работы шестеренного насоса, важно изучить конструкцию, основные составляющие:

1. Рабочий объем измеряется кубическими сантиметрами, показатель основывается на объеме жидкости, выдаваемой за полный оборот вала.
2. Вытеснение измеряется в литрах за минуту, этот параметр также именуется производительностью механизмов.
3. Параметр установки корпуса принимающей станции относительно подающей жидкости именуется вакуумметрической высотой. Следует внимательно изучить параметр, т.к. при рекомендуемой высоте не более двух метров, шестеренчатый механизм не будет выдавать требуемого давления при превышении данного параметра. Обуславливается воздействием атмосферного давления во всасывающей камере и окружающей среде, а также мощностью электропривода.
4. Объемный КПД отвечает за параметр коэффициента подачи. Допустимые утечки из зазоров, соединений насоса, которые могут присутствовать из-за изношенных уплотнителей внутри корпуса. Шестеренчатый насос рекомендуется устанавливать, как можно ближе к емкости, чтобы избежать потери энергии на всасывание. Давление на входе может быть понижено по причинам слишком длинного соединения.
5. КПД гидромеханического типа указывает на потери вследствие трения масел о корпус насоса, последующие соединения.

Конструкция шестеренчатого насоса

Эксплуатация насосов.

Для того, что бы насос прослужил как можно дольше, следует выполнять определенные действия по контролю работы гидравлической системы.

Следует ежедневно проверять надежность крепления насоса. Если какие-то болты или флянцы плохо затянуты – нужно затянуть (только в выключенном состоянии). Насос не должен болтаться. В случае слабого крепежа будут происходить лишние вибрации, что негативно скажется на качестве работы и сроке службы. Также, гидравлическую систему следует осматривать на случай утечки из нее масла. Если уровень масла в баке уменьшился ниже нормы – следует залить новое. В случае, если Вы работаете в температурных условиях с низкой температурой – следует использовать насосы круглого строения. А плоские насосы можно использовать с температурой рабочей жидкости от 15 до 80 градусов по Цельсию.

Перед началом работы насос следует надежно установить и хорошо затянуть его болтами, чтобы он не шатался. После этого требуется подключить трубопроводы (нагнетательный и всасывающий). Теперь можно залить жидкость во всасывающий трубопровод

Очень важно периодически осматривать эти трубопроводы и соединения фланцев на герметичность

Примечание:  Фото https://www.pexels.com, https://pixabay.com
