Простой и универсальный съемник подшипников своими руками

Виды инструментов по типу захвата

• Скользящий;
• Поворотный;
• Конический;
• С сепаратором;
• Универсальный.

Скользящий съемник

Он имеет два захвата, свободно перемещающиеся вдоль балки с резьбовым отверстием.

Используется для съёма внутренних и внешних подшипников. Для смены назначения надо переставить захваты с максимальным раствором от 10 до 80 см. Упоры для силового болта не дают подшипнику сместиться. Также в наборе имеются сменные наконечники.

С поворотными захватами

Они имеют разную конструкцию. Захваты стопорятся при помощи болтов.

Бывают инструменты с двухсторонним и трехсторонним захватом. На теле устройства есть 4 крепежные точки, куда устанавливаются лапы съемника подшипников. Ширина захвата – 5-7 см. Кроме извлечения подшипников может использоваться для демонтажа наконечника аккумуляторных проводов.

Разберем, что представляет собой конструкция съемника для подшипника

Съемник для подшипника — это приспособление, как правило, выполненное из стали и состоящее из нескольких лап захвата и металлического стержня. Такой вид инструментов применяется для жесткого захвата подшипника с целью снять его. Процесс снятия подшипника происходит за счет стягивающего усилия. От качества конструкции зависит легкость работы съемника и отсутствие риска травм.

Виды механических съемников:

1. Съемники с двумя лапами захвата.
2. Съемники с тремя лапами захвата.
3. Внутренние съемники.

Съемники с двумя лапами захвата это довольно простой и надежный механизм. Выполнен из сплавов стали высокой прочности. Позволяет легко контролировать процесс работы.

Съемники с тремя лапами захвата это те же съемники с двумя лапами, но усовершенствованные. Как правило, выполнены из инструментальной стали твердых сплавов.

Внутренние съемники используются для снятия валов муфт, когда деталь прочно прикреплена к конструкции.

Также существует еще один негласный вид съемника — это специальный. Как правило, с помощью него снимают генераторы, цилиндры, моторы. Такие съемники эксклюзивные, изготовлены по вашим конкретным размерам. В этом главный плюс такого изделия, вы можете быть уверены, что съемник на все сто процентов выполняет свои обещания.

Сегодня мы разберем, как сделать надежный, а главное простой съемник, который вас выручит в трудную минуту. Для этого нам понадобятся:

• Кусок толстой трубы.
• Пластина из стали.
• Гайка, болт.
• Краска.
• Стержень.
• Сварочный аппарат.
• Болгарка.
• Дрель.
• Токарный станок.
• Шлифовальный диск.

Тип съемника — КЛИН

Самым простым съемником является так называемый «клин». Он не относится ни к какому типу съемных механизмов, но при этом является достаточно эффективным приспособлением для выпрессовки.

Для его изготовления понадобиться всего лишь шлифмашинка угловая («болгарка»), можно также использовать станок с абразивным кругом.

В качестве заготовки выступит металлическая пластина размерами со спичечный коробок.

Вначале необходимо придать заготовке формы клина, для чего «болгаркой» или станком стачиваем металл так, чтобы в профиль пластина имела вид треугольника. Затем той же «болгаркой» проделываем прорез посредине на 2/3 длины заготовки со стороны вершины треугольника, то есть с тонкой стороны клина. Ширина пропила должна быть чуть больше толщины пальца опоры, то есть должна получиться своеобразная скоба.

При желании можно приварить к скобе металлический прут, который в дальнейшем облегчит работу с клином.

Выпрессовка пальца клином производится очень просто. Он устанавливается в зазор между проушиной и корпусом опоры. А дальше просто молотком клин забивается, что приводит к выскакиванию пальца из гнезда.

Недостатком клина является то, что в процессе выпрессовки пыльник получит повреждения. Поэтому клин можно использовать только при выполнении замены опор или наконечников.

Виды гидравлических съемников

Конструкции и технические характеристики приспособлений могут быть самыми разными. Чтобы выбрать оптимальную модель, внимательно проанализируйте условия эксплуатации. На специализированном СТО, к примеру, важна мобильность, возможность монтажа в труднодоступных местах и надежность.

Первым делом выясняется максимальное усилие, которое обеспечивает гидравлическая система. Для работы в автосервисе достаточно моделей с давлением до 15 т. Когда требуется демонтировать большие подшипники, выбираются более мощные съемники.

В зависимости от конструкции выделяются такие параметры выбора:

• Тип насоса, который может быть встроенным или выносным. В первом случае компактность модели повышается. Для работы со сложными конструкциями рекомендуют остановить выбор на гидравлическом съемнике с выносной гидравлической системой.
• Тип фиксатора — лапы или площадка. Площадка используется, когда есть возможность проделать монтажные отверстия. Лапы применяются с целью установки на конструкцию без нарушения целостности.
• Способ повышения давления в гидравлическом цилиндре. Это может делаться вручную или при помощи внешних устройств — гидронасосов или компрессоров. Эти устройства позволяют быстро создавать в устройстве требуемое давление.

Повышение функциональности некоторых моделей достигается за счет возможности установки фиксаторов. Кроме этого учитывается мобильность устройства. Стационарные модели позволяют демонтировать подшипники или аналогичные единицы после монтажа конструкции в станок. Мобильные модели монтируются на ступицу или иной элемент автомобиля.

Прилагаемое усилие контролирует встроенный динамометр. Это помогает предотвратить повреждение демонтируемого элемента.

Как сделать съемник для снятия подшипников?

При ремонте электродвигателей, кроме рожковых ключей и набора головок, обязательно надо иметь в своем арсенале и несколько съемников для стягивания подшипников.

Съемники для снятия шкивов.

У меня в своем арсенале два съемника для снятия подшипников. Сейчас на рынках есть большой выбор съемников, и можно их приобрести. Но если есть материал, токарный станок, газо- и электросварка и желание, то съемник можно сделать и своими руками. И уверяю вас, он прослужит вам даже не один десяток лет.

Делать обязательно нужно трехлапчатые съемники: они самые удобные. Я укажу и размеры своих съемников, давно проверенных при ремонтах. Начнем с малого, с помощью которого можно снимать подшипники от 202 до 308 размеров, большой 317 и более. Нам понадобится листовой металл толщиной 10 мм и

Самодельные съемники для снятия подшипников.

металл кругляк диаметром 30 мм (для большого — металл 15 мм и кругляк диаметром 50 мм).

В первую очередь делаем рисунок (выкройку) лапок съемника. Длину лапок делаем 200 мм (в конце статьи в формате PDF выложу выкройки лапок малого и большого съемников). Далее на листовом металле по выкройке наносим рисунок. Вырезать лапки надо газорезкой (пропан и кислород). Заготовки после вырезки обрабатываем на крупном наждаке.

Постепенно доводим размеры трех лапок к одинаковому. Слишком идеальных размеров добиваться нет необходимости, разница в 1 мм роли отрицательной не внесет в конструкцию. Когда лапки будут сделаны и подогнаны, в верхней части сверлим два отверстия (для небольшого расширения возможностей) диаметром под болты 8 или 10 мм (для большого 12 или 14 мм  3 отверстия) для крепления лапки к сердцевине съемника. То же самое проделываем с двумя оставшимися лапками. В них сверлим отверстия по первой лапке, используя ее как шаблон. Здесь надо постараться разногласие в размерах не допустить, чтобы захват снимаемого подшипника происходил одновременно. Вот коротко об изготовлении лапок съемника.

Съемник в разобранном виде.

Следующая деталь — сердцевина. Для сердцевины на малый съемник нам понадобится металл кругляк диаметром 30 мм  и длинной 35 мм (для большого, соответственно, 50х45 мм). В заготовке сверлим отверстие под резьбу на 16 мм (для большого съемника в его заготовке отверстие под диаметр 30 мм) и нарезаем резьбу, желательно с мелким шагом. В подготовленной детали для сердцевины наносим разметку, три метки через 120 градусов. И к этим местам местам привариваем электросваркой по два на метки держателя лапок (расстояние между держателями должно быть толщиной с лапку). Думаю, детально описывать, как их подготовить, нет необходимости, так как придерживаться каких-то строгих правил и размеров не нужно. После сварочных работ обрабатываем эту деталь на крупном наждаке. Теперь, примерив лапу, просверливаем отверстия в держателях. Отверстия сверлить нужно, отступив от центра, таким образом, чтобы установленная лапка имела хороший ход в сторону для захвата подшипников большего размера.

И третья деталь нашего съемника — это винт. На первый съемник делаем его длиной 350 мм, длинна резьбы 280 мм, на второй – длина 500 мм, для резьбы 420 мм. Далее на токарном станке обрабатываем заготовки и нарезаем резьбу. В верхней части винта, где нет резьбы, сверлим сквозные отверстия с небольшим смещением по высоте и перпендикулярно друг другу. Это отверстия под монтажку или вороток. Диаметр на усмотрение. Начало винта можно в диаметре заузить на небольшое расстояние. Я подробности не описываю. Все можно увидеть на фотографиях.

Эти съемники мы сделали со слесарем более 12 лет назад. Проблем все эти годы со снятием подшипников и полумуфт у меня нет. А главное, качество получилось советских времен. Вот такой необходимый инструмент можно легко сделать своими руками.

Скачать или посмотреть выкройки лапок.

Поделитесь полезной статьей:

Компрессор от старого холодильника в гараже

Несмотря на кажущуюся слабосильность – это вполне работоспособный агрегат. При его помощи и колеса накачать можно, и с небольшой доработкой подкрасить автомобиль. Он ничуть не слабее большинства работающих от прикуривателя автомобильных компрессоров, но в отличие от них может трудиться значительно большее время.

Главной проблемой прямого использования этого компрессора является присутствие в схеме его подключения в составе холодильного агрегата терморегулятора. Его следует отключить:

А вот установка на выходном шланге автомобильного фильтра тонкой очистки, улавливающего масляные капельки – неэффективна, лучше для этой цели использовать более мощные фильтры с отстойниками. Пусковое реле стоит использовать штатное. Компрессор питается от 220В, что делает его привязанным к электросети, но в условиях гаража – это очень полезное устройство.

Для подкачки колес на выходной шланг стоит поставить пистолет с нажимным клапаном и манометром, ведь давление эта малютка способна создать до 16 атм.

А если вы планируете при помощи такого компрессора производить и небольшие покрасочные работы, то без ресивера вам не обойтись.

В его роли может выступить любая герметичная емкость, способная выдержать давление в 4 – 7 атм, в которую можно врезать 2 резьбовых или гребенчатых штуцера. Установка манометра в такой системе обязательна.

Также в качестве ресивера можно использовать автомобильное колесо или даже камеру. Более стационарный вариант такого ресивера показан на видео:

Но можно и не портить диск, а сделать систему попроще.

Шланг подкачки присоединяется в систему через золотник, а на выпускной ветке работает механизм перекрывания воздуха в краскораспылителе.

Конечно, вы можете использовать и самодельный краскопульт.

Но в таком случае перед ним следует врезать запорный краник. А вот колесо можно подкачивать и механическим насосом, при небольшом расходе воздуха такого давления будет достаточно.

Что представляет собой съемник для установки сайлентблоков?

Вот так выглядит съемник РМШ, который можно сделать своими руками. Для того,чтобы его сделать самостоятельно, в домашних условиях, потребуются следующие материалы и инструменты:

• Болт с гайкой. Диаметр и шаг резьбы на свое усмотрение. Если мелкая резьба будет, придется дольше крутить, но легче и плавнее она будет работать.
• Подбираем цилиндр с таким диаметром, чтобы в него помещался сайлентблок.
• Шайбы. Несколько штук. Одна шайба плотно должна закрывать отверстие цилиндра. Можно даже заварить сваркой шайбу с одной стороны. Остальные шайбы берем с меньшим диаметром, чем диаметр сайлентблока.

Съемник РШМ нужен не только для снятия, но и для установки, чтобы не повредить новый сайлентблоки. А при снятии съемником, не надо бить молотком и нет риска повредить лапы (рычаги). Если выбивать резинометаллические шарниры молотком, то на рычаге могут появиться миктротрещины.

На машинах с 4-х рычажной подвеской могут нарушиться углы установки колес, если повредить рычаги или новые сайлентблоки. В таком случае придется заново менять резинометаллические втулки и, возможно, колеса.

Делаем универсальный трёхзахватник своими руками

Чтобы сделать универсальный трехзахватный съёмник, предназначенный для работ с подшипниками размером от 202 до 308, понадобятся:

• листовой металл (шириной в 10 мм);металл-кругляк поперечником в 30 мм.

Если планируете снимать большие подшипники, возьмите листовой металл шириной в 15 мм и кругляк поперечником в 30 мм.

Первый этап изготовления — набросок.

Рассчитайте длину лапок — она должна равняться 200 мм. Нанесите набросок на листовой металл в соответствии с чертежом и вырежьте лапки газорезкой, работающей на пропане и кислороде.Обработайте заготовку большим наждаком. Размеры всех лапок должны быть примерно одинаковыми, но абсолютно безупречные параметры не обязательны — допускается разница примерно в 1 мм.

Когда эта часть работы будет завершена, нужно просверлить два отверстия в верхней части каждой лапки — они будут использоваться для расширения инструмента. Диаметр отверстий должен соответствовать диаметру болтов на 8 или 10. Если планируется работа с крупными подшипниками, сверлится по 3 отверстия на 12 или 14.Делаем сердцевину.

Она изготавливается из металла-кругляка поперечником 30 мм и длиной 35 мм (50 и 45 мм при необходимости работы с массивными подшипниками). Берём заготовку и сверлим в ней отверстие под резьбу на 16 мм (30 при необходимости в более крупном изделии), нарезаем резьбу с мелким шагом. По сторонам через каждые 120 градусов наносим метки, к которым затем привариваем держатели лапок.

Расстояние между ними должно быть равно ширине лапки. Теперь надо просверлить отверстия в держателях. Их следует расположить на определённом расстоянии от центра, чтобы лапка могла захватить большой подшипник.Так должны выглядеть детали будущего съемникаФинальная часть работы — изготовление винта.

Для стандартного съёмника понадобится винт длиной в 350 мм с длиной резьбы 280 мм, для большого — 500 мм с резьбой в 420 мм. Обрабатываем заготовки на токарном станке, нарезаем резьбу. Верхнюю часть оставляем без резьбы — там нужно просверлить сквозные отверстия, расположенные перпендикулярно одно другому, имеющие небольшое смещение по высоте.

Внешний вид готового изделия

Этот вариант проще в исполнении, но изделие окажется не таким удобным. Вам понадобятся следующие инструменты и материалы:

• стальная труба, внутренний диаметр которой будет больше диаметра подшипника;металлическая пластина толщиной более 5 мм;болгарка;шпилька с гайкой или болт с длинной резьбой;несколько гаек.

1. Отрезаем кусок трубы нужных параметров.Отрезаем часть трубыРазмечаем на металлическом листе все нужные элементы, обводим трубу и подшипник.Размечаем будущие деталиВырезаем детали болгаркой, обтачиваем их для соответствия точным параметрам.Вырезанные деталиСверлим отверстия для болта в полученных шайбах.Сверлим отверстия для болтовВсе, съёмник готов!

Самодельная сварка из трансформатора от микроволновки для гаража

Это один из наиболее пригодных трансформаторов для переделки в сварочный аппарат. Первичная обмотка в нем используется штатная, переделывается только вторичная. Причем, провод может использоваться и тоньше, нежели в предлагаемом вам видео, но желательно сечением от 8 — 10 мм:

Просто увеличивается количество витков. Из трансформаторов от не мощных микроволновок получаются сварки с мощностью 0,5 кВт, силой тока порядка 250А и напряжением на выходе около 2В. Они способны сваривать 2 листа стали толщиной 1-1,5 мм.

Такие устройства можно сдваивать, увеличивая показатели мощности.

А вот корпус распиливать не обязательно – можно отпилить выступающие витки вторичной обмотки и вынуть ее, а новый провод просто протащить в образовавшиеся окна.

Также, вовсе не обязательно размещать электроды друг напротив друга. Можно расположить их рядом, с зазором в 2 – 3 мм. Таким аппаратом можно и крыло приварить к кузову и многое другое сделать.

Нужно только держатель немного видоизменить и сделать его съемным.

А для мелочей вполне подойдет и такой вариант минисварки с использованием штатного аккумулятора от автомобиля:

Какой лучше купить съемник подшипников ступицы универсальный

У машины есть 4 колеса, а это значит, что снимать и одевать подшипники вам нужно на четырех колёсах. Это раз.

Бываем, подшипник отрабатывает свои 80 000 км без проблем, и нужно только добавить масло в подшипник, но бывает по закону подлости, попадается некачественный подшипник, или установлен был с перекосом или выбоина на дороге была слишком глубока и придётся делать замену раньше, чем через 80 000 км.

Постоянно обращаться в автомастерскую действительно накладно. Поэтому без универсального съемника в гараже не обойтись.

В продаже есть различные виды съемников для подшипников. Это и трёхпалые и двух палые механические, и гидравлические, есть наборы многофункциональных съемников.

Нужно сказать, что редко существуют по- настоящему универсальные инструменты, часто такие съемники предполагают обслуживание определённых моделей автомашин.

Выбор моделей съемников, которые действительно работают

Но некоторые модели съемников действительно более — менее универсальные. Например, можно посоветовать трёхлапый JTC 4067, при помощи которого можно снимать подшипники  размером от 40 до 130 мм. Стоимость этого съемника подшипников ступицы универсального от 9000 рублей. Но можно купить и дешевле, с меньшим размахом диаметров, он будет стоить от 1000 рублей.

Съёмник универсальный JTC 4067 для ступичных подшипников

По отзывам, JTC 4067 отлично справляется с работой, не повреждает ни обойму, ни подшипник.

Неплохо работает и набор съемников tjg, также производства Тайвань, что и предыдущий вариант. Есть и наборы и есть отдельные элементы. Отзывы по наборам очень впечатляют.

Набор съемников TJG M4557

• Цена на такой съемник подшипников ступицы универсальный также от 10 000 рублей.
• Если у вас мастерская по ремонту автомашин различных моделей, можно предложить и гидравлический инструмент, например МАСТАК 104.
• Это более серьезный инструмент, с усилием до 30 тонн, может работать с максимальным диаметром 550 мм, ну и цена на такой съемник подшипников ступицы универсальный от 130 000 рублей.

JTC 46 22 работает с диаметрами от 30 до 90 мм, он имеет 2 лапы, но судя по отзывам, справляется со своей работой. И цена у него небольшая сравнительно, 1700 рублей.

Отзывы на них нормальные, с работой справляются.

Тайваньский универсальный съемник Т73916

А вот какой съемник действительно можно считать универсальным, так это Т73916, также производства Тайвань. Он очень простой, но очень удобный в работе.

1. Его хорошо применять для выпрессовки подшипников в ступице передней в полноприводных автомобилях.
2. Что бы купить такой съемник подшипников ступицы универсальный этой модели, цена будет от 1800 рублей без стоимости доставки.
3. Кстати, тайванские мастера очень преуспели в выпуске недорогих, но достаточно качественных инструментов для различных видов ремонта.
4. Есть и такие варианты.

Съёмник- запрессовщик для подшипников ступицы

При его помощи можно вести и запрессовку, что немаловажно. Модель съемника без лап

Модель съемника без лап

Таким съемником можно пользоваться и для автомобилей ВАЗ и для иномарок марок Мерседес, Пежо, Рено, Ауди и других.

Цена на такой съемник подшипников ступицы универсальный  2670 рублей.

Как убедились, моделей и видов инструмента много. Выбор за вами. Ко всем инструментам прилагается инструкция, на эти инструменты отзывы положительные.

Тип съемника — КЛИН

Самым простым съемником является так называемый «клин». Он не относится ни к какому типу съемных механизмов, но при этом является достаточно эффективным приспособлением для выпрессовки.

Для его изготовления понадобиться всего лишь шлифмашинка угловая («болгарка»), можно также использовать станок с абразивным кругом.

В качестве заготовки выступит металлическая пластина размерами со спичечный коробок.

Вначале необходимо придать заготовке формы клина, для чего «болгаркой» или станком стачиваем металл так, чтобы в профиль пластина имела вид треугольника. Затем той же «болгаркой» проделываем прорез посредине на 2/3 длины заготовки со стороны вершины треугольника, то есть с тонкой стороны клина. Ширина пропила должна быть чуть больше толщины пальца опоры, то есть должна получиться своеобразная скоба.

При желании можно приварить к скобе металлический прут, который в дальнейшем облегчит работу с клином.

Выпрессовка пальца клином производится очень просто. Он устанавливается в зазор между проушиной и корпусом опоры. А дальше просто молотком клин забивается, что приводит к выскакиванию пальца из гнезда.

Недостатком клина является то, что в процессе выпрессовки пыльник получит повреждения. Поэтому клин можно использовать только при выполнении замены опор или наконечников.

Если же производится ремонт подвески и рулевого механизма, не подразумевающего замену шаровых элементов, клин лучше не применять.

Подшипники-аналоги

В качестве альтернативного варианта можно рассмотреть продукцию двух производителей:

• «Weber», каталожный код изделия – «BR 1118-3020»;
• «Pilenga», артикул детали – «PW-P1313».

Продукция этих фирм зарекомендовала себя с хорошей стороны. Стоимость ориентировочно составляет 1 тыс. руб. Комплектность идентичная оригинальной поставке.

На практике выявлено, что для ступицы LADA Kalina может подойти подшипник от «ВАЗ-2108», но он на несколько сотых миллиметра уже. Эксперты не советуют склоняться к такой альтернативе, поскольку имели место случаи, когда изделие проворачивалось внутри ступицы.

Делаем съемник для подшипников

Очень крутая и полезная вещь. Съемник для подшипников. Пригодится труба, железная пластина, большая шайба, болт, гайка.

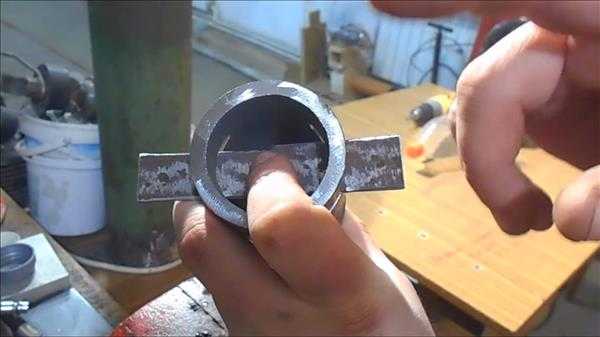

Для начала отметим на трубе размер, который необходимо отпилить. Полученному отрезку приварить шайбу. Ровно поставим на отверстие гайка и приварим. Почистим неровности болгаркой.Отмерить 1,5 сантиметра, сделаем пропил. С другой стороны тоже самое. Отрежем два небольших кусочков от пластины. Они будут вставлены в две прорези. Получился съемник.

Как работает этот инструмент? Одеваем на подшипника. Заходим за него две пластинки. Вращаем болт. Он упирается в вал и стягивает подшипник с него. С помощью этого приспособления можно без проблем убрать его с генератора и электродвигателя. Наружный диаметр детали не должен превышать внутренний размер трубы.

Видео AVTO CLASS.

КУПИТЬ

Вторая идея

Айрат Валиахметов — ведущий одноимённого канала на youtube разработал свою оригинальную идею. В магазине такие инструменты стоят недешево. Поэтому решила сделать сам. Взял металлическую полосу шириной 30, толщиной 4 миллиметра. Нарезал её полосками. Сварил. Пластины. Зацепы, чтобы захватывать подшипника. Делаются два пропила болгаркой. Вставлены две гайки, приварены. Червяка взял от старой советской струбцины. Сталь каленая. Чтобы инструмент получился универсальным, сделал по 4 отверстия с каждой стороны. Можно ставить на любую ширину. Если надо, лапы вытаскиваются, переворачивается на другую сторону. Можно вытаскивать подшипник.

На изготовление инструмента понадобилось 2 часа.

Порядок работы съемником с 3-захватами

Выпрессовка:

1. Закрепляют кулак в тисках.
2. Заряжают съемник.
3. Гидравлическим штоком выдавливают ступицу.
4. Таким же способом выдавливают остатки шарикоподшипника.

Запрессовка в обратном порядке:

1. Вставляют стопорное кольцо, переворачивают кулак.
2. Подшипник направляют в отверстие.
3. Сверху наставляют шайбу под внешнюю обойму.
4. Запрессовывают до упора.
5. Таким же способом запрессовывают ступицу.

Фото-отчёт применения:

Примечание:

В комплект входит набор лапок. Таким механическим съемником с тремя лапками снимают ступицы, обоймы шарикоподшипников и другие детали с валов и осей.

Другие способы выпрессовки и запрессовки

На гидравлическом прессе

Выпрессовка:

1. Кулак располагают на прессовочном столе, подкладывают бруски.
2. Берут шайбу по диаметру корпуса шарикоподшипника наставляют под шток пресса.
3. Выпрессовывают остатки шарикоподшипника из кулака.

Запрессовка:

1. Сначала готовят ступицу.
2. Переворачивают кулак, ставят стопорное кольцо.
3. Вставляют в гнездо шарикоподшипник.
4. Сверху наставляют шайбу по размеру корпуса шарикоподшипника.
5. Впрессовывают до упора.
6. Затем запрессовывают ступицу в отверстие подшипника.

Внимание:

При наличии магнитного кольца ABS ставьте со стороны полуоси.

Выпрессовка прессом:

Запрессовка прессом:

Использование слесарных тисков и болтов

1 способ:

Здесь под губки тисков подкладывают обрезки профильной трубы на края ступицы, оставляя зазор для выхода подшипника, с обратной стороны зажимают оправку по диаметру внешней обоймы. Затем выдавливают. Получается самодельный чашечный ССП.

Видео с применением тисков:

Применение болтов для снятия ступицы:

2 способ:

Подшипник предварительно насаживается в ступицу, далее узел помещают в тиски, так чтобы губки проходили ровно по центру. Медленно затягивают, тем самым спрессовывая детали. Для достижение конечного результата необходимо подложить под торец обоймы шарикоподшипника дополнительную проставку.

Замена и установка подшипника через губки тисков:

Ударный способ

Последний и самый не рекомендуемый способ – применение ударной нагрузки.

1. Выставляют кулак на деревянные бруски.
2. Берут наставку под размер оси ступицы.
3. Массивной кувалдой бьют по наставке.
4. Оставшуюся часть подшипника выбивают наставкой по размеру внешней обоймы.

Примечание:

Используйте обратный молоток для выбивания ступицы по месту расположения.

Лучше отвезти кулак в мастерскую, где за небольшие деньги заменят подшипник.

Что нужно знать об остальных съемниках?

Цепной съемник масляного фильтра в зависимости от конструктивного исполнения позволяет откручивать и затягивать фильтры с диаметрами, величина которых в пределах 60–140 мм. Он представляет собой рукоять и закрепленную к ней одним концом цепь, которая и выполняет роль регулируемого захвата. Большинство съемников оснащены однорядной цепью, но встречаются модели и с двухрядной. Второй конец захвата в зависимости от конструкции может быть свободным либо пропущен через специальный паз, расположенный в рукояти и имеющий фиксатор.

При первом исполнении съемника перед откручиванием фильтра цепь в натяг наматывают на его корпус, почти до конца. Оставшийся отрезок захвата цепляют к крюку на рукояти. После этого съемником упираются в фильтр и действуют, как рычагом. У второго варианта инструмента уже готова петля из цепи, которая имеет регулируемые размеры и сразу набрасывается на фильтр. После этого, потянув за пропущенный через паз конец захвата, затягивают петлю и давят на рукоять инструмента в нужном направлении. При этом фиксатор паза надежно удерживает цепь, не позволяя ей ослабить захват.

Захватчик с петлей из цепи

У ременных съемников рабочий диапазон диаметров в пределах 25–160 мм. В них для захвата фильтра установлен специальный ремень, образующий петлю. Он может быть обоими концами закреплен в квадратном стальном пруте. На него наматывают ремень после набрасывания петли на фильтр. Затем на прут накидывают подходящий ключ и откручивают очиститель. Другая разновидность съемников по конструкции и использованию аналогична второму типу цепного инструмента.

Рабочий диапазон ленточных один из самых узких – разница между минимально и максимально допустимыми диаметрами фильтра может достигать всего 30 мм. В них используется лента из стали или пластика, закрепленная обоими концами на рукояти и образующая петлю, у которой в некоторых конструкциях можно незначительно регулировать размер. После накидывания захвата к рукояти прикладывают усилие и действуют ей, как рычагом. Плотность охвата фильтра достигается в некоторых конструкциях винтом на рукояти, а в остальных – за счет естественного натяга при откручивании. Большинство съемников этого вида чаще всего не справляются со слишком сильно затянутыми фильтрами.

Ленточный сниматель фильтрующей детали

Инструменты серповидные и в виде клещей имеют 2 рабочие изогнутые губки с насечками и 1 или 2 ручки. Их рабочий диапазон захвата тоже невелик, в некоторых конструкциях регулируется. Работают с этими съемниками, как с обычными плоскогубцами – захватывают фильтр, сжимают и отворачивают.

Съемник с 2 регулируемыми захватами состоит из толстой узкой пластины-основания, винта и лап с насечками на рабочей части. Концы захватов, имеющие резьбу, перемещают в продольных прорезях основания и фиксируют в нужном положении гайкой. При закручивании винта, проходящего по резьбе отверстия в центре пластины, после того, как он плотно прижмется к фильтру, происходит откручивание последнего.

Самодельный съемник подшипников КПП: фото изготовления

Самодельный съемник подшипников для КПП: фото и подробное описание самоделки.

Автор решил сделать съёмник для подшипников своими руками, предлагаем посмотреть фото и описание самодельного приспособления.

Материалы:

• Захваты съемника сделаны из металлического квадратного бруса — 20 х 20 мм.
• Шпильки М10 длинной по 80 мм — 2 шт.
• Пластина толщиной 12 мм.

Инструмент:

• Сварочный аппарат.
• Дрель.
• Свёрла: — М10, М12, М10.5.
• Болгарка.
• Метчик М12.
• Напильники — прямоугольный и круглый.

Процесс изготовления съёмника следующий:

Берём металлический квадрат и отрезаем кусочки по 4 см — 2 штуки.Болгаркой протачиваем в кусочках форму захватов как показано на фото.

Паз под подшипник вырезаем не менее 18 мм в высоту, зацепная часть будет толщиной примерно 3-4 мм, глубина паза примерно 5 мм.

К захватам привариваем ровно шпильки, если шпилька станет криво, то захваты будут сползать с подшипника.

В пластине сверлим отверстия, посередине одно на 10.5 мм. Далее сверлим 4 отверстия на 10 мм, сверлим так, что бы из них можно было напильником сделать два продолговатих отверстия  по 20 мм.

На пластине изначально было пару больших отверстий, поэтому на них не обращаем внимания, они ничему не мешают.

Пластина.

Габариты подшипника:

• Наружный диаметр 62 мм.
• Внутренний диаметр 25 мм.
• Высота 17мм.

Что бы правильно просверлить отверстия в пластине, нужно сначала по центру пластины просверлить отверстие на 10.5 мм, затем в каждую сторону отмерить по радиусу подшипника, это получается 31 мм ну я для себя взял по 28 что бы этим съемником можно было снимать застрявшую обойму на ступице.

Круглым напильником сделал отверстия немного длиннее что бы получилось не 62 мм а 68 мм.После сверления отверстий берем метчик на 12 (шаг резьбы смотрите сами под центральный винт) и нарезаем резьбу или привариваем гайку.

Затем взял кусок трубы и болт, делаем следующим образом, одеваем на вал отрезок трубы в него вставляем болт, в отверстие кидаем шарик от подшипника и сверху всего этого одеваем съемник.

Винт под шестигранник.

Автор самоделки: Александр Говорухин.

Популярные самоделки из этой рубрики

Ключ трещотка своими руками…

Самодельный держатель для дрели…

Сверлильный станок своими руками: фото и описание …

Пескоструйный аппарат своими руками…

Самодельная каретка для болгарки…

Сверлильный станок из рулевой рейки…

Самоделка из старого насоса ГУРа…

Профилегиб своими руками: чертежи, размеры…

Ленточный шлифовальный станок своими руками…

Ручная пила из цепи от бензопилы…

Съемник тормозных барабанов самодельный…

Токарный станок из дрели

Оправка

Оправку покупать совсем необязательно ее можно сделать самому за несколько минут из бездифицитного материала: из такого же подшипника, который нужно запрессовать. Если лень возится — оправку можно купить или даже купить целый набор и пользоваться на здоровье. Что вам больше приемлемо, то и выбирайте.

Берем старый ненужный подшипник, который еще способен вращаться. Подводим подшипник к кругу точильного станка и обтачиваем немного обойму: если подшипник развернуть поперек камня, то работа пойдет намного быстрее

Сильно стачивать обойму не нужно, хватит буквально десятой доли миллиметра

Вырезаем сваркой внутреннею обойму

Для удобства работы — навариваем на обойму шайбу
