Сцепление схватывает в начале хода педали

Как устранить проблему тугой педали сцепления

Не стоит откладывать ремонтные работы, если вы нашли причину, почему педаль тугая. Первое, что необходимо сделать, это отыскать сломанную деталь, скорее всего, это какой-то один элемент.

Однако специалисты рекомендуют все же выполнить замену всего механизма. Конечно, вы потратите на эту работу большую сумму, но тогда механизм будет функционировать полностью исправно.

Если же ваш бюджет ограничен, а педаль сцепления ходит туго, ремонт придется выполнять своими руками:

• подшипник муфты выключения нужно смазать либо заменить;
• залить новую рабочую жидкость в гидравлический привод, прокачать ее;
• установить новые колодки ведомого диска либо пружин в случае, когда эти детали пришли в негодность, деформировались или ослаблены;
• заменить корзину и все элементы на новые, которые рекомендует автопроизводитель.

Что делать, если педаль сцепления тугая и скрипит? Для ее смягчения нужно нанести смазку на направляющую выжимного подшипника, а также на опору вилки сцепления. Однако это действие позволит устранить проблему, только если нет сложных поломок механизма, а детали находятся в исправном состоянии. Чтобы смазать механизм, если педаль тугая, не нужно разбирать коробку передач. Достаточно будет снять с вилки трос, после этого демонтировать защитную резинку. Вилка должна быть зафиксирована таким образом, чтобы она не выскользнула из усов опорного подшипника.

После этого, вооружившись фонариком, проведите осмотр механизма. Возможно, вы обнаружите, что смазочного материала недостаточно

В этом случае осторожно очистите проволокой загрязнения, нанесите смазку.

Затем необходимо пошевелить вилку влево-вправо, чтобы смазочный состав распределился равномерно

Обратите внимание на опору, которая находится за вилкой. На ней также должно быть много смазки, иначе педаль останется тугая

Производить данные манипуляции будет не совсем комфортно по причине небольшого пространства под капотом. Однако, если проявить терпение, даже новичок сможет справиться с поставленной задачей

Главное выполнять все действия осторожно и не торопиться.

На разных марках авто регулировка производится по-разному?

Приведенные выше процедуры универсальны, они могут выполняться на машинах любых производителей. Суть процедуры всегда одна – уменьшить или увеличить ход педали путем натяжения или ослабления троса, либо регулировки гидравлического толкателя.

Но при регулировке сцепления в машинах разных марок могут быть некоторые отличия. Например:

• нормальные показателям амплитуды хода педали или зазора сцепления;
• порядок доступа к регулировочной и контрольной гайкам сцепления. Так, в ВАЗ-2114, 2115 придется перед началом работ снять аккумулятор, а в Лада Калина – открутить воздушный фильтр.

Перед началом работ по регулировке сцепления ознакомьтесь с технической информацией о своем автомобиле, инструкцией по эксплуатации и руководством по ремонту. Это позволит выполнить процедуру правильно.

Источник

Дефекты, которые появились после замены сцепления

Что значит заменить сцепление? Под этим действием подразумевают смену ведомого или ведущего диска сцепления, часто обе детали меняются сразу. При этом также подлежит замене и выжимной подшипник. После такой операции неожиданно выявляются побочные дефекты, которых до ремонта не было.

Если рассуждать логично, то причин появления новых неисправностей немного. Как правило, это:

• Неквалифицированный ремонт;
• Дефект новых запасных частей;
• Ошибочная диагностика, в результате которой произведена замена не всех или не тех деталей, и скрытые до этого неполадки заявили о себе в полной мере.

В целом, вопрос появления новых неприятных признаков очень непростой и в каждом конкретном случае индивидуален, но общие характерные черты у этих признаков есть.

Этапы регулировки сцепления

Чаще всего на современных автомобилях установлены сцепления двух видов:

1. с приводом механического типа – вилка сцепления соединяется с педалью в салоне с помощью троса;
2. с приводом гидравлического типа – педаль газа с рабочим цилиндром сцепления соединяет трубопровод, заполненный рабочей жидкостью.

Процедура регулировки зависит от типа узла.

Регулируем механическое сцепление

Для начала выясняем, ход педали уменьшается или увеличивается. Жмём на педаль до упора и замеряем, на каком расстоянии от пола она остановилась. Отпускаем педаль и снова проводим замеры. Из второго показателя вычитаем первый. У большинства моделей нормальная амплитуда хода — в диапазоне 12 — 14 см, ее можно уточнить в технических документах. Если цифра меньше, ход педали нужно увеличить, если больше – уменьшить.

После замеров переходим к самой процедуре регулировки:

Этап 1 – открываем капот, находим около рычага трансмиссии шток, который крепит идущий от педали сцепления трос.

Этап 2 – смазываем и ослабляем гайки, которыми закреплен шток, жидкой смазкой.

Этап 3 – с помощью гаечных ключей крутим гайку, которая находился ближе к педали. Если крутить гайку по направлению к педали сцепления, свободный ход педали станет больше, если в противоположном направлении – меньше.

Этап 4 – снова замеряем амплитуду хода педали. Если он в границах нормы, закручиваем до упора вторую гайку – контрольную. Это необходимо для фиксации выполненных регулировок. Если ход все еще слишком большой или маленький, подкручиваем гайку, которая находится ближе к педали.

Проверяем работу сцепления. Педаль должна нажиматься легко, без шума и трения. Автомобиль при старте не должен буксовать или двигаться рывками. Скорости должны переключаться плавно и точно.

Регулируем гидравлическое сцепление

Сцепления с гидравлическим приводом в большинстве своем саморегулирующиеся. Но настроить их вручную тоже можно, если у толкателя на рабочем цилиндре есть резьба и контрольная гайка. Вот как это сделать:

Этап 1 – проверяем уровень рабочей жидкости в сцеплении. Он должен быть на нормальном уровне.

Этап 2 – создаем условия для работы под машиной. Можно поставить автомобиль на рампу или стояки, воспользоваться подъемником или смотровой ямой.

Этап 3 – отыскиваем толкатель рабочего цилиндра.

Этап 4 – отцепляем пружину от вилки плоскогубцами. Отжимаем вилку вперед, насколько это возможно, замеряем расстояние между ней и штоком толкателя. Отпускаем вилку, проводим такие же замеры. Получаем размер зазора сцепления, который сверяем с нормативным. Если он не вписывается в диапазон, указанный в технической документации (обычно около 5 мм), проводим регулировку.

Этап 5 – снимаем пружину, установленную на кронштейн рабочего цилиндра и вилки.

Этап 6 – ослабляем фиксирующую гайку на резьбовом соединении толкателя, крутим регулировочную гайку в направлении рабочего цилиндра для увеличения размеров зазора. Либо в обратную сторону — для их уменьшения.

Этап 7 – затягиваем контрольную гайку, когда размеры зазора станут нормальными.

В конце проводим контрольную проверку работы сцепления.

Гидравлическое сцепление, как и механическое, можно регулировать вручную

Устройство и регулировка сцепления ВАЗ 2109

ВАЗ 2109 — это легендарная «девятка». Серийно переднеприводный пятидверный хэтчбек выпускался на Волжском автомобильном заводе в период с 1987 года по 2004. С 2004 до конца 2011 модификация ВАЗ 21093 собиралась на в Запорожье.

Многие автовладельцы стараются самостоятельно обслуживать личное авто и знают, как правильно это сделать, поскольку внимательно изучают работу основных узлов и ведущих модулей. В список регламентных работ входит периодическая регулировка сцепления ВАЗ 2109. Задача это достаточно простая, если заранее ознакомиться с алгоритмом работы.

Вернуться

Устройство сцепления «девятки»

Комплект сцепления — один из ключевых агрегатов трансмиссии «девятки». Это однодисковый механизм фрикционного типа, расположенный между двигателем и коробкой перемены передач (КПП). Алгоритм его работы следующий:

1. Первоначально автомобиль стоит неподвижно, двигатель заведен, педаль отпущена. Рычаг КПП находится в нейтральном положении, то есть вращение первичного вала не передается на вторичный.
2. Водитель готовится начать движение вперед. Левой ногой он нажимает педаль, и механизм отсоединяет первичный вал КПП от двигателя. Водитель переводит рычаг в положение первой передачи, механизм обеспечивает зацепление первичного и вторичного валов КПП. Автомобиль стоит, так как двигатель отсоединен от первичного вала КПП.
3. Водитель плавно, но решительно отпускает педаль. Двигатель соединяется с первичным валом, задача которого через вторичный вал передать мощность на ведущие колеса, тогда автомобиль придет в движение.
4. Аналогично происходит переключение с первой передачи на вторую, со второй на третью и так далее.

Устройство сцепления ВАЗ 2109 таково, что при отпускании педали, ведомый диск зажимается пружинами между маховиком и нажимным диском. При этом происходит передача мощности на оба вала КПП и ведущие колеса.

При нажатии педали через специальную тягу поворачивается вилка сцепления ВАЗ 2109 и давит на рычаги, оттягивающие нажимной диск. Ведомый диск сцепления ВАЗ 2109 отсоединяется, и передача мощности прекращается. Кожух механизма соединяется с нажимным диском тремя парами упругих пластин.

Привод агрегата тросовый, нижний его наконечник зафиксирован гайками в кронштейне на картере двигателя.

Тросик сцепления приведен на рычаг вилки выключения сцепления.

Вернуться

Типичные неисправности сцепления ВАЗ 2109

Сцепление относится к числу относительно надежных агрегатов ВАЗ 2109. При штатной эксплуатации и периодической регулировке оно служит годами. Расчетный ресурс агрегата превышает 100 тысяч км. И если провалилась педаль сцепления — это редчайший случай. В список типовых неисправностей входят:

Вид неполадки.	Чем выражено.	Какова причина.
Сцепление ведет.	Нажатая до упора педаль не обеспечивает полного отсоединения вала от коробки передач, и двигатель не отключается от КПП. Нажатие на педаль при неисправном агрегате, приводит к тому, что нажимной подшипник недостаточно сильно действует на демпферную пружину, а маховик двигателя продолжает частично передавать крутящее усилие на вал КПП.	Причиной этого часто является плохая регулировка троса сцепления ВАЗ 2109 или выход из строя ведущего диска.
Сцепление буксует.	При полностью отпущенной педали первичный вал КПП остается прижатым к маховику двигателя неплотно и проскальзывает, то есть имеет место пробуксовка. Крутящий момент передается к ведущим колесам только частично и имеет место скольжение контактных поверхностей. Этот эффект ярко проявляется при движении нагруженного автомобиля на подъем: водитель газует, обороты растут, а машина почти не ускоряется, буксует сцепление ВАЗ 2109.	В этом случая чаще всего плохо отрегулирован привод, трос сцепления заедает, ведомый диск изношен или замаслился, вот почему буксует сцепление.
Шум при выключении передачи.	При нажатии на педаль раздается отчетливый шорох или шелест.	Этот негромкий звук может свидетельствовать о возможном выходе из строя выжимного подшипника. Продолжение эксплуатации автомобиля в таком состоянии грозит неприятностями: при его заклинивании неизбежно быстро выйдет из строя корзина сцепления ВАЗ 2109. Меняйте подшипник при первых признаках неисправности, иначе неизбежен серьезный ремонт сцепления, включая замену корзины.

Регулировка сцепления не только входит в список регламентных работ ВАЗ 2109, но часто является способом устранения возникающих неисправностей этого механизма.

Вернуться

Что делать с неисправным сцеплением

Заметив вибрацию педали сцепления при нажатии, необходимо как можно скорее обратиться в сервис, поскольку если оставить без внимания первые признаки неисправности механизма, то в скором будущем вам грозят серьезные проблемы и дорогостоящий ремонт.

Вибрация и отказ узла может быть вызван неисправностью ведомого диска

Для решения проблемы необходимо снять механизм и осмотреть его, уделяя внимание имеющимся повреждениям, деформациям и дефектам. При их наличии требуется замена агрегата

Если вибрация вызвана неисправностью гидравлической системы сцепления, необходима тщательная проверка трубопроводов, главного и рабочего цилиндров. Также причина может заключаться в попавшем в гидравлику воздухе. В таком случае достаточно его удалить, и педаль при нажатии будет работать без нареканий.

Учтите, что сэкономить время и избежать необоснованного разбора механизма сцепления можно, предварительно убедившись, что ход педали достаточно свободен. Делается это путем измерения свободного хода упорной площадки педали (в отечественных машинах он должен варьироваться в пределах 20–30 мм).

Ознакомиться с информацией о свободном ходе педали при нажатии можно в сервисной книжке авто либо на сайте концерна-автопроизводителя.

Если же свободный ход находится в границах нормы, однако вибрация педали сцепления при нажатии продолжается, следует как можно скорее обратиться в автосервис. Не стоит самостоятельно заниматься разборкой и сборкой механизма сцепления, особенно при отсутствии опыта в данной сфере, поскольку последствия для автомобиля могут быть плачевными.

Рассуждения об альтернативной регулировке

Прежде, как отрегулировать традиционным способом сцепление на ВАЗ 2110, порассуждаем о том, насколько он оправдан, и есть ли смысл применения альтернативного варианта. По отзывам многих владельцев «десяток», да и не только их, педаль управления муфтой стоит довольно высоко от пола. Неудобство, к которому большинство водителей привыкает, на самом деле весьма существенно.

Водитель устает во время поездки, ему все меньше и меньше хочется переключать передачи, каждый раз поднимая тяжелый ботинок. Это сказывается не только на скорости передвижения, но и на состоянии трансмиссии. Опытные шоферы уверяют: педаль сцепления в отпущенном состоянии должна стоять так, чтобы ее можно было бы выжать, не отрывая от пола пятку. Недаром на УАЗах и Газелях, где регулировка невозможна, бывалые водители подкладывают под коврик обрезок доски.

Если после замены сцепления машина дергается

К примеру, до ремонта автомобиль плохо набирал скорость, шло пробуксовывание, педаль сцепления срабатывала в самом верху. Присутствовали все признаки изношенного ведомого диска. После замены диска появилось дерганье автомобиля. Что же могло случиться после проведенного ремонта?

1. Дело может быть в бракованной детали. Такое встречается не так уж и редко, если речь идет о неоригинальных запасных частях. У автомобилей российского производства (ВАЗ, ГАЗ, АЗЛК, ИЖ) брак случается и у заводских деталей. То есть, ведомый диск попросту кривой. У корзины сцепления (ведущего диска) нажимные лепестки могут находиться на разном уровне, тогда выжим происходит неравномерно и машина дергается.
2. Автомобиль может дергаться из-за регулировки сцепления. Точнее она не была произведена после замены диска. Накладки новой детали намного толще, педаль сцепления в таком случае «берет в самом конце». В момент трогания с места машина едет рывками, а передача включается с хрустом.
3. Машина дергается по причине замены не всех деталей, которые в ней нуждались. В частности, причиной рывков бывает изношенная поверхность маховика под ведомый диск. Если маховик не заменили, при движении возможны рывки, а также автомобиль может и буксовать.

Регулируем сцепление ВАЗ 2107

Если вы заметили, что при включении сцепления автомобиль стал дергаться, ход педали увеличился, уменьшился или она стала западать, появился люфт — значит пора регулировать сцепление.

Если этого не сделать, то вы достаточно сильно рискуете по двум причинам:

• во-первых, увеличивается износ деталей трансмиссии — вилки сцепления, выжимного подшипника, ведущего и ведомого дисков;
• во-вторых, автомобиль может попросту стать неуправляемым, поскольку вы не сможете нормально переключать передачи, особенно это опасно в том случае, если вы идете на обгон, едете под горку или спускаетесь с нее.

Сегодня мы поговорим о регулировке сцепления на ВАЗ-2107. Если же у вас ВАЗ-2108-21099, то можете почитать соответствующую статью на нашем портале vodi.su.

Устройство сцепления ВАЗ-2101-2107

Прежде, чем приступать к работе, убедитесь, что вы хоть немного ознакомлены с устройством.

Сцепление на ВАЗ-2107 — сухое однодисковое. Непосредственно под педалью находится главный гидропривод цилиндра сцепления. Нажимая на педаль, мы приводим в движение толкатель, который входит в гнездо поршня главного цилиндра. Из-за этого гидравлическая жидкость выдавливается из него и движется по трубопроводу к рабочему цилиндру.

Рабочий цилиндр в свою очередь соединен с вилкой сцепления посредством толкателя. Когда мы жмем педаль, вилка перемещает выжимной подшипник по втулке и разъединяет нажимной и опорный диски. Таким образом вращательные движения коленвала перестают передаваться на трансмиссию и мы можем переключать передачи.

Понятно, что если будут какие-либо неисправности, то переключение передач станет проблематичным. Если, к примеру, пытаясь переключиться со второй на третью, вы чувствуете пробуксовки, неприятный запах и подергивания автомобиля, это может свидетельствовать не только о необходимости регулировки гидропривода, но также об износе феродо — фрикционных накладок ведомого диска сцепления. Допускать этого ни в коем нельзя, иначе заклепки будут царапать маховик и саму корзину сцепления.

Регулировка сцепления ВАЗ-2107

Сначала нам нужно проверить ход педали сцепления. Мы уже писали на Vodi.su о том, как это сделать с помощью линейки. Свободный ход педали может варьироваться между 0,4 и 2 мм. Рабочий ход — 25-35 миллиметров. Наша задача — отрегулировать именно свободный ход, потому что если он будет в пределах нормы, то ограничительный винт педали сцепления не даст ей опускаться ниже.

Если свободного хода нету вообще, или он больше 2 мм, необходимо найти кронштейн толкателя под педалью, положение толкателя на нем регулируется с помощью гайки, контргайки и ограничителя. Одним гаечным ключом удерживаем ограничитель, а другим немного ослабляем контргайку — на полтора-два оборота. Затем замеряем свободный ход педали, надавливая на нее ладонью, — если он в пределах 0,4-2 мм, значит все сделано правильно.

Следующий момент — проверка и регулировка свободного хода толкателя рабочего цилиндра. Чтобы найти этот самый цилиндр, нам придется заглянуть под днище, поэтому такую работу лучше проводить на эстакаде или смотровой яме. Цилиндр выходит из КПП и соединяется с вилкой сцепления. Также здесь закреплена возвратная пружина, которая возвращает вилку в исходное положение при выключенном сцеплении.

Замерить его достаточно легко — отсоедините пружину и, надавив на вилку, запомните на какое расстояние она может переместиться. Если в пределах 4-5 мм, значит все нормально. В противном случае с помощью гайки и контргайки на толкателе выставьте правильный ход.

Обратите внимание, что вам сначала нужно будет ослабить контргайку, удерживая другую гайку еще одним ключом. Затем толкатель нужно зафиксировать с помощью клещей и ослабить контргайку еще на полтора-два оборота

Затем проверните регулировочную гайку, чтобы выставить нужный ход толкателя. После этого останется только затянуть контргайку.

Если все сделано правильно, то свободный ход педали и толкателя должны быть в пределах нормы. Понятно, что нужно проверить работу механизма сцепления в рабочем состоянии.

Проверять его рекомендуют так:

• заведите мотор и оставьте его немного поработать на холостых оборотах;
• переключитесь на задний ход, выжав сцепление — никаких посторонних звуков не должно исходить из коробки передач при этом;
• затем попробуйте переключиться на первую передачу и выехать на ровную трассу;
• разгоняйтесь, поочередно переходя на высшие скорости, — все должно работать нормально.

Если же проблемы все равно остались — пробуксовки, скрежет, рывки и т.д. — значит проблема либо в изношенном диске Феродо, либо в самом гидравлическом приводе.

(2 оценок, среднее: 4,00 из 5)

Устройство механима сцепления ВАЗ 2107

Сцепление ВАЗ 2107 — довольно сложный механизм, состоящий из нескольких десятков элементов. Причины его неисправности могут быть самыми разными. Однако все их можно разделить на две группы:

1. Дефекты самого механизма сцепления. К ним относятся неисправности ведомой части муфты, нажимного устройства, корзины, маховика, вилки включения/выключения сцепления.
2. Дефекты гидравлического привода механизма сцепления. Они могут быть обусловлены утечкой рабочей жидкости, образованием в ней воздушной пробки, а также неисправностями главного или рабочего цилиндров (ГЦС и РЦС) и педального механизма.

Муфта сцепления, как и любая другая деталь автомобиля, имеет ограниченный эксплуатационный ресурс. В первую очередь, он зависит от мастерства водителя, поэтому не регламентируется заводом-изготовителем. Для увеличения срока службы муфты её необходимо вовремя регулировать, следить за уровнем рабочей жидкости, избегать езды по бездорожью, учиться навыкам правильного пользования сцеплением.

На классических моделях ВАЗ установлено сухое постоянно замкнутое однодисковое сцепление. Оно включает в себя два основных элемента:

1. Ведущая часть. Она состоит из ведомого диска, шлицевая часть которого передаёт вращение коробке передач за счёт трения между фрикционными накладками и поверхностями маховика и нажимного диска.
2. Неразборный ведущий узел (корзина). Корзина крепится к маховику и состоит из нажимного диска и диафрагменной нажимной пружины.

Механизм сцепления должен быть надёжным, долговечным, способным гасить колебания вращающего момента двигателя. Муфта сцепления имеет гидравлический привод, состоящий из:

• главного цилиндра сцепления;
• рабочего цилиндра сцепления;
• вилки включения/выключения сцепления;
• выжимного подшипника;
• ножной педали.

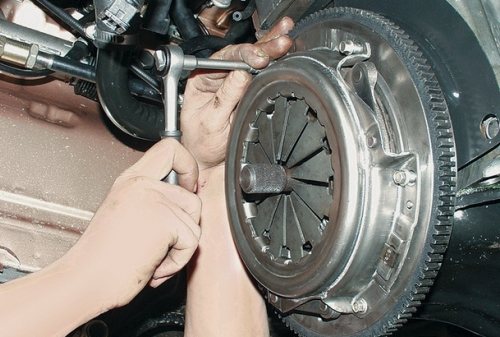

Замена сцепления ВАЗ 2107

Главным недостатком сцепления является то, что этот механизм не имеет конкретного срока эксплуатации. То есть, его состояние зависит только от водителя и стиля езды. Ни один производитель не дает никаких гарантий или точных сроков, по истечении которых его нужно менять. Опытные мастера рекомендуют выполнять диагностику этого механизма каждые 80 000 км. Как показывает статистика, самым уязвимыми деталями являются ведомый и ведущий диски. Самыми частыми дефектами ведомого дискамогут быть механические деформации, поломка пружин демпферов, износ или повреждение шлицов ступицы истирание фрикционных накладок. Большинство из вышеописанных поломок не подлежат ремонту.В этих случаях, как правило, проводится замена диска сцепления ВАЗ-2107 в сборе.

Признаки поломки сцепления

Диагностику диска можно выполнить двумя способами. Первый предполагает наличие специального прибора, с помощью которого можно замерить толщину детали. Для этого понадобятся подъемники и калибр, который присоединяется к измеряемому механизму. Как пользоваться инструментом, читайте в инструкции.

Второй способ –«народный» и злоупотреблять им не стоит, так как он уменьшает ресурс детали. Поставьте последнюю передачу и запустите мотор. На сцеплении нажмите на газ, если двигатель не заглох, требуется замена диска.

Замена сцепления ВАЗ 2107(видео)

Так как мы выбрали второй способ замены, демонтаж коробки передач будет начальным этапом. Автомобиль необходимо разместить над смотровой ямой.Также подойдет подъемник или эстакада. Сначала необходимо отсоединить кардан от эластичной муфты.Его также можно снять полностью, если он мешает. Для демонтажа кардана нужно отогнуть зажимы, размещенные на обойме сальника, после чего его можно будет легко вытянуть. Затем необходимо снять привод сцепления. Отсоедините пружины и открутите болты.

Установка метки

Следующий этап является не менее важным, и пренебрегать им не стоит. Метки размещаются для того, чтобы избежать появления вибрации, которая может возникнуть при установке новой детали. Это обуславливается тем, что в процессе эксплуатации заводская балансировка теряет свое значение и метки являются единственным способом установить корзину на свое место. Заводские детали не предусматривают специальных меток, так как их монтаж осуществляется с высокой точностью. Для нанесения насечки можно использовать тонкое зубило или воспользоваться обычным мелом.

После выполнения всех вышеописанных операций можно приступать к демонтажу корзины. Сначала необходимо открутить шесть болтов, размещенных по кругу механизма, они фиксируют диск на маховике. Чтобы исключить проворачивание детали, придерживайте ее рукой, вся процедура займет от силы 5 минут. Если не хватает силы удержать корзину, ее можно зафиксировать с помощью большой отвертки. После того как открутили все болты, нужно снять деталь. Аккуратно потяните ее, держа двумя руками. Стоит знать, что диск в этот момент не зафиксирован, его нужно придержать,иначе он может упасть на пол. Осмотрите внимательно диск, при достаточно хорошем состоянии его можно отремонтировать.

VipWash.ru

Устранение неисправностей сцепления

При неисправностях привода нужно заменить его повреждённые детали: трос, или, если привод выключения сцепления гидравлический, то износившиеся резиновые манжеты, пружины, шланги или главный и рабочий цилиндр выключения в сборе.

Рекомендуется устанавливать главный или рабочий цилиндр целиком. Замена резиновых манжет лишь ненадолго решит проблему. Ведь рабочая поверхность гильзы внутри цилиндра уже изношена, и она только ускорит износ новой манжеты. После работы нужно обязательно прокачать гидравлическую систему, чтобы в ней не осталось воздуха. Из-за него работа выключения сцепления будет некорректной. В случае поломки лепестков диафрагменной пружины или демпферных пружин ограничителя крутильных колебаний следует заменить сцепление полностью вместе с корзиной. Устанавливая новый узел, обязательно центрируйте прижимной диск.

Статьи по теме

Сгорело сцепление: причины и последствия

Присадки в механическую коробку: обзор марок и сфер применения

Замена АКПП «Фольксвагена Поло»: этапы и особенности

Аварийный режим АКПП: причины появления и дальнейший ремонт

Диагностика коробки АКПП: выявляем неисправности

Ремонт АКПП «Хендай»: причины неполадок и правила устранения

Замена подшипника коробки передач в автомобиле

Замена АКПП «Вольво»: особенности процедуры

Замена вариатора «Ниссан-Жук»: когда нужна и как выполняется

Ремонт АКПП БМВ Х5: диагностика и профилактика неполадок, насколько сложен ремонт и как его избежать

Ремонт МКПП «Ауди А6»: инструкция и рекомендации

Устройство и принцип работы механической коробки передач

Ремонт коробки «Пежо»: основные проблемы и пути их решения

Регулировка троса сцепления: последовательность действий

Как поменять трос сцепления: пошаговая инструкция

Почему педаль сцепления стала тугой

Так как тросовый механизм чаще всего выходит из строя, разберемся, по каким причинам наблюдается тугой ход педали сцепления в этом случае:

• из-за того, что диафрагменная пружина изношена либо деформирована, ее лепестки становятся слишком жесткими;
• выжимной подшипник заедает, чтобы повернуть вилку, необходимо прикладывать все большее усилие, в результате нагрузка на трос возрастает;
• проволоки троса разорвались, из-за того, что они сцепились с металлической оплеткой, педаль становится тугая.

В большинстве случаев туго выжимается педаль сцепления именно по первой причине. Происходит это из-за специфического расположения лепестков корзины. Центральная часть с выжимным подшипником начинает возвышаться над плоскостью пружины, чтобы нивелировать такое возвышение, приходится прикладывать большее усилие, нажимая на педаль.

Для максимальной прочности диафрагменной пружины автопроизводитель делает лепестки жестче. Причем зачастую такое искусственное увеличение жесткости можно наблюдать на поддельных деталях китайского производства. Однако даже после того, как вы установите такую деталь, педаль останется такой же тугой.

Если автомобиль проехал более 150 тыс. км, из строя выходит выжимной подшипник. Он разбалтывается на лепестках, возникают перекосы. Максимальную нагрузку испытывает выжимная вилка, в результате происходит ее деформация и заклинивание в крайних положениях.

Механизм гидравлического типа также нередко выходит из строя, и педаль становится тугой. Почему это может произойти:

• из контура утекает рабочая жидкость;
• в систему попадает воздух;
• направляющий элемент в выжимном подшипнике вышел из строя;
• гидравлический поршень сломался;
• корзина неисправна, причем обычно выходит из строя пружина;
• манжет в рабочем цилиндре поврежден, в результате педаль становится тугая.

Виды привода сцепления

Сцепление — это не одна деталь автомобиля, оно состоит из нескольких деталей. Среди них: ведущий/ведомый диски, выжимной подшипник, муфта выключения, вилка, привод, корзина сцепления. Из-за большого количества составляющих, блок быстрее выходит из строя, но зависимость также есть от его вида:

1. Тросовый — является механическим, педаль с вилкой соединены тросом, который приводится в действие нажатием ноги. Вилка жмет на подшипник, размыкающий диски.
2. Гидравлический — нажим подшипника регулируется жидкостью. Педаль подключена к гидравлическому контуру, при ее нажатии в нем создается давление. Оно влияет на гидравлику выжимного подшипника, что размыкает диски.

Чаще встречается первая причина, виной этому — компоновка лепестков корзины. Центральная часть, имеющая выжимной подшипник, становится выше плоскости пружины, для преодоления этого возвышения требуются дополнительный нажим.

Чтобы диафрагменная пружина была более прочной, производители увеличивают жесткость лепестков искусственно. Особенно часто это происходит с китайскими подделками под известные фирмы. Несмотря на ожидания, тугая педаль не изменится с установкой такого элемента.

С пробегом от 150 000 километров проблемы появляются и с выжимным подшипником, который постепенно разбалтывается на лепестках, давая перекосы. Выжимная вилка, подвергающаяся нагрузкам больше всего, со временем также деформируется, заклинивает в крайних положениях.

Гидравлический тип также имеет свои характерные неполадки, приводящие к тугости педали:

1. Утечка жидкости из контура.
2. Завоздушивание системы.
3. Поломка направляющего элемента в выжимном подшипнике.
4. Выход из строя гидравлического поршня.
5. Поломка корзины (чаще всего пружины).
6. Повреждение манжет в рабочем цилиндре.

Основные признаки, по которым можно понять, что пора регулировать сцепление

Примерный интервал пробега, через который рекомендуют проводить проверку и настройку работы сцепления – 10 000 километров. Стоит свериться с графиком обслуживания авто, установленным заводом-изготовителем, – здесь могут быть указаны другие цифры.

Регулировка сцепления обязательна после замены/ремонта сцепления или его элементов, например, приводящего троса. Процедура требуется даже при подозрениях на отклонение амплитуды педали от нормальных показателей:

• авто трогается с места рывками;
• педаль сцепления западает или “ходит”с трудом;
• уровень жидкости в гидравлическом приводе снижается;
• при переключении передач вы замечаете удары, шум и вибрацию.

Убедиться, что сцепление нуждается в регулировке, поможет простой тест. Заводим двигатель, плавно отпускаем педаль сцепления и медленно трогаемся. Если машина осталась на месте, когда сцепление полностью отпущено, значит, ход педали увеличен. Если машина начала движение еще до того, как вы сняли ногу с педали, её ход чересчур мал.

Устройство механима сцепления ВАЗ 2107

Сцепление ВАЗ 2107 — довольно сложный механизм, состоящий из нескольких десятков элементов. Причины его неисправности могут быть самыми разными. Однако все их можно разделить на две группы:

1. Дефекты самого механизма сцепления. К ним относятся неисправности ведомой части муфты, нажимного устройства, корзины, маховика, вилки включения/выключения сцепления.
2. Дефекты гидравлического привода механизма сцепления. Они могут быть обусловлены утечкой рабочей жидкости, образованием в ней воздушной пробки, а также неисправностями главного или рабочего цилиндров (ГЦС и РЦС) и педального механизма.

Муфта сцепления, как и любая другая деталь автомобиля, имеет ограниченный эксплуатационный ресурс. В первую очередь, он зависит от мастерства водителя, поэтому не регламентируется заводом-изготовителем. Для увеличения срока службы муфты её необходимо вовремя регулировать, следить за уровнем рабочей жидкости, избегать езды по бездорожью, учиться навыкам правильного пользования сцеплением.

На классических моделях ВАЗ установлено сухое постоянно замкнутое однодисковое сцепление. Оно включает в себя два основных элемента:

1. Ведущая часть. Она состоит из ведомого диска, шлицевая часть которого передаёт вращение коробке передач за счёт трения между фрикционными накладками и поверхностями маховика и нажимного диска.
2. Неразборный ведущий узел (корзина). Корзина крепится к маховику и состоит из нажимного диска и диафрагменной нажимной пружины.

Механизм сцепления должен быть надёжным, долговечным, способным гасить колебания вращающего момента двигателя. Муфта сцепления имеет гидравлический привод, состоящий из:

• главного цилиндра сцепления;
• рабочего цилиндра сцепления;
• вилки включения/выключения сцепления;
• выжимного подшипника;
• ножной педали.
