Шатун поршня: конструкция, причины неисправности, ремонт

Выбор подходящих шатунов для велосипеда

Велосипедист рано или поздно сталкивается с вопросом замены шатуна. Этот вопрос актуален в случае, если деталь поломалась, повредилась либо если требуется замена звёздочек в неразборных конструкциях. Замена шатуна требует от владельца велосипеда базового понимания вопроса

На какие свойства и характеристики нужно обратить особое внимание при покупке детали и как выбрать шатуны для велосипеда?

Устройство системы крепления

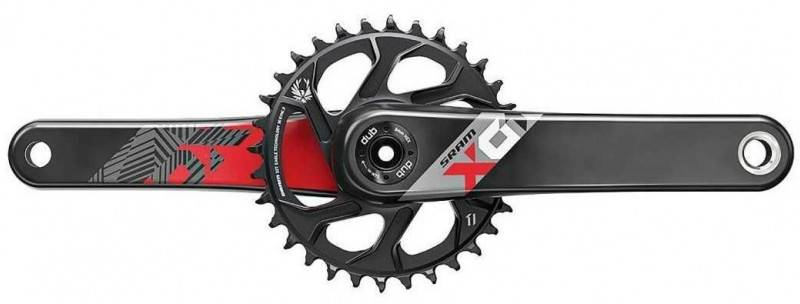

Шатун — это неотъемлемая часть трансмиссии байка, обеспечивает преобразование возвратно-поступательных движений во вращение заднего колеса. С этой деталью соединены звездочки, каретка и рама велосипеда, в отдельности элемент не функционирует. Как правило, у бюджетных велосипедов основная звезда соединяется с правым шатуном в неразборную конструкцию. Более дорогие модели дают возможность отсоединить передние звёздочки от системы в случае необходимости.

Если звёздочки источились и есть необходимость в их замене — вероятнее всего, придётся снимать всю систему, т. к. в большинстве случаев нет возможности устранить проблему точечно. С передними звёздами нужно приобрести соответствующие шатуны, хотя сами они довольно износостойкие. Повредить их можно только в случае аварии. Деталь может изогнуться, переломаться, посадочные места — разноситься.

При покупке этой детали нужно помнить о разновидностях кареток, имеющих разные способы крепежей к валу, поэтому возьмите с собой в магазин образец. Возможно, вы найдёте конструкцию кареточного узла с шатунами в сборке.

Основные неисправности

Учитывая нагрузки, как механические, так и химические, и температурные, кривошипно-шатунный механизм подвержен различным проблемам. Избежать неприятностей с КШП (а значит, и с двигателем) помогает грамотное обслуживание, но всё равно от поломок никто не застрахован.

Стук в двигателе.

Один из самых страшных звуков, когда в моторе вдруг появляется странный стук и прочие посторонние шумы. Это всегда признак проблем: если что-то начало стучать, значит, с ним проблема. Поскольку в двигателе элементы подогнаны с микронной точностью, стук свидетельствует об износе. Придется разбирать двигатель, смотреть, что стучало, и менять изношенную деталь.

Основной причиной износа чаще всего становится некачественное ТО двигателя. Моторное масло имеет свой ресурс, и его регулярная замена архиважна. То же относится и к фильтрам. Твердые частички, даже мельчайшие, постепенно изнашивают тонко пригнанные детали, образуют задиры и выработку.

Стук может говорить и об износе подшипников (вкладышей). Они также страдают от недостатка смазки, поскольку именно на вкладыши приходится огромная нагрузка.

Снижение мощности. Потеря мощности двигателя может говорить о залегании поршневых колец. В этом случае кольца не выполняют свою функцию, в камере сгорания остается моторное масло, а продукты сгорания прорываются в двигатель. Прорыв газов говорит и о пустой растрате энергии, и это чувствует автовладелец как снижение динамических характеристик. Продолжительная работа в такой ситуации может только ухудшить состояние двигателя и довести стандартную, в общем-то, проблему до капремонта двигателя.

Проверить состояние мотора можно самостоятельно, измерив компрессию в цилиндрах. Если она ниже нормативной для данной модификации двигателя, значит, предстоит ремонт двигателя.

Повышенный расход масла. Если двигатель начал “жрать” масло, это явный признак залегания поршневых колец или других проблем с цилиндро-поршневой группой. Масло сгорает вместе с топливом, из выхлопной трубы идет черный дым, температура в камере сгорания превышает расчетную, и это не добавляет двигателю здоровья. В некоторых случаях может помочь очистка без демонтажа двигателя, но в большинстве случаев предстоит разборка и дефектовка двигателя.

Нагар. Отложения на поршнях, клапанах и свечах зажигания говорят о том, что с двигателем есть проблема. Если топливо не сгорает полностью, нужно искать причину неисправности и устранять ее. В противном случае мотору грозит перегрев из-за ухудшения теплопроводности поверхностей со слоем нагара.

Белый дым из выхлопной трубы. Появляется, когда в камеру сгорания попадает антифриз. Причиной чаще всего бывает износ прокладки ГБЦ или микротрещины в рубашке охлаждения двигателя, и для устранения проблемы необходима ее замена.

Медлить в этой ситуации нежелательно: маленькая протечка может обернуться гидроударом. Камера сгорания наполняется жидкостью, поршень движется вверх, но жидкость, в отличие от воздуха, не сжимается, и получается эффект удара о твердую поверхность. Последствия такой катастрофы могут быть любые, вплоть до “кулака дружбы” и продажи машины на запчасти.

Нижняя головка — шатун

Нижняя головка шатуна выполнена с косым разъемом для возможности установки и снятия шатуна через цилиндр двигателя. Крышку нижней головки крепят двумя болтами разной длины, которые фиксируют стопорными шайбами. Длинный болт является призонным, определяющим положение крышки относительно шатуна.
 

Герметичный компрессор для торгового оборудования.

Нижняя головка шатуна имеет косой разъем, в котором устанавливают биметаллические вкладыши с антифрикционным слоем из алюминиевого сплава. В крышке шатуна запрессованы штифты, обеспечивающие совпадение боковых плоскостей крышки и тела шатуна.
 

Нижняя головка шатуна имеет косой разъем, в котором устанавливают биметаллические вкладыши с антифрикционным слоем из алюминиевого сплава. Затягивают шатунные болты через боковые окна блок-картера. В крышке шатуна запрессованы штифты, обеспечивающие совпадение боковых плоскостей крышки и тела шатуна.
 

Нижняя головка шатуна разъемная, стальные вкладыши головки залиты свинцовистой бронзой. Крышка нижней головки крепится к шатуну двумя болтами.
 

Нижняя головка шатуна разъемная, крышка нижней головки крепится к шатуну двумя болтами.
 

Нижняя головка шатуна отъемная, выполнена в виде стальной штамповки из двух половин. Стальные вкладыши нижней головки залиты баббитом. Нижняя головка крепится к шатуну двумя болтами.
 

Нижняя головка шатуна разъемная, крышк i нижней головки крепится к шатуну четырьмя болтами. Стальные вкладыши нижней головки шатуна залиты баббитом.
 

Нижняя головка шатуна состоит из двух частей ( фиг. При больших размерах головки, для возможности выемки шатуна через цилиндр, стык между частями головки приходится делать косым ( фиг.
 

Нижняя головка шатуна обычно имеет вкладыш, залитый антифрикционным металлом. Самую головку шатуна очень редко заливают антифрикционным металлом. Безусловно, правильнее применять конструкцию со вкладышем, так как при этом облегчается его замена и представляется возможность иметь вкладыш в запасе.
 

Шатуи. 1 — крышке нижней головки. 2 — нижняя головка. 3 — болт с гайкой для крепления крышки нижней головки. 4 — стержень шатуна. 5 — верхняя головка. 6 — втулка верхней головки. 7 — усики, фиксирующие вкладыши от проворачивания. б — вкладыши нижней головки.

Нижняя головка шатуна ( рис. 39) по условиям ее монтажа, как правило, делается разъемной и имеет размеры, позволяющие-вынимать поршень с шатуном через цилиндр. Разъем головки обычно располагают в плоскости оси шатунной шейки. В судовых и стационарных тихоходных двигателях нижнюю головку шатуна часто выполняют не только разъемной, но и отъемной ( рис. 39, б), состоящей из двух половин, которые соединяются между собой и с шатуном болтами. Между верхней половиной головки и шатуном ставится стальная прокладка. Изменяя толщину этой прокладки, можно изменять длину шатуна, а следовательно, регулировать степень сжатия.
 

Устройство четырехтактного карбюраторного двигателя.

Нижняя головка шатуна вместе с коленчатым валом совершает вращательное движение, преобразуя таким образом прямолинейное перемещение поршня во вращательное движение коленчатого вала.
 

Двухколодочный тормоз отечественных станков-качалок.

Заказ и стоимость пальцев

Стоимость изготовления пальцев для спецтехники зависит от:

• Назначение пальца — это влияет на выбор материала и дополнительные обработки;
• Наличия чертежа, образца или эскиза;
• Количества деталей в партии.

Отдельно отметим, что при повторном обращении цена может быть ниже, поскольку у нас уже будет вся проектная документация.

осуществляет полный цикл изготовления деталей: от разработки чертежа и производства прототипа до нанесения защитных покрытий и пленок. Мы можем гарантировать точность обработки изделий на каждом этапе.

Для уточнения подробностей сотрудничества обращайтесь к менеджерам «ФЕРРОПОЛИС». Это можно сделать по телефону или отправить запрос через форму на сайте. В обоих случаях вы получите квалифицированную консультацию и предварительный расчет стоимости вашего заказа.

Поршень с кольцами и пальцем

Поршень – это небольшая цилиндрическая деталь, изготовленная из алюминиевого сплава. Его основным назначением является преобразование давления выделяемых газов в поступательное движение, передаваемое в шатун. Возвратно-поступательное движение обеспечивается за счет гильзы.

Поршень состоит из юбки, головки и дна (днища). Дно может иметь разную форму (выпуклую, вогнутую или плоскую), в нем содержится камера сгорания. На головке расположены небольшие канавки для поршневых колец (маслосъемных и компрессионных).

Кольца компрессионного типа предотвращают возможное попадание газов в двигательный картер, а кольца малосъемного типа предназначены для удаления лишнего масла со стенок цилиндра.

Юбка оснащена специальными бобышками с отверстиями, для установления поршневого пальца, соединяющий поршень и шатун.

Шатун

Шатун – еще одна деталь КШМ, которая изготавливается из стали методом штамповки или ковки, оснащенная шарнирными соединениями. Шатун предназначен для передачи энергии движения от поршня к валу.

Шатун складывается из верхней, разборной нижней головки и стержня. Верхняя головка соединяется с поршневым пальцем. Нижнюю разборную головку можно соединять с шейкой вала с помощью крышек (шатунных).

Кривошип (колено)

К любому кривошипу (колено) крепится шатун поршня. Зачастую кривошип располагается от оси шеек в определенном радиусе, что определяет ход поршня. Именно эта деталь дала название кривошипно-шатунному механизму.

Коленчатый вал

Еще одна подвижная деталь механизма сложной конфигурации, изготовленная из чугуна или стали. Основным назначением вала является преобразование поступательного поршневого движения поршня во вращательный момент.

Коленчатый вал складывается из шеек (коренных, шатунных), щек (соединяющих шейки) и противовесов. Щеки создают равновесие при работе всего механизма. Внутри шейки и щеки оснащены небольшими отверстиями, через которые под давлением происходит подача масла.

Маховик

Маховик, как правило, установлен на конце вала. Изготавливается из чугуна. Маховик предназначен для повышения равномерного вращения вала для запуска двигателя с помощью стартера.

В настоящее время чаще применяются маховики двухмассового типа – два диска, которые достаточно плотно соединены между собой.

Блок цилиндров

Это неподвижная деталь КШМ, которая изготавливается из чугуна или алюминия. Блок предназначен для направления поршней, именно в них осуществляется весь рабочий процесс.

Блок цилиндров может быть оснащен рубашками охлаждения, постелями для подшипников (распределительного и коленчатого вала), точкой крепления.

Головка цилиндров

Эта деталь оснащена камерой сгорания, каналами (впускными и выпускными), отверстиями для свечей зажигания, втулками и седлами. Головка цилиндров изготавливается из алюминия.

Как и блок, головка также имеет рубашку охлаждения, которая соединяется с рубашкой цилиндра. А вот герметичность этого соединения обеспечивается специальная прокладка.

Закрывается головка небольшой штампованной крышкой, при этом между ними устанавливается резиновая прокладка, устойчивая к воздействию масел.

Поршень, гильза цилиндров и шатун образуют то, что автомобилисты обычно называют цилиндр. Двигатель может иметь от одного до 16, а иногда и больше цилиндров. Чем больше цилиндров, тем больше общий рабочий объем двигателя и, соответственно, тем больше его мощность. Но нужно понимать, что при этом одновременно с мощностью растет и расход топлива. Цилиндры в двигателе могут располагаться по различным компоновочным схемам:

• рядная (оси всех цилиндров располагаются в одной плоскости)
• V-образная компоновка (оси цилиндров располагаются под углом 60 или 120 градусов в двух плоскостях)
• оппозитная компоновка (оси цилиндров располагаются под углом 180 градусов)
• VR-компоновка (аналогично V-образной, но плоскости располагаются под небольшим углом относительно друг друга)
• W-образная компоновка представляет собой совмещение на одном коленчатом валу двух VR-компоновок, расположенных V-образно со смещением относительно вертикали

От компоновочной схемы зависит балансировка двигателя, а так же его размер. Наилучшей балансировкой обладает оппозитный двигатель, однако он редко используется на автомобилях из-за конструктивных особенностей.

Так же отличным балансом обладает рядный шестицилиндровый двигатель, но его применение на современных автомобилях практически невозможно из-за его громоздкости. Наибольшее распространение получили V-образные и W-образные двигатели из-за наилучшего сочетания динамических характеристик и конструктивных особенностей.

Примечания[править | править код]

1. Administrator. . azbukadvs.ru. Дата обращения: 20 февраля 2018.
2. . www.ngpedia.ru. Дата обращения: 20 февраля 2018.
3. . www.stroitelstvo-new.ru. Дата обращения: 20 февраля 2018.
4. . sinref.ru. Дата обращения: 20 февраля 2018.
5. ↑ . k-a-t.ru. Дата обращения: 22 июня 2019.
6. Administrator. . vdvizhke.ru. Дата обращения: 20 февраля 2018.
7. . autoruk.ru. Дата обращения: 20 февраля 2018.
8. . www.ngpedia.ru. Дата обращения: 22 июня 2019.
9. . seaspirit.ru. Дата обращения: 22 июня 2019.
10. . vazik.ru. Дата обращения: 20 февраля 2018.
11.  (англ.). www.patriot4x4.ru. Дата обращения: 20 февраля 2018. (недоступная ссылка)

Размер имеет значение

При выборе размера шатуна важно учитывать стиль катания, рост велосипедиста и ваши личные предпочтения. Разница даже в 5 мм на каждой детали довольно ощутима

Левый шатун велосипеда

Длина шатуна велосипеда измеряется от центра оси каретки до центра оси педали и может быть 145–180 мм, с шагом 5 и иногда 2,5 мм. Понятно, что чем выше велосипедист, тем длиннее нужны детали. Но нужно также учитывать размер рамы и стиль езды. Если у вас низкая рама и слишком длинные рычаги, то при малейшей неровности (бордюры, рельсы) вы будете за них цепляться, что приведёт к неудобству.

Ключевой параметр, на который напрямую влияет размер шатуна велосипеда, — каденция. Каденция — это единица измерения скорости оборотов, сколько оборотов может сделать байкер за определённое время. Высокой каденции можно достичь при коротких рычагах, соответственно, длинные рычаги сокращают количество оборотов. Поэтому для гонок лучший выбор — короткие шатуны. И наоборот, для горных велосипедов — длинные.

Выбор размера — личные предпочтения каждого велосипедиста, учитывая стиль езды, рост и поставленные перед байком цели.

Материалы изготовления

Шатуны, как и непосредственно рамы, могут изготавливаться из различных материалов. В настоящее время активно используют:

• сталь;
• алюминий;
• карбон;
• титан.

Изделия из стали обладают немалым весом и, соответственно, делают велосипед более тяжелым. Для облегчения общей конструкции байка производители останавливают свой выбор на использовани полых деталей либо предусматривают наружную канавку. Литые цельные модели применяют для шоссейников, горные велосипеды нуждаются в более легкой конструкции всех систем и поэтому комплектуются трубчатыми деталями. Как и во всех велокомплектующих, стальные кривошипы устанавливаются на бюджетные велобайки и в BMX дисциплине.

Алюминиевые шатуны характеризуются значительно меньшим весом. Благодаря им сам велосипед становится более легким. Их изготавливают способом холодной или горячей ковки, что значительно повышает прочность деталей и минимизирует вероятность внезапной поломки. Для дополнительного снижения веса их также могут изготавливать полыми. Алюминиевые кривошипы наиболее распространенные в велосфере, так как по обычаю этот материал имеет наилучший баланс цены, качества и веса.

Нередко производители останавливают свой выбор на комбинированных системах, когда карбоновая деталь усиливается вставками из алюминия или титана. В бюджетных моделях стальные шатуны усиливаются алюминием.

Поршни с шатунами

На днище поршня нанесено обозначение группы поршня по диаметру юбки, на передней части поршня — ремонтной группы и ремонтного размера поршня. Для облегчения индивидуального подбора поршней к цилиндрам каждый из размеров ремонтной группы подразделяют на размерные группы, в которых размеры поршней по диаметру юбки следуют через 0,01 мм. Все операции подбора поршней по цилиндрам необходимо проводить при температуре окружающей среды 17… 23 °С.

Для облегчения индивидуального подбора поршневых пальцев поршни по диаметру отверстия под поршневой палец подразделяют на четыре размерные группы. Маркировку размерной группы по диаметру отверстий под поршневой палец осуществляют нанесением краски на бобышку поршня.

При замене поршней без замены гильзы цилиндров верхнюю кромку (буртик) гильзы, которая образовалась в результате износа гильзы под верхним поршневым кольцом, целесообразно обработать шабером или мелкозернистым шлифовальным кругом, установленным на пневматической или электрической дрели.

Поршни к цилиндрам следует подбирать так, чтобы зазор между стенкой цилиндров и юбкой поршня был 0,03…0,05 мм. Зазор определяется лентой-щупом толщиной 0,08 мм, шириной 10… 13 мм и длиной не менее 200 мм. Ленту-щуп протягивают через зазор между поршнем и цилиндром при неподвижном поршне с усилием 25… 45 Н, При этом поршень должен быть обращен днищем вниз, а лента-щуп должна находиться в плоскости, перпендикулярной оси отверстия под поршневой палец. Подбор поршней можно проводить не выпрессовывая гильзы из блока или после их выпрессовки. После подбора поршней к гильзам цилиндров необходимо на днищах поршней выбить порядковые номера цилиндров.

Посадку пальца в бобышках поршня выполняют с натягом 0,0025… 0,0075 мм. Допуск цилиндричности пальца равен 0,00125 мм в радиусном выражении. Стопорные кольца поршневого пальца следует устанавливать в канавках поршня с некоторым натягом, т.е. они не должны проворачиваться от усилия руки. Кольца, потерявшие упругость, следует заменить.

Что такое шатун.

Шатун ДВС — это простая конструкционная механическая деталь или, как его еще называют, тяговое дышло, соединяющее поршень посредством поршневого пальца и коленвала посредством шатунной шейки.

Бывают также, по конструкционной особенности, шатуны залитые баббитом. В таких шатунах зазор регулируется выемками пластин половинками шатунов. Такие шатуны, в основном устанавливаются в компрессорах и тихоходных двигателях внутреннего сгорания.

Бывают шатуны из алюминия. Такие шатуны без защитного антифрикционного слоя и не подлежат ремонту. Устанавливаются в пусковых двигателях.

Во всех двигателях внутреннего сгорания, в которых есть поршни и коленчатый вал, устанавливаются шатуны, кроме мотора Баландина (вместо шатуна для передачи движения используется ползунок).

Шатун поршня: назначение, конструкция, основные неисправности

Шатун передает энергию от поршня к коленчатому валу. При этом он совершает два вида движения: круговое и возвратно-поступательное. Первое происходит в месте соединения его нижней головки с коленвалом, второе – в зоне соединения верхней головки с поршнем. Вследствие такой конструкции шатун постоянно испытывает высокие нагрузки во время работы.

Шатун поршня состоит из следующих элементов.

Поршневая головка

Верхняя (поршневая) головка представляет собой цельную неразборную конструкцию, которая соединяется с поршнем при помощи пальца: плавающего или фиксированного.

В верхней головке плавающего пальца обычно расположены бронзовые или биметаллические втулки. Если их нет, палец свободно двигается в отверстии головки шатуна. Для того, чтобы данный механизм функционировал нормально, ему требуется достаточное количество смазки.

Чтобы обеспечить необходимый уровень натяга, фиксированный палец вставляется в цилиндрическое отверстие меньшего диаметра.

Так как на верхнюю головку действуют очень высокие нагрузки, она имеет трапециевидную форму. Это позволяет увеличить опорную поверхность при работе поршня.

Кривошипная головка

Нижняя (кривошипная) головка соединяет коленчатый вал и шатун. Многие шатуны обладают разъемной кривошипной головкой, что зависит от метода сборки двигателя. Крышку головки с шатуном соединяют болты, штифты или бандажное крепление.

На каждый шатун можно установить только ту крышку, которой он оснащался с завода, так как она обладает определенным весом и размером. При ремонте данную деталь заменить нельзя.

По расположению стержня головка может быть прямой или косой. Последняя характерна для V-образных двигателей и используется для уменьшения размеров силового агрегата.

В нижней части шатунной головки располагаются подшипники скольжения, схожие с коренными вкладышами коленчатого вала. Их изготавливают из стальной ленты, которая изнутри обработана антифрикционным материалом с высокими износостойкими характеристиками. Особенностью этого слоя является то, что он работает только в присутствии моторного масла, а в режиме «сухого трения» очень быстро истирается.

Чаще всего его применяют на юбках поршней, дроссельных заслонках, вкладышах распредвала, подшипниках скольжения.

MODENGY Для деталей ДВС обладает следующими преимуществами:

• Имеет широкий диапазон рабочих температур: от -70 до +260 °C

Повышает КПД двигателя

Снижает трение и износ

Защищает детали от задиров в режиме масляного голодания

Снижает расход топлива

Отверждается при комнатной температуре

Совместно с покрытием рекомендуется использовать Специальный очиститель‑активатор MODENGY. Он не только убирает разнородные загрязнения с поверхностей, но и образует пленку, улучшающую адгезию покрытия с основанием.

Силовой стержень

Силовой стержень многих шатунов имеет двутавровую форму и расширяется от верхней головки к нижней. В дизельных двигателях используются более прочные и массивные детали, чем в бензиновых. В спорткарах устанавливаются шатуны, изготовленные из алюминия. Благодаря такому решению снижается масса автомобиля.

Все шатуны должны иметь одинаковый вес, в противном случае усилятся вибрации при работе силового агрегата.

Из чего изготавливают шатуны?

Каждый производитель стремится уменьшить вес деталей КШМ и снизить производственные затраты. Но так как на шатуны в процессе работы двигателя воздействуют высокие нагрузки, уменьшать их массу нежелательно – это может пагубно отразиться на прочности изделий.

При массовом производстве шатуны для бензиновых двигателей изготавливают из специального чугуна методом литься. Это позволяет добиться практически идеального соотношения прочности и стоимости деталей.

В дизельных силовых агрегатах шатуны испытывают более высокие нагрузки, поэтому их производят из легированной стали методом горячей ковки или горячей штамповки. Получаемые детали прочнее, но при этом дороже литых.

В мощных автомобилях и спорткарах используются шатуны из титановых и алюминиевых сплавов. Они в два раза легче стальных и чугунных, что позволяет снизить вес двигателя и увеличить его оборотистость.

Большое значение играет конструкционный материал, из которого изготовлены болты крепления крышки шатунной головки. Их производят из высоколегированной стали, предел текучести которой в 2-3 раза больше, чем у обычной углеродистой.

Установка плавающего поршневого пальца

Для обеспечения необходимого зазора (натяга) в соединении с пальцем, поршни в зависимости от диаметра отверстия под поршневой палец и пальцы в зависимости от наружного диаметра обычно делятся на несколько размерных групп (классов). Группа поршня и пальца обычно отмечаются цветной меткой на внутренней стороне днища или на бобышке поршня. На поршневом пальце цветовая метка обычно наносится на торцевую поверхность. Если поршневой палец устанавливается в отверстие поршня с натягом. Сначала проверяется зазор в соединении поршневого пальца и шатуна. При комнатной температуре (20? С) смазанный моторным маслом палец должен входить во втулку верхней головки шатуны под усилием большого пальца. Проверив цветовые метки на поршне и пальце, нагреваем поршень в ванне с горячей водой, в которой поддерживается температура 60? ? 85? С. Смазанный моторным маслом палец должен легко входить в отверстие поршня. После остывания палец должен быть неподвижным или вращаться с усилием в бобышке поршня, но легко вращаться во втулке верхней головки шатуна. Некоторые производители рекомендуют снимать и устанавливать поршневой палец при помощи специального приспособления. Иногда поршневой палец устанавливается с установленным зазором и во втулку верхней головки шатуна и в отверстия бобышек поршня. В этом случае нагревать поршень нет необходимости, и палец легко вращается при комнатной температуре и в верхней головке шатуна и в бобышках поршня.

Всегда применяйте только новые стопорные кольца поршневого пальца и устанавливайте стопорные кольца в строгом соответствии с руководством по ремонту. Направление зазоров стопорных колец, чаще всего, должны быть направлены в сторону нижней части поршня.

Ремонтный комплект, состоящий из поршня, подобранного к поршню поршневого пальца и плоских стопорных колец.

Ремонтный комплект, состоящий из поршней, поршневых пальцев, поршневых колец и круглых стопорных колец.

Плоские стопорные кольца поршневого пальца

Плавающий поршневой палец с комплектом круглых стопорных колец

В любом случае перед установкой поршневого пальца внимательно ознакомьтесь с руководством по ремонту ремонтируемого автомобиля.

Смазка поршневого пальца Работающий под большой механической и термической нагрузкой поршневой палец должен получать необходимую смазку. Плавающий поршневой палец в соединении с поршневой головкой шатуна смазывается через отверстие в головке шатуна и бронзовой втулке. Масло в это отверстие поступает из внутренней полости поршня, куда оно вбрызгивается масляной форсункой или поступает через отверстия в поршне от маслосъёмных колец.

Смазка шарнирного соединения поршневого пальца с поршнем. Масло поступает по специальным масляным каналам от маслосъёмных поршневых колец.

Поршень

Поршень имеет вид цилиндра, изготовленного из сплавов алюминия. Основная функция этой детали заключается в превращении в механическую работу изменение давления газа, или наоборот, – нагнетание давления за счет возвратно-поступательного движения.

Поршень представляет собой сложенные воедино днище, головку и юбку, которые выполняют совершенно разные функции. Днище поршня плоской, вогнутой или выпуклой формы содержит в себе камеру сгорания. Головка имеет нарезанные канавки, где размещаются поршневые кольца (компрессионные и маслосъемные). Компрессионные кольца исключают прорыв газов в картер двигателя, а поршневые маслосъемные кольца способствуют удалению излишков масла на внутренних стенках цилиндра. В юбке расположены две бобышки, обеспечивающие размещение соединяющего поршень с шатуном поршневого пальца.

Стандарты и размеры

Одна из первых «систем» с планетарным механизмом переключения передач (2 скорости), из Encyclopædia Britannica 1911 года (Vol. 3, p. 916)

Посадочные диаметры звёзд

Посадочный диаметр звезды (англ. Bolt circle diameter (BCD)) — диаметр окружности на которой расположены болты, закрепляющие звезду (жарг. бонки).

Распространённые современные посадочные диаметры (BCD). Через дробь — значения для больших и малых звёзд

Система — «четырёхлапка»
Стандарт BCD, мм	наименьшее число зубьевбольшой звезды	пример реализации
104/64	30	Shimano XTR M960
120/80	38	SRAM 2×10 и 3×10
Система — «пятилапка»
130/74	38	Truvativ Touro 3.0
110/74 (Compact)	32	Truvativ Touro 2.0

Стандарты крепления к валу каретки

Существуют разные стандарты крепления системы к валу каретки:

• соединение «на клиньях», ранее широко применявшееся на большинстве велосипедов
• соединение «под квадрат» нескольких разновидностей (JIS, ISO, JISLP)
• шлицевое соединение, также встречается в разных исполнениях (Shimano Octalink, ISIS и др.)

В некоторых случаях вал каретки и один из шатунов изготавливаются неразъёмными. Существуют так же системы, в которых оба шатуна образуют с валом единую деталь (встречаются, например, в BMX).

Длина шатунов

Длина шатуна должна быть пропорциональна длине ног велосипедиста. Чтобы два велосипедиста разного роста, в верхней точке амплитуды, поднимали ногу на один и тот же угол, у них должны быть установлены шатуны разной длины. Наибольшую популярность на рынке получили шатуны от 160 до 180 мм. Хотя оптимальное соотношение антропометрии спортсмена и длины шатуна подбирается опытным путём, ориентировочные рекомендации можно получить из справочников и калькуляторов, данные которых указаны в таблице:

Длина ноги (по внутренней части), мм	Длина шатуна, мм
700-720	160
720-760	165
760-800	168
800-840	170
840-870	172
870-910	175
910-945	177
>945	180

Чейнлайн (расстояние до цепи)

Велосипедные рамы создаются под определённый чейнлайн (англ. — линия цепи). Чейнлайн — расстояние между диаметральной плоскостью велосипеда и центром набора звёзд системы (то есть до единственной звезды системы с одной звездой, или середины расстояния между звёздами «двойника», или средней звезды «тройника»). Чтобы соблюсти чейнлайн, необходимо подбирать к системе каретку с подходящей длиной вала. Обычно рекомендации по выбору каретки предоставляет производитель системы.

Крепление педалей

Почти все педали современных велосипедов крепятся к шатунам посредством резьбового соединения, причём правая педаль имеет правую резьбу, а левая — левую (для предотвращения самопроизвольного выкручивания). Ось педали с левой резьбой обязательно имеет маркировку в виде букв Л или L на торце. Наиболее часто встречающиеся размеры резьбы педалей:

• 9/16″ x 20 tpi — дюймовая резьба с шагом 20 витков на дюйм, применяется в большинстве современных велосипедов.
• 14 мм x 1,25 мм — метрический стандарт, применявшийся в СССР и некоторых европейских странах.

Что касается их взаимозаменяемости: поскольку размеры дюймовой резьбы, переведённые в метрическую систему, чуть больше, и составляют 14,288 мм х 1,27 мм, оси педалей с метрической резьбой, в общем, можно ввернуть в шатуны с дюймовой (но не наоборот). Но, так как мы имеем дело с сильно нагруженным узлом, эта кажущаяся совместимость на практике приведёт ко всё увеличивающемуся люфту и последующему разбиванию и срыву резьбы.
