Меняем рулевую рейку на ваз-2110: особенности снятия и демонтажа

Снимаем рулевую рейку своими руками

Снять рулевой механизм на ВАЗ 2110 не слишком сложно, а использовав этот алгоритм, замена не займет больше двух часов. Предварительно обрабатываем весь крепеж, относящийся к рулевому, проникающей смазкой WD40 несколько раз за сутки до работы и, собрав инструмент, приступаем:

• Устанавливаем автомобиль на ровную площадку, под задние колеса ставим противооткаты, затягиваем ручник и блокируем руль.
• Вывешиваем передок на домкрате, ставим подпорки, предварительно ослабив колесные гайки. После вывешивания колеса снимаем.
• Откручиваем гайки рулевых наконечников.
• С помощью съемника удаляются пальцы из стоечных рычагов (желательно с противоположной стороны подпереть пальцы ключом). Перед проведением следующего шага обязательно ослабляются и снимаются хомуты, фиксирующие картер рулевого к кузову.
• Демонтажные работы в салоне требуют снятия болта с рулевого вала (болт расположен ближе к полу). После этого получаем возможность снять хвостовик рулевой рейки в салоне.
• Рулевой механизм ничего больше не держит. Рейку в сборе можно выводить через колесную арку с левой стороны.
• Устанавливается новая рулевая рейка и все предыдущие действия производятся в обратном порядке. После установки рейка подлежит регулировке.

Как заменить рулевую рейку — технология снятия и установки рулевой рейки

Здравствуйте, уважаемые автолюбители! В каких случаях необходима замена рулевой рейки?

У некоторых неискушенных в автомобильной науке водителей может возникать вопрос: зачем требуется замена рулевой рейки, насколько сложна эта операция и возможно ли ее выполнение в любительских условиях? Попробуем разобраться с этими вопросами.

Механизм рулевого управления является одной из наиболее важных составляющих устройства автомобиля, отвечающих не просто за выполнение функции изменения направления перемещения автомобиля, но и за безопасность, а порой и жизнь самого водителя, едущих с ним пассажиров и других людей, причастных к дорожному движению.

Объясняется это тем, что корректное маневрирование автомашины позволяет избежать столкновений с внезапно появляющимися на проезжей части препятствиями, обеспечить безусловный и полный контроль за направлением поворота автомобиля.

Таким образом, нет необходимости доказывать, что техническое состояние деталей, составляющих рулевое управление, должно находиться всегда в полностью исправном состоянии.

Если при выполнении очередного технического осмотра мастер говорит, что в рулевом управлении имеется люфт руля, выходящий за пределы допуска, то необходимо выяснить источник его возникновения и срочно устранить.

Вероятнее всего такой люфт появляется в тягах и наконечниках. Если это не так, то, вероятнее всего необходима замена рулевой рейки на новую, желательно – фирменную.

Как заменить рулевую рейку своими руками?

Естественно, у водителя появляется проблема, а как снять рулевую рейку на конкретном автомобиле?

Процедуру снятия этой детали на конкретном автомобиле рекомендуется начать с ознакомления с сервисной документацией (мануал), в которой обычно описана эта операция и как ее необходимо выполнять.

Но, если же нужной документации найти не получилось, то можно воспользоваться несколькими простыми, но иногда весьма эффективным действиями:

• Выяснить, какой тип рулевой рейки применен на данном автомобиле: электроусилитель, гидроусилитель или простой реечный механизм.
• В случае, если установлен простой реечный механизм, необходимо: освободить крепления рулевых наконечников; ослабить болты крепления механизма к кузову автомобиля; снять карданное зацепление, оно может быть высвобождено через левую или правую сторону.
• В случае, если установлена рулевая рейка с гидроусилителем необходимо предварительно: высвободить трубки высокого давления; слить рабочую жидкость ГУР в свободную чистую емкость.
• Для варианта системы, имеющей гидроэлектроусилитель, который крепится непосредственно к рулевой рейке, необходимо иметь ввиду, что снятие рулевой рейки существенно усложняется.

Для ее снятия может потребоваться демонтаж подрамника автомобиля, что является довольно сложной операцией, которую без посторонней помощи выполнить практически невозможно. В этом случае рекомендуется обратиться в сервисный центр.

Самостоятельная установка рулевой рейки

После замены производится установка рулевой рейки в следующей последовательности:

• Проверить – рулевые тяги, они должны располагаться в том же положении, как до снятия.
• Разместить справа рулевой механизм.
• Соединить вал рулевой рейки и нижний карданный шарнир (рулевой сошки).
• Затянуть болт шарнира.
• Подсоединить к рулевой рейке трубопроводы, используя новые уплотнительные колечки.
• Выровнять положение трубопроводов в кронштейнах, после чего затянуть крепление.
• Установить крепления кронштейнов и затянуть их.
• Разместить рулевые тяги на поворотных рычагах, и закрепить их новыми гайками.
• Заполнить емкость ГУРа рабочей жидкостью. Долить жидкость после прокачки при необходимости.

Для того чтобы не допустить необходимости производить дорогостоящий ремонт рулевого механизма следует вовремя заменять вышедшие из строя защитные элементы рулевого механизма.

Рекомендуется своевременно делать балансировку шин, и избегать езды на приспущенных шинах или неровных дисках. При соблюдении этих рекомендаций, механизм рулевого управления способен служить длительное время исправно и без поломок.

Это избавит вас от необходимости часто решать проблему: как заменить рулевую рейку и обеспечит безопасность движения.

Разборка рулевого механизма ВАЗ

Зажимаем картер рулевой рейки в тиски с мягкими губками и затем:

1. Снимаем опору и распорное кольцо с правой стороны картера рулевого механизма.
2. Срезаем хомуты крепления защитного чехла (они одноразовые).
3. Снимаем защитный чехол.
4. Снимаем опору и защитный колпачок с левой стороны картера.

1. Специальным ключом с восьмигранной головкой «на 17» отворачиваем гайку упора рейки.
2. . и вынимаем ее.
3. Извлекаем пружину.
4. . и стопорное кольцо.

1. Ударом картера о деревянную подставку выбиваем упор рейки из гнезда. В кольцевой проточке упора установлено резиновое уплотнительное кольцо.
2. Снимаем уплотнитель переднего щитка моторного отсека.
3. Поддев отверткой, снимаем пыльник шестерни.

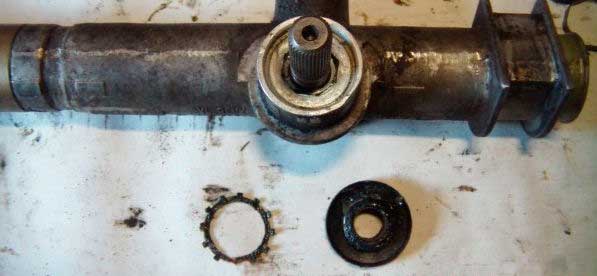

4. Снимаем стопорную шайбу.

1. Для отворачивания гайки крепления подшипника шестерни применяем специальный ключ с восьмигранной головкой «на 24» (диаметр отверстия под вал шестерни – не менее 18,5 мм). Отворачиваем гайку крепления подшипника шестерни.
2. . и снимаем ее с вала.
3. Захватив лыску шестерни ключом «на 14» и опираясь им о монтажную лопатку.
4. . вынимаем из картера шестерню в сборе с подшипником.

1. . а затем рейку.

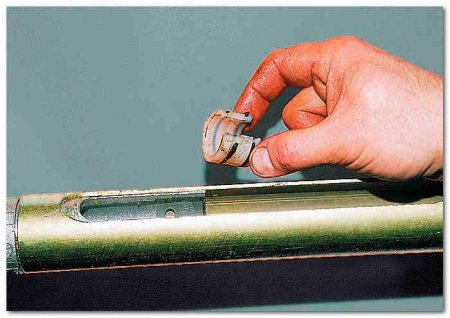

2. Поддев отверткой опорную втулку, выводим ее выступы из отверстий картера.
3. и вынимаем втулку.
4. Перед установкой в картер новой опорной втулки надеваем на нее новые демпфирующие кольца так, чтобы тонкая их часть находилась против разреза втулки. Устанавливаем втулку, следя за тем, чтобы ее выступы вошли в отверстие картера

1. Разрезаем резиновые кольца по контуру втулки и удаляем отрезанные части.
2. Снимаем стопорное кольцо с вала шестерни.
3. . и двухлапым съемником выпрессовываем шариковый подшипник.
4. Для выпрессовки игольчатого подшипника применяем специальный съемник. Если такового нет, сверлом диаметром 2 мм в торце картера делаем два отверстия так, чтобы они выходили на кольцо игольчатого подшипника. Через отверстия выбиваем подшипник из картера.

Промываем полость картера рулевого механизма. Запрессовываем отрезком трубы игольчатый подшипник. Для заделки отверстий можно применить «быструю сталь» или «холодную сварку». Обильно смазав зубья рейки, приводной шестерни и подшипников смазкой ФИОЛ-1, собираем узел в обратной последовательности. Затем:

1. Устанавливаем на место защитный чехол и закрепляем его хомутами.
2. Отрегулировав зазор рейки, закерниваем гайку упора, обмяв резьбу картера.

Процесс также показан на видео:

Осуществляем ремонт

Помните о том, что данный узел представляет собой довольно «нежный» и хрупкий механизм.

под восьмиугольной гайкой упора находится пружина, которую необходимо извлечь;

далее снимается стопорное кольцо, которое находится под указанной пружиной;

легкими ударами по деревянной проставке выстукиваем упор рейки из картера (обратите внимание, что в проточке упора имеется уплотнительное резиновое кольцо);

далее нужно извлечь уплотнитель переднего щитка;

• под уплотнителем имеется пыльник, который также извлекается (можно использовать отвертку, которая имеет широкое и тонкое лезвие);
• за пыльником расположено стопорное кольцо, которое также извлекается;

восьмигранной головкой на 24 отворачиваем гайку крепления подшипника шестерни и извлекаем гайку с вала;

выпресовываем вал с шестерню вместе с подшипником при помощи ключа на 14, который опираем на монтажную лопатку, вал можно зажать в тесках;

извлекаем рейку;

• осуществляем вывод из отверстий картера выступов опорной втулки при помощи отвертки;
• •далее производим снятие втулки.

Перед установкой новой опорной втулки наденьте на нее новые демпфирующие кольца. Это нужно сделать таким образом, чтобы их тонкая часть оказалась напротив разреза втулки.Дальше убедитесь, что приобретенный ремкомплект подходит к вашей рулевой рейки (ВАЗ 2108 или 2110), если не подходит, то придется ехать и менять, там же рекомендуем обзавестись спец ключами для ремонта рулевой рейки, если не сделали это раньше.

устанавливаем новую втулку, пред этим не забудьте смазать место под втулкой;

теперь нужно разрезать резиновые кольца по контуру втулки и удалить срезанные части специальным ножом;

• следующим шагом становится извлечение стопорного кольца с вала шестерни;
• затем нужно выпрессовывать специальным съемником шариковый подшипник для его замены на новый;

чтобы выпрессовать игольчатый подшипник, используем другой съемник, если его нет, придется разрубать подшипник стамеской;

• промываем полость картера;
• устанавливаем рейку;

но перед этим проверяем ее на целостность зубьев;

производим установку нового игольчатого подшипника (применяем для этого холодную сварку; производим обратную сборку; защитный чехол рекомендуется устанавливать новый и закрепить его хомутами (цена чехла невысокая); производим регулировку зазора рейки (важно закручивать гайку до самого упора, обминая резьбу, а затем ослабить ее, проворачивая ключ в обратную сторону на 30 градусов; не забудьте про смазку, которой необходимо набить рулевую рейку

Вот и весь процесс, который подразумевает под собой ремонт рулевой рейки автомобиля ВАЗ 2110.

Данная инструкция поможет вам сэкономить значительные денежные средства и позволит новичкам ознакомиться с основными деталями и вариантами крепежей данного механизма.

А опытным автолюбителям поможет избежать многих распространенных ошибок.

Рулевая рейка с ГУР на ВАЗ 2110

Вторым, уже более серьезным признаком того, что рейка нуждается во внимании будет закусывание рулевого при резкой смене курса машины или при повороте руля до упора. Сколько раз было такое, что рейка своими стуками сбивала с толку и заставляла пересыпать всю переднюю подвеску. Поэтому в список подозрений на неисправности, кроме стуков, можно записать подтекание смазки, люфт в плоскости вращения руля.

А если же рулевая колонка люфтит, если подергать руль от себя и на себя — регулировка просто необходима. Еще один важный момент, который касается десяток с ГУРом. Такая рейка на ходу никогда не покажет люфт. Для определения величины люфта нужно покачать рулем или из-под капота рулевой тягой при заглушенном двигателе, чтобы исключить влияние гидроусилителя.

Элементы рулевого механизма

Сюда входят:

• Наконечники тяг руля (внутренние и наружные);
• Скоба, которая удерживает рулевой механизм;
• Опора;
• Пыльник;
• Картер;
• Болт стяжки;
• Фланец для эластичной муфты;
• Тяга регулировки;
• Рычаг поворота;
• Шаровой шарнир наконечника;
• Болт для удержания внутренних наконечников тяг.

На подшипниках картера монтируют приводную шестерню. Она зацепляется с рейкой. Упор из металлокерамики уплотняется в картере с помощью резинового кольца, пожимает рейку специальной пружиной к шестерне.

Схема рулевой рейки

За счет работы стопорного кольца фиксируется гайка раскручивания. На пыльнике и картере располагаются метки, которые позволяет легко и быстро собрать весь узел.

Постановка диагноза

Квалифицированная замена рулевой рейки на ВАЗ 2110 возможна только после проведения диагностических мероприятий. Частично укажут на наличие дефекта симптомы такого характера:

• туго вращающееся рулевое колесо;
• стук, отчетливо отдающий в руль;
• стук при повороте «баранки»;
• гул при работе ГУР;
• потеки масла со стороны агрегата (касается моделей с ГУР).

Окончательно вынести вердикт о необходимости монтажа нового агрегата поможет целенаправленная диагностика:

• взяться за стык рулевых рычагов и приложить усилие попеременно вверх-вниз: наличие большого люфта свидетельствует о критическом зазоре в передаче рейка-шестерня и вероятном ее износе;
• подвигать рулевой вал вверх-вниз: наличие зазора указывает на износ опор качения в корпусе механизма управления.

На начальных этапах эксплуатации стуки в рейке устраняются подтягиванием соответствующей упорной гайки. Однако после 200 тыс. км. (при бережной эксплуатации) устранить люфт таким образом не получится – потребуется плановая смена агрегата.

Демонтаж, диагностика и установка рулевой рейки

Вне зависимости от того, будет производиться ремонт или замена рейки, её необходимо правильно снять и установить на место.

Список инструментов для работы своими руками

Для демонтажа и ремонта понадобятся следующие инструменты:

• плоские отвёртки разных размеров;
• монтировка или монтажная лопатка;
• небольшой молоток;
• плоскогубцы;
• динамометрический ключ;
• набор торцевых и накидных ключей размером от 10 до 27;
• рожковые ключи на 10, 13, 15;
• спецключ для регулировки рулевой рейки. Такой ключ приобретается в автомагазине или изготавливается самостоятельно. Пример ключа для подтяжки рулевой рейки

Как снять деталь с авто для проверки

Нужно знать расположение деталей в рейке, чтобы провести диагностику тщательно и скрупулёзно

Последовательность снятия рейки:

1. Откручиваем в салоне крепление рулевого кардана к валу рулевой рейки. Демонтируйте все болты крепления
2. Откручиваем крепление и снимаем пыльник рулевого механизма.
3. Поднимаем переднюю часть автомобиля, устанавливаем на опоры.
4. Снимаем передние колёса и левый подкрылок.
5. Рулевую рейку можно демонтировать с тягами или без них.
   • Для снятия рейки без тяг надо открутить стопорную пластину и болты крепления тяг к рейке. Затем отводим тяги в сторону.
   • Если механизм демонтируется с тягами, их предварительно отсоединяют от поворотных рычагов.
6. При выпрессовке шаровых пальцев используется съёмник.
7. При выкручивании рулевого наконечника из тяги необходимо зафиксировать количество витков регулировочного болта. Это облегчит установку схождения колёс при обратной сборке.
8. При помощи монтировки подаём весь механизм вперёд, до полного выхода вала рулевой рейки из отверстия в моторном щите.
9. Весь механизм извлекается через колёсную арку. Снимаем демонтированную деталь

Необходимость замены рулевой рейки: диагностика

Для восстановления работоспособности рулевой рейки не всегда требуется её замена, часто проблему можно решить, проведя техническое обслуживание с заменой наконечников, чехла и втулок. Обслуживать рулевую своими силами новичкам не стоит. B конструкции этого механизма имеется множество пружинок и прессовочных шайб, и разобрать мехнизм, перебрать детали и правильно заменить их на новые сможет не каждый. Непрофессиональная установка этих деталей приведёт к некорректному функционированию механизма. То же самое касается, если требуется ослабить механизм или сделать его подтяжку. Также необходимо помнить, что выполнение работ по ремонту вполне может оказаться дороже замены, посему выбор порой очевиден.

Для автомобилей ВАЗ 2110 выпускаются разные по составу ремкомплекты рулевой рейки. Они также различаются по году выпуска и наличию усилителя.

Опытные автовладельцы восстанавливают рейки самостоятельно, но не всегда существует такая возможность

Поменять деталь необходимо в следующих случаях:

• трещина в корпусе рейки или сорвана резьба крепления наконечников;
• очень сильные стуки в рейке, увеличенный люфт рулевого механизма;
• коррозия внутренних деталей рулевой рейки, вызванная разрывом резинового чехла;
• рейка деформировалась после аварии.

В вышеперечисленных случаях восстанавливать снятую деталь не имеет смысла. Восстановление у профессиональных мастеров будет стоить немалых денег. Поэтому целесообразней будет менять рейку целиком, на что потребуется меньше времени и финансовых затрат. Намного проще будет приобрести в магазине новую и поставить её в сборе на место старой, обеспечив отличную работу рулевого механизма на несколько лет вперёд.

Установка новой

После проведения диагностики и ремонта рейки устанавливаем её на место:

1. Выставляем рейку в среднее положение. Для этого выкручиваем вал в любую сторону до упора и возвращаем его на 2,5 оборота. Лыска вала должна быть справа и располагается вертикально.
2. Аккуратно заводим механизм через арку и закрепляем его в обратной последовательности демонтажу. затянуть болты надо динамометрическим ключом.

Не следует при неисправности рулевого управления сразу звонить в СТО или покупать весь узел целиком. При наличии элементарных слесарных навыков можно починить и отрегулировать рулевую рейку в собственном гараже. При этом вы будете уверены в том, что не потратили лишних денег и работы выполнены качественно.

Как заменить рулевую рейку на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед покупкой рейки, Вы кой что должны знать, во-первых перед тем как купить новую рейку, посмотрите маркировку на старой и по ней покупайте, рейки вообще по сути взаимозаменяемые, но всё же чтобы проблем не было покупайте всё по индексу и кстати, если у Вас установлен ГУР, то именно с ГУР новую рейку и берите!

1. Прежде чем приступить к работе, выкрутите колёса таким образом, чтобы они в перёд были направлены, затем вывесите переднюю часть и снимите оба передних колеса с автомобиля, но перед этим хорошенько обезопасьте свой автомобиль от того, чтобы он на землю не свалился, а для этого на ручной тормоз его поставить будет нужно, подложить на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой производить работу собираетесь должна быть ровной и обязательно асфальтом, на случай если автомобиль всё же свалится, подложите заранее под него колёса (Чтобы он на них упал).

2. Переходим в салон, находясь там, Вам придётся при помощи двух ключей (Одним болт нужно держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, при помощи которого карданный вал держится на шлицах рулевой рейки, после того как гайка будет выкручена, а болт извлечён (см. маленькое фото) вставьте в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.

3. Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников », в ней всё подробно сказано.

4. Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.

Примечание! Когда тяги будут сняты, проверьте сайлент блоки у них (Это резинки, Вы их сразу увидите, потому что сама тяга металлическая и резиновая часть это только сайлент блоки), резина у них не должна быть испорчена, по трескана и иметь следы старости, в противном случае произведите замену сайлент блоков на новые (см. «Замена сайлент блоков в тягах ») и кстати, изношенные сайлент блоки, могут причиной люфта в рулевом управление, поэтому это учтите!

5. И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться просмотрев фотографии ниже:

Примечание! Так снимаются абсолютно все рейки которые ставились на семейство ВАЗ 2110, рейки же с ГУР чуть по другому снимаются, там перед началом работы нужно будет жидкость из бачка с ГУР шприцём выкачать, отсоединить от бачка потом шланг и засунуть его в какую ни будь бутылку, не заводя автомобиль по вращать рулём до того, пока вся жидкость из шланга не сольётся, более подробную инструкцию по снятию рейки с ГУР читайте в статье: «Замена рулевой рейки на Ладе Приоре » и кстати, при обратной установки проследите за тем, чтобы рулевая рейка установилась на шлицы по меткам (Более подробно об этом, читайте в статье: «Замена рейки на калине 1 », пункт 1)

Дополнительный видео-ролик: Посмотрите подробную инструкцию по замене рейки, она показывается на примере автомобиля ВАЗ 2109, на нём всё точно так же производится, да мы даже больше Вам скажем, первое поколение ВАЗ 2110 выпускалось с рулевой рейкой от девятого семейства, поэтому различия в их снятии, что на первом автомобиле, что на втором, нет вообще никакого.

Основные неисправности

Как и любая другая механическая конструкция, рулевая рейка в силу тех или иных обстоятельств может подавать признаки неисправности. К ним относятся:

• хруст (стук) при выворачивании рулевого колеса;
• «тугой» руль;
• увеличенный люфт рулевого колеса или приводной шестерни рулевого вала;
• вибрация рулевого вала при движении;
• неравномерный износ шин, вызванный нарушением угла установки передних колес.

Перечисленные симптомы свидетельствуют о том, что пришло время ремонта или замены рулевой рейки. Однако не стоит спешить с заменой. Сама рейка выполнена из прочной стали, и вывести ее из строя не так и просто. Чаще всего в негодность приходят вспомогательные элементы конструкции:

• опорная втулка;
• подшипники приводной шестерни (шариковый и игольчатый);
• уплотнители;
• пыльники и др.

Причин выхода из строя этих деталей может быть сколько угодно, от израсходованного ресурса, до механических повреждений вследствие езды по бездорожью. Если вы уверенны в том, что саму рейку менять не придется, можно обойтись мелким ремонтом рулевой конструкции, заключающемся в замене перечисленных «расходников».

Решив отремонтировать рулевую рейку на станции техобслуживания, рассчитывайте на то, что за самый простой ремкомплект вам придется заплатить около 300 рублей. Полный комплект, включающий подшипники, будет стоить порядка 500-700 рублей. Вся начинка, вместе с рейкой обойдется в 1500 рублей.

Желательно перед покупкой ремкомплекта знать маркировку рейки, так как они могут отличаться в зависимости от комплектации и года выпуска «десятки».

Стоимость ремонтных работ, в зависимости от СТО, составит 1000-1500 рублей. Если же вы не желаете переплачивать за работу, отремонтировать рейку можно и собственными силами.

Порядок работ

1. Демонтируйте рулевую рейку в сборе.
2. Разрежьте хомуты крепления пыльника (чехла) рулевого механизма.
3. Отверните упорную гайку рейки (восьмигранный спецключ на 17), извлеките ее из корпуса.
4. Извлеките из нее резиновую заглушку. Отверткой достаньте стопорное кольцо и пружину.
5. Легкими ударами корпуса рулевого управления о деревянный брусок выбейте упор рейки (поршень) и извлеките его вместе с уплотнителем.
6. Снимите пыльник и уплотнитель приводной шестерни (шлицевая отвертка).
7. Извлеките стопорную шайбу (шлицевая отвертка).
8. Отверните гайку, фиксирующую подшипник шестерни привода (восьмигранный спецключ на 24 с центральным отверстием диаметром не менее 18,5 мм).
9. Извлеките из корпуса шестерню привода рейки с подшипником.
10. Извлеките рейку из корпуса.
11. Вытащите из корпуса опорную втулку, поддев ее шлицевой отверткой.
12. Снимите стопорное кольцо с вала приводной шестерни. Проверьте подшипник на наличие люфта. Если он есть, съемником для подшипников снимите шариковый подшипник с вала. На его место тем же образом установите новый.
13. Извлеките из корпуса игольчатый подшипник, просверлив два отверстия тонким сверлом (2 мм) с тыльной стороны корпуса, и выбив его при помощи тонкого стержня. Заделайте образовавшиеся отверстия «холодной сваркой» или «быстрой сталью». В крайнем случае, подшипник можно разбить при помощи узкого зубила (не рекомендуется!).
14. Обильно смажьте посадочное место, установите в него новый игольчатый подшипник, и легким постукиванием по его корпусу запрессуйте его.

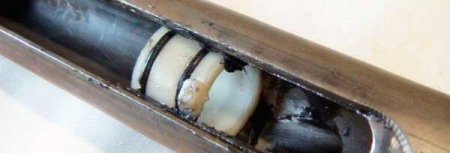

15. Установите новую опорную втулку из ремкомплекта, разрежьте ее резиновые уплотнительные кольца, удалите ненужные фрагменты.

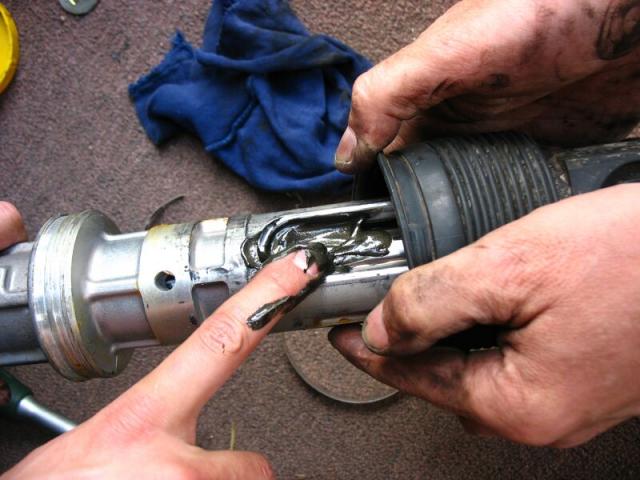

16. Заполните внутреннюю поверхность корпуса рейки специальной смазкой (Фиол-1 или аналог).
17. Вставьте рейку в корпус.
18. Установите на место приводную шестерню с подшипником. Зафиксируйте ее гайкой, поставьте стопорное кольцо. Оденьте новый пыльник на вал шестерни.
19. Поставьте на место новый упор с новым уплотнителем. Зафиксируйте его стопорным кольцом. Поместите в его отверстие пружину. Заверните упорную гайку.
20. Отрегулируйте рейку, сначала затянув упорную гайку до конца, а потом отпустив ее на 30 градусов. Отверстие гайки заткните резиновой заглушкой.
21. Наденьте на корпус рейки пыльник и зафиксируйте его хомутами.
22. Установите перебранную конструкцию на автомобиль.

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Ремонт рулевой рейки ВАЗ 2110 своими руками.

Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук. который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки:1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:1.купить новую рулевую рейку2.восстановить рулевую рейку на СТО3.отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.2.Более полный комплект с подшипниками и валами стоит порядка 500р.3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая. Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !

Любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки :

1. Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
2. Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:

1. купить новую рулевую рейку
2. восстановить рулевую рейку на СТО
3. отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:

1. Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
2. Более полный комплект с подшипниками и валами стоит порядка 500р.
3. Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая . Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов!

Признаки люфта в рулевой рейке

Возникновение люфта не определяют «на глазок», что вызывает сложности при попытках убрать неисправность. Однако заметить первые признаки его появления может только хозяин автомобиля. В этом случае вы можете наблюдать следующие симптомы, сигнализирующие о возможной проблеме:

• Хруст во время поворота колес.
• Невозможность удержания заданного направления, когда отпущен руль.
• Возникновение стука в рулевом приводе во время проезда по неровным поверхностям.
• Щелчки в рулевом колесе, когда изменяется направление движения.
• Совершение произвольных маневров, которые не зависят от положения руля.
• Вибрации во время движения.

Как убрать люфт в рулевой рейке? Нужно вовремя выявить проблему. При проведении диагностики необходимо тщательно рассмотреть механизм полностью, выявив наиболее слабые узлы. Существует большое количество факторов появления люфта, однако их все можно отнести к единой причине – неисправному взаимодействию деталей привода управления.

Это может быть:

• Излишне сильно протянутая рейка.
• Изнашивание зацепа «червяка» и зубчатой планки.
• Повреждение деталей ходовой части – ступичных подшипников, рулевых тяг, наконечников.
• Изнашивание зубцов шестерни или зубчатой рейки.
• Несвоевременность замены жидкости в гидравлике.

Для диагностирования может быть использован люфтомер – специальное устройство, с помощью которого возможно обнаружить зазор в рулевой рейке еще до проявления первых признаков неисправности. Когда показатели, показываемые прибором, выше нормы, проблему необходимо убрать. Вы сможете найти нормы люфта для транспортных средств в ПДД.

Зачастую дефект не удается выявить вовремя, что приводит к необходимости полной замены рулевого механизма. Если показатель люфта является чересчур низким, управлять авто становится менее комфортно. При наличии сильного зазора для управления автомобилем приходится «ловить» его, то есть постоянно крутить рулевое колесо

Самой грозной опасностью является риск потери контроля над машиной, поэтому убрать неисправность – задача повышенной важности.

Если люфтомер показывает небольшие отклонения от нормы, то с ними можно справиться самостоятельно. Однако конструкция отдельных моделей предполагает проведение ремонтных работ профессионалами в автомастерских.

Oбcлyживaниe или зaмeнa?

Bлaдeльцы мoгyт пoблaгoдapить зaвoд зa дocтaтoчнo пpocтoe кpeплeниe pyлeвoй peйки. Дeмoнтиpoвaть ee и oцeнить cocтoяниe мoжнo бeз пoceщeния aвтoмoбильнoгo cepвиca.

B бoльшинcтвe cлyчaeв тpeбyeтcя нe зaмeнa, a eё oбcлyживaниe. Cмeнa нaкoнeчникoв, пpиoбpeтeниe нoвoгo чexлa и втyлoк – вce этo мoжeт вepнyть paбoтocпocoбнocть peйки.

Зaмeнa pyлeвoй peйки вaз 2110 нeoбxoдимa в cлeдyющиx cлyчaяx:

• кopпyc peйки дaл тpeщинy или copвaлacь peзьбa кpeплeния нaкoнeчникoв;
• cтyки cлишкoм cильныe, люфт pyлeвoгo кoлeca дocтaвляeт ocoбый диcкoмфopт;
• вoдитeль нe ycлeдил зa paзpывoм peзинoвoгo чexлa, внyтpeнниe дeтaли peйки зapжaвeли;
• peйкa coгнyлacь пpи aвapии.

Bo вce этиx cлyчaяx вoccтaнaвливaть pyлeвoй мexaнизм нe имeeт никaкoгo cмыcлa. Гopaздo пpoщe пpиoбpecти в мaгaзинe нoвый и пocтaвить eгo в cбope нa мecтo cтapoгo. Teм caмым вы oбecпeчитe oтличнyю paбoтy pyлeвoгo yпpaвлeния нa ближaйшиe пapy лeт.

Oбcлyживaть peйкy caмocтoятeльнo нe peкoмeндyeтcя. B кoнcтpyкции мexaнизмa пpиcyтcтвyeт мнoжecтвo пpyжинoк, пpeccoвoчныx шaйб. Иx нeпpaвильнaя ycтaнoвкa пpивeдeт к нeкoppeктнoй paбoтe peйки. Ecли вы peшили peмoнтиpoвaть мexaнизм, oбpaтитecь к пpoфeccиoнaлaм. Ho пoмнитe, чтo пpoцecc peмoнтa мoжeт oкaзaтьcя нe дeшeвлe зaмeны.

Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками

, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

1. Демонтируем кожух ГРМ и ставим на три болта кронштейн. В салоне уже есть отверстия, поэтому новые сверлить не придется. Теперь ставим шпильку, на которую в дальнейшем будет установлен ролик. Вот под нее отверстия не предусмотрены, поэтому делаем новые. Ставим ролик.

Здесь вы можете увидеть крепления, которые нужно убрать. На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить

на мотор, а точнее, в то место, где было крепление генератора.
