Кузовной ремонт нивы своими руками видео

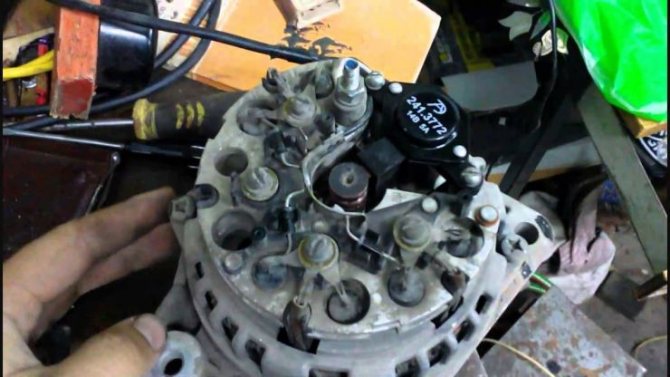

Особенности генератора

Чтобы выявить проблемы в генераторе, необходимо диагностировать каждую деталь, входящую в состав устройства. После снятия всех закрепляющих элементов проверяем исправность и крепление щеток. Потом отделяем блок.

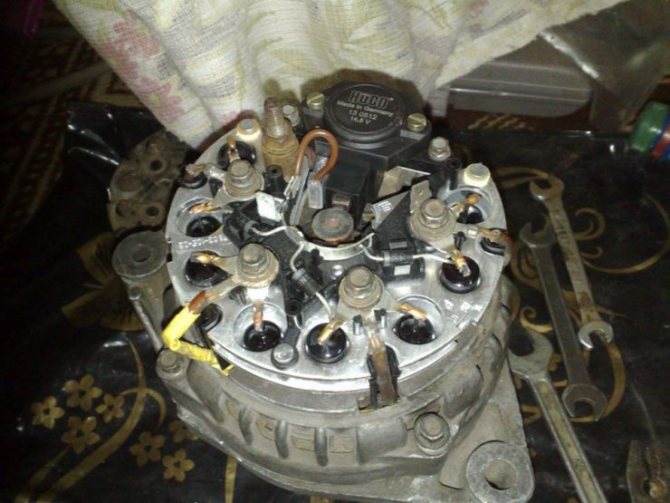

После некоторых махинаций снимаем крышку и осматриваем ее на неисправности и различные поломки. Точно также поступаем и с задней крышкой, разбирая и диагностируя ее.

Если вы заметили какие-то поломки в данных элементах, даже небольшие трещины, следует заменить эту деталь. Так как маленькая трещина может развиться в серьезную неисправность.

В конце концов, поломка будет выявлена и потребуется либо замена составляющих частей, либо полная замена генератора.

Технические тонкости процедуры

Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.

Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:

1. Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.

Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.

Ваз 2121- ремонт кузова своими силами

Среди моделей отечественного автопрома Ваз 2121 несколько выделяется из общего ряда не только за счет отличной проходимости, полного привода и несущего кузова, но и за счет того что «Нива», это первая самостоятельная, дошедшая до серийного выпуска, разработка ВАЗа. Серийно автомобиль начал выпускаться в начале 1977 года и сразу же начал пользоваться большим успехом у населения не только в союзе, а позднее и в России, но и во многих странах как ближнего, так и дальнего зарубежья. В своем классе внедорожник из России считается наиболее удачной моделью. Он нашел своего потребителя во Франции, Португалии, Испании и Канаде. И хотя большим спросом пользуются «Нивы» в комплектации с дизельным французским двигателем «Peugeot», машины с отечественным «1,6» тоже раскупаются весьма неплохо.

Автомобили ВАЗ 21213 (Нива) 1977+ г. в.

ВАЗ-2121 «Нива» — четырехместный легковой автомобиль повышенной проходимости. Выпускается Волжским автомобильным заводом.

Автомобиль ВАЗ-2121 «Нива» — конструкторская разработка АО «АВТОВАЗ». Выпускается с 1977 года. Это автомобиль для езды по бездорожью, путешествий в труднодоступные места, поездок на охоту и рыбалку. Складывающееся заднее сиденье позволяет размещать и перевозить различные грузы. Разъем двери багажника по уровню пола обеспечивает удобство погрузки и выгрузки.

«Нива» — автомобиль повышенной проходимости с постоянным неотключаемым приводом всех колес (у внедорожников до «Нивы» такой был только у «Рейндж Ровера») с межосевым блокируемым дифференциалом и раздаточной коробкой с понижающим рядом. Автомобиль обладал очень прогрессивной конструкцией, сочетавшей отличные внедорожные качества с комфортом легкового автомобиля, и практически не имел на то время аналогов. Успешно экспортировался во многие страны. Автомобиль стал одним из первых представителей так популярных нынче «паркетных» внедорожников.

Кузов — цельнометаллический, несущий, трехдверный, оборудован ремнями безопасности. Передние сиденья — с подголовниками, регулируются по длине и наклону спинок, откидываются вперед. Заднее складывается для увеличения багажного отделения. По заказу автомобиль комплектуется задним стеклом с электрообогревом, очистителем и омывателем заднего стекла.

Еще одной особенностью этой уникальной машины было использование узлов легковых машин. Так, ее двигатель был создан на базе 2106, коробка передач и задний мост также заимствованы от этой машины. Несмотря на это, «Нива» обладает уникальной для такой машины проходимостью.

На автомобиль устанавливалась 4-ступенчатая коробка передач с синхронизаторами на передачах переднего хода, либо 5-ступенчатая коробка передач. Раздаточная коробка — двухступенчатая, с межосевым дифференциалом, имеющим принудительную блокировку. Карданная передача состоит из промежуточного карданного вала (соединяет коробку передач с раздаточной коробкой) и карданных валов привода переднего и заднего мостов.

Передняя подвеска независимая, на поперечных качающихся рычагах, с цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости. Задняя — зависимая, с цилиндрическими пружинами, гидравлическими амортизаторами, четырьмя продольными и одной поперечной штангами.

В салоне новая панель, новые сиденья, новые облицовки. Панель приборов теперь «а-ля»-21083. Только вот блик от нее ночью подсвечивает ветровое стекло. Новые сиденья тоже сделаны по образу и подобию «восьмых». Они удобнее и современнее прежних. А вот механизм, который для прохода заднего пассажира откидывает спинку и сдвигает сиденье вперед, не надежен — через полсотни срабатываний он выходит из строя, из-за появившихся перекосов, спинка не желает вставать на место. Пластмассовые панели задних боковин скрипят и проминаются от легкого нажатия. Зато теперь рядом с левым задним пассажиром в боковине есть карман — в нем можно храниь тряпку или еще что нибудь.

Двигатель тоже обновлен. Рабочий объем увеличен до 1700 см. Применены бесконтактная система зажигания и карбюратор типа «Солекс» — опять же «а-ля» «восьмерка». Невидимое, но очень серьезное усовершенствование — новая форма камеры сгорания. Доработка мотора вместе с изменениями в трансмиссии позволили заметно снизить расход топлива.

В трансмиссии новой машины пятиступенчатая коробка передач и главные передачи с передаточным числом 3,9. Применены усиленные крестовины (к сожалению это не означает более долговечные). Изменился их размер и появились пресс-масленки для смазки. В приводе раздаточной коробки — ШРУС. Цель его установки — снизить вибрации и шум трансмиссии.

В тормозной системе применены вакуумный усилитель и главный цилиндр от «восьмерки». Усилие на педали уменьшилось, но колесо теперь лежит «вверх ногами» и положить в него уже ничего нельзя. Кроме этого неимоверно усложнилась процедура регулировки рулевого редуктора — теперь подлезть к нему можно только кривой отверткой. В системе выпуска — новые глушители. Корпуса их не сварные, а завальцованные, как у машин «восьмого» семейства.

Почему ломается «граната»

Иногда требуется замена внутреннего шруса нива шевроле. Для того чтобы снизить вероятность поломки, нужно знать, какие причины приводят к этому. Специалисты и опытные владельцы автомобиля выделяют следующие причины, под воздействием которых «граната» потребует замены или ремонта:

• блок полностью вышел из строя;
• срок эксплуатации истек (указывается в документации к автомобилю или в накладных, если ранее проводился ремонт);
• нарушаются правила вождения, рекомендованные производителями – агрессивный стиль, выбор сложных трасс, все это негативно отражается на детали.

Несмотря на то, что Нива Шевроле – внедорожник, требуется следить за тем, чтобы тяжелые дорожные условия не были постоянными. К числу причин выхода «гранаты» из строя относится попадание в узлы грязи, пыли или крупных частичек.

По статистике обращений в 90% случаев замены требует наружная часть элемента. Для снижения вероятности возникновения аварийной ситуации рекомендуется регулярно проверять состояние защитных резиновых чехлов, регулировать крепление в узле.

Технические характеристики ДВС ВАЗ 21214

Объём, в см3	1690
Основное топливо:	бензин АИ-92
Макс. мощность, л. с.	83 (при 5200 об/мин)
Макс. крутящий момент, Н·м	127 (при 3000 об/мин)
Конфигурация блока цилиндров:	в один ряд
Количество цилиндров	4
Количество клапанов	8
Макс. скорость, км/ч	153
Время разгона до 100 км/ч, сек.	17
Расход топлива при смешанном цикле	11,5
Эконорма	Россия-83
Диаметр цилиндра, мм	82 с отклонением до 0.05
Ход поршня, мм	80
Ремонтные размеры поршней и цилиндров, мм:
первого ремонта (маркировка на поршне — треугольник, на кольцах — 40)	82.4
второго ремонта (маркировка на поршне — квадрат, на кольцах — 80)	82.8
Ремонтный замер по диаметру (для расточки) опор коленвала	54.52 с отклонением до 0.013
Степень сжатия	9,4
Система питания	двухкамерный карбюратор
Охлаждение	жидкостное
Клапанной механизм	SOHC
Материал блока цилиндров	чугун
Наличие гильз в цилиндрах	конструкцией не предусмотрено
Материал головки	сплав алюминия
Ресурс до капитального ремонта, км	80 000 (фактический ≈ 120 000 км)
Количество тактов	четыре
Очередность работы цилиндров	1-3-4-2
Макс. обороты, об/мин	8000
Вес, кг:	117

Объём, см3	1690
Мак. мощность, л. с.,	83
Макс. крутящий момент, Н·м	129
Расположение цилиндров в блоке	рядный
Цилиндров, шт	4
Клапанов, шт	8
Макс. скорость, км/ч	142
Разгон до 100 км/ч	17
Расход топлива при смешанном цикле	10
Экологические нормы	ЕВРО-4
Диаметр цилиндра, мм	82
Ход поршня, мм	80
Степень сжатия	9,4
Система питания	распределённый впрыск
Охлаждение	жидкостное
Клапанной механизм	SOHC
Материал блока цилиндров	чугун
Материал ГБЦ	алюминий
Ресурс, км	80 000, по факту до 150 000
Тактность (число тактов)	4
Порядок работы цилиндров	1-3-4-2
Макс. обороты к/в, об/мин	8000
Рекомендованное топливо	неэтилированный бензин АИ-95

А еще интересно: Чип-тюнинг двигателя Шевроле Нива

Замена прокладки головки блока цилиндров Chevrolet Niva

Инструменты:

• Динамометрический ключ
• Отвёртка крестовая
• Отвёртка плоская
• Пассатижи
• Ключ на 8
• Ключ на 10
• Накидной ключ на 13
• Рожковый ключ на 17 2шт
• Накидной ключ на 17
• Накидной ключ на 22
• Торцовый вороток
• Удлинитель торцового воротка
• Головка для торцового воротка на 8
• Головка для торцового воротка на 10
• Головка для торцового воротка на 13
• Головка для торцового воротка на 17
• Головка для торцового воротка на 13 E-Torx
• Храповичный ключ Шабер

Детали и расходники:

• Прокладка головки блока двс
• Прокладка клапанной крышки двс
• Прокладка натяжителя цепи
• Герметик
• Охлаждающая жидкость на долив
• Стопорная шайба распределительного вала Наждачная шкурка на 180-240

Примечание: Прокладку головки блока цилиндров заменяют при ее повреждении.

Основные признаки повреждения прокладки головки блока:

– недостаточная компрессия (ниже 1 МПа (10 кгс/см 2 )) в одном или нескольких цилиндрах;

– прорыв газов в систему охлаждения (бурление, вспенивание жидкости в радиаторе, быстрое падение уровня жидкости в расширительном бачке при отсутствии наружных течей);

– попадание охлаждающей жидкости в систему смазки (эмульсия на указателе уровня масла, расслоение слитого из картера масла – особенно заметно в прозрачной емкости);

– попадание масла в систему охлаждения (масляная пленка на поверхности жидкости в расширительном бачке).

1. Снимите крышку головки блока цилиндров, как описано здесь.

2. Слейте жидкость из системы охлаждения двигателя, как описано здесь.

3. Снизьте давление в системе питания, как описано здесь.

4. Отсоедините от дроссельного узла и ресивера трос привода дроссельной заслонки.

5. Снимите корпус подшипников вместе с распределительным валом со шпилек головки блока цилиндров, за ранее выставив метки храповичным ключом и сняв звезду распределительного вала, как описано здесь.

Храповичный ключ.

6. Снимите рычаги привода клапанов, выверните из отверстий головки блока цилиндров все гидроопоры рычагов.

7. Снимите рампу подвода масла к гидроопорам.

8. Отсоедините колодку жгута провода от датчика, положения дроссельной заслонки.

9. Отсоедините колодку жгута провода от датчика, регулятора холостого хода.

10. Отсоедините колодку жгута провода от датчика, температуры охлаждающей жидкости системы управления двигателем.

11. Разъедините разъем жгута проводов форсунок.

12. Отсоедините колодку проводов от датчика детонации.

13. Отведите моторный жгут в сторону.

14. Отсоедините провода от свечей зажигания.

15. Сдвиньте защитный колпачок и отсоедините провод от датчика указателя температуры охлаждающей жидкости.

16. Отсоедините приемную трубу от выпускного коллектора.

17. Выверните верхний болт крепления распорки впускной трубы и, ослабив нижний болт крепления распорки, отведите ее в сторону.

18. Ослабьте хомут крепления и отсоедините от дроссельного узла шланг продувки адсорбера.

19. Ослабьте хомуты крепления и отсоедините шланги радиатора системы охлаждения от патрубка головки блока цилиндров.

20. Ослабьте хомут крепления и отсоедините шланг нижнего патрубка термостата.

21. Ослабьте хомут крепления и отсоедините шланг бокового патрубка термостата.

22.Ослабьте хомут крепления и отсоедините от патрубка головки блока цилиндров шланг подвода жидкости к радиатору отопителя.

23. Отверните гайки топливных трубок и разъедините магистрали подачи и слива топлива.

24. Выверните верхний болт крепления задней распорки впускной трубы, ослабьте нижний болт распорки и отведите ее в сторону.

25. Отверните две гайки крепления теплозащитного щитка стартера.

Усиление кузова 2121

Чтобы обезопасить себя от проблем, заботливый водитель пользуется профилактическими мероприятиями. В их число, помимо антиграв обработки и других процедур, входит усиление.

Все операции, касающиеся упрочнения и реставрации корпуса авто очень сложны, занимают много сил и времени, но дают великолепный результат.

На первое место, если речь заходит о модернизации кузова, выступает сразу же усиление лонжеронов. Она частенько проводится с помощью стального листа толщиной до 3-4 мм. Одновременно с этим усиливаются крепежные элементы подвески.

Сразу отметим, что усиление лонжеронов впереди актуально как никогда, если на Ниву устанавливаются более жесткие амортизаторы, пружины и большие по размеру колеса. Также это рекомендуется делать после установки силовых бамперов и лебедок.

Алгоритм проведения усиления лонжеронов на 2121

Вот, что рекомендуется сделать:

• Вначале надо обеспечить доступ к лонжерону. Для этого автомашину загоняют на эстакаду или подъемник, демонтируют колесо.
• Далее снимается суппорт, откручивается фиксатор с верха опора.
• Ударом молотка или техникой под рычаг выбивается узел.
• Ослабляются амортизаторные крепежи (верхнее и нижнее).
• Цилиндр тормозной системы вывешивается на шланги.
• Верхний рычаг снимается, а также чашка и верхний отбойник.
• Освобождается редуктор и маятник руля.

Таким образом обеспечивается доступ к лонжерону:

Далее проверяется состояние места под амортизаторы. Если деталь не поржавела, то ее следует вынуть.

• «Домик» снимается, а затем снова зачищается вся поверхность лонжерона с целью диагностики на предмет возможных мелких дефектов.
• Снова тщательная зачистка, ведь она является основой всего.

Пришло самое время изготовить накладку:

• Выкраивается деталь по лекалу из картона. Все точно размечается на бумаге, включая места болтов и фиксаторов.
• После того, как макет готов, надо положить на него лист 3-миллиметрового железа и вырезать болгаркой.

• На детали и лонжероне просверливаются нужные отверстия.
• Накладка сажается на болты и хорошенько фиксируется.
• Затем деталь полуавтоматом заваривается по всему периметру.
• На место ставится «домик» и тоже приваривается.

На заключительной стадии работ следует обязательно покрыть все рабочие поверхности антикором. В данном случае как нельзя лучше подойдет мастика, которая высыхает за одни сутки.

Другие мероприятия по усилению слабых зон

Ниже представлен список самых востребованных мероприятий по усилению кузова Нивы и подвески:

Вварка подрамника особого типа под раздатку. Это позволяет устранить несосности коробки и раздатки, избавить кузов от вибраций, что очень положительно скажется не внедорожных характеристиках 2121.

• Усиление лонжеронов путем обварки металлическими полосами, желательно с 4-миллиметровой толщиной.
• Установка модернизированных шаровых опор и жестких пружин (можно от Волги, но обрезать на 1,5 витка). Это дает массу пользы, если учитывать тяжелый нивовский передок. Таким образом, вся подвеска надолго и хорошо защищается.
• Установка проставок для увеличения хода подвески (проставки 20 мм).
• Установка новых ГЗМ амортизаторов Монро 4х4 Адвентур. В данном случае рекомендуется в обязательном порядке усилить зоны фиксации демпферов, используя сварку.

Усиление других зон автомобиля

У металлического кузова автомобиля «Нива» есть еще несколько мест, которые со временем нуждаются в усилении, так как не могут больше выдерживать повышенные нагрузки во время эксплуатации данного транспортного средства. Все они перечислены в списке ниже:

Подрамник под раздатку. По истечении времени владельцы автомобилей «Нива» ВАЗ-2121 сталкиваются с проблемой ослабления крепления коробки и раздатки, что приводит к повышенной вибрации во время работы двигателя. Избавиться от этой проблемы можно путем установки подрамника под раздаточную коробку легкового транспортного средства. В результате такой процедуры рабочий узел автомобиля получает дополнительную надежную опору и защиту от повреждений во время движения.
Усиление или замена балки передней подвески. Некоторые умельцы устанавливают взамен старой запчасти усиленную балку передней подвески с модернизированными втулками нижних рычагов. Такая конструкция способна надежно зафиксировать оси, предотвратив их искривление.
Замена заводских шаровых опор более прочные.
Снятие пружин подвески и установка вместо них более жестких деталей. Часто на «Ниву» ставят пружины от Волги, предварительно обрезая запчасть на 1,5 витка.
Усиление крепления тяги с кузовом.
Демонтаж заводских порогов и варка новых, более крепких. Также не помешает установить на усиленные пороги толстые молдинги. Пороги должны быть накрепко приварены к лонжеронам автомобиля.

Пусковое устройство

Рычаг 4 (рис. 2-86) управления воздушной заслонкой имеет три профиля. Его наружная кромка 4.3 воздействует на рычаг 11 управления дроссельными заслонками через регулировочный винт 10 и обеспечивает запуск холодного двигателя и необходимое далее повышение частоты вращения коленчатого вала двигателя. Внутренние профили 4.1 и 4.2 воздействуют на рычаг 6 воздушной заслонки и допускают ее открытие при промежуточных положениях рычага 4 на определенную величину. При повороте рычага 4 управления воздушной заслонкой против часовой стрелки расширяющийся паз освобождает штифт рычага 6 воздушной заслонки, и за счет возвратной пружины 7 заслонка будет удерживаться полностью закрытой. Одновременно рычаг4 кромкой 4.3 приоткрывает дроссельную заслонку первой камеры.

Рис. 2-86. Пусковое устройство карбюратора:

1 — диафрагма; 2 — регулировочный винт; 3 — шток диафрагмы; 4 — рычаг управления воздушной заслонкой; 4.1 — нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки; 4.2 — верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки; 4.3 — кромка рычага 4 для обеспечения пускового зазора дроссельной заслонки первой камеры; 5 — воздушная заслонка; 6 — рычаг воздушной заслонки; 7 — возвратная пружина воздушной заслонки; 8 — трос привода воздушной заслонки; 9 — стопор регулировочного винта; 10 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 11 — рычаг привода дроссельных заслонок; 12 — дроссельная заслонка первой камеры; В — пусковой зазор у воздушной заслонки; С — пусковой зазор у дроссельной заслонки.

Ось воздушной заслонки 5 смещена, поэтому воздушная заслонка после запуска двигателя может приоткрываться потоком воздуха, растягивая пружину 7, чем обеспечивает обеднение смеси.

Разрежение из задроссельного пространства воздействует на диафрагму 1 и штоком 3 приоткрывает воздушную заслонку. Регулировочный винт 2 позволяет регулировать величину приоткрывания воздушной заслонки.

Максимальная величина приоткрывания воздушной заслонки при запуске и прогреве двигателя зависит от промежуточных положений рычага 4 управления воздушной заслонки или от ширины паза этого рычага.

Алгоритм проведения ремонта

А теперь можно приступить к замене дисков и тормозных колодок на «Ниве». Манипуляции не очень сложные, следуйте такой инструкции:

1. Сначала ставите автомобиль на ровной площадке, выжимаете рычаг ручного тормоза и вывешиваете всю переднюю часть. Обязательно под автомобиль поставьте надежные опоры, чтобы он не упал. Под задние колеса поместите упоры.
2. Выкрутите гайки крепления колеса, на котором производится ремонт. Снимите колесо с автомобиля.
3. Извлеките тормозные колодки. Если планируете ставить их обратно, то наметьте, какие были с внешней стороны, а какие с внутренней.
4. Теперь нужно снять суппорт. При снятии нет необходимости отсоединять шланги. Достаточно выкрутить два болта, которыми крепится суппорт к поворотному кулаку, приподнять его и зафиксировать при помощи проволоки на кузове автомобиля. Старайтесь не подвешивать суппорт на шланге, так как можно его повредить.
5. Теперь можно приступить к снятию диска. Чтобы это сделать, достаточно вывернуть болт крепления кожуха.

Замена кузова

В России сразу несколько компаний занимаются продажей металлических кузовов для отечественных автомобилей в сборе или отдельными частями. Ознакомившись с ассортиментом данной продукции можно увидеть, что в подобных магазинах представлены широкие цветовые гаммы, что позволяет автовладельцу быстро подобрать подходящий вариант.

Вам будет интересно: Устройство, диагностика и ремонт задней подвески ВАЗ-2106

Как правило, кузова, предназначенные для автомобилей «Нива», оснащенные тремя дверями, окрашивались на заводе в несколько стандартных цветов. Все они перечисленных ниже:

• Снежно-белый (заводской код 202).
• Несси (заводской код 368).
• Яшма (заводской код 140).
• Балтика (заводской код 420).
• Ледниковый (заводской код 221).

Вам будет интересно: «Хендай-Портер»: размеры кузова, технические характеристики, двигатель, фото

Автомобиль ВАЗ-2121 с пятью дверями окрашивалась на заводе тремя вариантами цветовой гаммы:

Ницца (заводской номер краски – 328).
Снежная королева (заводской номер краски – 690).
Кварц (заводской номер краски – 630).
Белое облако (заводской номер краски – 240).

Особенности ремонта

Ремонт основных функциональных узлов рассматриваемого внедорожника имеет следующие особенности.

Двигатель

Поскольку авто специфичное, а конструкция не сложная, сюрпризы в плане ремонта не будут вас подстерегать.

Замена воздушного фильтра и масла предельно проста. Что касается масляного фильтра, он имеет боковое расположение относительно блока, поэтому подобраться к нему непросто. Запаситесь маслом в количестве 3,75 литра и шестигранником. Даже в подъемнике или яме нет никакой необходимости, поскольку клиренс достаточно высокий. В поднятии авто есть смысл только при наличии серьезной защиты картера.

Лопнувший расширительный бачок также может стать проблемой, а происходит это из-за его неудачной формы. Нестабильное качество крышки также усугубляет ситуацию.

Лопнувшая трубка подвода масла может спровоцировать отказ гидравлического натяжителя цепи ГРМ. Лязгающий металлический звук станет первым признаком подобной проблемы.

В целом компоновка для самостоятельной реализации ремонтных и обслуживающих работ под капотом достаточно удобная. Единственная сложность может заключаться в снятии стартера, тогда как доливание жидкости, замена воздушного фильтра или ламп вовсе не создадут проблем.

Трансмиссия и ходовка

При покупке Нивы не первой свежести обратите внимание на наличие повышенных вибраций, если предыдущий владелец имел привычку ездить без одного кардана. Опоры раздаточной коробки в таком случае могут быть непригодны

В целом статистика поломок КПП достаточно скудная, что говорит о приличной надежности данного узла, зато относительно сцепления подобного не скажешь. Замене подлежат все цилиндры, и рабочий, и главный. Примечательно, что лучше именно менять механизм полностью, нежели идти на поводу у зеленой жабы и покупать ремкомплект.

Что касается замены масла в редукторах и коробках, оно должно быть единым — 75w-90, а объемы следующие:

• 1,3 л для заднего моста;
• 1,15 л для редуктора переднего;
• 0,79 л для раздаточной коробки;
• 1,6 л для КПП.

Ступичные подшипники являются слабым местом и замене они подлежат уже до 3 тыс. км пробега. Сайлентблоки передней подвески и рычаги ничем не защищены, а в случае с внедорожников неудачные испытания могут стать причиной серьезного ремонта.

Капитальный ремонт двигателя НИВА

Поиск неисправности двигателя НИВЫ

Сняли крышку клапанов.

Распредвал (под замену)

Сняли головку блока цилиндров.

Направляшка блока цилиндров

Стали снимать блок цилиндров, долго не могли его от туда достать, засохли направляшки МКП. Одна из попыток достать блок цилиндров.

Вытащили блок цилиндров.

Машина без сердца

После чего начали разбирать по частям и запчастям. Снятие корзины сцепления и лобовой.

Снятие поддона и кожуха

Снятие масляного насоса

Разборка блока цилиндра и натяжитель

После чего ребята приступили к извлечению поршней!

Вот они черномазые

Результат перегрева двигателя

Вот она причина масляного аппетита — лопнули перегородки поршневой. Всё разобрано, запчасти, которые под замену — в мусорке.

Список запчастей для ремонта двигателя НИВЫ

1) Комплект поршней; 2) Стандартные коренные и шатунные вкладыши; 3) ГРМ комплект; 4) Прокладки головки, поддона, крышки клапанов; 5) Распредвал; 6) Сальники клапанов; 7) Сальник коренной, сальник лобовой;

Вот все эти вещи, без поршней, они остались там же где и блок!

1) Масло Лукойл стандарт; 2) Аптечку (старой под замену, ну или просто в добавок к ней); 3) Выжимной подшипник; 4) Топливный фильтр; 5) Масляный фильтр; 6) Тросик спидометра, до сих пор почему-то не установлен; 7) Вонючка, ну её мне подарили

По приезду в гараж, мы занимались очисткой от грязи различных деталей и их заменой. Так как блок был на расточке, и готов был только после праздников

Заменили выжимной подшипник.

Старый выжимной подшипник.

Новый и уже на месте

Разобрали ГБЦ для притирки клапанов и замены сальников.

Когда стали снимать сальники, заметили что они с лёгкостью снимаются, т.е. они были не посажены на свое место. А видимо одеты от руки. Из-за чего собственно она начала больше дымить. Чем до замены сальников клапанов. Почистили ГБЦ, заменили распредвал, вкрутили шпильки и закрыли крышкой

Справа вверху места под недостающие шпильки

Чистенькая ГБЦ со всеми шпильками

На этом наш вечер подошёл к концу, осталось ждать блок с расточки и продолжать ремонт, подводя все итоги.

Сборка двигателя НИВЫ

Забрали мы блок с расточки, забрали поршни и начали всё собирать.

Я не стала снимать весь процесс замены 4х поршней, потому что процесс один и тот же. Хочу сразу сказать, присутствует не нормативная лексика, так как все уже порядком замучались…уж простите ребят)

Герметик купили настоящий dirco и продолжили сборку.

Установка поддона картера

А вот с установкой двигателя ребята попарились… до конца заснять весь процесс установки не получилось…что-то помешало, а что не помню.

Но каким-то чудным образом они его туда воткнули.

Установка крышки клапанов

Двигатель в сборе, всё готово, осталось только запустить. Первый запуск после капитального ремонта двигателя

https://www.drive2.ru/l/4663388/, https://www.drive2.ru/l/4666461/, https://www.drive2.ru/l/4677227/
