Принцип работы ручника на дисковых тормозах

Особенности задних тормозных механизмов

Основная особенность тормозных механизмов в наличии электродвигателя и многоступенчатой редукторной передачи. Мотор представляет собой обычный электродвигатель постоянного тока. Редуктор позволяет регулировать тормозное усилие и в то же время усиливать крутящий момент с вала электродвигателя. Редуктор состоит из 3-х частей.

1. Винтовая передача — винтовое соединение, при котором вращение вала провоцирует продольное смещение нажимной гайки. Особая форма корпуса нажимной гайки и внутренней части тормозного поршня делает невозможным их поворот относительно друг друга. При этом сохраняется возможность продольного перемещения. Самотормозящая резьба шпинделя не даёт колодкам самопроизвольно разжиматься после отключения актюатора. Поэтому снять и поставить автомобиль на электронный ручник можно только при наличии питания на выводах электродвигателя.

2. Зубчато-ременная передача. Состоит из двух шкивов, соединенных зубчатым ремнем. Соотношение диаметра малой и большой шестерен определяет редуцируемое передаточное число.

3. Редуктор с подвижной шестерней. Посредством зубчатого ремня крутящий момент от электродвигателя передается на большой зубчатый шкив. Поводки подвижной шестерни препятствуют ее повороту относительно корпуса, поэтому она лишь может качаться на оси ступицы большого зубчатого шкива. Ведомая шестерня и ведомый вал жестко связаны между собой. Ведущая шестерня на валу размещена на подшипнике.

Качающаяся шестерня перемещается на ступице большого зубчатого шкива. Благодаря перекосу и особой конструкции каждый поворот большого зубчатого шкива ведет к изменению положения плавающей шестерни. Благодаря тому что на ведомой шестерне 51 зуб, а на плавающей всего 50, один из зубов качающейся шестерни всегда давит на зуб ведомой. При каждом перемещении качающейся шестерни ведомая проворачивается на небольшой угол. Такая конструкция позволяет в 50 раз усилить крутящий момент электродвигателя, чтобы плотно зажать диск тормозными колодками.

Зачем нам нужен исправный ручник

Ручной тормоз – это элемент тормозной системы автомобиля, который выполняет функцию блокировки колёс относительно оси передвижения транспортного средства, и обеспечивает таким образом устойчивость автотранспортного средства на поверхности передвижения (в том числе и на поверхности с уклоном).

Исправный ручник выполняет такие функции:

1. Обеспечивает устойчивость автомобиля на дорожной поверхности во время стоянки или на склонах.

2. Помогает в осуществлении экстренного торможения.

3. При наличии навыков с его помощью можно войти в управляемый занос.

4. При поломке ножного тормоза, может выполнять его функции.

Но стоит заметить, что использовать ручной тормоз как постоянный тормозной элемент (вместо ножного тормоза) нельзя, ведь его основное предназначение – фиксировать авто во время стоянки. Если же необходимо использовать ручник при торможении во время движения, его не рекомендуется резко натягивать, так как это спровоцирует занос автомобиля.

Устройство и принцип действия ручного тормоза довольно просты. Он состоит из трёх основных компонентов:

1. Механического привода.

2. Исполнительного механизма.

3. Управляющего узла.

Механический привод выполнен в виде троса ручного тормоза. Этот трос производит воздействие на задние тормозные колодки или же на трансмиссию (в зависимости от конструктивных особенностей автомобиля). Коромысло, установленное в ручном тормозе, обеспечивает равномерное натяжение троса на двух тормозных колодках.

Исполнительным механизмом ручного тормоза выступают тормозные колодки задней оси, привод которых может осуществляться не только от рычага ручника, но и от ножной педали тормоза. Сделано это для простоты конструкции и для более облегчённого обслуживания автомобиля.

Ручник приводится в действие управляющим узлом, представленным рычагом ручного тормоза с храповиком, который управляет натяжением троса. Он располагается между сидением водителя и сидением пассажира в центральном тоннеле. На авто с автоматической трансмиссией вместо рычага присутствует ножная педаль стояночного тормоза.

О включении ручника сигнализирует датчик в виде лампочки на приборной панели. Этот датчик помогает водителю ориентироваться, когда включён ручник и не забывать снимать авто с ручника перед началом движения. В некоторых авто, если двигаться с включённым ручником, раздастся звуковой сигнал, что очень удобно, ведь зачастую водители забывают отключать ручной тормоз.

Ручной или стояночный тормоз

Ручной или стояночный тормоз, или как его величают в народе, просто ручник, способен сыграть злую шутку для многих кто обучается вождению при сдаче экзамена в ГИБДД. Вот ученик садится в машину, регулирует сиденье, зеркала, выжимает сцепление, включает первую передачу, правильно обхватывает руками руль, давит на педаль газа

В общем все делает правильно, а машина все-таки не едет. На этом экзамен данного ученика заканчивается. И виной этому является обычная забывчивость и неопущенный стояночный тормоз. Казалось бы, очень смешная ситуация. Но только не для того, кто завалил экзамен. Согласитесь, отвечать на вопрос друзей, почему не сдал, будет довольно стыдно.

Цель ручника

Однако ручной тормоз необходим не только для получения водительского удостоверения. он действительно нужен.

Следует взять за правило всегда ставить машину на ручник, когда в ней отсутствует водитель, ведь в жизни случается всякое.

Машина может просто съехать с места и угодить в другую машину или столб, может спровоцировать более крупное ДТП. Так что ручник — вещь довольно полезная и в некоторых случаях спасет ваш автомобиль от разного рода неприятностей.

Если вы оставляете свою машину на обочине даже на несколько минут, автоинструкторы всегда советуют пользоваться ручником, так как догнать поехавшую машину будет очень сложно.

Особенно это касается парковок на горках, в этом случае нужно еще и выворачивать колеса так, чтобы при случайном съезде автомобиль уперся в ближайший бордюр.

Посмотрите, что может быть, если забыть поставить на ручник:

Как работает ручной тормоз?

Ручник блокирует задние колеса и не позволяет им вращаться. Однако это не единственная его функция. Но об этом чуть позже.

Для того чтобы включить стояночный тормоз, следует потянуть за рычаг и приподнять его до характерного потрескивания.

Вот и все, задние колеса заблокированы, и вы можете спокойно идти по своим делам, будучи уверенными, что ваша машина никуда не уедет.

Для опускания стояночного тормоза необходимо нажать на кнопку-фиксатор большим пальцем правой руки и опустить рычаг. Случается так, что тормоз слишком сильно затянут, и сил у большого пальца не хватает. В этом случае нужно взяться правой рукой за сам рычаг и, нажимая на кнопку, приподнять его немного вверх. Как только вы опустите рычаг до конца, следует убрать палец с кнопки. Теперь все в порядке, и вы можете начать движение.

Применение ручного тормоза на подъеме

Часто возникает такая неприятная ситуация, когда на мосту, при съезде или выезде с эстакады на подъеме возникает автомобильная пробка .

Новичкам сюда лучше не лезть. Для начала нужно тщательно отработать процесс движения на подъемах в спокойной обстановке, подальше от мостов.

Ведь здесь автомобили продвигаются очень медленно, да и машины стоят вплотную друг к другу

Без стояночного тормоза просто не обойтись, поэтому важно заранее отработать все действия

Трогаемся с ручника

Итак, вы остановились на эстакаде, поставили машину на ручной тормоз. Как же тронуться с места так, чтобы не задеть стоящий позади автомобиль?

Начинать движение нужно как обычно, однако при опускании стояночного тормоза рекомендуется проделать следующие манипуляции.

Следует нажать на кнопку-фиксатор, ручник при этом находится в верхнем положении.

Далее нужно нажать на газ немного сильнее, чем обычно (около 2000 об/мин), опустить плавно сцепление на 2/3 и удерживать его в таком положении до старта.

Как только почувствуется, что автомобиль уже может начать движение, необходимо быстро опустить ручник вниз.

Машина должна поехать вперед без отката назад.

Самое главное здесь — правильно определить момент освобождения ручного тормоза.

Признаками этого является уменьшение частоты вращения коленчатого вала, изменение тональности шума двигателя, появление новых вибраций. Настоятельно советуем учиться этому не в пробках или на трассах, а за городом, где никто вам не помещает, точнее вы никому

Удачного вам обучения вождению и старта с ручника.

В статье использовано изображение с сайта www.volga-gaz.nnov.ru

5 октября, Плехов Константин

Как понять, что привод стояночного тормоза нуждается в регулировке

Специалисты рекомендуют диагностировать состояние стояночного тормоза каждые 30 тыс. км пробега либо раз в год, если автомобиль мало эксплуатируется. Кроме того, необходимо проводить диагностику работоспособности ручника при наличии подозрений на наличие неисправности. Эта достаточно простая процедура, которая может проводиться самостоятельно.

Насколько правильно выполнена регулировка привода стояночного тормоза вашего авто можно проверить двумя способами.

1. Первый вариант предполагает наличие крутого уклона, на который нужно установить авто и затянуть стояночный тормоз. Если привод ручника отрегулирован правильно, то машина не будет скатываться. Если же авто начинает двигаться, нужно попытаться затянуть стояночный тормоз до упора. Если и это не помогло, нужно обратиться в автосервис для регулировки или ремонта привода ручника.
2. Второй способ диагностики регулировки привода ручника может применяться на ровной площадке. Для этого нужно затянуть стояночный тормоз, завести мотор, включить передачу и плавно отпускать сцепление. Если мотор при этом заглохнет, значит с ручником все в полном порядке. Если же, при полностью затянутом стояночном тормозе машина будет двигаться, значит вашему авто необходим квалифицированный ремонт.

Симптомы, указывающие на неисправность привода стояночного тормоза:

• Заметное ослабление натяжения троса ручника.
• Повышенный износ тормозных колодок.
• Увеличенный зазор колодками и барабанами тормозного механизма задних колес.

Необходимо выполнить регулировку привода стояночного тормоза если:

• Произведена заменена тормозных колодок задних колес.
• Выполнялась замена барабанов или тормозных дисков задних колес.
• Проводились работы по регулировке положения тормозных колодок задних колес.
• Выполнена замена троса стояночного тормоза.
• Выполнялась переустановка регулировочного механизма ручника.
• Увеличился ход рычага ручника до 10 зубьев.

Проверка состояния и регулировка привода стояночного тормоза должна выполняться квалифицированными специалистами. При наличии соответствующих знаний об устройстве автомобилей можно попытаться решить эту задачу своими силами.

Такие работы выполняются в специально оборудованном для ремонта авто месте с соблюдением требований техники безопасности. Перед началом регулировки и ремонта стояночного тормоза следует ознакомиться с устройством этого элемента на конкретном авто. Найти соответствующую информацию можно в эксплуатационной инструкции автомобиля.

Как устроена система

Отметим, что в автомобиле присутствуют 3 данных системы, которые воспроизводят в действие блокировку. Чаще всего пример того, как работает ручной тормоз, приводится на модели механического ручного механизма. Мы не станем исключением и объясним принцип работы на этом же примере, т.к. на данной модели объяснение будет более доступным. Но в процессе, мы подробно разберем принципы работы каждой из систем.

Если тормозное усилие, приложенное к колесу, меньше движущей силы в нем, результат является положительным и заставляет транспортное средство двигаться, хотя и с меньшей интенсивностью. С другой стороны, если применяется более высокая тормозная сила, результат отрицательный, создавая пару сил, противоположных вращению двигателя, который блокирует колесо и вызывает перетаскивание.

Тормозное усилие должно быть достаточным, превышение этого, не означает, что автомобиль останавливается раньше, потому что для торможения необходимо преобразовать энергию движущей силы в тепло. Если колесо заблокировано, так как между его тормозными элементами нет трения, кинетическая энергия смещения больше не будет нагреваться, и поэтому транспортное средство будет продолжать двигаться до тех пор, пока энергия не будет устранена другим способом, влияние трения шины на землю.

1. Механический тип ручного тормоза – обычно главным компонентом является рычаг стояночного тормоза, но бывает, что он заменяется педалью, которая находится не так далеко от основной педали управления. Но мы поговорим о рычаге, он соединен с деталями, которые осуществляют блокировку задних колес при помощи тросов и натяжителей. Чаще всего встречается схема из трех тросов (два троса – боковые, они ведут к фиксирующим колесам, один трос – центральный, его функцией является распределение усилий). Определенные рычаги отвечают за функционирование колодок, благодаря их связи с тросами, они придавливают колодки к барабанам или тормозным дискам, при включении рычага.

– это одна из частей всей системы (колодки воспроизводят тормозное ускорение). За состоянием данных колодок необходимо тщательно следить, т.к. они достаточно сильно перегреваются и испытывают огромную нагрузку в том месте, где присоединяется специальная накладка к основанию колодки.

Запирание колес вызывает несбалансированное торможение. Несбалансированное торможение приводит к потере управления транспортным средством. Если блокировка колес происходит только на одной из осей, происходит потеря контроля над транспортным средством, так что если блокировка происходит на задних колесах, то сопротивление, создаваемое в них, имеет тенденцию выставлять их впереди, поскольку они заторможены, демонстрируя эффект обратными ударами в транспортном средстве. Если блокировка происходит на передних колесах, перетаскивание на них, когда они не продвигаются вперед, приводит к боковому отклонению транспортного средства с соответствующей потерей рулевого управления.

Гидравлический ручной тормоз – в данной системе тросы заменены на жидкостный гидроцилиндр. Также в устройство входит храповое колесо и рычаг

У данного механизма присутствует немаловажное преимущество: функции устройств осуществляет гидравлика. Но, если жидкость вытечет, водитель лишится и основных тормозов, и ручника.

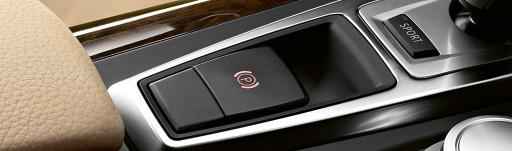

Электронный – в этом случае всю работу выполняет компьютерный блок машины

После того, как ваш автомобиль заглохнет, система распознает горизонтальность вашего авто и блокирует колеса. В случае нарушения электронный привод будет активирован, благодаря прижимному винту в работе будут задействованы стояночные колодки, после чего колеса также поддадутся блокировке. Отключение ручного тормоза произойдет при нажатии на газ заведенного автомобиля.

Как проверить трос стояночного тормоза

Индикатор стояночного тормоза может гореть, указывая на растянувшийся трос

Выяснение причин этой неисправности важно провести, чтобы избежать серьезных последствий на дороге.. Обычно диагностику стояночного тормоза проводят в автосервисе на специальном стенде, но есть некоторые способы сделать это и самостоятельно

Чтобы перестал гореть индикатор стояночного тормоза, не обязательно ехать в автосервис.

Обычно диагностику стояночного тормоза проводят в автосервисе на специальном стенде, но есть некоторые способы сделать это и самостоятельно. Чтобы перестал гореть индикатор стояночного тормоза, не обязательно ехать в автосервис.

В зависимости от марки автомобиля место крепления тросов стояночного тормоза может незначительно меняться. Однако список элементов тормозной системы не меняется.

Похоже выглядит и система в машинах со стояночным тормозом для передних колес. Тросы растягиваются во время эксплуатации, их нужно регулировать, а также смазывать.

Рекомендуется проводить проверку тросов раз в 6 месяцев или при прохождении очередных 10 000 км. Если вы заподозрили, что ручник стал хуже работать – обратитесь в автосервис внепланово вне зависимости от того, горит лампочка на приборной панели или нет.

Износ тросов – это очень серьезно. Трос может просто лопнуть. Кроме растяжения троса, могут ржаветь и заклинивать и другие детали системы, из-за чего стояночный тормоз не выполняет своих функций.

Проверяют ручник следующим образом: автомобиль располагают так, чтобы одно из задних колес подвисло в воздухе. Затем активируют стояночный рычаг и пробуют покрутить подвешенное колесо. Если это удается, значит система неисправна. Требуется подтягивание троса или полная его замена. Индикатор стояночного тормоза в этом случае продолжает гореть.

Есть еще один, более экстремальный метод проверки ручника. При этом способе могут пострадать тормозные колодки и другие элементы системы. Вот как проводится эта проверка: автомобиль ставится на ручник, включается первая переда, а затем на полную вдавливается газ. Если с ручником все хорошо, то машина немного дернется и тут же заглохнет.

Наладка работы стояночного тормоза практически идентична у разных моделей машин. Регулироваться ручник может двумя способами в зависимости от марки автомобиля: из салона или под автомобилем. Для большинства авто актуален второй способ, на нем и остановимся подробнее.

Как подтянуть трос ручника, находясь под автомобилем:

• Потянуть ручник вверх и зафиксировать после 2 – 3 щелчков (точное количество зависит от марки машины).
• Поднять машину при помощи домкрата или же изначально поставить машину над смотровой ямой, что, безусловно, удобнее.
• Сначала ослабьте затяжную гайку на узле регулировки. Если вы начнете теперь вращать другую гайку, то трос будет натягиваться. Проверяйте силу натяжения троса по подвешенному колесу. Если его уже нельзя прокрутить – стояночный тормоз работает в штатном режиме.
• Теперь отпустите ручник и проверьте, прокручивается ли колесо. Если да – то все правильно.
• Проверьте ручник еще раз (поставьте на ручник, покрутите колесо и снимите с ручника). Такой проверочный тест лучше провести несколько раз.

Последний шаг: затяните контргайку. Теперь стояночным тормозом можно пользоваться. Индикатор после устранения этой неполадки перестанет гореть.

Как проверить состояние тормозных колодок

Продолжаем разбираться, почему горит лампочка стояночного тормоза. Износ тормозных колодок – это серьезная проблема для безопасности всех участников движения на дороге (водителя, пассажиров и других людей). Ни при каких обстоятельствах не начинайте движение, если знаете, что тормозные колодки требуют замены. Неискушенному пользователю иногда сложно обнаружить эту проблему, тем не менее, сделать это можно и во время пути, и по внешним признакам.

Вот несколько моментов, которые помогут вам понять, что дело именно в колодках, и пора ими заняться:

Нехарактерный высокий звук при торможении машины

Сразу обратите на это внимание. Это может означать сильный износ колодок и срочную необходимость их замены.
Машина тормозит уже не так резво

При истирании колодок тормозной путь становится дольше. Педаль тормоза в этой ситуации нужно нажимать ещё сильнее, чтобы началось торможение.
Если резко нажать на педаль тормоза, автомобиль начинает будто «подскакивать на кочках», стопой можно даже ощутить вибрацию педали. За этот эффект также отвечают неравномерно истертые колодки. Где-то проявляются трещины, «заусенцы» или сколы, за счет чего и возникает такое поведение машины.

Даже если один или несколько косвенных вышеупомянутых признаков подходят под ваш случай, проводится визуальный осмотр колодок.

Бывает и так, что истирание тормозных накладок не просто заметить. Но есть безотказный способ: посмотреть в колпаке колеса. Если там будет только угольно-черный осадок – у колодки накладка пока не стерлась. Если же заметите металлические точки – колодку нужно срочно менять, ведь она уже стала царапать диск.

Подобный способ проверки наиболее актуален для легких колесных дисков и в том случае, если тормоза вентилируемые.

Описанные способы оценки состояния колодок являются все же косвенными. Самый верный способ – обратиться в автосервис для визуального осмотра колодок и диагностирования. В автомобильном центре их внимательно осмотрят и изучат, сняв с машины колеса. Толщину фрикционного слоя оценят с помощью профессиональных инструментов через суппорт. Если этот показатель больше 5 – 10 мм, то это считается нормальным. Осмотреть накладки задних колес, не разбирая их невозможно. Во время подобной операции также осматривают тормозные диски и барабаны, чтобы составить полную картину состояния шлангов тормозной системы.

Визуальный осмотр остается самым эффективным способом проверки состояния тормозных колодок. Этот метод дает возможность ответить на вопрос о том, нужна ли замена колодок, и насколько сильно они стерлись. В автосервисе для оценки состояния тормозных колодок их демонтируют и внимательно осматривают. На колодке не должно быть каких-либо физических повреждений: трещин, несимметричного износа, борозд. Толщина оставшегося тормозного слоя должна быть не менее 2 – 3 мм.

Если вы подозреваете в своей машине некие дефекты со стояночным тормозом, лучше сразу обратиться в автосервис для их устранения. Если ваши колодки действительно стерлись, то в автосервисе смогут поправить эту проблему. Индикатор стояночного тормоза после этого перестанет гореть.

Что указывает на необходимость проверки ручного тормоза автомобиля

Прежде всего, отметим, что ручной тормоз легко выходит из строя, если, к примеру, забыть опустить рычаг перед началом движения и проехать при рабочем его положении некоторое расстояние. Тормозные колодки в этом случае достаточно быстро износятся и в результате перестанут воздействовать на тормозной барабан.

Вторая возможная причина выхода из строя ручника — растянутый или плохо подтянутый трос. Регулировка троса обязательна, если ручник не держит автомобиль на склоне при 5-7 щелчках поднятия рычага. При этом подтяжка тормозного троса возможна не более четырех раз. После этого необходимо менять уже тормозные колодки ручного тормоза.

Стояночная тормозная система обычно выходит из строя по причине окисления стального троса, что затрудняет движение троса внутри оболочки, а также из-за повреждения отдельных нитей троса или их удлинения. Коррозию тормозного троса вызывает попавшие на трос вода, снег или лед. На это могут повлиять погодные условия, но чаще в данной ситуации виноват автовладелец, небрежно эксплуатирующий автомобиль.

Нити троса растягиваются или разрываются по разным причинам:

• ручной тормоз используется слишком часто и чересчур активно;
• сам трос выполнен некачественно;
• на трос оказано механическое воздействие извне;
• трос износился естественным образом.

Тормозной трос не является расходным материалом и при грамотном использовании может служить практически вечно. Но периодическая проверка троса все же не повредит, поскольку в ряде случаев приходится регулировать всю тормозную стояночную систему, в том числе и тормозной трос. Каким же образом проводится эта проверка?

Рассмотрим несколько способов проверки троса, а также признаки его неисправности.

Диагностика и регулировка ручного тормоза является важной частью обслуживания автомобиля. Самая серьезная поломка в стояночной тормозной системе – это обрыв троса

Его же проще всего обнаружить. Обрыв троса сопровождается характерным металлическим звуком под днищем. Чаще все трос рвется, когда ручник пытаются слишком сильно затянуть.

Другая проблема, связанная с тросом – его «закисание» внутри оболочки или обрыв отдельных нитей, что значительно затрудняет свободное движение троса в оболочке. Проявляется это в том, что рычаг очень туго поднимается либо вообще не двигается, а также при его опускании задние колеса могут оставаться заблокированными.

Наоборот, слишком легкий ход рычага при отчетливо слышимой работе возвратных пружин может говорить о сильном растяжении троса. Колеса могут полностью не блокироваться даже с максимально поднятым рычагом. В этом случае трос требуется отрегулировать или заменить.

Для наиболее эффективной проверки ручного тормоза, рекомендуется обеспечить доступ к днищу автомобиля, загнав его на яму или на эстакаду либо подняв машину на подъемнике. При отсутствии такой возможности следует максимально расчистить место под днищем и забраться туда для непосредственной проверки и ремонта. С собой необходимо иметь соответствующий инструментарий, чтобы снять защитный кожух стояночного тормозного механизма снизу.

Желательно выполнять проверку вместе с помощником, который сможет периодически поднимать и опускать рычаг в салоне автомобиля. Под днищем в это время контролируется ход троса в оболочке, проверяется сам трос на отсутствие коррозии, закисленных участков и порванных нитей. Если видимых неполадок не обнаружено, а их признаки остаются, трос нужно снять для тщательного осмотра.

Этапы регулировки привода стояночного тормоза

Работа по регулировке привода стояночного тормоза предполагает перемещение уравнителя троса ручника по направлению к передней части кузова авто. У разных моделей машин регулировочный механизм может располагаться под днищем или в салоне автомобиля.

Регулировка механизмов, располагающихся внутри автомобиля, производится через специальный лючок, который находится в центральной панели между сидениями водителя и переднего пассажира. В качестве примера приведем порядок действий по настройке привода стояночного тормоза, если регулировочный механизм расположен под днищем кузова. В этом случае автомобиль нужно установить на смотровую яму или на эстакаду.

Инструкция по регулировке привода стояночного тормоза:

• С помощью щетки с металлическим ворсом необходимо очистит от коррозии и загрязнений резьбу регулировочной тяги.
• Затем нужно ослабить контргайку. Для откручивания/закручивания гайки используются два ключа (одним нужно зафиксировать регулировочную гайку, а другим открутить контргайку).
• Для изменения положения регулировочной гайки, ее следует закрутить на определенное число витков.
• После закручивания регулировочной гайки нужно затянуть контргайку (гайки должны плотно прижиматься друг к другу).

Проверка регулировки привода стояночного тормоза входит в программу обязательного техосмотра автотранспортных средств. В этом случае выполняются следующие операции:

1. ручной тормоз должен удерживать авто с полной снаряженной массой на уклоне 16º — 25º (в зависимости от требований к автомобилю);
2. диагностика стояночного тормоза проводится на специальном барабанном стенде, который позволяет измерить тормозное усилие и равномерность его распределения между механизмами торможения задних и передних колес.

Существует несколько методов, с помощью которых можно самостоятельно проверить натяжение троса привода стояночного тормоза:

• по числу щелчков рычага ручника. В этом случае необходимо изучить рекомендации производителя по конкретной модели авто (например, для ДЭУ Matiz нормой составляет 7 щелчков, а для вазовской «шестерки» от 2 до 4 щелчков). Минус регулировки стояночного тормоза в соответствии с такими требованиями состоит в том, что в некоторых случаях если сразу заменить задние колодки и барабаны (или диски) эти детали будут сильно прижаты друг к другу. Учитывая это обстоятельство можно порекомендовать сразу после замены колодок/барабанов делать ослабленную регулировку привода стояночного тормоза, а после притирки колодок провести подтяжку ручника;
• по силе, с которой колодки прижимаются к тормозному барабану или диску. Чтобы отрегулировать степень прижатия фрикционных накладок, необходимо вывесить задние колеса на подъемнике или с помощью подкатного домкрата. Затем необходимо подтягивать привод стояночного тормоза до тех пор, пока при отпущенном ручнике колодки будет слегка касаться тормозного диска или барабана. Степень прижатия должна быть такой, чтобы колесо можно было без особых усилий прокрутить рукой, и во время его вращения был слышен еле заметный шелест от касаний колодок и поверхности тормозного барабана. Если регулировка привода стояночного тормоза после замены задних тормозных колодок выполнена таким образом, то после притирания накладок на протяжении 100-200 километров пробега, зазор между ними и барабаном будет оптимальным.

Отдельно стоит отметить конструкционную особенность переднеприводных моделей ВАЗ. У таких авто наблюдается недостаточная натянутость троса ручника даже после правильно выполненной регулировки привода стояночного тормоза. Это происходит потому, что наконечник троса ограничивает перемещение рычага. Когда происходит затягивание ручника возвратная пружина слишком рано соприкасается с ограничителем. Для устранения этой проблемы некоторые автолюбители производят спиливание ряда витков возвратной пружины. Выполнять такую операцию следует очень аккуратно, чтобы не деформировать трос привода стояночного тормоза. При этом, отрезанные витки с обеих сторон пружины должны иметь одинаковую длину.

Конструкция тросового привода

Устройство ручного тормоза данного типа, устанавливаемого на подавляющее большинство легковых авто, отличается простотой и предусматривает автономное включение, не зависящее от основной системы. Как функционируют штатные рабочие тормоза:

1. Водитель, нажимающий педаль в салоне, приводит в движение поршень главного гидроцилиндра.
2. Под воздействием поршня в трубках с несжимаемой жидкостью, проложенных ко всем колесам, создается давление.
3. Передаваясь рабочему цилиндру колеса, давление жидкости выдвигает поршни барабанного либо дискового тормоза. В первом случае колодки раздвигаются и силой трения останавливают вращение барабана. Во втором они плотно сжимают крутящийся диск.

Для стояночного затормаживания «ручник» использует штатные элементы – колодки, но раздвигает их собственным механическим приводом, состоящим из таких деталей:

• упомянутый выше рычаг в салоне, оснащенный механизмом фиксации в разных положениях и кнопочным устройством разблокировки;
• главный трос, подключенный к рычагу и заканчивающийся кронштейном крепления либо дугообразной направляющей;
• вторичные тросы, соединенные с главным и подключенные к рычагам тормозных механизмов задних колес;
• регулировочные механизмы тросов (распорные втулки, гайки и пружины), кронштейны подвеса к днищу кузова;
• распорные планки между колодками.

Система тяг обычно прячется под днищем в углублении центрального тоннеля. Тросовые приводы оборудованы защитными кожухами, препятствующими возникновению коррозии. Как работает механический ручной тормоз:

1. Водитель поднимает рукоятку в салоне, которая автоматически защелкивается на выбранной позиции.
2. Тяга двигает основной трос вперед, а тот увлекает за собой вторичные приводы посредством крепежного кронштейна.
3. Рычаг внутри барабанного механизма поворачивается и раздвигает верхние концы колодок. Функцию автоматического регулирования принимает на себя распорная планка.
4. Когда водитель снимает авто с «ручника», пружины внутри барабанов откидывают рычаг назад и колодки сдвигаются. Одновременно пружина оттягивает в первоначальное положение тросовой привод.

Вышеописанный стояночный тормоз блокирует колеса с барабанными механизмами, установленные на задней оси. На автомобилях, оборудованных тормозными дисками, работает идентичный принцип: трос тянет за рычажок, который заставляет сжиматься колодки. Разница заключается лишь в расположении и форме рычага – на дисковых тормозах он ставится снаружи, позади ступицы.

В завершение хотелось бы напомнить, что стояночный тормоз – это одна из гарантий безопасности автомобиля, поэтому следить за его техническим состоянием крайне важно. Проверить всё ли с ним в порядке несложно – затяните ручник и, включив первую передачу, попытайтесь тронуться с места

В идеале машина должна заглохнуть, но если движение всё же началось, самое время обратиться в сервис для профилактики

Проверить всё ли с ним в порядке несложно – затяните ручник и, включив первую передачу, попытайтесь тронуться с места. В идеале машина должна заглохнуть, но если движение всё же началось, самое время обратиться в сервис для профилактики.

Стояночный тормоз является важным элементом в устройстве автомобиля. Его исправность повышает безопасность эксплуатации транспортного средства и снижает риск аварий. Поэтому необходимо регулярно проводить диагностику и обслуживание данного механизма.

Сенсор стояночного тормоза

В нашей статье мы еще уделим внимание датчику ручного тормоза. Датчики выполняют немаловажную функцию: они преобразуют неэлектрические сигналы в электрические

Если вы заметите отсутствие сигнала датчика убедитесь еще раз в том, что ручник затянут. Данный датчик является еще одним элементом, предусмотренным для вашей безопасности. Автолюбители часто сталкиваются с ситуацией, когда датчик ручного тормоза загорается периодически при езде. Чаще всего это связано с плохим состоянием колодок или с малым количеством тормозной жидкости, но бывают и другие причины. В случае подобной ситуации обратитесь к специалистам.
