Натяжной ролик грм

Как снять и смазать натяжной ролик ГРМ

При использовании стандартной методики, предполагающей снятие детали, вначале откручивают защитную крышку.

Далее при помощи одетой на удлинитель головки ослабляют контргайку ременного натяжителя.

Шток натяжителя ремня откручивают при помощи 8-миллиметровой головки.

Затем отверткой поддевают защитную крышку и отворачивают болт, за счет которого натяжитель прикрепляется к ролику.

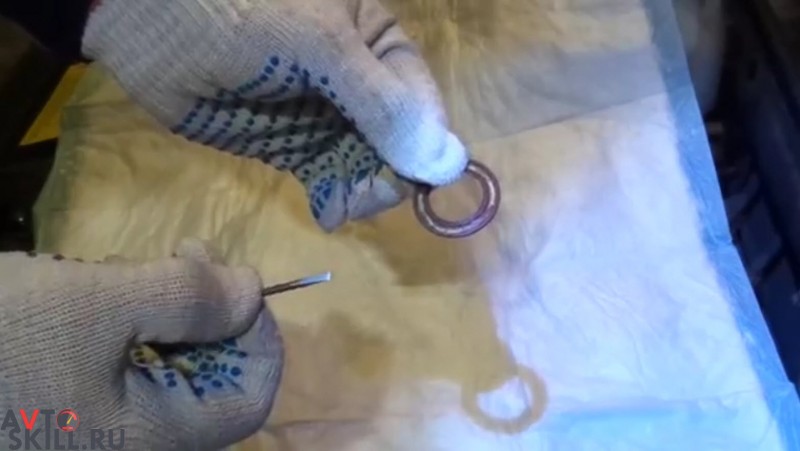

Теперь можно снять ролик и отсоединить от него отверткой пыльник. Снятую деталь нужно промыть растворителем или керосином.

Важно заложить смазку под все шарики, прокручивая каждый из них. В данном случае не придется использовать шприц, можно выполнить операцию вручную

После смазывания сборка узла производится в обратном порядке.

Какой ролик ГРМ лучше

Сталкиваясь с необходимостью выбора ролика газораспределительного механизма, автовладельцы дискутируют на тему: что лучше выбрать – оригинал или аналог. Если одни водители утверждают, что следует остановиться исключительно на оригинальной запчасти, другие рекомендуют не переплачивать и найти качественный аналог.

Для упрощения выбора предлагаем ознакомиться с рейтингом лучших производителей роликов ГРМ, которые есть на рынке:

INA. Торговая марка специализируется на производстве расходников для автомобилей. Концерн владеет 39 производственными мощностями в разных уголках мира. Продукция компании применяется в моделях от автоконцернов VW, Audi, Mercedes-Benz и характеризуется высоким качеством сборки. Процент брака минимальный, что позволяет бренду занимать лидирующую позицию во многих рейтингах. К достоинствам роликов INA относят прохождение жесткого контроля качества, широкий ассортимент товаров и долговечность. Единственный недостаток – вероятность покупки подделки, т.к. многие китайские производители пытаются скопировать успех оригиналов.
Optimal. Фирма занимается выпуском большого количества роликов для ГРМ. С момента основания в 1992 году компания поставляет исключительно качественные комплектующие для двигателей, подвески и других узлов транспортных средств. Стремительное развитие бренда объясняется налаживанием сотрудничества с ведущими поставщиками и выработкой собственной стратегии производства. Компания продает готовые комплекты из ремня и роликов ГРМ. Температурный диапазон, при котором могут эксплуатироваться изделия, варьируется от -40 до +120°C. Преимущества натяжителей Optimal – широкий ассортимент продукции высокого качества, оптимальная ценовая политика и устойчивость к температурным перепадам. К отрицательным сторонам относят неодинаковую комплектацию.
Koyo. Японский бренд начал свою деятельность в 1921 году. За несколько лет он сумел выйти в лидеры по объемам поставок комплектующих для авто. Изделия от этого производителя получают высокие оценки в различных рейтингах и положительные отзывы как от автовладельцев, так и от независимых экспертов. Сегодня фирма входит в состав корпорации JTEKT. Качество сборки натяжных роликов от Koyo сомнений не вызывает. При производстве продукции внедряются передовые технологии и материалы, что делает ее долговечной и надежной.
SKF. Фирма была основана еще в далеком 1907 году. С тех пор она постоянно модернизирует свое производство, открывая филиалы в разных странах мира. В состав корпорации входит около 80 площадок и 150 фирм, а производственные мощности находятся в 32 странах мира, включая Российскую Федерацию. На всех предприятиях ведется строгий контроль качества и тщательный мониторинг на разных этапах, в том числе и анализ первичного сырья. С целью выявления подделок оригинальная продукция имеет маркировки с указанием бренда и страны производства. Эксперты положительно отзываются о роликах ГРМ от бренда SKF, объясняя это обширным выбором моделей, оптимальным соотношением цены и качества, а также надежностью. Изделия из ассортимента фирмы совместимы с отечественными автомобилями ВАЗ;
Gates. Свою деятельность компания начала в 1911 году, а ее центральный офис размещался в Денвере (США). Через 6 лет с момента открытия концерна брат основателя Чарльза Гейтса разработал клиновидный ремень, который привнес революционные изменения в автомобильную промышленность. Кроме того, компания запатентовала зубчатый ремень (1946 год). Ремни ГРМ от Gates производятся с применением высокоточного оборудования из тщательно отобранного сырья, а ассортимент моделей постоянно расширяется. Недостатки касаются большого количества подделок;
Trialli. Следующее место в рейтинге принадлежит итальянскому концерну Trialli, который был основан в результате слияния 6 организаций. За счет открытия филиалов в разных странах объемы продаж стремительно выросли. Бюро разработчиков постоянно усовершенствует производственный процесс, а все этапы выпуска комплектующих осуществляются под строгим наблюдением и геометрическим контролем. В качестве подтверждения о качестве продукции компания предлагает гарантийный талон. Ремни газораспределительных механизмов от Trialli отличаются невысокой ценой, бескомпромиссным качеством сборки и надежностью. При этом ассортимент моделей ограничен;
DayCo

С 1905 года компания производит качественные автомобильные комплектующие, которые привлекают внимание автовладельцев и экспертов со всего мира. Натяжители ремней от DayCo стоят недорого, обладают оптимальным качеством и представлены в большом разнообразии.

Что такое натяжной ролик ГРМ?

Ролик ГРМ натяжителя (натяжной ролик, натяжное устройство) — вспомогательный компонент ременного привода ГРМ, обеспечивающий необходимое для нормальной работы привода натяжение ремня. Дополнительно данное устройство может выполнять функции обводного ролика.

Ременной привод газораспределительного механизма чувствителен к силе натяжения ремня. Чрезмерное натяжение приводит к интенсивному износу деталей ГРМ — подшипников шкивов (водяного насоса, генератора, натяжителя и т.д.), самого ремня и прочих. Кроме того, тугой ремень быстрее вытягивается, его срок службы сокращается. Слишком слабый натяг чреват более серьезными проблемами — проскальзыванием ремня по зубчатым шкивам газораспределительных валов, что приводит к нарушению фаз газораспределения и ухудшению работы всего двигателя.

Поэтому в привод ГРМ вводится натяжное устройство в виде роликов той или иной конструкции, которые в процессе эксплуатации двигателя поддерживают оптимальный натяг ремня.

Пара слов о важности правильной натяжки

Многие автомобилисты знают о том, что неправильное функционирование ГРМ способно вызывать очень серьёзные поломки двигателя. Это связано с принципами функционирования механизма, которые сводятся на своевременном и качественном открытии/закрытии клапанов мотора. Подобный подход не только позволяет наладить фазы газораспределения ДВС, но и разграничить в работе чувствительные клапана и постоянно стучащие поршни.

Если ГРМ начинает работать неправильно, порядок газораспределения нарушается, вследствие чего элементы двигателя начинают изнашиваться в ускоренном режиме. Подобные нарушения в функционировании мотора могут появиться и по причине неправильной натяжки ремня.

Помимо этого, несоответствующее нормам натяжение привода ускоряет износ основных элементов ГРМ, в перечень которых входят:

• непосредственно сам ременный привод;
• ролики;
• крутящие фрикционы;
• направляющие;
• натяжитель.

Ремонт каждой из отмеченных деталей ГРМ проводится заметно дольше обычной натяжки ремня. Ну а по стоимости и говорить нечего, если натянуть привод можно собственноручно и совершенно бесплатно, то вот за замену составляющих механизма придётся платить.

Как определить необходимость замены?

Как правило, о необходимости замены роликов большинство автовладельцев узнают во время прохождения планового ТО.

Чтобы своевременно выполнять обновление этих расходников, автомобилисту нужно обращать внимание на ряд специфических признаков:

• двигатель автомобиля долго заводится, иногда не с первого раза;
• в работе электросети автомобиля наблюдаются сбои:
  • датчики показывают неверные показания;
  • плохой заряд аккумулятора;
• вспомогательные системы, работающие от ремня генератора, перестали работать или в них наблюдаются сбои.

Производители автомобилей рекомендуют проводить визуальный осмотр системы ГРМ с интервалом в 15 000 — 20 000 километров пробега. Во время визуального осмотра автовладелец сможет пронаблюдать за работой всей системы ГРМ.

Как правило, при таком осмотре автовладелец сразу заметит неполадки в работе, которые проявляются следующим образом:

• у ремня ГРМ плохая натяжка;
• у роликов присутствует люфт;
• у роликов не регулируется степень натяжения;
• поверхность натяжителей повреждена;
• при движении роликов слышен скрежет, шум;
• тугой ход натяжителей во время их проворачивания (для проверки нужно вручную прокрутить ролик).

Все выше описанные признаки указывают на необходимость замены роликов в системе ГРМ. Соблюдая эти рекомендации автовладелец сможет своевременно выполнить замену расходников.

Возникает закономерный вопрос — зачем же нужен ролик?

Состав ролика невелик: это крепление ролика, внутренний подшипник качения с защитным сальником, и рабочее тело самого ролика, которое соприкасается с ремнем. По принципу своей работы ролики ГРМ делятся на две группы:

1. Обводные ролики, или как их еще называют паразитные, которые предназначены для получения нужной траектории ремня.

2. Натяжительные ролики, которые нужны для обеспечения необходимой натяжки ремня.

В различных типах двигателей количество роликов может быть разным и варьируется количеством от одного до четырех штук.

Попробуем разобраться со способами натяжения ремня ГРМ роликами. Итак:

1. Натяжение ремня вручную. В данном варианте крайне важна степень мастерства специалиста, проводящего данную операцию. В случае недотяга ремень будет биться, что чревато обрывом ремня, в случае перенатяжения пойдет усиленный износ самого ремня и механизма самих роликов с теми же последствиями – обрыв ремня. В случае обрыва дорогостоящего ремонта не избежать.

2. Натяжение с помощью пружинного натяжителя — сила натяжения обеспечивается усилием пружины.

3. Натяжка с помощью гидронатяжителя. Это самый сложный вид рассматриваемой темы. Представляет из себя цилиндрический корпус с маслом и пружиной внутри. Сила натяжения ремня регулируется выдвигающимся штоком, который по мере вытяжения ремня, обеспечивает необходимое усилие для прижима ролика к ремню.

Правильный выбор, замена и регулировка ролика ГРМ натяжителя

Натяжители ремня ГРМ в зависимости от типа и конструкции обладают различным ресурсом и требуют замены или ремонта при различном пробеге. Наименее долговечны обычные механические ролики (эксцентриковые и ползунковые), их рекомендуется менять при каждой замене ремня ГРМ или через одно ТО. Именно поэтому ремни ГРМ часто продаются в комплекте с обводным и натяжным роликом. Автоматические натяжные устройства более долговечны, они могут служить в течение всего срока эксплуатации двигателя, их замена зачастую требуется только в случае неисправности.

Для замены необходимо выбирать ролики тех типов и каталожных номеров, которые рекомендованы производителем транспортного средства. Как правило, монтаж роликов другого типа невозможен вследствие различия монтажных размеров. При применении натяжителей с другими характеристиками может нарушиться нормальная работа газораспределительного механизма и всего двигателя.

Монтаж нового натяжного устройства может производиться как при снятом, так и при установленном ремне ГРМ — все зависит от конструкции конкретного двигателя. Автоматические натяжители нужно только смонтировать, механические натяжители необходимо регулировать с применением специального инструмента (например — ключа для поворота эксцентрикового ролика) и динамометра для выставления правильного натяжения ремня. Работу следует выполнять строго по инструкции по техническому обслуживанию и ремонту автомобиля, при несоблюдении рекомендаций высок риск повредить ролик.

При верном подборе, монтаже и регулировке натяжной ролик будет надежно выполнять свои функции, обеспечивая эффективную работу силового агрегата в любых условиях.

Вопросы, рассмотренные в материале:

• Зачем нужен обводной ролик ремня ГРМ
• Как устроен обводной ролик ремня ГРМ
• Какие бывают обводные ролики ремня ГРМ
• Каковы неполадки обводного ролика ремня ГРМ

Функционирование газораспределительного механизма в современных автомобильных двигателях обеспечивается ременным приводом. Для стабильной работы ГРМ необходимо, чтобы ремень занимал правильное положение и сохранял его в процессе работы. Данную функцию выполняет обводной ролик ремня ГРМ. Про его назначение, конструктивные особенности и нюансы обслуживания мы подробно расскажем в нашей статье.

Виды и устройство обводных роликов ремня ГРМ

Устройство изделий всех типов принципиально одинаковое. Ролик состоит из радиального подшипника (воспринимающего только радиальные нагрузки) и шкива, напрессованного на внешнее кольцо подшипника. Используются как шариковые, так и роликовые подшипники. Кроме того, они могут быть однорядными и более широкими, двухрядными. Торец подшипника защищается от пыли, влаги и загрязнений металлическим колпаком либо втулкой. Шкив неразборный, может выполняться из металла методом штамповки или из пластика методом литья. Различаются шкивы также размерами (шириной и диаметром) в зависимости от определенного типа мотора.

В качестве материала для изготовления шкива используют:

• сталь или сплав алюминия;
• пластик.

На сегодняшний день широко распространены пластиковые изделия. По сравнению с металлическими, пластиковые обводные ролики дешевле, легче и создают меньше шума во время работы. Благодаря малому весу они также снижают общий вес всего ГРМ. Современные пластиковые изделия имеют большой срок службы. Несмотря на подверженность износу, они могут простоять весь сезон между заменами ремня.

Более износостойкие металлические обводные ролики используются в мощных и нагруженных ДВС, где первостепенное значение имеет надежность ременного привода ГРМ вне зависимости от режима работы двигателя.

Все обводные ролики различаются типом поверхности (дорожки качения) шкива:

• с гладкой рабочей поверхностью;

В данном случае дорожка лишена каких-либо неровностей.

с рифленой рабочей поверхностью;

На дорожке качения нанесены неглубокие продольные канавки, снижающие площадь соприкосновения шкива с ремнем.

с зубчатой рабочей поверхностью;

Дорожка имеет поперечно расположенные зубцы.

Последний тип изготавливается исключительно из металла (сталь или алюминиевые сплавы), в то время как первые два могут быть как металлическими, так и пластиковыми.

Изделия с рифленой и гладкой поверхностью охватываются гладкой (тыльной) стороной ремня. Зубчатые же роликовые элементы расположены с рабочей стороны ремня и охватываются соответственно его зубчатой поверхностью. Менять один тип деталей на другой нельзя, поскольку в этом случае меняется характеристика всего привода ГРМ, а это может привести к поломке мотора.

Шкивы любого типа могут быть также:

• с упорными буртиками;
• без упорных буртиков.

В первом случае на шкиве с одной или двух сторон имеются невысокие буртики, препятствующие соскальзыванию ремня ГРМ. Буртики для зубчатых обводных роликов выполняются в виде съемных деталей и устанавливаются во время монтажа деталей. В остальных случаях бурты неотделимы от шкива и формируются в процессе изготовления детали путем штамповки, отливки или вытачивания.

Обводные ролики ГРМ устанавливаются на двигатель:

• через специальный кронштейн;
• непосредственно на блок мотора.

В последнем случае монтаж осуществляется упором подшипника к соответствующей площадке блока двигателя и последующей фиксацией детали болтом с шайбой достаточно большого диаметра. При использовании кронштейна последний крепится к блоку двигателя двумя или большим количеством болтов, а уже к кронштейну монтируется сама роликовая деталь.

Возможные неисправности

Рассмотрим возможные неисправности натяжителя и пути их устранения.

Износ ролика. За свой жизненный цикл роликовый подшипник совершает огромное количество оборотов. Постоянно двигаясь и находясь в напряжении, он быстро выходит из строя. Чтобы проверить состояние подшипника нужно снять ремень генератора. Неисправный подшипник вращается неравномерно, во время работы издает шум.

Дефекты на поверхности ролика. Для различных марок автомобилей выпускают ролики из пластика, стали или нейлона. Их поверхность может быть гладкой или ребристой. На поверхности ролика не должно быть трещин, зазубрин и следов износа. Если такие дефекты имеются, ремень будет врезаться в поверхность ролика и быстро изнашиваться. Для решения проблемы необходимо заменить ролик натяжителя.

Трещины и следы ржавчины. Если из натяжителя капает ржавчина, либо потеки ржавчины имеются между рычагом и основанием, значит, натяжитель поврежден или его компоненты изношены. Чаще всего ржавчина концентрируется в районе монтажных болтов и ограничителей хода натяжителя.

Износ рычага натяжителя. Чтобы провести диагностику рычага, нужно провернуть натяжитель на полный ход, прикладывая усилие к рычагу гаечным ключом. Рычаг должен двигаться свободно, без усилий. Если рычаг скрипит и залипает, его нужно заменить.

Ослабление пружины. Если компоненты, приводимые в движение ремнем, не вращаются, а сам ремень при проскальзывании визжит, значит ослабла пружина натяжителя. В целях диагностики рычаг натяжителя перемещают на полный ход с помощью гаечного ключа. Если при перемещении рычага не приходится прикладывать никаких усилий, либо эти усилия минимальны, значит, пружина ослабла. В этом случае натяжитель следует заменить.

Несоосность блока натяжителя. Если монтажный кронштейн имеет изгиб, натяжитель установлен не правильно или между основанием натяжителя и монтажной поверхностью имеется коррозия, ремень будет располагаться на ролике не ровно. Такую несоосность можно выявить с помощью лазерного нивелира. Если несоосность устранить невозможно, натяжитель придется заменить.

Износ кронштейна. Кронштейн – это еще одна деталь, из-за которой натяжитель может выйти из строя. Со временем кронштейн может прогнуться и спровоцировать смещение ролика из той плоскости, в которой лежит ремень. В результате одна сторона ремня будет растягиваться сильнее, чем другая, и ремень преждевременно износится. При слишком сильном искривлении ремень может слететь.

Если во время диагностики было выявлено искривление кронштейна, то не стоит пытаться выровнять его по двум причинам. Во-первых, через некоторое время кронштейн может деформироваться снова. Во-вторых, после выпрямления кронштейна нет гарантии, что ролик будет расположен правильно. Поэтому при выявлении износа кронштейна эту деталь следует заменить.

ВНИМАНИЕ! Искривление кронштейна можно встретить даже у новых автомобилей, только что сошедших с конвейера. Подобное искривление свидетельствует о том, что в машине есть заводской брак

Полезные рекомендации по выбору и замене

В зависимости от особенностей конструкции и материалов изготовления, натяжители ремня ГРМ обладают разным сроком службы и нуждаются в ремонте при разном пробеге. Наименьшей долговечностью характеризуются классические механические модели (ползунковые и эксцентриковые), которые регулируются вручную и быстро изнашиваются.

При этом автоэксперты советуют проводить замену роликов вместе с установкой нового ремня или после каждого технического осмотра. Поэтому ролики ГРМ продаются вместе с комплектом других составляющих этой системы.

Автоматизированные устройства менее подвергаются износу и могут эксплуатироваться до капитального ремонта двигателя. Их меняют только в случае выхода из строя. Чтобы поменять механизм, необходимо ознакомиться с техническими характеристиками транспортного средства и выбрать ту модель, которая устанавливается на заводе. Для этого нужно посмотреть на маркировку и убедиться, что она соответствует заводской. В противном случае нормальное функционирование газораспределительного механизма и силового агрегата может оказаться под угрозой.

Установка новой детали производится как при снятом, так и при установленном ременном приводе (если это позволяет конфигурация двигателя). Автоматические выпуски нужно только собрать и поставить, а механизированные – отрегулировать с помощью специальных приспособлений, таких как ключ для вращения эксцентрикового ролика и динамометр, позволяющий выставить оптимальное натяжение. Действия производятся с соблюдением инструкций и рекомендаций производителя.

Если правильно отнестись к выбору, установке и регулировке натяжного механизма, он будет выполнять свои задачи без отклонений, поддерживая функциональность двигателя в любых условиях.

Видео про установку натяжного ролика ГРМ:

Как умирают ролики.

Все слышали страшные истории как заклинило ролик, оборвался ремень, и как результат погнуло клапана. Но рассказчики недоговаривают главного. Ролики не умирают внезапно. Клину ролика предшествует перид, когда неисправность можно буквально расслышать. Сначала появляется небольшой шум, который по мере увеличения пробега начинает неизбежно возрастать. Тянуть с заменой не стоит, чтобы избежать самой «страшной» развязки. На данный момент срок службы роликов должен равняться сроку службы ремня ГРМ. А это на данный момент не менее 100 000 километров. Однако не стоит забывать, что условия эксплуатации автомобилей в нашей стране близки к экстремальным и срок службы изделий уменьшается.В итоге можно сказать, что при своевременной замене, постоянному контролю и качественному обслуживанию данный механизм не доставит лишних проблем автовладельцам. Следите за своим двигателем.

Для нормальной работы ременного привода ГРМ необходимо, чтобы ремень всегда имел определенное натяжение. Это достигается введением в привод ГРМ специального устройства — натяжного ролика. Все о натяжных устройствах, их существующих типах, конструкции, принципах работы и замене читайте в этой статье.

Как смазать ролик ГРМ, не снимая ремня

Обычно деталь демонтируют только с целью замены, а в этом случае новый ролик обычно уже наполнен смазкой. Проще смазать его без снятия, так как на демонтаж уходит слишком много времени и сил.

Первым делом при помощи отвертки с плоской насадкой или электрода с заточенным концом снимают пыльник.

Далее необходимо взять два двухкубовых шприца. Первый заполняют смазочным составом наполовину, то есть, достаточного одного кубика.

Чтобы смазка лучше выходила из шприца, ее нагревают до 40 градусов. Иглу шприца придерживают, иначе при нажатии она может вылететь от сильного давления.

Когда начнет выходить содержимое, состав закачивают внутрь механизма. Для этого иглу вводят в зазор и двигаясь по кругу наносят средство в нескольких участках.

Последние инъекции придется делать вторым шприцом, так как у первого от высокого давления может погнуться поршень. В механизм должно попасть не половины одного кубика. После смазывания часть состава может просачиваться наружу.

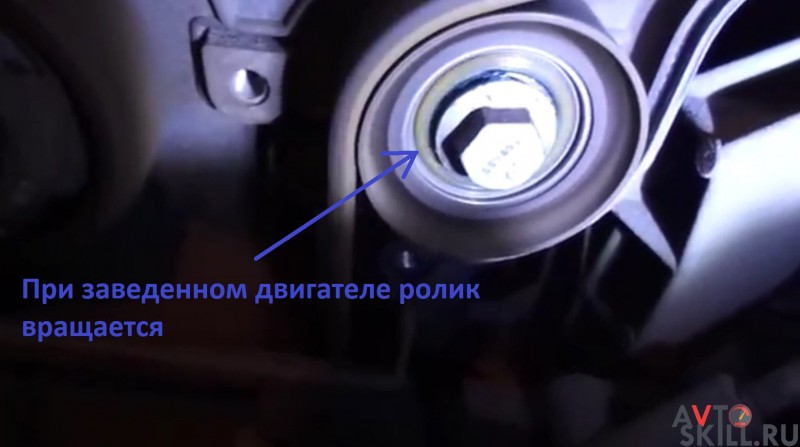

Далее заводят двигатель, чтобы смазка равномерно распределилась.

После прокручивания смазочное вещество распространится по всему ободку подшипника. При этом на поверхности также не должно быть излишков.

Замена ролика своими силами

В отличие клиноременной передачи ГРМ замена ролика ремня генератора авто осуществляется гораздо проще. Поэтому при соблюдении нижеприведенных рекомендаций автолюбитель сможет выполнить операции собственными силами, предварительно убедившись, что причина неисправности действительно заключается в износе этого расходника.

Диагностика

Неисправности натяжителя, установленного на ременный привод генератора, в 90% случаев диагностируются по характерному звуку, напоминающему свист. Однако натяжение может ослабевать, не только от выработки ролика, но и по другим причинам:

• перекос – при отсутствии соосности валов и шкивов ременной передачи, соответственно звук возникает из-за плохого контакта ремня в поперечном сечении, один край интенсивно изнашивается, другой остается целым
• попадание смазки – в отсутствие герметичности масло может попасть на ремень, резко снизив трение, приводя к проскальзыванию и разрушению резины, рекомендуется снять расходную деталь, протереть ее или заменить целиком, устранив причину утечки масла
• жесткий ремень – свистит обычно при запуске, затем нагревается, звук пропадает, вызвано это увеличением нагрузок на шкивы
• износ подшипника – свист несколько отличается тональностью, причиной становится выработка обоймы, подшипник снимается для замены
• провисание ремня – ничего менять не нужно, требуется регулировка натяжителя
• отсутствие подзарядки аккумулятора – определяется по приборам на панели

В остальных случаях устранить свист можно, сняв ролик, заменив его новым расходником. Блеск на рабочей поверхности ремня свидетельствует о его частом проскальзывании, от масла отслаивается корд, а вот трещины при нормальном натяжении ремня на нем заметить значительно сложнее.

Перед тем, как поменять ролик натяжителя ремня генератора, необходимо ослабить клиноременную передачу:

• болт регулировочный ролика натяжного ослабляется до тех пор, пока не удастся снять ремень
• вместе с ним ослабляются 2 – 3 гайки планки натяжной (обычно на 10 и 13)

Внимание: В зависимости от компоновки узлов/агрегатов под капотом конкретной модели/бренда авто для обеспечения доступа к натяжителю и ролику, соответственно, придется демонтировать некоторые узлы и детали

Например, на ЗАЗ СЕНС нужно снять ремень, приводящий в действие вал компрессора кондиционера. На Шеви/Нива и Лада Гранта ничего снимать не придется.

Установка нового ролика

Меняя износившийся натяжной ролик ремня генератора собственными силами, необходимо учесть нюансы:

• отбор мощности с выходного вала ДВС происходит на несколько вспомогательных устройств машины
• на большинстве авто клиноременная передача общая для всех указанных потребителей
• поэтому усилие натяжения, максимально допустимый прогиб ремня и место замера этого прогиба не одинаковы для машин разных производителей и, даже модификаций в их ассортименте

Поэтому предварительно следует изучить руководство пользователя, уточнив эти три параметра.

Устанавливается ролик в обратном порядке вышеприведенной инструкции:

1. подшипник надевается на посадочное место
2. ролик фиксируется болтом
3. тягой производится регулировка максимального прогиба при определенном усилии сжатия ремня в конкретном месте клиноременной передачи

Например, у Шеви/Нива прогиб измеряется между шкивами генератора и насоса, его значение необходимо подогнать под 12 мм при усилии 10 кг. Для ЗАЗ СЕНС эта величина снижается до 8 мм при усилии 7,8 кг. Для измерения следует использовать схему:

• металлическая линейка располагается на нужном участке
• на ее верхний край цепляется крючок безмена
• безменом регулируется указанное в инструкции к авто усилие
• шкала линейки позволяет измерить перемещение по вертикали относительно любой детали под капотом авто

Вместо линейки можно использовать, например, деревянный штапик с приложенной к нему шкалой рулетки.

Таким образом, следуя приведенным рекомендациям, можно произвести диагностику и заменить ролик с подшипником системы натяжения ремня генератора самостоятельно. Параметры прогиба и усилие давления на ремень при регулировке следует брать из инструкции по эксплуатации конкретного авто.

Типы и причины неисправностей обводных роликов ремня ГРМ

Проверка обводных роликов обычно не требует какого-либо специального инструментария и проводится достаточно легко.

Как правило, поломка обводных роликов ГРМ имеет следующие признаки:

• повышенный гул (шум);
• утечка смазки, изношенные уплотнители;
• наличие люфта;
• перегрев обводных роликов в процессе работы;
• механические повреждения ремня и обводных роликов ГРМ;
• в дизельных двигателях — сильная вибрация;
• в случае системы с автоматическим натяжением — изношенные пружины.

Обводные и натяжные элементы газораспределительных и приводных механизмов могут выйти из строя по нескольким причинам, главные из которых:

• загрязнение деталей;
• повреждение шкива посторонним предметом, попавшим между ремнем и шкивом;
• повреждение направляющей части шкива вследствие неправильной установки;
• не отрегулированное натяжение ремня;
• параллельное или угловое смещение ремня из-за ошибок при монтаже.

Чтобы обеспечить надежность работы ГРМ на протяжении всего срока его эксплуатации, следуйте рекомендациям специалистов по установке элементов ГРМ:

• монтируйте элементы механизма, четко следуя требованиям инструкции;
• вынимайте обводной ролик из упаковки только перед непосредственной его установкой;
• ни в коем случае не ударяйте по самому ролику в процессе монтажа;
• натягивайте ремень в соответствии с характеристиками двигателя вашего автомобиля;
• измеряйте натяжение ремня только специализированным инструментом;
• детали должны быть чистыми — тщательно следите за этим;
• используйте защитные кожухи, конструктивно подходящие к вашему автомобилю;
• отбраковывайте неисправные или поврежденные обводные ролики;
• избегайте использованных и восстановленных изделий.

Поломка ГРМ или отдельного его элемента способна не только ударить по кошельку автовладельца, но и серьезно подпортить репутацию обслуживающего автосервиса, а также повлечь для него определенные финансовые потери. К примеру, ремонт мотора, вышедшего из строя по причине разрыва ремня ГРМ, будет стоить клиенту 500-7000 евро. В случае гарантийного ремонта эту сумму тратит уже автосервис.

Один из крупнейших производителей автомобильных газораспределительных механизмов, компания SKF настоятельно советует во время ремонта производить замену всех элементов ГРМ. Для этого компания выпускает специальные комплекты со всеми необходимыми запчастями для ГРМ и приводных механизмов. Помимо обводных роликов и ремня, в комплект также включаются один или несколько натяжных роликовых деталей и водяной насос.

Немного информации о натяжном ролике

Натяжной ролик представляет собой важный механизм в составе ГРМ, который влияет на качество натяжки ременного привода и соединяет коленчатый вал с генератором. Поэтому от его исправности зависит не только работа ГРМ, но и напряжение бортовой сети и заряд АКБ.

Если мотор заглушен, генератор находится в обездвиженном состоянии, поэтому основная нагрузка передается на аккумуляторную батарею. Когда водитель поворачивает ключ зажигания, коленвал передает вращательный потенциал на генераторный ротор с помощью ремня ГРМ.

Назначение ролика заключается в поддержании натяжения на нормальном уровне. При перетяжке или ослаблении механизма появляется риск возникновения следующих проблем:

• избыточные шумы при запуске силовой установки (например, свист или писк ремня);
• понижение уровня напряжения, что вызывает ряд сбоев в работе бортового оборудования и нарушает цикл зарядки аккумулятора;
• заклинивание ролика. В таком случае продолжить езду будет невозможно.

Функции обводного ролика ремня ГРМ

Итак, обводным роликом (иначе именуемым промежуточным, опорным или паразитным) называется деталь ременного привода ГРМ, служащая для обвода ремня в определенном месте или нескольких местах и представляющая собой свободно вращающийся шкив небольшого диаметра.

При этом данная деталь:

• меняет ход движения ремня, поворачивая его на некоторый угол, исходя из расположения имеющихся рядом шкивов, валов и навесных деталей;
• устраняет вибрацию ремня при достаточно большой длине его ветвей;
• стабилизирует ремень в процессе работы, предотвращая его соскальзывание, возникновение резонанса и т. д.;
• в целом снижает шум привода ГРМ.

Привод газораспределительного механизма, как правило, включает в себя один обводной ролик, реже попадаются механизмы с двумя роликовыми элементами. Существуют также современные модификации двигателей малого объема, в которых эти детали и вовсе отсутствуют

Важно не путать обводной ролик с другим значимым элементом механизма — натяжным роликом. Как видно из названия, данный элемент призван натягивать ремень ГРМ до нужной степени, при которой предотвращается проскальзывание ремня и уменьшается риск выхода двигателя из строя

Натяжной роликовый элемент дополнительно может выполнять роль обводного.

Диагностика неисправностей

На неисправность или износ натяжителя ремня генератора указывают следующие признаки:

• фары светят тускло;
• световая индикация на приборной панели кажется не такой яркой, как обычно;
• обогрев салона работает с перебоями;
• звуковая сирена автомобиля стала более глухой и низкой;
• увеличились интервалы в работе стеклоочистителей и сигналов поворота;
• показатели зарядки аккумулятора отсутствуют;
• узел натяжителя ремня генератора издает свистящий звук, гул или писк;
• при включенном двигателе ролик или ремень вибрируют.

При наличии хотя бы одного из перечисленных выше признаков проводим диагностику состояния натяжителя ремня генератора. Все операции выполняем в определенной последовательности.

Шаг 1. Открываем капот автомобиля и проводим визуальный осмотр узла. При выявлении трещин, следов ржавчины, несоосности блока натяжителя или рычага натяжителя меняем, налаживаем или регулируем изношенные детали.

Шаг 2. Заводим двигатель и наблюдаем за работой узла

Обращаем внимание на вибрацию, шум (скрип, треск, свист), сопротивление во время вращения, биение рычага во время работы и прочие отклонения от нормы. Если из узла раздаются посторонние звуки – пытаемся понять, какая деталь является их причиной

Шаг 3. Проверяем исправность ролика. Для этого запоминаем положение ремня генератора и снимаем его с узла, предварительно ослабив регулировочную гайку. Далее приступаем к осмотру ролика. Его поверхность должна быть ровной, без глубоких зазубрин и прочих повреждений, которые способствуют износу ремня. Крутим ролик и наблюдаем за тем, чтобы вращение было свободным, ролик не заедал. Если ролик в порядке – устанавливаем его на прежнее место.

Шаг 4. Проверяем целостность ремня. На его поверхности не должно быть отслоений или трещин, при наличии которых ремень необходимо заменить

Особое внимание обращаем на равномерность износа ремня. При одностороннем износе осматриваем кронштейн или шпильку крепления ролика

Возможно, эти детали согнуты или перекошены. Если перекос не устранить, то новый ремень прослужит не долго.

Шаг 5. Проверяем натяжение ремня. Для этого при остановленном двигателе автомобиля ухватываемся за ремень и пытаемся провернуть его на 90 градусов по часовой стрелке. Если угол поворота ремня отклоняется от 90 градусов, то его нужно отрегулировать.

ВНИМАНИЕ! Специалисты рекомендуют проверять натяжение приводного ремня генератора не реже, чем раз в неделю, и постоянно иметь в аварийном запасе новый ремень
