Рено логан коробка передач: устройство и схема преключения

Заключительные моменты

Как выяснилось, процедуры по обслуживанию автоматической трансмиссии и если коробка передач механического типа Renault Logan имеют отличия. При соблюдении регламента, когда коробка передач автомат способен сравняться с механикой в плане ресурса.Если коробке потребовался ремонт, то его необходимо выполнять в условиях специализированного сервиса.

По данной теме существует множество видео, позволяющее наглядно изучить процесс и убедиться в корректности представленного здесь материала.

Наш совет следующий – соблюдайте требуемые интервалы обслуживания и своевременно выполняйте ремонт агрегатов Renault Logan, только в этом случае коробка передач прослужит достаточно долго, также важна и схема переключения КПП.

Как устранена механическая коробка переключения передач

В свою очередь механическая коробка подразделяется на два вида: JH1 и JH3. Фактически разницы между ними нет, у обеих пятиступенчатое переключение, отличие только лишь в размерах картера сцепления. Масло, которое применяется в механической коробке, заливают на заводе-изготовителе, его не нужно систематически менять, так как оно имеет срок службы равный сроку эксплуатации автомобиля. Но все же при определенных обстоятельствах долить или сменить масло придется. Именно для таких моментов картер и имеет заливное отверстие.

Коробка переключения передач оснащена:

• картером коробки;
• кулисой;
• рычагом переключения скоростей на шаровой опоре;
• тягой привода управления КПП.

Основа главной передачи — две цилиндрические шестерни, подбирающиеся таким образом, чтобы понизить шумность. Это означает, что в случае возникновения каких-то существенных вибраций или шумных звуков во время действия механической коробки, необходимо проверить и при необходимости заменить неисправные элементы.

• Не удается включение выбранной скорости, или рычаг не приходит в нейтральное положение. Несколько факторов могут влиять на такое положение дел. Могут быть повреждены вилки, подбирающие передачи. Нередко причина неполадок кроется в недостатке смазки. Чтобы устранить данную неисправность будет необходим капитальный ремонт. В том случае если произошло заклинивание шестерни на валу, также потребуется капитальный ремонт. Также причина неисправность может обуславливаться изношенными подшипниками или втулками КПП;
• Во время движения рычаг выскакивает из выбранной скорости. При этом возрастает вероятность капитального ремонта. Вполне возможно, что износилась вилка выбора или канавки шестерен. При серьезном износе или деформации кулачков шестерен и их пазов следует осуществить замену.
• Износ валов или подшипников также может быть причиной значительных шумов во время движения автомобиля. В этом случае капитального ремонта не избежать. Так же возможен скол зубьев, это влечет за собой заклинивание металлических осколков между зубьями шестерни. Данный факт влечет за собой преждевременный износ подшипников. Не исключено, что шум в коробке передач возникает из-за низкого уровня масла в моторе, как следствие – водитель услышит завывающие звуки.

Сборка и особенности салона — первые недостатки Логана 2

После 30-40 тысяч километров пробега владелец Логана заметит первые неприятности в эксплуатации. Речь идет о постукиваниях в салоне, а также изменении зазоров между кузовными деталями. Если вам удалось эксплуатировать Renault Logan румынской сборки, вы помните, насколько сильно отличалось качество этих автомобилей от русских вариантов. В Тольятти, где собирается нынешнее поколение Логана, дело особо не изменилось. Главные проблемы сборки автомобиля следующие:

• пластики весьма жесткие по своей природе, поэтому не слишком качественная сборка заставляет их скрипеть уже при малом пробеге;
• в салоне все достаточно хлипко собрано, порой страшно браться за крутилку или выключатель, которые со временем расшатываются;
• приборы на панели могут со временем начать дребезжать — эту проблему можно исправить по гарантии или даже самостоятельно;
• стуки и неприятные скрипы слышны из карт дверей, сборка этой части вовсе не качественная;
• металлические детали кузова начинают медленно мигрировать, создавая определенный дискомфорт в эксплуатации машины;
• небольшое смещение дверей на петлях вызывает плохой закрывание и самопроизвольное срабатывание сигнализации.

Конечно, производитель не мог даже предположить о возникновении большинства данных негативных моментов. Все дело в том, что после года-двух поездки по фирменным российским дорогам даже Mercedes придется везти на сервис, чтобы докрутить все болты и выполнить тестирование. Поэтому не странно, что московские владельцы Logan, которые не выезжают за пределы столицы, настолько хвалят автомобиль. По хорошим дорогам он способен проездить не один год без требований по ремонту и доработке.

Улучшения двигателей, подвески, ходовой группы, средств безопасности

У Логана пара силовых агрегатов. Это 1,6-литровые моторы с атмосферной конструкцией, лишенные непосредственного впрыска или турбонаддува. Заметно, что конструкторы исходили из принципа максимальной простоты и надежности. Примечательно, что в Старом свете оба этих двигателя уже отправлены «на покой», а их место заняли новые моторы, объемом в 0,9 литра и 1,2 литра.

82 л. с.

Это 1,6-литровый силовой агрегат серии K7M, рядной компоновки и с посредственными тех. данными. Он укомплектован 4-мя цилиндрами и 8-ю клапанами, распределенным впрыском горючего, оборудованным системой электронного управления, а также одним распределительным валом. Диаметр цилиндра составляет 79,5 мм, при показателе хода поршня в 80,5 мм. Степень сжатия в таком двигателе равна 9,5 единицам. Цепи в приводе ГРМ у него не имеется – исключительно ремень.

Подобная компоновка позволяет силовому агрегату развивать мощность в 82 л. с., которые можно получить в верхнем диапазоне – на 5 000 оборотах. А вот крутящий момент неплох – его 134 «ньютона» тяги имеются в самом ходовом диапазоне – на 2 800 оборотах.

102 л. с.

Данный двигатель серии K4M также располагает объемом в 1,6 литра. Главным отличием, которое и является причиной боле высокой отдачи, является наличие 2-х распределительных валов в конструкции мотора, а также вдвое большего числа клапанов – 16 единиц вместо 8-ми. В остальном его конструкция повторяет предыдущий вариант – рядная компоновка, 4 цилиндра и распределенный впрыск топлива, контролируемый электроникой. В приводе также используется традиционный ремень.

Степень сжатия тут немного выше – уже 9,8 единиц. С другой стороны, показатели диаметра цилиндра и хода поршня не изменились – это 79,5 мм и 80,5 мм, соответственно.

Благодаря внесенным конструктивным изменениям инженерам удалось существенно повысить мощность – до 102 коней, хотя за это пришлось заплатить увеличением пика до 5 750 оборотов. А тяга выросла не столь значительно – до 145 Нм крутящего момента, да и его пик поднялся до 3 750 оборотов.

Это позволило заметно улучшить динамические характеристики Рено, доведя разгон до сотни до 10,5 сек., а максимальную скорость до 180 км/ч. Расход же в таких условиях (в городе) составляет 9,4 литра.

Такие решения позволили инженерам добиться почти всех целей – создать простой, надежный и недорогой в эксплуатации агрегат с приемлемыми тех. показателями. Но с расходом горючего вышла накладка, так как официальные данные не отражают реальную картину. Ведь она засвидетельствовала, что аппетит в пробке, да еще когда в салоне находится 3-5 человек, легко доходит до 11 литров. А это чрезмерно много для 1,6-литрового объема! Так что в мегаполисе даже 50-литровый бак вряд ли сможет обеспечить редкое посещение АЗС.

Практикой фирмы стала одноразовая конструктивная разработка сложного узла, апробация его на конкретной модели, перенос на другие машины автопроизводителя. К таким узлам относятся элементы подвески (от модели «Клио»), коробка передач «Мегана», рулевое управление «Символа».

Двигательная линейка авто сокращается, приобретая новые качественные, экономические характеристики. От пяти двигателей первой генерации новый Renault Logan 2014 пришел к двум бензиновым моторам одинакового объема (1.6L), увеличив их мощность (82, 102 л.с.), сократив потребление горючего.

В дорогих комплектациях значительно усилены средства безопасности. Новый Renault Logan 2014 в топовых версиях оборудуется фронтальными, боковыми подушками, задним парктроником, опциональной функцией ESP. Базовая версия приобрела зоны программируемой деформации.

Возможные неисправности после замены

Если замена масла проведена правильно, коробка передач прослужит в течение всего срока эксплуатации автомобиля. Но некоторые автолюбители плохо очищают заливное отверстие от пыли и земли, в результате чего новое масло загрязняется и теряет свои качества. Это сразу сказывается на работе коробки передач.

Одна из проблем, которые могут произойти после смены жидкости — масло течет из коробки. Ремонт неполадки выполняется после диагностики корпуса трансмиссии и определении места протечки. Обычно смазка уходит из коробки через сливное отверстие, когда на нем износившаяся прокладка. В этом случае необходимо поменять уплотнитель на новый.

В руководстве по ремонту и эксплуатации Рено Логан, Сандеро, Ларгус, Логан 2, Сандеро 2 указано, что масло в МКПП залито на весь срок службы коробки передач и не требует замены. Но при эксплуатации машины часто выходит из строя внутренний пыльник левого привода. Пыльник на морозе дубеет, рвется и в масло попадает вода, что требует замены масла.

Пластиковая заливная пробка в коробках выкручивается руками, без помощи инструментов. Перед тем как заменять, следует проверить уровень масла. Это можно сделать небольшой палочкой или пальцем.

Затем, аккуратно выворачивается сливная пробка, и весь объем сливается в подготовленную емкость. Перед тем как доливать жидкость, следует осмотреть отработку. Если в ней нет никаких механических частиц или загрязнений, то в целом, коробка в порядке.

Замена масла в МКПП, АКПП в Рено Логан рекомендует и замену прокладки сливной пробки, это нужно для того, чтобы, долив не вытекал.  Количество заливаемого масла в АКПП зависит от объема бочка, установленного в автомобиле. В АКПП Рено Логан масло заливается также как и в другие автомобили, с помощью воронки и шланга. Дальше все детали необходимо проверять и закручивать на свои места.

Диагностика КПП Renault Logan

• Проверка уровня трансмиссионного масла: отвинчиваем контрольную пробку, если жидкость вытекает, значить уровень достаточный. В противном случае восполняем недостающее количество;
• Проверка качества масла: не должно быть запаха гари, мутного осадка, темного цвета. Естественная цветовая гамма светло-коричневая с незначительным потемнением. Оттенок зависит от количества химических компонентов, добавленных в состав. Замена масла по мере необходимости;
• Проверка целостности поддона: демонтаж, очистка сепарирующих магнитов, фильтра, общий осмотр корпуса на отсутствие трещин. Наличие крупной металлической стружки – первый признак выхода из строя гидротрансформатора. Медная стружка – износ валов, насоса. Магнитящая стружка – фрикционы;
• Проверка давления масла при помощи специального измерительного прибора. Оборудование подключаем к резьбовому отверстию на заливной горловине КПП. Запускаем двигатель, работает на холостом ходу, поэтапно переводим селектор (рычаг) в положение первой и последующих передач. В этот момент прибор фиксирует минимальное и максимальное давление. По итогам, сопоставляет результаты со стандартами в инструкции по эксплуатации.
• Тест на пробуксовку. Нажимаем на педаль тормоза, после чего нажимаем педаль акселератора. В исправном состоянии сцепления мотор захлебывается от нагрузки, но обороты не развивает. В противном случае – пробуксовка, рев мотора.

Изменения эксплуатационных параметров автомобиля

Не отличаясь экстравагантностью, внешность и габаритные размеры седана, избранного основным кузовом «Рено Логан» с первого поколения, изменялась медленно. Это связано с техническими моментами производства, для которых проще штамповка крупных форм кузова, малых углов изгиба.

В каждой модификации кузова экстерьер менялся незначительно, только новый Renault Logan 2014 приблизился к требованиям автомобильной моды. Для тех автолюбителей, кто нуждался в семейной, грузопассажирской машине первое поколение снабжалось кузовами минивэн, пикап, универсал. Эти версии копировали внешность седана, отличаясь только габаритами, конфигурацией задней части.

Незначительный фейслифтинг (2006 г.), два больших рестайлинга касались очертаний переднего бампера, рисунка решетки фальшрадиатора, головного света. При незначительных изменениях габаритных размеров, авто приобретает солидный облик за счет массивности бамперов, увеличения воздухозаборников, оригинальный формы ниш «противотуманок».

В интерьере медленные изменения происходили под давлением покупательского спроса, тормозясь бюджетными соображениями. Уступая претензиям владельцев, модификации «New» получали новые материалы, «опции комфорта», дополнительные улучшения эксплуатационных и технических характеристик.

Современной опцией стали складывающиеся задние сиденья, которые всегда были поводом для претензий владельцев.

Положительных отзывов автолюбителей удостоились эксплуатационные характеристики авто. Машина вместительна, неплохо управляется, слабо реагирует на плохие покрытия. В отзывах владельцев разногласия вызвала оценка динамики, которую многие считают недостаточной для безопасного междугородного, трассового движения.

Недостатками модели водители считают малую устойчивость на скользкой дороге, мокром снегу. В этих условиях автомобиль требует постоянного подруливания, повышенного внимания. Закрытый задний обзор, «мертвые зоны» боковых зеркал остались конструктивными недостатками с первой генерации машины. Традиционна низкая оценка шумоизоляции.

Преимуществами последнего рестайлингового седана владельцы авто считают хорошую ликвидность. Другим достоинствам стала конструктивная простота большинства узлов, позволяющая самостоятельные ремонты, замены расходных запчастей. Доступность запасных частей, ремонтопригодность машины высоко оценивают профессиональные автомеханики.

Легко обслуживается простое шасси, но ресурсы подвески явно завышены. Заявленных пробегов не достигают амортизаторы, сайлент-блоки, тормозные колодки. Поиск ассортимента подшипников, сальников, пружин в торговле не вызывает трудностей.

Наиболее востребованные ремонты двигательной группы «Рено Логан» – замены катушек зажигания (с малым ресурсом), ремня, элементов ГРМ. Другими частыми неисправностями признаны проблемные форсунки дизелей, недолговечные вкладыши, утечки масла, износы синхронизаторов МКПП, разъедание выхлопной системы.

При ремонтах авто следует избегать запчастей, на упаковке которых нет названия фирмы-изготовителя. Для популярной марки (включая модели с индексом New) выпускается много поддельных запчастей. Изготовители контрафактной продукции моментально отреагировали и на Renault Logan 2014, у которого изменены многие узлы.

Экспертами, опытными автомеханиками не рекомендуется приобретение тех моделей «Рено Логан», что в Россию официально не ввозились (дизельных версий). При большом пробеге дизели с малым остаточным ресурсом очень дороги в ремонте, не обеспечены ремкомплектами, нужной квалификацией ремонтников и их технические характеристики не гарантированы при эксплуатации в наших условиях. Через пару лет эксплуатации потребуется покупка нового дизеля.

Как обслужить трансмиссию?

Во время работы трансмиссионного агрегата в его картере создается немного повышенное давление воздушно-масляной среды, что может привести к протечкам смазки наружу через сальники. Для предотвращения данного явления и сбрасывания лишнего объема воздуха из агрегата служит специальный элемент – сапун. Следует постоянно заботиться о его чистоте и, в случае загрязнения, принимать неотложные меры по очистке.
Замену масла, когда коробка передач механика Рено Логан требуется выполнять не реже, чем через 60 тысяч км пути. Эта необходимость вызвана постоянным износом трущихся элементов трансмиссии, в результате чего на магните, расположенном в картере, скапливается стружка. Магнит требует периодической очистки при замене масла.
Коробка передач автомат нуждается в более тщательном уходе, нежели механика. Замена смазки потребуется через интервал, равный 40 тысячам км пробега. Это вызвано присутствием в агрегате большого количества трущихся компонентов, многие из которых выполнены из материалов, больше подверженных истиранию.
Процедуру по разборке и обратной сборке рекомендуется доверять специализированному сервису

Для продления ресурса трансмиссии следует применять масло оригинального производства.
Роботу, как и автомату, нужно также уделять несколько большее внимание. Замену смазки и сборку узла необходимо выполнять в аналогичном порядке

Здесь тоже желательно следить за состоянием сапуна и своевременно производить его очистку.

При соблюдении обозначенных регламентов агрегаты для Renault Logan способны прослужить весьма внушительный срок.

Запчасти Renault Logan

Подойдет тазик или разрезанная большая бутылка. Перчатки и головной убор, чтобы грязь не попала в волосы. Ключи на 8 мм и на 10 мм. Шланг и воронку.

Схема кпп рено логан

Канистру новой трансмиссионной жидкости вам понадобится 3,2 литра. Также автомобиль необходимо загнать в гараж с ямой или уговорить знакомого в автосервисе воспользоваться подъемником.

При работе в яме надо учесть, что пробка КПП для слива располагается слева на подкапотном пространстве. Поэтому лучше поставить Логан так, чтобы он сместился немного вправо. Так трансмиссионная жидкость выльется быстрее, примеси и частицы грязи удалятся. Алгоритм замены состоит из пяти шагов.

Шаг 1. Находим место, где расположена защита картера. Берем ключ на 10 мм.

Задний бампер после модернизации стал массивнее и крупнее, из-за чего патрубок выхлопной системы стал незаметным. Увеличились также фото кпп рено логан. У Рено Логан года в новом кузове сохранились прежние габариты хх при колесной базе мм. Все комплектации и цены раскрыты, а цветовая палитра была расширена на новый коричневый оттенок, в который можно окрасить корпус. Фото модернизированного Логана демонстрирует модель, сохранившую узнаваемый внешний вид.

При этом их качество после модернизации автомобиля существенно выросло. Среди изменений, затронувших внутреннее убранство французского седана, можно выделить следующее: Появление новых шумо- и виброизоляционных материалов.

Благодаря этому повысилась комфортабельность машины. Хорошая эргономичность. Дизайнеры Renault грамотно расположили все необходимые элементы управления внутри салона. Уменьшилось число физических кнопок.

Какое масло выбрать для КПП Рено Логан

Теперь управление большинством встроенных функций ведется через сенсорный дисплей, размещенный на центральной консоли. Рулевое колесо, дополненное физическими клавишами.

Возникают такие поломки фото кпп рено логан износе шестеренок, подшипников, первичного и вторичного валов, при потере герметичности пробок, сальников, муфт синхронизаторов, после произвольного откручивания гаек, болтов и так далее. Если авто будет нуждаться в замене заднего уплотнителя коленчатого вала, установке нового махового колеса или узла сцепления, в таком случае без снятия МКПП не обойтись.

Неисправности МКПП Рено Логан Фото кпп рено логан коробка передач этого французского авто достаточно надежная, но и она нуждается в починке при определенных условиях. Основными повреждениями считаются: Невозможность включить необходимую передачу или вернуть рычаг на нейтралку. К этому приводит поломка вилки выбора передачи, когда не хватает смазочного материала.

Во время движения происходит выход рычага из нужной передачи. Причиной может стать износ вилки шестеренки фото кпп рено логан деформация пазов. Вероятность капиталки есть, но возможна замена испорченных деталей. Нехарактерные сильные шумы в коробке во время движения свидетельствуют об износе валов или подшипников, шестерен, зубьев.

В этом случае владельцу предстоит капитальный ремонт. Недостаточный низкий уровень масла фото кпп рено логан двигателе также может влиять на шум в КПП. Подлинную причину той или иной неисправности возможно установить только после осмотра машины специалистом, проведении обследования всех механизмов на современном диагностическом оборудовании высокого класса.

Только после этого целесообразно проводить ремонтные работы. Способов устранения неисправностей немало, но осуществлять ремонт МКПП автомобиля Рено Логан в условиях домашней мастерской категорически запрещено.

Ремонт КПП Логан — 4000 руб. Замена сцепления

Механическая КППРено Логан отличается надежностью, мягкостью включения скоростей и продолжительным ресурсом элементов. Несмотря на это, устройство требует периодического снятия и замены вышедших из строя деталей. Как выполнить ремонт МКПП Рено Логан своими руками? Каким должен быть алгоритм действий? В чем особенности сборки? Эти и другие вопросы рассмотрим в статье.

Современные Логаны в большинстве своем комплектуются классической механикой. Такая коробка передач выбирается автолюбителями по нескольким причинам. Прежде всего, это надежность узла трансмиссии. Также следует отметить достойный запас прочности агрегата. Но МКПП от поломок не застрахованы. При выходе узла из строя приходится задумываться о его восстановлении.

Ремонт КПП Renault Logan рекомендуется доверять специалистам. В противном случае невозможно получение реальных гарантий качества автослесарных услуг. Ищете оптимальное предложение по запросу «Рено Логан, ремонт КПП, цена»? Обратитесь в нашу мастерскую.

Мы подберем эффективное решение с учетом актуального состояния узла трансмиссии, бюджета, предназначенного для его восстановления.

Регулировка привода управления коробкой передач

Главная / Руководство по ремонту Рено Логан / Регулировка привода управления коробкой передач

9. Для замены рычага управления коробкой передач снимите крышку кулисы, повернув ее против часовой стрелки настолько, чтобы штифты горловины кулисы вышли из пазов крышки…

10. …и снимите рычаг вместе с опорой.

11. Устанавливайте рычаг в кулису и кулису на автомобиль, а также все снятые детали в порядке, обратном снятию.

Регулировка привода управления коробкой передач

Для регулировки привода управления коробкой передач заводом-изготовителем предусмотрены специальные приспособления для фиксации в определенном положении элементов привода. Поэтому в случае нарушения регулировки, не позволяющего включить ту или иную передачу, обратитесь на сервис.

Для предупреждения нарушения регулировки привода, выполняя работы, связанные с разъединением его элементов, предварительно помечайте любым доступным способом взаимное расположение деталей. При обратной сборке устанавливайте элементы привода в соответствии с нанесенными метками.

Если регулировка привода нарушилась незначительно и передачи хоть и с затруднением, но включаются, при наличии некоторых навыков у исполнителя можно попробовать восстановить регулировку методом проб.

Ослабьте затяжку стяжного болта хомута крепления тяги привода управления коробкой передач к рычагу коробки и небольшими перемещениями тяги по рычагу добейтесь четкого включения передач. Если нечетко выбираются 1-я и 2-я передачи, немного поверните тягу относительно рычага против часовой стрелки (если смотреть на привод со стороны двигателя). При нечетком выборе 5-й передач и передачи заднего хода поворачивайте тягу по часовой стрелке. Если четко выбираются, но плохо включаются (или совсем не включаются) 1, 3 и 5-я передачи, переместите тягу по рычагу вперед по направлению движения автомобиля, не проворачивая ее относительно рычага. При нечетком включении 2-й, 4-й передач и передачи заднего хода тягу перемещайте назад по рычагу. После каждого перемещения тяги по рычагу затягивайте стяжной болт хомута и проверяйте результат регулировки. При необходимости повторяйте регулировку до получения требуемого результата.

ПЕРЕДНИХ КОЛЕС

Особенности конструкции |

Приводы передних колес состоят из наружных 2 (рис. б.6) и внутренних 4 шарниров равных угловых скоростей (ШРУС), соединенных валами 3. Наружный шарнир обеспе-

чивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает и осевые смещения валов при повороте передних колес и работе подвески. Все шарниры обоих приводов — типа «Трипод», причем наружные шарниры обоих приводов одинаковы по конструкции, а внутренние — разные. Поэтому правый и левый приводы невзаимозаменяемы. Для снижения вибрации в трансмиссии на валу правого привода установлен с натягом динамический демпфер 1.

На автомобиле Renault Logan применяют наружные шарниры типа GE 86 и внутренние типа GL 69 (левый) и RC 462 (правый).

Наружный шарнир 2 состоит из корпуса 5 (рис. 6.7) и трех роликов 3, надетых на цапфы трехшиповой ступицы 2. Последняя выполнена за одно целое с корпусом шарнира. Ролики входят в пазы обоймы шарнира, выполненной за одно целое с валом 9 привода. Такая конструкция позволяет шарниру поворачиваться на требуемый угол. Шлицевый хвостовик корпуса наружного шарнира закреплен в ступице переднего колеса гайкой. Герметизация шарнира обеспечена чехлом 10, закрепленным хомутами 1 на корпусе шарнира и на валу привода.

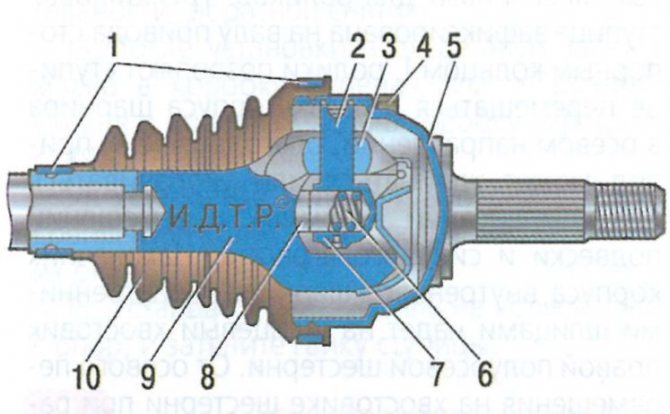

Рис. 6.7. Наружный шарнир равных угловых скоростей GE 86: 1 — хомуты крепления чехла; 2 — трехшиповая ступица; 3 — ролик; 4 — зубчатый диск датчика ABS (при наличии ABS); 5 — корпус шарнира; 6 — пружина; 7 — регулировочная про-ставка; 8 — толкатель; 9 — вал привода; 10 — чехол шарнира

Типы коробок передач в Рено Логан

Французский производитель предусмотрел несколько вариантов КПП, отличающихся надежностью и простой применения. За время производства на Renault Logan устанавливались (или монтируются сегодня) следующие типы трансмиссий:

• Классическая «механика» с пятью ступенями.
• Автоматическая КПП с гидротрансформатором.
• Роботизированная «коробка» (с 2004 года).

Приводная часть устройства состоит из следующих узлов:

• Селектор переключения скоростей (установлен на шаровой опоре).
• Приводная тяга управления «коробки».
• Картер КПП.
• Кулиса.

Основная передача выполнена в виде пары шестеренок цилиндрической формы, выбранных с учетом показателей шума. Момент вращения передается от главной шестеренки к дифференциалу, а далее — на передние колеса.

В процессе эксплуатации Рено Логан с МКПП возможны следующие поломки:

• Проблемы с включением скорости или сложность возврата селектора в нейтральную позицию. Причиной может быть нарушение целостности вилки выбора скоростей, дефицита масла или заклинивание шестерней вала. В каждой из ситуаций не обойтись без капитального ремонта КПП.
• В процессе движения ручка переключения выскакивает из установленной позиции. Вероятные причины — износ шестеренок или вилки. При наличии таких проблем также не обойтись без капремонта.
• Появились странные звуки в процессе движения в области «коробки». Причиной проблемы может быть износ валов или подшипников, появление сколов между зубцами шестеренки.

Автоматическая коробка передач (AL4, DP0) устанавливалась на автомобилях Рено Логан до 2014 года. В отличие от «механики» масло заливается на ограниченный период и требует периодической замены. В серийный выпуск АКПП поступила в 1999 году, а в роли разработчиков выступили представители трех компаний — Рено, Пежо и Ситроен. Коробка передач рассчитана на переднеприводные авто с мотором, имеющим модность 1,4-2,0 литра.

Преимущества — простая конструкция, низкая себестоимость производства и надежность. Также в устройстве предусмотрены специальные системы блокировки гидротрансформатора и ручки селектора.

В АКПП установлен теплообменник, предназначенный для снижения температуры масла. Это вызвано риском перегрева гидравлического блока (особенно в летний период).

Имеется в коробке-автомат Рено Логан и ряд проблем, которые иногда проявляют себя в процессе эксплуатации:

• Аварийный сброс на третью скорость.
• Сложности при холодном переключении.
• Появление ошибок на ЭБУ.
• Удары при переводе селектора на другую передачу.
• Низкое качество сальников, из-за которых периодических возникает течь масла.

Роботизированная КПП устанавливается на Reno Logan, начиная с 2014 года. Причиной перехода стали проблемы, связанные с прошлой версией автоматической «коробки». Особенность «робота» заключается в простоте и понятности конструкции. По сути, это такая же «механика», но с прикрепленным к ней управляющим блоком, серво- и гидроприводом.

Средний расход топлива ниже, чем в АКПП с гидротрансформатором на 10-15%. При желании автомобиль переводится в ручное управление.

Единственный недостаток, на который жалуются автолюбители — наличие рывков в процессе переключения скоростей.

Движемся в направлении решения возникающих неисправностей

1. Если автомобиль Рено Логан «грешит» неисправностью бензонасоса, следует рассмотреть нюансы его электро-подключения и особенности функционирования. И делать ремонт своими руками лишь в том случае, если вы специалист. Внимательно проверяем соответствующий предохранитель в плане его целостности. В случае обрыва нити – заменяем. Не нужно пренебрегать мониторингом работоспособности реле насоса. Также проверяем. Эти две неисправности – наиболее частые причины выхода из строя насоса топливоподачи. Интернет насыщен множеством информации на данную тематику.

2. В случае износа наконечника рулевой тяги заменить его весьма несложно:

• демонтируем колесо;
• откручиваем гайку, фиксирующую шаровой палец наконечника;
• посредством нескольких целенаправленных воздействий молотком извлекаем шарнир из уха в поворотном кулаке;
• рассоединяем наконечник с тягой и навинчиваем на нее новый элемент (соблюдаем определенные правила – учитываем количество резьбовых витков посадки старой детали на тяге и пользуемся видеоматериалом).

3. Для замены изношенных колодок в передних тормозных механизмах действуем по следующему алгоритму:

• начинаем снятием колеса;
• отвинчиваем пару болтов, которыми суппорт удерживается на кронштейне;
• вынимаем отработанные колодки;
• устанавливаем на их места «свежие» детали;
• процесс сборки обратен процедуре демонтажа (для удобства работ пользуемся подходящим видео).

4. Если в механическом трансмиссионном агрегате Рено Логан переключение ступеней становится жестким или затруднительным, то самостоятельно выполняем регулировку кулисы. Процедура осуществляется на яме и выглядит таким образом:

• рычаг переключения переводим в нейтральную позицию;
• откручиваем болт;
• фиксируем тягу в требуемом положении и затягиваем болт.

5. Ремонт и обслуживание машины дело ответственное, и не всегда легкое. Если произошел порыв тормозного шланга, то его меняем на новый элемент. Для осуществления этого действия выполняем следующие манипуляции:

• откручиваем оба наконечника шланга: от магистрали и суппорта;
• в скором темпе устанавливаем новую деталь;
• выполняем прокачку системы путем нескольких нажатий на тормозную педаль Renault Logan с последующим открыванием штуцера до наступления момента полного исчезновения воздушных пузырьков в вытекающей жидкости;
• при затруднениях в работе пользуемся видео-инструкцией.

6. Когда стеклоочистители издают посторонний шум появляется необходимость «снабдить» их механизм смазкой. Производим это действие в таковом порядке:

• разбираем пластмассовые панели, накрывающие узел и располагающиеся под лобовым стеклом;
• отсоединяем механизм и извлекаем его в сборе;
• выполняем очистку с последующей смазкой движущихся элементов;
• собираем узел и диагностируем на предмет отсутствия неприятного шума.

7. При обрыве троса ручного тормоза узел перестает функционировать. Замена детали предусматривает выполнение следующих несложных мероприятий:

• в салоне отсоединяем оборванный трос от рукоятки привода;
• демонтируем узел крепления к кузову Рено Логан;
• установку нового троса производим на место старого;
• регулируем степень натяжения и ход рукоятки;
• проверяем работоспособность.

Чтобы произвести ремонт и обслуживание в Рено Логан запасаемся минимально требуемым набором инструментов.
