Замена трапеции стеклоочистителя

Этапы доработки

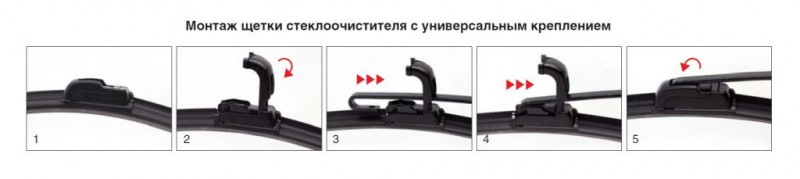

Выполнить доработку или замену дворников легко. Для этого нужно сделать несколько последовательных шагов:

• Отключите минусовой провод от аккумуляторной батареи;
• Потяните на себя дворник;
• Снимите имеющиеся щетки;
• При наличии декоративной накладки, уберите ее;
• Отвинтите болт крепления, тем самым демонтировав старый дворник;
• Сопоставьте размеры старого и нового очистителя;
• В идеале, новое устройство не должно превышать старое более чем на 20 миллиметров;
• Выполните обратную процедуру сборки.

Как видите, поменять стеклоочистители не сложно. А вот с процедурой ремонта все обстоит несколько иначе. Но действуя по инструкции, даже малоопытный владелец ВАЗ 2110 сможет все сделать своими руками.

 Загрузка …

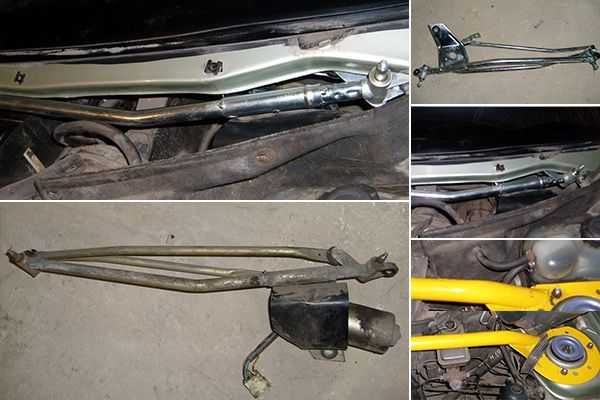

Ремонт трапеции стеклоочистителя ваз 2110 своими руками

Лучшие новости сайта

Между тем, работоспособность стеклоочистителей – гарантия безопасности при плохой погоде.

Замена трапеции стеклоочистителя на ВАЗ 2110 – вынужденная мера, к которой приходится прибегать для поддержания «дворников» в рабочем состоянии. На начальной стадии указанная неполадка проявляется в ослаблении давления – другими словами, стеклоочистители не справляются с потоками воды или обильным снегопадом. Возврат в исходное положение затруднен, прямо-таки ощущается натужность, с которой дворники двигаются по стеклу.

Наличие подобных симптомов говорит об износе механизмов трапеции стеклоочистителя.

Попытки ремонта детали – тем более в кустарных условиях – нецелесообразны: слишком тонкий механизм, да и пластиковые втулки не подлежат замене. Единственный выход – замена трапеции.

Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем

Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока. Все, работа завершена. Установка новой трапеции производится в обратном порядке

Установка новой трапеции производится в обратном порядке.

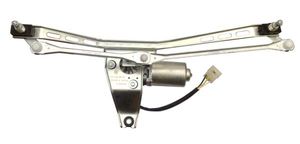

Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.

Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.

Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше).

Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.

Лучшие новости сайта

Лада Приора Хэтчбек Cons >› Бортжурнал › Дворники! Ремонт трапеции!

Очень много букв… Мля… это просто что то невообразимое… К сожалению на моём автомобиле, как я постепенно прихожу к выводу это самое слабое место.

Примерно в середине прошлого лета заметил при работе стеклоочистителей щелчки и так называемое торможение, которое я думаю знакомо многим Приороводам. В результате в один из дождливых дней пребывая на даче, я решил разобраться с этой проблемой и приступил к разборке механизма дворников, первый раз это заняло дикое количество времени! Я снимал трапецию около 3 часов! Вот кто придумал эту систему? Как так можно?

На даче не было интернета, и посмотреть, как это сделать проще в тот момент не представлялось возможным!

Снял, отсоединил мотор дворников от трапеции, разобрал и был в шоке! Шестерни в моторе пластиковые! Они тупо перетерлись о стальной шкив, … причём стёрлись напрочь! Немного поразмыслив, решил проехать по ближайшим магазинам в поисках ремкомплекта, либо нового мотора дворников!

Немного напрягаясь и вспоминая, что по правилами запрещена эксплуатация автомобиля с неисправными стеклоочистителями со стороны водителя, а так же поглядывая за изменениями погоды, проехал около 6 магазинов с запасными частями, из которых только в 1?! была трапеция и мотор для механизма стеклоочистителя на Приору! А о ремкомплектах, они и слышать не слышали…

В результате поставил всё обратно, что потребовало ещё около 2х часов мучений, трёх этажного мата и проклятий в неисправном состоянии, вернулся в Нижний и приехав в сервис поменял механизм в сборе за 3000 т.р вместе с работой мастера( от которого я услышал много знакомых слов аля *ля это кто придумал?! У них, откуда руки растут?! Это чё за машина вообще. по ходу выполнения работ по замене механизма) И тут примерно в середине апреля с хорошим настроением направляясь с утра на работу пошел мелкий моросящий дождь… как не в чём не бывало, пытаюсь включить датчик дождя сидя в пробке, а тут хрен?! Они просто не шевелятся…мотор омывайки работает, а дворники не сдвинулись не на шаг! Благо дождь прекратился, а на следующий день был выходным, я приготовился к разборке заново! На этот раз уже наблатыкавшись снятие механизма заняло не более 15 мин. На самом деле вынут трапецию на машине с климат контролем просто- для начала снимаем жабо, снимаем расширительный бочок для антифриза- просто откидываем из креплений, затем отсоединяем мотор от механизма трапеции прямо на машине, следом трапеция легко вынимается.

На этот раз причиной отказа дворников послужила заклинившая трапеция, пришлось выбивать молотком,

а потом заново нарезать резьбу на шкиве водительского дворника, обильно смазав трапецию Литолом она заработала просто прекрасно!

Но при установке я как понял после окончательной сборке неправильно присоединил направляющую дворников к мотору теперь водительский дворник примерно на 1 см не доходит до той зоны, которая им раньше очищалась а останавливается в нижнем положении на 2 см выше чем положено, на днях думаю снова разобрать обшивку т. к при разборке дворников обнаружил что требуется поменять либо проклеить нормальным двусторонним скотчем жабо- в некоторых местах стандартный скотч начал отклеиваться. Отпишу тут о регулировке дворников и попутно о замене/проклейке жабо.

Сейчас говорят появились механизмы дворников фирмы БОШ, может быть кто-нибудь устанавливал? Поделитесь впечатлениями от работы этого механизма?

P.S на следующий день после ремонта начались двухдневные прерывистые дожди… Ладно хоть что механизм не отказал в ситуации когда надо было куда то срочно ехать либо на трассе при поездке на длительные расстояния…

Как самостоятельно ликвидировать неисправности очистителей?

Когда владелец LADA Kalina включает привод стеклоочистителей, мотор работает, а дворники отказываются двигаться, то придется заменить втулки. Для этой цели демонтируется трапеция дворников, которую прикрывает декоративная пластмассовая панель. Место расположения узла (трапеции) – непосредственно под лобовым стеклом. Ремонт стеклоочистителя производится, используя ремкомплект трапеции стеклоочистителя в нижеприведенном порядке:

• откручиваем крепеж щеток и снимаем их в комплексе с поводками;
• затем демонтируем декоративную протекционную панель, для чего запасаемся ключом типа «Торкс Т20»;
• переходим к снятию самой трапеции, которая удерживается на лобовом кузовном элементе посредством гайки и пары болтов, используем по необходимости ремкомплект трапеции стеклоочистителя;
• далее потребуется отсоединить питающие магистрали узла от АКБ;
• теперь можно снимать узел в сборе.

Если прибегнуть к замене втулок без съема трапеции, то создается риск деформации шарниров, что приведет к некорректной работе щеток. Разрушенная втулка сразу выдаст себя, поэтому смело приступаем к «операции». Элемент удаляется посредством кусачек. Перед монтажом новой втулки вместе со стопорной шайбой потребуется предварительно разогреть ее в кипятке, что позволит беспрепятственно надеть указанный элемент на шарнир. Также перед установкой кольца смазываем втулку подходящим веществом, к примеру, литолом.

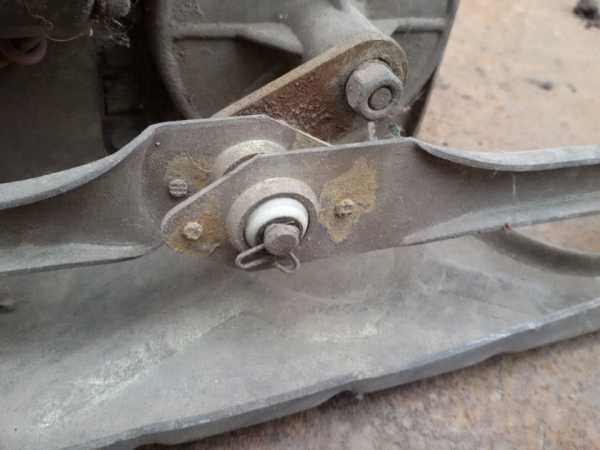

Ремонт трапеции

Во время ремонта необходимо очистить все элементы трапеции от грязи и осмотреть шпильки. Если на их ребрах обнаружен износ, придется менять трапецию. Ремонт трапеции заключается в замене пластиковых колпачков. Для этого вам понадобится ремкомплект и кипяток. Сначала разберите трапецию, используя в качестве рычага монтировку или мощную плоскую отвертку. После этого срежьте старые пластиковые колпачки. Если не получается срезать, воспользуйтесь бокорезами и откусывайте от колпачков по кусочку, пока не получится вытащить их из тяг трапеции. Также можно подержать концы трапеции в кипятке, достаточно 2 – 3 минут, после чего вытолкните колпачки из посадочного места.

На автомобили «десятого» семейства – ВАЗ 2110, 2111 и 2112 устанавливали три вида трапеций, которые отличались незначительными деталями. Поэтому существует вероятность, что придется подгонять либо тяги трапеции, либо колпачки. Достаньте колпачок и осмотрите. Если на нем сверху есть фиксирующий выступ, проверьте выемку под него на посадочном месте тяги. Если выемки нет, придется или срезать выступ на колпачке (не влияет на работоспособность и надежность трапеции) или пропиливать его в тяге. Если на колпачке выступа нет, никакой подгонки проводить не придется.

Очистите тягу и посадочное место, затем опустите колпачок на 10 – 15 секунд в кипящую воду. После этого он размягчится и легко станет на место. Не устанавливайте холодный колпачок, это приведет к его разрушению. После полного остывания колпачка (20 минут) тяга готова к сборке. Перед сборкой смажьте втулки графитной смазкой.

Проверьте исправность электромотора. Для этого отсоедините его от трапеции (необходимо открутить гайку крепления) и подключите к автомобильному аккумулятору. При работе он должен издавать негромкое жужжание. Если вы не знаете, как присоединить моторчик к аккумулятору, то подключите его к разъему питания. Включайте различные режимы работы электромотора в течение 10 – 15 минут. После этого пощупайте его. Если мотор нагрелся, необходимо заменить его. Специалист по электротехнике может попытаться восстановить это устройство, но обычным водителям и автолюбителям необходимо менять его.

Ремонт трапеции с помощью ремкомплекта

Если в старой детали просто износилась втулка, необязательно менять всю трапецию. Достаточно просто отремонтировать её с помощью ремкомплекта. Как правило, в нём есть всё необходимое. Для ремонта трапеции также придётся извлечь её. При снятии рычагов дворников, нужно стараться действовать предельно аккуратно, иначе можно повредить стекло или краску на кромке капота.

Изношенные втулки.

Инструкция по установке деталей.

Новые детали.

Литол для обильной смазки узлов трения деталей.

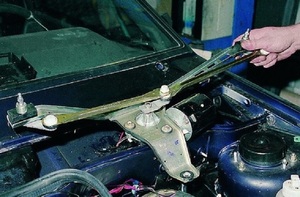

Как снять механизм стеклоочистителя

Для проведения работ по ремонту или замене необходимо знать, как снять трапецию дворников ВАЗ 2110. Для снятия трапеции необходимо подготовить ключ «10», плоскую тонкую отвертку и отвертку крестовую.

Весь процесс снятия выглядит следующим образом:

• сначала снимаются щетки стеклоочистителя (дворники);
• далее снимают пластиковые накладки и откручивают гайки крепления дворников к шпилькам трапеции;
• теперь необходимо выкрутить саморезы и боковые крепления жабо (защитная облицовка-кожух под лобовым стеклом);
• если крепления откручиваются с трудом, перед выкручиванием их нужно обработать проникающей смазкой типа WD-40;

  После выкручивания всех крепежных элементов жабо нужно приподнять, отсоединить трубки подачи омывающей жидкости от тройника и снять кожух.

• далее снимается ремень фиксации расширительного бачка, бачок отодвигается в сторону;
• теперь нужно вытянуть шумоизолирующую перегородку за бачком, вытащив трубки подачи омывающей жидкости;
• на данном этапе можно отсоединить электроразъемы электромотора;
• далее необходимо выкрутить болты крепления трапеции и электромотора;
• для извлечения трапеции необходимо подвести под дальний конец нижней тяги трапеции (по отношению к моторчику) плоскую отвертку, после чего весь механизм достаточно легко снимается;
• еще один вариант — провернуть левый край трапеции по часовой стрелке, вытащить, а уже дальше извлекать моторчик;

Пошаговая инструкция замены

Замена дворников всегда подразумевает не полную замену, а только её составляющую. Они всегда состоят из 3 основных элементов:

• металлический держатель, соединён с нижним рычагом;
• от стекла отходит нижний рычаг;
• сама резиновая щётка.

Именно щётка является расходным материалом, который необходимо часто менять. Их стоимость составляет от 300–700 руб. Оригинальная продукция будет стоить больше. Вначале необходимо определить, какие именно дворники вам больше подойдут.

Ассортимент довольно богат, модели от разных брендов: каркасные, бескаркасные, гибридные. Все они, конечно, имеют и положительные и отрицательные качества. Поэтому лучше всего руководствоваться только рекомендациями производителя автомобиля, а не советами на рынке. Они дают точные параметры, и даже описывают конкретные бренды, указывая точный номер в каталоге.

Некоторые производители, выпускающие данную продукцию сразу, ставят применимую модель и марку машины. Чтобы даже мало разбирающийся человек мог понять к какой машине применима конкретная деталь.

Перед походом в магазин произведите замеры. Потому что у большинства машин они индивидуальны и обязательно нужен замер обоих дворников. Если вы затрудняетесь самостоятельно определить вид, тогда аккуратно снимите старые щётки. Не забудьте только под рычаги дворников подложить ткань, чтобы стекло не контактировало с металлом.

Порядок операций по ремонту стеклоочистителя снятие и установка редуктора с мотором

Порядок операций по ремонту стеклоочистителя снятие и установка

Ремонт стеклоочистителя ВАЗ 2101 разборка и сборка

Порядок операций по ремонту стеклоочистителя ВАЗ 2101

1. открутите щетки дворников с держателями;
2. отключите провода с мотора стеклоочистителя и клеммы с АКБ;
3. снимите уравнители, открутив перед этим гайки крепления штуцеров рычагов;
4. демонтируйте стеклоочиститель в сборе, перед этим открутив гайки кронштейна мотора;
5. возможно вам поможет верстак, что бы снят моторедуктор с кронштейна крепления, после чего проведите разборку рычажного привода;
6. установка стеклоочистителя после ремонта проводится в обратном порядке.

После того как вы провели ремонт стеклоочистителя, нужно его подключить, чтобы он сделал несколько рабочих циклов. Щетки дворников должны быть установлены (в нижнем положении) – 50 мм от уплотнителя стекла. После проведения полной сборки проверяем что у нас получилось, если требуется то проводим регулировки.

Ниже  рассмотрим как разобрать, а потом собрать электрический мотор стеклоочистителя и его редуктор.

Замена трапеции

Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому предварительно полезно слить ее часть в заранее подготовленную посуду.

Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем

Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока. Все, работа завершена

Установка новой трапеции производится в обратном порядке.

Как снять трапецию двориников

Для снятия трапеции понадобятся:

• ключ на 10;
• тонкая плоская отвертка;
• крестовая отвертка.

В первую очередь необходимо снять дворники. Для этого необходимо снять пластиковые накладки и открутить гайки, с помощью которых они крепятся к шпилькам трапеции. Затем выкрутите саморезы и боковые крепления защитного кожуха (жабо) и снимите его. Если крепления не выкручиваются, обработайте препаратом WD-40. Прежде чем снимать кожух, убедитесь, что выкрутили все саморезы, болты и гайки. Если кожух не снимается, ищите крепление, которое вы не выкрутили. Приподняв жабо, отсоедините от тройника трубку подачи омывающей жидкости, после чего уберите кожух в сторону.

Снимите ремень, который поддерживает бачок радиатора и отодвиньте бачок в сторону. Затем вытащите перегородку (шумоизоляцию), которая расположена за бачком. Не забудьте вытащить из нее трубку подачи омывающей жидкости. Отсоедините электрические разъемы питания электромотора. После этого открутите болты крепления трапеции и электромотора. Чтобы извлечь трапецию, необходимо или долго мучиться, придумывая различные варианты, или подвести под дальний (относительно моторчика) конец нижней тяги трапеции тонкую плоскую отвертку и вытащите всю конструкцию как по салазкам. Также можно провернуть левый край трапеции по часовой стрелке и вытащить наружу, затем извлечь двигатель.

Установка трапеции на место

Обычно установка трапеции на место не вызывает трудностей. Вставьте ее и закрепите болтами. Не затягивайте болт крепления двигателя, возможно, электромотор придется немного повернуть, чтобы добиться четкой работы трапеции. Убедившись, что трапеция работает нормально, затяните болт крепления электромотора, установите и закрепите шумоизоляцию, жабо (не забудьте подключить трубку омывателя), и расширительный бачок. Вставьте пластиковые заглушки и установите на место, установите поводки с щетками и проверьте работу дворников на всех режимах.

Советы автолюбителей и профессионалов

1. Как поменять моторчик заднего дворника

Крепление заднего стекла авто обычно отличается от переднего. Поэтому система привода стеклоочистителя там также устроена иначе. Соответственно, ответ на вопрос, как поменять моторчик заднего дворника, тоже имеет ряд нюансов:

• Первым делом стеклоочиститель фиксируют в вертикальном положении, чтобы открыть доступ к винтам крепежа.
• Следующий этап заключается в отсоединении от механизма всех внешних коммуникаций и разборке самой конструкции. Первым делом демонтируют рычаг, затем защитный колпак поворотного валика и откручивают крепеж кронштейна.
• Невозможно снять моторчик задних дворников без освобождения багажника от обивки. Она держится на пистонах, которые требуется вынуть в тех местах, где расположена колодка подсоединения проводки к мотор-редуктору.

Отсоединить обязательно две колодки. Одна используется для подключения кабелей, вторая для шлейфов.

• После отсоединения электрической части выкрутить удерживающие двигатель винты.
• Затем можно извлечь двигатель, для чего поворачивать его вправо-влево.

Рекомендуем

2. Как проверить работоспособность моторчика дворников

Во время ремонта или осмотра с целью профилактики есть несколько способов увидеть неисправности в работе системы очистки стекол:

Щетки должны быть закреплены в держателях в нормальном положении, качаться со скоростью, соответствующей заданию, и не встречать препятствий на пути. Для диагностики электродвигателя использовать тестер. Его возможностей достаточно для обнаружения разрыва контактов, выявления некачественных соединений. Разборка механизма нужна для визуального осмотра состояния шестерен редуктора

Особое внимание уделить состоянию зубчатых колес и резьбы на валиках. Прочие же механические узлы можно оценить во время осмотра даже без разборки

Источник

Типы, конструкция и принцип работы трапеции стеклоочистителя

В первую очередь, все трапеции можно разделить на три типа по количеству щеток:

• Для однощеточных стеклоочистителей;
• Для двухщеточных стеклоочистителей;
• Для трехщеточных стеклоочистителей.

При этом привод одной щетки нельзя назвать трапецией, так как в большинстве случае он строится только на электродвигателе с редуктором без дополнительных тяг или с одной тягой. А двух- и трехщеточные трапеции имеют принципиально одинаковое устройство и отличаются только количеством тяг.

В свою очередь, двух- и трехщеточные трапеции можно разделить на два типа по месту подключения электромотора:

• Симметричные — электродвигатель располагается в центре трапеции (между щетками), обеспечивая движение сразу обеих тяг щеток;
• Ассиметричные (несимметричные) — электродвигатель вынесен за трапецию, обеспечивая ее привод дополнительной боковой тягой.

Сегодня наиболее всего распространены ассиметричные трапеции, они имеют довольно простое устройство. В общем случае основу конструкции составляют две шарнирно соединенных тяги, в шарнире между тягами и на конце одной из них установлены поводки — рычаги небольшой длины, жестко связанные с валиками рычагов щеток. Причем средний поводок может устанавливаться непосредственно в шарнирное соединение двух тяг (в этом случае из одной точки выходит две тяги и поводок), либо соединять собой тяги двумя шарнирами, а в средней части нести валик. В обоих случаях поводки расположены перпендикулярно тягам, что обеспечивает их отклонение при возвратно-поступательном движении тяг.

Валики выполнены в виде коротких стальных стержней, на верхней части которого нарезана резьба или предусмотрены шлицы для жесткой посадки рычагов щеток стеклоочистителей. Обычно валики располагаются в подшипниках скольжения, которые, в свою очередь, удерживаются кронштейнами с отверстиями под крепеж. Свободным концом второй тяги трапеция присоединяется к редуктору электромотора, который имеет простейшую конструкцию — в виде кривошипа, непосредственно расположенного на валу двигателя, или установленного на шестерне понижающей червячной передачи. Электродвигатель и редуктор собраны в единый блок, в котором также может располагаться концевой выключатель, обеспечивающий остановку щеток в определенном положении при выключении стеклоочистителя.

Тяги, поводки, валики и кронштейны механизма изготавливаются штамповкой из листовой стали либо гнутьем трубчатых заготовок, которые имеют высокую жесткость на изгиб. Шарниры выполняются на основе заклепок или пистонов, в местах шарнирных соединений устанавливаются пластиковые втулки и защитные колпачки, также может предусматриваться дополнительная смазка. Отверстия для шарниров в поводках зачастую выполняются овальными для обеспечения необходимой траектории движения щеток.

Работает привод стеклоочистителя следующим образом. При включении стеклоочистителя кривошип преобразует вращательное движение вала электродвигателя в возвратно-поступательное движение тяг трапеции, они отклоняются от своего среднего положения вправо и влево, и через поводки заставляют на некоторый угол проворачиваться валики — все это приводит к характерным колебаниям рычагов и расположенных на них щеток.

Аналогично устроены трапеции трехщеточных стеклоочистителей, в них только добавляется третья тяга с поводком, работа такой системы ничем не отличается от только что описанной.

Симметричные трапеции также представляют собой систему двух шарнирно соединенных тяг и поводков, однако поводки расположены на противоположных концах тяг, а в шарнире между тягами устанавливается дополнительный поводок или рычаг для соединения с редуктором электромотора. Для повышения жесткости и упрощения монтажа в такую трапецию может вводиться кронштейн — труба, соединяющая поводки щеток, в центральной части которой может располагаться площадка для монтажа электродвигателя с редуктором. Такая система не требует отдельного крепления поводков или валиков, что повышает ее удобство и надежность по сравнению с трапециями других типов.

Трапеции стеклоочистителей могут располагаться под или над ветровым стеклом в специальной нише (отсеке), образованной кузовными деталями. кронштейны с валиками рычагов щеток посредством двух или трех винтов (либо болтов) монтируются на кузов (заподлицо), а выводы валиков обычно уплотняются резиновыми кольцами или защитными колпачками/крышками. Электродвигатель с редуктором монтируется непосредственно на кузовную деталь или на кронштейн, идущий в комплекте с трапецией. Аналогично устанавливаются однощеточные стеклоочистители стекла двери задка.

Как ремонтируется трапеция

Ремонт проводится
редко, при поломке втулок.

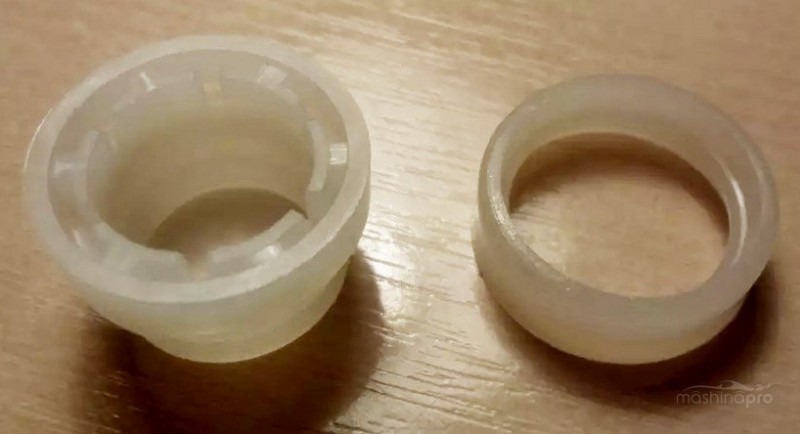

Втулки стеклоочистителя

Подобрать
их сложно, проще поменять весь механизм в сборе. Однако для некоторых автомобилей
выпускаются ремкомплекты.

Ремкомплект механизма стеклоочистителя

Запчасти
могут быть пластиковыми и алюминиевыми.

Алюминиевые запчасти стеклоочистителя

Последние
надежнее, но не всегда их можно найти. Да и не для каждого механизма они
подходят.
Ремонт
производит так:

1. Механизм разбирается (как
   при замене), трапеция извлекается.
2. Снимаются старые детали.
3. Производится замена
   износившихся втулок на новые из ремкомплекта.
4. Механизм
   собирается в обратном порядке.

Лада 2103 Green › Бортжурнал › #125 Замена трапеции стеклоочистителя ВАЗ 2101-07

Всем привет.

Года и пробег машины берут свое и узлы которые выработали свой ресурс выходят из строя. Уже давно дворники начинали заедать пока не выйдешь и не двинешь их рукой.

На прошлой недели дворники заклинили я этого не заметил, а так как был включен переключатель стеклоочистителей через него по сути шел ток короткого замыкания и контакты оплавились в нем. Что он после этого перестал выполнять свою роль.

Поэтому пришлось помимо покупки «трапеции стеклоочистителя ваз 2101-07» еще вынуждено покупать и «подрулевой переключатель (он же гитара)». За 6 лет владения этой машиной уже по счету меняю толи 4й толи 5й раз.

Новые запчасти

Вот так они замерли неделю назад

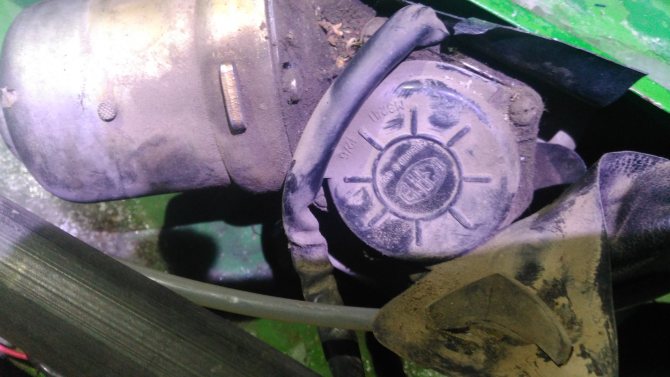

Мотор стеклоочистителя еще родной сделанный в СССР

Чтоб вытащить трапецию и мотор надо провернуть до момента когда поводки дворников остановились в верхней крайней зоне. Тогда при вытаскивании трапеция не будет цепляться своим кривошипом за площадку крепления.

На фотографиях конечно быстро все происходит. Но я много времени потратил чтоб разобраться как правильно его вытащить, даже пытался силу приложить что не дало результат. В конечном еще прошлось поискать по форумам где было по человечески написано как вытаскивать его. «Ибо читая инструкцию открутите тут открутите там хоп хоп и готово» было просто не понятно. Даже на ютьюбе про нюансы не говорили как его вытаскивать.

Когда весь механизм вытащил и перевернул увидел намотанную тряпку. Думаю она намоталась давным давно и только тормозила работу механизма.

трапеция думаю еще производства СССР

На видео видна причина клина механизма дворников.

Китайский бренд, то что было в магазине запчастей и то забрал последний

Первый раз я собрал механизм наугад и в итоге не угадал с положением работы всей трапеции и поводков дворников.

В итоге пришлось снова все снимать и разбирать и искать снова информацию по форумам ибо в инструкциях было написано «открутите тут открутите там хоп хоп и готово»

Пришлось выковыривать старые резинки крепления мотора стеклоочистителя тк на новых он ходил ходуном из-за большого паза в резинках которые не зажимались

Сверху старая, снизу новая

Для правильной сборки всего механизма нужно: 1) остановить мотор в начальном положении, те подключить к колодке включить переключатель подождать пока поработает и выключить. Когда он остановится значит это начальное положение 2) Малую тягу та что снизу и большую то что сверху надо расположить друг относительно друга параллельно и прикрутить к мотору

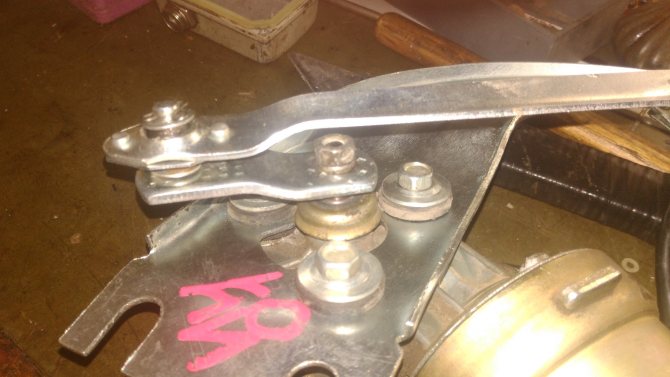

Механизм в сборе

Забыл сфотографировать концовку, но сделал видео.

Изначально я конечно начал с замены подрулевого переключателя, но так как на улице минус 20 и в железном гараже не теплее как и в самой машине. Пришлось включать электрокотел ждать пока разогреется мотор полтора часика и потом с помощью электрической помпы гонять ОЖ через печку тем самым отогревая салон. Мощности котла в 1,5 киловатта просто не хватало тк эта печка способна рассеивать тепло с мощностью 5,5 киловатт. Но то что дуло чуть теплым воздухом хватило, чтоб провода не были дубовыми да и в салоне было комфортнее относительно гаража и улицы.

Тут видно что контакты расплавили пластмассу и ушли со своего места. И самое печально-отвратительное что вся эта конструкция просто не ремонтно-пригодная

15.01.2017

Полезная информация

Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.

Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.

Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше

).

Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.

Предохранители, моторчик, наличие напряжения на клеммах

Я бы рекомендовал искать поломку в такой последовательности. Если поломка в предохранителе, то не будет работать и омыватель лобового стекла.

Изначально он 20 Ампер и жёлтого цвета. Но, как часто бывает, его могли уже и заменить.

Проверка моторчика дворников

Далее необходимо проверить наличие напряжения на моторчике стеклоомывателя лобового стекла. Моторчик находится под капотом. Если напряжение есть, то, моторчик неисправен. А учитывая ваши слова о том, что всё хуже и уже работали дворники, скорее всего он просто «подыхал» и сейчас сломался до конца!

Если напряжения нет, то необходимо проверять проводку и подрулевой переключатель. Можете подать напряжение на моторчик напрямую, чтобы убедиться в его работоспособности.

Что такое моторчик стеклоочистителя?

Все легковые, грузовые и прочие транспортные средства уже с завода обязательно оснащаются механизмами для очистки стекол, теже щетки стеклоочистителя. В стандартном виде, он представляет собой два держателя с резинками на лобовом стекле и один держатель на заднем стекле (для автомобилей с кузовом «универсал» или «хэтчбэк»). Все стеклоочистители поддерживают три режима работы, в процессе которого они передвигаются быстро, медленно или в прерывистом темпе.

Все стеклоочистители снабжаются специальным электродвигателем с редукторной передачей крутящего момента. На валу двигателя крепится два механизма предназначенных для работы стеклоочистителей. Один поворачивает дворники до определенного положения на лобовом стекле, а второй отвечает за перемещение очистителей в исходное положение. Система рычагов поддерживает стеклоочистители на протяжении всей работы.

По сути, электродвигатель вращается без остановок, а за перемещение дворников отвечает специальный механизм, который допускает их поворот и быстрый возврат в исходное положение. Этот механизм называется трапеция стеклоочистителя. Он состоит из комплекса рычагов, которые и перемещают дворники по лобовому стеклу.

Помимо стеклоочистителей, за нормальный обзор на фронтальную часть дороги отвечает и система омывания стекол. Он представляет собой бачок со специальной жидкостью, которая под действием установленного в бачке насоса, закачивается в систему и разбрызгивается на лобовом стекле

Крайне важно, чтобы эти механизмы были всегда в исправном и рабочем состоянии. Это связано с тем, что в запланированный день поездки погода может запросто испортиться и движение с неисправной системой стеклоочистителей может стать очень опасной

Принцип работы и устройство очистителя

Трапеция — это главная деталь стеклоочистительной системы, которая часто выходит из строя. Дворники начинают работать благодаря трапеции, которая переводит к ним вращательные движения, поступающие от вала электропривода. Система стеклоочистителя состоит из простой, но надежной конструкции. Сюда входят следующие элементы:

• Электродвигатель и система управления.
• Редуктор и червячный механизм.
• Трапеция.
• Рычаги, щетка, поводок.

Плавное движение щетки дворников получают через работающий электродвигатель, который передает величину усилия на стеклоочистительные поводки. Сделать величину усилия больше можно с помощью редуктора соединенным с электродвигателем. Это достигается путем снижения частоты оборотов вала. Чем частота оборотов меньше, тем на трапецию передается больше величина усилия. Благодаря трапеции две щетки работают качественно и синхронно.

Конструктивные особенности

Каждый производитель выпускает свои модели трапеций. По конструкции все устройства одинаковые, единственные отличительные черты — это разные размеры и формы деталей. Этот узел состоит из следующих частей:

• Шарниров и шарнирных чашек.
• Тяги.

Чтобы при движении щеток система сохраняла свою целостность, конструкция должна иметь определенный запас прочности. Запас прочности узла создается с помощью структурных звеньев трапеции. Какой должна быть структура звеньев, определяют специалисты с помощью расчетов.

Соединительные части трапеции изготовлены из материала, в состав которого входит полиформальдегид. Этот материал позволяет уменьшить потери из-за трения и сделать наилучшим расход энергии электропривода. Он обладает высоким уровнем износостойкости. Металлические элементы покрывают гальваническим слоем, который защищает их от коррозии.
