Замена рейки калина с эур

Демонтаж и разборка рейки на Лада Калина

Наиболее распространенной причиной стука является повышенный износ шарового соединения наконечника. Данная неисправность требует скорейшей замены указанного элемента, поскольку дальнейшее движение может стать небезопасным, и все можно выполнить своими руками, используя специальный ремкомплект.

Также возможны «закусывания» руля LADA Kalina в крайних позициях. Здесь регулировочные и ремонт рулевой рейки наделены крайней необходимостью. Если после указанных мер ожидаемый результат не наблюдается, то единственным путем будет замена рулевой рейки в сборе.Довольно распространенной причиной стука является банальное ослабление болтового крепежа на картере узла.

Конструктивные решения, присутствующие в рейке, не позволяют осуществить регулировку и подтяжку пружины без демонтажа механизма. Но замена возможна своими руками, используя ремкомплект.

Для снятия рейки потребуется выполнить такую последовательность действий.

1. Поднимаем передок автомобиля LADA Kalina, используя доступные специализированные средства.
2. Действуем в салоне LADA Kalina и выкручиваем болт, которым рулевая колонка удерживается в отрегулированном положении.
3. Снимаем оба передних колеса.
4. Откручиваем гайки поворотных рычагов и вынимаем наконечники.
5. Под капотом потребуется извлечь АКБ в паре с площадкой.
6. Вынимаем теплоотражатель.
7. Откручиваем крепежные элементы, которыми рейка рулевая с электроусилителем удерживается на кузове. Теперь узел спокойно извлекаем наружу.

Для разборки механизма потребуется обзавестись следующим инструментальным набором.

1. Специальным ключом, позволяющим регулировать рейки конструкции «ВАЗ».
2. Индикатором часового вида, с помощью которого будет отрегулирована величина зазора.
3. Плоскогубцами, отвертками и ключевыми наборами.
4. Молотком, киянкой и съемником для наконечников рулевых тяг.
5. Зубилом, штангенциркулем и малярной кистью.

Когда собраны и куплены все материалы для ремонта рулевой рейки, можно приступить непосредственно к проведению ремонтных операций.

Теперь, приступаем к последовательным операциям по ремонту рулевой рейки:

1. Подставляем тормозные башмаки под задние колеса, и снимаем ручной тормоз.

   Подставляем башмаки под колеса

2. Откручиваем болт, который фиксирует рулевой вал.

   Демонтаж болта фиксации муфты

3. Снимаем шплинты с гаек крепления рулевых тяг к поворотному кулаку.

   Вынимаем шплинты при помощи пассатижей

4. Откручиваем гайки пальцев и выпрессуем их. Если не получается вынуть руками, то следует воспользоваться монтировкой и молотком.

   Демонтаж наконечников рулевой тяги при помощи молотка и ломика

5. Отключаем ЭУР от бортовой сети.

   Отключения разъема ЭУР от бортовой сети

6. Откручиваем крепления картера рейки к кузову машины.

   Демонтаж креплений рулевой рейки

7. Не демонтируя рулевые тяги, вытаскиваем рейку через арку.

   Демонтируем рулевую рейку через арку колеса

8. Откручиваем болты крепления тяг к рейке и демонтируем их.

   Снимаем рулевые тяги

9. Срезаем хомуты крепления пыльника.

   Срезаем хомуты пыльника при помощи кусачек

10. Раскручиваем механизм ЭУР и снимаем крышку. Скорее всего, картина будет не из лучших, поскольку в пыльник попадала грязь, которая прошла по всей рейке.
11. Раскручиваем крышку подшипника и вытягиваем пружину.

    Демонтируем крышку картера рейки

Перед сборкой необходимо очистить все детали, реечный вал смазать литолом или другой похожей смазкой.

Начинаем сборку:

1. Меняем подшипники рейки.

   Устанавливаем новые подшипники

2. Заливаем Литол24 в картер и устанавливаем рейку. Сводим метки.

   Сводим метки на картере и рейке, чтобы руль стоял ровно

3. Ставим новую пружину, пластиковое кольцо и упор.
4. Прикручиваем рулевые тяги.
5. Надеваем новый пыльник.

   Надеваем новый пыльник на рейку

6. Вставляем рейку и соединяем шлицы с электроусилителем руля. Подключаем его к системе.
7. Подсоединяем рулевые наконечники к поворотному кулаку.
8. Сборка завершена и останется немного проехать и протестировать.

Рекомендации

Многие автопроизводители не рекомендуют совершать ремонтные операции по рулевой рейке, но и в тоже время выпускают ремонтные комплекты. Так, в руководстве по ремонту АвтоВАЗ, четко прописано, что выходе со строя рулевой рейки ВАЗ 1117-1119 необходимо ее заменить на новую.

Разборка рулевой рейки и ремонт при заклинивании

Если требуется ремонт рулевой рейки, то он начинается с ее разборки. При ремонте используется ремкомплект рулевой рейки. Разборка производится в определенном порядке. Для начала выкручивается регулировочная гайка, что порой требует значительных усилий. Затем извлекается упорная втулка.

Если ее извлечение затруднительно, можно киянкой произвести легкие удары по корпусу рейки. Снимаются боковые заглушки и пыльник после срезания пластмассовых крепежных элементов. Пыльник для профилактики рекомендуется заменить новым в любом случае. Из картера рейки вынимается вал с помощью ударов киянкой по корпусу.

Детали рулевой рейки: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

Внутри освобожденной полости корпуса станет заметной пластмассовая втулка, которая извлекается при помощи отвертки. Ее надо заменить новой из ремкомплекта. Из полости корпуса рулевой рейки извлекается вся старая смазка; поверхность тщательно очищается, промывается и продувается.

Наносится новая смазка как внутри корпуса, так и снаружи. Для этой цели используют литол

Особое внимание следует уделить промазыванию участков зубчатого зацепления. Осматриваются все детали рейки и, если это необходимо, заменяются новыми из ремонтного комплекта

Если произошло заклинивание руля, его необходимо снять. Эта операция для Лады Калины проводится следующим образом.

Сначала от аккумулятора отключаются подушки безопасности, ослабляются их запоры и фиксаторы. Подушки освобождаются и сдвигаются в сторону. Отсоединяются два провода звукового сигнала. На валу крепления руля, в месте, отмеченном стрелкой, делается отметка расположения руля до его снятия.

Ослабляется (но не откручивается до конца) гайка руля. При раскачивании руля из стороны в сторону его подтягивают до упора в гайку. Затем следует подровнять колеса автомобиля и обеспечить прямое расположение руля. Вынимается штифт и вставляется в блок переключателей ниже руля.

Рулевое колесо в это время должно быть обязательно зафиксировано. Далее извлекаются провода и вытаскивается руль. Проверяются все элементы, производится смазка. Сборка руля осуществляется в обратной последовательности.

Мы собрали огромную подборку видео о ремонте, тюнинге и обслуживании автомобилей ВАЗ

Делитесь фотографиями и оценивайте фотографии других пользователей

Материалы: http://expertvaz.ru/lada-kalina/remont-rulevoy-reyki.html

Основные неисправности рулевой рейки

1. Протечка сальников

Протечкой в сальниках первичного вала обычно мучаются французские и японские авто. Она происходит из-за коррозии зоны сальника.

4. Изнашивание центрального зуба управляющий рейки

Из-за того, что руль огромную часть времени остается в центральном положении, подавляющее большая часть всех нагрузок приходится на центральную часть рейки.

5. Стуки опорной втулки

Опорные втулки созданы для централизации вала в корпусе управляющий рейки, при его износе вал начинает стучать об корпус рейки.

Убрать стук в рулевой рейке LADA Kalina.

Описываются нюансы при монтаже рулевой рейки на автомобиль. Требуется помощник. Музыка .

6. Стуки поджимного сухаря

С течением времени на поверхности сухаря образуется выборка и стирается прокладка. Сухарь при этом начинает стучать о рулевую рейку, болтаясь в ее корпусе.

7. Тугой поворот руля в одну сторону

Такой эффект наблюдается при загрязнении гидравлической жидкости, внутри распределителя, при этом, образуются проточки.

8. Тугой поворот руля в обе стороны

Тут может быть много причин:

• описанные выше, проточки.
• на поршне могло разорваться тефлоновое кольцо.
• мог произойти на насосе износ рабочей пары.
• мог сломаться торсион распределителя.

Как на Калине поставить руль прямо?

После ремонта или замены рулевой рейки руль не всегда удается поставить так, чтобы он смотрел прямо, потому у многих автолюбителей возникает вопрос: как Калине поставить руль прямо? Действительно, когда при движении по прямой руль стоит прямо, то это не только приятно, но и удобно. За него просто удобнее держаться.

Чтобы затем выставить руль прямо, сначала, во время движения по прямой, сделайте отметку в верхней точке руля, а когда приедете к месту ремонта, то поставьте руль так, чтобы эта точка была в самом верху. Далее потяните на себя центральную часть руля, она отсоединится и окажется у Вас в руках.

Клеммы звукового сигнала надо отсоединить, центральную часть рулевого колеса можно отложить в сторону.

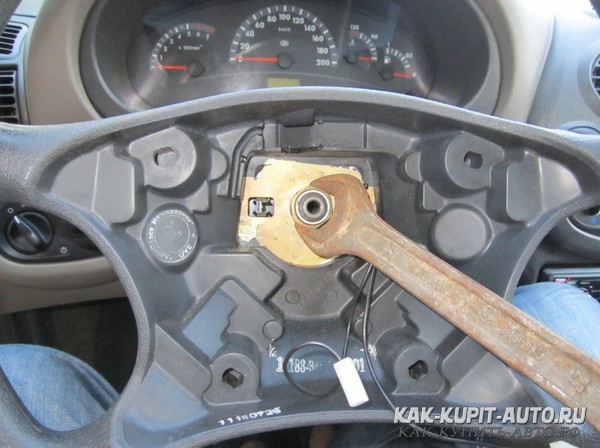

Ключом на 24 откручиваем гайку крепления рулевого колеса к рулевому валу.

Не забудьте отметить маркером положение рулевого колеса относительно вала.

А теперь берем руль двумя руками (на 9 и на 3 часа) и попеременно покачивая каждой рукой к себе и от себя, аккуратно снимаем рулевое колесо со шлицов рулевого вала. Как только руль снимется со шлицов, поворачиваем его в то положение, которое Вам нужно (то есть ставим прямо) и снова надеваем на шлицы. Теперь, при движении прямо, руль у Вас будет тоже смотреть прямо.

У меня руль слегка косил вправо, поэтому я переставил его на один шлиц влево, вот так:

Меняем ЭУР на Лада Калине

Электроусилитель руля крепится на рулевой колонке и снимается вместе с ней. Для начала необходимо обесточить автомобиль, сняв клемму аккумулятора, и расположить передние колеса прямо. Для демонтажа рулевого колеса Калины следует снять нижнюю поперечину панели приборов, отсоединить провода от блока управления ЭУР и переключателей, расположенных на колонке, после чего опустить руль на пол.

Теперь удобно отворачивать гайку болта крепления нижнего карданьчика к валу-шестерне рулевого механизма. Затем разжимаем соединение шарнира, плоской отверткой снимаем промежуточный карданчик с вала-шестерни РМ Калины и демонтируем колонку вместе с электроусилителем руля. После замены ЭУР на новый монтаж осуществляем в порядке, обратном описанному выше.

В целях безопасности замену различных узлов и механизмов следует осуществлять только на те, что разрешены производителем Калины. Есть РМ требует ремонта, его нужно проводить незамедлительно, иначе повышается риск создания опасных ситуаций на дороге. При обнаружении повреждений или наличии неустранимых неисправностей механизм подлежит замене.

Каждый автовладелец Лады Калины, рано или поздно столкнется с проблемой выхода со строя и ремонтом рулевой рейки. Конечно, эксперты и автомеханики рекомендуют менять этот элемент, но не каждому под силу купить этот элемент, поэтому ремонт – это выход.

Видео о ремонта рулевой рейки на Лада Калина:

Как устроена система управления в Калине

В рассматриваемой нами сегодня модели отечественного автопрома, рулевая рейка, если ее разбирать с технической точки зрения, является механизмом, который конструктивно выглядит как шестерня, которая в свою очередь установлена на валу и сопряжена со специальными тягами и рейкой. Благодаря этим элементам и осуществляется поворот машины, когда движение руля в определенную сторону позволяет передним колесам двигаться в том же направлении.

Современные автомобили имеют 3-и вариации реечного механизма:

• Электрический механизм рулевого управления;
• Гидравлический современный механизм;
• Механический механизм.

Итак, система управления автомобилем – электрический привод. Именно он помогает снизить нагрузку на водителя. В данном случае рост поворотного усилия осуществляется за так сказать, счет встроенного в колонку специального электрического мотора. Это устройство применяется исключительно на премиальных и соответственно люксовых автомобилях. К примеру, в нашей Лада Калина электрический механизм можно получить в качестве дополнительной опции за доплату ТОПовой комплектации.

Следующим вариантом является механизм гидравлический. Данным механизмом оборудованы Калины первой и второй генерации. Владельцы таких авто получают остроту и легкость рулевого колеса. Да и не только российские машины, но и многие иностранные современные модели оснащены именно популярным и наиболее удобным гидравлическим приводом.

Механический механизм – это самый простой в своем конструктивном плане и тоже встречается на многих машинах. В данном случае, как вы понимаете, поворот тяг будет осуществляться только за счет применения физической силы водителя. Понятное дело, что таким автомобилем управлять крайне сложно.

Помимо выше перечисленных механизмов встречается и смешанная версия – электрогидромеханическая. Она в себе соединила все самые лучшие качества электрического усилителя и гидравлического. Ее встретить можно на модели Калина Спорт.

Отметим, каждая из перечисленных нами систем обладает собственными преимуществами, и в некоторой степени недостатками, но все они с одинаковой частотой ломаются. Если поломка механической рейки управления приведет к незначительным затратам на осуществление ремонтных работ, то поломки электрики и гидравлики заставят потратить изрядно денег на ремонт. Отсюда следует, что было бы не плохо знать, как подтянуть рулевую рейку на рассматриваемом нами авто своими руками.

Как добраться до механизма регулировки рейки

Чтобы можно было все выполнить без подъемника и ямы, необходимо выполнить следующие действия для того, чтобы достать регулировочную гайку. Отсоединяем аккумулятор и аккуратно снимаем обе клеммы.

Затем приподнимаем пластмассовую подставку, откручиваем под ней еще 4 болта.

Сдвигаем эту металлическую площадку чуть вперед, чтобы она отсоединилась от корпуса воздушного фильтра.

Вы можете ее отодвинуть немного назад, чтобы получить еще больше доступа к рулевой. Это будет выглядеть следующим образом:

Теперь надо подлезть рукой под агрегат там, где отмечено желтым кружком (см.фото), только с внутренней стороны, под низом,

и нащупать там резиновый колпачок. Его необходимо извлечь, чтобы лучше надевался ключ.

Как видите, удачно вынуть его не получилось, при изъятии он лопнул пополам, поскольку сидел довольно плотно. Такого постарайтесь не повторять. Далее, берем ключ, о котором я говорил выше.

Теперь пробуем подлезть рукой под рулевую, чтобы вставить его в необходимое отверстие — оно показано на фото ниже, чтобы было более понятно, как подтянуть рулевую рейку на Калине.

Не стоит сильно ее подтягивать, поскольку вы можете переусердствовать, и тогда рулевую при поворотах может закусывать, что небезопасно. Лично на моем примере я сдвинул гайку на 30 градусов. И этого мне хватило, чтобы все стало работать нормально. Обязательно проверьте после выполнения этой процедуры, не возникают ли проблемы при повороте руля до упора. Если стуков нет, то регулировка рулевой рейки ВАЗ 2110 завершена. Сегодня мне попалась хорошая дорога для диагностики, вроде бы тишина. Но насколько всего этого хватит? Ну что ж, буду держать Вас в курсе событий!

Подтяжка рулевой рейки Калины со снятием

Потребуется

: специальный ключ для рулевой рейки Калины (подходит от ВАЗ 2110), снять рулевую рейку вместе с тягами (усами).

Закрепляем рулевую рейку в тисках, подложив бруски, чтобы она не шевелилась. Берем руками за тяги рейки (усы) и пошатыванием их, определяя величину люфта. Теперь, чтобы убрать люфт в рулевой рейке Калина следует воспользоваться специальным ключом. Вставляем его и поворачиваем его против часовой стрелки примерно на 10-15 градусов, после чего снова пошатываем усы руками. Если при очередной проверке люфт рейки остался, тогда подтягиваем рейку опять на 10-15 градусов. Так делаем до тех пор, пока люфт в рейке не исчезнет вообще.

Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует

Обратите внимание, что перетягивать рулевую рейку тоже нельзя, в противном случае руль будет тяжело вращать. После того, как рулевая рейка отрегулирована, нужно закернить гайку упора, обмяв резьбу картера

Кстати, так выглядит инструкция по регулировки рейки из сервисного руководства: Проверка зазора между упором рейки и гайкой упора

Снимите рулевой механизм с автомобиля.
Установите рейку в среднее положение, которое определяется размером (87±0,25) мм от оси шестерни до торца рейки. С помощью специального приспособления нагрузите рейку силой Р = (500±20) Н, или (51±2) кгс, на расстоянии 84 мм от оси шестерни в направлении к упору рейки.
Максимально допустимый зазор между упором и гайкой составляет 0,2 мм. Максимально допустимое перемещение Х рейки, замеренное через относительное перемещение нажимного пуансона 1, не должно превышать 0,16 мм.

Как подтянуть рулевую рейку на Калине без снятия

Несмотря на то, что в руководстве по ремонту ВАЗ 1117, 1118, 1119 написано, что для регулировки рулевого механизма его следует демонтировать, народные умельцы для экономии времени и сил подтягивают рейку прямо на машине. Самый удобный способ добраться до регулировочного болта — снизу, используя смотровую яму.

Регулировочная гайка снизу, поэтому если смотреть на нее снизу, то подтягиваем рейку по часовой стрелке, если получится добраться до нее сверху, тогда против часовой. Для определения люфта рейки используем не руки, а рулевое колесо. В остальном процесс выглядит аналогично.

Если даже после регулировки снова на Калине гремит рулевая рейка, тогда ее следует заменить на новую, либо попробовать отремонтировать.

А Вы знаете, чтобы рулевая рейка прослужила дольше, следует вовремя менять пыльники.

Рулевая рейка Калина должна служить, по заверению производителя, 10 лет без поломок. Однако весьма специфические российские дорожные условия вносят в этот срок серьезные коррективы, заставляя автовладельцев периодически проводить такую процедуру, как регулировка рулевой рейки. Кроме того, разнообразные дорожные ямы и выбоины становятся причиной частых поломок системы рулевого управления Лада Калина, что заставляет владельцев данного автомобиля нести дополнительные расходы.

Замена рулевой рейки лада калина

Все модификации отечественного автомобиля Лада Калина оснащаются рулевым механизмом реечного привода с электроусилителем (ЭУР) или без него. Рулевые механизмы с гидравлическим приводом на Лада Калину не устанавливался. Лада Приора, в свою очередь, и автомобили Нива оснащались ГУРом.

Рулевой механизм

Рулевой механизм реечного типа является самым распространенным узлом управления транспортным средством для легковых авто. Главные детали такого механизма — это шестеренка и рулевая рейка.

Шестерня крепится на вал рулевого колеса и находится всегда в зубчатом зацеплении рейкой. При вращении руля, вращается рулевая колонка, вращается шестеренка, закрепленная на ней, шестерня приводи в движение рейку, которая толкает рулевые тяги и поворачивает колеса.

Схема рулевого реечного механизма1-чехол; 2-владыш; 3-пружина; 4-палец шаровый; 5-шарнир шаровый; 6-упор; 7-рейка рулевая; 8-шестеренка.

Как видно по схеме, конструкция механизма рулевого управления автомобилем проста, но она чувствительная к вибрациям во время движения по неровной дороге.1-наружный наконечник рулевой тяги; 2-резьбовая втулка; 3-внутренний наконечник рулевой тяги; 4-защитный колпак правый; 5-рулевой механизм; 6-вал-шестерня; 7-картер рулевого механизма; 8-защитный колпак левый; 9-стопорная пластина болтов крепления рулевых тяг; 10-соединительная пластина; 11-труба картера.

Реечный рулевой механизм устанавливают на переднеприводные авто. На автомобиле Лада Калина рулевая рейка помещена в алюминиевый корпус (картер). Шестерня здесь применяется косозубая и, соответственно, на рейке зубья имеются косые зубья. Угол поворота руля 720 градусов, то есть 2 полных оборота: один оборот на право до упора, второй оборот налево до упора.

Для того, чтобы все детали подвески служили как можно дольше, проезжать лежачего полицейского или «искусственная неровность» надо со скорость от 20 до 40 км/час.

На рулевых механизмах для машин Ваз Лада Калина устанавливаются рулевые реечные механизмы с разным передаточным числом.

Для обычных автомобилей устанавливается рулевое устройство с передаточном числом 4,02.

Износ деталей рулевого механизма увеличивается, если нет защиты от пыли, воды и грязи. В Калине детали рулевого устройства защищены сверху капотом, снизу поддоном, но при эксплуатации в агрессивной манере, вода, соли, грязь все же попадают на рулевую колонку.

Классификация неисправностей рулевого механизма по группам:

• большой люфт (свободный ход) руля;
• присутствие посторонних шумов, стуков и скрипов во время управления автомобилем в разных режимах (скрипеть, стучать, например, может только при повороте направо или только при подъеме в гору);
• тугой поворот руля.

Причины неисправностей:

1. Ослабились гайки крепления рулевых тяг.
2. Изношены рулевые наконечники и сайлентблоки.
3. Ослабились гайки крепления всего рулевого механизма (РМ).
4. Появился большой зазор между гайкой и регулировочной рейкой.

Устранить неполадки протяжкой болтовых соединений, заменой наконечников и сайлентблоков.

Если руль на автомобиле Калина стало крутить очень трудно, то причинами этого могут быть:

1. Изношены подшипники верхней опоры стойки верхнего кардана рулевой колонки (РК).
2. Изношена или повреждена опорной втулки рейки механизма рулевого управления.
3. Сломалась телескопическая стойка передней подвески.
4. Не работает электроусилитель руля (ЭУР).
5. Низкое давление в передних колесах.

Пятую причину можно легко устранить своими руками. Для устранения других причин неполадок, придется обратиться к автослесарю или изучить устройство, порядок замены самому.

Есть еще рулевые механизмы червячного и винтового видов. Некоторые интересуются, можно ли вместо штатного реечного механизма управления автомобилем поставить механизм другого принципа действия. Ответ: можно то можно, но надо ли? Лучше не изменять заводскую конструкцию на столько ответственных узлах, как узел управления машиной.

Регулировка и настройка рулевой рейки

При появлении признаков не нормальной работы рулевого механизма, следует сделать диагностику, визуальный осмотр. Проверить болтовые соединения. Часто бывает, что гайки откручиваются, поэтому периодически надо делать протяжку болтов.

Рейка рулевая («Калина»): снятие детали с авто

Итак, с чего начинать работу? Первым делом нужно поддомкратить переднюю часть автомобиля и зафиксировать задние колеса специальным упором. Далее садимся в салон и откручиваем болт шлицевого соединения колонки. На «Калине» он находится в районе педального блока, поэтому приготовьтесь к непредвиденным трудностям.

Продолжаем ремонт рулевой рейки. «Калина» после демонтажа передних колес подвергается снятию гаек поворотных кулаков. Также следует провести подготовку в подкапотном пространстве. Здесь снимаем клеммы с аккумулятора и вынимаем АКБ вместе с площадкой и теплоотражателем. Дальше необходимо открутить гайки, которые прижимают крепление рейки к кузову. Все, теперь рулевая рейка («Калина» ВАЗ) успешно разобрана. Вынимаем ее из автомобиля и помещаем на ровную площадку.

Теперь вторая часть ремонта. Тут нам не обойтись без тисков, так как в них будем зажимать кожух рулевой рейки. После этого следует подвигать рейку влево-вправо, таким образом мы продиагностируем ее на наличие люфта. Если он есть, пробуем подтянуть гайку пружины. Будьте внимательны – затягивать ее нужно не более чем на 10 градусов, после чего снова проверять устройство на люфт. Так продолжаем до тех пор, пока полностью не устраним проблему. Помните, что если пружина будет сильно перетянута, вращать руль станет очень трудно, даже с гидроусилителем.

Снятие рулевой рейки Калины

Перед тем, как снимать рулевую рейку с Калины, я загнал машину в гараж капотом к дверям, и немного сместил переднюю часть вправо, оставив слева свободное пространство, чтобы без проблем вынуть рейку через проем в арке левого переднего колеса. В идеале, слева от переднего левого колеса должен быть хотя бы метр свободного пространства.

Руль сразу поставьте прямо. Переднее левое колесо можно сразу приподнять, хотя можно сделать это и позже. Необходимым является только поднятие левого переднего колеса, а нужно это для того, чтобы достать рейку через проем между аркой колеса и моторным отсеком. Теперь открываем капот, отверткой ослабляем хомуты воздуховода между воздушным фильтром и двигателем, снимаем воздуховод, а свободные теперь отверстия, на время ремонта, затыкаем чистой тряпкой. Далее снимаем аккумулятор (накидные ключи на 10 и на 13 мм) и площадку под аккумулятором (ключ на 13 мм).

Внимание! Чтобы не сломать ключ-трещотку, не рекомендуется срывать с его помощью сильно затянутые болты!

Когда площадка откручена, оказывается, что к ней снизу прикреплены два провода. Их необходимо освободить, а поможет нам в этом ключ на 10 мм. Вот как выглядит крепление уже без проводов:

Чтобы не повредить провода и разъемы РХХ и ДПДЗ, их рекомендуется сразу отсоединить.

Теперь очень важный момент! Прямо сейчас обработайте 4 шпильки крепления рейки к кузову «вэдешкой» или керосином — пусть резьба отмокает. Может оказаться, что гайки прикипели (приржавели) и тогда Вы без труда можете свернуть шпильку, вырвав ее из кузова. В этом случае Вам обеспечена настоящая проблема, по сравнению с которой обычный ремонт рейки – просто цветочки. Кстати, если есть возможность, облейте эти гайки «вэдешкой» или керосином еще за пару дней до ремонта.

Для удобства работы, откручиваем верхнюю гайку крепления термозащиты к кузову, а саму термозащиту слегка отгибаем в сторону двигателя.

Вот теперь можно снимать стопорную пластину с болтов внутренних наконечников рулевых тяг. Этот стопор предотвращает откручивание болтов. Вставляем плоскую отвертку между стопором и соединяющей болты пластиной и сдвигаем пластину со шляпок болтов.

Когда стопор с болтов снят, можно их откручивать, вот здесь-то нам и пригодится мощный ключ с длинной рукоятью и с головкой на 17 мм. Лично мне удалось сдвинуть болты с места, лишь усилив рукоять полуметровой стальной трубой. После откручивания болты надо вынуть, а рулевые тяги просто положить вниз на термозащиту.

Продолжаем демонтаж рейки с автомобиля. В первую очередь закляните в салон, под педали

Пока руль стоит прямо, обратите внимание, где находится болт фланца и как расположена проточка на валу, рулевой рейки. Именно так распложены болт и проточка при прямом положении руля, именно так их надо будет поставить при установке рейки на автомобиль

Рекомендую сделать отметки на валу и фланце, например маркером, и даже сфотографировать их. Позже все это поможет Вам установить рейку так, чтобы при движении по прямой руль находился в среднем положении.

Теперь поверните руль на четверть оборота вправо и накидным ключом на 13 мм полностью открутите, и достаньте из отверстия болт фланца рулевой рейки

Еще раз обратите внимание на положение прорези фланца и проточки на валу рулевой рейки. При сборке надо будет вернуть их в исходное положение

Внимание! Теперь самый ответственный момент. Вы должны открутить гайки с четырех шпилек, которые крепят рулевую рейку к перегородке между салоном и моторным отсеком, но сделать это надо очень аккуратно

Не забывайте: шпильки очень слабо держатся за кузов и даже при небольшом усилии могут отломиться.

Еще раз обработайте резьбу керосином или WD-40 и начинайте откручивать гайки ключом-трещоткой, при этом держа ключ буквально двумя пальцами. Надеюсь, Вам удастся сдвинуть с места, а затем и открутить все гайки, не повредив ни одну из шпилек. Если же Вы переусердствовали, то Вам придется найти болт, аналогичный шпильке, но подлиннее, просверлить отверстие в салон и вставить его изнутри. Возвращаемся в салон и мощной отверткой выдвигаем вал рулевой рейки из фланца.

Рейка должна отсоединиться от рулевой колонки и вывалиться в моторный отсек, если этого не происходит, то ей можно слегка помочь: в моторном отсеке, используя монтировку, отжать рейку от моторного щита.

Доставать рулевую рейку будем через проем над левым колесом, поэтому левую переднюю часть автомобиля необходимо поднять домкратом. Колесо откручивать не надо, да и поднимать высоко тоже нет необходимости, главное, чтобы проем оказался выше колеса. Вытаскиваем рулевую рейку вот таким образом:

Электрические неисправности электроусилителя

При устранении электрических неполадок, необходимо обязательно скинуть клемму с аккумулятора. Эту процедуру необходимо производить при любых электротехнических работах в автомобиле.

Отказ работы

Случается такое, что при повороте ключа в замке зажигания снова включается значок, сигнализирующий о неисправности в ЭУР. Возможная неисправность – поломка электродвигателя привода усилителя. Такую неисправность реально устранить самостоятельно при наличии знаний в электрике. Если вы не в состоянии провести ремонт электродвигателя, то рекомендуется заменить его другим.

Отказ работы может быть также в случаях:

• Прогорел предохранитель. Однако, замену предохранителя рекомендуется производить только после устранения причины его перегорания. Предохранитель предназначен для защиты электрической цепи от коротких замыканий. При замыкании проводов они нагреваются, и плавкая вставка плавится, разрывая электрическую цепь. Вероятно, в цепи имеется перехлест проводов и их дальнейшее замыкание. Устраните причину и только после этого меняйте предохранитель.
• Плохой контакт в местах соединений, в результате – отсутствие питания в цепи усилителя. Поправьте контакты, или проведите зачистку мест соединений проводов.

Датчик скорости

Один из самых уязвимых элементов системы – это датчик скорости. Это электрическое устройство, которое предназначено для управления электроприводом усилителя на различных скоростях.

Дело в том, что применение ЭУР на большой скорости может стать причиной ДТП, так как малейшее вращение руля приведет к сносу автомобиля с дороги. Этот датчик считывает показания спидометра и при увеличении скорости ослабляет усилительное действие ЭУР. Таким образом, получается, что на большой скорости ЭУР работает так же, как и при использовании механического усилителя.

Основная неисправность датчика – его отказ. При отказе датчика, усилительная схема не получает показания спидометра и усилитель отключается. После этого загорается специальный значок на панели приборов (руль с восклицательным знаком). В этом режиме усилитель работает без электропривода и не препятствует работе рулевого управления. В этом случае нужно просто снять предохранитель F31 в блоке слева от руля, чтобы полностью отключить цепь до замены датчика скорости.

В итоге, чтобы исправить эту проблему, необходимо просто поменять датчик скорости.

Механические неисправности

К механическим неисправностям ЭУР относятся различные повреждения конструкции усилителя, его заклинивание, деформация и перелом. В случаях, с механическими неисправностями, электроусилитель подлежит только замене.

Ремонт, цена

Подтяжка — это достаточно простой и быстрый путь, но часто это бывает только частичное, временное решение проблемы. Ведь появление люфта может быть вызвано разными причинами — может быть повреждён пыльник, могут протечь прокладки и мало ли что ещё, то есть велика вероятность, что рулевая рейка работает насухую. В этом случае есть риск, что через небольшое время после подтяжки она может просто заклинить. Поэтому дефектовка рейки будет весьма кстати, хотя бы внешний осмотр, он позволит убедиться в том, что не повреждены пыльники и гофрированный кожух.

Если есть подозрения на необходимость ремонта, взвесьте, сможете ли вы осилить его самостоятельно. Приготовьтесь к тому, что целый день вам придётся провести в интересных позах, к тому же для выполнения некоторых операций вам понадобится помощник. А знаете ли вы, как установить рейку так, чтобы руль встал ровно? Если нет, то рискуете попасть на повторную работу по установке.

Альтернатива — СТО. За ремонт с вас там возьмут в районе 3500 рублей, 200 рублей стоит ремкомплект и ещё 200 уйдёт на пыльники и прочее.

Самый лёгкий вариант — купить новую рейку, это в комплекте с тягами порядка 6000 рублей, есть, конечно, рейки с наворотами ( короткоходные, спортивные и пр.), эти стоят порядка 10000 рублей, выбор за вами.

Любите и уважайте вашу рулевую рейку и она ответит вам тем же!

Выводы

Как показывает опыт ремонт рулевой рейки Лада Калина с электроусилителем руля реально провести своими руками. Конечно, эта процедура займет день, а может и два. Главное не спешить и выбрать все детали качественные и правильные. Подшипники рекомендуется устанавливать новые, поскольку даже если отсутствует люфт, то неизвестно спустя какое время он может появиться.

Добро пожаловать! Рулевая рейка – неотъемлемая часть рулевого механизма, позволяющая колёсам вращаться. С её помощью усилие, которое вы прикладываете на руле, передаётся через рулевую рейку на колёса, облегчая при этом ваши усилия. На некоторых машинах вместе неё присутствует рулевой редуктор (на классике), выполняет ту же роль, однако выглядит совершенно по-другому и работает имеет отличный принцип работы.

Примечание! Вам понадобятся следующие инструменты: плоская отвёртка, острый нож, торцевые ключи, смазка WD-40. По возможности приобретите в автомагазине консистентную смазку, она поможет избежать ржавчины на гайках крепления рейки. Бывает, гайки настолько закисают, что WD-40 с ними не справляется – в итоге сорванная резьба на шпильках, высверливание и приваривание новых. Лучше позаботьтесь о профилактике.

Местонахождение рулевой рейки

Находиться в подкапотном пространстве, прикреплена гайками к кузову автомобиля. На фото видно её на переднем щите, закрывающем подкапотное пространство и салон. Место поиска указано стрелкой. Смотреть нужно в ту сторону, куда повернут руль.

Когда менять?

С небольшим стуком поможет справиться подтягивание (об этом в статье: Регулировка рулевой рейки на ВАЗ). Так можно поездить некоторое время до появления очередного стука – снова подтянуть. До третей регулировки доводить не стоит – проводим замену рейки. В противном случае вы можете столкнуться с заклиниванием, например из-за предельного износа или неправильно проведённого ремонта. Поэтому не доводите рейку до сильно убитого состояния. Ниже представлен видеоролик, просмотрев который вы научитесь различать стук (еще говорят, люфтит) и определять необходимость замены.
