Настройка актуатора сцепления тойота королла

Принцип работы актуатора турбины

Сегодня многие водители стараются усовершенствовать базовые характеристики автомобиля без кардинальных вмешательств. Улучшить тяговые характеристики машины можно с помощью турбонаддува. Больший объем сожженного топлива увеличивает давление и количество выхлопных газов. Поэтому для корректной работы двигателя требуется сброс повышенного давления воздуха. Эту задачу как раз и решает актуатор турбины. По факту, это промежуточное звено между турбокомпрессором и двигателем.
На сленге у автолюбителей актуатор может также называться вестгейт или вакуумный регулятор.

Принцип работы актуатора весьма прост. При увеличении скорости мотор начинает работать на повышенных оборотах. Давление выхлопного газа растет и появляется необходимость провести его мимо колеса турбины. В этот момент и вступает в работу актуатор, открывая клапан и пропуская отработанные газы через себя, тем самым позволяя закачать больше воздуха в клапаны.

Причины выхода из строя актуатора сцепления

Самая частая поломка актуатора – заклинивание втулок вала червячной передачи. По задумке, они должны обеспечивать свободное вращение осей в механизме выжима сцепления. Поверхность втулок покрыта тефлоном для уменьшения силы трения, но уже по истечении 80–100 тыс. км пробега этот слой разрушается. Это негативно влияет на работу механизма в целом. В конечном итоге в один «прекрасный» момент силы трения во втулках без тефлона становятся непреодолимыми для элеткромотора, сервопривод перестает функционировать и заклинивает. Результат – механизм требует ремонта.

Во время работы компенсационная пружина, сжимаемая шестерней червячного вала, оказывает большое усилие на втулки актуатора. Эти величины достигают значений до 150 кг на каждую. А так как диаметр втулок относительно мал, нетрудно догадаться, что, испытывая такие нагрузки, рано или поздно они могут потребовать ремонта и замены.

К тому же ось сервопривода проворачивается только в заданных пределах (небольшой угол). Смазка в этом случае скапливается в одном секторе, остальная часть пары трения (вал/втулка) работает «на сухую», что в итоге опять же приводит к необходимости ремонта.

Если в процессе эксплуатации автомобиля вы стали наблюдать проблемы, которые, вероятнее всего, связаны с приводом выжима сцепления, то можно попробовать заменить сервопривод на новый либо при наличии некоторых навыков рискнуть выполнить ремонт актуатора сцепления своими руками.

Но перед ремонтом привода сцепления надо точно знать, чем вызваны проблемы в его работе и в чем это проявляется.

Ремонт актуратора сцепления на Corolla: замена щеток моторчика

Ремонт актуратора сцепления на Corolla, в частности замена щеток моторчика – это не очень сложный процесс. В самом начале стоит сказать о том, что износившиеся щетки моторчика, так сказать, болезнь данных сервоприводов. Так что если у вас возникла ситуация, когда автомобиль встал на дороге из-за сброшенной в нейтральное положение передачи – в первую очередь стоит проверить именно актуратор сцепления.

Актуратор представляет собой несложный механизм (а точнее говоря – электромеханический), посредством которого программа переключает передачи, а также включает и выключает сцепление. Управляет всем блок управления.

Исправление ошибок

Неправильный демонтаж устройства может привести к появлению некоторых проблем. Одна из самых распространенных проблем – это взаимное рассогласование установочных мест шестеренок актуатора. Как правило, информации по устранению проблемы, в технической документации не описано. Поэтому сейчас давайте подробно разберемся в данной проблеме сами. Нечего сложного здесь нет, необходимы лишь умелые руки и некоторый уровень смекалки.

Итак, начнем. Перед началом сборки актуатора необходимо демонтировать оба датчика выбора и включения передач. После их снятия необходимо проверить состояние крепления приводов датчиков к валам зубчатых секторов. Следует убедиться в следующем:

• Проверяем, не откручены ли роторы приводов – если такая проблема есть, то закручиваем их;
• Проверяем роторы на люфт – если таковой имеется, то его также необходимо устранить.

Роторы следует надежно фиксировать. Как правило, для этого используется специальный резьбовой герметик, который надежно зафиксирует оси на своих местах. На фотографии расположенной ниже видно место расположения каждой из них.

Основной причиной невозможности выполнить синхронизацию коробки на автомобиле, а также причиной возникновения ошибки актуатора – в бортовом компьютере может служить ротор привода, который не имеет должного крепления к валу зубчатого сектора.

Если все в порядке, то переходим к рассмотрению следующего шага. Открываем доступ к зубчатому сектору и устанавливаем их четко по меткам имеющихся на шестернях. На фотографии данные метки обведены и указаны стрелочками.

После установки меток следует прокрутить зубчатые сектора в положения зацепления средних частей секторов, когда данная точка будет достигнута ее необходимо обозначить маркером.

Далее следует прокрутить зубчатый сектор вала против часовой стрелки со стороны ротора, в положение – зубья вверх перед установкой вала выбора, а также переключения передач.

После совершения данных действий, устанавливаем вал выбора передач в сам актуатор вплоть до захода шлицов внутрь промежуточного шестереночного сектора, примерно на 5 миллиметров. Прокручиваем егоза ротор привода датчика выбора передач против часовой стрелки до самого упора пластиковой шестеренки и наконец, вдвигаем вал в актуатор. Здесь ротор привода датчика, должен одновременно с перемещением вала провернуться на угол ровно в 90 градусов против часовой стрелки. Смотрим фото.

После совершения всех этих действий проверяем правильность установки вала выбора и переключения передач, а также проверяем положение зубчатого сектора. Последний должен быть совмещен с выступом корпуса вала. На фотографии все очень хорошо видно.

Убеждаемся в том, что отсутствует взаимное смещение меток нанесенных ранее. Сделать это очень просто на фотографии расположенной ниже отмечены места, которые следует проверить.

Далее необходимо установить датчик выбора передач. Для правильной установки следует выдвинуть вал выбора передач на 15 миллиметров из актуатора, после чего только установить датчик и вставить вал до упора. Прокручиваем датчик вправо до самого упора – крутить следует по часовой стрелке, вплоть до совпадения крепежных отверстий. Закрепляем датчик.

Проверяем положение метки нейтральной передачи и устанавливаем актуатор обратно на свое место. После правильной его установки, прикрепляем клемма аккумулятора и проводим пробный заезд. Если есть какая-то неисправность в переключении передач, а также в их выборе – проверяем все еще раз.

Наверх

Проверка и замена щеток

Проверить, являются ли причиной неисправности щетки, достаточно просто. Для этого придется демонтировать сервопривод. Делается это следующим образом:

• откройте капот;
• снимите клеммы с аккумуляторной батареи;
• выньте аккумулятор;
• демонтируйте площадку, на которой он располагается, открутив четыре болта крепления;
• после того как площадка будет удалена, вы увидите сам актуатор сцепления.

Далее потребуется отсоединить от него все разъемы (разъем может быть один, однако для современных моделей автомобилей характерно наличие нескольких). После того как провода отсоединены, необходимо открутить три болта, удерживающих сервопривод и демонтировать его.

Вынув актуатор сцепления, внимательно осмотрите его на предмет внешних повреждений, а затем займитесь поиском контактов моторчика – разъемов, которые были отсоединены до этого.

Затем, воспользовавшись шестигранным ключом, открутите три болта, за счет которых моторчик крепится к редуктору. После того как болты будут удалены, снимите моторчик и проверьте его исправность. Для этого необходимо подать на контакты 12-вольтовое напряжение Если двигатель не заработает, можно попробовать прижать щетки отверткой или другим предметом и повторно подключить к батарее аккумулятора. Если моторчик начинает функционировать при условии, что щетки прижаты, значит, неисправность вызвана именно ими. Если же реакции не возникает независимо от положения щеток, значит, требуется его замена на новый.

Рекомендуем

«Замена сцепления форд фокус: подробная инструкция» Подробнее Оценив моторчик визуально, разберите его на две половины, скорее всего, для этого придется приложить определенные усилия. Внутри корпуса вы увидите магниты, а также якорь крышки с подшипником и элементом питания.

Демонтировав эту часть двигателя, можно приступать к замене щеток. Для этого снимается пластиковая крышка, удерживаемая подшипником. Чтобы снять подшипник, нужно воспользоваться двухлапым доработанным съемником. Стандартные съемники не помогут справиться с задачей. Кроме того, запаситесь щеточным узлом от генератора ВАЗ.

Еще одним необходимым инструментом, без которого не обойтись при замене щеток актуатора сцепления, являются тиски. Якорь нужно вставить на место и аккуратно зажать. Лапки съемника подтачиваются до определенного размера, после чего он располагается на якоре, чтобы снять подшипник. Здесь вы столкнетесь со сложностью, заключающейся в том, что вал съемника не упирается в якорь. Справиться с этой проблемой можно, просто подложив ключ. В целях безопасности лапки съемника нужно стянуть скотчем или изолентой, тогда они будут точно зафиксированы на подшипнике. Гаечный ключ послужит рычагом, с помощью которого и будет сниматься подшипник.

После демонтажа подшипника наступает очередь удаления пластиковой крышки. Для этого нужно просто снять ее, предварительно вытащив якорь.

Убрав старые щетки, замените их на новые, тщательно припаивая каждую щетку к контактам на разъеме. Делается это при помощи паяльника, олова и канифоли. Сама пайка производится с соблюдением необходимых правил. Прежде чем приступить к ней, провода требуется очистить, удалив с них налет, следы окисления и т. п. Эта работа должна быть выполнена качественно, поскольку в процессе эксплуатации автомобиля актуатор сцепления подвергается вибрационным нагрузкам, что в итоге приведет к обрыву плохо припаянных проводов.

Заменив щетки, соберите актуатор сцепления в обратном порядке и оцените его работу в процессе эксплуатации автомобиля. Выполненные действия справятся с неисправностью и продлят жизнь двигателя.

Ремонт актуаторного устройства

Ремонт актуатора сцепления Corolla E150 позволит стабилизировать работу робота. Порядок проведения ремонта своими руками.

Проверить сцепление

Для этого нужно разогнать транспортное средство до 50–60 км/ч, перевести робот в режим ручной регулировки и включить пятую передачу. При этом нужно максимально выжать педаль газа и проследить, чтобы стрелки спидометра и тахометра двигались синхронно. Это свидетельствует об исправности сцепления.

Определить ошибку актуатора

Для определения возможных ошибок необходимо остановить машину, перевести робот в нейтральное положение, выключить стояночный тормоз и систему зажигания. С помощью SST соединить контакты TC и CG блока DLC3. Далее надо включить систему зажигания, при этом педаль тормоза следует отпустить. Запустится диагностическая система. Все лампы приборной панели замигают, а в случае появления ошибки появится красная шестерня, которая будет мигать с определенной периодичностью. Если же ошибок не обнаружено, то моргание будет без больших перерывов.

Снять и разобрать ММТ

Для того чтобы устранить неисправность актуатора, его необходимо снять. Подобраться к механизму можно лишь через снятие аккумуляторной батареи и ее площадки. Затем стоит разъединить фишки с двигателя и датчика. После можно снимать непосредственно актуатор (он крепится на трех болтах).

Далее отсоединяется двигатель от актуатора, а внутреннее пространство механизма очищается от пыли и грязи.

Замена щеток должна осуществляться с особой осторожностью, так как при осуществлении данного процесса возможны новые поломки. Сразу же надо проверить мотор актуатора сцепления Corolla 150, для этого надо просмотреть проводку

На ней не должно быть налета, грязи и «застарелости». Если же присутствует неприятный запах гари, значит, сгорел моторчик актуатора, и следует осуществить его замену.

Далее можно разбирать ММТ. Для этого нужно открутить крепежные элементы датчика, также стоит запомнить точное расположение этой детали. После того как датчик был снят, надо обнаружить пластинку с усиками, она крепится на гайках, которые нужно открутить. Для определения верности процесса разборки шток ставится в определенное положение. Для этого необходимо взять отвертку и прокрутить в пазу приводного моторчика крутящийся элемент. Шток должен быть предельно сжат внутрь.

После можно демонтировать крепежные элементы и вскрывать крышку ММТ. Далее раскручивается и вытаскивается приводной шток. Необходимо почистить механизм от старой смазки и вычистить блок от грязи и пыли.

После очистки необходимо продиагностировать ММТ на факт наличия возможных поломок. Одним из наиболее простых методов диагностики является следующий: надо вытащить пружину и для проверки собрать весь механизм. Чаще всего изнашиваются втулки, также наиболее распространенной проблемой является некачественно изготовленный привод. Поэтому перед покупкой нового актуатора следует задаться вопросом: где делают этот важный механизм?

Произвести установку устройства

Во время сборки все комплектующие устанавливаются в обратном порядке. При этом необходимо сделать смазку всех втулок, подшипников и червячного вала. После установки актуатора шток ставится в предельное наружное положение и «заводится» на пол-оборота. На усики ставится датчик, после деталь поворачивается по часовой стрелке, это необходимо для фиксации датчика крепежными элементами. После надо смазывать вилку сцепления, установить привод, фишки на мотор и приводной датчик.

В конце останется лишь установить аккумулятор и провести регулировку положения сцепления.

Диагностика «робота» Тойота.

Роботизированная КПП Тойота сочетает комфорт АКПП и Цену почти МКПП, при чем, достаочно надежна. Проблемы с роботом чаще всего связаны с особенностями эксплуатации и вождения. Большинство поломок роботизированной коробки передач определяются с помощью компьютерной диагностики РКПП. По полученным кодам выявляют неисправности электрической части, а также проблемы в механике.

Диагностика робота Тойота Королла, Тойота Аурис включает в себя:

• визуальный осмотр;
• проверку работоспособности коробки-робота в различных режимах;
• считывание кодов неисправности из блока управления КПП;
• просмотр параметров работы всех электронных и электрических систем КПП в реальном времени;
• контроль уровня трансмиссионной жидкости и наличия в ней мелких металлических частиц, свидетельствующих об износе деталей коробки;
• проверку работы исполнительных устройств КПП.

Комплексная диагностика позволяет точно установить характер неисправности и определить наиболее эффективный вид ремонта роботизированной трансмиссии на Toyota.

Ремонт актуатора Тойота Королла

Актуатор Тойота Королла в разобранном виде

Полная замена актуатора сцепления очень дорогое удовольствие. Поэтому рекомендуется выполнить ремонт актуатора Тойота Королла своими руками.

Первый этап подготовки это проверка сцепления. Разгоняем автомобиль до 50-60 километров/час, переключаемся в ручной режим и включаем пятую скорость. При этом нажимаем газ в «пол», если движение стрелки тахометра совпадает со стрелкой спидометра, то сцепление, скорее всего в полном порядке. После данной проверки переходим непосредственно к ремонту.

Определение ошибки ММТ Toyota Corolla

Блок DLC3 с контактами CG и ТС

Останавливаем автомобиль, переводим в положение «N», затем выключаем зажигание и стояночный тормоз. При помощи «скрепки» SST соединяем контакт TC и CG блока DLC3 (как на фото). При включении зажигания уберите ногу с педали тормоза. Произойдет запуск системы диагностики (все лампочки на панели начнут моргать). При возникновении каких-либо ошибок будет моргать «красная шестеренка» с периодичностью и интервалом. Если нет проблем, то моргать будет без длительных промежутков.

Как снять актуатор Тойота Королла?

Для того, что бы добраться к актуатору, нам понадобится снять аккумулятор и площадку под него. Затем разъединяем фишки с датчика и двигателя актуатора. Непосредственно снимаем сам актуатор (необходимо открутить 3 болта).

Первое, что нужно сделать, так это отсоединить двигатель от механизма. Чаще всего внутри находится много пыли и грязи, которые нужно очистить. Выполняем проверку щеток, при необходимости делаем замену (если длина менее трех миллиметров). Для определения нежно ли менять моторчик или нет, осмотрите всю проводку (она должна быть свежей, без налета и не приятного запаха гари).

Разборка актуатора Toyota Corolla

Когда привод у нас в руках начинаем разборку его элементов. Открутите крестовидной отверткой крепежи датчика (обязательно запомните положение, в котором он размещен). Под датчиком находится пластинка с усиками, (гайки на шестерку) необходимо открутить. Затем, что бы наш процесс шел в правильном направлении, нужно выставить положение штока. Для этого возьмите отвертку и покрутите крутящийся элемент в пазу, где находится моторчик привода. Тем самым вы начнете регулировать шток. Выставляем его в положение максимально сжатого внутрь.

Пружина актуатора Тойота Королла

Теперь можно откручивать все болты по кругу и вскрывать крышку. Что бы вытащить шток привода, раскручиваем его и достаем. Удаляем смазывающее и прочищаем весь блок. Делаем диагностику всех элементов и выявляем неполадки. Проще всего вытянуть пружину и собрать (для проверки) весь комплект для проверки. Чаще всего это износ втулок или проблема с самим приводом. Но у каждого по-разному, выявлять причины неисправности нужно индивидуально.

При сборке заменяем смазывающее (температурные характеристики масла -40°С до +250°С). Выполняем обратную процедуру по сбору всех элементов актуатора.

Когда актуатор полностью собран, устанавливаем шток в максимальное положение наружу и «заворот» делаем на пол оборота. На усики устанавливаем датчик и делаем его поворот по часовой стрелке, что бы отверстия болтов элемента совпадали с корпусом. Вилку сцепления хорошо обрабатываем универсальной консистентной смазкой и устанавливаем привод с зазором 5 – 9 миллиметров. Далее делаем установку фишек на двигатель и датчик привода, затем устанавливаем крышку и непосредственно сам аккумулятор.

Выполнение данной процедуры на первый взгляд покажется не легким процессом. Возможно, первый раз будет сложно и не понятно. Но вы наберетесь опыта и будете знать лучше свой автомобиль. Тем более, когда самостоятельно устанавливаешь ремкомплект актуатора сцепления Тойота Королла, это сэкономит деньги и еще чуть-чуть приблизит вас к познанию автомобиля.

Распространенные проблемы с актуатором Тойота Королла

Пожалуй, самая часто встречаемая проблема это отсутствие «помощи при старте», затем — «рывки и удары при переключениях скоростей», а также «перегрев сцепления». Что касательно рывков, то автоматическая трансмиссия, а точнее электроника ЭБУ, адаптируется под стиль езды водителя. Поэтому заметить какие-либо не исправности в актуаторе – очень сложно. Перегрев сцепления выявить очень легко: не приятный запах горелого, да и еще на панели загорается «красная шестеренка» с сопровождением звукового сигнала, а также периодически зависает коробка в положении «N».

» data-medium-file=»https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960-700×662.jpg» data-large-file=»https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960.jpg» svg+xml,%3Csvg%20xmlns=%22http://www.w3.org/2000/svg%22%20viewBox=%220%200%20535%20506%22%3E%3C/svg%3E’ data-src=»https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960-700×662.jpg» alt=»ММТ Тойота Королла» width=»535″ height=»506″ data-srcset=»https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960-700×662.jpg 700w, https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960-768×726.jpg 768w, https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960-150×142.jpg 150w, https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960.jpg 920w» data-sizes=»(max-width: 535px) 100vw, 535px» />

ММТ Тойота Королла

При возникновении самой распространенной ошибки р0810, настоятельно не рекомендуется самостоятельно проводить инициализацию ЭБУ. Вы можете сбросить все настройки (якобы перезагрузить их), но это повлечет за собой массу не желательных поломок. В любом случае инициализация ЭБУ – запрещается!

Последствия, которые будут негативно влиять при инициализации ЭБУ:

1. Повышенный износ сцепления, так как ЭБУ обновит все свои данные, и не будет учитывать износ диска. Также ЭБУ установит новую точку отсчета, соответственно получаем не сходства в работе диска сцепления.
2. При увеличенном износе увеличивается вероятность всех отклонений связанных с ММТ. Замедляется скорость перемещения диска, что в последствии приведет к нежелательной ошибки р0810.
3. Последний этап износа диска сцепления приведет к частичному отказу ЭБУ. Ваш автомобиль не будет передвигаться или в лучшем случае движение будет с огромными затруднениями.

Тойота Королла 2006-2008 года укомплектована ММТ 89530-12290. Это, скорее всего самый несовершенный актуатор, который когда-либо был установлен на модели данных годов. Поэтому владельцы Toyota Corolla 2006-2008 чаще всех сталкиваются с трудностями в эксплуатации ММТ.

Если вы покупали подержанный автомобиль и не знаете, какой версии у вас ЭБУ, все что вам нужно, это снять нижний бардачок. Если смотреть с водительской стороны, номер будет виден на корпусе кузова.

Toyota Corolla — Модернизация актуатора сцепления

Всем привет! Сегодня я Вам расскажу о том как я модернизировал актуатор (сервопривод сцепления) на своей короллке и что этому предшествовало.Начнем! Одним чудесным морозным ранним утром я вместе со своей семьей очередной раз поехал на работу. Проехав некое расстояние по утренним пробкам на очередном светофоре моя колесница отказалась меня везти дальше выдав на панели приборов злосчастную шестеренку

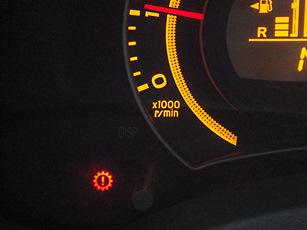

та самая шестеренка и моргающую букву N. После манипуляций с диагностическим разъемом (как описано в первой записи моего бортжурнала) о чудо она поехала и даже довезла до работы, но счастье продлилось не долго, ровно до следующего час пика по следованию в сторону жилища. Теперь же повозка ни каким манипуляциям не поддавалась. После буксировки до парковки и разборки в виде снятия аккумуляторной батареи далее площадки под ней на 8-ми болтах на 12

Полный размерснято крепление аккумулятора ключом на 10 и клеймы аккумулятора также ключом на 10, далее сама аккумуляторная батарея

Полный размер6 болтов на 12

Полный размер2 болта 12

вот мы добрались до цели

Полный размерВот он тип в облике аткуатора)))

Вскрытие показало, что в виду черезмерного износа щеток электромотора актуатора и сопутствующих физических процессов произошел его перегрев с расплавлением лака которым залит ротор и как выяснилось дальше произошло межвитковое замыкание обмотки ротора.

Полный размерВот то что осталось от щеток

Полный размеростаток щеток Далее вскрывался сам актуатор фото выкладывать не буду так как их и так полно в просторах интернета, расскажу что там увидел, а увидел износ, опять же черезмерный втулок вала и в следствии этого происходил перекос вала и возрастающая нагрузка на электромотор, повышение силы тока до 25А на электромоторе и отключение его контролером (с извещением кучера об этом в виде шестеренки на панели приборов).

По прошествии времени в раздумьях, осмыслении сложившейся ситуации и прочтя тонну информации принял решение ремонтировать, а вернее модернизировать актуатор сцепления

Полный размерАктуатор тойоты короллы, аурис, королла версо.План был таков отдать на завод и с помощью координатно-расточенного станка на местах расположения втулок скольжения (подшипников скольжения) расточить и вмонтировать подшипники как рассказыватся . В процессе работ и консультаций план был доработан. На выходе получилось в место 2-ух подшипников 3-и (нижний 9-26-8 200 руб., верхние 2 шт. 9-17-4 по 200 руб.). Вал в оригинале 9.8 мм. требует шлифовки до 9 мм. Расточка под подшипники на верхней крышки производилась со стороны расположения датчика. С помощью шайб было отрегулировано осевое смещение. Цена вопроса 4000 руб. Электромотор я купил Б/У за 3000 руб. так как у нового цена уж больно кусается 9600 руб

Полный размерэлектродвигатель новый электромотор комплектуется именно такПравда этому предшествовал неудачный ремонт старого электродвигателя на который я затратил аж 1700 руб.После сборки и установки все на свои штатные места по меткам булевар поехал, радость конечно была, но с повышенным вниманием на звуки и поведение автомобиля. После одного полного дня разъездов, двигатель с коробкой обучались и к вечеру все пришло в норму. Переключения плавные, появилась помощь при старте, обороты холостого хода выровнялись в районе 600 — 700 об/мин

Переключения плавные, появилась помощь при старте, обороты холостого хода выровнялись в районе 600 — 700 об/мин.

Продолжу с первых слов этой статьи.Одним чудесным морозным ранним утром я вместе со своей семьей очередной раз поехал на работу. Проехав некое расстояние по утренним пробкам на очередном светофоре моя колесница отказалась меня везти дальше выдав на панели приборов злосчастную шестеренку! Не поверите на том де светофоре, на том же!После манипуляций с диагностическим разъемом (поджим сцепления) она поехала, но с заторможенным отпусканием сцепления. В поисках ответ в сети я прочел интересную статейку на одном из форумов из тонны флуда. Так описан сам принцип работы

в заглушенном состоянии и с выключенным зажиганием зазор между тягой и вилкой сцепления должен составлять 0,5-1 мм.

Полный размернеобходимый зазорЯ произвел регулировку как требуется и машинка сразу ожила появилось все чего не было, помощь при старте плавные переключения.Далее будет тест тест тест. Все ощущения будут записываться в мой борт журнал.Спасибо Всем за терпение в прочтении моей очередной статьи. Храни Вас Бог, Аллах, Будда от таких напастей. Всем добра!

Ремонт актуатора Тойота Королла

Актуатор Тойота Королла в разобранном виде

Полная замена актуатора сцепления очень дорогое удовольствие. Поэтому рекомендуется выполнить ремонт актуатора Тойота Королла своими руками.

Первый этап подготовки это проверка сцепления. Разгоняем автомобиль до 50-60 километров/час, переключаемся в ручной режим и включаем пятую скорость. При этом нажимаем газ в «пол», если движение стрелки тахометра совпадает со стрелкой спидометра, то сцепление, скорее всего в полном порядке. После данной проверки переходим непосредственно к ремонту.

Определение ошибки ММТ Toyota Corolla

Блок DLC3 с контактами CG и ТС

Останавливаем автомобиль, переводим в положение «N», затем выключаем зажигание и стояночный тормоз. При помощи «скрепки» SST соединяем контакт TC и CG блока DLC3 (как на фото). При включении зажигания уберите ногу с педали тормоза. Произойдет запуск системы диагностики (все лампочки на панели начнут моргать). При возникновении каких-либо ошибок будет моргать «красная шестеренка» с периодичностью и интервалом. Если нет проблем, то моргать будет без длительных промежутков.

Как снять актуатор Тойота Королла?

Для того, что бы добраться к актуатору, нам понадобится снять аккумулятор и площадку под него. Затем разъединяем фишки с датчика и двигателя актуатора. Непосредственно снимаем сам актуатор (необходимо открутить 3 болта).

Первое, что нужно сделать, так это отсоединить двигатель от механизма. Чаще всего внутри находится много пыли и грязи, которые нужно очистить. Выполняем проверку щеток, при необходимости делаем замену (если длина менее трех миллиметров). Для определения нежно ли менять моторчик или нет, осмотрите всю проводку (она должна быть свежей, без налета и не приятного запаха гари).

Разборка актуатора Toyota Corolla

Когда привод у нас в руках начинаем разборку его элементов. Открутите крестовидной отверткой крепежи датчика (обязательно запомните положение, в котором он размещен). Под датчиком находится пластинка с усиками, (гайки на шестерку) необходимо открутить. Затем, что бы наш процесс шел в правильном направлении, нужно выставить положение штока. Для этого возьмите отвертку и покрутите крутящийся элемент в пазу, где находится моторчик привода. Тем самым вы начнете регулировать шток. Выставляем его в положение максимально сжатого внутрь.

Пружина актуатора Тойота Королла

Теперь можно откручивать все болты по кругу и вскрывать крышку. Что бы вытащить шток привода, раскручиваем его и достаем. Удаляем смазывающее и прочищаем весь блок. Делаем диагностику всех элементов и выявляем неполадки. Проще всего вытянуть пружину и собрать (для проверки) весь комплект для проверки. Чаще всего это износ втулок или проблема с самим приводом. Но у каждого по-разному, выявлять причины неисправности нужно индивидуально.

При сборке заменяем смазывающее (температурные характеристики масла -40°С до +250°С). Выполняем обратную процедуру по сбору всех элементов актуатора.

Когда актуатор полностью собран, устанавливаем шток в максимальное положение наружу и «заворот» делаем на пол оборота. На усики устанавливаем датчик и делаем его поворот по часовой стрелке, что бы отверстия болтов элемента совпадали с корпусом. Вилку сцепления хорошо обрабатываем универсальной консистентной смазкой и устанавливаем привод с зазором 5 – 9 миллиметров. Далее делаем установку фишек на двигатель и датчик привода, затем устанавливаем крышку и непосредственно сам аккумулятор.

Выполнение данной процедуры на первый взгляд покажется не легким процессом. Возможно, первый раз будет сложно и не понятно. Но вы наберетесь опыта и будете знать лучше свой автомобиль. Тем более, когда самостоятельно устанавливаешь ремкомплект актуатора сцепления Тойота Королла, это сэкономит деньги и еще чуть-чуть приблизит вас к познанию автомобиля.

Ремонт актуатора сцепления Тойота Королла фотоотчет

Toyota COROLLA 2007 V. Box ROBOT — removing actuator gear selection.

На фотографии расположенной ниже видно место расположения каждой из. Поэтому перед покупкой нового актуатора следует задаться вопросом: Что такое подводки сцепления.

Особенности по обслуживанию актуатора Если у нас появилась необходимость в снятии актуатора робота, в первую очередь нам необходимо выставить рычаг переключения робота в нейтральное положение, после чего необходимо снять клемму с аккумулятора, а только после совершения этих двух действий снимать сервопривод. Определить ошибку актуатора Для определения возможных ошибок необходимо остановить машину, перевести робот в нейтральное положение, выключить стояночный тормоз и систему зажигания.

Изначально с конца года ММТ комплектовалась блоком — Ремонт актуаторного устройства Ремонт актуатора сцепления Corolla E позволит стабилизировать работу робота. Путём чтения форумов и технической литературы, выяснил, что по моим симптомам, а именно, вылет в нейтраль, с последующим ожиданием минут «остывания» автомобиля, можно было проехать дальше, до первого поворота, далее снова вылет.

Если смотреть с водительской стороны, номер будет виден на корпусе кузова. Ремонт актуатора Тойота Королла Актуатор Тойота Королла в разобранном виде Полная замена актуатора сцепления очень дорогое удовольствие.

Поэтому рекомендуется выполнить ремонт актуатора Тойота Королла своими руками.

Ремонт актуатора Тойота Королла — основные этапы работы Первый этап подготовки это проверка сцепления. После данной проверки переходим непосредственно к ремонту.

При включении зажигания уберите ногу с педали тормоза. Произойдет запуск системы диагностики все лампочки на панели начнут моргать. Если нет проблем, то моргать будет без длительных промежутков.

Как снять актуатор Тойота Королла? Для того, что бы добраться к актуатору, нам понадобится снять аккумулятор и площадку под него. Последствия сброса настроек ЭБУ Нестабильно работает сцепление: Велика опасность сильно износить сцепление — блок ЭБУ обновит показания датчиков, которые перестанут отображать реальную степень изношенности диска сцепления.

Ну а если сцепление сильно изношено, то могут возникать ошибки и поломки, связанные с роботизированной КПП. Также уменьшится скорость перемещения диска, а это приводит к появлению ошибки Р Результатом возникновения всех вышеперечисленных неисправностей является невозможность передвигаться на таком автомобиле.

Данное устройство имеет ряд несовершенств и недостатков, что, к слову, и признал автомобильный концерн. Для того чтобы узнать, какой актуатор установлен на автомобиле, необходимо демонтировать крышку нижнего бардачка, и с места водителя на кузове автомобиля можно обнаружить номер MMT, установленного на транспортное средство.
