Когда необходимо поменять ремень грм на лада гранта

Опасность неисправности ремня ГРМ для двигателя

Обрыв привода ГРМ чреват серьезными последствиями. Как минимум, откажет двигатель. И лучшим способом устранить эту неисправность будет только обращение в автосервис.

Степень тяжести последствий этой поломки зависит от того, предусмотрен ли подобный случай производителем двигателя. На некоторых моделях при обрыве ремня клапаны сталкиваются с поршнями в камере сгорания. Происходит разрушение этих элементов, после чего двигатель может стать не пригодным для ремонта.

Некоторые производители изготавливают в поршнях выемки под клапаны или делают камеру сгорания особой формы на случай обрыва ремня. В таких моторах «встречи» не происходит. И все, что нужно — это установить новый ремень и правильно настроить фазы газораспределения.

Автосервис «Авто-Мастер» (ворота № 5) заменит неисправный ремень ГРМ на вашем автомобиле с письменной гарантией качества выполненных работ! Записывайтесь к нам по номеру +7 (905) 378-74-22 или с помощью формы ниже.

Ремень привода газораспределительного механизма (ГРМ) любого современного двигателя, как правило, рассчитан на небольшой срок службы. В среднем он работает 50-100 тыс. км пробега, после чего требует замены вместе с натяжными роликами, а нередко также с водяной помпой и шкивами. Сроки замены этой важнейшей детали строго регламентированы и прописаны в инструкции по эксплуатации каждого конкретного автомобиля. Однако, слепо следуя рекомендациям производителя, можно не заметить надвигающуюся беду и нарваться на серьёзный и дорогостоящий ремонт мотора. Существует несколько признаков, что ремень ГРМ нужно срочно сменить на новый.

Почему нужно менять ремень ГРМ

Для начала разберёмся, что такое ремень ГРМ и почему его надо менять. Эта недорогая и несложная, на первый взгляд, деталь нужна для того, чтобы синхронизировать работу системы зажигания с ходом поршней и клапанов. Зубчатый ремень вращается на шкивах коленчатого и распределительного (или распределительных) валов, параллельно приводя в движение водяной насос. Он имеет многослойную усиленную структуру и состоит из резины и нейлоновой основы. Правильное натяжение ремня задаётся специальным роликом. При обрыве ремня ГРМ на большинстве современных автомобилей впускные и выпускные клапаны встречаются с поршнями. Происходит серьёзная поломка, не совместимая с дальнейшим движением и требующая сложного дорогостоящего ремонта.

Сроки замены резинотехнического изделия и сопутствующих компонентов зависят не только от марки и модели конкретного автомобиля, но и от условий эксплуатации, которые в нашей стране весьма суровые. Однако это не мешает некоторым брендам устанавливать на свою продукцию запредельные сроки эксплуатации ремня ГРМ. К примеру, на отечественных «Ладах» данная операция должна осуществляться раз в 180 тыс. км. Эта цифра выглядит, мягко говоря, завышенной. Для сравнения, на автомобилях Renault даже самые качественные ремни от лучших мировых производителей работают 60 тыс. км в России и 120 тыс. км в условиях Европы. Эксперименты с несоблюдением этого регламента чреваты большими неприятностями.

Признаки износа ремня ГРМ

Главной проблемой, мешающей своевременно заметить надвигающуюся беду и предотвратить обрыв привода ГРМ, является затруднённый доступ к детали: в отличие от ремня навесных агрегатов, этот ремень тщательно закрыт всевозможными кожухами. Чтобы выполнить ревизию, нередко требуется частичная разборка двигателя, выполнить которую большинство автовладельцев не в состоянии. Однако помимо надрывов и трещин, видимых визуально, есть и иные симптомы надвигающейся беды. Мы попробуем перечислить наиболее часто встречающиеся.

1. Большой возраст ремня

В основном срок службы ремня ГРМ определяется пробегом автомобиля. По прошествии нескольких десятков тысяч километров он в обязательном порядке подлежит замене. Однако есть одно «но»: для этой детали критичен ещё и возраст — в среднем ремень сохраняет свои свойства не более пяти лет, после чего начинает терять эластичность и трескаться вне зависимости от пробега. Водителям, которые ездят на автомобиле относительно редко, стоит внимательно отнестись к данному моменту. Ремень состоит из материалов, подверженных быстрому старению, а значит, шутить с его возрастом не стоит. По той же причине рекомендуем в обязательном порядке менять ремень ГРМ на приобретаемых подержанных автомобилях — никто не гарантирует, что прежний хозяин соблюдал регламент и использовал качественные комплектующие.

2. Неуверенный пуск двигателя и падение мощности

Как заменить ремень генератора Гранта

Процесс замены непрост и зависит от комплектации машины: есть ли натяжитель, кондиционер. В последнем случае не обойтись без подъемника и демонтажа опоры двигателя из-за шкива муфты компрессора кондиционера.

У Гранты с кондиционером для установки нужно будет вывешивать колесо и снимать одно крепление ДВС.

Как поменять ремень на Гранте 8 и 16 клапанной без кондиционера и натяжителя

Что потребуется для работы:

• нож, если надо просто срезать старую деталь;
• вороток или трещотка с головкой 13;
• длинная крепкая проволока;
• плоская отвертка;
• напарник – можно заменить самому, но с помощником легче.

Шаг 1. Демонтаж

Машина на ровной поверхности, включена нейтралка без ручника. АКБ отсоединен.

Если старый ремень не нужен – режем его в доступном месте и вытаскиваем.

Если старый надо сохранить – делаем все до шага 3.

Замена нужна длиной 8223мм, шестиклиновой. Называется 6РК 823. ФОТО: www.zr.ru

Шаг 2. Убираем крепление генератора

Подбираемся к креплению генератора с головкой 13:

1. страгиваем на 2-3 витка нижний болт;
2. ей же полностью выкручиваем верхний болт.

В таком положении переходим к установке. ФОТО: www.zr.ru

Шаг 3. Поднимаем деталь

Прокручиваем генератор вверх. Верхнее крепление становится выше кронштейна, к которому оно прикручивается.

Прижимаем деталь к двигателю. Крепкой проволокой фиксируем. Например, подвешиваем к болту ГБЦ.

В таком положении переходим к установке. ФОТО: www.zr.ruНа данном этапе можно снять старую деталь, если не стали резать. Включаем пятую передачу и толкаем машину назад, отжимая ремень отверткой со шкива привода генератора.

Шаг 4. Установка нового

Натягиваем новый на шкивы.

Установка проходит в положении генератора, когда он прижат к двигателю. ФОТО: www.zr.ru

Включаем пятую передачу, толкаем машину назад, прижимая ремень к шкиву 1 на картинке. Здесь пригодится помощник.

Как только оденем, работаем в обратном порядке:

• отвязываем генератор;
• отжимаем его в рабочее положение;
• возвращаем верхний болт крепления, затягиваем нижний.

Замена ремня генератора на Гранте с кондиционером

Здесь сложнее. Пошагово:

1. загоняем авто на подъемник или эстакаду;
2. снимаем натяжитель;
3. скидываем переднее правое колесо;
4. подпираем ДВС и демонтируем подушку;
5. меняем нужную деталь.

Вся проблема в пунктах 5 (муфта компрессора кондиционера) и 7 (правая опора двигателя) – через них проходит наш ремень (номер 6). Остальное: 1-привод вспомогательных устройств, 2/3-натяжитель, 4-генератор. ФОТО: www.zr.ru

Что потребуется

• новый ремень маркировки 6РК 995;
• накидные ключи 8, 19;
• торцевые ключи 8, 10;
• ключи Torx T20, T27;
• трещотка с удлинителем и головками Е14, 17.

Шаг 1. Натяжитель

Машина на подъемнике или эстакаде.

Шпильки переднего правого колеса ослаблены.

Открываем капот. Снимаем клеммы с АКБ.

Находим натяжитель, достаем накидные ключи 19 и 8:

1. 19 накидываем на ходовой винт;
2. 8 держим контргайку;
3. страгиваем;
4. крутим ходовой винт по часовой стрелке – ослабляем натяжение.

Страгиваем контргайку, ослабляем натяжение. ФОТО взяты с: www.zr.ru

Нужны ключи 8, 10. Снимаем:

• центральный щиток (номера 1, 5, 7);
• правый щиток (номер 2).

Шаг 3. Колесо

Снимаем переднее правое колесо. Ключами 8, Torx t20, t27 демонтируем подкрылок по схеме.

Для работы с подкрылком нужны три разных ключа. Сняв, получаем доступ к опоре ДВС. ФОТО: www.zr.ru

Шаг 4. Опора двигателя

Готовимся снимать опору движка.

Надежно подпираем двигатель под картер – опора должна принять на себя вес ДВС.

Воротком или трещоткой с головкой Е14 откручиваем винты крепления опоры к двигателю.

Головкой 17 откручиваем винты фиксации опоры к кузову.

Снимаем опору. Убедитесь, что вес двигателя надежно перемещен на упор в картер!!! ФОТО: www.zr.ru

Шаг 5. Демонтаж и установка

Снимаем ремень со шкивов и роликов, вытаскиваем.

Установку нового проводим в обратной последовательности.

Не перепутайте винты крепления опоры к двигателю. Верхний (входит в треугольную часть) короче нижнего!
Перепутать опасно для дальнейшей эксплуатации машины. ФОТО: www.zr.ru

Итоговое натяжение регулировать настройкой натяжителя.

Lada Granta проверка и замена ремня привода ГРМ 8-клапанного двигателя

Схема привода ГРМ: 1 – зубчатый шкив коленчатого вала; 2 – зубчатый шкив насоса охлаждающей жидкости; 3 – натяжной ролик; 4 – задняя защитная крышка; 5 – зубчатый шкив распределительного вала; 6 – зубчатый ремень; А – прилив на задней защитной крышке; В – метка на шкиве распределительного вала; С – метка на крышке масляного насоса; D – метка на шкиве коленчатого вала.

Шестигранником «на 5» отворачиваем четыре винта крепления передней верхней крышки привода ГРМ.

Снимаем крышку.

Вывешиваем правое переднее колесо и включаем пятую передачу в коробке передач. Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя и осматриваем ремень привода ГРМ. При нормальном натяжении ремня…

…вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (см. фото выше) ремень необходимо заменить. Также следует поменять ремень на новый при обнаружении на нем следов моторного масла (перед монтажом нового ремня причину попадания масла на ремень нужно устранить) или при замене насоса охлаждающей жидкости.

Внимание! Выход из строя ремня привода ГРМ (обрыв и срезание зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов

км пробега или в случае обнаружения на ремне дефектов

Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов.

Далее нам следует демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов.

Во избежание повреждения датчика положения коленчатого вала необходимо снять его.

При выключенном зажигании отжимаем фиксатор колодки жгута проводов и отсоединяем колодку от разъема датчика.

Головкой «на 10» отворачиваем болт крепления датчика.

Вынимаем датчик из отверстия прилива крышки масляного насоса и откладываем его на место, где нет стальных опилок, могущих впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя – установить поршень 1-го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…

…до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ.

Чтобы убедиться в правильном положении коленчатого вала, вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления.

Риска 2 на маховике должна располагаться напротив прорези 1 шкалы на верхней крышке картера сцепления.

Перед отворачиванием болта крепления шкива привода генератора…

…просим помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

Головкой «на 17» отворачиваем болт крепления шкива привода генератора,..

…снимаем шкив…

…и шайбу.

Шестигранником «на 5» отворачиваем три винта крепления передней нижней крышки привода ГРМ

Снимаем крышку.

Накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов.

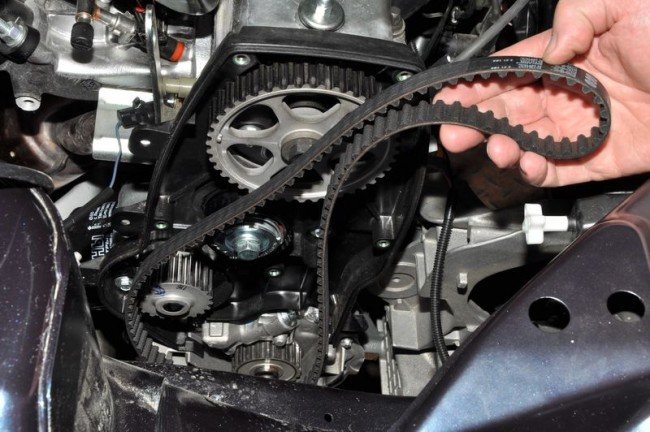

Вынимаем ремень из моторного отсека.

Внимание! После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны. Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113). Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113)

Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113).

12Читать далее »

Замена ГРМ

Эта операция может быть как плановой, так и вынужденной. В первом случае заменить ремень можно тогда, когда он отработал свой ресурс, а во втором когда были выявлены повреждения рабочего тела изделия. Подготовленный водитель может выполнить её самостоятельно. Операцию выполняют в гараже или на ровной площадке. Понадобиться набор гаечных ключей и головок. И также нужно приобрести набор ключей Torx. Работать руками придётся в стеснённых условиях поэтому понадобятся перчатки. Понадобиться автомобильный домкрат, надёжная подставка под кузов машины, противооткатные башмаки.

На 16-клапанных моторах в отличие от 8 клапанных установлены два распредвала, а не один. И также присутствует дополнительный доводной ролик для движения ремня.

Перед началом работы следует отключить клеммы от аккумулятора. Если автомобиль имеет дополнительное оборудование (кондиционер, гидроусилитель руля) придётся в первую очередь снять их приводной ремень, который не позволит произвести замену в приводе ГРМ. Для этого ослабляют натяжное устройство после чего привод вспомогательных механизмов легко снимается.

Привод механизма ГРМ закрыт защитными кожухами из пластика, которые также следует демонтировать. Понадобиться ключ Т-30 с трещоткой, которым выворачивают болты крепления сначала на верхней крышке, далее на нижнем кожухе. Снятию нижнего кожуха мешает натяжное устройство ремня привода вспомогательных механизмов, которое следует приподнять вверх. После этого механизм привода будет открыт.

Теперь требуется выставить привод ГРМ по меткам, это следует сделать для того, чтобы не допустить повреждения клапанов.

Фиксатор валов в действии

Следующим шагом будет снятие шкива на коленчатом валу двигателя. Для этого следует зафиксировать коленчатый вал в неподвижном состоянии. Можно поступить таким образом:

1. Приподнимают правую сторону автомобиля домкратом, устанавливают кузов на подставку. Колесо снимают со ступицы машины.
2. Помощник садится за руль автомобиля, включает пятую передачу, давит тормозную педаль.
3. Владелец торцовой головкой на 17 отворачивает шкив на коленчатом валу.

Далее следует освободить крепление натяжного ролика (находится с правой стороны по ходу движения машины), после чего снимают приводной ремень механизма ГРМ.

После этого при необходимости замените ролики.

Установку Ремня ГРМ выполняйте в обратном порядке.

Метки

Чтобы получить все заложенные конструкторами характеристики силового агрегата, необходимо добиться согласованной работы всех узлов и агрегатов автомобильного мотора. Клапана (впускные или выпускные) должны открываться в нужный момент. Для этого на корпусе мотора, шкивах распределительных валов, коленвала наносят установочные метки. На головке блока цилиндров стоит корпус для защиты привода ГРМ. На нём имеется две конусообразные прорези напротив которых должны стоять метки шкивов распределительных валов.

Метки распредвала 16 клапанного двигателя

На шкивах метка может быть в виде конусообразного углубления или выступом с нижней стороны венца обеих деталей. На шкиве коленчатого вала также имеется метка, которая должна совпасть с отметиной на блоке цилиндров.

Метка коленвала

Все три шкива должны полностью совпадать с установочными метками на блоке и защитном кожухе головки блока цилиндров. Шестерни распределительных валов следует зафиксировать от возможного проворачивания. Для этого имеется специальное приспособление, но можно просто забить между ними подходящий по размеру деревянный брусок.

Натяжение

Степень натяжения ременного привода регулируется натяжным роликом. Он имеет на корпусе и подвижной обойме подшипника метки, которые следует совместить после установки всех деталей привода ГРМ на свои места. Для этого можно использовать ключ или круглогубцы для снятия стопорных колец. Обойму проворачивают против часовой стрелки до совпадения подвижной и неподвижной меток на ролике, после чего можно затянуть болт его крепления.

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике:

• 11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;

  Автоматика сработает на ослабление

• 11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке.

Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали:

• Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м;
• Крепёжная гайка ролика (11183) – 30–36 Н*м;
• Крепёж шкива генератора – 105–110 Н*м.

Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта.

Особенности процесса замены

Основное отличие моторов с 16
клапанами от 8-клапанных решений – пара распределительных валов. Также
используется вспомогательный ролик, обеспечивающий лучшее натяжение ременного
привода.

Первым делом, скидываются
контакты с аккумуляторной батареи. Если на машине установлены вспомогательные
механизмы и устройства, например ГУР или кондиционер, сначала откидываются их
приводные ремни, затрудняющие доступ к основному ремню ГРМ. Снять их очень
просто, нужно лишь ослабить устройство натяжения.

На приводе механизма ГРМ находится полимерный кожух, защищающий его от внешних нагрузок. Этот кожух снимается ключом типа Т-30, которым легко выкручиваются все крепежные элементы.

Когда доступ к ремню открыт, нужно четко выставить положение привода ГРМ в соответствии с метками. Если данный этап проигнорировать, клапаны будут деформированы.

Метки на распредвалах 16 клапанного двигателя

Чтобы сделать все четко, положение привода нужно зафиксировать специальным фиксатором. Стоит деталь недорого, но избавляет от массы проблем.

при ослаблении ремня ГРМ валы могут расходиться.

Следующая стадия – демонтаж шкива
с коленвала мотора. Инструкция выглядит следующим образом:

• Правая сторона машины немного поднимается на домкрате, кузов фиксируется на подставке, демонтируется колесо.
• Помощник устанавливает коробку на пятую скорость и нажимает педаль тормоза.
• При помощи головки на 17 демонтируется шкив.

Все перечисленные действия помогают легко снять ремень. Если после снятия ремня обнаруживаются повреждения на роликах, то их также следует поменять.

После установки нового ремня действия повторяются в обратной последовательности.

Почему ремень может внезапно оборваться

В некоторых случаях даже новая деталь может вдруг порваться, причинив хозяину транспортного средства массу неудобств. Чаще всего зубья стираются из-за того, что установка ремня ГРМ Гранта была произведена неправильно. В таком случае, он ходит по шкивам и роликам криво и его зубья «съедают» металлические элементы шкивов. Другими причинами преждевременного износа могут быть:

• Плохое качество детали. В данном случае экономия может сыграть злую шутку с водителем, поэтому совершать покупку нужно в проверенных магазинах
• Неисправность помпы. Это одна из наиболее частых причин поломки. Валики помпы со временем разбиваются, образуя зазор, и смещают ось. От этого его зубцы быстро стираются и приводят к обрыву.
• Неисправность натяжного ролика. С роликом может произойти то же самое, что и с попой. Неисправность подшипника создает люфт и смещает ось натяжения.
• Утечка масла или антифриза. Попадая на ремень, технические жидкости разрушают резину, из которой он сделан, и очень сильно влияют на прочность детали
• Износ зубьев шкивов. Если шестерни распределительного или коленчатого валов сильно повреждены, это немедленно отразиться на целостности. В этом случае зубцы будут иметь расслоения на своей поверхности.

Кроме всего вышеперечисленного, к тому, что на Ладе Гранта 8 клапанной ремень ГРМ внезапно порвался, может привести банальная причина его несвоевременной замены.

Если периодичность замены ремня ГРМ Лада Гранта нарушена, то водителю следует рассчитывать не только на покупку нового, но и возможно, на полный ремонт двигателя. Причину разрыва можно диагностировать по следующей схеме:

Вывод

Рассмотренная здесь замена ремня ГРМ является простым мероприятием. Имея достаточный набор инструментов, а также зная требуемую периодичность замены указанных «расходников», выполнить ее будет под силу даже обыденному владельцу Лада Гранта, невзирая на присутствие малого опыта в плане обслуживания.

Здравствуйте уважаемые заглянувшие.Решился я таки на самостоятельную замену ремня ГРМ. Убедил меня мой друг, с которым когда-то перебирали «пятерку» до основания. Хмыкнул так… посмотрел мне в глаза, и сказал «Хули там менять, как были жигули так и остались, тока электроники напихали».В общем поменяли, вроде все нормально. Но конечно не обошлось без проблемочек, от одной я даже подумал: «Плять! Лучше бы я в сервис поехал!». Расскажу и о них поподробнеесразу дам ссылки на полезные записи, может кому пригодится, я ориентировался на них, спасибо им:www.drive2.ru/l/4618558/

Поддомкратил, снял правое переднее колесо, затем пыльники, жестянной и пластиковый.Снял крышку ГРМ, их там две. Откручивать лучше звездочкой, которую я забыл на работе, поэтому откручивал шестигранником.

На фото метки. Изначально была идея не выставлять по меткам шкивы распредвалов и коленвала, а стариковским методом — «фламастером». Это когда на ремне и шкивах рисуются отметки, потом снимается ремень и метки переносятся на новый ремень. Но это не проканало, об этом ниже.Дальше ослабляю натяжной ролик генератора-кондиционера, и откручиваю его (резьба обратная). Вот тут возникла заминка. Во-первых как я говорил выше, новый ролик оказался не тот, во-вторых ремень оказался в идеале (впрочем как и все детали, которые я заменил). Ну а в-третьих, для того чтобы снять ремень… нужно поддомкратить двигатель и открутить подушку двигателя!

Поэтому было принято решение, оставить как есть, тем более, что менять его несложно… ну кроме снятия подушки двигателя.Ну так вот, ничего не мешает (кстати, тут подумал, натяжной ролик генератора, наверное, можно вовсе не снимать), теперь можно открутить шкив. В камасутре и ссылка выше говорится о том, что нужно поставить на передачу, зажать тормоз и откручивать шкив. С автоматом такое как Вы понимаете не проканает.Пытались зафиксировать шкивы надеясь, что усилия ремня хватит, чтобы удержать шкив коленвала, хренвам . Провернули шкив, поэтому и накрылась идея с метками на ремне.Минут пятнадцать пытались найти окошко (как описано в камасутре), хренвам . Его нет вообще, можете не искать. Зато разглядели запотевший и грязнущий сапун колокола (был промыт).Идея пришла снизу — открутить стартер! Три болта и вот он, маховик который можно зафиксировать.

Зафиксировали значит, маховик, открутили болт шкива коленвала, достал ремень, открутил ролики, снял заднюю крышку ГРМ, тут ничего сложного. А вот со шкивами распредвалов пришлось повозится. Фиксатора (как в первой ссылке) в магазинах не оказалось, засунутый молоток, с деревянной ручкой, грозил остаться без ручки. Засунутая отвертка в отверстие шкива и такая та матерь помогли их открутить. А сами шкивы сняты предусмотрительно прихваченым съемником. Тут смотрите не потеряйте полумесяцы фиксаторы.

Тосол слит, тут ничего сложного, тем более сливная пробка двигателя была обнаружена за стартером, дырка колокола была заботлива заклеена скотчем.

Помпа откручена, поставлена новая. Заодно поменят маслянный фильтр, масло, свечи воздушный фильтр. Ну и все собрано в обратном порядке.Кстати, с пробкой картера возникла проблемка. С завода там стоит пробка под шестигранник из говна очень мягкого метала, и конечно в прошлый раз когда на сервисе меняли масло, новой пробки у них не оказалось, и конечно грани слизаны. Пришлось раскуроченными движениями открутить, а новую пробку (предусмотрительно купленную) в магазине мне дали не ту. Пришлось сгонять в близлежащий магазинчик и купить чудо японской техники… с магнитиком.

Не ставя верхнюю крышку завел двигатель — все в порядке. Ну а дальше по регламенту, замена салонного фильтра, топливного фильтра. Там еще (на 60 тыщах) чистка системы картерных газов, но не понял чего именно, посмотрел, два шланга один большой от картера к клапанной крышке (кстати возле хомутов потеет интенсивно). и один маленький от клапанной крышки в впускной. В общем пока оставил так. Займусь позже.
