Как подключить реле света на ваз 2106

Не работают дворники на ВАЗ

Исправность стеклоочистителей напрямую влияет на безопасность движения. Бывает, что «дворники» отказываются работать в каком-то режиме или же вообще не включаются. Почему? Стеклоочистители всех автомобилей имеют как минимум два режима работы – прерывистый и постоянный. Для удобства в этот список включаются и дополнительные варианты, например, медленная скорость постоянного режима, один взмах для быстрой очистки стекла и так далее, вплоть до регулировки паузы между взмахами.

Технически это все реализуется достаточно легко: прерывистый режим создает электронное или механическое реле в паре с выключателем внутри электродвигателя, а при постоянном движении щеток напряжение подается на тот же электрический двигатель постоянно. Рассмотрим типичные неисправности «дворников» и методы их поиска.

Дворники не работают в прерывистом режиме

Как уже говорилось выше, за прерывистый режим дворников отвечает реле-прерыватель. Оно может быть механическим (на старых автомобилях) или электронным. Соответственно, если дворники работают в постоянном режиме (который создается в обход этого реле) и не работают в прерывистом, есть повод для проверки реле.

Подготовка к правильной настройке света фар

Если вы решились выполнять регулировку фар самостоятельно домашних условиях, необходимо делать это либо в темное время суток, либо в пасмурную погоду. Это позволит значительно лучше определять углы установки оптики на глаз. Кроме того, потребуется выполнить несколько подготовительных действий:

• провести диагностику подвески, чтобы убедиться в ее исправности. Все неполадки лучше сразу устранить, чтобы добиться максимально точных результатов настройки;
• проверить давление в колесах и, если понадобиться, накачать их до нужного уровня;
• на водительское место поместить груз весом 50-80 килограммов;
• демонтировать облицовку оптики;
• полностью заправить машину, а также закрепить на специально предназначенных местах необходимый груз – домкрат, запасное колесо, используемый в поездках инструмент.

На следующем этапе вам потребуется выполнить разметку экрана. В его качестве может использоваться заранее подготовленный лист фанеры длиной 1,7-2 метра и высотой 1 метр. Кроме того, выполнять регулировку можно перед сплошной стеной или перед воротами гаража. Для максимально точной настройки желательно разметить экран таким образом, как это показано на схеме выше. Впрочем, можно обойтись и без этого, однако в данном случае вы вряд ли будете уверены в высокой точности проведения процедуры.

ВАЗ 2106, предохранители: какой за что отвечает?

Защита электрооборудования любого автомобиля осуществляется за счет предохранителей (плавких вставок). Они призваны принимать на себя перегрузки, возникающие в бортовой сети машины, и ценой собственной целостности спасать тот или иной ее элемент. Может, кто-то удивится, но в автомобилях ВАЗ-2106 предохранители также есть. Их внешний вид и конструкция, конечно, отличаются от тех, которые мы привыкли видеть в современных автомобилях, но функции они выполняют аналогичные.

В этой статье мы поговорим о том, что собой представляют предохранители ВАЗ-2106, какой за что из них отвечает, где расположен монтажный блок и как его заменить на более современный.

avtoexperts.ru

При работе двигателя температура в камерах сгорания достигает порядка 1500-2000 градусов Цельсия. Если не отбирать тепло от стенок цилиндров, то неизбежен перегрев мотора и, как следствие, дорогостоящий ремонт или замена.

Для поддержания рабочего теплового режима двигателя (+90 градусов) в любых условиях эксплуатации предусмотрена система охлаждения. Она включает в себя следующие элементы:

• Радиатор; • Расширительный бачок; • Помпу; • Термостат; • Вентилятор; • Датчики температуры и включения вентилятора; • Набор соединительных патрубков; • Радиатор печки; • Антифриз.

Пока термостат закрыт рабочая жидкость с помощью помпы циркулирует по так называемому малому кругу, охлаждая блок цилиндров и головку блока, отводя часть тепловой энергии. При открытии термостата поток жидкости начинает двигаться по большому кругу, попадая в радиатор охлаждения.

Во время движения поверхность радиатора продувается потоком встречного воздуха, снижая температуру рабочей жидкости. Однако предотвратить перегрев жидкости сам радиатор не в состоянии, например, когда авто стоит в пробках или движется длительное время с небольшой скоростью.

В помощь радиатору в систему охлаждения силовой установки и встроен вентилятор, являясь одним из ее главных исполнительных элементов, и при его отказе может возникнуть ряд нежелательных проблем.

Как работает вентилятор

На машинах старшего поколения вентилятор работал принудительно, то есть работал всегда, пока запущен двигатель, путем приводного ремня. Обычно сам вентилятор крепился на шкив помпы, связанной ремнем со шкивом генератора.

В большинстве же современных автомобилей применяется электровентилятор, либо привод с вискомуфтой (вязкостная муфта), где его срабатывание происходит автоматически от датчика включения (тарирован отдельно для каждого двигателя).

Вентилятор, это простой электродвигатель на 12В, работающий от сети авто. На его валу установлена крыльчатка, для создания потока воздуха направленного на соты радиатора. Сам вентилятор имеет крепежную рамку для соединения с радиатором.

За его срабатывание, в свою очередь, отвечает датчик включения, расположенный в одном из бачков радиатора. Он устанавливается в разрыв проводов питания электродвигателя вентилятора.

Включение вентилятора

Датчик включения вентилятора запрограммирован на определённый предел температуры, при которой происходит срабатывание его контактов, посылая питания на реле, замыкающее цепь питания вентилятора, и он начинает работать.

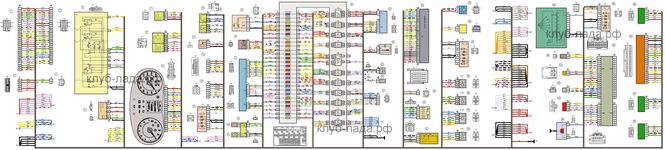

Предохранители и реле ВАЗ 2106

• №1 защищает цепи звукового сигнала, часов, стоп-сигналы, прикуривателя, фонари сигнализации открытых передних дверей. Номинал предохранителя 16А.
• №2 защищает цепи омывателя лобового стекла, стеклоочистителей (дворников), электродвигателя отопителя ВАЗ 2106. Номинал предохранителя 8А.
• №3 левые фары дальнего света, а также контрольная лампа включения дальнего света в спидометре (синего цвета). Номинал предохранителя 8А.
• №4 защищает правые фары дальнего света. Номинал предохранителя 8А.
• №5 защищает от КЗ левые фары ближнего света. Номинал 8А.
• №6 защищает цепь правых фар ближнего света. Номинал 8А.
• №7 защищает цепь ламп освещения багажника, приборов, номерного знака, прикуривателя, левый передний фонарь габаритного света и правый задний фонарь габаритного света. Номинал 8А.
• №8 защищает цепь контрольной лампы габаритного света, лампу освещения номерного знака, подкапотную лампу освещения двигателя, правый передний фонарь габаритного света и левый задний фонарь габаритного света. Номинал 8А.
• №9 защищает цепь тахометра, обмотки реле обогрева заднего стекла, лампы заднего хода, освещения вещевого ящика, контрольной лампы заряда аккумулятора, включения стояночного тормоза, уровня тормозной жидкости, управления воздушной заслонкой карбюратора, указателей давления масла, температуры охлаждающей жидкости и уровня топлива, поворота. Номинал 8А.
• №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятора. Номинал 8А.
• №11, 12,13 в базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал подбирается в зависимости от потребителя.
• № 14 служит для защиты цепи элемента обогрева заднего стекла, если такой установлен. Номинал 16А.
• № 15 электровентилятор охлаждения двигателя, если таков установлен в автомобиле. Номинал 16А
• №16 защищает цепь указателей поворота и аварийной сигнализации. Номинал 8А.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования

Всем привет сегодня хочется поговорить о блоке предохранителей и реле на автомобиле Ваз 2106. На шестёрке предохранители находятся в салоне а вот реле под капотом раскиданы по разным местам. Да кстати в салоне Ваз 2106 есть тоже реле чуть не забыл.Иногда именно предохранитель или реле может причиной неисправности того или иного элемента.

↑ Схема включения указателей поворота и аварийной сигнализации с реле-прерывателем

1 — блок-фары с передними указателями поворота; 2 — боковые указатели поворота; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — реле-прерыватель указателей поворота и аварийной сигнализации; 7 — контрольная лампа указателей поворота, расположенная в спидометре; 8 — задние фонари с лампами указателей поворота; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота в трехрычажном переключателе;

• А — к клемме «30» генератора;
• Б — нумерация штекеров в выключателе аварийной сигнализации;
• В — порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации.

Неисправности и ремонт фар

В процессе эксплуатации владелец ВАЗ 2106 не всегда замечает, что свет фар постепенно становится всё более бледным, заставляя водителя присматриваться к дороге. Причина — неизбежное через определённое время помутнение колбы лампы, поэтому специалисты рекомендуют взять в привычку регулярную замену ламп передних осветительных приборов. Если в автомобиле не горят отдельные лампы или фонари, это может быть следствием:

• выхода из строя одного из предохранителей;
• перегорания лампы;
• механического повреждения проводки, окисления наконечников или ослабления крепления электропроводов.

Если не переключается дальний или ближний свет, то, скорее всего, вышло из строя реле дальнего или ближнего света или окислились контакты подрулевого переключателя. В обоих случаях, как правило, требуется замена — соответственно, реле или переключателя. Заменить трёхрычажный переключатель необходимо и в том случае, когда не фиксируются или не переключаются его рычаги.

Специалисты рекомендуют взять в привычку регулярную замену ламп передних фар ВАЗ 2106

Как разобрать фару

Чтобы разобрать фару ВАЗ 2106 (например, для замены стекла), необходимо разогреть герметик по её периметру феном, после чего тонкой отвёрткой или ножом вынуть стекло. Фен — удобный инструмент в этом случае, но необязательный: некоторые разогревают фару на паровой бане или в духовке, хотя при этом существует риск перекалить стекло. Собирается фара в обратном порядке — наносится слой герметика и стекло аккуратно устанавливается на место.

Замена лампочек

Для замены лампы фары ВАЗ 2106 необходимо:

1. Демонтировать пластиковую накладку с помощью плоской отвёртки.

2. Крестообразной отвёрткой ослабить крепёжные винты обода, удерживающего фару.

3. Провернуть обод до выхода винтов из пазов.

4. Снять обод и рассеиватель.

5. Извлечь фару из ниши и отсоединить штекер питающего провода.

6. Снять фиксатор.

7. Вынуть лампу из фары.

Сборка конструкции после замены лампы выполняется в обратном порядке.

Корректор фар

Такое устройство, как корректор фар используется не каждый день, но может оказаться полезным, например, при движении в тёмное время суток с перегруженным багажником. Передняя часть машины при этом «задирается», и ближний свет скорее напоминает дальний. В этом случае водитель может с помощью корректора опустить пучок света вниз. В противоположной ситуации, когда корректор настроен под загруженный багажник, а машина идёт порожняком, можно выполнить обратную манипуляцию.

Если автомобиль не укомплектован корректором, это устройство можно установить самостоятельно. По типу привода корректоры делятся на гидравлические и электромеханические. Гидравлический состоит из главного цилиндра и цилиндров привода фар, а также системы трубок и ручного регулятора, который устанавливается на панели приборов. Электромеханический — из сервопривода, проводов и регулятора. Регулировка фар гидрокорректором осуществляется за счёт изменения давления рабочей жидкости (которая должна быть незамерзающей) в цилиндрах. Электрокорректор изменяет положение фар с помощью сервопривода, который состоит из электродвигателя и червячной передачи: после подачи напряжения на электромотор вращательное движение преобразуется в поступательное, и шток, связанный с фарой шаровым соединением, изменяет угол её наклона.

Видео: работа электромеханического корректора фар на ВАЗ 2106

Периодическая очистка требуется не только наружной, но и внутренней стороне фар ВАЗ 2106. Если необходимо избавиться от накопившейся за время эксплуатации грязи и пыли, можно воспользоваться одним из множества специальных чистящих средств

Важно при этом, чтобы средство не содержало в составе спирт, который может повредить напыление отражателя и оптику придётся менять. В некоторых случаях для очистки поверхности фары бывает достаточно зубной пасты или косметической мицеллярной жидкости для снятия лака

Чтобы вымыть внутреннюю поверхность фары, не снимая стекла, нужно вынуть из фары лампу, залить внутрь разбавленную чистящим средством воду и несколько раз хорошо взболтать, после чего промыть ёмкость чистой водой и просушить.

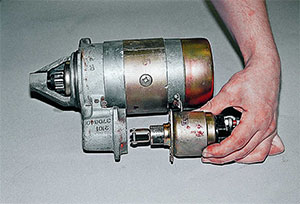

Втягивающее реле стартера ваз 2106

Суть в том, что по строению стартер не сложен, и при наличии инструкции любой автомобилист сможет разобрать и собрать его. Однако даже при такой простой конструкции, провести снятие и последующую установку втягивающего реле для многих оказывается весьма проблематично.

Первым делом нужно провести диагностику детали и выявить место поломки. Первыми на глаза механика попадается замок зажигания и реле включения, находящийся под капотом автомобиля.

Если при запуске двигателя стартер “молчит”, то, вероятнее всего, поломка кроется в этих частях. Если в момент запуска стартер тарахтит, щелкает, шумит, то очаг поломки находится в другом месте.

На всякий случай еще раз проверьте аккумуляторную батарею и при необходимости замените ее. Если после замены проблема не исчезла, то придется приступать к более серьезному ремонту.

Ремонт

Что делать если стартер и втягивающее реле не включаются.

В первую очередь проверяем зарядку аккумуляторной батареи, при необходимости подзаряжаем ее. Далее необходимо проверить состояние клемм батареи, проверьте их затяжку и если необходимо подчистите от окисления.

Произошел обрыв провода от дополнительного реле ко втягивающему, проверьте и при необходимости устраните проблему.

Вышла из строя контактная плата замка зажигания, в результате чего замок не дает напряжения в цепь питания стартера и тягового реле.

Удерживающая обмотка втягивающего реле потеряла контакт с «массой» или он стал ненадежный.

Втягивающее реле включилось, но якорь стартера не вращается.

Опять же необходимо в первую очередь проверить зарядку аккумуляторной батареи, так же проверьте состояние клемм аккумулятора, при необходимости зачистите их и подтяните.

Неисправность может так же скрываться в самом тяговом реле, а именно могли подгореть контакты включения стартера.

Снимите стартер с автомобиля и проверьте состояние щеток и щеткодержателей, при необходимости замените щетки.

В результате «разноса» обмотки, заклинил якорь стартера и поэтому при включении втягивающего реле он не крутит.

Втягивающее реле включается и выключается — стучит.

Опять же в первую очередь при определении неисправности ищем возможную причину в аккумуляторной батареи, проверяем ее зарядку и качество соединения клемм и их состояние. Устраняем все дефекты и если втягивающее не заработало как надо, то продолжаем искать дальше неисправность.

Удерживающая обмотка втягивающего реле потеряла надежный контакт с «массой».

Как снять

Далее нам понадобится минимум инструмента, а именно:

Отвертка с плоским лезвием Головка на 13 с воротком или трещоткой (рожковый или накидной ключ)

Первым делом откручиваем гайку крепления клеммы, ведущей от стартера к реле:

После чего отгибаем в сторону клемму, так чтобы она не мешалась нам:

Теперь берем отвертку и отворачиваем два болтика крепления втягивающего реле.

После чего можно вынимать данную деталь, слегка приподнимая ее вверх, чтобы освободиться от сцепления со стартером.

Где находится

— На сколько помню под капотом справа, возле воздушного фильтра. Там три реле, два рядом-ближний, дальний свет и третье реле стартера

— Питание на втягивающее реле стартера идет с замка зажигания (кл. 50 толстый красный провод)

Какие фары используются на ВАЗ 2106

Учитывая то, что производство ВАЗ 2106 окончательно прекратилось ещё в 2006 году, легко предположить, что многим деталям и элементам конструкции автомобиля, который продолжает активно эксплуатироваться российскими автолюбителями, может потребоваться замена. В полной мере это касается фар: заводская оптика ВАЗ 2106 в большинстве случаев свой ресурс исчерпала, но она достаточно легко заменяется новыми, более актуальными составляющими, прежде всего альтернативными лампами и стёклами.

Заводская оптика ВАЗ 2106 сегодня в большинстве случаев требует реконструкции или замены

Лампы

Штатные лампы чаще всего заменяют биксеноновыми или светодиодными.

Биксенон

Использование ксеноновых ламп сегодня принято считать одним из наиболее совершенных вариантов наружного освещения как импортных, так и отечественных автомобилей, в том числе ВАЗ 2106. Колба ксеноновой лампы заполнена газом, который и создаёт свечение после того, как на электроды будет подано высокое напряжение. Розжиг и штатная работа ксеноновой лампы обеспечиваются специальными электронными блоками, вырабатывающими напряжение требуемой величины. Биксеноновая технология отличается от ксенона тем, что предусматривает ближний и дальний свет в одной лампе. В числе преимуществ ксенона перед другими типами автомобильного освещения чаще всего упоминается долговечность таких ламп, их экономичность и эффективность. Недостаток ксенона — высокая стоимость.

При установке биксенона на ВАЗ 2106 можно заменить как все четыре фары, так и две из них, например, наружные (т. е. ближний свет). Чтобы почувствовать разницу между штатной и вновь установленной оптикой, чаще всего бывает достаточно двух биксеноновых ламп: уровень освещения становится таким, что отпадает необходимость покупать ещё один довольно дорогой комплект.

Использование ксеноновых ламп сегодня принято считать одним из наиболее совершенных вариантов реализации наружного освещения ВАЗ 2106

Светодиодные лампы

Ещё одной альтернативой стандартной оптике ВАЗ 2106 могут быть светодиодные лампы. По сравнению со штатными лампами «шестёрки» светодиодные более виброустойчивы и часто имеют влагозащищённый корпус, что позволяет довольно успешно эксплуатировать их в плохих дорожных условиях. Светодиодные лампы гораздо дешевле биксеноновых, а отработать могут весь срок службы автомобиля. Недостаток этого типа ламп — высокое энергопотребление.

Один из наиболее востребованных типов светодиодных (LED) ламп для ВАЗ 2106 — Sho-Me G1.2 H4 30W. Долговечность и высокая функциональность такой лампы достигается за счёт использования трёх неподвижно вмонтированных в корпус прибора светодиодов. По степени яркости лампа не уступает ксенону, использование Sho-Me G1.2 H4 30W является экологически безопасным, генерируемый луч света не ослепляет водителей встречного транспорта, т. к. направлен под углом.

Вполне приемлемой альтернативой стандартной оптике ВАЗ 2106 могут быть светодиодные лампы

Стёкла

Вместо заводских стёкол можно использовать, например, акрил или поликарбонат.

Акриловые стёкла

Некоторые владельцы автомобилей ВАЗ 2106 предпочитают устанавливать вместо штатных стёкол фар акриловые. Такие фары достаточно часто изготавливаются в частных мастерских с использованием термоусадки. Для этого, как правило, снимается гипсовая матрица со старого стекла и по ней с помощью самодельных приспособлений отливается новая фара из акрила (который представляет собой не что иное, как оргстекло). Толщина акриловой фары обычно 3–4 мм. Автолюбителю такая фара обойдётся гораздо дешевле, чем стандартная, но в процессе эксплуатации может довольно быстро помутнеть и покрыться трещинами.

Поликарбонат

Если владелец «шестёрки» выбрал в качестве материала для стёкол фар поликарбонат, он должен учитывать, что:

• этот материал является более дорогостоящим, чем, например, акрил;
• основными преимуществами поликарбоната по сравнению с акрилом являются его более высокая ударопрочность и повышенная светопропускная способность;
• поликарбонат обладает высокой термостойкостью и устойчивостью к воздействию атмосферных осадков;
• обслуживать фары из поликарбоната можно только мягкой губкой, нельзя использовать для ухода за ними абразивные материалы;
• поликарбонат примерно в 2 раза легче стекла.

Фары из поликарбоната обладают высокой термостойкостью и устойчивостью к воздействию атмосферных осадков

Назначение реле поворотников и аварийной сигнализации

Все знают, что указатели поворотов и аварийная сигнализация в процессе своей работы моргают

Это необходимо для того, чтобы привлечь внимание остальных участников движения. Мерцание ламп невозможно спутать с каким-либо другим сигналом, подаваемым с помощью световых приборов

За это явление отвечает небольшое устройство под названием реле указателей поворота. Помимо мерцания поворотников, реле обеспечивает еще одну функцию – создание необходимого звукового сигнала (щелчка), который говорит о том, что указатели поворота находятся в работе.

На «Жигулях» применялось два типа реле, которые отличаются как по своему устройству, так и по принципу действия.

• Первый тип представляет собой реле электромагнитного типа, которое крепится в подкапотном пространстве автомобиля. Основой для работы электромагнитного теплового реле служит специальная струна из нихрома, которая, нагреваясь и остывая, замыкает и размыкает цепь указателей поворота. Данные типы реле применялись на ранних моделях «классического» семейства: ВАЗ 2101-2102 и ВАЗ 2103.
• Второй тип реле стал применяться на автомобилях ВАЗ 2106 и выше. Он представляет собой электронную схему, построенную на полупроводниковых элементах схемы. Помимо полупроводников, в состав реле входит еще и электромагнит, который выполняет функции замыкания и размыкания. Частота срабатывания электромагнита (или мерцания ламп) достигается с помощью «ключа», или специальной электронной схемы.

Реле дальнего и ближнего света «шестерки»

Как уже было сказано, штатные реле дальнего и ближнего света ВАЗ 2106 абсолютно одинаковы, имеют схожие номенклатурные номера по каталогу (90.3747-10 или 113.3747-10), одного типа с реле инициации вентиляторного устройства радиатора охладительного комплекса силовой установки и могут быть заменены друг с другом.

Для подключения реле света на ВАЗ 2106 используются устройства с номенклатурным номером 113.3747, которые установлены в блоковом устройстве монтажного типа. Аналогичные устройства инсталлированы в систему для включения ЭДГ вентиляторного устройства, обогрева кормового стекла и подачи сигнальных звуков.

Напряжение инициации устройства при среднем температурном значении около 23 °С находится в пределах 8 В, а резистентность обмотки устройства при температуре 20°С составляет значение 85±8,5 Ом.

Вместо изделий под каталоговым номером 113.3747 допускается применение обновленных реле дальнего и ближнего света ВАЗ 2106 90.3747-11 в пластмассовом корпусе и с увеличенными габаритами. Также допускается замена изделий 113.3747-10 с крепежным кронштейном на гаджеты с крепежом под номенклатурным значением 90.3747-10 с одинаковыми характеристиками.

Автомобильная промышленность практикуется в выпуске реле света ваз 2106 под номенклатурными номерами 902.3747 (версия 11 — без крепления и 10 — с крепежом), используемые на инжекторных «шестерках», т.к. в устройство интегрировано добавочное сопротивление для подавления помех, подключенное параллельно релейной обмотке. У таких реле дальнего и ближнего света резистентность между разъемами «85» и «86» имеет значение 65 — 80 Ом. Они взаимозаменяемы с реле света ваз 2106 с цифрами 113.3747.
