Реле стартера ваз 2114: принцип действия, поломки и замена

Где находится втягивающее реле ВАЗ 2114?

Устройство пускателя на модели ВАЗ 2114 мало чем отличается от других автомобилей этой марки. Довольно простая конструкция пускателя двигателя позволяет служить ему долгий срок без поломок. Подклинивание и полный отказ втягивающего реле делает невозможным нормальное использование стартера. Для замены его своими руками нужно знать расположение реле. На фото ниже представлено точное расположение втягивающего элемента. На фото изображен прибор в сборе. На верхней части картинки размещен цилиндр, к которому идет силовой провод. Эта деталь и является втягивающим реле. При некоторых манипуляциях демонтаж детали занимает около 10-ти минут. Быстрая замена реле стартера ВАЗ 2114 возможна из-за удобного расположения элемента. При желании можно полностью демонтировать деталь и заняться сменой запчасти.

Назначение предохранителей

Какие стоят на ВАЗ 2114 предохранители? Электрическая схема этого автомобиля составлена таким образом, что перед всеми основными электроагрегатами стоят ЗУ, расположенные в блоке предохранителей.

Схема предохранителей ВАЗ 2114

Схема соединений этих защитных устройств изображена на рисунке.

1. F1 — номинальный ток вставки 10 А — защищает лампочки противотуманок, расположенных сзади.
2. F2 — с током 10 А — это лампочки поворота левой и правой стороны, лампочка аварийного оповещения, реле-прерыватель лампочек поворота и «аварийки».
3. F3 — с током 7,5 А — защита лампочек света в салоне и багажнике, цепи маршрутного компьютера, подсветки зажигания и лампочек торможения, сигнальной лампочки «Check engine».
4. F4 — с током 20 А — предохраняет переключатели находящиеся в цепи подогрева остекления двери багажника и элементы подогрева этого стекла, контакты «переноски».
5. F5 — с током 20 А — защищает цепи гудка-сигнала и его переключатель, а также электрический движок вентилятора охлаждающей системы.
6. F6 — с током 30 А — это цепь электростеклоподъемников и их переключатели с контактами.
7. F7 — с током 30 А — защитное устройство трех электроагрегатов — отопителя, омывателя лобового стекла и очистителя фар. Кроме того, здесь же прикуриватель, освещение «бардачка» и обмотка переключателя обогрева остекления двери багажника.
8. F8 — с током 7,5 А — это защита лампочки правой противотумки, расположенной впереди.
9. F9 — с током 7,5 А — это защита лампочки левой противотуманки расположенной впереди.
10. F10 — с током 7,5 А — защищает лампочки габаритов с левой стороны, госномера, подкапотного света, подсветки приборной доски и выключателей с рычагами отопления, а также сигнальной лампочки габаритов.
11. F11 — с током 7,5 А — предохраняет лампочки габаритов правой стороны.
12. F12 — с током 7,5 А — защитное устройство правой лампочки фары ближнего света.
13. F13 — с током 7,5 А — защитное устройство левой лампочки фары ближнего света.
14. F14 — с током 7,5 А — защищает левую фару дальнего света и сигнальную синюю лампочку включения дальнего света.
15. F15 — с током 7,5 А — защищает правую фару дальнего света.
16. F16 — с током 15 А — предохраняет лампочки и переключатель-прерыватель поворотов и «аварийки», белую лампочку заднего хода, питание блока приборов, маршрутного компьютера, обмотку генератора (при запуске), лампочки сигнализирующие малое давление масла, тормозной жидкости и стояночного тормоза, разряд аккумуляторной батареи.

Необходимый инструмент

Без инструментов демонтаж и установку новой детали не провернуть. Процедура по демонтажу втягивающего реле или стартера в сборе требует наличия простого набора ключей. Для беспроблемной работы пригодятся следующие инструменты:

1. Накидной и рожковый ключ на 13.
2. Отвертки крестообразного и плоского типа.
3. Ключ на 10.
4. Новое втягивающее устройство.

Простой набор со всеми видами ключей пригодится любому водителю, т.к. от внезапных поломок автомобилей марки ВАЗ не застрахован никто. Плюс модели 2114 в том, что ремонт большинства узлов обходится дешево, а поменять втягивающий на ВАЗ 2114 может даже начинающий водитель.

Как проверить втягивающее реле

Методов проверки втягивающего реле существует несколько. Разберем их по порядку:

• Срабатывание реле можно определить достаточно просто — в момент запуска раздается щелчок, производимый двигающимся сердечником. Этот факт говорит об исправности устройства. Если же щелчка нет — значит, втягивающее реле стартера не срабатывает. Если втягивающее щелкает, но не крутит стартер, то вероятная причина этого заключается в подгорании контактов реле.
• Если втягивающее реле срабатывает, но при этом слышно своеобразное дребезжание, то это говорит о неисправностях в одной или обеих обмотках реле. В данном случае проверку втягивающего реле стартера можно провести с помощью омметра путем измерения сопротивления его обмоток. Необходимо вытащить сердечник и возвратную пружину из корпуса, после чего попарно проверить сопротивление между обмотками и “массой”. Это значение должно находиться в пределах 1. 3 Ом. После этого вставить сердечник без пружины, замкнуть силовые контакты и измерить сопротивления между ними. Это значение должно быть 3. 5 Ом (значение зависит от конкретного реле). Если измеренное значение ниже, чем указанные числа, то можно говорить о коротком замыкании в цепи и выходе обмоток из строя.

Диагностика и причины неисправностей

В идеале узел должен быстро раскручивать маховик мотора после вращения ключа в замке зажигания. Если стартер не крутит или срабатывает, но не крутит, при этом двигатель не заводится, а на приборке будет гореть знакомый индикатор, это свидетельствует о неработоспособности устройства.

Какие могут быть причины поломки механизма, если реле не может сработать, а якорь не вращается:

1. Проблема может заключаться в окислении контактов на АКБ или самом узле, для ее решения контакты необходимо очистить.
2. Севший аккумулятор приведет к тому, что ранее срабатывающий узел откажется функционировать. В этом случае в первую очередь нужно проверить своими руками заряд аккумулятора.
3. Если на приборке горит восклицательный знак, а мотора автомобиля не может завестись, возможно, причина кроется в коротком замыкании между витками втягивающей обмотки. Если это действительно так, то единственным решением может стать только замена механизма.
4. Довольно часто автовладельцы сталкиваются с проблемой разрыва проводки в агрегате, в частности, на участке, подводящему к тяговому реле. В первую очередь необходимо проверить контакт между двумя штекерами — выключателя зажигания, а также самого электромоторчика.
5. Отсутствие замыкания между двумя штекерами — только теперь речь идет об элементах контактной части под номерами 30 и 50.
6. Проблемы в работе якоря, этот компонент может заедать. Возможность его вращения без проблем можно проверить своими руками.

Щеточный узел стартера

Если втягивающее реле работает, но при этом узел крутит слабо или вообще не крутит, это может быть обусловлено:

1. Слишком низким зарядом аккумулятора либо окислением свинцовых контактов. На приборной панели может на загораться лампа разряда АКБ, если на узел поступает слабый импульс, который не в состоянии раскрутить якорь. Поэтому даже при отсутствии индикатора на контрольном щитке заряд батареи все же стоит проверить. Кроме того, в своем автомобиле всегда нужно контролировать отсутствие окисления на контактах электроцепи, а если вы производите их зачистку, то контакты желательно смазывать.
2. Плохое соединение контактов на аккумуляторе, самом механизме или втягивающем реле. Если контакты не окислены, в любом случае нужно продиагностировать, хорошо ли затянуты контактные винты, так как слабые соединения все равно образуют плохой контакт. Следует отметить, что плохо затянутые контакты могут стать причиной короткого замыкания, а также подгорания проводки.
3. Еще одной причиной могут служить износившиеся щетки либо подгорание коллектора. Все элементы, которые вышли из строя, необходимо заменить на новые.
4. Иногда неисправность проявляется в результате замыкания якоря, в частности, речь идет об обмотке.
5. Когда вы будете поворачивать ключ, при этом на ВАЗ 2114 не будет заводиться двигатель при этом аккумулятор нормально заряжен, причина может заключаться в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. Решить неисправность позволит только замена реле.

Узел работает, якорь вращается, но при этом маховик двигателя не крутится:

• происходит пробуксовка бендикса, неисправность можно выявить путем диагностики на стенде;
• причина может крыться в неработоспособности шестеренок редукторного механизма, в этом случае последний требует замены.

Мотор запустился, но узел продолжает крутить, при этом возможен скрежет или другой нехарактерный шум либо вибрация:

• при наличии вибрации нужно произвести диагностику фиксации устройства;
• причиной может служить некорректный монтаж механизма, возможно, он установлен с перекосом;
• проблема может заключаться в треснувшей крышке, которую нужно как можно быстрее поменять;
• скрежет иногда может быть обусловлен разрушением зубчиков шестеренки одного из элементов — венца маховика, редукторного устройства или привода;
• сторонний шум может появиться из-за износа вкладышей подшипников, установленных на так называемом якоре или на приводе механизма;
• выход из строя бендикса.

Когда двигатель не заводится, а нужно срочно куда-то ехать, можно попытаться его запустить, замыкая стартер по прямой цепи. Как самостоятельно можно замкнуть стартер напрямую — смотрите на видео (автор видео — сергей цапюк).

Где Находится Реле Стартера Ваз 2115 Инжектор

где реле зажигания на ВАЗ 2115 и как его найти

После первых неудачных попыток запустить двигатель автомобиля с помощью ключа зажигания, не слыша привычных звуков стартера, большинство автовладельцев ищут причину неисправности в его поломке. Но чаще всего причиной является реле зажигания.

Зачем мне нужно реле зажигания

Этот пункт был установлен на предыдущих моделях автомобилей ВАЗ. При всем этом, о более ранних модификациях 2115 это может отсутствовать. В цепи стартера на ВАЗ-2115-01, 20, 21, 22 (инжектор, карбюратор) он находится.

В этом разделе есть разные имена: реле зажигание, запуск стартера, блокировка стартера, выключение зажигания или замок зажигания, главное реле.

Но в любом случае его назначение одно и то же — чтобы облегчить запуск двигателя и защитить стартер от износа, он отключает питание электростартера после запуска двигателя, ограничивает токи, протекающие через него, защищает от спекания контакты в замке зажигания или поворот ключа при работающем двигателе.

Кроме того, он позволяет запускать стартер при включенном электрооборудовании автомобиля и низком заряде аккумулятора.

В цепи зажигания этой модели нет предохранителей.

Таким образом, эта дешевая деталь избавляет вас от дорогостоящего ремонта и упрощает запуск двигателя.

Эту деталь не следует путать с повторителем, расположенным специально на стартере и предназначенным для управления (удлинением или толканием) механизма сцепления стартера и зубьев маховика.

устанавливать реле

настартер До 2110 года.

Признаки поломки

Если электрический стартер не поворачивается при повороте ключа зажигания, но вы слышите мягкие щелчки контактов реле, причиной неисправности автомобиля является стартер. Вы можете проверить это, прикрепив его специально к батарее в обход этого электрического реле. Если щелчки не слышны и стартер работает, пришло время изменить его.

Где реле? зажигание ВАЗ-2115? Он расположен в салоне, слева от рулевой колонки, под приборной панелью. Чтобы увидеть это, вам нужно снять панель приборов. Рядом с ним, слева от него, находится реле для включения задних противотуманных фар. Они крепятся болтами к шпильке кузова с помощью гайки «10» и расположены в специальной накладке.

Реле также управляет омывателем, автоподогревателем, отоплением заднее окно и некоторые другие слаботочные цепи. Если эти части автомобиля не работают должным образом, необходимо проверить состояние этой части.

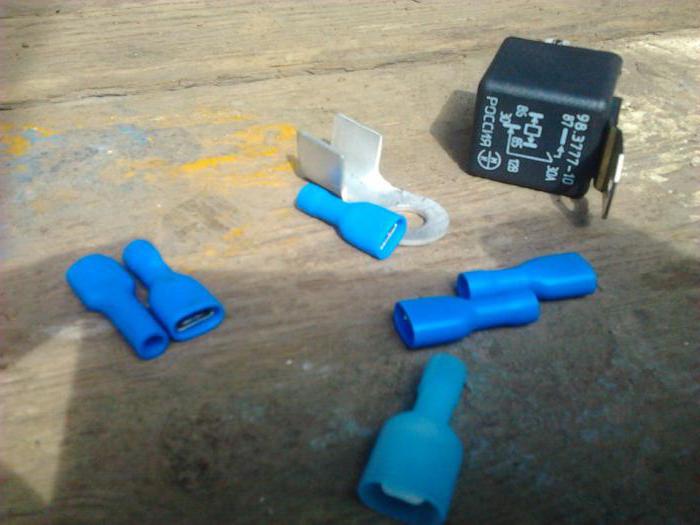

Тип электрического реле зажигания — 90,3777-10, имеет четыре контакта, управляющее напряжение — 12 вольт. При покупке нового реле будьте осторожны: пятиконтактные аналоги, рассчитанные на 24 вольт, имеют схожий внешний вид. Самостоятельный ремонт этой детали не выгоден из-за ее низкой стоимости.

Видео: «Реле зажигания ВАЗ-2115: Где он находится? «

Если установлен независимо

Предыдущий владелец автомобиля, при отсутствии такой стандартной детали, мог установить его самостоятельно. Эти монтажные комплекты продаются в автосалонах. В этом случае электрическое реле можно расположить не только в «обычном» месте. Найти его без звонка предыдущему владельцу будет непросто.

Если поломка эта деталь По дороге вы можете завести машину, замкнув контакты 87 и 30 (компоновка и компоновка основаны на схеме верхняя часть корпус реле). В этом случае использование машины разрешено без каких-либо ограничений. Но при первой же возможности обязательно удалите поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

Как заменить втягивающее реле стартера ВАЗ-2114

Теперь перейдем к процессу демонтажа и замены тягового реле «четырнадцатой». Сразу обозначим, что для этого лучше снять стартер в сборе. Так можно будет параллельно проверить состояние его щеточного узла и подшипников. Итак, процесс замены реле следующий:

1. Снимаем минусовую клемму с аккумулятора.
2. Отсоединяем провода от выводов реле и от вывода щеточного узла стартера.
3. Откручиваем болты крепления стартера к картеру сцепления. Изымаем его из посадочного места.
4. Отворачиваем стяжные болты крепления реле.
5. Отсоединяем реле от стартера, устанавливаем на его место новое.
6. Монтаж производим в обратном порядке.

4 причины неработающего стартера на ВАЗ 2114

И хотя стартер – устройство электрическое, и работает от электрической энергии, его дефекты и неполадки можно условно разделить на две части: механические и электрические. В этой части статьи поговорим об электрических причинах неполадок пускового устройства ДВС, из-за которых он не хочет нормально крутиться.

1)    Разрядился аккумулятор

Вообще с разряженным аккумулятором далеко не уедешь. Поэтому, если двери не сразу реагируют на кнопку электронного брелока, если стартер заводится медленно, стоит проверить напряжение в аккумуляторной батарее. При напряжении менее 10V следует проверить аккумулятор, и при необходимости зарядить его. А если вы давно уже эксплуатируете эту батарею, то возможно пришло время поменять и ее.

2)    Окислились контакты на стартере

Если мы посмотрим на электросхему запуска, то заметим, что провода отходят не от самого стартера, а от втягивающего реле. Именно это устройство, смонтированное над стартером отвечает за электрическую работу механизма. Контакты могут окислиться, покрыться грязью на аккумуляторной батарее, от которой провод идет к тяговому реле, на самом реле. Необходимо зачистить провода, контактные клеммы и снова все закрепить. С этой работой справится даже новичок.

3)    Отсутствие сигнала с замка зажигания

Водитель вставляет ключ в замок зажигания, поворачивает его, а в ответ тишина. Стартер не запускается. В чем может быть причина? Прежде всего, выходит из строя контактная группа вследствие повышенной нагрузки. Такая нагрузка возникает, когда автовладелец подключает новые гаджеты и устройства, не заложенные производителем. Чтобы снизить нагрузку на контактную группу, рекомендуется новые устройства подключать через реле. Вторая причина выхода замка зажигания из строя, это короткое замыкание. Возникновение замыкания – слабое звено в замках зажигания этой серии вазовских автомобилей. И конечно износ контактных дорожек и самих контактов приводят к необходимости заменить замок зажигания.

4)    Замыкание обмотки стартера

Если при повороте ключа не срабатывает втягивающее реле и не начал вращаться якорь, либо он вращается очень медленно, причины неполадки кроются в самом стартере. Это может быть межвитковое замыкание в обмотке, обрыв витков или короткое замыкание на массу. Найти причины неисправности поможет мультиметр. Если чувствуете, что при повороте ключа авто не заводится, не держите ключ в положении «старт» более 15 секунд. В противном случае это чревато более серьезными поломками. Если у вас нет опыта в ремонте электрики автомобиля, вызывайте специалиста.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока. Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Ремонт Lada Priora – электрооборудование

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутиться, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

• В разряженном АКБ . Забытые включенными на ночь электропотребители сажают аккумулятор и количества его энергии недостаточно, чтобы запитать электродвигатель. Сильные морозы тоже могут повлиять на батарею (воздействие минусовых температур приводит к возрастанию сопротивления в АКБ). Чтобы завести авто нужно либо зарядить аккумулятор, или «прикурить» от другого авто;
• В сильном окислении контактов . Или недостаточном контакте на клеммах АКБ и выводах втягивающего реле, в том числе и массы. Это является причиной возрастания сопротивления в местах соединения, поэтому энергии от батареи будет недостаточно для проворачивания электромотора. Чтобы стартер начал крутить, необходимо проверить все места соединений между АКБ и стартером, при надобности их зачистить и подтянуть. Чтобы не происходило окисления необходимо смазывать клеммы аккумулятора;

• В подгорании контактов внутри втягивающего реле (пятаков) . По этой причине при замыкании цепи якорем, происходят сильные потери напряжения в местах контакта. Для устранения проблемы придется снимать стартер, разбирать втягивающее реле для зачистки пятаков или же просто его заменить;

• В сильном износе контактных щеток электродвигателя . Благодаря такой неисправности нарушается контакт между щеточным блоком и ротором и электромотор вращаться не будет. «Лечится» это все заменой щеток;
• В коротком замыкании обмоток электродвигателя . Восстановить работоспособность поможет только перемотка обмоток или замена сгоревшего стартера на новый.

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

• Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
• Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
• Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
• Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Важно почитать: Ремонт стартера своими руками

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

Принцип действия устройства:

• при провороте ключа зажигания подается питание на втягивающую обмотку;
• рабочая пластина, под действием тока, прижимается к контактам;
• питание подается на стартер;
• мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

• после проворачивания ключа зажигания ничего не происходит;
• стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

• окислились контакты рабочей пластины;
• имеется повреждение кабеля массы;
• прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

1. Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
2. Повреждение или износ коллектора.
3. Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

1. Надежно зафиксировать машину на месте.
2. Снять клеммы с АКБ.
3. От реле потребуется отключить красный провод.
4. При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
5. Ослабить и удалить стяжные шпильки крепления устройства к массе.
6. Демонтировать силовой кабель и снять устройство.
7. Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Инструкция по замене реле на ВАЗ-2114

Чтобы заменить реле, стартер необходимо снять так, как он есть, в полной комплектации. Так будет возможность проверить подшипники и щеточный узел. Для замены реле проведите следующие манипуляции:

1. Снимите с аккумулятора клемму с минусом.
2. От реле и щеточного узла отсоедините провода.
3. Открутите болты, сцепляющие стартер и картер сцепления. Извлеките деталь из ее посадочного места.
4. Открутите болты, находящиеся на креплении реле (стягивающие болты).
5. Отсоедините от стартера реле. На его место поместите новое устройство.
6. Произведите монтаж стартера.

После установки нового механизма следует произвести тестовый запуск двигателя. При правильной замене машина будет работать так, как надо. Еще одна важная рекомендация: если вы заметили, что со стартером проблемы, запускать ситуацию не стоит. Иначе могут возникнуть проблемы более серьезного характера.

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

• Для топливного насоса. Номинальный ток -15А;
• Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
• Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

1. Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
2. Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
3. Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
4. Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
5. Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
6. Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
7. Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
8. Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Сегодня новый предохранитель, в зависимости от его типа, стоит в районе 150-300 рублей. Если потребуется полная замена всего блока предохранителей, тогда придется потратить около 2000 рублей.

Правила безопасности

Теперь еще несколько правил безопасности:

• Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
• Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
• Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Отсутствие щелчка реле втягивания

Отсутствие щелчка может указывать на то, что к нему не прилагается напряжение, или проблемы с втягивающей обмоткой. Прежде всего, мы проверяем проводку. Для этого визуально проверьте положительный провод, идущий к реле от батареи, а затем тонкий проводник от замка зажигания. Если возможно, проверьте значение напряжения с помощью вольтметра (мультиметра), подключив его положительный зонд к клемме реле, провод от которого переходит к батарее, а отрицательный. к «весу». Устройство должно указывать на напряжение батареи. Если этот показатель ниже, вам нужно искать проблему в публикации.

Если напряжение подается на реле, попробуйте запустить двигатель напрямую, без ключа зажигания. Для этого отсоедините провод от него и закройте контакты реле (вывод на батарею и выход на стартер) с помощью отвертки. Это сработало? Разберите группу контактов зажигания.
