Газель некст предохранители и реле

Как проверить бензонасос: способы, методы, неисправности

По статистике выявлены ряд факторов, влияющих на работу насоса:

• Наличие воды в баке;
• Отсутствие бензина;
• Некачественный бензонасос;
• Забитый фильтр тонкой и грубой очистки;
• Короткое замыкание по цепи или в самом бензонасосе.

Гудит бензонасос

Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.

Насос перегревается в случае:

1. Мало бензина или его отсутствие в баке;
2. Инородные материалы попали в модуль бензонасоса или в сам моторчик;
3. Вода в баке;
4. Забиты топливные магистрали, фильтра тонкой или грубой очистки. Топливо импульсно возвращается обратно в бензонасос, поэтому греется;
5. Замыкание обмоток статора моторчика бн, в следствии чего нагревается.

Главный симптом слабого давления плохой запуск двигателя и потеря мощности. Причины могут быть как самом БН, проводящих магистралях, фильтрах.

Если при проверке давление топлива быстро падает после выключения насоса, нужно заменить регулятор давления топлива. Перед заменой можно попытаться его реанимировать. Для этого зажимаем обратную магистраль и включаем насос, давление повысится до максимального и резко отпускаем обратку. Таким образом мембрана в клапане садится на место и давление держит. Такие же симптомы могут быть после остановки двигателя. Давление резко падает, бензин сливается в бак и следующий запуск мотора будет затруднен.

Блокировка бензонасоса может произойти из-за замыкания блока не штатной сигнализации. В этом случае нужно произвести демонтаж сигнализации и заменить на новую.

При остановке двигателя и выключении зажигания насос не отключается. Причина может быть в том, что реле бензонасоса замкнуло и не выключается. Питание 12 В постоянно приходит и электробензонасос качает.

Автовладельцы часто сталкиваются с такой проблемой, что машина не заводится, но бензонасос жужжит. Дело в том, что сам моторчик работает, а крыльчатка проворачивает на оси статора. Соответственно давление не создается и двигатель не запускается. В таких случая поможет проверка давления топлива манометром.

Не работает топливный насос

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника.

В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней.

На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Проверка питания реле

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

admin 15/02/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Нижняя группа предохранителей

Если возникают проблемы центральным замком, топливным насосом – необходимо обратить свое внимание нижнюю группу предохранителей. Она включает в себя достаточно большое количество элементов

Маркируются они следующим образом:

• №13 – подает питание на датчик скорости, кран отопления, бензонасос, выключатель света при включенном заднем ходе;
• №14 – осуществляется управление цепью блока управления ABS;
• №15 – генератор, зарядка и запитывает реле очистки ветрового стекла;
• №16 – блок управления освещением, подогрев сидений;
• №17 – вентиляция, охлаждение, а также электропривод зеркал (при наличии таковой опции в комплектации);
• №18 – электродвигатель, регулятор частоты вращения вентилятора отопителя (может присутствовать дополнительный отопитель);
• №20 – электростеклоподъемники (доступно опционально);
• №21 – розетка, а также отвечает за прикуриватель в салоне;
• №22 – лампа, освещающая подкапотное пространство;
• №23 – устройство для воспроизведения звука;
• №24 – диагностическая шина CAN.

Отдельным рядом установлены некоторые другие компоненты – их перечень зависит от установленного в автомобиль мотора:

• №25 может быть номиналом 5 или 15 ампер: в двигателе УМЗ-4216 – подает напряжение на систему управления двигателем; ISF8s4129P – данный предохранитель также отвечает за систему управления двигателем;
• №26 всегда имеет номинал работы 20 ампер: на УМЗ-4216 – питание на обмотку, контакты релейной группы; ISF8s4129P – запитывает обогреватель заднего стекла.

Электрический насос, вне зависимости от типа установленного мотора, предполагает установку предохранителя номиналом 10 ампер, маркируется за номером 29. При наличии кондиционера подает напряжение и на его муфту. Также присутствует перечень запасных предохранителей. Маркируются они следующим образом (данная группа самая маленькая):

• №1 – 5 ампер;
• №2 – 10 ампер;
• №3 – 15 ампер;
• №4 – 20 ампер;
• №5 – 25 ампер.

Почему поломался

Причин для выхода автоприкуривателя из строя может быть несколько. Самые распространенные неисправности.

1. Сгоревший защитный элемент прикуривателя на Газель Бизнес. Участок цепи защищен предохранителем, который перегорает, если значение силы тока превышает допустимый показатель 15 – 20 ампер. В этом случае прикуриватель перестанет работать вместе со звуковым сигналом. Необходимо добраться до монтажного блока и заменить предохранитель исправным.
2. Короткое замыкание. Частое перегорание защитного элемента на Газель Бизнес говорит о том, что цепь может замыкать. Необходимо осмотреть провода на предмет заломов или оплавления. Поможет тестер, которым стоит прозвонить кабели. Старые оборванные провода следует заменить целыми, подходящего сечения.
3. Вышедшая из строя спираль. Металлическая нить внутри прикуривателя на Газель Бизнес постоянно нагревается или охлаждается. Со временем она может перегорать. Ремонт не имеет смысла – лучше поменять прибор.
4. Плохие контакты. С возрастом устройство может разбалтываться в гнезде и не обеспечивать надежную фиксацию. Если прикуриватель на Газель Бизнес не работает, то предварительно необходимо вытащить металлический патрон и проверить его контакты на наличие окислов или ржавчины. Желательно почистить места соединения. Перед проведением работ рекомендовано отсоединить минусовую клемму от аккумуляторной батареи. Это исключит возможность короткого замыкания прикуривателя.
5. Неисправность лампы подсветки. Специально для поиска гнезда в темное время суток прибор имеет светофильтр. Лампочка, расположенная внутри прикуривателя на Газель Бизнес, может перегореть. В этом случае необходимо устройство должно сниматься, а лампа заменена исправной.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его

Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Как проверить бензонасос?

• Если предохранитель в порядке, выполните проверку напряжения на насосе. Перед тем как это сделать убедитесь, что аккумуляторная батарея в порядке. Проверьте мультиметром или тестером напряжение на клеммах бензонасоса, в руководстве по эксплуатации уточните каким оно должно быть.
• Проверьте тестером поступает ли напряжение на предохранитель, нередко обрыв электроцепи происходит именно в этом месте.
• Дальше, если поиски не дали результата, выполните проверку напряжения на самих проводах. Убедитесь, что на них нет потерь, и они правильно подключены к массе. В случае если напряжения падает больше чем 1 В, скорее всего поломка заключается в окисленных контактах или проводке. Убедитесь, что в проводке нет короткого замыкания.
• Если во время проведения этого теста вы не обнаружили никаких нарушений, проблему стоит искать в самом топливном насосе, возможно он неисправен и требует замены. Но, как показывает практика, замена — крайняя мера, для начала необходимо попробовать восстановить бензонасос и провести еще один тест, в котором стоит измерить давление. Как проверить давление в топливной рампечитаем здесь.
• Если мотор глохнет на ходу, причина может заключаться в электрической части, чтобы опровергнуть или подтвердить предположение следует проверить реле бензонасоса. Для этого подключаем к разъему топливного насоса контрольку, включаем зажигание, и наблюдаем за поведением лампочки, если она загорелась на пару секунд — причина явно в другом.
• Проблемы и неисправности топливного насоса можно устранить при помощи специальных ремкомплектов, покупаются они в автомагазине или у дилеров. При необходимости меняются: диафрагма, клапана, прокладки, а также фильтр.

Электросхема бензонасоса в инжекторном ВАЗ 2110

Автомобиль Ваз 2110 с системой инжектор даже через несколько лет после того как модель сняли с производства по-прежнему весьма популярен среди автолюбителей. Главные причины этого – простота обслуживания и надежность машины. Однако есть и негативные моменты у ВАЗ 2110 с системой инжектор очень часто бывают проблемы с электроникой. Электросхема достаточно сложна для русского автомобиля и насчитывает 75 элементов.

Однако самое слабое место топливный насос.

Его электросхема выглядит следующим образом:

• Основным является реле бензонасоса, там установлены все необходимые предохранители.
• Далее, электросхема расходится от одного из предохранителей к колодке диагностики и самому устройству.
• От следующего к главному реле и форсункам.
• Далее, электросхема идет к электронному блоку управления.
• Также электросхема топливного насоса идет к аккумулятору.

Таким образом, получается, что у ВАЗ 2110 с инжектор, насос имеет в своем составе 4 электродетали. В случае сбоев связанных с работой насоса их и следует проверять первыми.

Принцип работы

Дабы вам было проще разобраться в электрической схеме 2110 с системой инжектор, рассмотрим его устройство и сам принцип работы.

Итак, в процессе принимают участие:

• Электронный блок управления.
• Реле включения топливного агрегата.
• Предохранители, которые защищают электрическую цепь устройства от перегрузок.

Электросхема ВАЗ 2110

На практике топливный агрегат начинает работу в момент поворота ключа зажигается на один оборот. Прежде чем завести двигатель прислушайтесь – в этот момент можно услышать, как устройство начинает работать и накачивает бензин.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками

Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Газ 2705 | 3302 газель с 1994 года, электропроводка и предохранители инструкция онлайн

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

1. Машины выпуска до 2003 года:
2. комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
3. управляющие реле установлены отдельно от монтажного блока;
4. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
5. Модели 2003-2010 года выпуска:
6. устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
7. реле управления также расположены независимо от блока;
8. силовой предохраняющий модуль может быть различным:

1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Автомобили с дизельным двигателем

1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
2. Измененный подкапотный блок, в том числе защищаемые цепи:
3. система подогрева воздуха с защитой 125А;

Схематическое устройство системы подогрева воздуха в газели

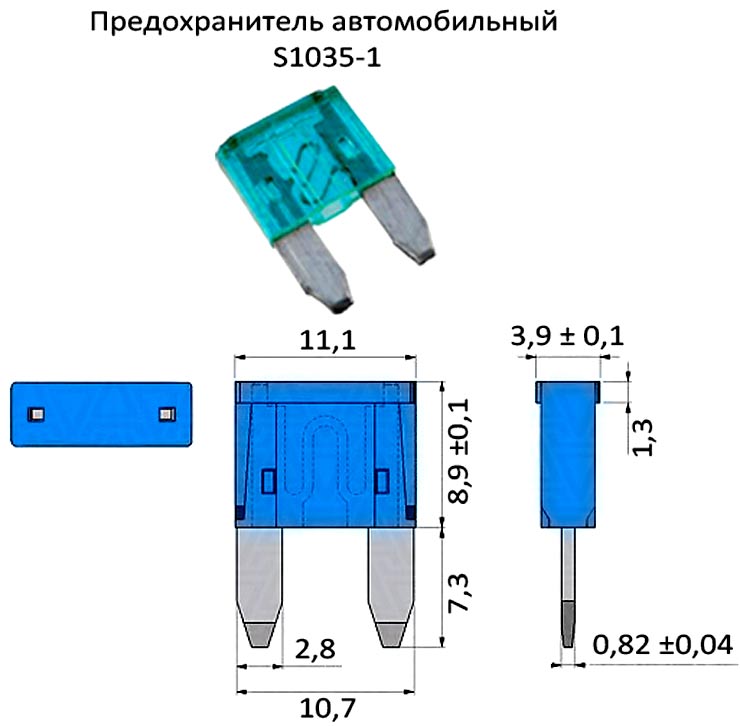

Схема с размерами автомобильного предохранителя

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.

Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи

В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.

На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS) устанавливают блоки силовых предохранителей с четырьмя плавкими вставками на 40, на 60 (две вставки) и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора. — Плавкая вставка на 40 А — электрические цепи наружного освещения. — Первая плавкая вставка на 60 А — цепь питания ABS.

— Вторая плавкая вставка на 60 А — цепи всех остальных потребителей, кроме генератора, стартера, приборов освещения и ABS.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет. Предохранители на 30, 40, 60 и 90 А установлены в общих блоках силовых предохранителей, закрепленных на полке аккумуляторной батареи в моторном отсеке. Запасные предохранители всех номиналов закреплены под пластиной крышки блока.

Блоки предохранителей с малым током срабатывания на ГАЗель ГАЗ-3302 и ГАЗ-2705

Кроме того, все цепи питания электрооборудования на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 защищены собственными плавкими предохранителями с меньшим током срабатывания. Единые монтажные блоки предохранителей и реле на автомобиле отсутствуют.

Блоки предохранителей отдельных цепей расположены:

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года в двух блоках слева под панелью приборов. Предохранители «пальчикового» типа.

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года — слева под крышкой панели приборов. Предохранители «ножевого» типа.

Там же установлено реле-прерыватель указателей поворота. Реле системы управления инжекторным двигателем расположены в моторном отсеке посередине щита передка в его верхней части.

На крышках блоков предохранителей автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года и на корпусах блоков автомобилей выпуска с 2003 года нанесены номера предохранителей. На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года соответствующие номера предохранителей дополнительно перечислены на вкладыше, приклеенном к задней стороне крышки. С указанием защищаемых ими цепей.

Верхние блоки предохранителей

1. 16 А — Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений). 2. 8 А — Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений). 3. 8 А — Указатели поворота. 4.

8 А — Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406). 5.

8 А — Аварийная сигнализация.

6. 8 А — Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов.

7. 8 А — Радиооборудование. 8. 8 А — Электродвигатели очистителя и омывателя ветрового стекла. 9. 16 А — Прикуриватель, звуковой сигнал, розетки переносной лампы.

10. 16 А — Резерв.

Нижние блоки предохранителей

1. 16 А — Резерв. 2. 8 А — Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона. 3. 8 А — Лампы подсветки комбинации приборов.

4. 8 А — Задние противотуманные фонари.

5. 8 А — Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня. 6. 8 А — Лампы левого переднего и правого заднего габаритных огней. 7. 8 А — Ближний свет левой фары. 8. На 8 А — Ближний свет правой фары, электрокорректор света фар. 9. 16 А — Дальний свет левой фары, контрольная лампа включения дальнего света фар.

10. 16 А — Дальний свет правой фары.

Цвет корпуса предохранителя соответствует определенной силе тока

5 А — Оранжевый. 10 А — Красный. 15 А — Голубой. 20 А — Желтый.

25 А — Белый.

https://www.youtube.com/watch?v=mSQ2ozOZ_3g

Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару.

На автомобиле ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года у перегоревшего предохранителя металлическая полоса на его корпусе будет разомкнута.

Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Нумерация предохранителей ведется слева направо. 8 А – черного цвета, 16 А – зеленого.
