Как проверить реле зарядки на скутере самостоятельно?

Как проверить регулятор напряжения на автомобиле

Чтобы осуществить диагностику цепей питания, вам потребуется мультиметр. Его нужно будет использовать в двух режимах – омметра и вольтметра. Если вспомнить о том, какая схема реле-регулятора напряжения электронного типа, то выясняется, что они не подлежат ремонту. Поэтому в случае если произошло разрушение этого прибора, придется устанавливать новый. Но стоит заметить, что большинство регуляторов выполнены в едином корпусе с щеточным узлом. Следовательно, при чрезмерном износе щеток заменяются не только они, но и регулятор напряжения.

Для проверки реле-регулятора не нужно его снимать, хоть и занимает эта процедура несколько секунд по времени. Вам потребуется вольтметр. Причем шкала чтобы была растянута, а предел измерения находился в диапазоне 12..30 Вольт. Причина в том, что, как говорилось ранее, при неисправном стабилизаторе происходит повышение значения напряжения в бортовой сети. Но порой случается, что генератор вообще отказывается работать, на его выходе нет напряжения. Следовательно, реле-регулятор напряжения ВАЗ-2106 или другого автомобиля, перестает работать.

А вся бортовая сеть запитывается только от аккумуляторной батареи

Обратите внимание на то, что ее емкости хватит на весьма непродолжительное время. Особенно в случае, если автомобиль инжекторный (большой разряд идет при работе топливного насоса)

Чтобы окончательно убедиться в этом, заведите двигатель и включите ближний свет. Вольтметр подключите к клеммам аккумуляторной батареи. Значение напряжения должно быть в интервале 13,5-14,2 Вольт. Если меньше или больше, то имеется явная поломка регулятора или щеточного узла.

Принцип работы реле регулятора

Благодаря встроенным резисторам и специальным схемам реле получает возможность сравнивать величину вырабатываемого генератором напряжения. После чего, слишком высокое значение приводит к отключению реле, чтобы не перезарядить аккумулятор и не испортить электроприборы, подключенные в бортовую сеть.

Любые неисправности приводят именно к этим последствиям, приходит в неисправность батарея АКБ или резко увеличивается эксплуатационный бюджет.

Переключатель лето/зима

Вне зависимости от сезона и температуры воздуха работа генератора всегда стабильна. Как только его шкив начинает вращаться, электроток вырабатывается по умолчанию. Однако зимой внутренности аккумулятора замерзают, он восполняет заряд значительно хуже, чем летом.

Ничего необычного в этом переключателе нет, это лишь грубые настройки реле регулятора, позволяющие повысить до 15 В напряжение на клеммах аккумулятора.

Подключение в бортовую сеть генератора

Если при замене генератора вы подключаете новый прибор самостоятельно, необходимо учесть нюансы:

• вначале следует проверить целостность и надежность контакта провода от кузова машины к корпусу генератора
• затем можно подсоединять клемму Б реле регулятора с «+» генератора
• вместо «скруток», начинающих греться через 1 – 2 года эксплуатации, лучше использовать пайку проводов
• заводской провод нужно заменить кабелем сечения 6 мм2 минимум, если вместо штатного генератора монтируется электроприбор, рассчитанный на ток больше 60 А
• амперметр в цепи генератор/аккумулятор показывает, мощность какого источника электроснабжения в данный момент выше в бортовой сети

Амперметры – нужные приборы, с помощью которых можно определить заряд АКБ и работоспособность генератора. Без особых причин не рекомендуется убирать их из схемы.

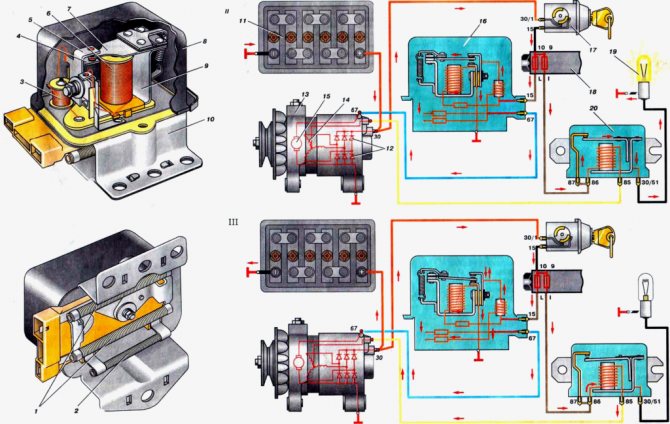

Схемы подключения регулятора выносного

Монтируется выносное реле регулятора напряжения генератора только после выяснения, в разрыв какого провода оно должно быть подключено. Например:

• на старых РАФ, Газелях и «Бычках» используются реле 13.3702 в полимерном или стальном корпусе с двумя контактами и двумя щетками, монтируются в «–» разрыв цепи, клеммы всегда промаркированы, «+» обычно берется с катушки зажигания (Б-ВК клемма), контакт Ш регулятора соединяется со свободной клеммой щеточного узла
• в «жигулях» применяются реле регуляторы 121.3702 белого и черного цвета, существуют двойные модификации, в которых при выходе из строя одного прибора работа второго устройства продолжается простым переключением на него, монтируется в разрыв «+» клеммой 15 к выводу катушки зажигания Б-ВК, к щеточному узлу крепится проводом клемма 67

Встраиваемые реле-регуляторы автолюбители называют «шоколадками», маркированными Я112. Они монтируются в специальные щеткодержатели, прижимаются винтами и защищаются дополнительно крышкой.

На автомобилях ВАЗ реле обычно встроены в щеточный узел, полная маркировка Я212А11, подключаются к замку зажигания. Если владелец меняет штатный генератор на старом отечественном ВАЗ на устройство переменного тока от иномарки или современной Лады, подключение производится по другой схеме:

• вопрос крепления корпуса автолюбитель решает самостоятельно
• аналогом клеммы «плюс» здесь служит контакт В или В+, его включают в бортовую сеть через амперметр
• выносные реле регуляторы здесь обычно не используются, а встраиваемые уже интегрированы в щеточный узел, из них выходит единственный провод с маркировкой D либо D+, который подсоединяется к замку зажигания (к клемме катушки Б-ВК)

Для дизельных ДВС в генераторах может присутствовать клемма W, которая присоединяется к тахометру, ее игнорируют при установке на авто с бензиновым мотором.

Проверка подключения

После установки трехуровневого или иного реле-регулятора необходима проверка работоспособности:

• двигатель заводится
• напряжение в бортовой сети контролируется на разных оборотах

После установки генератора переменного тока и подключения его по вышеприведенной схеме владельца может ожидать «сюрприз»:

• при включении ДВС запускается генератор, измеряется напряжение на средних, больших и малых оборотах
• после выключения зажигания ключом …. двигатель продолжает работать

В этом случае заглушить ДВС можно либо сняв провод возбуждения, либо отпустив сцепление с одновременным нажатием тормоза. Все дело в наличии остаточной намагниченности и постоянном самовозбуждении обмотки генератора. Проблема решается установкой в разрыв возбуждающего провода лампочки:

• она горит при незапущенном генераторе
• гаснет после его запуска
• проходящий через лампу ток недостаточен, чтобы возбудить обмотку генератора

Эта лампа автоматически становится индикатором наличия зарядки АКБ.

Проблема выходного напряжения автомобильного генератора

В перечень функций генератора обязательно входит подзаряд бортовой аккумуляторной батареи, который для обеспечения длительного срока службы осуществляется определенным током. Наиболее простым способом задания его значения является некоторое превышение напряжения, снимаемого с выхода реле-регулятора, над текущим значением напряжения аккумулятора. При этом немедленно возникает серьезная проблема, которая обусловлена тем, что в зависимости от температуры окружающей среды значение этого превышения должно быть различным.

Очевидное и достаточно просто реализуемое решение по получению заданного выходного напряжения применением температурной коррекции порога срабатывания регулятора за счет установки соответствующего датчика обладает малой эффективностью. Причина этого заключается в том, что температура в подкапотном пространстве из-за соседства с нагретым двигателем  отличается от температуры воздуха, причем определить степень этого отличия простыми средствами не получается.

Еще одна проблема определения заданного значения зарядного тока обусловлена тем, что даже при постоянной температуре окружающей среды нагрузка на бортовую сеть меняется в широких пределах. Это приводит к “провалу” уровня зарядки аккумулятора и сложностям запуска остывшего двигателя после стоянки.

Хорошее средство решения обозначенных задач — переход на реле-регулятор, которое выполняет нужные регулировки дискретным изменением  напряжения, которое создаёт генератор. Заданное значение порога срабатывания этого устройства устанавливается водителем самостоятельно с помощью трехпозиционного тумблера. Некоторые регуляторы подключаются автоматически и содержат внутренний датчик, который контролирует величину мгновенного значения напряжения бортовой сети. В обоих случаях выбор порога отсечки осуществляется с учетом внешних факторов, в первую очередь текущей температуры и условий эксплуатации автомобиля.

Назначение реле регулятора напряжения

Независимо от стажа и стиля вождения владелец авто не может обеспечить одинаковые обороты двигателя в разные моменты времени. То есть, коленвал ДВС, передающий крутящий момент генератору, вращается с разной скоростью. Соответственно, генератор вырабатывает разное напряжение, что крайне опасно для АКБ и прочих потребителей бортовой сети.

Взаимосвязь источников тока авто

В транспортном средстве находится минимум два источника электроэнергии:

• аккумулятор – необходим в момент запуска ДВС и первичного возбуждения обмотки генератора, энергию не создает, а только расходует и накапливает в момент подзарядки
• генератор – питает бортовую сеть на любых оборотах и подпитывает АКБ только на высоких оборотах

В бортовую сеть необходимо подключение обоих указанных источников для корректной работы двигателя и прочих потребителей электричества. При поломке генератора АКБ «протянет» максимум 2 часа, а без аккумулятора не заведется двигатель, приводящий в движение ротор генератора.

Существуют исключения – например, а счет остаточной намагниченности обмотки возбуждения штатный генератор ГАЗ-21 запускается самостоятельно при условии постоянной эксплуатации машины. Можно завести авто « с толкача», если в нем установлен генератор постоянного тока, с прибором переменного тока такой трюк невозможен.

Задачи регулятора напряжения

Из школьного курса физики каждый автолюбитель должен помнить принцип работы генератора:

• при взаимном перемещении рамки и окружающего ее магнитного поля в ней возникает электродвижущая сила
• электромагнитом генераторов постоянного тока служат статоры, ЭДС, соответственно возникает в якоре, ток снимается с коллекторных колец
• в генераторе переменного тока намагничивается якорь, электроэнергия возникает в обмотках статора

Упрощенно можно представить, что на величину выходящего с генератора напряжения влияет значение магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока – пригорание и залипание щеток при съеме с якоря токов большой величины – решена переходом на генераторы переменного тока. Ток возбуждения, подающийся на ротор для возбуждения магнитной индукции, на порядок ниже, снимать электроэнергию с неподвижного статора гораздо легче.

Однако вместо постоянно расположенных в пространстве клемм «–» и «+» производители авто получили постоянное изменение плюса и минуса. Подзарядка аккумулятора переменным током не возможна в принципе, поэтому диодным мостиком его предварительно выпрямляют.

Из этих нюансов плавно вытекают задачи, решаемые реле генератора:

• подстройка тока в обмотке возбуждения
• выдерживание диапазона 13,5 – 14,5 В в бортовой сети и на клеммах аккумулятора
• отсечение питания обмотки возбуждения от АКБ при заглушенном двигателе

Поэтому называют регулятор напряжения еще и реле зарядки, а на панель выведена сигнальная лампа процесса подзарядки АКБ. В конструкцию генераторов переменного тока функция отсечения обратного тока заложена по умолчанию.

Какие виды устройств часто встречаются

Наиболее простым в конструктивном исполнении считается двухуровневый регулятор. Он состоит генератора, выпрямителя и аккумулятора. Обмотка электрического магнита, лежащего в основе регулирующего устройства, соединяется в данном случае с датчиком. В качестве задающего устройства здесь используется обыкновенная пружина, а роль сравнивающего устройства (коммутации) играет рычаг небольших размеров. Контактная группа работает как исполнительный механизм. Постоянное сопротивление является органом регулировки. Несмотря на устаревшую схему данного реле-регулятора, такая конструкция до сих пор встречается достаточно часто.

Работа двухуровневого регулятора происходит следующим образом. Появившееся на выходе генератора напряжение поступает на обмотку реле. Возникшее электромагнитное поле притягивает плечо рычага, на который воздействует пружина сравнивающего устройства. При создании напряжения, превышающего заданные параметры, контакты реле размыкаются, и в электрическую цепь поступает постоянный ток, уровень которого значительно меньше. Соответственно при уменьшении напряжения происходит замыкание контактов реле, из-за чего сила тока начинает увеличиваться.

Так как вышеприведенные двухуровневые регуляторы отличаются чрезмерным износом механических элементов, современные регуляторы напряжения стали применять вместо электромагнитного реле такого вида полупроводники, работающие в качестве ключей. В данном случае сам принцип действия реле-регуляторов не изменился, однако замена механических деталей на радиоэлектронные сопровождается тем, что чувствительность делителя напряжения, выполненного на постоянных резисторах, существенно увеличилась. Кроме того, в качестве задающего устройства здесь используется стабилитрон.

Современные регуляторы напряжения генератора, используемые, например, в отечественных автомобилях являются достаточно надежными и долговечными устройствами. В них исполнительная часть работает на полупроводниковых транзисторах. Кроме того, на выходе генератора после электронного ключа, выполняющего роль коммутатора, при необходимости может подключаться еще и добавочное сопротивление.

Следует отметить, что эффективность работы трехуровневых конструкций регулирования напряжения заметно повышается. Несмотря на их общее принципиальное сходство с механическими двухуровневыми реле-регуляторами, все-таки имеются и отличия. В них обработка информации об уровне напряжения на выходе генератора подается через делитель на специальную схему. Такими регуляторами может оснащаться любой автомобиль

В данном случае важно лишь разобраться с его устройством и схемой подключения

В трехуровневых реле-регуляторах напряжения генераторов осуществляется сравнение его текущего показателя с экстремальными (min и max) значениями. В данном случае при отклонении уровня напряжения от заданных параметров происходит формирование сигнала рассогласования, который влияет на регулирование силы тока на обмотке возбуждения ротора. Кроме того, схема такого регулятора подразумевает наличие нескольких добавочных сопротивлений, находящихся после электронного ключа.

Следует знать, что современные системы регулирования напряжения на дорогих автомобилях используют более совершенные многоуровневые устройства, которые содержат от трех и более добавочных сопротивлений в своих схемах. Помимо этого в них могут применяться следящие системы регулирования. А в некоторых моделях автомобилей вместо добавочных сопротивлений используются принцип увеличения частоты срабатывания ключа. Последние разработки многоуровневых систем управления основаны на частотной модуляции. В них добавочные сопротивления управляют логическими элементами конструкции.

Принцип действия регулятора напряжения

Напряжение генератора без
регулятора зависит от частоты вращения
его ротора, магнитного потока, создаваемого
обмоткой возбуждения, а, следовательно,
от силы тока в этой обмотке и величины
тока, отдаваемого генератором потребителям.
Чем больше частота вращения и сила тока
возбуждения, тем больше напряжение
генератора, чем больше сила тока его
нагрузки — тем меньше это напряжение.

Функцией регулятора
напряжения является стабилизация
напряжения при изменении частоты
вращения и нагрузки за счет воздействия
на ток возбуждения. Электронные регуляторы
изменяют ток возбуждения путем включения
и отключения обмотки возбуждения от
питающей сети, при этом меняется
относительная продолжительность времени
включения обмотки возбуждения. Если
для стабилизации напряжения требуется
уменьшить силу тока возбуждения, время
включения обмотки возбуждения уменьшается,
если нужно увеличить — увеличивается.

Принцип работы электронного
регулятора удобно продемонстрировать
на достаточно простой схеме регулятора
типа ЕЕ 14V3 фирмы Bosch, представленной на
рис. 5.6:

Датчиком напряжения является
стабилитрон VD2. При
достижении заданной величины напряжения,
стабилитрон «пробивается» и по
нему начинает протекать ток. Напряжение
к стабилитрону VD2 подводится от вывода
генератора «D+» через делитель
напряжения на резисторах R1(R3 и диод VD1,
осуществляющий температурную компенсацию.
Когда напряжение низкое, стабилитрон
не пропускает электрический ток и через
лампочкуHLток проходит
к обмотке возбуждения генератора. Когда
напряжение достигает максимальной
величины, стабилитрон пробивается и
электронный блок прекращает подаче
тока в обмотку возбуждения (рис. 5.7).

Из рис. 5.6 хорошо видна роль
лампы HL контроля работоспособного
состояния генераторной установки (лампа
контроля заряда на панели приборов
автомобиля). При неработающем двигателе
автомобиля замыкание контактов
выключателя зажигания SA позволяет току
от аккумуляторной батареи GA через эту
лампу поступать в обмотку возбуждения
генератора. Этим обеспечивается
первоначальное возбуждение генератора.
Лампа при этом горит, сигнализируя, что
в цепи обмотки возбуждения нет обрыва.
После запуска двигателя, на выводах
генератора «D+» и «В+» появляется
практически одинаковое напряжение и
лампа гаснет. Если генератор при
работающем двигателе автомобиля не
развивает напряжения, то лампа HL
продолжает гореть и в этом режиме, что
является сигналом об отказе генератора
или обрыве приводного ремня. Введение
резистора R в генераторную установку
способствует расширению диагностических
способностей лампы HL. При наличии этого
резистора в случае обрыва цепи обмотки
возбуждения при работающем двигателе
автомобиля лампа HL загорается.

В настоящее время все больше
фирм переходит на выпуск генераторных
установок без дополнительного выпрямителя
обмотки возбуждения. В этом случае в
регулятор заводится вывод фазы генератора.
При неработающем двигателе автомобиля,
напряжение на выводе фазы генератора
отсутствует и регулятор напряжения в
этом случае переходит в режим,
препятствующий разряду аккумуляторной
батареи на обмотку возбуждения. Например,
при включении выключателя зажигания
схема регулятора переводит его выходной
транзистор в колебательный режим, при
котором ток в обмотке возбуждения
невелик и составляет доли ампера. После
запуска двигателя сигнал с вывода фазы
генератора переводит схему регулятора
в нормальный режим работы. Схема
регулятора осуществляет в этом случае
и управление лампой контроля
работоспособного состояния генераторной
установки.

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая

Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей

Признаки необходимости проверки

Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.

Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.

Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.

Модернизация регулятора напряжения

Это еще один вариант улучшить качество работы реле и устойчивость его к переходным моментам. За основу взято стандартное реле 50.3702-01, в схему которого добавили всего один резистор и конденсатор.

На схеме доработка обозначена красным цветом и, как видно, не требует больших усилий и особого опыта в радиоэлектронике. При увеличении напряжения в бортовой электросети, конденсатор С2 начинает заряжаться. При это часть тока протекает через базу транзистора VT1 и по величине пропорционален скорости роста напряжения. Это приводит к открытию транзистора VT1 и закрытию транзисторов VT2 и VT3. При этом происходит спад тока в катушке возбуждения, причем более ранний, чем без дополнительной установленной цепи. Это позволяет значительно уменьшить колебания напряжения в сети или вовсе их исключить. То же самое касается и снижения напряжения. Другими словами, рамки допустимого напряжения сужаются, а плавность стабилизации повышается.

На данной схеме также можно внедрить еще одно рациональное предложение. Как известно, выходное напряжение генератора оптимизируется в зависимости от окружающей температуры и зимой должно быть выше на 0,8 В, достигая где-то 14,6 В. По стандарту сезонная подстройка выполняется снятием или установкой перемычек S1, S2 и S3. Установка перемычек исключает из схемы резисторы R1, R2 и R3 и напряжение на выходе возрастает. При снятии перемычек транзисторы снова включаются в работу и напряжение падает. Чтобы этого не делать, упомянутые транзисторы можно заменить одним подстроечным и регулировать выходное напряжение проще и с большей точностью.

Создано реле регулятор напряжения генератора для корректировки выдаваемого в бортовую сеть и на клеммы аккумулятора «вольтажа» в заданном диапазоне 13,8 – 14,5 В (реже до 14,8 В). Кроме того, регулятор корректирует напряжение на обмотке самовозбуждения генератора.

Особенности изготовления

Изготовить регулирующее приспособление можно несколькими способами. Самый лёгкий -приобрести набор, содержащий уже готовую печатную плату и радиоэлементы, необходимые для сборки своими руками. Кроме них, набор содержит электрическую и принципиальную схему с описанием последовательности действий. Такие наборы называются KIT и предназначены для самых неопытных радиолюбителей.

Другой путь подразумевает самостоятельное приобретение радиокомпонентов и изготовление в случае необходимости печатной платы. Используя второй способ, можно будет сэкономить, но он занимает больше времени.

Существует множество схем разного уровня сложности для самостоятельного изготовления. Но чтобы сделать регулятор напряжения, кроме схемы, понадобится подготовить следующие инструменты, приборы и материалы:

• паяльник;
• мультиметр;
• припой;
• пинцет;
• кусачки;
• флюс;
• технический спирт;
• соединительные медные провода.

Техника изготовления печатной платы в домашних условиях называется лазерно-утюжной (ЛУТ). Её суть заключается в распечатывании печатной платы на глянцевом листе бумаги, и переносом изображения на текстолит с помощью проглаживания утюгом. Затем плату погружают в раствор хлорного железа. В нём открытые участки меди растворяются, а закрытые с переведённым изображением формируют необходимые соединения.

При самостоятельном изготовлении прибора важно соблюдать осторожность и помнить про электробезопасность, особенно при работе с сетью переменного тока 220 В. Обычно правильно собранный регулятор из исправных радиодеталей не нуждается в настройке и сразу начинает работать
