Реле включения ближнего и дальнего света фар
Практически все автомобили оборудованы электронными или электромагнитными реле. Дело в том, что приборы, которым свойственно потребление слишком большого тока, могут запросто подпалить контакты, из-за чего нарушается работа самого прибора. Чтобы этого не произошло, в автомобилях стали применять реле. В этой статье мы раскроем, что такое реле ближнего и дальнего света, как узнать о его неисправности и как выполнить замену?
Что такое реле включения света фар и где оно располагается?
Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной. Дело в том, что аккумуляторная батарея и генератор являются источниками большого тока. При повышении силы тока в цепи повышается и температура проводников. Неблаготворно это сказывается на контактах переключателей, которые попросту обгорают. Площадь поверхности соприкосновения контактов нарушается, а значит, увеличивается электрическое сопротивление. Как результат – электрический прибор не работает.
Уменьшение силы тока возможно лишь при применении аккумуляторов с низким напряжением. Однако, низкое напряжение, в настоящее время, не позволяет осуществить запуск двигателя и работу многих потребителей, поэтому данный способ является неприемлемым.
Решением проблемы становится применение специальных реле. При замыкании контактов переключателя электрического приемника, первым под ток встает реле, которое уменьшает силу тока и замыкает электрическую цепь своими контактами. На старых автомобилях применялись электромагнитные реле, основным элементом которых являлась катушка с сердечником. Постепенно, их вытеснили электронные реле, построенные на полупроводниковых элементах.
Основные неисправности реле
О неисправностях реле можно судить, если фары внезапно перестали работать. Первым делом, необходимо проверить предохранитель, отвечающий за данную электрическую цепь. Если он не перегорел, производится проверка ламп с помощью прямого подключения к аккумулятору. Обычно, если отказываются работать все лампы – то можно с уверенностью считать, что проблема касается только реле света.
Во всех автомобилях применяются два реле. Первое отвечает за работу ближнего света фар, второе – обеспечивает работу дальнего света. Включение габаритных огней может контролироваться либо отдельным реле, либо подключается к одному из двух других. В процессе переключения света работа устройства сопровождается характерным щелчком, которое говорит о работе устройства и о том, что свет действительно переключился.
Как поменять реле фар своими руками?
Если не работает ближний свет, найдите реле соответствующей номенклатуры и вытащите его. Установка реле зависит от марки автомобиля. В одних, для этого предусмотрен специальный монтажный блок, а в автомобилях раннего выпуска реле крепится к кузову посредством «массы». Если в случае с первым все понятно, то второе необходимо вначале освободить от контактных проводов, затем выкрутить массу. Перед проведением работ, обязательно отключите «минусовую» клемму аккумулятора.
На место реле ближнего света установите другое реле, например, дальнего света и проверьте работоспособность оптического прибора. Если ближний свет заработал, значит, реле необходимо заменить. Делается это достаточно просто: на место старого устанавливается новое и подключается, аналогично старому элементу.
Та же проверка может осуществляться и в отношении других режимов работы оптики автомобиля
При проведении диагностики, самое главное – обратить внимание на обозначения и маркировки устройств. Если значения тока заметно различаются, то проверять работоспособность ближнего света с помощью реле дальнего света не допускается. В этом случае, лучше всего, приобрести новое и попробовать включить ближний свет уже с помощью него
В этом случае, лучше всего, приобрести новое и попробовать включить ближний свет уже с помощью него.
Если после смены реле, ближний свет по-прежнему не работает, значит, реле исправно и проблему стоит искать в проводке, устройствах защиты цепи или в самих лампах соответствующего режима работы света.
Это все, что нужно знать о реле ближнего и дальнего света. Как видите, диагностику и замену устройств выполнять не сложно, а потому можно обойтись без автоэлектрика и сэкономить определенную сумму. Желаем вам удачи на дорогах!
Предохранители
Главный блок предохранителей находится под панелью слева.
Схема
Описание
1 — Основной блок 41.3722 | |
1 | 16А Прикуриватель, лампы стоп-сигнала, звуковой сигнал, часы, плафоны освещения салона, штепсельная розетка для переносной лампы |
2 | 8А Электродвигатели стеклоочистителя и омывателя ветрового стекла, реле стеклоочистителя, электродвигатель отопителя |
3 | 8А Дальний свет (левая фара), лампа сигнализатора включения дальнего света |
4 | 8А Дальний свет (правая фара) |
5 | 8А Ближний свет (левая фара) |
6 | 8А Ближний свет (правая фара), задний противотуманный фонарь |
7 | 8А Габаритный свет (левый подфарник, правый задний фонарь), лампа освещения багажника, правый фонарь освещения номерного знака, лампы освещения приборов, лампа подсветки прикуривателя |
8 | 8А Габаритный свет (правый подфарник, левый задний фонарь), левый фонарь освещения номерного знака, подкапотная лампа, лампа сигнализатора габаритного света |
9 | 8А Указатели поворота и соответствующая лампа сигнализатора, указатель давления масла с лампой сигнализатора, указатель температуры охлаждающей жидкости, лампы света заднего хода, указатель уровня топлива с лампой сигнализатора резерва, лампа сигнализатора включения стояночного тормоза и уровня тормозной жидкости, лампа сигнализатора заряда аккумуляторной батареи, электромагнитный клапан карбюратора, тахометр, лампа освещения вещевого ящика, сигнализатор приоткрытая воздушной заслонки карбюратора, обмотка реле обогрева заднего стекла |
10 | 8А Регулятор напряжения, обмотка возбуждения генератора |
2 — Дополнительный блок ПР-120 | |
11 | 8А Резервный |
12 | 8А Резервный |
13 | 8А Стеклоподъемники |
14 | 16А Элемент обогрева заднего стекла |
15 | 16А Электродвигатель вентилятора системы охлаждения |
16 | 8А Указатели поворота в режиме аварийной сигнализации |
Расположение реле поворотов ВАЗ 2107
Существует два вида расположения поворотников в классическом семействе автомобилей ВАЗ в зависимости от модификации:
- Подкапотное пространство – установлено реле электромагнитного типа, либо электронное. Применяется для моделей машин семейства ВАЗ 2101-2103 включительно.
- Приборная панель – устройство подключено с помощью электронной схемы на полупроводниковых элементах. Такое расположение характерно для автомобилей ВАЗ более позднего семейства.
Приступаем к разборке
- Модели ранней модификации
Чтобы добраться до реле необходимо снять заглушку, отвинтив болт на приборной панели.
- К реле контакты подходят снизу.
- Отсоединяем контакты.
- Снимаем старое устройство и устанавливаем новое.
- Ставим обратно приборную панель, заводя ее в боковые пазы.
- Вкручиваем болт.
Проверяем поворотники на наличие мерцания и характерных щелчков. Частота замыкания контакта должна быть, ориентировочно, 1 раз в секунду.
Технология очень проста. Главная сложность здесь заключается в доступности к реле. Пространство под панелью данных моделей небольшое, добраться туда проблематично.
- Модели более поздней модификации
- Снимаем винты кожуха подрулевых переключателей. Освобождаем от элементов кожуха.
- Отвинчиваем монтажный болт.
- Вынимаем приборы на электропроводке внутрь салона.
- Заменяем старое реле на новое.
- Привинчиваем обратно. Ставим кожухи на место.
- Замена реле в подкапотном пространстве
- Открываем капот. Отжимаем фиксатор крышки монтажного блока.
- Деталь вынимается одним простым движением.
- Извлекаем реле. И ставим новое.
При замене любого из вышеперечисленных реле особое внимание следует уделить изоляции контактов. Изоляция выполняется с помощью полой массовой оплетки
Для стяжки проводов используйте специальный хомут «стрип».
В зависимости от типа питания двигателя (карбюратор или инжектор), реле может располагаться за приборной панелью или в монтажном блоке, находящемся под капотом. Конструкция реле одинакова на всех модификациях ВАЗ 2107, но порядок процедура замены отличается в зависимости от места установки.
Всё, что нужно знать о предохранителях на Ваз 2106
Ваз 2106, хоть и старичок на вторичном рынке, все же нашпигован электроникой по «самое не балуй». Там, где есть электричество, всегда возникает риск замыкания. Если в электроцепи напряжение увеличивается выше нормы, это может привести к «перегоранию» всех элементов цепи. Бывают случаи, когда автомобили сгорают из-за возникшего замыкания. Предохранители Ваз 2106 призваны к тому, чтобы избежать подобных неприятностей.
Принцип работы предохранителя прост. Как только в течение определенного количества времени напряжение превышает допустимое значение, предохранитель, отвечающих за проблемную цепь, перегорает. Цепь размыкается, угроза выхода из строя электроники ликвидируется. Можно сказать, что предохранитель мужественно берет основной удар на себя. Он жертвует самим собой, чтобы спасти более дорогостоящее оборудование.
- Схема
- Замена
- Замена блока предохранителей
Схема
На Ваз 2106 предохранители установлены в два блока: основной и дополнительный. Находятся они рядом друг с другом под панелью приборов у ног водителя.
Схема предохранителей изображает расположение двух блоков. Верхний – основной, нижний – дополнительный. Каждый предохранитель имеет свое обозначение от F1 до F16. Для безопасности эти блоки закрыты пластиковыми крышками. На них же вы можете найти схему с обозначением каждого предохранителя.
Предлагаем вашему вниманию таблицу, с помощью которой вы можете определить за что отвечает каждый элемент ( кликните для увеличения! )
Замена реле поворотов
Необходимая замена реле поворотов ВАЗ 2106 начинается с подготовки рабочего места для проведения такой технологической операции. Для этого требуется:
1. Освободить от зажимов щиток приборов, для чего используем отвертку с тонким жалом или шило.
2. Затем отжимаем распорные фиксаторы в местах установки и вытаскиваем комбинацию приборов внутрь салона.
3. Разъединяем колодки проводов, предварительно пометив их маркером или краской.
4. Отвинчиваем трос датчика скорости.
5. Подсоединяем провод с голубой изоляцией к третьему разъему обновленного изделия, который является контактом контрольной лампы на комбинации приборов.
6. Прикручиваем к четвертому разъему обновленного изделия свободный участок провода, который затем подсоединяем к «массе» (месту крепления новой «релюшки»).
7. Соединяем провод с бело-черной изоляцией (в некоторых моделях — с фиолетовой оплеткой) и второй разъем реле поворотов, а также с седьмым разъемом, который выходит на кнопку аварийной сигнализации (номерные обозначения указаны на задней части детали).
8. Провод с оранжевой оплеткой с цифрой 4 подсоединяем к контакту №2 кнопки выключения.
9. Первый выходной контакт реле указателей поворота ВАЗ 2106 подсоединяем с контактом №4 аварийного пускателя.
10. Восьмой разъем аварийного пускателя запитываем с контактом 1 предохранителя.
11. Первый разъем аварийного пускателя подсоединяем к проводу в голубой оплетке.
12. А третий выводной контакт «аварийки» подсоединяем к проводу в черно-голубой оплетке.
Такая замена реле поворотов производится по причине частого выхода из строя штатного изделия. В ходе эксплуатации штатного реле поворотов наступает момент, когда оно начинает периодически работать некорректно. Это можно заметить по отсутствию возгорания «контрольки». Причина — в отсутствие полного замыкания изделия. Отсутствие звукового сопровождения маневра поворота формирует иллюзию, что реле указателей поворота неисправно.
В другом случае неисправность изделия проявляется в нестабильном периоде функционала изделия. Это связано с временным интервалом замыкания релейных контактов. Следующее — штатное реле указателей поворота работает с небольшим уровнем громкости, что создает проблему при несанкционированном включении при случайном задевании в процесс вождения автомобиля.
Устранить вышеперечисленные недостатки можно в ходе замены реле поворотов со штатного на электронный образец. Распиновка реле электронного типа представлена ниже
- Положительный контакт.
- Выходной контакт к переключателю «поворотника».
- «Контролька».
- «Масса».
Необходимо запомнить, что требуется хорошая изоляция контактов, причем это нужно делать с помощью изоляционной ленты и кембрика (полой пластмассовой оплетки) . Это необходимо для исключения возможных замыканий с другой проводкой. Еще одной особенностью является тот момент, что реле указателей поворота ВАЗ 2106 электронного типа интегрировано в корпус из пластмассы и его линейные размеры не дают возможности произвести установку на штатной позиции. Кроме того, наличие добавочного «лепестка» также мешает процессу монтажа.
Необходимо самостоятельное решение, чтобы провести подключение реле поворотов нового образца. Мы предлагаем в качестве альтернативы применить т.н. «стрип» — стягивающий хомут пластикового типа для крепежа электрической проводки. Такое крепление представляется достаточно долгосрочным и надежным.
Реле поворотов ваз 2114 это установленный в монтажном блоке электронный элемент, который отвечает за формирование и функционирование прерывистого светового сигнала при обозначении правого или левого сигнала поворота. Кроме того, изделие обеспечивает периодическое и одновременное моргание поворотников в режиме аварийной сигнализации.
Большинство устройств снабжаются несколькими контактами, что дает возможность управления разнообразными электрическими цепями.
Наибольшую популярность и распространение получили изделия электромагнитного типа.
Замена реле поворотников и аварийной сигнализации (+ Видео)
После обнаружения любых из перечисленных неисправностей, обязательно следует замена реле указателей поворота. В зависимости от модификации (карбюратор или инжектор), расположение реле-прерывателя может заметно отличаться. Карбюраторные автомобили ВАЗ 2107 подразумевают монтаж реле за приборной панелью в салоне автомобиля. Однако, начиная с инжекторного двигателя, реле может располагаться в монтажном блоке в подкапотном пространстве.
Для того, чтобы снять реле, находящееся в монтажном блоке – достаточно просто поддеть его и потянуть вверх. После этого, на его место устанавливается новый элемент.
В случае с реле, находящимся за панелью дела обстоят намного сложнее. Перед снятием реле необходимо поддеть приборную панель с помощью отвертки и снять ее. Если позволяет длина проводов, то можно оттянуть ее на некоторое расстояние, но если они слишком короткие, рекомендуется вытащить штекеры и . Панель отложите в сторону, а от реле отсоедините контактные провода. Теперь открутите «массу» от прерывателя и снимите его. На место старого реле установите новое и вставьте в него контактные провода. После этого, проведите сборку приборной панели и установите ее на штатное место. На этом замена реле поворотников завершена.
Это все, что необходимо знать о реле поворотников.
Для установки аварийки на ВАЗ 2101 своими руками нам понадобиться: кнопка аварийки от шестерки и фишка для нее, реле поворотов шестерки, шести контактная фишка для реле поворотов.
Вот схема включения поворотов ВАЗ 2101:
1 – подфарники; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – блок предохранителей; 7 – реле-прерыватель указателей поворота; 8 – контрольная лампа указателей поворота; 9 – переключатель указателей поворота; 10 – задние фонари
А это схема включения поворотов и аварийной сигнализации ВАЗ-2106:
1 — подфарники; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — генератор; 5 — выключатель зажигания; 6 — основной блок предохранителей; 7 — дополнительный блок предохранителей; 8 — реле-прерыватель аварийной сигнализации и указателей поворота; 9 — контрольная лампа указателей поворота в спидометре; 10 — выключатель аварийной сигнализации; 11 — задние фонари; 12 — переключатель указателей поворота в трехрычажном переключателе.
А это схема подключения реле поворотов ВАЗ-2106 (вид на контакты):
Подключение выполняем в следующей последовательности:
1. Отсоединяем старое реле поворотов (бочонок) и подключаем голубой провод к 3 выводу нового реле, это контролька на щитке.
2. Подсоединяем к 4 выводу нового реле кусочек провода, при креплении нового реле прикрутим его к массе.
3. Белый с черным провод (иногда фиолетовый) подсоединяем ко 2 выводу реле и к 7 выводу кнопки аварийки (номера на кнопке написаны сзади).
4. Оранжевый провод (зажигание) добавляем и подсоединяем к выводу №2 кнопки.
5. 1 вывод реле поворотов соединяем с выводом №4 кнопки аварийки.
6. На 8 вывод кнопки подаем постоянное питание, например с первого предохранителя.
7. 1 вывод кнопки подключаем к голубому проводу в фишке тубуса.
8. 3 вывод кнопки подключаем к голубому с черной полосой в фишке тубуса.
Есть еще такой вариант.
На рынке продается готовая проводка для подключения аварийной сигнализации:
: Красный — к белому с черной полосой (или фиолетовый), это нагрузка. Желтый — к голубому (это контролька). Синий — к оранжевому (зажигание). Коричневый с красной полосой — постоянный плюс (например на первом предохранителе). Белый и коричневый с белой полосой к фишке тубуса (левый и правый повороты).
Крепим реле поворотов на место старого, не забыв про массы. Вырезаем круглое отверстие под кнопку аварийки (идеально подходит отверстие насоса омывателя, но не на всех моделях). Если у Вас есть желание как-то преобразить автомобиль, советую своими руками, выглядит просто супер!
Реле поворотов ваз 2114 это установленный в монтажном блоке электронный элемент, который отвечает за формирование и функционирование прерывистого светового сигнала при обозначении правого или левого сигнала поворота. Кроме того, изделие обеспечивает периодическое и одновременное моргание поворотников в режиме аварийной сигнализации.
Большинство устройств снабжаются несколькими контактами, что дает возможность управления разнообразными электрическими цепями. Наибольшую популярность и распространение получили изделия электромагнитного типа.
Принципы работы
Разнообразие реле поворотов достаточно велико, однако все они подразделяются на два основных вида:
- классические электромагнитно-тепловые реле;
- электронные реле.
Электромагнитно-тепловые реле считаются устаревшими и ныне их можно встретить лишь на совсем старых автомобилях, например, классических «Жигулях». Реле такого типа состоят из сердечника с медной обмоткой. В верхней части сердечника располагаются две контактные группы, в боковинах — металлические якорьки. Конструкция помещается в металлический корпус, в нижнюю часть которого выводятся контакты для подключения в сеть.
При включении переключателя поворота сеть замыкается — лампа не горит. Затем один из якорьков под воздействием нихромовой струны в сердечнике выпрямляется и замыкает контакты. После этого ток начинает течь по обходной схеме, а лампа загорается в полную силу. Щелчок поворотников обеспечивается ударом металлического якорька по контактам.
Электронное реле состоит из двух основных частей: классического электромагнитного реле и электронного ключа, обеспечивающего частоту срабатывания реле. В реле подобного типа принцип работы нихромовой струны, обеспечивающей замыкание контактов, возложен на отдельную монтажную плату (ключ). В остальном схема работы схожа: протекающий ток замыкает контакты, после чего загораются лампы указателей и лампочка на приборной панели. Прерывание тока приводит к опусканию якорька и размыканию контактов — лампы указателей гаснут. Характерный щелчок также обеспечивается ударом якорька о контакты.
Почему не работают поворотники — причины неисправности поворотников
Автомобилисты часто сталкиваются с такой проблемой, как неработающий поворотник, но не каждому из них известно, как быстро решить проблему. Продолжать движение в случае возникновения такой поломки очень опасно. Лучше остановиться и постараться починить неисправность.
Виды неполадок и методы устранения
Указатель поворота правильно работает, если соблюдены следующие показатели:
- наличие включенного зажигания обеспечивает рабочий режим;
- передвижение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотника с соответствующей стороны;
- сигнал, предупреждающий о повороте, должен мигать с частотой 60 циклов в минуту.
Мигание с определенной частотой
Любое другое поведение поворотника свидетельствует о какой-либо проблеме. К самых распространенным причинам неисправностей относятся:
Немигающий поворотник. Проблема требует знакомства с основным принципом работы реле: ток, проходящий по лампам, приводит к нагреву измерительного резистора – элемента, определяющего необходимость включения той или иной лампы. Следовательно, сопротивление лампы, отличное от номинального, изменяет время включения поворотника: он начинает моргать. В этой ситуации рекомендуется слегка постучать по реле (это помогает при наличии слабого контакта или попадания влаги). Если вы заменили реле, но поворотник не мигает, а горит постоянно, значит, имеет место слабый контакт с блоком предохранителей. Может помочь и замена предохранителя, у которого было выявлено значение сопротивления, не соответствующее номинальному.
Лампочка для поворотника
Прекращение работы одного поворотника несовместимо с неисправностью реле (неполадки такого плана дают сбой в работе обоих поворотников). Один из поворотников может выйти из строя из-за перегоревшей лампочки (самый простой вариант) или нарушения проводки или патрона. Новая лапочка должна не только помещаться в гнездо поворотника, а еще и соответствовать мощности, указанной на плафоне
Если после замены лампочки поворотник так и не начал работать, нужно обратить внимание на патрон. Если на нем имеются следы окисления, то следует заняться их удалением
Для этого хорошо подойдет наждачная бумага или надфиль. А если лампочка слишком плотно соприкасается с контактами, то нужно подогнуть их тонкогубцами. Сделать это нужно максимально аккуратно, не допустив замыкания контактов, которое может привести к другой проблеме — работе поворотников в шахматном порядке. Нормальное состояние патрона означает, что причина неисправности таится в проводке. Для начала нужно убедиться в том, что провод надежно соединен с патроном. При этом недопустимо замкнутое состояние проводов между собой или замыкание «массы» на металлическом корпусе автомобиля. В этом случае необходимо произвести замену проводов или хотя бы их изоляцию.Если в это же время не работают еще и аварийные огни, то однозначно нужно менять реле – оно неисправно.
Не горит
Также причиной неработающего поворотника может являться и сам включатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде невключающейся аварийной сигнализации при наличии нормально работающих поворотников, нужно просто заменить кнопку, отвечающую за включение аварийки.
Тусклый свет поворотника – сигнал к проверке соответствия модели и мощности. Если все в порядке, то исправить ситуацию может зачистка контактов лампочек.
Реле
Реле поворотника, издающее щелчки, тоже не является нормой. Неисправность таит в себе монтажный блок, точнее, контакты реле. Звуки, похожие на щелчки могут возникнуть, если контакт окислился или слишком плотно прилегает. Также к этому приводит бракованное реле. Устранить проблему можно путем зачистки контактов или установив новое реле.
Переключатель поворотов
Указатель поворота, не работающий на одной из сторон ни спереди, ни сзади, ни в повторителе, говорит о том, что сломался подрулевой переключатель, отсутствует контакт с ним или о том, что вышло из строя все то же реле.
Электрическую схему указателя поворота защищает 8-ми амперный предохранитель, расположенный в монтажном блоке. В случае его поломки перестанут работать повороты как на левой, так и на правой стороне автомобиля.
Световая сигнализационная система обеспечивает безопасность движения, поэтому у водителя всегда должны быть с собой хотя бы лампочки требуемой мощности.
Схема ВАЗ-2101
Справочник по схемам «копейки» предназначен для самостоятельного ремонта авто при небольших неполадках электрооборудования. Ремонт начинайте с проверки предохранителей и реле (описание и обозначение будет далее). Электросхемы разделены на несколько блоков (для удобства просмотра через компьютер или телефон), имеются файлы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Эта малолитражка, аналог Fiat 124. Годы производства ВАЗ-2101: с 1984 по 2014-й.
Как и во всех остальных моделях Жигулей, электропроводка копейки выполнена по однопроводной схеме. Питание на все электрические приборы подается по одному проводу, а минусовым проводом служит кузов автомобиля.
Замена реле поворотов Ваз 2114
Теперь время поговорить о том, как поменять реле поворотов на ваз 2114. Для производства всех работ понадобится:
— терпение и свободные руки.
Инструкция по замене:
- Первый этап самый простой – открыть капот автомобиля.
- На втором этапе необходимо найти монтажный блок, в котором находится искомое изделие, предохранители. Вспомним, что место расположения МБ, находится он прямо над правой (водительской стойкой амортизатора).
- Чтобы получить доступ к содержимому блока, нам потребуется открыть его пластиковую защитную крышку. Сделать это можно отщелкнув две боковые защелки.
- Теперь можно наблюдать всё внутренне устройство коробки, однако, нас интересует только изделие с маркировкой К2. Имейте в виду, что вытянуть деталь руками достаточно проблематично, неудобно. Специально для таких целей в блоке можно найти специализированный пластиковый пинцет, при помощи которого очень удобно вытаскивать деталь и предохранители, чем мы непременно воспользуемся.
- Для обратной установки, возьмите новое изделие, вставьте его в посадочное место таким образом, чтобы три металлических контакта были заведены внутрь гнезда. После этого надавите на корпус устройства и прочно зафиксируйте его. На этом замена реле поворотов ваз 2114 окончена.
Поворотники являются, пожалуй, очень важной частью любого транспортного средства. Выполнение маневров на дороге становится довольно опасной задачей если
За правильную работу указателей поворотов отвечает реле поворотников и аварийной сигнализации ВАЗ 2107. Данное устройство применяется на всех автомобилях классического семейства. Рассмотрим, для чего нужно реле поворотников, как определяется неисправность реле и как выполняется его замена?
Неисправности и ремонт фар
В процессе эксплуатации владелец ВАЗ 2106 не всегда замечает, что свет фар постепенно становится всё более бледным, заставляя водителя присматриваться к дороге. Причина — неизбежное через определённое время помутнение колбы лампы, поэтому специалисты рекомендуют взять в привычку регулярную замену ламп передних осветительных приборов. Если в автомобиле не горят отдельные лампы или фонари, это может быть следствием:
- выхода из строя одного из предохранителей;
- перегорания лампы;
- механического повреждения проводки, окисления наконечников или ослабления крепления электропроводов.
Если не переключается дальний или ближний свет, то, скорее всего, вышло из строя реле дальнего или ближнего света или окислились контакты подрулевого переключателя. В обоих случаях, как правило, требуется замена — соответственно, реле или переключателя. Заменить трёхрычажный переключатель необходимо и в том случае, когда не фиксируются или не переключаются его рычаги.
Специалисты рекомендуют взять в привычку регулярную замену ламп передних фар ВАЗ 2106
Как разобрать фару
Чтобы разобрать фару ВАЗ 2106 (например, для замены стекла), необходимо разогреть герметик по её периметру феном, после чего тонкой отвёрткой или ножом вынуть стекло. Фен — удобный инструмент в этом случае, но необязательный: некоторые разогревают фару на паровой бане или в духовке, хотя при этом существует риск перекалить стекло. Собирается фара в обратном порядке — наносится слой герметика и стекло аккуратно устанавливается на место.
Замена лампочек
Для замены лампы фары ВАЗ 2106 необходимо:
- Демонтировать пластиковую накладку с помощью плоской отвёртки.
-
Крестообразной отвёрткой ослабить крепёжные винты обода, удерживающего фару.
-
Провернуть обод до выхода винтов из пазов.
-
Снять обод и рассеиватель.
-
Извлечь фару из ниши и отсоединить штекер питающего провода.
-
Снять фиксатор.
-
Вынуть лампу из фары.
Сборка конструкции после замены лампы выполняется в обратном порядке.
Корректор фар
Такое устройство, как корректор фар используется не каждый день, но может оказаться полезным, например, при движении в тёмное время суток с перегруженным багажником. Передняя часть машины при этом «задирается», и ближний свет скорее напоминает дальний. В этом случае водитель может с помощью корректора опустить пучок света вниз. В противоположной ситуации, когда корректор настроен под загруженный багажник, а машина идёт порожняком, можно выполнить обратную манипуляцию.
Если автомобиль не укомплектован корректором, это устройство можно установить самостоятельно. По типу привода корректоры делятся на гидравлические и электромеханические. Гидравлический состоит из главного цилиндра и цилиндров привода фар, а также системы трубок и ручного регулятора, который устанавливается на панели приборов. Электромеханический — из сервопривода, проводов и регулятора. Регулировка фар гидрокорректором осуществляется за счёт изменения давления рабочей жидкости (которая должна быть незамерзающей) в цилиндрах. Электрокорректор изменяет положение фар с помощью сервопривода, который состоит из электродвигателя и червячной передачи: после подачи напряжения на электромотор вращательное движение преобразуется в поступательное, и шток, связанный с фарой шаровым соединением, изменяет угол её наклона.
Видео: работа электромеханического корректора фар на ВАЗ 2106
Периодическая очистка требуется не только наружной, но и внутренней стороне фар ВАЗ 2106. Если необходимо избавиться от накопившейся за время эксплуатации грязи и пыли, можно воспользоваться одним из множества специальных чистящих средств
Важно при этом, чтобы средство не содержало в составе спирт, который может повредить напыление отражателя и оптику придётся менять. В некоторых случаях для очистки поверхности фары бывает достаточно зубной пасты или косметической мицеллярной жидкости для снятия лака
Чтобы вымыть внутреннюю поверхность фары, не снимая стекла, нужно вынуть из фары лампу, залить внутрь разбавленную чистящим средством воду и несколько раз хорошо взболтать, после чего промыть ёмкость чистой водой и просушить.
Ключи в схеме
Если обратиться к действующим на территории Российской Федерации Правилам дорожного движения (ПДД), то там есть четкие формулировки касательно маневрирования. Перед началом движения, перестроением, изменением направления, остановкой водитель ВАЗ 2106 обязан использовать указатели поворотов, а при их неисправности — подавать сигнал с помощью рук. В условиях плохой видимости придется также использовать источники ближнего света, а для повышения информативности диалога между участниками движения — еще и дальнего.
Включенного освещения обычно достаточно для того, чтобы автомобиль стал заметным на дороге, но не более
Если нужно обратить внимание остальных участников движения на конкретную деталь, действие, освещение должно быть не статическим, а динамическим — мигающим. Чтобы реализовать этот принцип на практике, нужно уяснить, что и фары, и указатели являются частью единой электрической схемы «шестерки»
Для того чтобы указатели помаргивали, требуется периодический разрыв цепи питания ламп, тут-то и нужен специальный дистанционный ключ или реле.

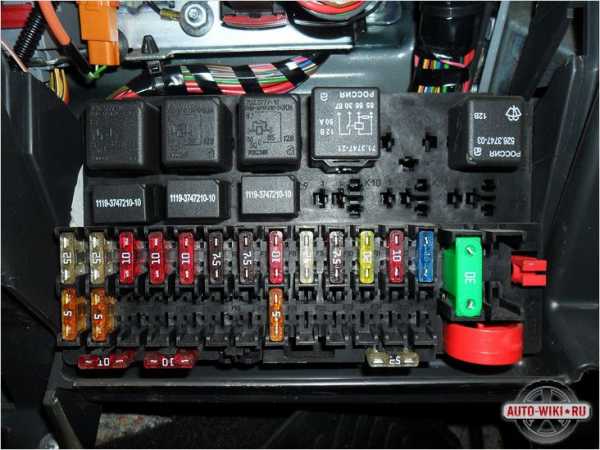

В «шестерке» большинство релейных прерывателей располагаются компактным, единым блоком в силовом отсеке. В то же время электронный ключ поворотников, а также аварийного света находятся внутри салона под приборной панелью. Внешне и технически они однотипны, то есть с взаимозаменяемостью проблем возникнуть не должно. Главными задачами этих компонентов схемы являются:
- токоснабжение ламп освещения и указателей поворота;
- периодическое прерывание цепи, создающее эффект мигания лампочек;
- звуковой сигнал в виде характерных щелчков, сопровождающих прерывание и мигание.
Выполнение всех необходимых функций возможно благодаря устройству самого реле, которое имеет две группы контактов. Одни являются стационарными, а другие — подвижными, связанными с якорем, а через него с электромагнитной катушкой. Когда последняя притягивает контакты, происходит ударение их о якоря, вызывающее характерные щелчки.
