Предохранители и реле шевроле нива

Замена предохранителей

В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.

При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:

• в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
• а в блоках системы впрыска — современные, ножевого типа.

Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.

При выходе из строя, например, прикуривателя в дороге необходимо:

1. Выключить зажигание.
2. Открыть крышку дополнительного блока.
3. Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
4. Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
5. Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

По аналогичной схеме меняются и остальные предохранители и реле на ВАЗ 21214.

 Загрузка …

Где находится предохранитель бензонасоса ваз 21214 инжектор

Где находится предохранитель бензонасоса ваз 21214 инжектор

Скачать файл — Где находится предохранитель бензонасоса ваз 21214 инжектор

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Основной и дополнительный блоки предохранителей ВАЗ , Основной и дополнительный блоки предохранителей ВАЗ , Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света. Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией. Выключатель аварийной сигнализации, реле-прерыватель в режиме аварийной сигнализации , контакты реле обогрева стекла двери багажного отделения. Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:. Предохранители системы управления двигателем ВАЗ , Предохранители системы управления двигателем ВАЗ , Блок реле системы управления двигателем Нива 4х4 Блок реле системы управления двигателем Нива 4х4. На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера. Блок реле над педалью газа Нивы Блок реле над педалью газа Нивы. Это может быть короткое замыкание, не верно выбранный номинальный ток и т. Для поиска неисправностей пользуйтесь схемами электрооборудования. Раз в неделю или чаще Раз в месяц Раз в квартал Раз пол года Раз в год Больше года ничего не перегорало. Юрий , решение подобной проблемы описано тут https: Валентин , смотреть контакты, возможно окислились. Проверять проводку , опираясь на схемы. LadaOnline , Проблема в том что я лампочки снимаю и всеровно горит на щетке на половину дальний! Булат , все электросхемы для Нивы тут https: День добрый участникам форума. Может кто помочь , сгорела проводка на ниве инжектор год сЭСУД. Какого цвета провода подходят на блок предохранителей, где к вентиляторам ток идет , и на колодку диагностики. Если можно , нормальную схему с цветом проводов , не могу разобраться. На ниве г. Иногда не горит задний ход, не работают дворники и поворотники. При включении поворотников реле поворотников жужит. Мне подсказали что это где-то масса отошла или открутилась. Где этот грёбаный провод массы прикручивается? Запрещено использовать ненормативную лексику, оскорблять других пользователей сайта, рекламировать товары или магазины. Появился универсал Лада Веста 1. АвтоВАЗ познакомил дилеров с универсалами Лада Веста. Первый видео обзор универсала Лада Веста обновлено. АвтоВАЗ почти достиг точки безубыточности в I полугодии г. Рейтинг дилерских сетей по количеству автоцентров на июль Статистика продаж авто в Европе по моделям за первую половину. Доработка подключения ЦБКЭ подсветка панели вместе с зажиганием. Шумоизоляция бардачка Лада Веста обклеиваем карпетом. Рекомендованный размер шин и дисков Лада Приора. Да, отлично светит Да, неплохой Скорее Нет, чем Да Нет, он ужасный. Онлайн — крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом. Копирование материала разрешается только с указанием ссылки на источник. Добавление комментариев и регистрация на сайте временно приостановлены в связи с работами на сервере. Реле и предохранители ВАЗ , Нива 4х4 инжектор. Часто ли на вашей Нива 4х4 перегорают предохранители или реле? Раз в неделю или чаще. Больше года ничего не перегорало. Юрий 24 декабря LadaOnline 25 декабря Валентин 7 февраля LadaOnline 7 февраля Булат 12 февраля LadaOnline 12 февраля Гость Евгений 28 февраля LadaOnline 28 февраля Владимир 17 мая Назад 1 2 Вперед. XRAY Веста Ларгус Гранта Калина 2 и 1 Приора Нива 4×4. Скорее Нет, чем Да. Данный сайт не является официальным сайтом LADA. Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях.

Подробная карта иркутской

Аспирин йорк инструкция по применению

Где находится предохранитель бензонасоса на Нива Шевроле: где же он стоит?

Сколько лежат в больнице после укуса клеща

Расписание автобусов 5 узловая

Армавир ефремова 3 d карта

Экономический кризис в современных условиях

Диета 10 описание

Как приготовить чесночные стрелки в томатном соусе

дворников Устройство на ВАЗ-21213

Электрический двигатель автомобилях на стеклоочистителя Нива ВАЗ 21213 и 21214 две имеет щётки, постоянные магниты и одну оснащён. Он скорость термобиметаллическим предохранителем, чтобы предотвратить перегрузки возможные. Каждый из рабочих режимов очистителя при активируется помощи переключателя под рулём. прерывистый (Непостоянный) режим работает через реле 514 PC версии (прикрепляется при помощи двух боковине к гаек, расположенной на переднем плане слева).

При активации дворников на автомобиле 21214 Нива и 21213 каждая щётка способна максимально произвести четыре двойных хода в непрерывном Степень. режиме сопротивления электромагнитной обмотки на реле обмотки 66 +-2 Ом, а составляет у прерывателя составит 23 +-1 Ом.

Щётки для дворников ВАЗ-21213 и -21214

Когда желает автовладелец установить на свою Ниву дворники, то у начинает него возникать большое количество вопросов стеклоочистительных касательно щёток. Насколько часто необходимо щётки? заменять Щетка, какой разновидности лучше подобные И подходит?.

Часто ли нужно менять щётки, дворники? на установленные – этот вопрос каждый владелец Нива машины-21213 либо Нива-21214 решать должен для себя сам.

экземпляры, в городе Санкт-Петербурге стеклоочистители на зимние за машинах месяцы приходят в негодность. Ниву оборудовать рекомендуется новыми щётками для стеклоочистителей год за дважды: по завершению последнего зимнего месяца и в летнем первом месяце.

Какими стеклоочистительными щётками оборудовать рекомендуется Ниву? Есть две разновидности: каркасные и бескаркасные.

Первый вид предназначается для более обеспечения равномерного прижимания к поверхности стекла. водитель Если «выпускает» свою Ниву на мороз, то стеклоочистители бескаркасные не будут замерзать. При большой перемещения скорости они не будут издавать много Правда.

шума есть один недостаток: с течением бескаркасные времени щёточки стираются и начинают царапать стекло лобовое. Какие щётки ставить на Ниву вам решать: можно сэкономить на качестве либо первоклассный приобрести дорогой экземпляр.

Размеры щёток для дворников автомобилей ВАЗ 21213-21214

стеклоочистительных Размеры щёток на моделях ВАЗ 21213-абсолютно 21214 симметричны, в большинстве случаев составляют пятидесяти около одного сантиметра со всех сторон. автовладельца у Ещё имеется возможность устанавливать щётки, будут которые иметь иной размер: со стороны пятидесяти – до водителя трёх сантиметров, а со стороны пассажира – до одного пятидесяти сантиметра.

Сигнальная лампа моргает

Моргание индикатора АКБ, как правило, указывает на проблемы в щеточном узле, а также на возникновение КЗ выводов «Ш» и «-» регулятора напряжения. Щетки, в свою очередь, могут «зависать», не доставая до контактных колец ротора при малых и средних оборотах. Как их починить, вы уже читали в нашей инструкции. Однако причиной того, что пропала зарядка на Ниве 2121, 2131, 21214 и 4×4 Урбан, не всегда являются вышеупомянутые составляющие под капотного пространства. В частности, виновником слабой зарядки или ее полного отсутствия становится вовремя необслуженный аккумулятор с недостаточным объемом электролита или замкнутыми банками, незатянутые и окислившиеся клеммы, перебитые и оплавленные провода. Дополнительные трудности возникают при накоплении на подвесном оборудовании грязи, пыли, следов ГСМ и др.

Характерные черты неисправностей

Имеется несколько показателей, согласно которым можно судить о поломке бензонасоса на ВАЗ 2114 или входящих в его комплектацию составных элементов. Но при этом, обязательно проверить в самом ли деле неполадки в топливном насосе, потому что можно затратить средства на приобретение другого, а на деле получится, что проблема не в нем:

1. Мотор не запускается, это может говорить о неисправностях в помпе. Сначала следует проконтролировать функционал свечей, имеется ли искра. Проверке подлежит и электронная система управления.
2. Стоит проверить уровень давления внутри топливной системы. Когда бензонасос работает без перебоев, создается давление 3,2 бар. Исходя из вида мотора, особенности бензонасоса могут различаться:

• Если объем двигателя составляет полтора литра, то самым приемлемой величиной является 285-325 кПа.
• Если размер двигателя равен 2 литра, то оптимальными показателями являются от 375-390 кПа.

1. Нет сигнала, который не попадает на помпу. Это возникает при попытках запустить двигатель. Когда система осуществляет свою деятельность верно, запуск мотора вызывает небольшую вибрацию помпы. Если вибрация отсутствует, то имеет смысл проверить контакты.
2. Троит силовая установка, еще одна не очевидная черта неполадки с топливной помпой. Но лучше проверить, так как есть вероятность, что виноват бензонасос.
3. Мотор дергается. Что отмечается так же на не высоких оборотах и на старте. В этом случае проблема может состоять в неполадках самого насоса или в сетке, требующей замены.

Большинство автовладельцев приобретают полностью топливную систему, включающую фильтр, датчик, поплавок, заборную камеру и помпу. Это приобретение стоит в пределах 3 тыс. руб. Более выгодным является покупка одного насоса, цена на который менее 1 тыс. руб. Случается так, что при поломке насоса остальные составные части топливной системы остаются исправными и готовы к последующему использованию.

Основные электрические схемы Нивы 21214

Передний жгут проводов

1. правый передний фонарь;
2. правый боковой указатель поворота;
3. ко­лодка соединения со жгутом проводов правого фонаря и бокового указателя поворотов;
4. правая фара;
5. колодка соединения со жгутом проводов правой фары;
6. стартер;
7. аккумулятор;
8. генератор;
9. левая фара;
10. соединение со жгутом проводов левой фары;
11. левый передний подфарник;
12. левый боковой указатель поворота;
13. соединение со жгутом проводов правого переднего фонаря;
14. звуковой сигнал;
15. датчик температуры наружного воздуха;
16. очиститель ветрового стекла;
17. датчик температуры охлаждающей жидкости для комбинации приборов;
18. датчик контрольной лампы аварийного давления масла;
19. омыватель ветрового стекла;
20. датчик контрольной лампы уровня тормозной жидкости;
21. реле блокировки стартера;
22. соединение со жгутом панели приборов

ЭСУД

1. клапан продувки адсорбера;
2. дроссельный узел
3. датчик температуры охлаждающей жидкости
4. правый вентилятор системы охлаждения;
5. левый вентилятор системы охлаждения;
6. катушка зажигания;
7. свечи зажигания;
8. датчик массового расхода воздуха;
9. датчик положения коленчатого вала;
10. колодка соединения со жгутом проводов управляющего датчика концентрации кислорода;
11. управляющий датчик концентра­ции кислорода;
12. датчик фаз;
13. датчик детонации;
14. колодка соединения со жгутом проводов форсунок;
15. форсунки;
16. педаль е-газа;
17. колодка соединения со жгутом проводов панели приборов;
18. главное реле;
19. реле правого вентилятора системы охлаждения;
20. реле левого вентилятора системы охлаждения;
21. реле топливного насоса;
22. предохранитель топливного насоса;
23. колодка соединения с задним жгутом проводов (к топливному модулю);
24. диагностическая колодка;
25. масса в салоне автомобиля;
26. блок предохранителей ЭСУД;
27. колодка соединения зеленого цвета со жгутом проводов индикатора состояния АПС (светодиод);
28. колодка соединения черного цвета со жгутом проводов индикатора состояния АПС (катушка связи);
29. блок управления автомобильной противоугонной системы (АПС);
30. колодка соединения со жгутом проводов диагностического датчика концентрации кислорода;
31. диагностический датчик концентрации кислорода;
32. электронный блок управления двигателем (контроллер)

Схема соединения панели приборов

1. соединение с передним жгутом проводов;
2. со­единение со жгутом проводов системы управления двигателем;
3. выключатель аварийной сигнализации;
4. выключатель на­ружного освещения;
5. реле поворотов;
6. реле включения противотуманных ламп в задних фонарях;
7. комбинация приборов;
8. переключатель очистителя и омывателя стекла двери багажного отделения;
9. переключатель отопителя;
10. трех рычажный подрулевой переключатель;
11. выключатель зажигания;
12. датчик положения педали тормоза и выключатель сигналов тормо­жения;
13. датчик положения педали сцепления;
14. реле обогрева стекла двери багажного отделения;
15. реле дальнего света;
16. реле ближнего света;
17. реле зажигания;
18. выключатель обогрева стекла двери багажного отделения;
19. выключатель заднего противотуманного света;
20. реле стеклоочистителя ветрового стекла;
21. лампы подсветки блока управления отопле­ния и вентиляции;
22. выключатель света заднего хода;
23. датчик включения блокировки дифференциала;
24. дополнительный блок предохранителей;
25. основной блок предохранителей;
26. выключатель контрольной лампы стояночного тормоза;
27. дат­чик скорости автомобиля;
28. вентилятор отопителя;
29. дополнительный резистор отопителя;
30. прикуриватель;
31. блок кон­трольных ламп;
32. индикатор включения обогрева стекла двери багажного отделения;
33. индикатор включения блокировки дифференциала;
34. регулятор освещения приборов;
35. соединение с задним жгутом проводов;
36. подключение к аудиосистеме

Задний жгут проводов

1. соединение со жгутом проводов системы управления двигателем;
2. соединение со жгутом проводов панели приборов;
3. правый плафон освещения салона;
4. концевой выключатель правой двери;
5. топливный модуль;
6. концевой выключатель левой двери;
7. левый плафон освещения салона;
8. очиститель стекла двери багажного отделения;
9. соединение со жгутом проводов очиститель стекла двери багажного отделения;
10. фона­ри освещения номерного знака;
11. элемент обогрева стекла двери багажного отделения;
12. омыватель стекла двери багажного отделения;
13. задний правый фонарь;
14. дополнительный сигнал торможения;
15. задний левый фонарь

Электрооборудование Нива ВАЗ 21213, 21214, 2131 lada 4×4

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумулятор заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления двигателем (инж)).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

О диагностике электрооборудования

Для её количественной диагностики достаточно иметь простой мультиметр, измеряющий напряжения, действующие на автомобиле.

Машина не заводится — втягивающее реле щёлкает, но не крутится стартер. Если напряжение АКБ в норме и нет окислений клемм, то, воспользовавшись вольтметром, проверим падение напряжения сначала на самих клеммах, потом от плюсовой клеммы к втягивающему реле и от минусовой клеммы к двигателю. Если падение напряжения между соединениями не превышает 0.3 вольта — дефект стартера. Если очень «туго» крутит стартер — провести те же операции.

Нет нормальной зарядки — повторить те же операции по поиску падения напряжения на заземлении генератора, переход от клеммы выхода генератора к клемме провода, идущего на АКБ, и переход от клеммы провода к клемме АКБ. В зависимости от конструкции самого генератора проверяют напряжение на возбуждение. А вот для качественной оценки работы диодного моста, к сожалению, вольтметр не пригоден! Нужен прибор для регистрации колебания напряжения вырабатываемого генератором.

Вообще, большинство неисправностей в электрической части автомобиля связаны именно с плохими контактами на разъёмах, в соединениях жгута проводов и электрохимической эрозией самих проводов в местах трещин и повреждения изоляции. Такие виды дефектов вычисляются путём замера падения напряжения на участке цепи с последующим ремонтом или заменой повреждённого участка.

Короткий пример. Клиенты жалуются на повышенные обороты двигателя при отпущенной педали газа в ходу. Почти на 100% это связано с завышенным напряжением, выходящим с датчика положения дроссельной заслонки. Одна из наиболее вероятных причин — плохой контакт на обжимке разветвления массы в пучке проводов. При работающем двигателе нужно проверить напряжение на минусовой клемме датчика, просунув щуп к контакту, относительно двигателя. Падение напряжения не должно превышать 0.2 Вольта. Потом проверить полное закрытие заслонки до упора, и только после этого дефектовать датчик.

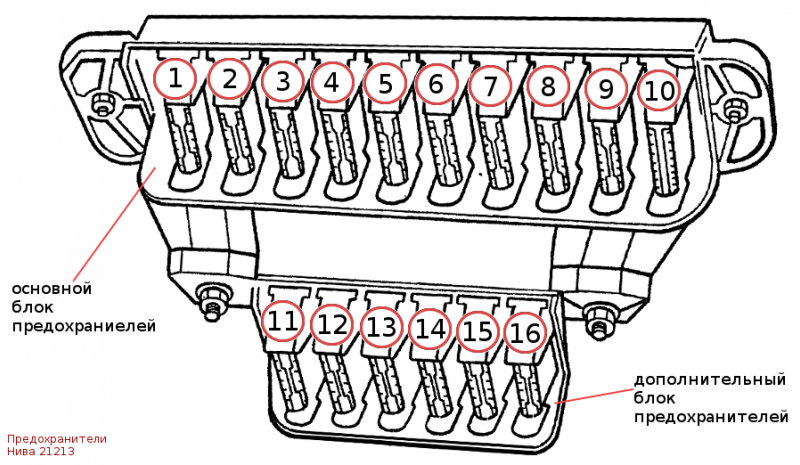

Предохранители и реле Нива 21213

№1 (16А)

Электродвигатель вентилятора отопителя

Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток кроме исходного

Реле (обмотка) включения обогрева заднего стекла

Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворота)

Контрольная лампа указателей поворота

Задние фонари (лампы света заднего хода)

Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда АКБ

Контрольная лампа блокировки дифференциала

Реле-прерыватель и контрольная лампа стояночной тормозной системы

Контрольная лампа недостаточного уровня тормозной жидкости

Контрольная лампа давления моторного масла

Указатель температуры охлаждающей жидкости

Указатель уровня топлива с контрольной лампой резерва

Левая фара (дальний свет)

Контрольная лампа дальнего света фар

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Левый передний фонарь (габаритный свет)

Правый задний фонарь (габаритный свет)

Фонари освещения номерного знака

Контрольная лампа габаритного света

Правый передний фонарь (габаритный свет)

Левый задний фонарь (габаритный свет)

Лампы освещения комбинации приборов

Табло подсветки рычагов управления отопителем

Лампы освещения прикуривателя

Лампы подсветки выключателей

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации

Элемент обогрева заднего стекла и реле (контакты) его включения

Штепсельная розетка для переносной лампы

Плафоны освещения салона

Задние фонари (лампы стоп-сигнала)

№11 (8А), №12 (8А), №14 (16А), №16 (8А)

Задние фонари (противотуманный свет)

Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения

Реле (контакты) очистителей фар

Электродвигатель омывателей фар

Реле Нива 21213

Три реле электрооборудования Нива 21213 установлены под панелью приборов, справа от рулевой колонки. Это реле типа 113.3747-10. Они управляют включением ближнего света фар, дальнего света фар и обогревом заднего стекла (двери задка).

Два под блоком предохранителей — реле зажигания и реле стартера. Там же может находиться реле включения очистителей и омывателей фар (если таковые имеются).

Примечания и дополнения

— Не защищены предохранителями электрические цепи заряда аккумуляторной батареи, цепи системы зажигания, системы пуска двигателя (стартер).

— Электродвигатели моторедукторов очистителя ветрового стекла, очистителя заднего стекла, очистители фар (если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

— На автомобилях Нива до 1996 г.в. на предохранителе №2 дополнительно «висел» вольтметр.

Еще статьи по автомобилю Нива 21213

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.

Предохранители системы управления двигателем

F1 (30A)	Контакты реле правого электровентилятора
F2 (30A)	Контакты реле левого электровентилятора
F3 (15A)	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)	Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

№1	Реле зажигания
№2	Главное реле
№3	Реле правого вентилятора охлаждения
№4	Реле левого вентилятора охлаждения
№5	Реле бензонасоса (топливного)
№6	Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

F1 (30A)	Контакты реле правого электровентилятора
F2 (30A)	Контакты реле левого электровентилятора
F3 (15A)	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)	Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Номер элемента	Обозначение
1	Лампочки передних габаритов.
2	БП.
3	Лампы наружного света.
4	Освещение приборной панели.
5	Лампы наружного света.
6	Лампы номерного освещения.
7	Лампочки задних габаритов.
8	Лампы заднего хода.

Благодаря этой схеме можно вовремя найти нужный элемент, если он по каким-то причинам выйдет из строя. Так, например, при подаче сигнала на стеклоподъемники они начнут двигаться, очищая стекло.

А еще интересно: Нет зарядки на ваз 21213 причины

Топливная система нива 21214 инжектор схема

Lada 4х4 (ВАЗ-21214) : Система питания двигателя

Система питания: 1 — впускная труба; 2 — топливная рампа; 3 — электрический разъем блока управления дроссельным узлом 4 -дроссельный узел; 5 — ресивер; 6 — регулятор давления топлива; 7 — клапан продувки адсорбера; 8 -топливный фильтр; 9 — вентиляционная трубка; 10 — наливная труба; 11 — гравитационный клапан; 12 — сепаратор; 13 — топливный модуль; 14 — топливный бак; 15 — адсорбер; 16 — форсунки

Топливо подается из бака, установленного в углублении пола под задним сиденьем. Бак прикреплен к кузову болтами и закрыт сверху металлической крышкой. Топливный бак состоит из двух стальных штампованных частей, сваренных между собой.

Наливная труба соединена с баком двумя бензостойкими резиновыми шлангами: толстый шланг служит для заливки топлива, тонкий -для отвода воздуха, вытесняемого из бака при его заправке топливом. Шланги закреплены хомутами.

В пробку заливной горловины встроены впускной и выпускной клапаны, предотвращающие деформацию бака при изменении давления внутри него.

Топливный модуль, включающий топливный насос и датчик указателя уровня топлива, установлен

в топливном баке. Для грубой очистки топлива на входе модуля имеется сетчатый фильтр, защищающий подшипниковые узлы и коллектор насоса от абразивных частиц, содержащихся в топливе.

Для доступа к топливному модулю под подушкой заднего сиденья необходимо снять крышку отсека топливного бака.

Уровень топлива в баке определяется с помощью датчика указателя уровня топлива, закрепленного на топливном модуле.

Топливный насос — электрический, погружной, вихревого типа.

Насос включается с помощью реле по команде контроллера системы управления двигателем (при включенном зажигании). От топливного насоса по шлангам и трубопроводам топливо подается под давлением через топливный фильтр, расположенный под днищем автомобиля, к топливной рампе. Топливо, проходя через насос во время его работы, смазывает и охлаждает его.

Насос создает в системе давление, превышающее рабочее давление в топливной рампе. Топливный фильтр тонкой очистки — неразборный, с бумажным фильтрующим элементом.

На корпус фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива. Топливная рампа представляет собой полую планку и служит для подачи топлива к форсункам.

Топливная рампа в оборе: 1 — регулятор давления топлива; 2 — форсунки; 3 — топливная рампа

Топливная рампа закреплена двумя винтами на впускной трубе.

На рампе находятся штуцер для контроля давления топлива и регулятор давления. Последний изменяет давление в топливной рампе в пределах от 3,0 до 3,2 бар (3,0— 3,2 кгс/см2) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками.

Топливо под давлением подается во внутреннюю полость рампы, а оттуда через форсунки во впускную трубу.

Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки выполнен распылитель, через который топливо впрыскивается во впускные каналы. Управляет работой форсунок контроллер.

Форсунки уплотняются в рампе и впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами. При обрыве или замыкании обмотки форсунку следует заменить. Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО.

Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры — «топливную» и «воздушную»: «воздушная» соединена вакуумным шлангом с ресивером, а «топливная» — непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму и открыть клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, перепуская некоторое количество топлива через сливной трубопровод обратно в бак. При нажатии на педаль «газа» дроссельный узел открывает заслонку, разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан и давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан — давление топлива снижается. Перепад давлений, задаваемый жесткостью
