Не работает бензонасос газель 405 инжектор причины

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

1. Машины выпуска до 2003 года:
   • комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
2. управляющие реле установлены отдельно от монтажного блока;
3. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
4. Модели 2003-2010 года выпуска:
   • устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
5. реле управления также расположены независимо от блока;
6. силовой предохраняющий модуль может быть различным: БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
7. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Автомобили с дизельным двигателем

1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
2. Измененный подкапотный блок, в том числе защищаемые цепи:
   • система подогрева воздуха с защитой 125А;

Схематическое устройство системы подогрева воздуха в газели

Схема с размерами автомобильного предохранителя

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.

Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Сгорел предохранитель 90 а на соболе 4*4 — ГАЗ Соболь 4Х4, 2.3 л., 2016 года на DRIVE2

Данная заметка для водителей с маленьким опытом ремонта.Для тех кто часто разбирает и собирает авто, это неинтересно.Предистория: Поставил на охрану авто, через час не смог открыть с брелка, и так как на брелке было одно деление подумал что сдохла батарейка.Заменил батарейку, результат ноль. Подумал что раз синхронизировался, взял запасной. Он тоже не открыл машину.Утром решил выяснить, открыл машину ключём.Аккумулятор в ноль, начал выяснять причину. Подключил зарядное устройство, взял огнетушитель ( был печальный опыт, не смоим авто. Закоротила видимо проводка, потому что когда начали заводить с буксира авто загорелся, пять минут и нет 99 й, пожарные приехали через 7 минут, капот не смогли открыть трос оборвался) но к жизни авто не вернулся, взял руководство и в разделе предохранители обнаружил, ещё блок предохранителей под капотом, я о них забыл так как последний раз имел дело в 98 году на 412 москвиче. Вскрытие показало, что сгорел предохранитель от генератора 90 ам.Предохранитель тугоплавкий, что делать?, Выходные, магазины не работают, проволочкой я не любитель, тем более не понятно от чего он сгорел.Пока рассматривал крышечку от блока, протёр её и о чудо. Там был отсек с запасными предохранителями, завод газ прямо вырос в моих глазах. Заменил предохранитель, в ходе замены увидел что все контакты прослабленны, за год эксплуатации раскрутились.Протянул, будем надеятся что он сгорел от плохого контакта, завёл авто зарядка на бортике показывает 14.6.

Полный размер

Силовые предохранители

Полный размер

Незаметный тайник

Полный размер

Вот они, красавчики.

Цена вопроса: 0 ₽

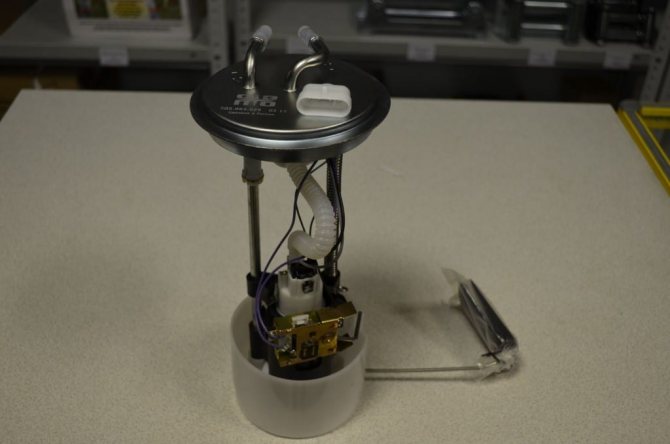

Расположение топливного насоса

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:

• топливный насос;
• фильтр первичной очистки топлива;
• датчик уровня топлива.

Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.

Замена плавких предохранителей

Перед установкой нового предохранителя взамен неисправного выясните и устраните причину перегорания (см. выше «Проверка электрических цепей»).
Отключаем аккумуляторную батарею.

Замена центральных предохранителей бортовой сети автомобиля

Пальцами сжав с двух сторон фиксаторы, снимаем крышку блока.

Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40А или 60 А).

Запасные предохранители хранятся под пластиной крышки,…

…которая держится на двух фиксаторах.


Замена предохранителей цепей электрооборудования

Снимаем крышку блока.
У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого. Расположены они по порядку номеров слева направо. Перечень защищаемого оборудования каждым предохранителем дан в таблице «Электрические цепи, защищаемые плавкими предохранителями».

Вынимаем неисправный предохранитель и устанавливаем новый.

Ремонт и обслуживание бензонасоса автомобиля ГАЗель с 405 двигателем

Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.

ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства – ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.

Расположение топливного насоса

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:

• топливный насос;
• фильтр первичной очистки топлива;
• датчик уровня топлива.

Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его

Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Хотя если долго не ремонтировать топливный насос и не обращать внимания на такую поломку, то в один прекрасный момент машина может банально не завестись. Причиной этой неполадки является падение давления в топливной системе, а создает именно неисправный бензонасос.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Советы для автомобилистов

В работе погружного электробензонасоса, на автомобиле Газель, принимают участие: главное реле, реле бензонасоса, электронный блок управления, а защищают эту электрическую цепь предохранители. Кроме этого, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.

А те автомобили Газель , которые работают на газу, заводятся всё равно на бензине и у них в электрическую схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы двигателя на газ.

Поэтому, поиск неисправностей, связанных с не рабочим бензонасосом на Газели, нужно начинать с проверки целостности предохранителей. Проверить нужно и состояние контактов, на предмет их окисления. Далее проверяем работу всех реле, которые задействованы на данном автомобиле в электрической схеме подачи напряжения на клеммы бензонасоса. Если это не помогло, то придётся проверять проводку и колодки от электронного блока управления до главного реле и реле бензонасоса.

Ещё одной частой причиной отказа в работе бензонасоса бывает окисление или подгорание минусового контакта, расположенного на бензонасосе внутри бака. Там стоит колодка белого цвета, только не путайте, пожалуйста, её с колодкой, которая расположена на поверхности бензобака. Обычно эта неисправность первоначально проявляется периодическим включением и выключением в работу бензонасоса. Если эта проблема возникла, то эти контакты придётся периодически чистить, снимая модуль или их один раз и навсегда соединить напрямую, минуя клемму.

К сожалению, водителю, самостоятельно не всегда удаётся найти неисправности связанные с отказом в работе погружного бензонасоса на автомобиле Газель и приходится искать грамотного автоэлектрика, для решения этой проблемы.

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Для чего необходим бензонасос?

Топливный насос или бензонасос предназначен, как мы уже говорили выше, для подачи топлива из точки «А» в точку «Б». Под точкой «А» подразумевается резервуар, то бишь бак, в котором находится топливо, под точкой «Б» подразумеваем двигатель, в который происходит подача. После подачи топливо смешивалось, грубо говоря, готовилось «к употреблению». Подача топлива регулируется давлением, которое поддерживает редуктор бензонасоса, правильное давление в топливном насосе — очень важный момент. Современные топливные насосы бывают двух типов — механические и электрические, они отличаются между собой по типу привода: первый работает за счет постоянного движения приводного рычага вверх-вниз, а второй оснащен электромоторчиком и мини-помпой, этот тандем питается от электросети и производит бесперебойную подачу топлива в двигатель. Первый, механический тип бензонасосов сегодня довольно сложно встретить, поэтому углубляться в подробности его работы и прочие детали мы не будем. Вместо этого мы поговорим о неисправностях электробензонасосов.

Признаки неисправности топливного насоса

• Пожалуй, самым распространенным симптомом, по которому можно определить нарушения в работе бензонасоса, являются рывки во время движения автомобиля.
• Вторым по популярности симптомом, свидетельствующим о неисправности топливного насоса, являются плавающие холостые обороты.
• Плохой запуск двигателя или вовсе отсутствие такой возможности нередко может говорить о том, что бензонасос требует замены.
• Ухудшение динамики, то есть когда вы «даете в пол», а машина либо дергается, либо вовсе не реагирует на положение педали.

Примечание: Важно отметить, что все вышеописанные признаки неисправности топливного насоса, могут быть вызваны и другими деталями двигателя, поэтому нельзя лишь по одним симптомам поставить приговор о том, что необходима замена бензонасоса. Например, обороты могут плавать из-за проблем с ДМРВ или ДПДЗ, потому что топливо некачественное или необходимо почистить форсунки

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

• неисправность регулятора давления топлива в рампе;
• поломку бензонасоса или заметное снижение его производительности по причине износа;
• сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

• выход из строя предохранителя бензонасоса;
• поломка реле бензонасоса;
• проблемы с «массой» бензонасоса;
• неисправность электромоторчика бензонасоса;
• окисление или залом контактов и клемм бензонасоса;
• неисправен сам бензонасос;

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

Электромоторчик бензонасоса

Если проверка давления в топливной рампе и внешней проводки на бензонасос дает положительные результаты, тогда следует проверить моторчик бензонасоса. Указанный электромотор отвечает за циркуляцию бензина внутри топливного насоса.

Во время проверки нужно учитывать, что сами клеммы на бензонасосе имеют свойство окисляться, в результате чего питание не подается и насос не качает. В таком случае моторчик рабочий, но клеммы нужно зачистить или перепаять.

Электропроводка и предохранители

При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.

Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.

Техническое обслуживание

При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)

Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой

Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.

При ремонте электропроводки, следует пользоваться принципиальной схемой электрооборудования автомобиля, на которой даны расцветки и сечения проводов, применять провода других сечений не рекомендуется, т.к. это может привести к неисправности электрооборудования.

Предохранители

Под капотом на основании АКБ находится блок силовых предохранителей БПР-2 или БПР-4 (на автомобилях с антиблокировочной системой тормозов).

В блоке БПР-2 плавкая вставка на 90 А защищает цепь генератора и силовую электрическую цепь наружного освещения автомобиля, а плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

В блоке БПР-4 верхняя плавкая вставка на 90 А защищает силовую электрическую цепь электрооборудования, вторая плавкая вставка на 40 А защищает силовую электрическую цепь наружного освещения, третья плавкая вставка на 60 А защищает силовую электрическую цепь антиблокировочной системы тормозов, нижняя плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

Слева под панелью приборов установлены два блока плавких предохранителей БПР-13. Ниже указаны величины предельной силы тока в амперах и защищаемые ими цепи.

Предохранители верхнего блока

№ предохранителя	Ток, А	Защищаемые цепи
1	25	Комплексной микропроцессорной системы управления двигателем
2	15	Аварийной световой сигнализации, обмотки реле фар-прожекторов (для медицинских автомобилей)
3	15	Выключателя массы (для автобусов), магнитолы, радиостанции (для медицинских автомобилей)
4	10	Стеклоочистителя, стеклоомывателя, фонаря бокового наружного (для медицинских автомобилей)
5	10	Реле фар, ABS тормозов (для автобусов и части медицинских автомобилей)
6	10	Сигналов торможения
7	20	Звукового сигнала, прикуривателя
8	20	Электродвигателя отопителя, электронасоса системы отопления (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
9	15	Электродвигателя дополнительного отопителя (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
10	10	Комбинации приборов, света заднего хода, датчика скорости, реле стеклоочистителя
11	5	Датчика кислорода
12	15	Комплексной микропроцессорной системы управления двигателем, микропроцессорной системы зажигания, реле вентилятора охлаждения двигателя
13	10	Указателей поворотов

Предохранители нижнего блока

№ предохранителя	Ток, А	Защищаемые цепи
1	25	Резерв
2	15	Дальнего света правой фары, сигнализатора дальнего света
3	15	Дальнего света левой фары
4	10	Ближнего света правой фары
5	10	Ближнего света левой фары
6	10	Противотуманных фонарей, сигнализатора противотуманных фонарей
7	20	Резерв
8	20	Резерв
9	15	Плафона кабины, плафона грузового салона, подкапотного фонаря, плафона подножки и освещение пассажирского салона (для автобусов)
10	10	Подсветки приборов, переключателей, прикуривателя
11	5	Резерв
12	15	Габаритного света правого борта, корректора фар, плафона вещевого ящика
13	10	Габаритного света левого борта, сигнализатора габаритного света, освещения номерного знака

Примечание:
К автомобилю прикладывается комплект запасных предохранителей. Для извлечения неисправного предохранителя необходимо использовать пинцет, имеющийся в комплекте запасных предохранителей.

Двигатель ЗМЗ 406

Это следующая ступень развития двигателей для «Газели», которая пришла на смену ЗМЗ 402.

Несмотря на небольшие отличия в цифрах между ними, данный мотор претерпел кардинальные изменения по сравнению с предшественником.

К главным отличиям следует отнести следующие изменения:

• изменение расположения распредвалов;
• 16-ти клапанный мотор;
• установлены гидрокомпенсаторы, что позволяет избежать постоянной необходимости в их регулировке;
• значительно улучшенный привод ГРМ, рабочий ресурс которой составляет 100.000 км пробега, но в большинстве случаев может выдерживать нагрузки и в два раза больше. Распределительный вал двигателя приводится во вращение шестернями с косыми зубьями. При этом на коленчатый вал насажена стальная шестерня, а на распределительный для обеспечения бесшумной работы — текстолитовая с чугунной ступицей.

Электрические схемы ГАЗ-3110 «Волга»

(кликабельно) (кликабельно)

3. Вставьте предохранитель топливного насоса.

4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

№ предохранителя

Защищаемые цепи автомобиля

Цветовая маркировка плоских ножевидных предохранителей:

1	25	Электровентилятор климатической установки
2	15	Дальний свет правой фары
3	15	Дальний свет левой фары, сигнализатор дальнего света фар
4	10	Ближний свет правой фары, электрокорректор фар
5	10	Ближний свет левой фары
6	10	Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя
7	20	Резервный
8	20	Прикуриватель, реле звуковых сигналов, звуковые сигналы
9	15	Задний противотуманный свет
10	10	Радиооборудование (магнитола, цепи электроантенны)
11	5	Блок системы управления двигателем (ЗМЗ-406)
12	15	Подкапотная лампа, плафон вещевого ящика, плафон салона
13	10	Стеклоочиститель
1	25	Передние противотуманные фары, задний противотуманный свет
2	15	Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла
3	15	Свет заднего хода, приборы, датчик спидометра
4	10	Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения
5	10	Аварийная сигнализация
6	10	Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
7	20	Обогрев заднего стекла, плафоны
8	20	Электроприводы наружных зеркал и блокировки дверей
9	15	Электробензонасос (ЗМЗ-406)
10	10	Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402)
11	5	Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота
12	15	Обогрев сидений
13	10	Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

5А — оранжевый

10А — красный

15А — голубой

20А — желтый

25А — белый

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.

Общий вид расположения электрооборудования на автомобиле

1 – блок реле (РС711 – реле переключения фар; 711.3747-0) – реле стартера; PC 431 Б или 931.3747 – реле стеклоочистителя; реле сигналов; реле обогрева заднего стекла; реле противотуманных фар; реле прерывателя указателей поворота);

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру. Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Блок в салоне

Слева в панели приборов, под защитной крышкой, находится основной блок реле и предохранителей.

Фото — схема

Описание предохранителей

F1	10А Лампа габаритного света в левой блок — фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2	10А Лампа габаритного света в правой блок — фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3	15А Лампа ближнего света левой блок — фары, сигнализатор включения ближнего света
F4	15А Лампа ближнего света правой блок — фары
F5	15А Лампа дальнего света левой блок — фары, сигнализатор включения дальнего света
F6	15А Лампа дальнего света правой блок — фары
F7	10А Лампы противотуманного света в задних фонарях
F8	10А Реле указателей поворота в режиме указания поворотов
F9	15А Реле указателей поворота в режиме аварийной сигнализации
F10	10А Датчик положения педали тормоза в режиме включения сигналов торможения
F11	20А Лампы противотуманных фар (опция
F12	15А Блокировка дифференциала (опция)
F13	10А Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14	10А Блок управления ABS
F15	20А Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16	5А Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17	15А Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17	5А Электропривод зеркал (опция)
F18	25А Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18	15А Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ- 2752 и мод. с двумя рядами сидений)
F19	20А Электро двигатели стекло подъемников (опция)
F19	15/20А Отопитель
F20	20А Электро стекло подъемники (опция)
F21	20А Реле звукового сигнала, прикуриватель, розетка
F22	15А Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23	10А Головное устройство звуковоспроизведения
F24	5А Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F25	15А УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25	5А ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26	20А УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция)
F27	15А УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв
F28	5А УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29	10А Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)

1 и 2 — запасные.

Назначение реле

К1	Реле стеклоочистителя
К2	Реле плафона двери
К3	Реле противотуманных фар
К4	Реле обогрева зеркал
К5	Реле ближнего света
К6	Реле насоса отопителя
К7	Реле звукового сигнала
К8	Реле дальнего света
