Регулировка сцепления ваз 2114: выполняем правильно

Какие комплекты сцепления лучше: мнения автовладельцев

1. «Зачем переплачивать?»

«У меня был немецкий комплект Sach, состоящий из корзины и диска. С ним я проездил примерно 230 тысяч км, в течение которых дважды менялись вилки и выжимные подшипники. На данный момент использую турецкое изделие фирмы Крафт. Сравнивая его в магазине с «немцем», я не заметил каких-то конструктивных отличий. Притом, что стоит турецкий комплект дешевле. Так стоит ли переплачивать?»

2. «Просто так решил!»

«Заводское сцепление на моей ВАЗ-2112 продержалось 67 тысяч км. За это время фрикционные накладки износились практически полностью. Сегодня я наконец-то поменял комплект вместе с корзиной и выжимным диском. Долгое время выбирал между изделиями от Valeo, Sachs и ВИС, но в конце концов остановился на варианте от Luk. А именно, был выбран Luk Приора, входящий в базовую комплектацию данного авто. В основном ориентировался на положительные отзывы бывалых водителей относительно стабильного крутящего момента.

Примечательно, что первые партии этого изделия, судя по описанию, содержали медные заклепки, а уже более поздние имели серебристые и без надписей. Диск сцепления выглядит качественно и аккуратно выполненным, корзина также своим внешним видом внушает доверие.

Выжимной же диск имеет пластиковую посадочную обойму, и данный факт насторожил. Более того, эта обойма оказалась перекошенной! Лишь позднее мне специалисты объяснили, что такой перекос считается нормальным. Диск самостоятельно отцентрируется и встанет со временем в нужное положение. Впрочем, недоверие к пластику все же осталось, поэтому понаблюдаем.

Что касается первых впечатлений от эксплуатации, стоит отметить более мягкое нажатие на педаль. Кажется, что ее ход увеличился, хотя на самом она осталась на уровне педали тормоза. Пробег с данным комплектом пока небольшой. Посмотрим, что будет дальше».

3. «Никакого дискомфорта»

«Ставил комплекты Krafttech, VIS и Sachs. Последний стоит и по сей день, никаких нареканий по этому продукту нет. Наоборот, данным комплектом я очень доволен. Выжимая сцепление, не ощущаю его жесткости. Нет никакого дискомфорта и при движении по пробкам».

4. «О брендах знаю многое»

«Напишу свое мнение про комплект от Valeo и про самого изготовителя. У меня пятилетний опыт работы в сфере продажи запчастей, поэтому я прекрасно знаю мнения покупателей относительно того или иного бренда. По поводу Valeo могу сказать, что данная фирма держит высокую планку качества. Высока и себестоимость ее продуктов. По данным параметрам этот французский производитель обогнал изготовителей из Чехии, Польши и, конечно же, Китая. В целом покупатели положительно оценивают такие качества комплектов от Valeo, как мягкая работа и стойкость к высокой рабочей температуре. Для многих автовладельцев это весьма важные факторы.

Изделия от Valeo способны выдержать пробег в 100 тысяч км, при условии, что это оригинальная французская продукция. Лично мной продавались два вида сцепления Valeo, которые отличались между собой лишь качеством и себестоимостью. Перечислю основные с моей точки зрения особенности французской продукции:

• Оригинальные изделия производятся исключительно во Франции.
• Диск сцепления, его корзина и выжимной подшипник продаются в индивидуальных упаковках.
• Комплект всегда включает в себя фирменную смазку и шприц. Подобного я не наблюдал больше ни у кого.
• Также обязательно прилагается инструкция по установке комплекта.
• Металл имеет матовое покрытие. Те же китайцы, наоборот, ради привлекательности делают покрытие своей продукции глянцевым.
• Штампы фирмы-производителя наносятся как на оригинальные, так и на неоригинальные изделия. Отличие может быть видно по более размытому изображению на копиях».

5. «Пока доволен»

«У меня довольно старенькая вазовская «восьмёрка» 2000 года выпуска. Недавно в ней вышла из строя корзина сцепления. Я решил взяться за самостоятельный ремонт и вместе с корзиной поменять также диск сцепления, невзирая на еще работоспособное состояние старого. Собрал как можно больше информации о различных производителях запчастей, проконсультировался у знакомых, и в конце концов мой выбор пал на комплект от Vis. Корзина и диск, входящие в этот комплект, мне обошлись максимум в 2000 рублей (данная цена считается средней). Проехал на этом комплекте порядка 8000 км без нареканий. Механизм работает мягко, не ведет и не буксует. В общем, пока доволен».

Как отрегулировать сцепление на ваз 2114

Современные автомобили отечественного производства ушли от классики. Стандартная регулировка сцепления ВАЗ 2114 и других машин семейства выполняется путем подтяжки троса, а не настройкой гидравлического механизма, что повышает надежность узла.

Данный механизм требует периодической регулировки – стальной тросик имеет свойство вытягиваться под нагрузкой, что сбивает изначальные характеристики.

Подтяжку привода нужно делать в таких случаях.

1. Нарушение точности включения передач – скрипы, треск или другие посторонние звуки, исходящие во время манипуляций с КПП.
2. Наблюдается диссонанс между набором оборотов двигателя и разгоном машины. Это явный признак того, что диск сцепления буксует под нагрузкой. Вторичным симптомом выступает запах горелого после резких разгонов или динамических ускорений.
3. Педаль проваливается или самопроизвольно приподнялась, или опустилась относительно эталонного значения.
4. Сцепление включается рано или с запозданием, что приводит к продергиванию машины во время включения передачи.

Самостоятельная диагностика сцепления на ВАЗ 2114

1. Если у вас механическая КПП, и сцепление «хватает», когда педаль еще находится в верхней позиции. И чем раньше происходит схватывание, тем хуже оказывается состояние узла.
2. Снизились скоростные характеристики машины. Диски сцепления проскальзывают, и от этого теряется мощность. Крутящий момент передается от ДВС на коробку передач и колеса не полностью. Первым признаком неполадки служит падение динамики при попытке отбуксировать буксировке какой-либо прицеп.
3. Автомобиль резко, рывками начинает движение. Причина кроется в разрушениях поверхности феродо. Коробление диска происходит вследствие его перегрева, причиной которого является повышенным усилием на детали сцепления.
4. Тяжело начинают переключаться некоторые скорости на КПП. При переходе с одной скорости на другую появляется неприятный скрежет. Если своевременно не начать ремонт, то вскоре все скорости перестанут переключаться. Это происходит от того, что ведомый и ведущий диски при выжимании педали полностью не расходятся, и сцепление «ведет».

Некоторые отработанные методы помогут удостовериться, что все названные признаки действительно говорят о неполадках в сцеплении. Для этого желательно выбрать ровный и по возможности безлюдный участок дороги. На 4-й передаче разогнать машину до 65 км в час и убрать ногу с педали газа. Машина будет медленно сбавлять обороты. Когда скорость дойдет до 40 км в час, или будет «захлебываться», прибавить газу. При этом внимательно проследить за показаниями спидометра и тахометра. При нормально работающем сцеплении стрелки обоих приборов начнут равномерно смещаться вправо. Если двигатель набирает мощность, а скорость при этом возрастать не тропится, налицо, изношенность дисков сцепления. И еще при изношенных дисках со стороны мотора может появиться характерный свист. При появлении нескольких признаков вышедшего из с троя сцепления необходимо ехать в автомастерскую на диагностику, которая выполняется с применением специального оборудования.

На снимке «убитое» сцепление

Регулируем сцепление на классике

Бывает несколько видов сцепления: гидравлический, механический и комбинированный. На российских автомобилях Ваз используется только механический и гидравлический привод. От его типа зависит процесс регулировки самого сцепления. В процессе работы нам пригодится набор ключей и линейка. Для того, чтобы убедится в том, что сцепление действительно нуждается в регулировке, нужно измерить расстояние между нижней и верхней точкой хода педали сцепления, оно должно составлять от 120-130 мм.

Во время эксплуатации машины фрикционные накладки ведомого диска сцепления постепенно изнашиваются. Вместе с этим увеличивается свободный ход педали сцепления от верхней до нижней точки. Самым большим отклонением от нормы считается 30 мм, это значит, что свободный ход педали сцепления Ваз не должен превышать значение 160 мм. Итак, берем линейку и прикладываем ее к педали так, чтобы один из концов линейки уперся перпендикулярно в коврик пола. Затем нам нужно рассчитать расстояние от коврика до верхнего края резиновой накладки педали сцепления. Теперь мы знаем длину хода и если оно больше 160 мм, то нам нужно открыть капот и в моторном отсеке найти тросик сцепления. Как правило, он располагается с правой стороны мотора, между стенкой и аркой колеса. После того, как мы нашли трос, нам нужно ослабить его крепление и выполнить регулировку контргайкой. Выставляем сцепление так, чтобы полный ход сверху до низу имел расстояние 120 мм. Затем затягиваем контрольную гайку на место. Садимся в машину и еще раз полностью выжимаем трос сцепления три раза. При помощи линейки еще раз проверяем полный ход педали. Если будет нужно, повторяем процесс еще раз, пока не получим рекомендованные значения.

При регулировке гидравлического сцепления, используем расстояние от штока толкателя рабочего цилиндра сцепления до выжимной вилки. Общая длина должна быть примерно пять миллиметров. Нам будет нужно снять пружину, которая установлена на кронштейне рабочего цилиндра, идущую к вилке. Эти действия значительно облегчат процесс настройки. Затем отворачиваем или заворачиваем регулировочную гайку, которая находится в штоке цилиндра так, чтобы свободный ход вилки составил 5 мм. Какие же проблемы могут возникнуть в сцеплении Ваз? Мы уже писали, что изнашиваются фрикционные накладки. Он возникает в результате свободного хода педали. Сцепление полностью не выключается и ведомый диск продолжает соприкасаться с маховиком, в итоге получаются повреждения на рабочей поверхности. Малый ход педали приводит к пробуксовке, потому что ведомый диск не включается полностью, соответственно, происходит потеря крутящего момента. Так же могут появится рывки и удары в трансмиссии при попытке плавно тронутся с места. Это значит, что резко включается ведомый диск сцепления. Кроме этого признаками появления неполадок в сцеплении являются: шум при включении или выключении сцепления, западание педали, утечка жидкости из гидравлического привода сцепления. Если у вас наблюдается хоть один из перечисленных признаков, то вам стоит пройти диагностику. Скорее всего вам нужен будет ремонт или замена сцепления.

сцепление автомобилей ваз 2108, ваз 2109, ваз 21099 особенности конструкции сцепления, неисправности сцепления

Регулировка сцепления на ВАЗ-2110 своими руками

Регулировка привода сцепления

Регулировка сцепления на ваз 2114

Регулировка педали сцепления ваз 2114

Находим гайку, которая находится снизу педали сцепления, и отпускаем ее. После чего нижнюю гайку затягиваем от максимума Следом, затягиваем крепежный элемент под педалью сцепления. Подтягиваем от максимума к вилке резиновую шайбу. Чтобы увеличить ход педали, затяните крепеж на наконечнике. Что бы уменьшить ход отпустите этот крепеж.

Когда процесс регулировки окончен нужно: три раза прокачать муфту, замеряя длину хода. Совершаем эту процедуру до достижения необходимых параметров.

Регулировка тросика сцепления на ваз 2114

Нужно открыть капот машины, снять контакты и извлечем аккумулятор. Для дальнейшего проведения работ по регулировки тросика нам понадобится набор рожковых гаечных ключей и отверток:

1. Поднимаем крышку капота машины, на КПП находим крепление тросика. Он располагается на регулировочном узле, выглядит как две гайки на 17. Тросик сцепления имеет отметку красного цвета.
2. Потом отпускаем контргайку, затем другой гайкой, опуская или затягивая тросик до нужного размера.
3. Педаль будет, двигаться вверх от пола, если гайку навинчивать в сторону кабины, и опускаться, если крутить в другую сторону.
4. После, того как педали заняла необходимое положение, контргайкой зажимаем гайку регулировки как можно плотнее.

Когда проводятся работы по регулировки натяжения тросика сцепления, необходимо проверить его целостность, не повреждена ли его оболочка, нет ли на ней повреждений, заусениц и прочих повреждений, свободно ли передвигается он в оболочке. Если какие-то повреждения будут обнаружены, то такой тросик необходимо заменить, Поврежденный тросик будет сильней изнашиваться, и надежность регулировки будет под сомнением.

Замена тросика сцепления

Когда выясняется, что тросик неисправен, его приходится менять, это так же не должно вызвать осложнений и может быть проведено даже в условиях гаража.

Удаляем под педалью пластиковые накладки на полу машины, для обеспечения легкого доступа к креплению тросика. После чего отсоединяем наконечник тросика от включающей вилки сцепления. Демпфер оболочки достаём из крепления, который находится в картере коробки передач. Другой наконечник тросика отделяем от педали сцепления и вынимаем освобождённый его. Берем целый предварительно проверенный тросик и устанавливаем его в обратном порядке.

Проверка регулировки тросика сцепления

После завершения работы по регулированию натяжения тросика сцепления, необходимо произвести проверку правильности и качества выполненных работ. Замеряем ход педали, на заглушенном моторе, выжимаем муфту сцепления три четыре раза, и повторно уточняем замеры. Если замеры совпали, то процедура регулировки выполнена правильно. Если замеры не совпадают, значит, плохо затянута контргайка, и процесс натяжки тросика надо повторять. Известна не писаная заповедь водителей, сцепление должно срабатывать на середине хода муфты сцепления.

Что бы убедится окончательно, что процедура проведена качественно, проводим следующий тест. Установите автомобиль на площадку без наклонов, что бы избежать самопроизвольного скатывания, выжмите ручной тормоз и заглушите мотор. Заведите машину, и начинайте двигаться, если в момент, когда педаль сцепления отпущена, двигатель заглох, система отрегулирована правильно. А если двигатель продолжает работать с включенной скоростью, при отпущенной педали сцепления. То сцепление пробуксовывает, а значит необходимо проводить повторную регулировку.

До начала начать провидения диагностику внимательно ознакомитесь с руководством по эксплуатации автомобиля ваз 2114, и технической документации. Это даст вам возможность эффективно и быстро провести диагностику и регулировку сцепление на ваз 2114.

Как видно из вышеизложенного, процедура проведения диагностики и регулировки сцепления доступна, даже для людей, которые не обладают навыками в данной области.

Коротко об устройстве фрикционной муфты и ее назначении

Любой, уважающий себя автомобилист перед тем, как отрегулировать сцепление на ВАЗ 2114, изучит устройство узла. Это поможет грамотно подойти к решению вопроса и не допустить ошибок.

Конструкция с применением механического привода проста и надежна. По сравнению с гидравликой трос нуждается в минимальном обслуживании, а его смена не сопряжена с трудоемкими процессами. Механический привод состоит из следующих элементов:

• Регулируемый трос в оболочке.
• Педаль управления.
• Рычаг вилки выключения муфты.
• Кронштейн крепления наконечника оболочки троса.
• Кронштейн педалей тормоза и муфты.

Механизм служит для передачи усилия от педали к вилке выключения, которая, в свою очередь, отводит фрикционный диск от маховика. Использование тросовой передачи позволяет избежать таких крупных проблем, как протечка жидкости и периодическое удаление воздуха из системы управления муфтой. В этой цепи самое слабое звено – трос, качество которого временами оставляет желать лучшего. Поэтому замена троса на Samara – довольно частое явление.

Между тем, вопрос, как отрегулировать сцепление на автомобиле ВАЗ 2114, остался актуальным и для тросового механизма. Установка нормативных значений гарантирует оптимальную плотность прилегания ведомого диска к плоскости маховика и корзины при включенной муфте. Также конструкция обеспечивает из салона через педаль полное разъединение (выключение) указанных выше деталей.

Как самостоятельно поменять и отрегулировать трос?

Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.

Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.

Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.

Необходимые инструменты

Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:

• сам трос;
• смазка Литол;
• набор гаечных рожковых ключей;
• линейка;
• пассатижи.

Как правильно заменить?

Чтобы отремонтировать трос, нужен помощник:

1. Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
2. От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
3. Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
4. После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
5. После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.

Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.

Как выполнить регулировку свободного хода?

После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.

Схема натяжки положения:

1. Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
2. Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».

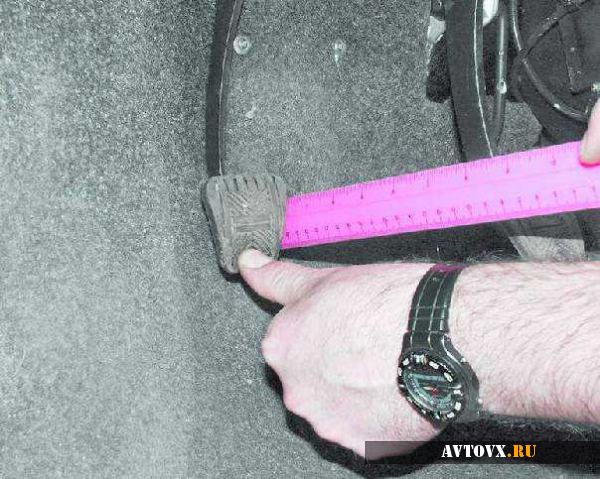

3. Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.

Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.

Проверка работы

Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.

Как проконтролировать, все ли действия были выполнены верно:

1. Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
2. Активируется рычаг ручного тормоза.
3. Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
4. Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.

Инструкция по замене

Во время замены сцепления ВАЗ 2114 можно прибегнуть к упрощенному варианту — без замены масла и снятия правого ШРУСа. Но если необходимо заменить вилку или выжимной подшипник, то без слития смазки не обойтись.

Также обратите внимание на то, что в случае снятия коробки передач авто находится в вывешенном состоянии, что затрудняет доступ к пространству под капотом. Чтобы упростить дальнейшие работы, пока транспортное средство еще находится на колесах, откручиваем или отсоединяем все то, что впоследствии будет мешать демонтажу коробки

Инструментарий

• ключи, лучше головки;
• съемный ключ для шаровой;
• баллонный ключ;

  Баллонный ключ

• домкрат;
• брус для вывешивания мотора;
• веревка;
• монтировка или небольшой ломик;

  Монтировка

• отвертка;
• оправка с помощью, которой проводится центрирования ведомого диска.

Этапы

1. Отключаем минусовую клемму аккумуляторной батареи.
2. Демонтируем систему очищения воздуха и датчик.
3. Отсоединяем тросик сцепления. Пользуясь возможностью, можно его заменить при необходимости.

   Тросик

4. Снимаем стартер и выкручиваем болты сверху картера сцепления.
5. Срываем и немного откручиваем болты, удерживающие колеса.
6. Ослабляем гайки ступиц.
7. Поддомкрачиваем машину и подкладываем заранее подготовленные опоры, если работы проводим не на яме или подъемнике.
8. Снимаем колеса.
9. Откручиваем гайку левой ступицы.
10. Снимаем защиты мотора и картера сцепления.
11. Ослабляем крепления.
12. Разъединяем тяги коробки передач.
13. Отсоединяем провода указателя заднего хода, а также датчика скорости.
14. Снимаем левый рычаг. Предпочтительно снимать его вместе с шаровой и растяжкой в комплекте.
15. На этом этапе можно слить при необходимости масло.
16. Коробку можно отодвинуть. На нашем сайте есть видео, как это правильно делается.
17. В случае необходимости снимаем левый ШРУС.
18. Снимаем левый привод и ставим заглушку.
19. Перед тем как открутить опору, откручиваем все болты и гайки с помощью которых закреплен картер сцепления к блоку цилиндров.
20. Проводим вывешивание силового агрегат.
21. Откручиваем левую опору.
22. Воспользовавшись монтировкой, отводим коробку и освобождаем доступ к системе сцепления.
23. Для снятия корзины, необходимо установить оправку в отверстие первичного вала.
24. Скручиваем болты, которые удерживают корзину сцепления.
25. Снимаем корзину с ведомым диском.
26. Ставим новый комплект.
27. Последующие работы по сборке проводятся в обратном порядке.

Проводя замену сцепления, нелишним будет осмотреть состояние других систем и в случае необходимости провести их замену или регулировку.

В завершение можно отметить, то, что процесс замены системы сцепления несложен. Если его выполнять самостоятельно, то время не будет потрачено напрасно, а впоследствии окупится с лихвой, а полученный опыт пригодится при возможной последующей замене.

Регулировка сцепления на ВАЗ 2114

Регулировка, как процесс, не представляет сложности и не потребует значительных усилий. Она заключается в изменении длины оболочки тросика сцепления ВАЗ 2114 относительно узла регулировки, благодаря чему изменяются показатели рабочего хода педали в большую или меньшую сторону. Одновременно с уменьшением длины оболочки рабочий ход педали тоже уменьшится, и наоборот. Осталось только найти момент, при котором педаль будет перемещаться на нужные нам 12,5-13,5 см.

Изменение длины оболочки тросика происходит с помощью гаек, расположенных на наконечнике узла регулировки. Изначально необходимо ослабить затяжку контрящей гайки, а затем накручивать или откручивать регулировочную. При накрутке гайки на наконечник троса, педаль сцепления будет подниматься, тем самым увеличивая величину хода, а при откручивании гайки педаль будет прижиматься к полу автомобиля. Конечно, данную операцию удобнее проводить с помощником. После проведения всех манипуляций с педалью контргайка затягивается.

Обратите внимание: во время выполнения работ по регулировке необходимо убедиться в том, что трос сцепления не заедает, свободно передвигается в своем кожухе и на нем отсутствуют порывы отдельных жил. В случае обнаруженных неисправностей трос необходимо заменить

Это даст возможность более точно отрегулировать сцепление и быть уверенным в надежности троса.

Достигнув заданных заводом-изготовителем параметров и затянув после этого контрящую гайку на наконечнике троса, необходимо убедиться в правильности регулировки сцепления. Для этого нужно несколько раз выжать педаль сцепления до пола и снова произвести замер рабочего хода педали. В случае изменения показателей хода педали, регулировку оболочки троса необходимо повторить в порядке, который был описан выше. Общепринятая, но не категорическая мера проверки регулировки – начиная движение сцепление должно «хватать» в середине хода педали.

Окончательная проверка поможет узнать, как точно и насколько правильно отрегулировано сцепление ВАЗ 2114. Для ее проведения автомобиль необходимо установить на ровный участок дороги, затянуть стояночный тормоз, запустить силовой агрегат, включить передачу и попытаться начать движение. Двигатель автомобиля должен заглохнуть. Если этого не произошло, педаль сцепления отпущена, автомобиль стоит на месте и его двигатель работает при включенной передаче – значит, сцепление «буксует».

Иными словами, не обеспечивается должное прижатие ведомого диска к поверхностям маховика и корзины сцепления. Когда при заведенном двигателе передача включается с трудом или не включается вообще – сцепление «ведет». Это обуславливается невозможностью, при данной регулировке хода педали, обеспечить необходимое усилие для воздействия на лепестки корзины сцепления, тем самым ведомый диск не высвобождается. Сцепление постоянно включено. В любом из случаев, кроме того, когда двигатель глохнет, сцепление нуждается в регулировке.

Вот такими, не слишком заумными действиями, осуществляется контроль, который способствует увеличению срока службы троса, выжимного подшипника, ведомого диска сцепления и коробки передач в целом. Ну и как приятное «дополнение», позволяет наслаждаться четким и бесшумным переключением передач во время движения. Если какой-то из моментов регулировки остался непонятным для вас – в интернете есть много видео о регулировке сцепления ВАЗ 2114.

Настройка хода педали

Теперь немного подробнее:

1. 1. Если автомобиль начинает двигаться к концу хода педали, то потребуется небольшая корректировка. Под капотом ВАЗ 2114 находятся уже знакомые две гайки крепления держателя троса. Для уменьшения хода педали требуется открутить внутренний винт, а наружный немного подтянуть. Для увеличения хода придётся поступить с винтами, наоборот, то есть внутренний подтянуть, а наружный отпустить. Перед затяжкой контргаек желательно обработать резьбовое соединение преобразователем ржавчины;
2. 2. После всех настроек необходимо проверить работу сцепления. В результате правильно выполненной работы ход педали должен составить от 125 до 135 миллиметров. Замеряем линейкой. Это именно тот зазор, который должен быть от пола до педали на ВАЗ 2114.

Если после замены изменений в работе механизма не произошло, значит, потребуется полный ремонт механизма. Этот процедура изрядно трудоёмкая, требует демонтажа коробки передач и неопытному владельцу лучше всего будет обратиться к помощи мастеров автосервиса.

Инструкция регулировки сцепления своими руками на ВАЗ 2114

Принцип регулировки заключается в подтяжке тросового привода. Здесь нет гидравлики или сложной механики – все меняется и ремонтируется буквально «на коленке».Как это делается можно посмотреть на видео:

Регулировка муфты сцепления ВАЗ 2109

Необходима в случае, когда сцепление «плывет», возникает пробуксовка при разгоне.

Операцию можно выполнить следующим образом.

Как отрегулировать трос сцепления

Чтобы правильно подтянуть тросик необходимо провести такую процедуру.

Следует придерживаться инструкции.

Проверка работы

После окончания работ требуется сесть в машину и несколько раз до упора вдавить педаль сцепления. После этого проверить работоспособность устройства – это делается так.

Регулировка свободного хода педали сцепления

Отрегулировать свободный ход педали сцепления правильно – важная мера, предупреждающая износ выжимного подшипника, непредвиденные ситуации на дороге.

Положение педали устанавливается при помощи того же троса сцепления. Идеальным считается, когда срабатывание механизма происходит в середине хода рычага. Если зацепление наблюдается ближе к полу – необходимо натянуть тросик.

Правильная настройка сцепления

Важным фактором правильной настройки является безопасная, корректная работа механизма. Проверить точность калибровок можно таким образом.

Также необходимо проехать на машине, последовательно включая все передачи. Во время манипуляций категорически недопустимо наличие посторонних звуков, вибраций или диссонанса между набором оборотов двигателя и разгоном машины.
