Как регулировка рулевой редуктор ваз 2107

Содержание:

Снятие редуктора
Рулевое управление ВАЗ 2107
- Назначение
- Из чего состоит
Ремонт и техническое обслуживание
Снятие и установка рулевого редуктора ваз 2107
- Снятие редуктора рулевого управления с автомобиля ваз 2107
- Установка редуктора рулевого управления на автомобиль ваз 2107
Как поменять рулевой редуктор на ВАЗ 2106
- Последовательность действий
Устройство механизма
- Принцип действия рулевого механизма выглядит так:
- Ремонт и техническое обслуживание
Признаки поломки редуктора и других элементов рулевой системы
Ремонт рулевой колонки
Как вернуть звуковой сигнал самостоятельно
Особенности демонтажа

Снятие редуктора

Устройство редуктора не позволяет выполнить его ремонт без снятия с автомобиля. Для того чтобы выполнить его снятие, необходимо:

Отсоединить наконечники рулевых тяг от редуктора. Сначала онирасшплинтовываются, затем ключом на 22 откручиваются гайки и наконечники выпрессовываются при помощи специального съемника.
Раскрутить хомут, крепящий рулевой вал к редуктору.
Выкрутить три болта, которыми редуктор крепится к кузову автомобиля.

«Шестерка» может выглядеть стильно

Рулевое управление присутствовало во всех автомобилях: начиная с самого первого и заканчивая новейшими моделями, купить которые могут позволить себе далеко не все. Эта часть машины не должна меняться, так как от нее зависит безопасность. В конструкцию управления запрещено вносить какие-либо изменения. Популярна вазовская классика — это заднеприводные автомобили, имеющие редуктор червячного типа. Но рулевая колонка ВАЗ 2106 отличается от той, которая устанавливается на модель 2107.

Последняя немного длиннее несмотря на то, что их схема практически одинакова. На модели ВАЗ 2107 установлен травмобезопасный вал, который при лобовом столкновении складывается и не может нанести ран водителю. В ВАЗ 2106 такой системы нет, вал цельный и не содержит в себе шарниры. Случаются и проблемы с редуктором, которые можно решить простой регулировкой рулевой колонки. Но есть у механизма и «неизлечимые болезни», при которых оказывается проще купить новый руль и установить его на место старого.

Рулевое управление ВАЗ 2107

Ремонт и регулировка рулевой рейки на ваз 2114 своими руками

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Читать дальше: Сколько масла в редукторе

Из чего состоит

Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:

рулевое колесо;
вал;
редуктор;
сошка;
трапеция;
маятник;
поворотные кулаки.

Рулевой вал

Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.

Редуктор

ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:

Водитель поворачивает руль.
Посредством карданных шарниров вал червяка приводится в действие, чем снижается количество оборотов баранки.
Червячный элемент вращается, перемещая двухгребневый ролик.
Поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.
Трапеция двигает поворотные кулаки, осуществляя поворот колёс в нужную сторону.

Рулевая трапеция

Радиус траектории движения машины при повороте зависит от угла поворота колёс. Поскольку у внешнего колеса радиус больше, чем у внутреннего, то во избежание проскальзывания последнего и ухудшения сцепления с дорожным покрытием, передние колёса должны отклоняться на разные углы.

Для этого и применяется рулевая трапеция. Во время совершения манёвра поперечная тяга механизма под воздействием сошки смещается. Благодаря маятниковому рычагу она толкает и тянет боковые тяги. Поскольку возникает перекос, воздействие на наконечники рулевых тяг оказывается различным, что приводит к повороту колёс на разный угол. Наконечники трапеции с тягами соединяются посредством регулировочных муфт, которые позволяют изменять углы поворота колёс. Детали трапеции между собой соединяются одинаковыми шаровыми шарнирами. Такая конструкция способствует нормальной работе узла даже при движении по плохим дорогам.

Маятниковый рычаг

Маятник рулевого управления «семёрки» необходим для синхронного поворота колёс передней оси без запаздывания. Таким образом, автомобиль способен безопасно проходить повороты. Если же с маятником возникают неисправности, ухудшаются характеристики транспортного средства при совершении манёвров, что может привести к аварийной ситуации.

Поворотный кулак

Основное назначение поворотного кулака (цапфы) – обеспечивать поворот передних колёс в нужную для водителя сторону. Деталь изготавливается из прочной стали, поскольку на неё возлагаются высокие нагрузки. На кулаках также крепятся наконечники рулевых тяг, ступицы, элементы тормозной системы. К рычагам передней подвески цапфа фиксируется с помощью шаровых опор.

Ремонт и техническое обслуживание

Регулируется редуктор ваз 2107, автор жданкин николай владимирович

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Привет). Если тебе достался старый жигуленок от Отца, или Деда; или может быть, ты уже сам, купил Жигули; то очень может быть, ты знаком с этой, на самом деле — распространенной, среди старых, ВАЗовских машин, проблемой.

Как ты понял, из названия странички — на которую зашел, я говорю, о не отрегулированном, рулевом редукторе. В чем же проявляется данная проблема?

Основных синдрома – 2; — это, очень жестко зажатый руль (настолько жестко, что некоторые люди, крутят его не только двумя руками, но еще и помогают себе, в этом, весом собственного тела).

Согласитесь, — ситуация весьма неприятная, особенно летом, где нибудь в пробочке). Да и зимой не найс наверняка тоже. И если, водитель вращая, такой — тугой руль, становится мускулистым и сильным, то на здоровье авто, зажатое рулевое, сказывается определенно негативно; — ресурс такого редуктора, будет в разы меньше того, что отрегулирован нормально.

Думаете, с рулевым редуктором хуже быть уже ничего не может)? Теперь представьте, что Вы крутите руль (а он кстати вращается очень, и даже очень легко), но колеса при этом, уж совсем не поворачиваются). Кстати, слышал истории, где рулевой редуктор был изношен настолько, что даже при повороте руля на 180 градусов, колеса и не думали двигаться с места.

Конечно, последний случай уж совсем запущен, и здесь обычная регулировка не поможет уж точно. Но представьте; — вы едите по шоссе 80 – 100км в час, руль в нулевой точке, Вы поворачиваете его градусов на 10-ять, а – машина едет прямо. Согласитесь, — это также, совсем не приятно.

Снятие и установка рулевого редуктора ваз 2107

Угловой редуктор своими руками. угловой редуктор своими руками какой редуктор применить для самодельного трактора

Для выполнения работы по снятию и установке редуктора рулевого управления ваз 2107 потребуется помощник.

Снятие редуктора рулевого управления с автомобиля ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. На автомобиле ваз 2107 с системой впрыска топлива снимаем адсорбер (см. «Адсорбер автомобиля ваз 2107 — проверка клапана продувки, снятие и установка»).

3. Отворачиваем гайку болта крепления промежуточного вала рулевого управления к валу рулевого редуктора и вынимаем болт (см. «Рулевой вал автомобиля ваз 2107 — снятие и установка»).

4. Отсоединяем от сошки редуктора рулевого управления рулевые тяги (см. «Рулевые тяги автомобиля ваз 2107 — замена»).

5. Торцовым ключом на 19 мм отворачиваем три гайки крепления редуктора рулевого управления к левому лонжерону автомобиля ваз 2107, удерживая болты от проворачивания ключом того же размера. Придерживая рулевой редуктор, извлекаем болты.

6. Вынимаем вал рулевого редуктора из вилки карданного шарнира промежуточного рулевого вала. 7. Поворачиваем сошку рулевого редуктора до упора в проушину А картера редуктора. Это облегчит снятие рулевого редуктора с автомобиля ваз 2107.

Установка редуктора рулевого управления на автомобиль ваз 2107

1. Установив рулевое колесо в направление прямолинейного движения автомобиля ваз 2107, через отверстие в перегородке моторного отсека вставляем вал рулевого редуктора в вилку карданного шарнира промежуточного рулевого вала, ориентируя сошку редуктора (см. ниже п. 4).

2. Закрепляем рулевой редуктор болтами к лонжерону кузова автомобиля ваз 2107.

3. Если возникли затруднения при соединении рулевых валов, то не соединяя их, закрепляем рулевой редуктор на лонжероне автомобиля ваз 2107. Сняв рулевое колесо (см. «Рулевое колесо автомобиля ваз 2107 — снятие и установка»), снимаем вал рулевого управления и устанавливаем рулевой механизм, надев проушину карданного шарнира промежуточного вала на шлицы вала рулевого редуктора (см. «Рулевой вал автомобиля ваз 2107 — снятие и установка»).

4. Ориентируем сошку рулевого управления так, чтобы линия, проведенная через центры отверстий сошки, находилась на расстоянии 27,5 мм от установочной плоскости рулевого редуктора (среднее положение ролика рулевого редуктора). Устанавливаем рулевое колесо в положение прямолинейного движения автомобиля ваз 2107.

5. Подсоединяем к сошке рулевые тяги.

6. После установки нового рулевого редуктора заливаем в картер рулевого редуктора трансмиссионное масло (см. «Редуктор рулевого управления автомобиля ваз 2107 — проверка уровня масла»).

Источники

vaz2107club.ru/remont/r_22/116-snyatie-i-ustanovka-rulevogo-reduktora-vaz-2107.html
drom.ru/reviews/lada/2107/620003/133133/
luxvaz.ru/vaz-2107/12-rulevoy-mehanizm.html
drive2.ru/l/537506430794597236/
bumper.guru/klassicheskie-modeli-vaz/rulevoe-upravlenie/rulevoy-reduktor-vaz-2107.html

Как поменять рулевой редуктор на ВАЗ 2106

Владельцы ВАЗ 2106 считают, что рулевые редукторы «шестёрок» почти не подлежат ремонту. Исключение делается лишь в случае износа шарикоподшипников, прокладок и сальников. Тогда автовладелец разбирает редуктор и заменяет вышеуказанные детали новыми. А в случае износа червяка, шестерни или ролика решение только одно: заменить редуктор целиком, так как найти в продаже, к примеру, червячный вал от редуктора «шестёрки» или шестерню удаётся далеко не всегда. Причина проста: автомобиль давным-давно снят с производства и запчастей к нему с каждым годом становится всё меньше. Для снятия редуктора нам потребуются следующие инструменты:

набор торцевых головок и вороток;
специальный съёмник для рулевой тяги;
комплект накидных ключей;
новый рулевой редуктор;
ветошь.

Последовательность действий

Подготовив всё необходимое, автомобиль следует загнать на эстакаду (или на смотровую яму). Колёса машины следует надёжно зафиксировать башмаками.

Левое переднее колесо машины поднимается домкратом и снимается. Открывается доступ к рулевым тягам.
С помощью ветоши пальцы на рулевых тягах тщательно очищаются от грязи.
Тяги отсоединяются от редукторных сошек. Для этого извлекаются крепёжные шплинты на тягах, затем накидным ключом откручиваются гайки. После этого с помощью съёмника пальцы тяг выдавливаются из рулевых сошек.
Редукторный вал крепится к промежуточному валу, который необходимо будет отсоединить. Делается это с помощью рожкового ключа на 13. Промежуточный вал отодвигается в сторону.
Сам редуктор крепится к кузову тремя болтами на 14. Они отворачиваются рожковым ключом, редуктор извлекается и заменяется новым. После этого осуществляется обратная сборка рулевой системы.

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

Механизм, который передает усилие водителя на исполнительные составляющие;
Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

Составного вала с карданной передачей;
Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

Сошка;
Маятниковый рычаг;
Поворотные рычаги;
Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Принцип действия рулевого механизма выглядит так:

Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
От этого, в свою очередь, поворачивается вторичный вал;
Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

Детали картера рулевого механизма

1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.

Детали

1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Ремонт и техническое обслуживание

При обнаружении любых неисправностей, поломки следует немедленно устранить.

Фото редуктара рулевого механизма ВАЗ 2107

Признаки поломки редуктора и других элементов рулевой системы

Рулевой редуктор на ВАЗ 2106 очень редко выходит из строя один. Как правило, поломке редуктора предшествует выход из строя нескольких элементов рулевой системы, после чего ломается и сам редуктор. Именно поэтому рассматривать проблемы этой системы лучше в комплексе. Перечислим самые известные признаки поломки системы управления на «шестёрке»:

при повороте рулевого колеса из-под рулевой колонки слышится характерный скрежет или громкий скрип;
водитель наблюдает постоянную утечку смазки из редуктора;
поворот руля стал требовать больше усилий, чем раньше.

Теперь рассмотрим, чем именно могут быть вызваны приведённые выше признаки и как их устранить.

Шум системы рулевого управления

Вот основные причины возникновения шума за рулевой колонкой:

на подшипниках, установленных в ступицах рулевых колёс, увеличился зазор. Решение: регулировка зазора, а в случае большого износа подшипников — полная их замена;
на пальцах рулевых тяг ослабли крепёжные гайки. Именно эти гайки обычно вызывают громкий скрип и скрежет. Решение: затянуть гайки;
увеличился зазор между втулками и маятниковым рычагом рулевой системы. Решение: замена втулок (а иногда приходится менять и втулочные кронштейны, если они сильно изношены);
изношены подшипники червяка в редукторе. Скрежет при повороте колёс может возникать и из-за них. Решение: заменить подшипники. А если подшипники не изношены, необходимо отрегулировать их зазоры;
ослабление крепёжных гаек на поворотных рычагах. Решение: затянуть гайки, предварительно поставив колёса автомобиля прямо.

Утечка смазки из редуктора

Утечка смазки говорит о нарушении герметичности устройства.

На корпусе рулевого редуктора отчётливо видны потёки масла

Вот как это происходит:

сальники на валу сошки или на валу червяка полностью износились. Решение: заменить сальники (комплекты этих уплотнителей можно приобрести в любом магазине запчастей);
ослабли болты, удерживающие крышку картера рулевой системы. Решение: затянуть болты, причём затягивать их необходимо крест-накрест. То есть вначале затягивается правый болт, потом левый, затем верхний болт, потом нижний и т. д. Только такая схема затягивания может гарантировать герметичность картерной крышки;
повреждение уплотнительной прокладки под картерной крышкой. Если применение вышеуказанной схемы затягивания ни к чему не привело, значит, под картерной крышкой износился уплотнитель. Поэтому крышку придётся снять, а уплотнительную прокладку заменить.

Руль туго поворачивается

Если водитель чувствует, что поворачивать рулевое колесо стало очень тяжело, то произойти это может вот почему:

неверная регулировка развала-схождения рулевых колёс. Решение очевидно: установить машину на стенд и выставить верные углы схождения и развала;
одна или несколько деталей рулевой системы деформированы. Обычно деформируются рулевые тяги. И происходит это из-за внешних механических воздействий (отлетающие камни, регулярная езда по неровным дорогам). Деформированные тяги придётся снять и заменить новыми;
зазор между червяком и роликом в рулевом редукторе увеличился (или наоборот, уменьшился). Со временем любое механическое соединение может ослабнуть. И червячные соединения не исключение. Для устранения проблемы роликовый зазор регулируется с помощью специального болта, затем величина зазора проверяется с помощью щупа. Полученная цифра сверяется с цифрой, указанной в инструкции по эксплуатации машины;
гайка на маятниковом рычаге затянута слишком сильно. Особенностью этой гайки является то, что со временем она не слабеет, как другой крепёж, а наоборот затягивается. Это происходит из-за специфических условий работы маятникового рычага. Решение очевидно: гайку следует слегка ослабить.

Ремонт рулевой колонки

Из-за постоянного трения в механизме рулевого управления происходит выработка элементов, что говорит о необходимости не только регулировки узла, но и возможного ремонта.

Как снять редуктор

Чтобы демонтировать рулевую колонку на «семёрке», понадобятся следующие инструменты:

набор ключей;
вороток;
головки;
съёмник рулевых тяг.

После подготовки всего необходимого выполняют следующие пошаговые действия:

Автомобиль устанавливают на подъёмник или смотровую яму.
Очищают пальцы рулевых тяг от загрязнений.
Отсоединяют тяги от сошки редуктора, для чего извлекают шплинты, откручивают гайки и съёмником выдавливают палец из сошки рулевого устройства.
Рулевая колонка с рулём соединяется при помощи промежуточного вала. Откручивают крепёж последнего от вала редуктора.
Крепление редуктора выполнено посредством трёх болтов к кузову. Отворачивают 3 гайки крепления, извлекают крепёж и демонтируют рулевой механизм с автомобиля. Чтобы узел было удобнее снимать, сошку лучше повернуть до упора в корпус колонки.

Видео: замена рулевой колонки на примере ВАЗ 2106

Как разобрать редуктор

Когда механизм снят с транспортного средства, можно приступать к его разборке.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Из инструментов нужно подготовить:

стандартный набор ключей;
головку на 30;
съёмник сошки;
тиски.

Работу проводят в следующем порядке:

Откручивают гайку сошки и съёмником спрессовывают тягу с вала.
Выкручивают пробку маслозаливного отверстия, сливают смазку из картера, после чего отворачивают регулировочную гайку и убирают стопорную шайбу.
Верхняя крышка крепится при помощи 4 болтов — откручивают их.
Выводят из зацепления вала сошки винт регулировки, затем демонтируют крышку.
Извлекают из редуктора вал тяги с роликом.
Откручивают крепёж крышки червячного механизма и демонтируют её вместе с регулировочными прокладками.
Молотком наносят лёгкие удары по валу червяка и выбивают его с подшипником из корпуса рулевой колонки. Торцевая поверхность червячного вала имеет специальные канавки для подшипника.
Извлекают сальник червячного вала путём его поддевания отвёрткой. Таким же образом вынимают уплотнитель вала сошки.
При помощи наставки выбивают наружную обойму второго подшипника.

После разборки рулевого редуктора, проводят его дефектовку. Все элементы предварительно очищают путём промывки в солярке. Каждую деталь внимательно осматривают на предмет повреждений, задиров, износа

Особое внимание уделяют трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть без заеданий

Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно. Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене.

Сборка и установка редуктора

Когда проведена замена неисправных элементов, можно приступать к сборке узла. Детали, которые устанавливаются внутри картера, смазывают трансмиссионным маслом. Сборку выполняют в следующем порядке:

С помощью молотка и наставки или другого подходящего приспособления запрессовывают обойму внутреннего подшипника в корпус рулевого узла.
В обойму помещают сепаратор с шариками, а также червячный вал. На него насаживают сепаратор наружного подшипника и запрессовывают наружную обойму.
Монтируют крышку с прокладками и запрессовывают сальники червячного вала и сошки. На рабочие кромки манжет предварительно наносят небольшое количество смазки.
Помещают червячный вал в корпус механизма. При помощи регулировочных прокладок производят установку момента его вращение от 2 до 5 кгс*см.
Устанавливают вал короткой тяги.
В завершении работы в рулевую колонку заливают смазку и заворачивают пробку.

Установку узла на машину осуществляют в обратном порядке.

Как вернуть звуковой сигнал самостоятельно

Если рулевое колесо нужно было снять, так как перестал работать звуковой сигнал, то процесс снятия осуществляется в той же последовательности, что была ранее описана. Далее понадобится сделать следующее:

обязательно проверить люфт руля, показатель которого не должен превышать 5 С и медный контакт звукового сигнала. Контакт располагается на рулевой колонке, если на его поверхности будут замечены следы окисления или другой вид загрязнителей, их тщательно устраняют;
далее выкручиваются соединительные крепежи с обратной стороны рулевого колеса, чтобы можно было снять всю панель в сборе, учитывая и контактную пластину;
снятый руль с панелью следует положить на стол или верстак, чтобы найти вышедший из строя контакт. Последний чаще всего является основной причиной, по которой пропадает звуковой сигнал;
если контакт отсоединился, его нужно просто припаять на прежнее место и установить панель с рулевым колесом.

Рулевая колонка машины – это достаточно простой элемент, но, как и все остальное в автомобиле, он со временем изнашивается. В лучшем случае, при поворачивании рулевого колеса издается неприятный скрип, а в худшем – автомобиль не меняет траектории своего движения, что серьезно повышает риск дорожно-транспортного происшествия. По этой причине, каждый водитель должен внимательно следить за состоянием своей рулевой колонки.

Устройство рулевой колонки ВАЗ 2107

Рулевая колонка служит для того, чтобы передавать вращательный момент от рулевого колеса к валу, который расположен на червяке механизма рулевого управления. Крепление рулевой колонки осуществляется за счет особого кронштейна, который имеет жесткое сцепление с механизмом рулевого управления.

Также, важным элементом рулевой колонки являются два шарнира, которые оставляют валу возможность для складывания. Именно функция складывания вала делает систему безопасной для водителя, так как в случае удара со стороны рулевой колонки, она не входит в салон машины, а складывается, тем самым сохраняя жизнь и здоровья человека, который управляет машиной. Отметим, что после выполнения ремонтных работ по ходовой части, Вам необходимо выполнить и сделать это можно своими руками.

Неисправности рулевой колонки ВАЗ 2107

Чтобы понять, что рулевая колонка неисправна, нужно обращать внимание на типовые признаки, которых не так уж и много:

1. Скрип, издающийся от рулевой колонки при повороте рулевого колеса. Этот сигнал может свидетельствовать о том, что некоторые элементы рулевой колонки износились или были по какой-то причине деформированы. 2. Люфт в рулевого колеса. Эта проблема свидетельствует о том, что крепежный кронштейн изношен или его крепление ослабло. 3. Люфт осей рулевой колонки. Это явное свидетельство о том, что произошло послабление шлицевых соединений.

Если вы заметили появление хотя бы одного из указанных выше симптомов, то срочно приступайте к замене рулевой колонки.

Замена рулевой колонки ВАЗ 2107 своими руками

Чтобы провести замену рулевой колонки на «семерке», вам потребуются некоторые инструменты:

Накидной ключ диаметром 17 миллиметров; — рожковый ключ диаметром 17 миллиметров; — торцевые головки на 30 и 17; — рукоятка оснащенная трещеткой; — строительный молоток; — монтировка; — вороток большой мощности.

После того, как весь необходимый инструментарий подготовлен, может приступать к работам, порядок действий которых описан ниже:

1. Демонтируйте рулевой вал из рулевой колонки.

2. При помощи ключа на 30 срываем крепежную гайку рулевой колонки. Сидит она очень плотно, поэтому к этой процедуре придется приложить немало усилий.

3. Отсоедините рулевую колонку от кузова автомобиля. Для этого вам потребуется открутить три крепежные гайки, удерживая болты от проворачивания с обратной стороны. Лучше всего использовать трещетку, так как она хоть немного, но упростит процедуру.

4. Снимите при помощи монтировки рулевую колонку с шлиц и рывками на себя, упираясь ногами, демонтируйте рулевую колонку.

Стоит отметить, что стоимость оригинальной рулевой колонки на ВАЗ 2107 составляет около 2000 рублей. К сожалению ремонту она не подлежит, поэтому придется раскошелиться.

Снятие и замена рулевого колеса на классических моделях Жигулей ВАЗ 2101–07 — одна из простейших операций. Для её выполнения потребуется минимальный набор инструментов и тёплые гаражные условия, когда работы ведутся в зимний период. В этом случае посещение станции техобслуживания — необоснованная трата денег. Чтобы самостоятельно демонтировать либо поменять руль, надо лишь изучить нехитрый порядок работ и запомнить несколько важных моментов.

Особенности демонтажа

На автомобили ВАЗ-2107 устанавливается два варианта рулевых колес, которые имеют незначительные отличия. Главным отличием является внешний вид и крепление лицевой декоративной детали, выполняющей дополнительную функцию включения звукового сигнала. Рассмотрим оба варианта снятия руля на ВАЗ-2107, а начнем со штурвала нового образца.

Разборка руля ВАЗ-2107 начинается с того, что изначально необходимо в обязательном порядке снять клемму «минус» с аккумулятора. Это делается для того, чтобы исключить создание непреднамеренного короткого замыкания.
С помощью отвертки необходимо поддеть значок «Лада», располагающийся в центре изделия, за которым находится центральная гайка на «24».

Желательно выровнять колеса, чтобы они располагались прямо. Это нужно чтобы при сборке попасть в те же шлицы, и руль тоже стоял прямо.
Используя вороток с головкой на «24», следует сорвать гайку. Для отвинчивания гайки необходимо вращать вороток в левую сторону. Чтобы отвинтить гайку, требуется ногами упереться в руль, предохраняя изделие от проворачивания или же попросить помощи друга.
Когда гайка будет ослаблена, вывинчивать ее полностью не рекомендуется

Теперь необходимо осторожно сбить баранку с посадочного места(возможно прикипание шлицевого соединения). Как только изделие сдвинется с вала, можно отвинтить гайку полностью и демонтировать баранку.

Рекомендуем: Все о замене прокладки ГБЦ на автомобиле ВАЗ 2112

После снятия изделия можно произвести его замену или ремонт. Если требуется осуществить замену подшипника вала, то для доступа придется снять декоративные накладки и кронштейн. В случае если требуется произвести снятие баранки старого образца, то делается это по следующей схеме:

С обратной стороны руля следует вывинтить 2 винта в отверстиях при помощи отвертки.
Извлечь декоративную панель совместно с креплениями и контактной пластиной звукового сигнала.
Далее, отворачивае немного гайку, сбиваем со шлицов руль, скручиваем гайку совсем и снимаем деталь.

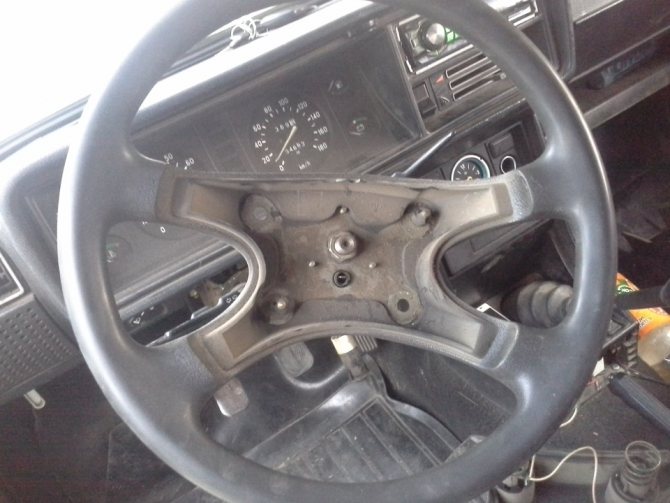

Баранка старого образца без накладки

Как только ремонтные работы завершены, необходимо изделие установить на место. Обязательно устанавливайте руль в правильном положении. Это делается с целью удобства вождения и для того чтобы во время поездки часть рулевого колеса не загораживала обзор панели приборов.

Сама накладка с контактами сигнала

На валу и контактной пластине руля имеются отметки, которые необходимо совместить. После того, как изделие будет надето на шлицы, можно приступать к затягиванию гайки по направлению часовой стрелки. Монтаж декоративных элементов происходит в порядке обратном снятию.

Ремонт включателя звуковой сигнализации на руле

Если не работает звуковая сигнализация, то после демонтажа баранки требуется провести осмотр контактов. Зачастую для ремонта достаточно произвести зачистку и смазку контактов с последующей установкой деталей на место.

Искать причину неисправной работы сигнала можно не снимая основного механизма, но при этом потребуется помучиться с отвинчиванием болтов, которыми стянута декоративная накладка руля. Чаще всего причина неработоспособности сигнала заключается в контактах, располагающихся в рулевой колонке, поэтому полностью руль разбирать может и не потребуется.

Данный материал поможет разобраться в вопросе о том, как снять руля для проведения ремонтных работ. Если планируется заменить руль, то обязательно необходимо подбирать новое изделие, чтобы оно совпадало со шлицами вала автомобиля. При замене штатного изделия на новое может возникнуть проблема только в подключении сигнала, так как не на всех моделях контакты будут совпадать с рулевой колонкой. Чтобы установить новый руль, потребуется его разобрать и подключить звуковой сигнал.
