Как самому регулировать фары и противотуманки

Регулируем противотуманные фары на ВАЗ-2114 своими руками: настройка ПТФ

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг

Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника.
Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света.
Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов

Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля.
Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще.
При выборе фары обращайте внимание на светорассеиватель , который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы.
Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой

Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах.
Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно

Регулировка фар на ВАЗ-2110 своими руками — детальная инструкция

Я уверен, что каждый ответственный автовладелец понимает, насколько важно, что бы свет фар вашего автомобиля был верно отрегулирован. Ведь неверная регулировка фар приводит не только к тому, что вы плохо видите дорогу в темное время суток, но и к тому, что вы можете слепить встречный транспорт а это не менее, а может даже и более опасно, и может привести к серьезным последствиям в виде ДТП

Именно поэтому мы уделим в этой статье внимание правильной регулировке фар на ВАЗ-2110, 2111 и 2112, расскажем как можно самостоятельно правильно отрегулировать фары на вашей десятке и что для этого нужно. Итак, поехали

Для правильной регулировки фар на автомобилях десятого семейства не требуется особых сверхнавыков, достаточно иметь площадку с ровным полом и забором, а так же возможностью расположить автомобиль на расстоянии 5 метров от стены или забора. Стена или забор тоже должны быть максимально ровными, в идеале расположение по уровню, чтоб 90 градусов были выдержаны. Вот схема рисунка (стенда) по которому мы и будем регулировать свет наших фар. Можно нанести мелом, или другими сподручными средствами, главное без фанатизма и вандализма. Итак, вот схема рисунка, который нам нужен:

Обратите внимание на вертикальные линии – осевую О, а так же А и В, которые пересекаются через точки Е, эти две линии должны быть четко по центру фар вашего автомобиля. Они должны быть абсолютно симметричны относительно так называемой осевой линии автомобиля, которая обозначена буквой О на рисунке (мысленно поделили машину пополам)

Расстояние между линиями А и В должно составлять 964 мм.

Замерьте высоту от пола до средней линии фар вашего автомобиля (на рисунке обозначена H), и по этой высоте прочертите линию на стене, верхняя горизонтальная на рисунке, и отступив в низ от нее на 65 мм прочертите параллельную ей вторую горизонтальную линию.

Она будет соответствовать горизонтальному центру световых пятен фар. Перед регулировкой установите гидрокорректор в среднее положение. В идеале посадить «водителя» на переднее сидение автомобиля, дабы симитировать авто при стандартной загруженности.

Теперь включаем ближний свет фар и прикрывая фары по очереди сподручными средствами приступаем к регулировке. На фарах ВАЗ-2110 присутствуют два регулировочных винта, вот они на схеме:

А вот они на фото:

На правильно отрегулированных фарах верхняя черта световых пятен на стене должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен совпадают с точками пересечения Е. То есть, если у вас все как на рисунке с регулировочными параметрами, вы можете считать регулировку фар успешно законченной. Если вышеописанным методом не удается отрегулировать какую либо из фар, то следует демонтировать фару с автомобиля и убедиться в ее исправности, возможно есть повреждения, которые не позволяют отрегулировать световой пучок.

Требования к установке противотуманных фар

Как и многое автомобильное оборудование, приборы противотуманного освещения должны быть установлены и размещены правильно, в соответствии с предъявляемыми требованиями. Согласно ПДД (правил дорожного движения) на основании ГОСТ 8769-75 устанавливать противотуманные осветительные приборы разрешается исключительно в количестве 2-х штук. Располагаться они должны:

• не дальше 40 см от боковой плоскости автомобиля (по внешней кромке фары);
• не ниже 25 см от поверхности дорожного полотна (по нижней кромке фары);
• световые отверстия противотуманных осветительных приборов должны находиться ниже верхней точки светопропускающего проема фар ближнего освещения.
• углы видимости противотуманок, в пределах которых они не загораживаются какими-нибудь элементами автомашины, должны составлять: по вертикали +15–10 о, по горизонтали +45–10 о.

Включаться противотуманные приборы освещения должны только совместно с габаритным светом.

На современных автомобилях, как правило, о месте установки уже позаботились производители транспортного средства. У большинства автомашин на бампере предусмотрены специальные места для ПТФ и если даже сам прибор отсутствует, то там, где он должен находиться, стоят заглушки. Их необходимо извлечь и вместо них установить ПТФ.

Если на автомобиле не предусмотрено место для ПТФ, то его придется подбирать. В этом случае установка противотуманных фар должна проводиться в строгом соответствии с требованиями по их размещению на автомобиле и подключению.

Правильная установка и настройка этих приборов обеспечит максимальную эффективность их работы. Регулировку фар проводят после их монтажа с фиксацией предусмотренных креплений. При этом добиваются правильного угла падения светового потока на дорогу.

Как самому регулировать фары и противотуманки

Яркий и правильно выставленный свет — такой же атрибут безопасности, как и рабочие колодки или исправная рулевая рейка. Рассказываем, каким образом отрегулировать фары самостоятельно и что для этого потребуется.

Подготовка к работе

Когда для регулировки фар приезжают на СТО, там перед самой процедурой мастера проверяют давление в шинах и выравнивают его. Водителя просят остаться в автомобиле; в идеале надо бы, чтоб и топливный бак был заполнен — таким образом становится понятна стандартная нагрузка автомобиля. Советуем воспользоваться правилами СТО и при самостоятельной регулировке сделать то же самое.

Для любой проверки вам потребуется ровная площадка без кочек под колесами, без уклонов и ям.Для самостоятельных проверок, помимо ровной площадки, нужна еще и стена, чтобы на ней проверить отражение света фар. Перед проверкой обнулите корректор фар, расположенный где-то около руля в салоне автомобиля.

Как сделать регулировку фар

Для начала выберете стену, к которой сможете подъехать на расстояние около пяти метров. Проверьте, чтобы автомобиль стоял ровно. Включите фары и проверьте по отражению на стене, ровно ли они светят.

Удобнее всего регулировать фары в сумерки, так как свет на стене будет более контрастным, чем днем. Если разницы в свете вы не обнаружили — поздравляем, вам регулировать фары не нужно. Если же один пучок света находится ниже другого, придется настроить свет.

Чтобы проверить, по какой фаре определять «правильную» регулировку, попросите у той же стены встать человека. При среднем росте вашего помощника фары будут светить на уровне его колен. Это правильная граница регулировки.

Какие способы регулировки существуют

Самый простой, но не очень точный способ — подъехать к стене и «на глаз» настроить пучки света. Еще один простой, но чуть более точный способ — найти на стене трафарет для регулировки фар. Такие часто висят на стенах СТО. Вместо коленей помощника и воображаемого уровня регулировки на трафарете будут отмечены места, куда должен попадать свет фар.

Точнее с задачей справится лазерный уровень, продающийся в строительных магазинах. Схема проверки та же: выбираете ровную площадку, подъезжаете к стене дома на 5 метров, включаете фары. Затем поставьте строительный инструмент так, чтобы лазерный луч проходил ровно посередине фар и отражался на стене. Если граница света и тени расположилась выше лазерной линии, то ваши фары слепят встречных водителей. Если граница намного ниже лазера, то фары горят только под колесами, не освещая дорогу.

Самый точный способ регулировки знают мастера на станциях технического обслуживания — в их распоряжении специальные приборы.

Регулировка фар дальнего и ближнего света

На отрегулированные фары в правилах существует ГОСТ. То есть если фары отрегулированы неверно, сотрудник ГИБДД вообще-то вправе запретить вам дальнейшее использование автомобиля до исправления неисправностей. Так что это может стать серьезной проблемой.

Габаритные огни редко дают яркий свет, который будет четко отражаться от стены даже в темное время суток, поэтому регулировку фар производят по ближнему свету. Для того, чтобы проверить дальний, отдельно регулировать фары не придется — блоки света совмещены.

Если уровень фар при проверке вас не устроил, откройте капот и найдите регулировочные винты. Как правило, они расположены на задней части фары. Если при беглом взгляде винты вы не нашли, обратитесь к инструкции и строению модели своего авто.

Регулировка ПТФ

Противотуманные фары на глаз уже не отрегулировать — их свет слишком мягкий и рассеивающийся. Лучше всего «противотуманки» проверять в сервисе. А для самостоятельной работы потребуется все та же ровная площадка и стена. А также рулетка, скотч или мел.

Замерьте расстояние между противотуманной фарой и землей. На стене отметьте горизонтальной линией то же расстояние. Верхняя граница света не должна выходить за пределы этой линии. Поставьте точки на стене в тех местах, где находятся пучки света ПТФ. Расстояние между точками будет равно примерно 12 см. Разделите стену вертикальной полосой на две равные части. Начертите на каждой половинке вертикальную линию от противотуманной фары до земли и от точки с пучком света до уровня автомобиля. Пересечение этих линий станет центром ПТФ. При регулировке «противотуманок», не забудьте, что настраивают ПТФ только по высоте, они не должны «болтаться» из стороны в сторону.

И помните, что правильно отрегулированные фары не только берегут вашу карму от проклятий встречных автомобилей! Они отвечают за вашу же безопасность на дороге, освещая обочину, знаки, разметку и дорожное полотно.

Варианты подключения противотуманных фар

Если вы озадачились вопросом установки противотуманок на свою машину, предварительно нужно выяснить, какие есть способы подключения этого оборудования. Простым и надёжным вариантом монтажа является подключение к заводской проводке автомобиля, предназначенной для запитки ПТФ. Такой способ имеет ряд преимуществ, поскольку в схеме уже имеются все необходимые элементы, такие как реле, предохранитель, проводка, выключатель. В этом случае потребуется только установить и подсоединить фары. Если же на автомобиле отсутствуют дополнительные цепи питания для подсоединения ПТФ, потребуется проложить нужные провода и подключить недостающие элементы.

Одной из распространённых ошибок является подключение противотуманок к габаритам. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Такая деталь, как предохранитель, является совсем не лишней в цепи питания противотуманной оптики. Этот элемент позволит избежать возгорания в случае короткого замыкания в проводке автомобиля. Поскольку предохранители бывают разных номиналов, необходимо рассчитать требуемое значение с учётом мощности ламп в фарах по следующей формуле:

I=P/U, где I — сила тока, P — мощность нагрузки и U — напряжение бортовой сети.

Рассмотрим расчёт на примере автомобиля с аккумуляторной батареей 12 В и противотуманками суммарной мощностью 120 Вт (по 60 Вт каждая): 120/12=10 А

При этом важно помнить, что предохранитель всегда нужно выбирать с запасом. В нашем случае понадобится элемент номиналом 15 А

Для подключения противотуманок понадобятся такие элементы как сами фары, провода, реле, выключатель и предохранители. Этот перечень может отличаться в зависимости от комплектации автомобиля

Схемы подключения противотуманок

Схем подключения, также как и способов, существует несколько. Самой простой является запитка фар непосредственно от АКБ через выключатель. Каждая фара имеет два контакта, которые электрически соединены с лампами внутри. Один из контактов фары соединяют с контактом другой фары и подключают на массу (кузов). Лучше всего использовать заводские болты на кузове. Можно протянуть провод к аккумулятору и взять «-» от него. Другие контакты ПТФ задействуют для подключения “+”, который берут также от АКБ. Этот провод соединяют с 87 контактом на реле. Остальные контакты реле подключают следующим образом:

• 30-й идёт на АКБ через предохранитель;
• 86-й подсоединяют к минусу АКБ или же посредством жёсткого соединения с массой на кузове;
• 85-й — к плюсу на АКБ через кнопку и предохранитель, который используется в цепи 30-го контакта.

Монтаж кнопки включения противотуманок выполняют в салоне автомобиля в удобном месте. Реле устанавливают на монтажной плате, но в зависимости от марки автомобиля оно может крепиться посредством специального кронштейна на корпусе. В случае установки на плату, должен присутствовать специальный разъем. При отдельном монтаже используют соответствующую колодку для реле.

Мы рассмотрели простую схему подключения ПТФ, но есть и другой вариант, где монтаж производят через замок зажигания. В этом случае питание через кнопку подаётся не напрямую с АКБ, а с любого провода, на котором при включении зажигания появляется напряжение. Такая схема выключает противотуманки, когда двигатель не работает. Для подключения фар в соответствии с действующими правилами (ПДД) кнопка противотуманок подсоединяется к выключателю наружного освещения. В зависимости от применяемой схемы возможны некоторые отличия.

Схемы подключения противотуманок могут несколько отличаться, но смысл и применяемые элементы остаются такими же

Полезная информация

Как отрегулировать фары своими руками: регулировка ближнегодальнего света и ПТФ

В заключение следует заметить, что регулировка противотуманных фар, выполненная своими руками будет не столь точна, как это сделают специалисты в автосервисе. Основным отличительным моментом является наличие специального прибора реглоскопа, который оснащен измерительным оптическим углом. Однако та миллиметровая точность, с которой сделают настройку противотуманок профессионалы, вряд ли стоит потраченных денег и времени.

Опубликовано: 01.05.2018

Противотуманные фары. Для одних — это дополнительное освещение, потребность в котором возникает крайне редко, для других это возможность выделиться и сделать внешность своего авто более привлекательной. Однако на самом деле ПТФ — это незаменимые помощники в условиях плохой видимости во время тумана, дождя или снегопада.

Именно эти небольшие и непримечательные маленькие помощники ежедневно спасают не одну тысячу автомобилистов, позволяя им не потеряться в туман на дороге. В большинстве случаев «противотуманки» устанавливаются спереди, хотя нередко автомобили имеют ПТФ и в задней части. Но не следует полагать, что задние фонари такие же, как и спереди, это абсолютно иной тип туманок, который позволяет сделать авто более заметным в условиях плохой видимости. Но, к сожалению, просто иметь противотуманки на авто мало, без надлежащей настройки и регулировки толку от этих ПТФ будет мало…

Сегодня, дорогие друзья, на ФараИнфо хочу поговорить о том, как правильно должны устанавливаться ПТФ, а также как выполняется регулировка противотуманных фар.

• ПДД;
• ГОСТ 8769-75;
• А также правила ЕЭК ООН.

В этих документах сказано о том, что приборы освещения должны устанавливаться на ТС выше 25 см от дорожного покрытия. Максимально допустимое расстояние от ПТФ до внешнего габарита ТС не должно превышать 40 см.

Регулировка света фар, автомобили ВАЗ 2108, 2109, 21099

Световой пучок ,в свою очередь, также должен соответствовать следующим требованиям:

• Световой луч должен быть направлен вниз, а его верхняя граница должна быть четкой;
• Горизонтальный угол рассеивания должен быть не больше 70°.

Как вы понимаете, регулировка ПТФ должна выполняться с учетом данных требований. Это не только обеспечит вам безопасность на дороге, но и позволит избежать ослепления других участников дорожного движения, а также излишнего внимания со стороны ГАИшников.

Также вышеуказанные документы оговаривают условия использования противотуманок. Так ПТФ разрешается включать в условиях ограниченной видимости, например, когда вы движетесь по серпантину, извилистой дороге, а также проходите крутые повороты. Ну и, конечно же, противотуманные фары можно и нужно использовать в условиях недостаточной видимости, то есть проще говоря в дождь, снег и туман.

Главная цель регулировки противотуманных фар является правильная настройка и коррекция светового луча. В идеале он должен освещать дорогу и находиться на высоте в диапазоне от 30 до 70 см над дорожным покрытием. Отклонение от рекомендаций негативно влияет на производительность и эффективность туманок, поэтому во время настройки противотуманных фар попытайтесь максимально соблюсти вертикальные и горизонтальные углы ПТФ.

Перед тем как начнется регулировка противотуманок необходимо выполнить ряд обязательных мероприятий.

1. Первым делом необходимо найти ровную поверхность.
2. Затем следует проверить и при необходимости подкорректировать давление в шинах. Недостаточное или избыточное давление может свести на нет все старания.
3. Автомобиль должен быть укомплектован, то есть бак заправлен, в багажнике запаска и т. д., ну и естественно все то, что вы обычно с собой возите.
4. Специальный регулировочный экран должен быть установлен вертикально на расстоянии 10 метров от машины. Как вариант разметка может быть нанесена и на стене или воротах гаража.

Сама же регулировка противотуманных фар производится при помощи отвертки, мела и линейки.

Принцип действия противотуманки

Прежде чем хвататься за инструменты и регулировать своими руками положение ПТФ на автомобиле, каждый автовладелец должен разобраться в особенностях их работы.

А для этого необходимо вспомнить, что туман:

• Это мельчайшие частицы влаги, которые находятся в воздухе;
• Исходящее тепло от земли (дорожного покрытия) не дает им опуститься, заставляя буквально висеть, что приводит к образованию молочной пелены;
• Поток света, отражаясь от них как от зеркала, возвращается обратно и ослепляет водителя.

Узкое пространство для работы

Все водители знают, что включение обычных фар в тумане приводит к ухудшению видимости. Происходит это потому, что капельки влаги как раз и располагаются на уровне головного света современного автомобиля. Ведь их местоположение определялось для лучшего освещения дорожной обстановки – максимально близко к органам зрения водителя.

А у ПТФ другая задача – сделать возможным движение в тумане. Вот почему на авто их устанавливаются как можно ниже к дорожному полотну, чтобы они, что называется, «светили под туман».

Правильно отрегулированная ПТФ светит «под туманом»

Дело в том, что влажный воздух у самой земли более сухой, соответственно, не обладает бликующими свойствами.

Техническая особенность светового потока

Второй момент, на котором следует акцентировать ваше внимание, это что:

1. Луч противотуманных фар по верхней кромке имеет четкую границу:
2. Это сделано для того, чтобы попадая на капли влаги, он не преломлялся вверх и не слепил водителей.

Особенность работы ПТФ – черкая верхняя граница

Освещение обочины

Есть еще одна особенность противотуманных фар, о которой нередко забывают.

Ведь она такой же осветительный прибор, как и головной свет, т.е. должна:

1. Создавать достаточную для движения видимость дорожной обстановки;
2. И освещать обочину справа от автомобиля по ходу движения.

И обычные, и противотуманные должны освещать не только дорогу впереди, но и правую обочину

Осуществление разметки

Чтобы правильно осуществить разметку, необходимо подъехать к стене, приблизительно на 2 м, после чего поместить центр осей на нее, после этого надо отъехать назад примерно на 7 м. После этих действий точки, которые отмечают центр каждого элемента оптики, необходимо соединить линией, которая впоследствии дополняется еще одним, вертикальным отрезком. Этот отрезок соединяется с точкой, обозначающей центральную часть автомобиля. Кроме того, потребуется провести еще один отрезок, который соединит центральные точки оптики, он должен располагаться чуть ниже, примерно на 5-7 см.

После того, как разметка выполнена, можно приступать к настройке слабого ближнего или дальнего освещения

Включите ближнее освещение, вам необходимо добиться правильного пучка — для этого осторожно подкручивайте болты настройки, расположенные в моторном отсеке, на обратной стороне оптики. Оптимальным вариантом будет расположение светового пучка ниже центровой точки, аналогичным образом производится регулировка совмещенной оптики

В том случае, если дальний и ближний свет не совмещены, производить настройку нужно отдельно, в этом случае другой будет и разметка. Принцип настройки ближнего освещения своими руками идентичный, а что касается дальнего, то в этом случае световой пучок должен падать на центр самой разметки. Разумеется, если у вас нет прибора или стенда, то результат будет менее точный, чем с применением оборудования.

Что понадобится для него:

1. Строительный лазерный уровень
2. Ровная горизонтальная поверхность, вертикальная поверхность (стена)
3. Мел или маркер
4. Экран, картонка или лист защитного полотна
5. Набор инструментов для корректировки угла наклона противотуманной фары

Подготовительные операции

Устанавливаем автомобиль на ровной горизонтальной поверхности. На удалении 5-7 метров от стены (забор, ограда, стенд). Проверяем давление в шинах. Рекомендуется его сделать одинаковым на всех колесах.

При необходимости очищаем плафон противотуманки от грязи, мошек. Нужно добиться идеальной чистоты, чтобы не получить эффект искажения светового пучка. Если ПТФ устанавливали сами, то ослабляем болты крепления вертикальной регулировки. На штатных – снимаем декоративные накладки в бамперах, чтобы добраться до регулировочных элементов или выворачиваем колесо. В последнем случае это делается, потому что винты находятся за подкрылком на некоторых моделях авто.

Начинаем

Как и при регулировке ближнего света, нам нужно найти центр фары. Обычно это лампочка или центральная часть линзы. Включаем лазерный уровень. Устанавливаем его так, чтобы луч пересекал пополам плафон противотуманки.

Отраженный на вертикальной стене лазер отмечаем мелом. Таким образом перенесли центральную ось ПТФ. Включаем ее и регулируем так, чтобы светотеневая граница была ниже этой отметки. Для точности рекомендуется закрыть противоположную экраном или картонкой.

Для точности настройки нужно вспомнить про коэффициент преломления света отражателем. За основу берем значения, указанные на головной оптике. Помните, там указаны проценты? Например 1,3% или 1,2%. Для каждого авто эти значения свои. Они написаны на ней, либо рядом.

Противотуманная фара находится ниже основной оптики. На высоте от дороги приблизительно в половину, а в случае самостоятельной их установки они должны монтироваться под лампами ближнего света. Значит, коэффициент преломления нужно делить на 2. Это необходимо чтобы ПТФ помогали основному свету в туман и непогоду.

Измеряем расстояние от передней части автомобиля, где установлены противотуманка до стены. Умножаем его на этот коэффициент. Получаем высоту, на которую нужно опустить светотеневую границу.

Например. До экрана 5 метров или 500 см. Значение преломления – 1,0%. Делим по-полам, получаем 0,5%. Помножим и получим 2,5 см. На стене делаем отметку на полученный результат ниже горизонтальной оси.

Выставляем край светотеневой границы точно на эту метку. Таким образом, мы получили точную регулировку противотуманной фары. Такой способ настройки дает гарантию максимальной освещенности дорожного покрытия в условиях тумана.

Выбор ПТФ

Сначала определяют место их монтажа на авто. Часто в иномарках на бампере есть ниши под установку дополнительных огней. Тогда противотуманки подбирают так, чтобы их форма и размеры соответствовали этим нишам в бампере.

На качество выполнения функций ПТФ практически не влияет их мощность. Поэтому целесообразно выбирать источники света малой мощности — светодиодные лампы.

На внедорожниках ПТФ устанавливают на уровне обычных фар либо на крыше машины. В этой ситуации походят ПТФ с любыми размерами и формой. Главное, чтобы они комплектовались кронштейнами, обеспечивающими надежное крепление.

Главное отличие противотуманок — используемые в них лампы. Различают такие виды ПТФ:

1. Галогенные. Самый доступный вариант. Минус — невысокий ресурс по сравнении с другими видами ламп. Прежде чем купить такие фары, убедитесь, что вы сможете их без труда поменять, когда они выйдут из строя.
2. Светодиодные. Их главные преимущества — долговечность и экономичность. Минус — цена. Если светодиодные фары установлены неправильно или они плохо вентилируются, срок их эксплуатации сокращается.
3. Ксеноновые. Плюсы — хорошие технические характеристики. Такие модели долговечны и эффективны. Минус — высокая стоимость.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

1. Разницу в объемах шин.
2. Состояние пружин, находящихся в подвеске.
3. Полное распределение всевозможных нагрузок.
4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

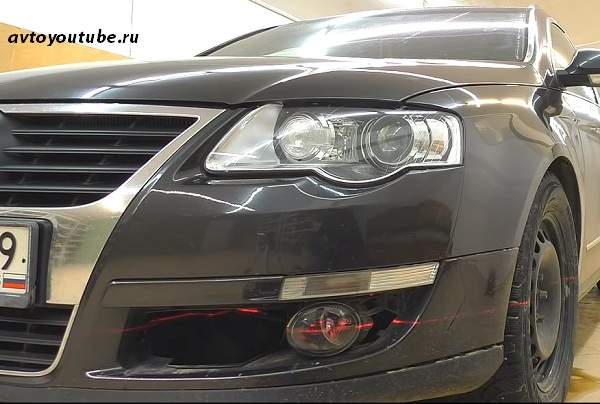

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.
