Устройство заднего моста уаз 469

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста.
Замена сальника редуктора моста на УАЗ Патриот:
Правильно установленные качественные сальники служат очень долго.
Никогда не устанавливайте повторно бывшие в работе снятые сальники.
Приобрести качественные сальники.
Если качественные сальники быстро начинают течь, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовинах, подвесном подшипнике.
— Открутить карданный вал.
— Открутить гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста).
— Снять фланец.
— Извлечь сальник из горловины редуктора плоской отверткой.
— Очистить место установки сальника средством для обезжиривания (уайт-спирит или керосин).
— Перед установкой внутреннюю часть сальника, ту, которая должна контактировать с валом и маслом, смазать трансмиссионным маслом.
— При установке в качестве опрессовки иногда используют старый сальник. Такой сальник желательно промыть, чтобы «не занести инфекцию».
— Процесс установки сальника на место должен быть аккуратным, без перекоса как в результате установки, так и в процессе запрессовки.
— После установки внутреннюю (рабочую) часть сальника, т.е. места трения, еще раз смазать жидкостью, в которой он будет работать — трансмиссионным маслом.
— Установить детали в обратном порядке. При установке фланца при затяжке гайки проворачивайте его за фланец, чтобы ролики подшипников встали на место.

Регулировка главной пары моста УАЗ Патриот

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мост УАЗ Патриот регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи.
Подбором регулировочных колец обеспечивается правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется по пятну контакта.
Правильность затяжки подшипников определяется суммарным моментом, величина которого измеряется в Н·м. Естественно на практике никого не интересуют эти единицы измерения. Процесс затяжки подшипников определяется исключительно способностью и опытом мастера. Для проверки правильности настройки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. Во время обкатки исправный и правильно отрегулированный мост не гудит. Без надлежащего ремонта «гудящие» мосты меньше гудеть не будут.

Регулировку подшипников ступиц

Сразу после покупки УАЗ Патриот рекомендуем заменить смазку в ступичных подшипниках, сделав их правильную регулировку. На б/у, при необходимости, заменить и подшипники.

Регулировку подшипников ступиц колес моста спайсер выполняйте в следующей последовательности:

— Поднимите домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.

— Выньте полуось 9 у заднего моста или снимите фланец ведущий у переднего моста.

— Отогните ус стопорной шайбы 6, отверните контргайку 7 и снимите стопорную шайбу.

— Ослабьте гайку 4 регулировки подшипников на 1/6-1/3 оборота (1-2 грани).

— Проворачивая рукой колесо, проверьте легкость его вращения (колесо должно вращаться свободно без задевания тормозных колодок за диск или барабан).

— Затяните гайку регулировки подшипников ступицы. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). При затягивании гайки проворачивайте колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимайте на вороток ключа плавно, без рывков.

https://youtube.com/watch?v=ASOPOXPg2ns

— Установите замочную шайбу, наверните и затяните контргайку. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). Замочную шайбу устанавливайте внутренним усом в паз цапфы. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу замените.

— Проверьте регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора и качки.

— Загните один ус замочной шайбы на грань гайки, а второй — на грань контргайки.

— Вставьте полуось заднего моста или поставьте муфту отключения колес переднего моста, очистите резьбовую часть болтов от остатков герметика, обезжирьте и нанесите новый слой герметика, затяните болты.

Окончательно правильность регулировки подшипников проверяйте наблюдением за нагревом ступиц колес после движения автомобиля.

Если ступица нагревается сильно (рука нагрев не терпит), отпустите гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше.

Проверяя регулировку подшипников на нагрев, не пользуйтесь рабочими тормозами, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

https://youtube.com/watch?v=ayvqju4Ka7g

Источник
uaz-tuner.ru
kulibinsclub.ru
avtosteh.ru

Технология включения

Когда вы едете по нормальной дороге, от вашего автомобиля не требуется многого. Но когда на пути возникает реальное препятствие в виде непролазных болот, грязи и ухабин, к ним нужно быть готовыми, чтобы не загубить машину. Что можно сделать в таком случае? Лучший вариант — включить передний мост.

Для того чтобы в хабах и других деталях не возникало дефектов, подключать это устройство следует при полной остановке машины. Чтобы определить, удалось ли подключение устройства, можно воспользоваться тремя народными способами.

1. Первый такой: тронувшись с места, вам нужно проследить за тем, как ведут себя задние колеса — они должны трудиться без помощи передних.
2. Второй тест заключается в проверке управляемости машины на поворотах: при подключенном переднем приводе автомобиль ведет сильнее, нежели при отключенном.
3. Третий способ проверки еще проще — попросить стороннего наблюдателя посмотреть, крутятся приводы или нет. Если нет, значит, муфты отсоединены, что нам и требовалось.

Автомобиль УАЗ буханка широко применяется не только на территории Российской Федерации, но и за рубежом. Устройство переднего моста УАЗ буханка позволяет подключить полный привод для преодоления бездорожья. Благодаря этому машина отличается высокими показателями проходимости на затрудненных участках пересечённой местности.

Читать также: Сузуки витара видео обзор

Как пользоваться

Для переключения скоростей используется рычаг, который имеет 3 положения:

• крайнее переднее, соответствующее прямой передаче;
• среднее, при котором коробка выключена;
• крайнее заднее для включения пониженного ряда.

Перед включением понижающей передачи требуется активировать привод переднего моста (при помощи отдельного рычага). Схема переключения нанесена на специальную табличку, которая прикреплена на панели приборов. Положение рычагов управления несколько отличается на различных моделях УАЗ, но для управления приводом передних колес всегда применяется дальняя рукоятка.

При использовании коробки Dymos переключение выполняется поворотной шайбой, имеющей 3 положения:

• привод только на задние колеса (2Н);
• подключение полного привода и прямой передачи (4Н);
• пониженный ряд и передача крутящего момента на оба моста (4L).

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит. 1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы. 2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то… 3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил. 4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот. На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Устройство переднего моста УАЗ 469

Схема устройства переднего мост УАЗ 469 видна на рисунке. Пять болтов удерживают шаровую опору на полуосевом кожухе. В нее запрессованы втулки шкворней. Два шкворня фиксируют корпус поворотного кулака сверху на шаровой опоре. Болтами на нем крепится крышка картера редуктора колес. К ней с помощью 6 болтов прикручена цапфа с тормозным щитом.

Стопоры штифтовые предохраняют от проворачивания шкворни в корпусе поворотного кулака. В УАЗ 469 устройство переднего моста выполнено с предварительным натягом поворотного кулака в момент монтажа шкворней поворотного кулака. Значение натяга 0,02…0,10 мм.

Прокладками выполняется регулировка моста УАЗ 469 вместе с предварительным натягом. Их монтаж осуществляется сверху слева между накладкой и корпусом поворотного рычага или справа между рычагом поворотного кулака. Снизу прокладки размещаются между накладками и корпусом поворотного кулака. Чертеж монтажа показан ниже.

Здесь представлены следующие комплектующие и их взаимодействие:

а — сигнальная канавка; I — правый кулак поворотный; II — левый кулак поворотный; III — муфта, которой отключаются колеса;

1 — сальник; 2 — опора шаровая; 3 — шарнир поворотного кулака; 4 — прокладка; 5 — пресс-масленка; 6 — шкворень; 7 — накладка; 8 — корпус поворотного кулака; 9 — шкворневая втулка; 10 — подшипник шариковый; 11 — ведомый вал колесного редуктора; 12 — ступица; 13 — фланец ведущий; 14 — муфта подвижная; 15 — шарик фиксатора; 16 — колпак защитный; 17 — болт муфты; 18 — цапфа; 19 — гайка стопорная; 20 и 23 — шайбы опорные; 21 — ведущая шестерня; 22 — стопорный штифт; 24 — уплотнительное кольцо из резины; 25 — упорная шайба; 26 — кожух полуоси; 27 — болт, ограничивающий поворот; 28 — упор-ограничитель поворота колес; 29 — рычаг поворотного кулака.

Смазка удерживается внутри корпуса поворотного кулака и предохраняется от загрязнения сальником. Он расположен сверху на шаровой опоре и состоит из комплектующих:

• обойма внутренняя;
• кольца из резины с пружиной 24;
• кольцо-перегородка;
• кольцо уплотнительное из войлока;
• обойма наружная.

К корпусу поворотного кулака сальник прижимается болтами. Перетекание смазки из картера главной передачи в поворотный кулак исключается наличием внутри шаровой опоры самоподжимных сальников из резины 1 и 3, помещенных в стальную обойму.

Добавлять смазку в шаровую опору следует через пресс-масленки 5 и 10. Аналогичным приемом смазываются шкворни сверху. Тавотницы расположены на рычаге поворотного кулака с правой стороны и на верхней накладке шкворня с левой стороны. Внизу шкворни самотеком смазываются смазкой, поступающей из шаровой опоры.

Моменты переднего и заднего хода

1. Точное задевание в зацеплении при маленькой нагрузке.
2. Микроконтакт поверх зубчика (при отладке пододвинуть головную к ведомой части).
3. Контактирование на корне зубчика (корректировка: проводящая должна отодвинуться от ведомой).
4. Блок-контакт – узкий конец зуба (отклонение элементов друг от друга).
5. Контактность на объемной стороне зубчика (отклонение ведомой к ведущей).

Комплект прокладок устанавливается между торцевой стороной клапана переднего подшипникового узла, колеса и опорой моста. Толщина пакета – промежуток, не превышающий значения в 1,3.

Важные части агрегата

Запор внешнего подшипника в сборе с манжетой закрепить болтами, установить фланец, шайбу – зашплинтовать. В поддон агрегата устанавливается сборный дифференциал, потом сальники между картером и заслонкой. Верх поддона монтируют с учетом подушечек рессор, находящихся во внешней доле моста.

Смонтированный мост не должен нагреваться в процессе движения машины. Правильно проведенная регулировка деталей не вызовет нагревания. Конечно, просто необходимо проверить отсутствие заедания, задевания проворачиваемых ведущих шестеренок, если устройство имеет таковые.

Устройство, регулировку, ремонт необходимо проводить вовремя. От этого зависит безопасность при движении в авто. Обслуживание мостовой части УАЗ заключается в следующем.

Постоянно поддерживать технический уровень, своевременно проводить замену масла, проверять уплотнения, обнаруживать и ликвидировать осевые шестереночные люфты головной передачи агрегата

Систематически наблюдать за сцеплением крепежных частей узлов, агрегатов.
Большое внимание уделять чистке предохранительного клапана. В случае загрязнения или наличия железных примесей в масле перед его заменой следует промыть теплообменник керосином.

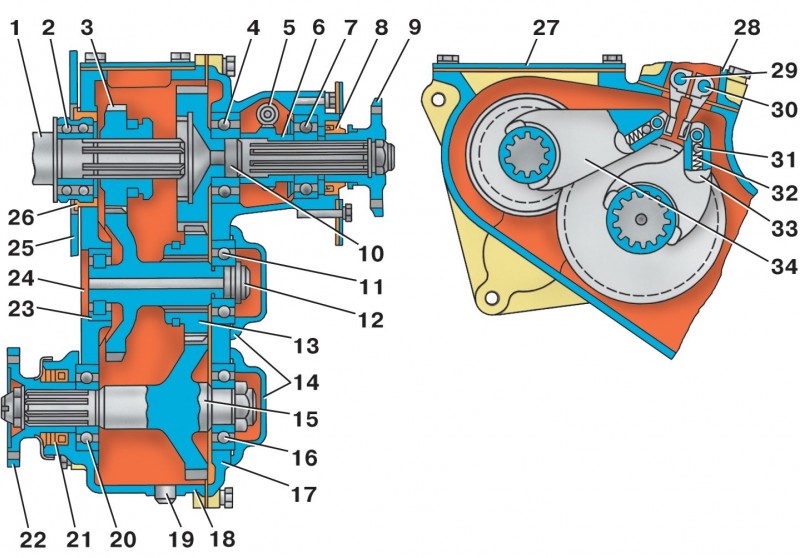

Раздаточная коробка УАЗ Буханка

УАЗ-452 первоначально создавался для советских вооруженных сил как автомобиль медслужбы, где его в связи с этим окрестили «таблеткой» (гражданское прозвище – «буханка»).

Поэтому конструкция механизмов, в том числе раздаточной коробки, максимально упрощена.

При эксплуатации вся трансмиссионная система неприхотлива, что подтверждается полувековой практикой. Единственная рекомендация завода-изготовителя: периодически контролировать уровень масла и проверять крепления.

Кроме того, при необходимости следует регулировать передние тяги и подвергать профилактической смазке оси рычагов. Больше никакого ухода и регулировки данный механический блок, включая подшипники, не требует.

Увеличение срока эксплуатации конструкции

Существует несколько способов увеличить период службы конструкции УАЗ. Наличие у автомобиля переднего моста предъявляет к эксплуатации особые требования. Если контролировать и в нужный момент отключать ступицы полуосей и колес, это поможет повысить ресурс деталей механизма при выключенном переднем приводе. Для предотвращения механического повреждения комплектующих привода включают после муфт. После перехода с бездорожья на шоссе следует сразу переключиться на задний привод. Другая причина, способствующая быстрому износу резины, — постоянно работающие муфты.

Техническое обслуживание машины должно отвечать ряду требований:

1. Периодичность.
2. Регулярная проверка главных узлов и механизмов.
3. Своевременная замена изношенных деталей.
4. Контроль уровня масла и иных жидкостей.
5. Проверка и регулировка ступичных подшипников.
6. Контроль функциональности компонентов осевого зазора главной шестерни.
7. Использование качественных расходных материалов и смесей.

Регулярность в техническом обслуживании, бережная эксплуатация и следование рекомендациям производителя — залог долгой и надежной работы транспорта.

Источник

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

1. Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
2. Уложить кольцо в посадочное гнездо.
3. Вставить внешние кольца подшипниковых опор ведущего вала в картер.
4. Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
5. Установить распорную муфту и вставить хвостовик в картер.
6. Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
7. Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
8. Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
9. Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
10. Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
11. Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
12. Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

Если пятно смещено к основанию, то ведущее колесо отводится от ведомого (уменьшением толщины регулировочного кольца). Для удержания бокового зазора в допустимых пределах необходимо сместить ведомую шестерню к ведущему зубчатому колесу. При смещении пятна к узкому или широкому концу зуба необходимо соответственно отодвинуть или придвинуть ведомую шестерню.

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

Мосты УАЗ

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом…

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и военный мост (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, фермер), а также на автомобили легкового ряда УАЗ-3151 (469).

На уаз Хантер устанавливаются так называемые гибридные мосты, с чулком от обычных мостов Тимкен и поворотным кулаком от Спайсер.

Передаточные числа моста Тимкен (гражданского).

До июля 1989 г. в гражданские мосты устанавливалась главная пара с передаточным числом 5,125 (41 зуб), сейчас — с передаточным числом 4,625 (37 зубьев), т. е. более «скоростная», но менее «мощная». В магазинах можно найти и те и другие. Заменить «новую» на «старую» главную пару придется, скорее всего, при установке очень больших колес. Заменять главные пары рекомендуется только комплектно (в переднем и заднем мостах), иначе передний мост придется включать исключительно в грязи, на снегу, на песке и т. п., чтобы не вывести из строя раздаточную коробкуи не испортить резину. Как определить передаточное число ? Нужно покрутить кардан руками и сосчитать обороты колеса. Например 46 оборотов кардана — 10 колеса = пара 4,6 и т.д.

Вес гражданских мостов УАЗ:

• передний мост — 132 кг
• задний мост — 100 кг

Редукторные (военные) мосты УАЗ

По сути это мост Тимкен, т.е. разрезной, но у него сделан меньше центральный редуктор и имеются бортовые передачи. Заводом военные мосты устанавливались на автомобили УАЗ 469 для армии и УАЗ, Барс. Мосты УАЗ Барс — это военные мосты, но с более широкой колеёй.

Передаточные числа военных мостов УАЗ

Передаточное число военных мостов 5,38 (=2,77*1,94 — передаточные числа соответственно главной и бортовой передач) — более тяговитое, но менее скоростное, чем у обычных мостов.

Характеристики военного моста

• Дорожный просвет: 300 мм (с шинами Я-192 215/90 R15 (31 x 8.5 R15)
• Колея: 1445 мм
• Колея редукторных мостов УАЗ Барс: 1600 мм
• Вес переднего военного моста УАЗ: 140 кг
• Вес заднего военного моста УАЗ: 122 кг

Схема редукторного (военного) моста УАЗ

Задний мост УАЗ с бортовой передачей:

1 – крышка картера главной передачи; 2 – подшипник дифференциала; 3,13,49 – регулировочные прокладки; 4 – уплотнительная прокладка; 5,7 – подшипники ведущей шестерни; 6,15 – регулировочные кольца; 8,42 – манжеты; 9 – фланец; 10 – гайка; 11 – грязеотражатель; 12 – кольцо; 14 – распорная втулка; 16 – ведущая шестерня главной передачи; 17 – сателлит; 18 – правая полуось; 19 – картер боpтовой пеpедачи; 20,29 – маслоотражатели; 21 – подшипник полуоси; 22,26,40 – стопорные кольца; 23 – уплотнительная прокладка картера боpтовой пеpедачи; 24 – крышка картера боpтовой пеpедачи; 25 – подшипник; 27 – тормозной щит; 28 – тормозной барабан; 30 – болт крепления колеса; 31 – цапфа; 32 – подшипник ступицы; 33,41 – прокладки; 34 – замочная шайба; 35 – ведущий фланец; 36 – гайка подшипников ступицы; 37 – стопорная шайба; 38 – втулка; 39 – ведомый вал боpтовой пеpедачи; 43 – подшипник ведомого вала; 44 – ведомая шестерня боpтовой пеpедачи; 45 – специальная гайка; 46,50 – пробки сливных отверстий; 47 – ведущая шестерня боpтовой пеpедачи; 48 – правая чашка коробки сателлитов; 51 – картер главной передачи; 52 – шайба шестерни полуоси; 53 – шестерня полуоси; 54 – ось сателлитов; 55 – ведомая шестерня главной передачи; 56 – левая чашка коробки сателлитов; 57 – левая полуось

Поворотный кулак переднего моста УАЗ с бортовой передачей:

а – сигнальная канавка; I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес (вариантное исполнение см. рис. 180, IV); 1 – сальник; 2 – шаровая опора; 3 – шарнир поворотного кулака; 4 – прокладка; 5 – пресс-масленка; 6 – шкворень; 7 – накладка; 8 – корпус поворотного кулака; 9 – втулка шкворня; 10 – подшипник; 11 – ведомый вал боpтовой пеpедачи; 12 – ступица; 13 – ведущий фланец; 14 – муфта; 15 – шаpик фиксатора; 16 – защитный колпак; 17 – болт муфты; 18 – цапфа; 19 – стопорная гайка; 20,23 – опорные шайбы; 21 – ведущая шестерня боpтовой пеpедачи; 22 – стопоpный штифт; 24 – кольцо уплотнительное резиновое; 25 – упорная шайба; 26 – кожух полуоси; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – рычаг поворотного кулака
