Регулировка клапанов ваз 2107 своими руками (видео фото)

Регулировка клапанов ВАЗ 2107 (инжектор)

Чтобы снять клапанную крышку, сначала надо вынуть масляный щуп, иначе он не позволит ей выйти. Далее, самый простой способ — отсоединить три шланга возле патрубка воздушного фильтра, открутить все болты по периметру крышки, и вытащить крышку.

Вытаскивать клапанную крышку будет довольно неудобно.

Проворачивать коленвал можно несколькими способами. Например, поддомкратить и вывесить заднее колесо, переключить на 4-ю или 5-ю передачу, чтобы было легче крутить. Вращать колесо до совпадения меток. Другой способ — прокручивать понемногу, упирая лезвие отвертки между зубцов венца коленвала, и используя кронштейн ДПКВ (но не сам датчик), как опору. В остальном клапана регулируются по пунктам выше.

При регулировке клапанов могут возникнуть вопросы:

• Сколько клапанов на ВАЗ 2107?
• По какой схеме лучше регулировать клапана?
• Какие признаки зажатых клапанов ВАЗ 2107
• Затроила после регулировки клапанов

1

Для регулировки клапанов понадобится щуп на 0,15 мм и пара ключей на 13 и 17. Если речь о карбюраторном ВАЗ 2107, тогда пригодится и ключ для прокручивания коленвала на 38.

2

Чтобы снять клапанную крышку на карбюраторной «семерке», нужно демонтировать воздушный фильтр.

3

Также нужно отсоединить топливные шланги, тросик воздушной заслонки и тягу дроссельной. Сам карбюратор следует прикрыть, чтобы не внутрь ничего не попало,

4

На инжекторном ВАЗ 2107 надо вытащить масляный щуп для снятия крышки ГБЦ.

5

И убрать тройку шлангов возле воздушного фильтра.

6

Открутить 8 болтов на 10 крепления крышки, разбросанных по периметру, и снять крышку.

7

После снятия крышки, следует проверить натяжение цепи (и подтянуть, если требуется). Для того, чтобы начать регулировку клапанов, нужно чтобы метка на распредвале совпадала с этим выступом.

8

Если метка не совпадает с выступом, нужно проворачивать коленвал, пока это не исправится.

9

Также есть метка на коленвале (карбюратор), она должна совпадать с самой длинной чертой на крышке привода распредвала.

10

На инжекторной «семерке» эти метки отличаются, но тоже должны совпадать. Если метки распредвала совпадают, а метки венца коленвала немного расходятся, это может свидетельствовать о растянутости цепи. При незначительном расхождение регулировка допустима.

11

Таблица углов поворота коленвала и ВМТ поршней различных цилиндров, где 0 — совпадение меток на распредвале и верхней мертвой точке поршня 4-го цилиндра. В таком положение регулируются 8-й и 6-й клапан, после чего нужно провернуть коленвал на 180 градусов (распредвал совершит оборот на 90), тогда можно отрегулировать следующую пару.

12

Клапана считаются от распредвала и регулируются парами, с проворачиванием коленвала и распредвала после регулировки каждой пары клапанов.

13

Нужный зазор определяется по щупу толщиной в 0,15 мм. Он вставляется между рычагом и кулачком клапана распредвала. Если щуп не проходит или двигается совершенно свободно — нужна регулировка.

14

Чтобы отрегулировать клапан, нужно ослабить контргайку ключом на 17.

15

Затем повернуть регулировочную гайку в ту или иную сторону, увеличивая или уменьшая зазор.

16

Совершив пол-оборота регулировочной гайки, следует проверить зазор щупом и внести коррективы. Щуп должен ходить плотно, без люфта, и выниматься с усилием около 2 кг, при этом допустимы небольшие погрешности. Добившись нужного результата, надо закрутить контргайку и снова проверить зазор.

17

Второй клапан (и все остальные) регулируются точно так же.

18

Отрегулировав первую пару клапанов (8 и 6), надо провернуть коленвал на 180 и распредвал на 90 градусов. Чтобы было легче ориентироваться, на распредвалу можно сделать метки, обозначающие оборот на 90 градусов. Если заводская метка совпадает с выступом на верху, то свою метку следует нанести около выступа корпуса ГБЦ сбоку.

19

Вот в этом месте.

20

Затем провернуть коленвал ключом на карбюраторном двигателе или оборотом колеса на инжекторном.

21

На инжекторе того же результата можно добиться, вставив отвертку между зубцов венца коленвала и, упираясь в кронштейн датчика положения коленчатого вала снизу, понемногу проворачивать венец.

22

Результат должен быть один и тот же — распредвал совершит оборот на 90 (о чем подскажет нанесенная метка).

23

Заводская метка ушла на 90 градусов.

24

Таким образом следует отрегулировать все клапана, затем собрать все в обратном порядке и запустить двигатель. Прогревшись до рабочей температуры, он должен нормально функционировать, безо всяких стуков.

Регулировка клапанов

При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана. Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры

Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта

Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.

Наибольшую опасность для мотора автомобиля является зазор меньше допустимого. Слишком маленький зазор между рычагом привода и кулачком распредвала препятствует шляпке клапана плотно сесть в свое посадочное место на головки блока цилиндров. Через не севший клапан из камеры сгорания выбиваются газы сгоревшей топливно-воздушной смеси. Из-за этого шляпка выпускного клапана по периметру начинает сгорать.

Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.

Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.

Регулировка клапанов на ВАЗ 2107 инжектор. Пошаговая инструкция всего процесса »

Что подразумевает под собой регулировка клапанов на ВАЗ 2107 инжектор, знает, наверняка, даже неопытный водитель, чуть ли не впервые оказавшийся за рулем. Эта фраза – отрегулировать клапана – у всех на слуху. Но не всякий новичок в автоделе знает, зачем это нужно и как это правильно сделать, не обращаясь к услугам профессиональных мастеров. А ведь от того, насколько правильно будут функционировать клапана, зависит и КПД мотора, и его приемистость, и динамика, и расход топливной смеси. А делать подобную процедуру с движком ВАЗа, как считают некоторые специалисты, необходимо с регулярной частотою, когда машина пробегает каждые 10-15 тысяч километров. Регулировка клапанов на ВАЗ 2107 инжектор

немного отличается от подобной на и . Это объясняется конструкционными особенностями этих вазовских двигателей. Но не пугайтесь так сразу: при определенных навыках и любви к копошению в недрах механизмов, задача эта вполне реально выполнимая. Она под силу даже всем, если пользоваться пошаговой инструкцией, приведенной ниже.

Сам процесс

Для проведения работ потребуются: ключи на 10, на 13/17 (два), на 38, щуп специальный для замера зазора (толщина – 0,15 мм);
Перво-наперво, заезжаем в гараж или бокс, глушим машину и даем хорошенько остыть движку

Следующие этапы производим только при этом важном условии!;
Ключом 10-й отворачиваем гайки на крышке головки (их 8-мь). Снимаем крышку, получая возможность доступа к клапанам и их винтам регулировки;
До процесса по урегулированию надо определенным образом настроить положение коленвала

Для этих целей используем ключ 38-й.;
Проворачиваем вал, совмещая метки, находящиеся и на головке, и на звездочке. Они должны совпасть!;

Попутно проверяем натяг цепи . Если ослабла – подтягиваем. Эту процедуру также довольно легким образом произвести самостоятельно. Для этого нам надо отпустить натяжительную гайку, что базируется под патрубком. Нужно ключом 38-м проворачивать вал до проявления характерного сопротивления (по максимуму). Затем – держа коленвал этим же ключом, производим фиксацию гайки для натяжителя. Этот фиксированный поворот коленвала обозначает, что цилиндр 4-е находится вверху. При таком раскладе можно порегулировать 4, 6, 7, 8-й кулачки на 2, 3, 4 цилиндрах;
Делают это обычно при содействии щупа (специальный прибор используется только на высших СТО). Но если есть прибор в наличии – им лучше даже. Итак, проверим зазоры. Если щуп будет проходить с усилием, не слишком значительным, в щель и далее двигаться свободнее, то зазор соответствует норме. Дальнейшая регулировка не требуется. Переходим к следующему клапану. Если нет, то надо 17-м ключом приспустить гайку для фиксации. А 13-м – провернуть болт для регулировки потихонечку, и выставить требуемый зазор по щупу;
Еще раз проверяем и фиксируем, затягивая гайку. Проверив таким образом все вышеперечисленные клапана, переходим к следующему этапу;

Сменим положение цилиндров , но для этого надо провернуть коленчатый вал еще на 60 градусов. Делается это также при помощи 38-го ключа. Далее – регулируем уже оставшиеся в ассортименте кулачки (впускные и выпускные) 1, 2, 3-го цилиндров. Операция производится аналогично предыдущей при помощи щупа и ключей: проверить, отпустить, проверить, затянуть;
После всех произведенных работ специалисты рекомендуют пару раз проворачивать 38-м ключом коленвал и снова перепроверить таким же способом регулировку клапанов. Это делается для возникновения чувства уверенности, что вы все сделали верно (пусть даже и потратите лишнее время);
После этого необходимо установить на прежнее место крышку головки движка и завести мотор. Качественное выполнение регулировки будет слышно сразу: исчезает характерный цокот, улучшается приемистость и мощность двигателя. Но чтобы окончательно убедиться в своей крутости, необходимо проехаться еще и по городу. Вы сразу будете слышать и видеть, как хорошо стал работать мотор.

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм. Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

1. Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
2. При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
3. Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
4. Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
5. Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
6. Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
7. Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
8. Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
9. Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
10. Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
11. Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
12. На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Таблица регулировки клапанов

На карбюраторном двигателе для более точного определения положения распредвала возможно использование трамблера, бегунок которого направлен на гнездо высоковольтного провода соответствующего цилиндра. Если крышка трамблера снята, то ориентировкой могут служить четыре винта на корпусе, совпадающие с гнездами высоковольтных проводов.

Можно также, использовать трамблер при снятой крышке: к низковольтной цепи подключить контрольную лампочку и при включенном зажигании поворачивать коленчатый вал. Момент включения лампочки свидетельствует о точном положении распредвала, при котором регулируется соответствующая пара клапанов.

Также существуют таблицы зависимости рекомендуемого зазора от температуры окружающей среды, в них еще могут указываться значения для РК с помощью индикатора.

Если посмотреть на таблицу, из нее можно понять, что оптимальное значение 0,15 мм действительно при температуре окружающего воздуха 20ºC. Если вы решили отрегулировать клапана зимой на улице при нуле градусов, то в этом случае необходимо выставлять зазор 0,135 мм, а если при 30º – 0,158 мм.

Каждый клапан настраивается при определенном положении коленвала.Начинаем регулировку с клапанов 6 и 8 в положении ВМТ и далее — по таблице.Для поворачивания коленвала нам потребуется ключ на 38 и кусок металлической трубы.

Бортовой журнал ВАЗ 21074 (2006 г.)

Всем привет, после замены звездочек и цепи ГРМ перешел к настройке зазоров в клапанах — это обязательный момент, да и их шум уже изрядно поднадоел.

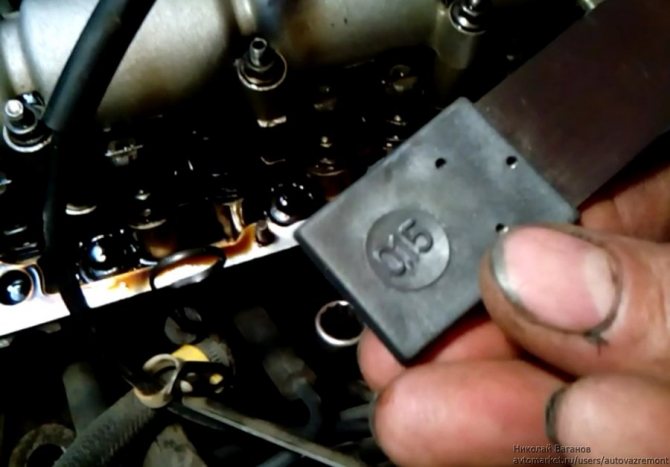

Для этого заранее приобрел щуп на 0.15 мм, рейки пока нет, не знаю где ее найти.

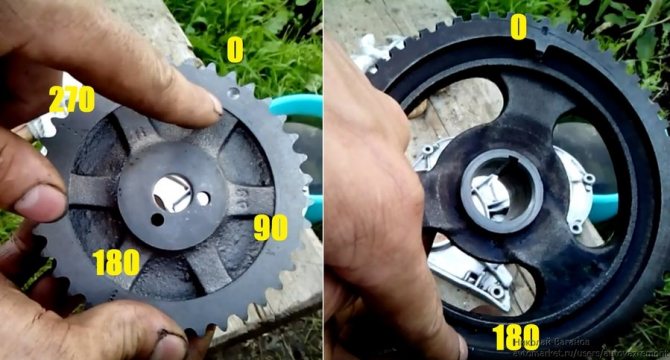

Предварительно, на новой звездочке распредвала нанес керном метки через каждые 90 градусов, а на шкиву коленвала метку через 180, чтобы облегчить настройку в будущем.

Выставил начальные метки.

Отрегулировал первые 2 клапана согласно таблице.

Они оказались значительно послаблены — щуп свободно болтался между валом и рокером.

С другими было примерно так же, кроме 1 и 3 — они, наоборот, были почему-то зажаты.

После регулировки и запуска мотора и прогрева по шуму ничего не изменилось — клапана все так же стучат.

Есть подозрения на высокий износ рокеров и, возможно, кулачков распредвала, который уже менялся прежним владельцем примерно 100 тыс.км назад вместе с рокерами. В этот раз этим решил не заниматься и оставить на лето — рокера, наверное, обязательно заменю комплектом, так как они изнашиваются быстрее, а вот распредвал не знаю — снаружи при замене звезды люфт вала замечен не был, насчет кулачков не известно — покажет только разборка, а разбирать 2 раза неохото.

Итак, хотел бы спросить: что еще обязательно надо заменить кроме рокеров после такого пробега, может заодно и распредвал — какой у него ресурс обычно? Или регулировочные болты — еще с завода стоят и прошли уже 220 тыс.? Может, сальники клапанов заодно, так как немного поджирает масло, и как их проверить? Любые советы приветствуются)

Подписывайтесь! Удачи на дорогах!

Регулировка клапанов ваз 2107 карбюратор

Прежде всего следует убедиться, что натяжение цепи соответствует нормативному и при необходимости отрегулировать ее натяжение.

Для обеспечения доступа к механизму газораспределения нужно демонтировать корпус воздушного фильтра и защитную клапанную крышку.

Затем требуется провернуть коленвал в начальную позицию для регулировки – поршень четвертого цилиндра должен быть установлен в верхнее положение. При помощи специального ключа, поворотом, шкив коленвала устанавливается таким образом, чтобы контрольная метка шкива была совмещена с самой длинной отметкой, нанесенной на крышку распределительных шестерен двигателя.

Допускается использование для проворачивания коленчатого вала обычного ключа размером 38 мм, тем не менее, применение специального инструмента значительно облегчает выполнение данной операции.

Затем осуществляется контроль положения метки на звездочке распредвала. Она должна занять положение возле отлива на корпусе блока цилиндров двигателя.

Регулировка проводится согласно последовательности работы двигателя по цилиндрам и, соответственно, открытия/закрытия клапанов. Первыми проверяются величины зазоров у 6 и 8 кулачков распредвала (отсчет проводится от передней крышки двигателя, на которой расположены шкивы валов). Контрольный щуп вставляется между поверхностями кулачка и тарелки толкателя клапана. При соответствии величины зазора нормативной прохождение щупа будет происходить с усилием. В иных случаях его либо будет невозможно вставить, либо он будет проходить относительно легко, что служит признаками того, что требуется произвести регулировку.

Чтобы отрегулировать зазор, необходимо, удерживая контрольный болт ключом на 13мм, ключом на 17мм ослабить контрящую гайку. Затем вращением болта нужно установить требуемую величину зазора и затянуть контрящую гайку. После этого нужно еще раз проконтролировать значение зазора.

Последующий порядок выполнения операции выглядит таким образом: 4 и 7, 1 и 3, 5 и 2 (по номерам кулачков). Коленвал последовательно проворачивается на 180° специальным приспособлением (на 180°, 360° и 540° соответственно, относительно начального положения).

После контроля зазоров всех клапанов нужно снова проверить совмещение меток механизма газораспределения, а также произвести монтаж предварительно снятых деталей в обратном порядке — поставить на место защитную крышку (при этом желательно установить новую прокладку; в крайнем случае, проконтролировать состояние старой) и корпус фильтрующего элемента.
