Порядок регулировки клапанов калина 8 клапанов

Значение регулировки клапанов

Если говорить о двигателе внутреннего сгорания, можно вкратце описать такты его работы. Это впуск, затем сжатие, после этого происходит сгорание топлива, и 4 такт заключается в выпуске отработанных газов. На стандартном моторе Калины 2 и других автомобилях ВАЗ для каждого цилиндра используется по 4 клапана. Два отвечают за выпуск и два за впуск. Принцип их работы прост: при вращении распредвала одновременно открываются оба впускных, а через определенное время два выпускных.

Устройство клапанного механизма

Такт впуска подразумевает движение поршня вниз. Вместе с тем открываются клапаны впуска, подавая в цилиндр дозу смеси воздуха и бензина. На следующем этапе поршень начинает подниматься вверх, а впускные клапаны закрываются. Таким образом, идет такт сжатия. Дойдя до верхней точки цилиндра, поршень резко отбрасывается назад воспламенением смеси свечой зажигания. После того как поршень достигает крайней нижней мертвой точки, открываются клапаны выпуска. Когда он начинает подъем вверх, вместе с тем выталкиваются отработанные газы.

Соответственно, без клапанов фактически невозможна работа двигателя внутреннего сгорания. Их функция напрямую зависит от правильного вращения распредвала. А если быть точным, отросткам на нём, называемыми толкателями.

Что касается клапанов, то важнейший параметр их работы – это тепловой зазор и правильность его регулировки. Ведь для стабильного функционирования работы механизма газораспределения важна любая мелочь.

Назначение теплового зазора

Когда этот промежуток правильно отрегулирован, толкатель и кулачок распредвала прижимаются друг к другу максимально сильно, чтобы обеспечить идеальный контакт между поверхностями. При этом необходимо учитывать, что все детали ДВС преимущественно изготавливаются из разных сплавов и металлов (алюминий, медь, чугунные соединения). Толкатели, распредвал и непосредственно клапанная группа тоже металлические. Как известно, любой металл при сильном нагреве имеет свойство увеличиваться в размере. В результате зазор, который существует на холодном силовом агрегате, существенно отличается от аналогичного на прогретом. Проще говоря, клапаны оказываются либо слишком зажаты, либо не обеспечивается плотный контакт поверхностей.

Регулировка зазоров представляет собой установку специальных промежутков между клапаном и поршнем с учётом расширения металлов при нагреве. Значения эти настолько малы, что для их измерения используются микроны. При этом для выпуска и впуска применяются разные значения.

У каждого автопроизводителя, и у АвтоВАЗа в том числе, есть регламент, по которому выставляются нужные показатели. Это и называется в народе регулировкой клапанов. Производитель четко регламентирует и периодичность проведения подобной процедуры: не реже чем раз в 50 000 км пробега. Обычно для этих целей используются специальные регулировочные шайбы, которые меняются в верхней части толкателей.

Увеличенный или недостаточный тепловой зазор сказывается на работе газораспределительного механизма крайне негативно. В целом нарушается работа всего двигателя.

Отличия нагрузки на клапаны выпуска и впуска

Практически все элементы двигателя внутреннего сгорания подвергаются серьезным тепловым нагрузкам, клапанная группа не стала исключением. Диаметр их штока не превышает 5 мм. А при сгорании топлива выделяется тепловая энергия, и температура при этом на кратком отрезке времени может достигать 2 000 градусов. На выпускных деталях устанавливается больший зазор из-за более сильного нагрева от выхода отработанных раскаленных газов. Значит, и расширяется металл от таких температур больше, чем на впуске.

Последствия несвоевременной регулировки

Если не отладить тепловые промежутки, могут возникнуть две основные проблемы. Первая подразумевает чрезмерное зажатие. Вторая, наоборот, состоит в слишком больших значениях зазора.

Лада Калина Хэтчбек LUX › Бортжурнал › самостоятельная регулировка клапанов (Часть первая)

Всех приветствую!Расскажу Вам сегодня о том, как своими руками отрегулировать клапана на 8-ми клапанном моторе, используя обычный инструмент. Причиной моего вмешательства в работу исправного авто стало банальное любопытство и желание сделать работу двигателя по-мягче, особенно при прогреве, когда наблюдается «эффект дизеля».

Итак начнем: выкручиваем пробку заливной горловины, снимаем верхний кожух, и отжимаем все хомуты идущие к клапанной крышке

ключем на 10 отжимаем кронштей крепления троса газа

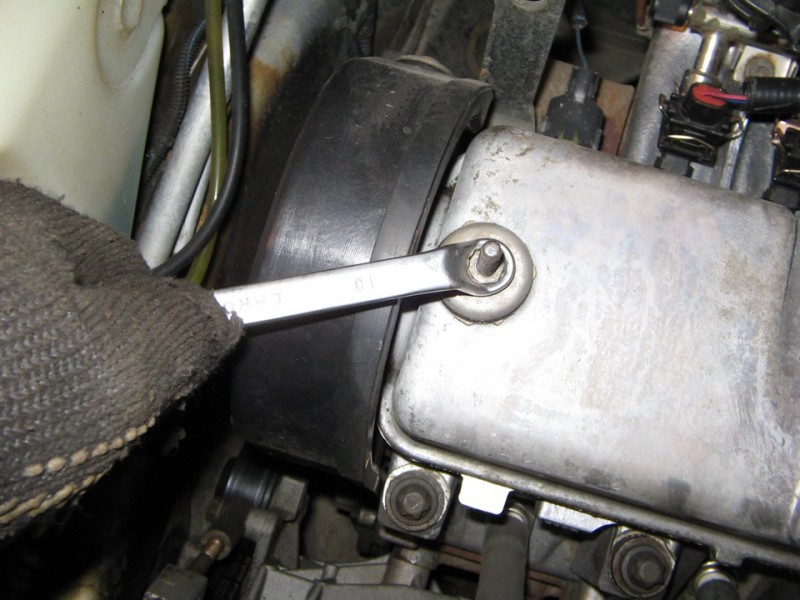

откручиваем крышку клапанов

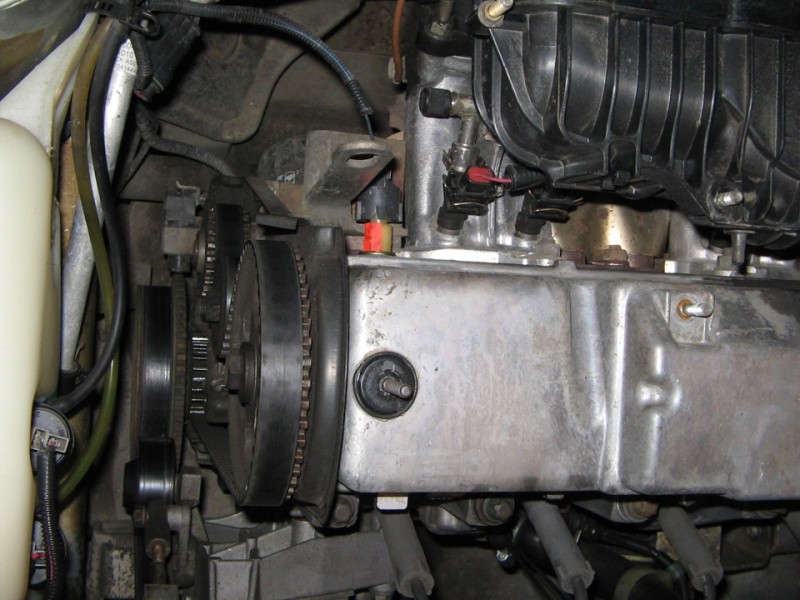

тем же ключем на 10, откручиваем три винта крышки ремня ГРМ

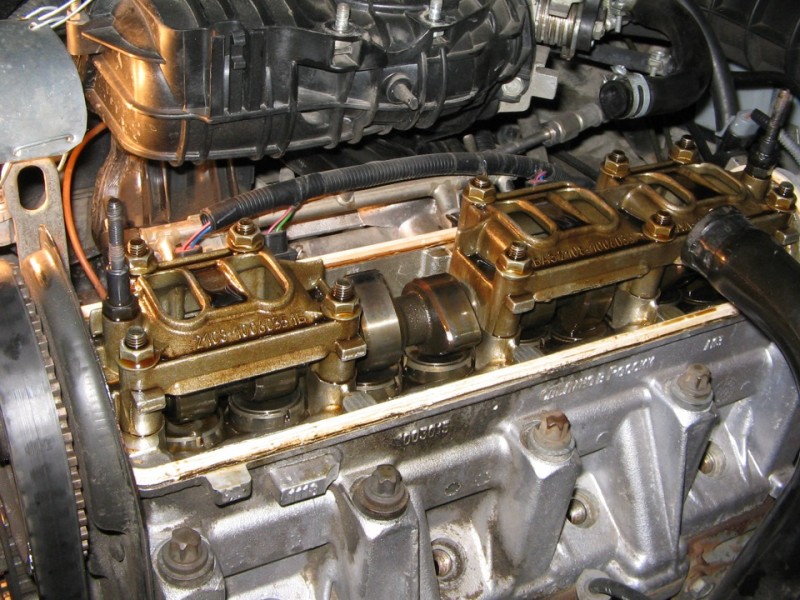

Ну вот, теперь без особого фанатизма вскрываем крышку клапанов, стараясь ее поднять в горизонтальном положении, без перекосов.

на фото видна резиновая прокладка, тщательно приклеенная к головке на герметик 🙂

Вот теперь и начинается самый кропотливый процесс, измерения зазоров.По инструкции в мануале описан процесс измерения, поэтому заострять внимание на этом не буду. Скажу от себя — зазор меряется между шайбой и кулачком распредвала, когда кулачок смотрит вертикально вверх.Проварачивать распредвал лучше ключем на 17, автомобиль должен быть на нейтральной передаче и свечи лучше выкрутить, дабы не создавать дополнительное усилие при проворачивании распредвала!. Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

расположение клапанов впуска и выпускаДля получения полной информации, после измерения зазора (лучше делать несколько раз для точности, проварачивая распредвал) я еще вытаскивал шайбы, что б переписать с них маркировку толщины.

Шайба первого (выпускного) клапана

Вот что получилось в моем случае

таблица с моими замерами

Вот теперь возникает вопрос, и не один:1. Выпускной клапан первого цилиндра перетянут — щуп 0,25 залез с большим трудом (это при норме 0,3-0,4мм)?!2. Все зазоры впускных клапанов показали 0,12-0,13мм (при норме 0,15-0,25мм)? клапана явна затянуты!

Как Вы думаете, нужно доводить все зазоры до заводских, или только первый выпускной сделать 0,3мм, а все остальное оставить как есть? НУ все же, как то маловато… для впуска 0,12мм? Может кто что посоветует?

Вот нашел интересное видео по настройке клапанов —

Здравствуйте! Ребят подскажите поэтапно блондинке, процесс регулировке клапанов на калине 2 16 клапанов. Как бы это странно не звучало, НО я хочу сделать это сама, так как очень люблю ковыряться в автомобилях, хоть особо в них и не разберась)))) Спасибо!

Изначально возникает вопрос: зачем вообще нужна регулировка клапанов? Если эта операция проведена грамотно, то:

• двигатель легко запускается;
• мотор работает тихо;
• расход топлива – минимальный;
• в камере сгорания отсутствует нагар;
• общий ресурс двигателя до капитального ремонта увеличивается.

Если машина новая, первую регулировку клапанов необходимо производить после первых 20 тыс. км пробега, когда заводские настройки станут нарушаться. Откладывать процедуру не стоит, т. к. это чревато прогаром клапанов.

Подготовка к работе

Понадобится комплект инструментов и приспособлений:

• набор торцевых головок с воротком и трещоткой;
• шприц для удаления моторного масла;
• фигурные и плоские отвёртки;
• специнструмент для утапливания клапанов;

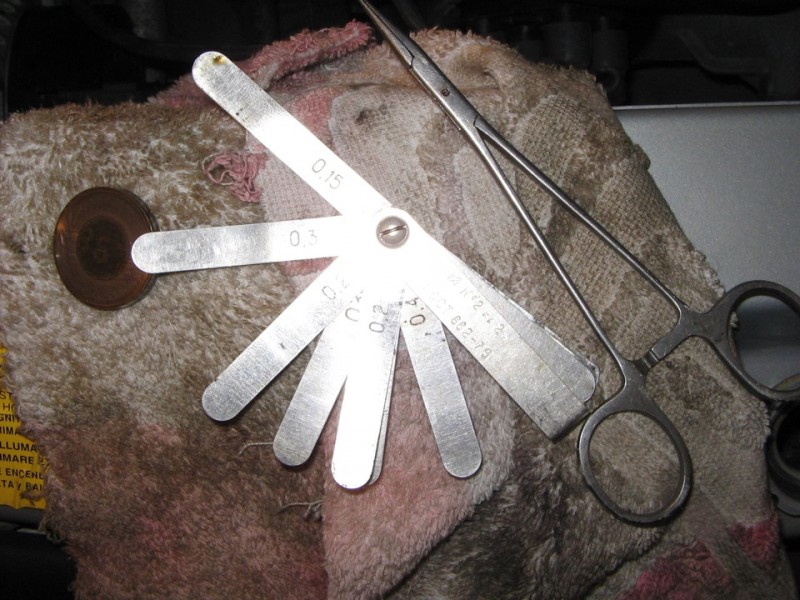

• серия специальных щупов;
• пинцет;
• плоскогубцы с длинным захватом;
• регулировочные шайбы.

Процедура на самом деле несложная и вполне может выполняться самостоятельно, без участия специалистов. Для экономии времени или если процесс покажется слишком сложным, лучше воспользоваться услугами автосервиса. Такая работа стоит не так много: стандартная цифра не превышает 800–1000 рублей, в зависимости от региона.

Инструкция по настройке зазоров

Перед тем как приступать к этой операции, необходимо остудить двигатель. После откручиваются болты крепления головки блока и последняя демонтируется. Дальнейшая работа выглядит следующим образом.

1. Снять кожух, который закрывает привод газораспределительного механизма.
2. Выкрутить свечи зажигания (так будет легче вращать коленвала двигателя).
3. Поверхность под головкой очищается от масла с помощью шприца.
4. Если распределительный вал имеет сильный износ кулачков толкателей, повреждённые и изношенные элементы следует обязательно заменить.
5. На место головки блока, на крепёжные шпильки следует установить специальное приспособление, которое поможет утопить клапаны вниз.
6. Поршни устанавливаются в мёртвую точку. Для этого головкой с воротком проворачивается коленчатый вал до тех пор, пока метка на задней крышке ГРМ не совпадет с меткой на шкиве.
7. После совпадения меток коленвал прокручивается ещё на несколько зубьев, и первый поршень будет установлен в верхней мертвой точке.
8. С помощью щупа зазоры замеряют сначала на первом кулачке, а потом на третьем. Для этого берется щуп, размер которого не более 0,35 мм. Если щуп проходит без сопротивления, следует подобрать другую шайбу.
9. Через специальный паз в верхней кромке шайба подцепляется и удаляется. Для того, чтобы увидеть паз нужно немного сдвинуть толкатель.
10. Специальным приспособлением утапливается вниз клапан, при этом следует придерживать отвёрткой с плоским концом толкатель, вставив не в паз, таким образом, можно предотвратить его произвольное вращение.
11. После фиксации толкателя с помощью пинцета удаляется шайба и на ее место устанавливается другая, подходящая по толщине. На одной из сторон каждой шайбы есть специальная маркировка, указывающая на размер. Закончена смена шайбы, отвёртка убирается, клапан возвращается на место, с помощью щупа проводится замер зазора.

Идеальная регулировка клапанов на Калине подразумевает вхождение щупа в промежутки с небольшим усилием (в пределах разумного). После этого нужно снова провернуть двигатель на один оборот шкива коленвала и провести контрольный замер зазора. Таким образом, проводится проверка и регулировки всех зазоров, с обязательным вращением коленвала перед каждым измерением. После проведения операции нужно залить моторное масло до нужного уровня, также потребуется замена прокладки клапанной крышки Калина, после чего зафиксировать клапанную крышку и привода ГРМ крепёжными элементами.

Правильная регулировка заметна сразу: механизм газораспределения работает ровно, мотор не шумит, а значит, «здоровье сердца» автомобиля в порядке. По крайней мере, на ближайшие 50–60 000 километров пробега тепловые зазоры не будут оказывать негативного воздействия и не потребуются дополнительные работы. А они обязательно станут следствием неправильной или несвоевременной регулировки.

Рекомендуем посмотреть:

• Впускной распредвал ваз 2112 16 клапанов

• Впускные и выпускные клапана лады калины

• Зазоры клапанов ваз 21083 инжектор

• Куда смотрят кулачки распредвала при вмт
• Стучит распредвал что делать
• Неправильная регулировка клапанов последствия

Клапан начнёт нагреваться.	Тепловое расширение не компенсируется зазором, и тарелка начнёт вылетать из места крепления.
Наблюдается снижение компрессии.	Как ответ – снижение мощности.
Теплоотведение не осуществляется в нормальном режиме.	Идет негативное воздействие на работу катализатора.
Во время сгорания топливовоздушной смеси часть горящего состава уходит в выпускной коллектор.	Таким образом тарелка и фаска быстрее разрушаются.

Особенности процесса

Lada Kalina первого и второго поколения отличаются не только внешне, но и двигателем. Регулировка тоже, хоть и незначительно, но отличается. Она нужна только на двигателе с 8 клапанами, конструкция которого не менялась, поэтому разницы в процедуре установки тепловых зазоров на первом и втором поколении нет никакой. На двигателях с 16 клапанами этот процесс не имеет смысла, так как с завода конструкция предусматривает наличие гидрокомпенсаторов, которые поддерживают оптимальный зазор без дополнительного вмешательства.

Процедура заключается в изменении значений промежутков. Работа осуществляется на остановленном двигателе путем вращения коленвала вручную по часовой стрелке. Для этого процесса обязательно потребуются специальные шайбы, которые устанавливаются в ниши толкателей. Всё, что надо сделать, это подобрать шайбу нужного размера.

Инструкция по регулировке клапанов — Лада Калина Блог

Уже давненько читатели просили сделать подробную статью по регулировке клапанов на Калине с 8-клапанным мотором. Вчера решил заняться данной процедурой на своей машине, хотя поводов для этого не было, двигатель работал тихо и стуков  в районе клапанной крышки не было.

Ниже приведу подробный перечень необходимых инструментов и приспособлений для проведения данного техобслуживания Лады Калины.

1. Головка на 10 с воротком или трещоткой
2. Отвертка крестовая и плоская
3. Приспособление для регулировки клапанов для ВАЗ 2108 (так ГБЦ идентичны)
4. Набор щупов
5. Пинцет или длинногубцы
6. Регулировочные шайбы необходимого размера (покупаются после замера зазоров)

Ниже будет рассмотрен подробный порядок работы, с описанием и фотографиями.

Регулировка тепловых зазоров клапанов на Калине 1,6 8-кл.

Сразу стоит иметь ввиду, что данную операцию необходимо проводить строго на холодном двигателе. То есть, его температура должна быть около 20 градусов. В противном случае зазоры будут выставлены неверно! Проверено на личном опыте.

Видео инструкция

Недавно обновил статью, так как снял специальную видео инструкцию по регулировке клапанов для всех переднеприводных ВАЗов, включая Калину. Так что смотрите все наглядно ниже.

Ну и ниже можно посмотреть все в обычном формате, как и большинство статьей на данном сайте.

Фото отчет работы

Первым делом необходимо снять клапанную крышку, а также выставить распредвал и коленчатый вал двигателя по меткам. Подробно об этом написано в этой статье: Выставление ГРМ по меткам. При выставлении поршень 1-го или 4-го цилиндра находится в верхней мертвой точке (ВМТ).

Я буду показывать порядок регулировки в два приема, а не в четыре, как написано во многих руководствах. Такой метод описан в журнале «За Рулем» а также описан в официальном руководстве от издательства «Третий Рим». Суть данного метода в том, чтобы не прокручивать коленчатый вал 3 раза регулируя по два клапана, а повернув всего один раз, регулировать сразу по 4 клапана. Более подробно опишу по ходу дела.

Итак, смотрим на кулачки распредвала, и те 4 из них, которые подняты в данный момент вверх от клапана, там и замеряем зазоры. Это будут 1,2,3 и 5 клапана.

Для впускных клапанов допустимый тепловой зазор должен быть 0,20 (+-0,05) мм, а для выпускных 0,35 (+-0,05) мм. Если кто не знает расположение, то оно следующее, если считать слева направо: выпуск-впуск, впуск-выпуск и т.д. Если зазоры отличаются от номинальных, необходимо произвести регулировку с помощью шайб. Толщину H подбираем по формуле: H = B+A-C, где B-толщина старой шайбы, А — измеренный зазор, С — номинальный зазор

Теперь более подробно о процессе извлечения регулировочных шайб Калины. Одеваем планку на шпильки клапанной крышки и фиксируем ее гайками:

После этого рычагом механизма необходимо утопить нужный клапан до самого конца, и в это время вставить упорный рычажок под распредвал, чтобы он удерживал толкатель в нажатом состоянии:

Обратите внимание, что прорезь на толкателе должна находиться спереди, чтобы вам удобно было поддевать и вынимать шайбу. Идеальным инструментом для этого являются длинногубцы:

Затем, когда у вас есть подходящая по толщине новая шайба, сразу вставляем ее на прежнее место:

После чего рычагом придавливаем ее, чтобы он села на место. И разумеется, перед этим вынимаем упорный фиксатор толкателя.

Теперь когда с 4-мя клапанами справились и добились номинальных значений, приступаем к регулировке остальных: 4, 6, 7 и 8 клапанов. Для этого поворачиваем коленчатый вал двигателя на 1 оборот (смотрите по метке на маховике), или же на пол оборота распредвала. Повторяем аналогичную процедуру на втором приеме.

Плюсы и минусы силовых агрегатов разных моделей семейства

Каждый двигатель Лада Калина имеет свои непосредственные достоинства и недостатки. Положительные аспекты модели 11183:

• двигатель, проверенный временем (устранить неполадки можно в любом автосервисе, запасные части в широком доступе);
• превосходная тяга, даже при подъеме в гору;
• обрыв ремня ГРМ не грозит заменой поршней и клапанов.

Негативные аспекты модели 11183:

• регулировку клапанов требуется проводить с завидной регулярностью;
• завод не производит установку кондиционеров на эту модель;
• шум и вибрация (гул, как от дизельного агрегата).

Мотор с серийным номером 11194

Мотор с серийным номером 11194. Плюсы:

• бесшумная работа;
• самый экономный расход бензина;
• нет необходимости регулировать клапаны, замена масла и фильтров по графику;
• хорошие показатели динамики.

Минусы моторов серии 11194:

• после 50 000 км пробега начинает съедать масло;
• замена клапанов и поршней при разрыве ГРМ (достаточно дефицитная поршневая система).

И наконец, последний претендент. Силовой агрегат номер 21126. Преимущества:

• бесшумная работа;
• лучшие показатели динамики, самый мощный двигатель;
• нет необходимости регулировать клапаны, только регламентные работы.

Недостаток всего один: ремонт клапанов и поршней в случае обрыва ремня ГРМ. Редко наблюдается преемственность от серии 11194 в излишнем поедании масла после 3-4 лет службы.

Регулировка тепловых зазоров в приводе клапанов газораспределительного механизма

Регулировку тепловых зазоров в приводе клапанов газораспределительного механизма двигателя выполняем в соответствии с регламентом технического обслуживания через каждые 30 тыс. км пробега. Операции проводим на холодном двигателе.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга подвода картерных газов к крышке головки блока цилиндров…

…и снимаем шланг с патрубка крышки.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга (основного контура системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров. Аналогично ослабляем затяжку хомута крепления шланга (контура холостого хода системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров.

Головкой «на 10» отворачиваем три гайки крепления кронштейна ресивера…

…и снимаем кронштейн.

Две шпильки крепления кронштейна к ресиверу вворачиваются в закладные гайки, установленные в пазах ресивера.

Головкой «на 10» отворачиваем две колпачковые гайки крепления крышки головки блока цилиндров.

Снимаем со шпильки металлическую шайбу…

…и резиновую втулку. Аналогично снимаем детали крепления крышки с другой шпильки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю верхнюю крышку ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40–50° (2,5–3 зуба на шкиве распределительного вала). В этом положении валов проверяем набором щупов зазоры (между регулировочными шайбами толкателей и кулачками) у первого…

…и третьего кулачков распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм. Зазор равен толщине щупа, который входит между кулачками и шайбой с легким защемлением. Если зазор отличается от нормы…

…то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

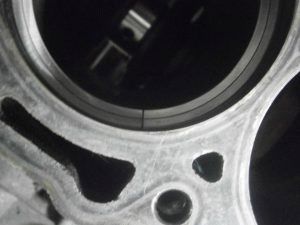

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля). Вводим «клык» приспособления между кулачком и шайбой (см. рис. ниже).

Утапливание толкателя клапана при замене регулировочной шайбы:1 – приспособление;2 – толкатель

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель…

…и устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении.

Фиксирование толкателя клапана при замене регулировочной шайбы:1 – фиксатор;2 – регулировочная шайба Переводим рычаг приспособления в верхнее положение.

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу. При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками. Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу. Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

Для этого микрометром измеряем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+ (А–С), мм, где А – замеренный зазор; В – толщина извлеченной шайбы; С – номинальный зазор; Н – толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице:

Сборку двигателя проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров…

…заменяем ее уплотнительную прокладку новой.

Важные регулировки двигателя автомобиля Лада Калина

Регулировка тепловых зазоров клапанов является важной составляющей настроек двигателя. При правильной регулировке, не происходит сильного износа составляющих газораспределительного механизма, таких как: распределительный вал, толкатели и сами клапана

Двигатель работает мягче и ровнее, при этом потребляя меньшее количество бензина. В камере сгорания образуется меньше нагара. Облегчается холодный пуск автомобиля.

На Ладу Калину устанавливалось несколько типов двигателей, имеющих восемь и шестнадцать клапанов. Принципы регулировки отличаются порядком измерения зазоров. Но всегда измерения проводятся только при закрытых клапанах. Двигатель следует проворачивать только по часовой стрелке. Рассмотрим способ регулировки на одном из них, имеющим восемь клапанов.

Для регулировки клапанов на Ладе Калина применяются шайбы, которые находятся в пазах толкателей. Подбор их толщины задает нужный размер зазору.

Как часто регулируют клапана на калине

Уже давненько читатели просили сделать подробную статью по регулировке клапанов на Калине с 8-клапанным мотором. Вчера решил заняться данной процедурой на своей машине, хотя поводов для этого не было, двигатель работал тихо и стуков в районе клапанной крышки не было.

Ниже приведу подробный перечень необходимых инструментов и приспособлений для проведения данного техобслуживания Лады Калины.

1. Головка на 10 с воротком или трещоткой
2. Отвертка крестовая и плоская
3. Приспособление для регулировки клапанов для ВАЗ 2108 (так ГБЦ идентичны)
4. Набор щупов
5. Пинцет или длинногубцы
6. Регулировочные шайбы необходимого размера (покупаются после замера зазоров)

Ниже будет рассмотрен подробный порядок работы, с описанием и фотографиями.

Регулировка зазоров клапанов

Она осуществляется только на холодном двигателе: оптимальная температура окружающей среды +20 градусов. Заранее приготовьте:

• узконосые пассатижи;
• плоскую отвертку;
• головки;
• шприц для удаления масла;
• пинцет;
• рассухариватель клапанов (приспособление);
• щуп (0,2 и 0,35 мм);
• регулировочные шайбы.

Выверните болты, крепящие клапанную крышку, снимите ее и выверните свечи зажигания. Заодно осмотрите кулачки распредвала, чтобы убедиться в отсутствии выработки. Далее с помощью шприца удалите из головки масло. Прикрепите к шпилькам приспособление для утопления клапанов. Следующие этапы:

1. Проверните коленвал и добейтесь совпадения меток на крышке ГРМ и шкиве совпали. Далее поверните вал еще на три зуба шкива.
2. Щупом на 0,2 мм (впускной) и 0,35 мм (выпускной) проверьте зазоры. Для справки: чтобы определить, где впускные, а где выпускные клапаны, считайте слева направо: выпуск-впуск, впуск-выпуск и так далее. Регулировочные шайбы нужно заменить при легком прохождении щупа. Для этого опустите клапан вниз, используя приспособление, одновременно удерживая толкатель от проворачивания с помощью плоской отвертки.
3. Закрепите толкатель внизу и пинцетом извлеките старую шайбу и установите подходящую новую.
4. Удалите фиксатор и снова проверьте зазор: щуп должен проходить с небольшим усилием.

Порядок регулировки: 1 выпуск – 2 впуск, 5 выпуск – 2 впуск, 8 выпуск – 6 впуск, 4 выпуск – 7 впуск.

Регулировка клапанов Калина, с 8 клапанным двигателем, необходима, когда под капотом появляется неприятный, настораживающий звук, напоминающий металлический цокот. Это свидетельствует o том, что клапана “требуют” безотлагательной регулировки. Чтобы выполнить упомянутую регулировку потребуется подготовить некоторые инструменты, а именно: отвертки (плоскую и крестообразную), длинногубцы (или пинцет), набор щупов, шайбы для регулировки требуемого размера, ключ на 10 (головка) с воротком, а также специальное приспособление для регулировки.

Сразу хотелось бы предупредить автомобилистов о том, что регулировка клапанов Калины проводится только на остывшем силовом агрегате, не иначе, в противном случае, выставленные зазоры не будут соответствовать требуемым техническим стандартам. Снимите крышку клапанов и установите валы, коленчатый и распредвал, по обозначенным меткам. При этом поршни цилиндров 1 и 4 должны располагаться в ВМТ механизма. Методы регулировки клапанов бывают разные, мы выберем более ускоренный, при котором меньше придется вращать коленвал, и будем регулировать сразу четыре клапана.

Итак, изначально замеряем зазоры, где над клапанами подняты кулачки распредвала. В этом случае это 1,2,3,5 клапана. Тепловые зазоры для клапанов впуска Калина соответствуют 0,20 (+0,05мм), а для выпускных 0,35(+0,05мм). Расчет клапанов производится слева направо, сначала выпуск-впуск, затем впуск-выпуск, и, так далее. Зазоры, которые не соответствуют номиналу, регулируются с применением регулировочных шайб. Теперь, на шпильки крышки клапанов следует установить регулировочную планку и закрепить ее, накрутив гайки.

Затем, рычагом регулировочного механизма утапливаем до упора регулируемый клапан, и при помощи рычажка, фиксируем положение толкателя клапана (в нажатом состоянии). Используя пинцет, вынимаем старую шайбу и устанавливаем на ее место новую (требуемого размера). Удалив фиксатор, придавливаем ее рычагом для ее полной усадки на место. После этого наступает очередь следующих клапанов 4,6,7,8. Потребуется сделать один проворот вала (распредвал при этом должен повернуться на пол оборота ), и провести аналогичную работу с остальными клапанами. По мнению специалистов, при пробеге автомобиля Калина до 50 000 км., Вам, вряд ли, придется заниматься регулировкой клапановКалины, так, как при проверке их зазоры (в подавляющем большинстве случаев) соответствуют требуемым стандартам.

Клапаны на автомобилях Лада Калина выполняют важнейшую роль в системе газораспределения, отвечая за выпуск отработавших газов и впуск топливовоздушной смеси. Многие автомобилисты не задумываются о том, что эти детали, несмотря на свой незначительный размер, очень важны. А кто-то даже не знает о том, где они находятся, и что на них время от времени (в зависимости от типа двигателя) требуется проводить регламентные работы.

Как выполняют регулировку клапанов

Чтобы произвести регулировку клапанов Калина, необходим набор нужных инструментов:

• несколько отверток и длинногубцы;
• головки, чтобы откручивать болты;
• вороток, щупы и трещотка;
• пинцет и шприц, который понадобится, чтобы удалить излишки масла;
• регулировочные шайбы и приспособление, чтобы аккуратно утопить клапаны.

Начинать нужно с проверки двигателя: он должен быть холодным. 20° — подходящая температура, чтобы зазоры были выставлены отлично.

Замена клапанов происходит после того, как снята клапанная крышка, т. е. изымаются болты крепления, свечи выкручиваются, чтобы двигатель лучше проворачивался, а распределительный и коленчатый валы выставлены по меткам. Распредвал должен содержать кулачки без выработки. Головка обязана быть без масла, лучше использовать шприц. К шпилькам нужно прикрепить приспособление, чтобы утопить клапаны.

Затем поршни I и IV цилиндров должны зафиксироваться в верхней точке. Есть несколько методов, один из них состоит в том, что коленчатый вал не потребуется прокручивать 3 раза и регулируя только 2 зазора, а за один оборот возможно отрегулировать 4.

Нужна предельная внимательность: обязательно четыре кулачка распредвала будут находиться в положении, поднятом от клапана, вот в этом месте и нужно измерить зазоры. Обычно это — I, II, III, V клапаны. Если зазоры отличны от номинальных, нужна регулировка, а помогут шайба и формула, с помощью которой можно узнать ее толщину, суммировав толщину снятой шайбы, номинальный зазор и зазор измененный.

Регулировочные шайбы, которые находятся в автомобиле Лада Калина, удаляются, на их шпильки крышки надевается планка. Ее укрепляют гайками. Теперь требуется утопить клапан — обязательно до упора. В то же время упорный рычажок вставляется под распредвал. Это нужно сделать, чтобы толкатель в нажатом состоянии удерживался. Прорезь на толкателе должна в это время находиться спереди, тогда легче поддевать и вытаскивать шайбу. Здесь пригодятся длинногубцы.

Новую шайбу нужно вставить на предназначенное ей место и придавить рычагом, так она сядет в углубление. Упорный фиксатор толкателя должен пока отсутствовать на своем месте.

Оставшиеся 4 клапана требуют такой регулировки. Коленчатый вал проворачивается на один поворот под 90°, пока не совпадут мерки, и все повторяется, как и первый раз. Если отрегулировано грамотно, то щуп в зазор войдет свободно, без напряжения.

Затем устанавливаются на место свечи, заливается масло, прокладку, находящуюся под крышкой клапана, придется заменить, закрепить крышку. Датчики на Калине должны показать правильную работу всех механизмов. Теперь можно отправляться в дорогу на любимом автомобиле.

Тегиинструкция, клапан, регулировка

Регулировка тепловых зазоров в клапанном механизме двигателя

Замер и регулировку зазоров прово­дим на холодном двигателе. Снимаем экран двигателя. Отсоединяем трос привода дроссель­ной заслонки от сектора дроссельно­го узла (см. «Замена троса привода дроссельной заслонки»). Отвернув три гайки крепления, сни­маем кронштейн троса привода дрос­сельной заслонки и отводим крон­штейн с тросом в сторону (см. «Сня­тие ресивера»).

Крестообразной отверткой ослаб­ляем затяжку хомута нижнего шланга вентиляции картера. . и снимаем шланг с патрубка крыш­ки головки блока цилиндров.

Крестообразной отверткой ослаб­ляем затяжку хомута шланга вен­тиляции картера (основной кон­тур). . и снимаем шланг с патрубка крышки головки блока цилиндров

Крестообразной отверткой ослаб­ляем затяжку хомута шланга вен­тиляции картера (контур холосто­го хода). . и отсоединяем шланг от патрубка крышки головки блока цилиндров

Ключом «на 10» отворачиваем две гайки крепления крышки го­ловки блока цилиндров. . и снимаем шайбы.

Снимаем две резиновые втулки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю крышку ремня привода ГРМ (см. «Проверка со­стояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки за­ зоров в механизме привода клапа­нов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода ге­нератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распредели­тельного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механиз­ма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40-50° (2,5-3 зуба на шкиве распредели­тельного вала). В этом положении валов проверяем набором щупов зазоры у первого..

. и третьего кулачков распреде­лительного вала. Зазор между кулачками распредели­тельного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм Если зазор отличается от нормы..

. то на шпильки корпусов под­шипников распределительного ва­ла устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).

Вводим «клык» приспособления между кулачком и толкателем (1 — приспособление, 2 — толкатель)

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель.

. и устанавливаем между краем толкателя и распределительным валом фиксатор, который удер­живает толкатель в нижнем по­ложении.

Фиксирование толкателей клапа­нов при замене регулировочной шайбы: 1 — фиксатор; 2 — регулировоч­ная шайба Переводим рычаг приспособления в верхнее положение

Пинцетом через прорезь подде­ваем и извлекаем регулировоч­ную шайбу. При отсутствии приспособления для регулировки клапанов можно вос­пользоваться двумя отвертками. Мощной отверткой, опираясь на ку­лачок, отжимаем толкатель вниз Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распреде­лительным валом, фиксируем толка­тель и вынимаем пинцетом регули­ровочную шайбу. Зазор регулируем подбором регули­ровочной шайбы с требуемой тол­щиной.

Для этого микрометром измеря­ем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+(А-С), мм, где «А» —замеренный зазор; «В» —толщина извлеченной шайбы; «С» — номинальный зазор; «Н» — толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в тол­катель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При пра­вильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая колен­чатый вал на пол-оборота, проверяем и при необходимости регулируем за­зоры других клапанов в последова­тельности, указанной в таблице.

Угол поворота коленчатого вала от положения совмещения меток, град	№ кулачков (отсчет — от шкива распределительного вала)
выпускной(зазор 0,35 мм)	впускной(зазор 0,20 мм)
40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

Сборку двигателя проводим в обрат­ной последовательности. Перед установкой крышки головки блока цилиндров.

. заменяем ее уплотнительную прокладку новой.

Источник
