Как отрегулировать карбюратор «солекс»

Особенности механизма камеры поплавка карбюратора

Камера поплавка размещена в фронтальной доле карбюраторного корпуса. Сверху закрывается крышкой, а бензин поступает в камеру сквозь штуцер. После штуцера размещен фильтр, сделанный в виде сеточки, за чистотой которого стоит периодически следить.

Карбюраторный поплавок чаще всего имеет цилиндрическую форму, производится из двух латунных половинок, которые спаиваются между собой. Крепеж поплавка выполняется из того же сплава и крепится при помощи пайки. К карбюраторной крышке поплавок прикреплён при помощи соединения.

На креплении поплавка присутствует два язычка: один отвечает за регулировку открытия иглы клапана, а второй предназначен для лимитирования хода поплавка (чтобы он не касался низа поплавковой камеры). Клапан представляет из себя мини корпус, закрученный в верхнюю крышку карбюратора, внутри которого находится иголка. На конце иглы установлен пружинный демпфирующий шарик. Этот механизм защищает иглу от толчков об корпус клапана. Для того, чтобы игла не застряла в закрытом состоянии, на нее надевается специфическая скобка, которая тянется язычком крепления поплавка вниз.

Время от времени следует контролировать плотность игольчатого клапана, так как повреждение данного устройства может привести к неустойчивой работе мотора и увеличенному расходу бензина. Высота бензина в поплавковой камере воздействует на качество топливной смеси, которая поступает в камеру сгорания. Низкий уровень тормозит подачу топлива, а высокий увеличивает его количество. Вот почему нужно должным образом откорректировать уровень горючего в поплавковой камере карбюратора.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса

Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко

Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры

Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Снятие и промывка

Прежде чем на ваз 2109 чистить карбюратор, не обойтись без снятия и разборки, а для снятия и последующей разборки карбюратора, воспользуетесь инструкцией, по ремонту приложенной к вашему автомобилю. Здесь весь процесс приведу вкратце:

Открутить крепления и снять крышку воздушного фильтра, затем сам фильтр, затем корпус фильтра
После этого снимаем крышку карбюратора, для этого выверните все винты крепления
Достаем поплавок из камеры
Снимаем уплотнительную прокладку, проверяем её сохранность, если необходимо – заменяем
Затем выкручиваем из корпуса главные жиклеры воздуха
Вынимаем из корпуса все жиклеры и их эмульсионные трубки
С помощью отвертки, снимаем стопорную пластинку пробок главных топливных жиклеров
Выворачиваем пробки, при этом обращаем особое внимание на внешний вид медных уплотняющих шайб, если они деформированы, тогда их необходимо заменить
Выкручиваем и вытряхиваем из корпуса устройства основные топливные жиклеры, однако внимательно — выполняя эту операцию, вам следует запомнить и маркировку и место, куда были установлены жиклеры, для того, чтобы, вкручивая их назад не перепутать местами
Отворачиваем топливный фильтр, и замачиваем его в ацетоне ненадолго, затем продуваем сжатым воздухом, прежде чем ставить на место
Заполняем бензином поплавковую камеру и с помощью шинного насоса продуваем все эмульсионные каналы
Когда будете выполнять эту операцию, из всех каналов начнет выходить бензин вместе с разнообразными загрязнениями
Эту операцию повторяют несколько раз в случае необходимости, , снова заполняют бензином поплавковую камеру и снова продувают каналы
Выполняя эту операцию, вам следует предпринять все возможные меры против разбрызгивания, разливания и стекания бензина куда попало
Промываете все жиклеры ацетоном, затем прочищаете капроновой леской либо заостренной спичкой (зубочисткой) и продуваете сжатым воздухом
Нельзя в коем случае прочищать жиклеры с помощью проволоки либо другого металлического предмета!
Следует так же быть предельно внимательным, чтобы не дай боже не потерять пружинки, винтики, а так же другие довольно мелкие детали
Разобрав карбюратор, очищаем тщательно каждую деталь
Надевайте перчатки, если дорожите своими руками
Помните, что все резиновые либо пластмассовые детали вам следует изолировать от попадания очистителя, иначе он может деформировать их
После завершения разборки карбюратора, все металлические детали его собираем в стеклянную банку либо металлическую коробку и заливаем их очистителем, затем даем им постоять, только периодически перемешиваем
Затем струей воды промываем и чистим детали с помощью старой зубной щеткой либо зубочистками
Даже не пытайтесь чем либо ковырять в любых отверстиях внутри карбюратора и в клапанах
Потому, что через эти отверстия подается воздух и топливо, они очень важны для стабильной работы мотора
Такие отверстия следует прочищать аэрозолем либо сжатым воздухом
Если вы считаете, что с первого раза вычистилось не все, тогда жидкий очиститель вы можете использовать повторно
Самые экономные автолюбители применяют очиститель по нескольку раз, сохранив жидкость в плотно закрытой таре
Знайте, что ваз 2109 карбюратора промывка не требует от вас обязательного удаления с горловины устройства смолистого налета и отложений от картерных газов, так же находящихся на стенках диффузоров, покрывающих поверхности всех дроссельных заслонок, потому что образование нагара именно в этих местах не оказывает никакого влияния на работу карбюратора
А на удаление тех отложений, которые образовались в каналах и отверстиях системы холостых оборотов, а так же переходной и главной дозирующих систем следует обратить максимально повышенное внимание
Так как чистота этих каналов с отверстиями существенно влияет на бесперебойную работу карбюратора и мотора
По завершении чистки карбюратора, надо тщательно просушить его и собрать согласно приложенной фото инструкции в руководстве по ремонту
Затем очищенный вами карбюратор еще предстоит установить в автомобиль, и отрегулировать

Это интересно:  Как отрегулировать карбюратор на скутере

На этом все с промывкой, дополнительно посмотрите видео материал по этому вопросу.

Основные неисправности Солекс и методы их устранения

Прежде чем искать неполадки в устройстве, необходимо убедиться в безупречной работе системы зажигания и ее корректной регулировке. Также нужно проверить, правильно ли функционирует ГРМ, так как нарушения в работе этого механизма тоже могут быть причиной возникновения неисправностей в карбюраторе.

Таблица 1. Классификация возможных неисправностей карбюратора и методы их устранения.

За что отвечают жиклеры?

Так называются детали карбюраторов, имеющие калибровочные отверстия для дозирования топлива либо воздуха. Как вы уже догадались, в зависимости от назначения жиклеры делятся на топливные и воздушные. Эти элементы имеют противоположное действие и по-разному влияют на состав топливной смеси. Увеличив сечение топливного (главного) жиклера, мы получим обогащенную смесь, а воздушного, наоборот, обедненную.

Из всего вышесказанного понятно, что эти детали влияют на расход топлива и, естественно, материальную сторону обслуживания авто. При увеличении производительности главного элемента возрастет расход горючего на всех режимах. А изменив показатели воздушного, авто будет больше «кушать» только во время движения на повышенных скоростях.

Проверка карбюраторов Солекс

Перед регулировкой карбюратора следует проверить, не попали ли на дроссельные заслонки посторонние предметы. Если в карбюратор попадет посторонний предмет – это неизбежно приведет к необходимости проводить капитальный ремонт двигателя.

После выполненной настройки следует проверить работу насоса-ускорителя. При открытии дроссельной заслонки из распылителя должны появиться струйки бензина. Если они появляются не сразу, в начале движения автомобиль будет сильно тормозить.

Для того, чтобы почистить карбюратор, его нужно разобрать. Для начала выкручиваем воздушные и топливные жиклеры и эмульсионные трубки

Расположение каждого элемента нужно запомнить, так как это важно для последующей сборки карбюратора

Чтобы проверить целостность диафрагмы, необходимо открутить крышку экономайзер мощностных режимов. Понять, что диафрагма сломана можно по следующим признакам:

1. Двигатель не глохнет полностью даже при закрученном винте.
2. При выключении зажигания может наблюдаться самовоспламенение.
3. Неустойчивая работа двигателя.
4. Перерасход топлива при езде.

После проверки диафрагмы карбюратор следует почистить. Делать это нужно аккуратно, при помощи только воздуха или, если загрязнения очень серьезные, с помощью мягкой медной проволоки. Лучше всего чистить карбюратор Солекс методом продува, при чем продувать следует все его детали стараясь направить загрязнения далеко наружу. Далее закрываем крышку и смазываем все трущиеся поверхности карбюратора. Делать это следует после того, как промоете его внешнюю часть.

Как настроить карбюратор «Солекс»

Ее можно делать, не снимая устройство с машины. Однако в некоторых случаях для настройки некоторых параметров это делать приходится. Оба варианта рассматриваются дальше. Как отрегулировать карбюратор прямо на автомобиле?

Выставление уровней в поплавковых камерах

Перед регулировкой запустите двигатель и прогрейте его в течение 10 минут, после чего выключите зажигание. Следующие действия:

• отсоедините топливный шланг от устройства;
• открутите 5 винтов, крепящих крышку карбюратора;
• отсоедините тросик управления воздушной заслонкой;
• ровно и медленно поднимайте вверх крышку, чтобы не деформировать поплавки;
• штангенциркулем измерьте расстояние от плоскости крышки до поверхности топлива – должно быть 23-25 мм;
• при неверном значении подогните язычок поплавка в каждой из камер в нужную сторону;
• заодно проведите очистку камер от грязи;
• поставьте крышку на место, далее нужна установка демонтированных элементов.

Регулировка иглы

Положите крышку «Солекса» на горизонтальную ровную поверхность. Теперь подгибанием металлических «лепестков» отрегулируйте ход иглы клапана, который должен быть равен 2 мм. Заодно проверьте герметичность топливного крана. Для этого возьмите резиновую грушу, вставьте ее в наконечник входного штуцера и сожмите, чтобы она деформировалась. Одновременно очень плотно закройте пальцем канал возвратного штуцера. При перевороте крышки груша станет нормальной формы, что говорит о том, что клапан открывается, т. е. работает.

Выставление холостого хода

Заведите машину и прогрейте мотор до рабочей температуры в 85-90 градусов, а затем заглушите. Далее:

• в нижней части «Солекса» найдите регулировочный винт качества смеси и вкрутите его до отказа (но не с чрезмерным усилием, чтобы не сорвать резьбу);
• «сдайте назад», открутив винт на 4-5 полных оборотов;
• пустите двигатель, вдавите ручку подсоса до упора;
• вращая винт количества, добейтесь устойчивой работы ДВС при минимальных оборотах (по тахометру это 700-1100 об/мин);
• вкручивайте обратно винт качества до тех пор, пока мотор не начнет пытаться заглохнуть, и выкрутите метиз на 1-1,5 оборота;
• подкрутите винт количества, добиваясь 900 об/мин – если мотор начинает работать нестабильно, снова чуть открутите винт качества.

Что делать если мотор не реагирует на вращение винтов

Довольно-таки нередкая ситуация: вы крутите винт качества или количества, а двигатель никак не меняет обороты. Причина этого явления – плохое поступление бензина в один из каналов холостого хода (ХХ). При этом метиз, отвечающий за качество смеси просто не успевает перекрывать подачу бензина. Это происходит из-за:

• неверного размера жиклеры: проверьте их диаметр и установите штатные изделия;
• посадочное место под эти детали разболтано;
• недостаточно прочно привернут электромагнитный клапан ХХ («бочонок» или цилиндр, к которому подходит электрический провод) или стоящая на его месте заглушка.

Как выставить переходный режим

Именно он «отвечает» за провалы педали акселераторе при резком на нее нажатии. Здесь главную роль играет отверстие, расположенное над дроссельной заслонкой (носик). После резкого надавливания на «газ» начинается подсос дополнительной порции бензина. Для того, чтобы провалов не было, необходимо тщательно подойти к выбору жиклера ХХ и носика, разбрызгивающего топливо. Алгоритм работы:

• заведите машину и вдавите ручку подсоса до конца;
• надавите плавно на педаль «газа»: если есть провалы, «виноват» жиклер, расположенный в первой камере, при нормальном наборе оборотов перейдите к следующему пункту;
• резко нажмите на акселератор: наличие провала необходимо подобрать носик (оптимальные размеры 40*40) и жиклер (39-40).

Ремонт карбюратора солекс

Ремонт карбюратора Солекс

Если ДВС стал работать неустойчиво (появились провалы при разгоне, спокойной езде, работе на ХХ) или замечен в повышенном аппетите не стоит сразу же бежать и покупать ремкомплект на solex. Возможно, устройство достаточно хорошенько осмотреть и отрегулировать. Прежде всего, осмотрите диффузоры и заслонки дросселей на предмет сторонних предметов и герметичности закрытия. Если все в норме, выверните электромагнитный клапан и снимите жиклер ХХ. Тщательно очищаем его от грязи с помощью чистящего средства и сжатого воздуха. Крышка также подлежит очистке, а заодно проверьте целостность диафрагмы холодного пуска и её зазор т.к. надрыв механизма входит в список основных неисправностей. Далее внимательно осмотрите поплавок поплавковой камеры, его уровень и геометрию. С помощью картонки убедится в том, что поплавок не соприкасается со стенками камеры. Настройка уровня и хода достигается регулировкой язычков поплавка.

Если повреждена прокладка, её нужно заменить. Для проверки герметичности запорного клапана достаточно в него подуть, закрыв отверстие языком.

Устанавливать электромагнитный клапан на место нужно аккуратно, смазав уплотнительное кольцо маслом, чтобы не повредить резьбу и точно чувствовать момент касания жиклера ХХ своего седла в крышке. Стоит также проверить усилие затяжки гаек карбюратора к впускному коллектору, не забывая проверить работу привода педали газа. Если при максимально утопленной педали дроссельные заслонки открыты не полностью (не стоят вертикально), нужно подрегулировать положение троса крепежными гайками. Обязательно оставьте небольшой отрезок троса под свободный ход, чтобы он немного провисал между местом зажима и кожухом крепления.

Карбюратор Солекс в автомобиле

Далее проверяется работа насоса-ускорителя. Если распылители засорены, будет ощущаться задержка при разгоне автомобиля. Нелишним будет и проверка диафрагмы привода ускорителя и его рычага на легкость его перемещения. Сломанную или поврежденную пружину необходимо заменить.

Демонтаж топливных жиклеров из колодцев удобно выполнить деревянной зубочисткой. Необходимо запомнить их расположение для последующей сборки. Воздушные жиклеры снимаются в сборе с эмульсионными трубками. Трубки очищаются ацетоном или бензином. Допускается прочистка жиклеров тонкой медной проволокой (её диаметр должен быть меньше диаметра отверстия жиклера). При ревизии экономайзера мощностных режимов будьте внимательны и не упустите из вида пружинку для проверки диафрагмы и чистоты жиклера. Поврежденная диафрагма напоминает о себе неустойчивой работой ДВС, повышенным расходом топлива, продолжением работы мотора при полностью перекрытом винте регулировки качества смеси.

Теория ДВС подтверждает необходимость периодически обслуживать карбюратор солекс. Это не означает, что в устройство необходимо лезть по поводу и без оного, но проводить профилактическую чистку рекомендуется, не дожидаясь серьезных сбоев в работе карбюратора.

Допускается использование сжатого воздуха, специальной химии и мягкой проволоки из меди. Продувать можно все подряд, чтобы засорения выходили наружу в атмосферу, а не внутрь ДВС. Соединяя трос подсоса, перепроверьте и отрегулируйте его работу. При задвинутой рукоятке в салоне, воздушная заслонка карбюратора должна быть полностью открытой. Без веских причин не рекомендуется снимать устройство с коллектора или полностью разбирать его. А вот иметь ремкомплект в багажнике не будет лишним, он стоит смешных денег и содержит все детали, позволяющие отрегулировать устройство практически в полевых условиях. Это как раз тот случай, когда теория с практикой расходиться не может! В ремкомплект карбюратора входят все заменяемые элементы устройства, однако можно ограничиться лишь некоторыми из них: пружина и диафрагма экономайзера, пружина пускового устройства, топливный фильтр, клапан топливный, жиклеры топливные и воздушные, уплотнительные колечки, распылитель топлива.

Достоинства и недостатки тюнинга

Карбюратор Солекс собирается из стандартных деталей и узлов от различных производителей и не подлежит индивидуальной подгонке. Но литой корпус, выполненный из алюминиевого сплава, диффузоры, жиклёры заслонки, а также крепеж имеют необработанные заусенцы, выступы, шероховатости. Задача тюнинга – убрать все препятствия на пути движения воздушно-топливной смеси посредством шлифовки, полировки каналов и деталей, с которыми соприкасается топливный поток, а также доработки диффузоров и подгонки жиклеров в соответствии с индивидуальными требованиями автолюбителя.

Для выполнения указанных работ необходимо демонтировать карбюратор с впускного коллектора двигателя и снять крышку. Следует добиться полного совмещения всех отверстий прилегающих друг к другу съемных частей. Это делается при помощи шабера или напильника.

Нужно снять воздушную заслонку и заменить винты ее крепления с круглой шляпкой на винты с плоской шляпкой. Затем немного рассверлить отверстия, чтобы «утопить» выступающие части креплений. Это позволит уменьшить гидродинамическое сопротивление при прохождении воздушно-топливной смеси. Целесообразно поменять игольчатый клапан на клапан с резиновым наконечником для предотвращения переливания бензина.

Все диффузоры карбюратора необходимо отполировать, спилить технологические отливы на мостиках и придать им более обтекаемую форму. Скорость потока топливной смеси в смесительной камере достигает 120 метров в секунду, и любые шероховатости будут затруднять поступление воздуха.

Тюнинг карбюратора не только влияет на приёмистость мотора, увеличивает его мощность, но и значительно повышает расход топлива. Прежде чем собрать механизм после доработки, рекомендуется промыть все его детали специальной жидкостью для очистки карбюратора, а затем продуть сжатым воздухом отверстия.

Карбюратор Солекс – одна из лучших инженерных разработок, успешно эксплуатирующихся на российских внедорожниках Нива. Карбюраторные двигатели ремонтопригодны, просты в обслуживании и надежны. Проведение тюнинга позволяет добиться значительного улучшения работы двигателя и повысить его экономичность.

Настройка систем Солекса

Уровень топлива в поплавковой камере

Настраиваем уровень топлива. В заводских условиях настройка производится при помощи шаблонов с тестовым поплавком, в гаражных условиях наберитесь терпения, придется несколько раз откручивать и закручивать крышку карбюратора.

Нужно завести и прогреть движок. Снимаем шланг с карбюратора

Важно знать! Бензин здесь под давление, небольшим. Так что как-то будьте к этому готовы

Главное шланг снять, иначе небольшая порция бензина, при откручивании крышки, выльется в поплавковую камеру и уровень будет не точным.

Откручиваем крышку, ОЧЕНЬ АККУРАТНО, ГОРИЗОНТАЛЬНО снимаем её вместе с поплавками.

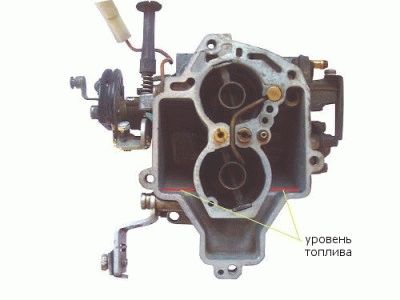

Измеряем расстояние от крышки карбюратора Солекс до поверхности топлива. Там две камеры и два поплавка, мерить нужно в каждой. Расстояние должно быть 25-35 мм. Регулировка производится отгибанием поплавка в ту или иную сторону. Перелив нужно сливать с поплавковой камеры.

ВАЖНО! Регулировку уровня топлива обязательно производить с заводкой мотора для наполнения поплавковых камер

Регулировка холостого хода

ВАЖНО! Прогреть двигатель до рабочего температурного режима – 90 градусов. Глушим, ищем винт качества смеси, он находится внизу, в месте соединения с коллектором

На представленной схеме он под номером 11

Глушим, ищем винт качества смеси, он находится внизу, в месте соединения с коллектором. На представленной схеме он под номером 11.

Закручиваем до упора, но без натяга. Заводим, подсос должен быть убран (воздушная заслонка 4 открыта). Выкручиваем винт качества, добиваясь устойчивой работы мотора при отпущенной педали газа. Обороты при этом не должны превышать 1200 об/мин.

Затем закручиваем его до момента, когда он станет дергаться, выдавая неустойчивые обороты. Как только это начнет происходить, делаем 1-2 оборота назад. ОТЛИЧНО! Двигатель работает устойчиво!

А теперь каждому своё! Выставляем тонкие настройки под свои личные требования, кому какие обороты нравятся. Хотя по инструкции производителя 800-900 об/мин. Режим оптимальный.

Форс-мажорные обстоятельства Солекса

Двигатель не меняет обороты при вращении винта качества. Это означает, что бензин попадает в карбюратор и винт качества его не перекрывает.

Причин несколько:

• не плотно закручена заглушка;
• жиклер с большим диаметром отверстия;
• деформация жиклера

Что делать?

Произведем тестовую диагностику. На заведенном моторе отсоединяем разъем провода электромагнитного клапана 21. Мотор заглохнет. Если заглох, то значит жиклер большой.

Если мотор не заглох, это значит что бензин все-таки поступает еще откуда-то. Чаще всего перетянут винт количества смеси холостого хода 8.

Настройка поплавковой камеры

Этот вид работ позволяет настроить оптимальное количество бензина в поплавковой камере. Неправильный уровень является причиной снижения мощности, неравномерной работы двигателя, перерасхода топлива.

• набор гаечных ключей;
• тонкий щуп (диаметром 1 мм);
• плоскогубцы.

1. Демонтируем воздушный фильтр и откручиваем крышку карбюратора.

2. Аккуратно снимаем крышку поплавковой камеры.

3. Проверяем состояние и положение поплавков. Они должны располагаться параллельно отпечаткам боковых стенок поплавковой ванночки на прокладке.

4. Если они смещены, выравниваем их путем сведения вместе или разведения в стороны.

5. Далее укладываем крышку горизонтально поплавками вверх и щупом замеряем расстояние от нижней части поплавка до прокладки. Оно должно быть равным 1 мм. Если оно выше или ниже, дальнейшую регулировку продолжаем после установки карбюратора на двигатель.

6. При закачанном топливе в поплавковой камере его уровень должен совпадать с красными линиями, как показано на фото.

7. Если поплавки выставлены неверно, этот уровень будет меньше или больше. Простая регулировка осуществляется путем подгибания или отгибания язычка поплавков с дальнейшим закрытием крышки карбюратора и подкачкой топлива.

Детально про настройку поплавковой камеры смотрите здесь

Ремонт карбюратора Солекс

При выходе из строя карбюратора нормальная работа двигателя внутреннего сгорания будет невозможной. Для восстановления работоспособности можно обратиться к специалистам или устранить неисправность самостоятельно.

Чистка каналов и жиклеров карбюратора Солекс

При длительной эксплуатации топливный и воздушный фильтрующий элемент засоряются. Это приводит к попаданию крупных частиц в карбюратор. Они образовывают засоры в каналах и жиклерах. Существует 3 варианта очистки:

1. Без разборки. Демонтируют корпус воздушного фильтра. После этого запускают двигатель и распыляют в рабочие камеры и на воздушные жиклеры очищающий аэрозоль. Способ помогает при небольших засорах.
2. С частичной разборкой. Метод подразумевает демонтаж верхней крышки и экономайзера принудительного холостого хода. После обрабатывают очистителем жиклеры. Для удаления мелких частиц продувают жиклеры сжатым воздухом.
3. С полной разборкой. Карбюратор демонтируют с посадочного места. Выкручивают жиклеры и обрабатывают их очистителем или ацетоном. Каналы продувают воздухом под давлением.

Регулировки на карбюраторы типа «SOLEX»

После ремонта может потребоваться регулировка карбюратора Солекс. Без применения специализированного оборудования можно самостоятельно отрегулировать:

• уровень топлива в поплавковой камере;
• степень открытия воздушной заслонки при запуске;
• количество оборотов холостого хода.

Чтобы установить нормальный уровень в поплавковой камере, необходимо:

1. Открутить винты крепления верхней крышки.
2. Топливным насосом накачать бензин в карбюратор.
3. Демонтировать крышку и определить, соответствует ли уровень норме. На внутренней поверхности поплавковой камеры есть метки, указывающие нормальный уровень.
4. Установить требуемый уровень путем сгибания язычка поплавка.

После проведения регулировки уровень бензина в поплавковой камере будет соответствовать норме. Сборку осуществляют в обратной последовательности.

Настройка степени открытия воздушной заслонки при запуске силового агрегата осуществляется винтом. Для регулировки, вытянув трос управления подсосом до упора, выставляют требуемую степень открытия.

Регулировка оборотов коленчатого вала на холостом ходу предусматривает использование тахометра. Если он отсутствует на транспортном средстве, потребуется подключить его дополнительно.

Перед регулировкой силовую установку прогревают до рабочей температуры и создают максимальную нагрузку на генератор. Для этого включают максимальное количество потребителей – вентилятор отопителя, наружное и внутреннее освещение и т. д. Винтами качества и количества топлива устанавливают число вращения коленчатого вала в диапазоне 800 об/мин.

Тарировочные данные соотношения больших диффузоров и жиклеров (завода изготовителя)

Карбюратор Солекс имеет несколько модификаций. Для поддержания динамических показателей транспортного средства в норме необходимо правильное соотношение размеров диффузоров и жиклеров. Производитель карбюратора Солекс установил тарировочные данные для получения оптимальной топливовоздушной смеси. Они указаны на рисунке ниже.

Замена прокладок и рабочих элементов карбюратора

При длительной эксплуатации уплотнения и рабочие элементы изнашиваются. Это требует их замены. Периодически необходимо менять жиклеры главной дозирующей системы. Попадание мельчайших абразивных частиц вместе с бензином постепенно увеличивает внутренний диаметр жиклера. Это приводит к увеличению расхода топлива.

Карбюратор Солекс разбирают, осматривают поверхности деталей на предмет повреждений. Вышедшие из строя комплектующие заменяют новыми. При сборке устанавливают новые эластичные мембраны и уплотнительные прокладки.
