Как отрегулировать карбюратор к-151 на уаз
Содержание:
- Настройка уровня горючего в поплавковой камере
- Поплавковые камеры
- Разборка карбюратора
- Карбюратор ДААЗ 4178 1107010
- Регулировки карбюратора на минимум CO и CH
- Как отрегулировать уровень поплавковой камеры ДААЗ 4178 своими руками?
- Регулировка карбюратора: выполняем на К 126 на УАЗ
- Описание конструкции
- Агрегаты ОЗОН и SOLEX
- Модификации
- Карбюратор К151С: ремонт, регулировка
- Регулировка карбюратора К-151
Настройка уровня горючего в поплавковой камере
Неправильно выставленный уровень бензина в ПК – это разбалансировка работы двигателя. Если он завышен, то смесь получится обогащённой, и одним из самых ощутимых последствий такого положения дел будет повышенный расход горючего. При уровне меньше нормы ТВС будет обеднённой, что для двигателя ещё хуже, поскольку может привести к серьёзным поломкам, требующим дорогостоящего ремонта.
Таким образом, уровень горючего в поплавковой – критический показатель для любого карбюратора, независимо от марки и модели.
Для точной регулировки поплавка в камере К-151 нам потребуется линейка и сверло диаметром до 2 мм.
Поплавковая камера карбюратора К-151
устанавливаем машину на ровную горизонтальную площадку (это важно, поскольку мы будем работать с жидкостью);
демонтируем корпус воздухофильтра, расположенный на силовом агрегате;
запускаем мотор, даём ему поработать на ХХ примерно 5-7 минут;
откручиваем и снимаем верхнюю крышку карбюратора;
измеряем поплавковой камере в миллиметрах уровень топлива. Эту операцию следует проводить оперативно, поскольку бензин характеризуется высоким показателем испаряемости, особенно в жару, чему будет способствовать и нагрев двигателя
Промедлив, мы рискуем получить искажённые результаты;
для К-151 замеры должны дать порядка 215 миллиметров – это показатель, считающийся нормальным для эффективной работы мотора;
если уровень не соответствует нормативному – выполняем регулировку, заключающуюся в изменении положения поплавка;
для этого нам нужно использовать что-либо, позволяющее замерять положение поплавка во время проведения регулировочных работ – пригодится предложенное в самом начале сверло, или же кусок проволоки, или любой аналогичный цилиндрический предмет. Главное, чтобы его диаметр не превышал двух миллиметров;
переворачиваем крышку К-151 и кладём её на ровную горизонтальную поверхность – только в таком положении замеры будут точными;
измеряем линейкой расстояние от крышки карбюратора (за точку отсчёта выбираем картонную прокладку) до нижней кромки поплавка. Это расстояние должно быть не больше двух мм;
если это не так, следует подогнуть язычок рычага поплавка таким образом, чтобы добиться нормативного зазора.
Ту же операцию можно выполнить с использованием штангенциркуля, но в этом случае нужно измерять расстояние от картонной прокладки до верхней кромки поплавка. Правильный результат – 30 миллиметров. При несовпадении опять же подгибаем язычок рычага, добиваясь необходимой величины.
Снятие крышки карбюратора К-151С
Отметим, что при осуществлении всех вышеописанных настроек имеется вероятность ошибок, особенно если этим занимается неопытный автовладелец. Поэтому после выполнения регулировки нужно обязательно проверить её правильность. Делается это так:
- крышку К-151 перемещаем в вертикальное положение;
- осуществляем наблюдение за язычком, который мы подгибали (или не трогали, если уровень был в норме);
- если всё сделано без ошибок, язычок должен слегка давить и топить демпфирующий шарик, находящийся на ИК. При этом язычок рычага должен располагаться на уровне, проходящем строго параллельно игольчатому клапану;
- смотрим и на ось штамповки поплавка, которая должна располагаться на уровне, совпадающем с крышкой карбюратора.
Если хотя бы одно из этих условий не соблюдается – процедуру регулировки уровня горючего в ПК придётся выполнять повторно. Многие водители ограничиваются двумя итерациями, даже если ситуация требует иного. Мы рекомендуем всё-таки завершить настройку должным образом, невзирая на потраченное время – полученный опыт нам ещё обязательно пригодится!
УАЗ – это легендарный автомобиль, который прославился не только среди военных, но и гражданского населения. Завод действительно не пожалел сил и времени на него. Он надежный, прост в обслуживании и ремонте, но требует постоянного внимания, так как является «рассадником» неполадок. Одним из больных мест является система питания. Регулировка такого сложного узла, как карбюратор К151 на УАЗе «Буханка» – не сложная процедура. Однако она требует правильной техники выполнения. Сегодня вы узнаете, как выполняется чистка и настройка, а также регулировка карбюратора к 151 на уазе.
Поплавковые камеры
В карбюраторах К-126 и К-131 для контроля уровня топлива в поплавковой камере имелось окно с риской – обычно она находилась в его средней части. Для проверки уровня в ДААЗ-4178 можно установить вместо пробки главного топливного жиклера штуцер со стеклянной трубкой или придется снять крышку карбюратора, предварительно подкачав топливо насосом, и замерить расстояние от плоскости разъёма до уровня топлива.
Об уровне топлива мы много писали в прошлой публикации, всё это справедливо и для тех карбюраторов, о которых речь идет теперь. Повторимся: как увеличение, так и снижение уровня топлива в поплавковой камере ведёт к ухудшению ездовых свойств и перерасходу топлива.
В карбюраторах К-126 и К-131 применяются запорные иглы с уплотнительными шайбами. Уровень топлива в них регулируется так же, как в К-151.
При эксплуатации карбюраторов ДААЗ со стальной иглой встречаются случаи выпадения из неё демпфирующего шарика или поломки пружинки. В результате контакт язычка поплавка приходится на край иглы, что может привести к её перекосу и заклиниванию. Ход поплавка регулируется вторым усиком так, чтобы в крайнем нижнем положении (без топлива) он не доставал дна камеры. После регулировки необходимо проверить уровень и, если потребуется, повторить перечисленные операции.
55290–1,6*
50/1501,2/1,2*–1,7*
топливный эконостата
Диаметр распылителя ускорительного насоса, мм
0,5
0,6
Производительность ускорительного насоса, см 3 за10 циклов
9±3
5,0
Уровень поплавковой камеры, мм
20±1,5
20±1,5
Примечания. 1. В числителе указаны параметры первичной камеры, в знаменателе – вторичной. 2. Допуск на пропускную способность или условный диаметр дозирующих отверстий в среднем в пределах от 0,7 до 1,5%. 3. С индексом * условная маркировка жиклера (приблизительный диаметр в мм)
Для проверки герметичности запорных элементов существуют специальные приборы, однако на практике (хотя медики этого и не рекомендуют) её обычно пробуют «на язык». Восстановление герметичности стальных игл проводится притиркой пастой ГОИ (казалось бы, дешевле купить новую иглу, однако сие не исключает притирки. – Ред.). В случае сильного износа иглы герметичность можно временно восстановить, рассверлив отверстие в корпусе иглы на несколько десятых долей миллиметра. Проделывать это иногда приходится при установке карбюратора на двигатель повышенной мощности, чтобы обеспечить подачу необходимого количества топлива. Однако при слишком большом увеличении этого отверстия возможно нарушение герметичности из-за недостаточного прижимного усилия поплавка.
Разборка карбюратора
Отворачивать винты крепления дроссельных заслонок на осях и снимать заслонки без крайней необходимости не рекомендуется, так как их смещение может привести к заеданию заслонок в каналах.
Запрессованные в корпус латунные соединительные трубки каналов вынимать не следует во избежание нарушения плотности их посадки.
Разбирать карбюратор следует только в крайнем случае.
Если промывка и продувка сжатым воздухом без разборки не устраняют заедания дроссельных и воздушной заслонок и не приводят к полной очистке жиклеров и каналов от отложений, то нужно разобрать и промыть детали карбюратора.
Отсоединить тягу 1 привода воздушной заслонки от профильного рычага, вынув шплинт 2 из отверстия на ее изогнутом конце
Вывернуть семь винтов крепления крышки к корпусу и снять крышку карбюратора
Вывернуть два винта крепления корпуса дроссельных заслонок и, выведя из зацепления соединительную серьгу, снять корпус
Отвернуть три винта 1 крепления и снять крышку 2 вакуумной диафрагмы пускового устройства карбюратора
С обратной стороны крышки карбюратора вывести из зацепления с рычагом пускового устройства отогнутый конец штока диафрагмы пускового устройства карбюратора.
Снять диафрагму 1 с крышки карбюратора.
Отсоединить оттяжную пружину 1 воздушной заслонки от пальца крышки. Отвернуть два винта 2 и сиять крышку 3 канала вентиляции поплавковой камеры.
Отвернуть винт 4 крепления и сиять распылитель 5 эконостата.
Отвернуть винты крепления и снять рычаги привода пускового устройства.
Снять аккуратно с нижнего фланца корпуса крепления теплоизоляционную прокладку, и снять
Отвернуть два винта 1 микровыключатель 2 системы ЭПХХ.
Вынуть шплинт 4 и снять с оси рычаг 3 управления воздушной заслонкой вместе с профильным рычагом 5.
Вывернуть отверткой заглушку 1 отверстия оси поплавка и вынуть расположенную под ней алюминиевую уплотнительную шайбу.
Пинцетом или круглогубцами вынуть ось поплавка и снять поплавок 4 и иглу 3 запорного клапана.
Вывернуть седло 2 из корпуса карбюратора.
Отвернуть четыре винта 1 крепления и снять крышку 2 ускорительного насоса вместе с рычагом.
Снять диафрагму ускорительного насоса и расположенную под ней отжимную пружину.
Вывернуть пустотелый топливоподающий болт 1 и снять его вместе с коллектором 2 и алюминиевыми уплотнительными шайбами 3.
Вынуть из коллектора 2 топливоподающий болт 1 вместе с сетчатым фильтром и снять с него алюминиевые уплотнительные шайбы 3.
Вывернуть из стенки поплавковой камеры сливную пробку с уплотнительной шайбой.
Тщательно подобранной отверткой (во избежание повреждения деталей, изготовленных из латуни) вывернуть из корпуса воздушные 3 и топливные 2 жиклеры главной дозирующей системы, воздушные жиклеры 4 и 5 холостого хода и переходной системы.
Отвернуть расположенные по бокам корпуса резьбовые пробки 1 и вывернуть топливные жиклеры системы холостого хода и переходной системы, расположенные под пробками.
Вывернуть пустотелый топливоподающий винт 6 крепления распылителя ускорительного насоса и снять распылитель 7 вместе с уплотнительными алюминиевыми шайбами.
Отвернуть три винта крепления и снять блок 1 ЭПХХ вместе с уплотнительной прокладкой корпуса карбюратора.
При необходимости замены диафрагмы ЭПХХ отвернуть четыре винта скрепления клапана ЭПХХ и снять клапан в сборе.
Затем, аккуратно отделив от диафрагмы крышку клапана, вынуть из корпуса клапана диафрагму вместе с пружиной.

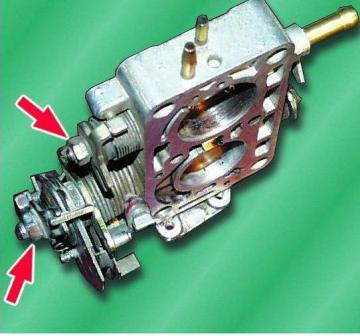

Для разборки механизма привода дроссельных заслонок нужно отвернуть гайки крепления деталей привода на осях заслонок, предварительно промаркировав расположение деталей на осях, и снять детали
После разборки промыть детали карбюратора в бензине или растворителе, затем продуть сжатым воздухом все каналы в деталях карбюратора.
Карбюратор ДААЗ 4178 1107010
Карбюратор является достаточно сложным электромеханическим устройством, которое предназначено для управления работой двигателя отечественного автомобиля УАЗ. Устанавливаемые агрегаты по заводу уже давно отработали свое и требуют существенных изменений. Карбюратор ДААЗ 4178 станет отличной альтернативой для штатного устройства, например, 126-го. Он имеет более экономичные режимы работы и более улучшенные прочие характеристики.
Карбюратор ДААЗ 4178
Автомобиль УАЗ представляет собой рабочую лошадку, которая должна выполнять самую тяжелую работу, поэтому и значительно повышаются требования к двигателю. Но как можно повысить мощность мотора, не меняя его самого? При помощи более современных и доработанных агрегатов и узлов.
Этот карбюратор обеспечивает горючую смесь с оптимальным соотношением бензина и воздуха, что позволяет получать от двигателя лучшие динамические показатели как при изменении скоростных режимов, так в движении при полной нагрузке. Главной задачей для обеспечения бесперебойной работы сердца автомобиля УАЗ является подача оптимального количества топлива, пропорционального количеству проходящего через него воздуха.
Регулировки карбюратора на минимум CO и CH
По действующему стандарту проверка токсичности в эксплуатационных условиях проводится на холостом ходу полностью прогретого двигателя при минимальной (nхх мин)и повышенной (nпов) частоте вращения коленчатого вала. От правильной регулировки зависит не только загазованность воздуха, но и надёжность работы системы зажигания, ездовые качества автомобиля, эксплуатационный расход топлива.
Проверку токсичности следует начинать с режима повышенной частоты вращения, указанной в инструкции завода-изготовителя. При отсутствии таковой проверка ведётся при 3 000 мин –1 . При этом действуют система холостого хода, переходная и частично ГДС. После установки режима необходимо выдержать до начала замера примерно 30 секунд. Концентрация СО и СН задаётся заводом-изготовителем. Если таких данных нет, то для двигателей автомобилей массой до 3,5 т без нейтрализатора она не должна превышать 2%, а СН (углеводороды) – 600 частей на миллион (млн –1 или ppm). Для неизношенного двигателя нормальная регулировка соответствует 0,5–1% СО и 50–100 млн –1 СН. При концентрации СО выше нормы необходимо продуть или прочистить воздушные жиклеры системы холостого хода и ГДС.
При повышенной концентрации СН (и нормальной концентрации СО) следует привести в порядок систему зажигания (зазоры в контактах прерывателя, искровой промежуток, состояние изоляторов свечей зажигания, проводов высокого напряжения и др.). Причиной повышенного выброса СН также часто бывает переобеднение смеси, сопровождающееся нарушением ездовых качеств, или угар масла.
Приведя к норме работу карбюратора на nпов, переходим к режиму nхх мин. Для регулирования частоты вращения используется винт количества смеси. Соотношение элементов дозирующих систем карбюраторов К-131 подобрано таким образом, чтобы при вращении винта количества смеси состав её почти не изменяется. Винтом качества пользуются для регулирования состава смеси и концентрации СО.
Если нет данных завода-изготовителя, концентрация СО для двигателей без нейтрализатора не должна превышать 3,5%, а концентрация СН – 1 200 млн –1 . Перед регулировкой СО необходимо винтом количества установить nхх мин. Затем винтом качества регулируем СО.
У двигателей с автономной системой холостого хода (карбюраторы К-131, К-151 и др.) минимальный выброс СН соответствует концентрации СО 0,3–0,6%. Но для создания некоторого запаса с учётом возможных изменений состава смеси в процессе эксплуатации целесообразно винтом качества устанавливать концентрацию СО в пределах 0,7–1,0%. Концентрация СН при исправном двигателе составляет 180–250 млн –1 .
У двигателей с обычной системой холостого хода (К-126 и ДААЗ-4178) концентрация СО устанавливается в диапазоне 1,3–1,4%. После регулировки на СО необходимо проверить частоту вращения коленчатого вала и, в случае необходимости, винтом количества уточнить её.
После регулировки холостого хода рекомендуется несколько раз нажать на педаль газа и проверить частоту вращения при отпущенной педали. Если она изменилась, то винтом количества уточнить регулировку карбюратора.
При отсутствии газоанализатора с достаточной точностью отрегулировать карбюратор можно с помощью тахометра с ценой деления 25 или 50 мин–1. На прогретом двигателе винтом количества устанавливаем nхх мин. Затем винтом качества выбираем регулировку, соответствующую максимальному числу оборотов. Винтом количества устанавливаем число оборотов на 14–20% выше nхх мин, т.е. при nхх мин=600 мин – 1 устанавливаем примерно 680 мин –1 , а при nхх мин= 800 мин –1 nрег=950 мин –1 . Затем винтом качества уменьшаем число оборотов до nхх мин.
В дорожных условиях карбюратор можно отрегулировать и без тахометра. Винтом качества, вращая его по часовой стрелке, обедняем смесь до начала неустойчивой работы двигателя, затем, очень медленно вращая винт качества в обратном направлении, доходим до начала устойчивой работы двигателя. Иногда приходится несколько увеличить частоту вращения коленчатого вала винтом количества. Остаётся добавить, что при регулировки карбюратора «на глаз» при первой же возможности следует проверить содержание СО и СН газоанализатором.
Как отрегулировать уровень поплавковой камеры ДААЗ 4178 своими руками?
Поплавковая камера является основным элементом, параметры которого влияют на расход топлива. Уровень в ней должен поддерживаться конструктивно и не должен превышать 27,5 мм.
Настройка уровня поплавковой камеры ДААЗ 4178: 1 — крышка карбюратора; 2 — поплавок; 3 — язычок поплавка; 4 — игольчатый клапан.
Для получения доступа к камере, нужно выполнить следующие действия:
- Снять воздушный фильтр
- Отсоединить привода заслонок
- Выкрутить крепежные отверстия верхней крышки
Чтобы его проверить, необходимо запустить мотор, и тут же заглушить. После этого, нужно снять верхнюю крышку карбюратора и замерить уровень топлива. Если он отличается, необходимо подогнуть тяги поплавка в нужную сторону. Далее необходимо все собрать и снова завести двигатель. Дальнейшая проверка и установка выполняется аналогичным образом.
Если камера работает не правильно, то необходимо выполнить ремонт. Для этого приобретается ремонтный комплект, в который входит поплавок и игольчатый клапан. Часто бывает, что он заедает, поэтому его лучше сразу заменить.
Регулировка карбюратора: выполняем на К 126 на УАЗ
Агрегат для УАЗа
Система питания для бензиновых моторов представлена высокоточным впрыском, где не только достигается отличное качество смешивания рабочей смеси и полное ее сгорание, но и существенное снижение расхода топлива. Вместе с тем в моторах на автомобилях УАЗ для образования топливной смеси по сей день используется целый ряд карбюраторов. Проблема обслуживания моторов с различными типами карбюраторов актуальна и сейчас.
Среди карбюраторов УАЗ 469 и других родственных моделей встречаются самые разнообразные модификации. Основные типы устройств для образования топливной смеси:
Чаще других используется карбюратор К 126. Прежде чем приступать к регулировке рабочих параметров, следует рассмотреть устройство каждого агрегата.
Описание конструкции
Карбюратор К-151Д, устанавливаемый на автомобиль с двигателем ЗМЗ-4063, имеет два расположенных рядом вертикальных канала (камеры) для прохода воздуха, в нижней части каждого из которых установлена поворотная дроссельная заслонка. Привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка. Камера, в которой дроссельная заслонка открывается раньше, называется первой, другая – второй.
В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры, создающие разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается при помощи механизма с поплавком и игольчатым клапаном.
Поплавковый механизм карбюратора полностью (вместе с иглой и поплавком) размещен в корпусе карбюратора и доступен для визуального контроля после снятия крышки (уровень топлива в поплавковой камере можно измерить, не вынимая поплавка).
Карбюратор состоит из трех основных частей:верхней — крышки корпуса, с фланцем и шпильками крепления корпуса воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Крышка крепится семью винтами к корпусу карбюратора через картонную прокладку;средней — корпуса карбюратора, с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами;нижней — корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода, а также устройством холостого хода, крепящемся к корпусу карбюратора снизу двумя винтами через три прокладки (две тонкие – картонные и одна толстая – пластмассовая).
В карбюраторе имеются следующие системы, устройства и механизмы:
поплавковый механизм;
топливодозирующие системы;
главные дозирующие системы
первой и второй камер;
система холостого хода;
переходная система второй камеры;
эконостат;
ускорительный насос;
пусковое устройство
клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода (ЭПХХ);
система вентиляции картера;
система вентиляции поплавковой камеры;
механизм управления дроссельными заслонками.Система холостого хода — автономная, с регулировкой состава смеси.
Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной
заслонки второй камеры.Ускорительный насос диафрагменного типа, вступающий в работу при резком нажатии на педаль акселератора. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.Пусковое устройство — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится при помощи ручного привода. В момент пуска двигателя пневмокорректор под действием
разрежения, возникающего во впускном трубопроводе, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.
Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель. Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.
Параметры | Первая камера | Вторая камера | |
Жиклер топливный главный* | 225±3,0 | 340±4,5 | |
Жиклер воздушный главный* | 330±4,5 | 330±4,5 | |
Блок жиклеров системы холостого хода с эмульсионной трубкой*: | жиклер топливный | 95±1,5 | — |
жиклер воздушный | 85±1,5 | — | |
Жиклер воздушный системы холостого хода | 425±6 | — | |
Жиклер эмульсионный системы холостого хода* | 280±3,5 | — | |
Жиклер топливный переходной системы* | — | 150±2,0 | |
Жиклер воздушный переходной системы* | — | 270±3,5 | |
Диаметр отверстия в винте-держателе распылителя эконостата, мм | — | 2+0,06 | |
Диаметр отверстия перепуска топлива в бак, мм | 1,1+0,06 | — | |
Диаметр седла топливного клапана, мм | 2,2+0,06 | — | |
Диаметр диффузоров, мм: | малых | 10,5+0,1 | 10,5+0,1 |
больших | 23+0,045 | 26+0,045 | |
Производительность ускорительного насоса за 10 полных ходов, см3 | 10±2 | ||
Уровень топлива от верхней кромки корпуса, мм | 21,5+1,5 | ||
* В таблице даны маркировки, нанесенные на жиклерах с указанием погрешности при измерении их пропускной способности. |
Агрегаты ОЗОН и SOLEX
Установка карбюратора ОЗОН или его предшественника WEBER отличается тем, что посадочные отверстия агрегата, имеющие диаметр 8 мм, не совпадают со шпильками на впускном коллекторе. Поэтому посадочные отверстия необходимо аккуратно рассверлить до диаметра 10 мм, не разбирая карбюратора. Также рекомендуется заменить жиклер насоса-ускорителя на ДААЗ 2107 с маркировкой 40 на жиклер с маркировкой 50, а из вакуумного привода открывания вторичной камеры удалить пружину. Эти мероприятия позволят улучшить динамические свойства автомобиля после установки агрегата 2107.
Карбюратор Солекс 21073 или 2108 следует обязательно устанавливать на впускной коллектор через толстую теплоизоляционную проставку с отверстиями диаметром 10 мм под шпильки. Эта необходимость вызвана особенностями конструкции карбюратора ДААЗ, а именно: нижняя площадка агрегата (подошва) имеет небольшую толщину и под воздействием высокой температуры со временем деформируется.
Сам впускной коллектор УАЗ 31512 потребуется доработать (скруглить) напильником либо фрезой, так как его часть немного перекрывает отверстие первичной камеры. Для повышения динамики автомобиля в карбюратор Солекс можно внести следующие изменения:
- Вместо штатного распылителя насоса-ускорителя с одним носиком на ДААЗ 21073 можно применить распылитель с двумя носиками от 2108, предварительно перегнув более длинную трубку вторичной камеры таким образом, чтоб носик был направлен в первичную камеру. При этом обе струи из распылителей должны попадать прямо в проем большого диффузора, не задевая его стенок и оси дроссельной заслонки и не пересекаясь.
- Карбюратор ДААЗ 2108 уже имеет распылитель с двумя носиками, необходимо только проделать операцию с перегибом трубки вторичной камеры.
- На оси дроссельной заслонки первичной камеры стоит сектор, нажимающий на рычаг насоса-ускорителя при открывании заслонки и имеющий определенную конфигурацию, которая обусловливает интенсивность струи топлива и ее длительность при резком нажатии на педаль акселератора. Этот сектор можно заменить на другой (имеется в продаже), его форма несколько иная и позволяет повысить мощность струи распылителя, что так необходимо для двигателей УАЗ 31514 большого рабочего объема.
Модификации
Карбюратор К-151 устанавливался в основном, на автомобили с моторами ЗМЗ и УМЗ объемами от 2,3 до 2,9 литров. Также имелись разновидности карбюратора для малокубатурных двигателей УЗАМ 331(б)-3317. Буквенное обозначение на корпусе карбюратора означает принадлежность к определенной группе двигателей в зависимости от параметров жиклеров.
Из таблицы видно, что всего насчитывается 14 модификаций, самыми популярными из них считаются: К-151С, К-151Д и К-151В. Реже встречаются следующие модели: К-151Е, К-151Ц, К-151У. Остальные модификации встречаются очень редко.
К-151С
Наиболее совершенной модификацией стандартного карбюратора является К-151С.
Такое решение позволило увеличить динамику автомобиля в среднем на 7%. А взаимосвязь между воздушной и дроссельной заслонками теперь осуществляется бесступенчато (см. рис. ниже). Подсос можно включать без нажатия на педаль газа. Новые параметры дозирующих жиклеров позволили соблюсти актуальные требования экологических норм.
К-151Д
Карбюратор устанавливался на двигатели ЗМ34061.10/ ЗМ34063.10, на которых угол зажигания контролируется электронным мозгом.
По этой же причине на карбюраторе нет микропереключателя системы ЭПХХ.
К-151В
Карбюратор имеет клапан разбалансировки поплавковой камеры с электромагнитным соленоидом. С обратной стороны камеры предусмотрен штуцер, к которому подсоединяется шланг для вентиляции. Как только вы выключаете зажигание, электромагнит открывает доступ в камеру и лишние пары бензина уходят в атмосферу, тем самым выравнивается давление.
Необходимость в такой системе появилась из-за установки карбюратора на экспортные модели УАЗа, которые поставлялись в страны с жарким климатом.
На карбюраторе отсутствуют привычные для нас штуцера отвода топлива и подвода разряжения к клапану рециркуляции отработавших газов. Необходимость в них появится на поздних моделях карбюратора со штатной системой перепуска топлива.
Карбюратор К151С: ремонт, регулировка
Осуществляется несколько видов регулировок. Так, можно настроить холостой ход, уровень топлива в поплавковой камере, положение дроссельной и воздушной заслонок.
Уровень горючего изменяют при помощи подгибания поплавка. Параметр замеряют по специальной поверхности в поплавковой камере. Лучше доверить эту операцию профессиональным мастерам, но при необходимости это можно осуществить своими руками.
Для настройки холостого хода необходимо прогреть двигатель до его рабочей температуры. Далее открывают дроссельную заслонку и выкручивают регулировочные болты:
- винт количества с пружиной;
- винт качества.
Двигатель наберет обороты. Затем винты закручивают до момента, когда мотор станет работать нестабильно. Затем болтом количества увеличивают обороты до момента, пока двигатель станет работать ровно. Регулировочный механизм, отвечающий за качество, закручивают до упора. Что делают после этого?
Далее винт количеств подкручивают так, чтобы мотор стабильно работал на оборотах 700-800 в минуту. Если винт количества завернуть больше, то будут Если обороты высокие, их убавляют регулировкой положения дроссельной заслонки.
Регулировка карбюратора К-151
Процедура регулировки не представляет особой сложности, но при отсутствии опыта лучше изучить регулировку карбюратора К-151 на видео:
Старая советская школа построения карбюраторов обеспечивает выполнение ремонта и регулировки К-151 или К-151Е с помощью простой или крестовидной отвертки.
Контроль уровня разбалансировки поплавковой камеры К-151
Для нормальной работы необходим правильно функционирующий клапан, обеспечивающий компенсацию давления воздуха в поплавковой камере. Если возникают проблемы с работой балансировочного клапана, резко подпрыгивает расход топлива, и регулировать его бесполезно. При этом щелчок привода отнюдь не обозначает балансировку давления, перед ремонтом лучше проверить заменой на заведомо исправный вариант. Для дальнейших регулировок К-151 следует предварительно уточнить и отрегулировать уровень топлива в поплавковой камере.
Устанавливаем холостой ход К-151
Несложную процедуру установки холостых оборотов проводим в следующем порядке:
- прогреваем мотор до рабочей температуры;
- отверткой выводим по тахометру положение холостых оборотов 550-650 (для трехлитрового 700-750). большой винт легко увидеть на задней стенке карбюратора;
- винтом установки состава топливовоздушной смеси выводим – выворачиваем максимальные обороты мотора;
- поднимаем винтом регулировки холостого хода обороты ХХ на сотню больше, чем необходимо;
- винтом качества смеси ставим необходимые обороты холостого хода К-151.
Проверяем результат. На оборотах 1400-1500 об/с резко отжимаем и закрываем дроссельную заслонку. Нормально, если обороты не упали ниже выставленного холостого хода. При этом не должно быть подергиваний в работе двигателя. На ходу при подгазовке и разгоне не должно быть провалов в тяге двигателя.
Важно! Проведенные процедуры имеют смысл только в случае полностью исправного и отрегулированного мотора
Поработаем с винтом положения дроссельной заслонки
В конструкции карбюратора для регулировки и ремонта используется упорный винт, который ограничивает крайнее положение заслонки. Вещь очень полезная, но есть нюанс. Винт имеет тенденцию к самозакручиванию, тем самым оставляет заслонку в подвешенном состоянии. Заслонка начинает тереться о стенки камеры и через определенный период времени подклинивает в крайнем положении.
Для предотвращения подобной ситуации после регулировки винт следует законтрить с помощью капельки краски.
Если у вас имеются неплохие слесарные навыки ремонта, желание «заточить» и отрегулировать карбюратор К-151 под свое авто, выбирайте К-151С. В противном случае подойдет старый, надежный К-126Г, или для машин с внедорожными свойствами с индексом ГУ.
- Устройство карбюратора, принцип работы
- Распределительный вал двигателя
- Микропроцессорная система зажигания для карбюраторных двигателей, на классику
- Черный выхлоп у дизельного двигателя и бензинового из глушителя
