Регулируем свет фар ваз 2110 своими руками правильно и по науке

Зачем автомобилю противотуманные фары?

Осветительные фары, огни габарита и предупредительные стоп-сигналы, составляющие оптическую систему, выполняют свои определённые функции по обнаружению машин на дорогах и управлению автомобилем в тёмное время суток. Вдобавок к ним на многих автомобилях устанавливаются и противотуманные фары.Правильный выбор и установка позволит использовать их не только в тумане, но и в других ситуациях. О том, какими должны быть эти фары, как их использовать по назначению, чем они отличаются от обычных осветительных приборов, знают далеко не все.

Большинство водителей убеждено, что эти фары должны обладать только жёлтыми стёклами или светофильтрами, хотя в Правилах оговаривается, что фильтры противотуманных фар могут быть окрашены в белый или жёлтый цвет. Они придерживаются мнения — жёлтый свет дальше распространяется в тумане, чем обычный. На самом деле цвет мало влияет на дальность распространения света в тумане.

В противотуманных фарах основную роль играет правильная направленность светового потока. Фара формирует широкий в горизонтальной плоскости и узкий в вертикальной плоскости световой поток, который располагается низко над поверхностью дороги и направлен вдоль неё. Известно, что туман редко достаёт до земли. Поэтому получается, что туман как бы подсвечивается фарами снизу.

При этом освещается дорога, а остальное пространство прячется в тени тумана. Таким образом, борьба с туманом осуществляется за счёт специального распределения светового потока. Жёлтый и белый свет имеют в своём спектре максимальную интенсивность световой энергии, по сравнению с которыми плотность энергии в красном, зелёном, синем, фиолетовом свете значительно меньше.

Даже самые правильно выставленные противотуманки дают видимость дороги в тумане не далее десяти метров. Но этого вполне достаточно, так как в тумане автомобили движутся на сверхмалых скоростях. Преимущество этих фар по сравнению с обычными заключается в том, что они освещают и обочину дороги, позволяя разглядеть боковую линию разметки на дорогах.

Включить их можно в процессе движения вместе с габаритными огнями. Некоторые водители устанавливают сзади красный фонарь, который горит ярче, чем стоп-сигнал и габаритные огни, и позволяет шофёру сзади идущего транспорта раньше заметить машину в тумане. Этот фонарь так же, как и дальний свет обычных фар, должен быть включен независимо от времени суток, если на дорогу опустился туман.

Задние красные противотуманные фары

Противотуманные фары можно использовать с пользой для безопасности движения не только в условиях тумана, но и при обычных условиях в тёмное время суток. Например, они исключительно полезны в темноте на узких горных серпантинах и извилистых лесных дорогах, когда требуется постоянно контролировать обочину. На таких дорогах рекомендуется включать «противотуманки» в паре с ближним светом основных фар. При этом улучшается видимость дороги и обочины. Правильное пользование имеющихся на автомобиле световых приборов позволит уверенно ориентироваться в сложных погодных условиях.

Изготовление элемента вручную

Для одного элемента оптики вам потребуются:

• контргайка;
• пара гаек с обточенными концами, чтобы зафиксировать болт в корпусе изделия;
• болт М8 длиной 6—10 см;
• корректорный корпус от прибора в рабочем состоянии.

С задней стороны корректорного корпуса просверлите отверстие для нормального движения в нем болта. Конструкция сядет ровно благодаря гайкам со сточенными гранями. Для дополнительной уверенности можете посадить гайки на эпоксидный клей.

Регулировка фар на ВАЗ-2110, как и на любом другом автомобиле, проводится для того, чтобы максимально эффективно осветить пространство и при этом не слепить встречных водителей. Это касается как ближнего, так и дальнего света. Десятка может укомплектовываться двумя типами оптики — немецкие блок-фары Bosch и отечественные фары завода Автосвет из города Киржач. Регулировка нужна как тем, так и другим фарам, чем мы сейчас и займёмся.

Причины плохого света фар

К этому надо стремиться

Искать причину нужно:

• Неисправная лампа.
• Грязное стекло.
• повреждённый или облупившийся отражатель.
• Недостаточное напряжение.
• Не отрегулированное направление потока света.

Замена тусклой лампы

Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.

Меняем лампу

Процедура начинается с отключения контактной колодки. Далее, нажимая на пружину крепления, снимается лампа с последующей заменой. Параллельно из блока отражателя удаляется конденсат. Наличие такового выводит осветительный прибор из строя. Удаление влаги производится через дренажный проток, после предварительной его очистки. Установка лампы, сборка ведется в обратном порядке.

Рекомендуем: Меняем прокладку под клапанной крышкой на Шевроле Лачетти: артикулы, советы и и герметик

Грязные фары и мутные стёкла

Грязные фары снижают освещенность дорог на 50 %! Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.

Яркость света автомобиля на 50%!зависит от состояния стекла фары

Не исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.

Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.

Замена стёкол в фаре

Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:

• Отсоединить аккумулятор, и снять блок-фару (см. «снятие фары на ВАЗ-2114»).

  Вид спереди, креплений фары

• Снять стекло с герметика, предварительно нагрев его бытовым тэном, если нет строительного.

  Отстегиваем защелки крепления и, срезав слой герметика, снимаем стекло

• Выкрутить лампу, снять дефектный отражатель, заменив новым. Свежий герметик наносится на обезжиренные торцы стекла и собранная фара монтируется на место.

  Собранную фару монтируем на место

Низкое напряжение на лампе

Низкое напряжение на клеммах фар может стать причиной слабого света

Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.

Искажённое положение фар

Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.

Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%!), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.

Два винта регулировки фар

На стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова. Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.

Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.

От чего зависит направление света фар ВАЗ-2110

Фара вазовской десятки и ее модификаций представляет собой пластиковый корпус с подвижно закрепленным на нем рефлекторами ближнего и дальнего света и установленными держателями ламп. За счет шарнирного крепления отражатель имеет возможность перемещаться внутри фары вверх-вниз и вправо-влево, обеспечивая правильное направление светового потока. Два держателя расположены в местах выхода из корпуса регулировочных винтов, а третий расположен на месте установки гидравлического корректора, в неисправностях которого и кроется большинство проблем с «плохим» светом фар автомобилей ВАЗ-2110. Как только в процессе эксплуатации в трубках корректора уменьшается количество жидкости, исполнительный цилиндр вдвигается в корпус и тянет за собой отражатель, изменяя тем самым направление светового пучка. Фары начинают светить вниз и не обеспечивают безопасного передвижения по дороге. Теперь самое время приступить к ремонту и регулировке. Неисправный корректор демонтируется или заменяется новым, а регулировки производятся штатными винтами, расположенными в верхней части корпуса фары.

Процесс регулировки

Чтобы повысить точность, следует дополнительно приготовить инструменты:

• строительный уровень;
• плотную ткань или картон;
• средство для мытья окон;
• перчатки;
• противооткатные башмаки;
• чистые салфетки.

Уровнем можно определить положение кузова и существенно повысить качество настройки. Перед корректировкой нужно помыть фару средством для окон и насухо протереть салфетками.

1. Установить машину на площадку. Расстояние от стены должно быть равно 5 метрам.
2. Уложить груз на место водителя или посадить на него помощника.
3. Покачать кузов для расслабления сайлентблоков и пружин.
4. Проверить уклон кузова уровнем.
5. Установить электрокорректор в нулевое положение.
6. На стене отметить центр машины вертикальной линией.
7. Нанести линии А и В на расстоянии 1108 мм.
8. Начертить отметку высоты в 60 см горизонтальным пунктиром.
9. Отступить от основного горизонтального обозначения на 75 мм вниз и провести жирную линию.

Четкие отметки на стене увеличат точность фар в процессе работ.

Для корректировки пучка нельзя использовать гидрокорректор: он должен находиться на отметке 0. Все настройки проводятся вручную, специальными винтами, встроенными в корпус фары.

Поднять фары на ВАЗ можно с помощью винта, который находится около радиаторной решетки. Чтобы повернуть рефлектор влево или вправо, крутят пластиковую рукоятку, которая расположена около крыла.

Если винт идет туго, то нужно выкрутить его до упора, нанести каплю масла и закрутить обратно. При повороте ручек нельзя прикладывать силу: это приведет к поломке рефлектора или нарушит угол штока.

• заглушить двигатель ВАЗа;
• включить свет;
• накрыть одну фару картоном;
• с помощью ручек выставить пучок фар по схеме;
• откорректировать второй фонарь ВАЗа.

При правильной корректировке светотеневая линия должна совпадать с основной горизонтальной отметкой, а места перехода линии в галку – упираться в точки А и В. Регулировка считается оконченной, если фары светят в соответствии графиком и не дают засветок за пределы отметок.

По времени одна фара регулируется 10-15 минут в зависимости от опыта водителя. Процедура не требует особых навыков и сложного инструмента.

Регулировка противотуманок

Как выполняется регулировка противотуманных фар? Вручную настройка оптимального света осуществляется методом вращения. То есть, нужно повернуть в вертикальной плоскости и по горизонтали оптический элемент автомобильных фар.

Заранее нужно ослабить болты, при помощи которых фары крепятся к бамперу. Очень удобно выполнять настройку фар-противотуманок, используя современные, специально предназначенные для этого приборы. Ну а если специального оборудования нет, поступайте следующим образом:

1. Поставьте машину с нагрузкой (на водительском сидении – человек или мешки с песком, имеющие вес, аналогичный вашему) напротив ровной стены, примерное расстояние около 5 метров.
2. Сделайте разметку.
3. Непременно проверьте, чтобы давление в шинах было нормальным. Также не забудьте немного качнуть автомобиль сбоку – это требуется, чтобы пружины автомобильной подвески вернулись в нормальное положение.
4. Включаем фары, смотрим на направление света, по ходу производя настройку. Закрываем одну из фар картонкой – другую в то же время мы регулируем. Ну и затем – все наоборот.
5. Смотрим, чтобы верх светового пятна находился на сантиметр ниже места, где на экран спроецированы центральные точки ваших противотуманок.

Как правило, настройка вручную выполняется довольно быстро, но если у вас есть возможность применять специальное оборудование – обязательно воспользуйтесь этой возможностью!

Осуществление разметки

Регулировка ПТФ или фар головного света – процесс ответственный, но не настолько сложный, как может показаться на первый взгляд. Для начала следует подъехать к стене на расстояние примерно 2 метра и пометить на стене центр осей фарных ламп. Затем надо отъехать на расстояние примерно 7,5 м.

Точки, обозначающие центр каждой из ваших фарных ламп, нужно соединить линией. Далее эту горизонтальную линию дополните вертикальной: она будет соединяться с точкой-обозначением центральной части вашей машины. Также нужна будет еще дополнительная линия разметки. Она будет проходить параллельно линии, которая соединяет центральные точки ваших фарных ламп. Эту дополнительную линию нужно расположить ниже, на расстоянии примерно 6-7 сантиметров.

Разметка стены завершена, пришло время перейти к самому этапу настройки. Включите ближний свет. Нужен правильный пучок света – постепенно и аккуратно подкручивайте винты регулировки. Их можно найти под капотом легкового авто, с задней стороны фар. В идеале свет расположится ниже, чем точка на стене, обозначающая центр ваших фарных ламп. Подобным несложным способом может быть осуществлена настройка фарных ламп со светом совмещенным (тоесть, «ближний-дальний»).

Если «дальний-ближний» раздельны, то настраивать свет вам предстоит отдельно, по разнящимся схемам. Соответственно, и разметка окажется несколько иной. Хотя, регулировка фар ближнего света будет производиться по той методике, что была описана выше. Если выполняется регулировка дальнего света фар, вам нужно добиться, чтобы пучок света попадал именно на центр разметки. Однако следует сказать о том, что вручную, даже при самой тщательной регулировке, результат будет все-таки немного уступать настройке фар с применением специального оборудования.

На этом видео наглядно показан весь процесс регулировки фар:

https://youtube.com/watch?v=E0744IgpQfI

Подготовительные работы

Правильно выставить рефлектор ВАЗ 2110 можно несколькими способами:

1. На станции технического обслуживания с помощью специального прибора.
2. Самостоятельно по схеме, рекомендованной в инструкции по эксплуатации ВАЗ.

Чтобы отрегулировать свет фар в автосервисе, нужно заплатить не менее 1000-2000 рублей за работу. При самостоятельной работе можно добиться хорошего результата и сохранить деньги.

Для начала нужно найти ровную площадку и стену. В качестве поверхности подойдут ворота от гаража, забор, небольшое здание. Схема регулировки фар наносится с помощью мела или маркера. Данные по высоте и расстояние между точками отмеряются рулеткой и являются основными в процессе корректировки фонарей ВАЗ.

Для получения максимальной точности в корректировке угла нужно подготовить машину:

1. Помыть кузов на мойке.
2. Накачать колеса в соответствии с указаниями на стойке водителя или двери.
3. Очистить багажный отсек от лишнего груза и уложить запасное колесо, а также баллонный ключ и домкрат.
4. Наполнить полный бак топливом.
5. Взять с собой помощника или дополнительный груз весом в 50-70 килограммов.
6. Приготовить необходимые инструменты.

При постановке ВАЗа на ровную площадку стоит использовать подкладки под колеса или специальные башмаки. Установка ручного тормоза изменяет угол кузова и негативно сказывается на корректировке оптики.

Проблемы с освещением

Если освещение дороги фарами ухудшилось, то вначале следует определить причину такой неисправности. Возможно, что регулировка фар не понадобится. Сначала необходимо аккуратно помыть линзу прибора. Вполне может быть, что причина банальна — загрязнение. Для того чтобы не приходилось постоянно мыть осветительные приборы, рекомендуется смонтировать омыватель. Установка устройства не вызывает проблем, а рабочая жидкость на него подается из омывателя лобового стекла.

Далее следует проверить целостность линзы. Если обнаруживаются мелкие трещинки, повреждения от попадания небольших камней или другие дефекты, то это может приводить к рассеиванию светового потока. Линзу необходимо заменить. Причиной ненормальной работы фар могут стать и дефекты на поверхности отражателя.

Возможно, по различным причинам (например, брак) начал разрушаться светоотражающий материал, что не позволяет создать нужную концентрацию пучка света. Такой отражатель необходимо срочно заменить. Наконец, сам световой элемент перестал удовлетворять желаниям водителя.

Установка галогеновой лампочки вместо обычной позволит значительно усилить освещение.

Подготовительные работы

Правильно выставить рефлектор ВАЗ 2110 можно несколькими способами:

1. На станции технического обслуживания с помощью специального прибора.
2. Самостоятельно по схеме, рекомендованной в инструкции по эксплуатации ВАЗ.

Чтобы отрегулировать свет фар в автосервисе, нужно заплатить не менее 1000-2000 рублей за работу. При самостоятельной работе можно добиться хорошего результата и сохранить деньги.

Для начала нужно найти ровную площадку и стену. В качестве поверхности подойдут ворота от гаража, забор, небольшое здание. Схема регулировки фар наносится с помощью мела или маркера. Данные по высоте и расстояние между точками отмеряются рулеткой и являются основными в процессе корректировки фонарей ВАЗ.

Для получения максимальной точности в корректировке угла нужно подготовить машину:

1. Помыть кузов на мойке.
2. Накачать колеса в соответствии с указаниями на стойке водителя или двери.
3. Очистить багажный отсек от лишнего груза и уложить запасное колесо, а также баллонный ключ и домкрат.
4. Наполнить полный бак топливом.
5. Взять с собой помощника или дополнительный груз весом в 50-70 килограммов.
6. Приготовить необходимые инструменты.

Как регулируются фары на ВАЗ-2110: советы

Многие обладатели данной марки неоднократно сталкивались с проблемой неправильной работы фар. Из-за этого ухудшается видимость в плохих условиях либо же ночью. Если автолюбитель разбирается в особенностях своей машины, он знает, как самому отрегулировать фары на ВАЗ-2110. В этой процедуре нет ничего сверх сложного. При четком соблюдении всех правил фары будут работать на высшем уровне и проблем с видимостью у владельца не возникнет. Отрегулированный свет фар гарантирует отличную видимость, в результате чего снижается риск аварии. Именно поэтому при первых же признаках некачественной работы оптической системы автомобиля нужно сразу приступать к работам по улучшению светового потока. Это можно сделать такими способами:

• обратиться к мастеру, который отрегулирует работу;
• приобрести специальное устройство для регулировки светового потока;
• выполнить эту работу самостоятельно.

Некоторые считают, что без специальных знаний и навыков фары не отрегулировать. Однако это вовсе не так. Данную работу можно выполнить собственноручно, сэкономив при этом средства, которые пришлось бы отдать мастеру, и время, затраченное на ожидание визита специалиста. Как самому отрегулировать фары на ВАЗ-2110? Для того чтобы это сделать, нужно знать некоторые правила. Итак, начинается процедура с таких этапов:

1. Сначала необходимо выполнить разметку по схемам на стене.
2. После этого переходим к разметке расположения ламп.
3. Далее осуществляем настройку света.

Необходимо понимать, что направление светового потока зависит от следующих факторов:

• давления шин машины;
• исправности пружин;
• нагрузки на распределение подвески.

Очень важно, чтобы все составляющие автомобиля были исправны, иначе фары будут светиться под неправильным углом. Непосредственно регулирование фар включает в себя выполнение таких мер, как:

Непосредственно регулирование фар включает в себя выполнение таких мер, как:

Для начала необходима ровная стена, которую нужно разместить напротив машины

Расстояние между объектами должно быть не менее 7 метров.
После этого надо подготовить мел и клейкую бумагу, которые пригодятся для осуществления разметки.
Перед настройкой важно очень тщательно разметить поверхность исходя из параметров авто.. https://www.youtube.com/embed/umaIofR1gcA

Нюансы отечественных авто

Владельцы современных иномарок во многом счастливые люди. Разумеется, их машины «напичканы» электроникой, автоматикой, потому огромная часть настроек выполняется автомобилем автоматически, либо с помощью компьютера.

Регулировочные винты

Отечественные автомобили, в том числе и ВАЗ 2110, этих преимуществ лишены. Корректировку света приходится выполнять вручную. Если этого не сделать, проблем избежать будет сложно.

Откровенно говоря, настройки все же лучше выполнять на специализированных станциях технического обслуживания. Но если у вас нет на это денег, либо услуги автосервиса слишком дорогие для вашего бюджета? В той ситуации можно прибегнуть к помощи собственных рук, а также пары рук товарища. Без помощника вам будет не обойтись.

Снятие и замена

Снимаем минусовой вывод АКБ. Нажав на фиксатор, поворачиваем гидрокорректор к себе, вынимаем. Сняв уплотнительное кольцо в корпусе фары, установив на его место новое, вставляем в него электрокорректор. Точно так же вынимаем гидрокорректор другой фары и заменяем его на электрокорректор.

Уже в салоне отсоединяем переключатель, к которому подключен гидрокорректор, присоединяем с помощью проводов электрокорректор.

Таким образом, новый корректор установлен и сможет выполнять свои обязанности на ВАЗ 2110 более четко. Практически все, кто поменял гидрокорректор на электрокорректор довольны его работой больше, чем предыдущим корректором, который ведет себя более «нежно», часто непредсказуемо.

Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.

Регулировка фар

Чтобы не создавать проблемы себе и другим участникам дорожного движения, необходимо обязательно выполнить регулировку. Такая необходимость возникает при замене фонарей, либо после длительной эксплуатации автомобиля, у которого из-за вибраций и неровностей на дороге нарушается геометрия свечения головной оптики.

Как правильно отрегулировать фары, не снимая их?

Автомобильные фары регулируются без снятия с автомобиля. Для настройки применяется специальный стенд, с индивидуальной разметкой для каждой модели. Для самостоятельной корректировки применяется переносной шаблон из фанеры или нарисованный на стене. В условиях автосервиса используются специальные регулируемые приборы, обеспечивающие повышенную точность измерения.

Процедура регулировки в гаражных условиях состоит из этапов:

1. Нанесение шаблона разметки на стене или установка готового.
2. Обозначение точек центров ламп.
3. Непосредственно регулировка света.

Для регулировки пучка света используются два регулятора, установленных сзади корпуса. Ближний к поворотнику отвечает за изменение направления по вертикали, второй — по горизонтали. Доступ к регуляторам свободный и не перекрывается агрегатами моторного отсека.

Подготовительные работы перед корректировкой без разборки

Требования перед началом регулировки:

1. Вымыть внешнюю поверхность фар. На стекле не должно быть налетов пыли, остатков насекомых или замасливаний.
2. Проверить работу корректирующего устройства, которое может иметь гидравлический или электрический привод.
3. Провести визуальный осмотр стекла рассеивателя. При обнаружении помутнений или царапин рекомендуется провести полировку. Выполнять процедуру лучше в специализированном сервисе, обладающем инструментами и материалами.
4. Проконтролировать внешнее состояние линз и поверхностей отражателей. При наличии отслоений, трещин, выкрашиваний придется заменить деталь или фару.
5. Рекомендуется провести замену ламп ближнего и дальнего света, особенно в случаях, когда источники света эксплуатируются длительное время. Не следует устанавливать в фары лампы повышенной мощности, поскольку они вызывают перегрев и разрушение узла.
6. Проанализировать технические требования к регулировке. Довести загрузку автомобиля до требуемого уровня, выставить соответствующее давление в шинах.

Основной сложностью при самостоятельной регулировке фар является поиск ровной площадки, позволяющей свободно разместить автомобиль и контрольный экран.

Алгоритм действий при настройке

Инструкция по регулировке фар своими руками:

1. Установить ВАЗ 2110 на ровной площадке на дистанции 5 м от установленного измерительного шаблона. Между машиной и шаблоном должен быть прямой угол.
2. Догрузить сидение водителя балластом весом 75 кг. Зачастую на месте водителя располагается помощник.
3. Качнуть автомобиль за переднее крыло для установки амортизаторов и пружин подвески в рабочее положение.
4. Нанести на шаблоне или стене вертикальную линию, соответствующую оси автомобиля (на схеме обозначена как «О»).
5. Провести параллельные линии А и В, соответствующие центрам ламп. Расстояние между центрами составляет 1108 мм.
6. Отбить две горизонтали. Обозначенная на схеме цифрой 1 линия расположена на расстоянии 600 мм от пола и соответствует центру фар. Линия 2, размещена на 75 ниже и служит для отображения центра светового пятна фары.

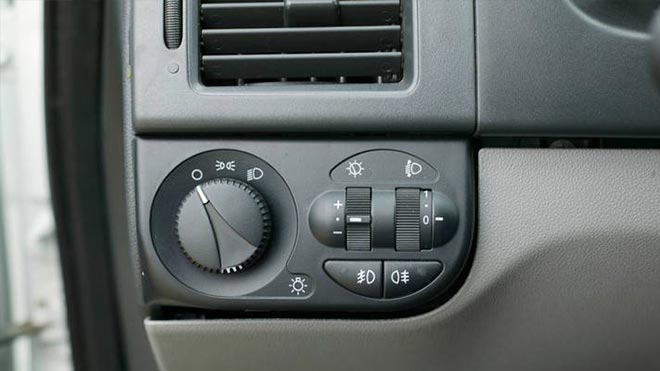

7. Повернуть регулятор гидравлического корректора фар в положение, соответствующее минимальной загрузке.
8. Открыть капот.
9. Закрыть одну из фар плотным материалом, например, куском картона.
10. Вращением регулировочных стержней выставить пучок света на открытой фаре. Верхний предел светового пятна должен лежать на линии 2. Точка соединения горизонтального и наклонного сегмента светового пятна совпадает с точкой Е.
11. Провести аналогичную процедуру с другой фарой.

Визуализация процесса настройки

Если в процессе регулировки фар на ВАЗ 2110 не удается вывести пучок в заданные параметры, то необходимо демонтировать устройство освещения для ремонта или замены.

Регулировка без разборки

Чтобы не разбирать оптику, можете отрегулировать комплектующую следующим образом:

• установите до щелчка шарик в пластмассу без снятия стекла. Это делается через дырки с обратной стороны оптики, предназначающиеся для демонтажа ламп;
• просверлите отверстие в верхней части элемента оптики. Оно должно располагаться напротив защелки из пластика. Вставьте туда отвертку и зафиксируйте цангу на регулировочный шарик. После работы отверстие заклейте;
• на каждый демонтированный корректорный узел возьмите по петле от навесного шкафа — металлической полосе, достигающей в длину 5—6 см. Навес заводится в отверстие на винте регулирования и сдвигается таким образом, чтобы прорезь была в узкой части навеса.

https://youtube.com/watch?v=A5V9S6oN9tw

Ручное регулирование фар автомобиля

При регулировке и ремонте фар потребуются следующие инструменты:

Схема разметки для ручной регулировки фар

Если все-таки без настройки не обойтись, то начинать следует с ручной регулировки фар. Для ее проведения необходимо выполнить подготовку. Сначала придется отыскать ровную стену, на которой можно провести разметку. Автомобиль надо поставить перед этой стеной на расстояние в 5 м. Площадка, на которой размещен автомобиль, должна быть ровной и горизонтальной. Машина устанавливается перпендикулярно стене.

Далее следует устранить все факторы, которые могут помешать правильной регулировке фар. Чтобы автомобиль стоял ровно, надо проверить равенство давления в шинах и, если необходимо, то подкачать их. При этом давление должно соответствовать паспортной величине для ВАЗ 2110. На место водителя в салоне устанавливается груз весом порядка 75 кг (можно посадить помощника), а корректор фар ВАЗ переводится в положение 1.

Схема проведения ручной регулировки фар приведена на рис. 3. На стене следует начертить вертикальные линии: 0 — соответствует центру машины, А и В — соответствуют центру фар. Точки Е на схеме указывают центры осветительных элементов. На высоте 60 см от земли проводится горизонталь 1, определяющая высоту до центра фары, и горизонталь 2, размещенная на 75 мм ниже линии 1 и соответствующая правильному расположению центра светового пятна от фары.

Регулировка освещения в механическом режиме производится с помощью гидрокорректора фар. Это устройство должно стабилизировать световой поток при изменении положения автомобиля или его усадки под нагрузкой. Гидрокорректор фар ВАЗ представляет собой неразъемную систему, поэтому ремонт невозможен. Его придется заменить новым устройством. Замена гидрокорректора фар производится следующим образом.

Первоначально необходимо отделить хомуты, фиксирующие гидравлические трубки, на кузове машины. Отсоединяется ручка управления, расположенная на приборной панели, путем простого вытягивания вручную. Через отверстие вынимается рабочий цилиндр и трубка, для чего отклоняется в сторону емкость с тосолом. Со стороны салона автомобиля откручивается главный цилиндр при помощи торцевого ключа.

Неисправность в системе освещения — очень опасный дефект, который может привести к большим неприятностям. Регулировку фар лучше всего проводить на СТО, но при необходимости ее можно выполнить и самостоятельно. В любом случае ездить на ВАЗ 2110 при неправильном потоке света нельзя.

Регулировка фар для ВАЗ 2110

обязательно (и тщательно!) вымойте лампы

После того как вы помыли фары, внимательно осмотрите их поверхность. Нашли дефекты – трещинки или сколы? Регулировка вряд ли поможет: вам нужно сначала заменить стекла фар на новые. Также при наличии дефектов следует заменить и отражатель. Как еще усилить поток света? Установите на автомобиль ксеноновые или галогеновые лампы, их использование очень эффективно.

Регулировка фар ВАЗ 2110 выполняется вот таким способом:

• найдите большую по размерам площадку с ровной и достаточно высокой стеной;
• поставьте машину на расстоянии в 5 м. от стены;
• попросите кого-то посидеть за рулем: вес помощника должен быть примерно таким же, как и ваш;
• начертите линии, которые будут проходить через центральные точки автофар, симметрично к осевой линии автомобиля;
• дополнительные линии будут проходить: первая – там, где находится центр фар (замер следует делать от пола), и вторая – на 6 сантиметров ниже первой линии;
• включите ближний свет одной из авто фар, вторую закройте картоном. Проверьте, чтобы свет фар соответствовал размеченным линиям и точкам. У вас все совпадает? Значит, регулировка прошла успешно, а если нет, повторите все сначала.

Видео о том, как улучшить свет фар на ВАЗ 2110:

Если руль наклонен в одну из сторон, значит требуется отрегулировать оси. Развал схождение — что это и зачем его регулировать? Ответ в нашей статье.

Перед тем, как залить охлаждающую жидкость, лучше узнать, что больше подойдет вашей машине — тосол или антифриз?

Несколько советов по отогреву двигателя в мороз можно найти здесь /tehobsluzhivanie/alert/kak-otogret-mashinu.html Реально ли отогреть машину за 5 минут?

Проведение регулировки светового потока

Для того чтобы автомобилем ВАЗ 2110 было комфортно управлять должны быть соблюдены все правила правильной световой подачи, чтобы не ослеплять водителей, едущих навстречу. На корпусе блок-фары находятся специальные винты, с помощью которых происходит регулировка подачи света.

При повороте левого винта угол наклона оптики меняется по вертикали, соответственно, поворот правого винта осуществляет смену оптики по горизонтали.

Для правильного выставления светового потока от земли до центра фар проводится горизонтальная линия и ниже ее на 65 см еще одна такая же горизонтальная линия. После всей проведенной подготовки можно приступать непосредственно к регулировке:

• правая фара автомобиля закрывается картонной бумагой и включается ближний свет;
• при помощи регулировочных винтов устанавливается центр пучка света левой фары, что аналогично делается и с правой.

https://youtube.com/watch?v=E0744IgpQfI

Типы ламп

Для ВАЗ 2110 производителем предусмотрена установка только одного типа ламп — галогеновых. Конструктивно они представляют собою стеклянный баллон, заполненный газообразным йодом или бромом (эти химические элементы относятся к группе галогенов, отсюда и название ламп). Газ в баллоне под давлением, это гарантирует от попадания внутрь воздуха и досрочного выхода лампы из строя. Свет излучается металлической спиралью из вольфрама. В настоящее время данный тип ламп считается морально устаревшим.

Подробно ознакомиться с применяемыми типами ламп и их характеристиками можно в приводимой ниже таблице.
