Возможные причины неисправности

Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.

Если же замена лампы не дала результатов, то неисправности могут быть следующие:

• Окислились или подгорели контакты в колодке ;
• Перегорел предохранитель ;
• Вышло из строя реле ;
• Неисправен выключатель ;
• В цепи произошел обрыв .

Ниже подробней рассмотрим, как диагностировать и устранить неисправность.

Замена лампочки

Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту H4, т.е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.

Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.

Совет! Менять лампочки желательно одновременно в двух фарах, так как срок эксплуатации у них примерно одинаковый. Кроме того, разные модели ламп могут отличаться свечением.

Инструкция по выполнению этой работы выглядит так:

Прежде всего нужно плоской отверткой демонтировать пластиковую панель, которая обрамляет фары.

• Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.
• Далее нужно слегка провернуть металлический обруч, и демонтировать его.

Теперь можно своими руками вытащить фару и отсоединить ее от колодки

На этом этапе необходимо обратить внимание на контакты разъема. При необходимости их нужно зачистить.
Затем нужно отстегнуть фиксатор, и извлечь лампочку.
Далее работа выполняется в обратном порядке – устанавливается новая лампа, которая прижимается фиксатором, и к контактам подключается колодка

Фару в сборе нужно установить на место и зафиксировать обручем. В завершение работы вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.

Обратите внимание! В процессе замены лампы нельзя касаться пальцами ее стеклянной колбы, иначе она может быстро перегореть. Если вы взялись все же за стекло, поверхность надо протереть смоченной в спирту ваткой

На этом процесс замены лампочки завершен.

Замена предохранителей

Если после замены лампочки все равно не горит фара ближнего света на 2106, следует проверить предохранители. Находятся они под панелью приборов.

В данном случае надо обратить внимание на два предохранителя:

• №5 – защищает от короткого замыкания левую фару;
• №6 – защищает правую фару.

Надо сказать, что зачастую не работает ближний свет на ВАЗ 2106 по причине отгибания контактов предохранителя или их окисления. В таком случае их нужно подогнуть и зачистить. Если же защищающий элемент расплавился, его необходимо заменить.

Обратите внимание! Контакты в блоке предохранителей нельзя замыкать напрямую, так как защищающий элемент мог перегореть по причине выхода из строя электрооборудования, соответственно, это может привести к более серьезным поломкам или даже возгоранию проводки ВАЗ

Устранение других неисправностей

Если не горит ближний свет на ВАЗ 2106, то для обнаружения неисправности понадобится мультиметр, чтобы прозвонить проводку, или хотя бы контрольная лампочка. Проверять цепь и оборудование следует по схеме, которая приведена ниже.

Надо сказать, что нередко выходит из строя реле дальнего и ближнего света на ВАЗ 2106, которые обозначены на схеме под номером 6 и 4.

Поэтому начинать проверку можно с них.

Обратите внимание! Реле включения ближнего света фар на ваз 2106 взаимозаменяемо с реле дальнего освещения, так эти устройства однотипные

• Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.
• Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.

Вот, собственно, и все причины, по которым может не работать наружное освещение на «шестерке».

Совет! Многие автовладельцы интересуются – как улучшить ближний свет на ВАЗ 2106 , который мало кого устраивает? Проблему можно решить довольно просто – подключить ближнее освещение во второй фаре. Дело в том, что в этом приборе также установлена двухнитевая лампа, однако, третий контакт не подключен к цепи.

Как отрегулировать свет фар на ВАЗ 2103, ВАЗ 2106?

Примечание! Перед тем как начать регулировку, обязательно дождитесь тёмного времени суток, или же если нет такой возможности тогда произведите регулировку фар в каком либо тёмном помещёнии, допустим в гараже, но при этом автомобиль должен будет стоять только лишь ровно, а на месте водительского кресла должен сидеть человек вес которого составляет около 75 кг и при регулировки давление в колёсах так же должно быть приведено в норму!

Регулировка: 1) Для того чтобы отрегулировать передние фары, подумайте сперва с каких именно фар вы начнёте свою регулировку, с внутренних (нижний-верхний рисунок) или же с наружных (нижний-нижний рисунок).

2) Допустим с фарами вы разобрались, после чего на каком либо сооружении начертите обычным мелом вот такую вот схему для регулировки наружных фар:

Или же вот такую вот, для регулировки внутренних фар:

Примечание! Координаты на данных схемах: цифра 1 – это горизонтальная линяя которая соответствует центру фар. 2, 3- это линия которая проходит через центры световых пятен. А и В, С и Е так же вертикальные линии которые соответствуют центрам света фар. А буква О – это осевая линия!

3) Затем сядьте в автомобиль и поставьте его на ровную поверхность, отъехав при этом на 5 метров от данной схемы на автомобиле.

Примечание! Помните что стана у сооружения должна быть ровная и тем самым автомобиль должен будет стоять строго перпендикулярно к данной стене!

4) Теперь снимите со своего автомобиля облицовку, которая закрывает передние фары. (О том как снять облицовку, см. в статье под названием: «Замена передних фар», пункт 3)

5) Следом когда облицовка будет снята, закройте плотной материей темного цвета ту сторону фар которую вы пока не планируете регулировать.

6) Затем включите ближний свет на вашем автомобиле и посмотрите как у вас светит правая наружная фара, если будет нужно то в таком случае отрегулируйте её… (Продолжение в пункте 7)

7) Для регулировки данной фары, возьмите в руку отвёртку и ей повращайте регулировочные винты фары, и тем самым отрегулируйте направление света данной фары.

Примечание! При регулировки всегда пытайтесь регулировать фару сперва в одной плоскости, а только уже после этой регулировки беритесь за другую плоскость на которую падает свет фар, например сперва отрегулируйте фары по горизонтали относительно схема, а затем по вертикали, благодаря такой регулировки фары можно быстрее и более точно отрегулировать!

Если наружные фары будут отрегулированы правильно, то обратите своё внимание ещё раз на схему, а особое внимание на линию 2, с которой обязательно должна совпадать верхняя граница световых пятен наружных фар! (Всегда помните, для того чтобы регулировка была более правильной, регулируйте обе наружные фары сразу, а не сперва наружную потом внутреннюю и т.д. Всегда регулировка фар осуществляется вместе). А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

Регулировочные винты наружной и внутренней фары указаны на фото которое приведено чуть ниже:

Примечание! При помощи винта 1 – фара регулируется в горизонтальном направлении, а при помощи винта 2 в вертикальном. А если говорить о наружной фаре, то здесь за вертикальную регулировку отвечает регулировочный винт 3, а за горизонтальную винт 4!

8) Теперь перейдите к регулировки внутренних фар, и таким же образом отрегулируйте их.

9) Далее возьмите тряпку и если будет надо тогда закройте ей наружную фару, после чего включите дальний свет и проверьте регулировку внутренней фары которую вы только что отрегулировали.

Примечание! Если будет надо тогда отрегулируйте при помощи отвёртки направление светового пучка, начиная сперва с одной плоски а затем плавно переходя к регулировки другой!

При правильно отрегулированных внутренних фарах, световые пятна а именно их центральная часть должна находиться на пересекающей линии 3, а пересекаться эта линия должна с линиями С и Е!

10) И в завершение выключите фары и после чего установите облицовку фар на своё место.

Дополнительный видео-ролик: Если вам интересно, то просмотрите приведённый чуть ниже видео-ролик, где регулировка фар осуществляется на специальном стенде:

Сегодня мы расскажем, как самостоятельно провести регулировку света фар, не прибегая к услугам СТО.

Тюнинг приборной панели и торпедо Ваз 2107

Тюнинг приборной панели ВАЗ 2107 автовладельцы зачастую делают своими руками. Приборная панель и торпеда ВАЗ 2107 — первое, что бросается в глаза при посадке в салон. Именно они определяют визуальное восприятие автомобиля.

Разнообразные способы доработки и улучшения эксплуатационных и эстетических качеств торпедо и приборной панели используются как по отдельности, так и комбинированно. Обычно производятся такие доработки стандартных элементов:

1. Установка регулируемой светодиодной подсветки приборной панели. В результате можно добиться не только более качественного освещения панели, но и заставить ее светиться необычным цветом, чтобы подчеркнуть индивидуальность автомобиля.
2. Установка светодиодной подсветки стрелок приборов. Это не сложная, но достаточно трудоемкая работа. Но результат того стоит.
3. Замена шкалы и стрелок приборов на более красивые. Для этой цели можно приобрести готовые детали или изготовить (нарисовать) самому.
4. Установка готовой тюнингованной панели приборов или торпедо и панели приборов с другого автомобиля.
5. Обшивка стандартной торпеды ВАЗ 2107 тканью или карбоном. Кроме яркого оригинального вида, такая модернизация позволяет омолодить старые, пострадавшие от времени, элементы салона (обтянуть тканью или карбоном можно также дверную обшивку, заднюю полку, консоль).

Принципиальные схемы электрооборудования на ВАЗ 2107 1982+ г.в., для всех автовладельцев. Некогда «шестерка»- считалась престижнее, чем ВАЗ-2103, так и ВАЗ-2107 Жигули/Lada 1500SL/Lada Riva («семерка«), выпускаемая с 1982 года, по сравнению с «пятеркой» была эксклюзивом в себе. С другой стороны, конструкторы вполне оправданно спроектировали на базе сугубо «утилитарного вида» дешевой в производстве малолитражки ее «люксовый» вариант. Отличия заметны уже во внешности: иное решение передней части капота с выштамповкой под металлическую хромированную решетку радиатора (под которой прекрасно ржавеет капот), новые задние блок-фонари. Внутри же машина вполне соответствовала тогдашним представлениям о современной эстетике (начала 1980-х): «безбликовая» панель приборов с тахометром, дополнительными сервисными датчиками и приборами. Анатомические сиденья при улучшенном качестве отделки на фоне однотипного ВАЗ-2105 выглядят более солидно: спинки передних выполнены зацело с подголовниками, в спинке заднего имеется специальный раскладывающийся подлокотник. Но за такое оснащение продавцы (а раньше государство) запрашивают большую сумму, чем даже за классический ВАЗ-2106 или переднеприводный трехдверный хэтчбек ВАЗ-2108. У «семерки» улучшена пассивная безопасность, хороший круговой обзор, ограничиваемый, правда, задними стойками и высокими спинками сидений, но достоинства динамичных двигателей сводят на нет плохая сборка и отсутствие антикоррозийного покрытия кузова. Удручает также бич всех заднеприводных «Жигулей» — высокая погрузочная высота багажника, проблемы с блоком двигателя, обрывы ремней распредвала и непротянутые болтовые соединения автомобилей, выпущенных в период с 1990 по 1996 год.

Схема соединений монтажного блока на ВАЗ 2107

Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар; Р3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Характерные неисправности фар и методы их устранения

В ходе эксплуатации фара автомобиля так или иначе подвергается механическим повреждениям и воздействию атмосферных факторов, поэтому через определённое время работы может потребоваться её ремонт или реставрация.

Замена стекла

Чтобы демонтировать фару ВАЗ-2107, потребуется рожковый ключ на 8 и крестообразная отвёртка. Последовательность действий при снятии фары следующая:

1. Под капотом следует отыскать питающие штекеры ламп и гидрокорректора и отсоединить их.

На лицевой стороне фары необходимо открутить три болта крестообразной отвёрткой.

При откручивании одного из болтов с обратной стороны потребуется зафиксировать ключом на 8 ответную гайку.

Извлечь фару из ниши.

Стёкла крепятся к корпусу фары с помощью герметика. Если необходимо заменить стекло, место стыковки следует зачистить от старого герметика, обезжирить и нанести новый герметизирующий слой. Затем приложить стекло и зафиксировать его малярным скотчем. Через 24 часа фару можно устанавливать на место.

Видео: замена стекла фары ВАЗ-2107

Замена ламп

Чтобы заменить перегоревшую лампу дальнего-ближнего света фары ВАЗ-2107, необходимо:

1. Отсоединить отрицательную клемму аккумулятора.
2. Снять крышку блока фары, повернув её против часовой стрелки.

Отсоединить питающую колодку от лампы.

Извлечь пружинный фиксатор из пазов патрона.

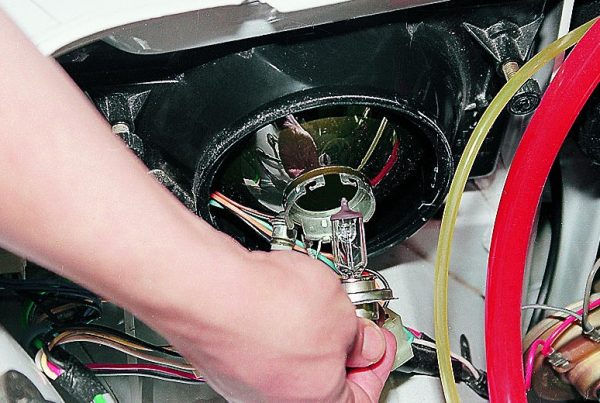

Вынуть лампу из блок-фары.

Установить новую лампу в обратном порядке.

Выполняя работы по замене ламп, следует помнить, что, касаясь руками колбы лампы, мы замасливаем её, а это может привести к преждевременному выходу лампы из строя.

Замена ламп габаритного света и указателей поворотов, как правило, затруднений не вызывает: для этого необходимо извлечь соответствующий патрон из рефлектора и вынуть лампу, вращая её против часовой стрелки.

Видео: замена основной и габаритной лампы на ВАЗ-2107

Очистка стёкол

Если стёкла фары утратили прозрачность, можно попытаться восстановить их внешний вид и светопропускную способность, обратившись к специалистам СТО или выполнив реставрацию оптики самостоятельно. Для этого автовладельцу потребуются:

• наждачная бумага разной зернистости;
• абразивная и неабразивная паста;
• малярный скотч;
• ветошь;
• шлифовальная машина или болгарка со шлифовальным кругом.

Работы по восстановлению стёкол выполняются в такой последовательности:

1. Фара обклеивается по периметру малярным скотчем или плёнкой, чтобы при выполнении работ не повредить лакокрасочное покрытие кузова.
2. Поверхность стекла обрабатывается наждачной бумагой, начиная с более крупной, заканчивая мелкозернистой. Если шлифовка выполняется механизированным способом, поверхность следует периодически смачивать водой.
3. Обработанная поверхность тщательно промывается водой.
4. Стекло шлифуется полиролью и снова промывается водой.
5. Поверхность поочерёдно обрабатывается абразивной и неабразивной пастой с помощью шлифовальной машины с поролоновым кругом.

Тюнинг фар ВАЗ-2107

С помощью тюнинга можно прийти к более современному и стильному внешнему виду фар ВАЗ-2107, придать им эксклюзивности, а кроме того, улучшить их технические показатели. Чаще всего для тюнинга используются светодиодные модули, собранные в различных конфигурациях, а также тонировка стёкол. Можно приобрести готовые модифицированные фары или выполнить их преобразование самостоятельно. Среди наиболее популярных вариантов тюнинга фар — так называемые ангельские глазки (светодиодные модули с характерными контурами), реснички (специальные пластиковые накладки), ДХО различной конфигурации и т. д.

Видео: чёрные «ангельские глазки» для «семёрки»

ВАЗ-2107 относится к числу наиболее уважаемых автовладельцами отечественных марок автомобилей. Такое отношение обусловлено рядом причин, в числе которых приемлемая цена, приспособленность к российским условиям, доступность запчастей и т. д. Выполнить мелкий ремонт практически любой системы автомобиля водитель может своими силами, используя при этом комплект общедоступных инструментов. Всё это в полной мере относится к системе освещения и её основному элементу — фарам, ремонт и замена которых, как правило, не вызывают особых затруднений. Выполняя ремонтные работы, следует однако придерживаться определённых правил, чтобы не повредить и не вывести из строя сопредельные узлы и детали машины. Практика показывает, что бережное и заботливое отношение к осветительным приборам может стать гарантией их длительной службы.

Источник

Регулировка света фар ВАЗ-2107

Далее рассмотрим возможность регулировки света фар на разных авто. Начнем с отечественной классической модели ВАЗ-2107.

У данной модели с внутренней стороны фары, то есть в подкапотном пространстве имеются два винта регулировки светового пучка – в горизонтальном и вертикальном направлениях.

Эти винты располагаются в верхней части фары.

Из оснащения понадобиться всего лишь:

1. Лист фанеры размером не менее 2 м в ширину и 1 м – в высоту;
2. Рулетка не менее 5 м;
3. Маркер;
4. Ровная деревянная планка длиной 2 м.

Итак, машина поставлена на площадку и располагается горизонтально относительно пола, расстояние до стены должно составлять 5 м.

1. К стене ставится фанерный лист, а далее на нем производится разметка;
2. Вначале наноситься горизонтальная линия по всей длине листа на высоте, соответствующей высоте центра фар над полом. То есть, замерить рулеткой расстояние от пола до центра фары и сделать это надо на обеих фарах.
3. Далее это расстояние нужно отложить на листе фанеры, сделать пометки, а после при помощи деревянной планки провести линию соединяя метки по всей ширине листа.
4. Затем необходимо провести еще одну горизонтальную линию по всей ширине – ниже на 75 мм от первой.
5. После наноситься три вертикальные линии. Сложнее всего нанести центральную – она должна соответствовать центру автомобиля.

Сделать это можно при помощи рулетки – замерить ширину передка ВАЗ 2107, поделить ее на два, затем отложить на полу расстояние до центра.

Исходя из полученного центра проложить рулеткой линию до листа фанеры и сделать пометку, а после маркером с деревянной планкой провести вертикальную линию.

Две другие вертикальные линии должны соответствовать центрам фар. Чтобы не проводить дополнительные замеры, отметим, что расстояние между центрами фар у ВАЗ-2107 составляет 936 мм, то есть от центральной линии в обе стороны от нее отложить по 468 мм, сделать пометки, через которые потом провести вертикальные линии.

На этом все подготовительные работы завершены.

Если ВАЗ-2107 оснащено гидрокорректором фар, следует перевести его в крайнее правое положение, а вот если такового нет – можно сразу приступать к регулировке.

На автомобиле включается зажигание и ближний свет фар, а на сиденье должен находиться помощник или просто какой-то груз.

Фары регулируются по очереди — при регулировке одной фары вторую нужно прикрыть, чтобы она не светила на экран. Сделать это можно листом плотного картона, который закрепляется при помощи строительного скотча.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Присадки в масло двигателя, вред или польза, отзывы

При помощи регулировочных винтов нужно добиться, чтобы верхняя граница светового пучка совпадала с нижней горизонтальной линией на фанерном экране, а центр этого пучка – с точкой пересечения боковой вертикальной линии с нижней горизонтальной.

После регулировки одной фары можно переходить к другой. При этом отрегулированную нужно будет закрыть листом картона. Действия по регулировке полностью идентичны.

Основная задача при такой регулировке – добиться правильного направления светового пучка при включенном ближнем свете.

Он должен хорошо освещать дорогу впереди, при этом не ослеплять водителей встречного транспорта.

Поэтому регулировка и осуществляется при ближнем свете, дальний свет никаким регулировкам не подвергается.

Когда нужно выполнять такие работы

С завода все автомобили идут с уже отрегулированным положением света фар. И если автомобиль эксплуатируется в обычном режиме, то никакого вмешательства в положение фар не требуется.

Однако следует учитывать, что заводская регулировка делается при средней загрузке автомобиля.

Если же машина часто используется с максимально нагрузкой, которая обычно приходиться на заднюю ось, то передок авто, естественно, задирается, изменяя направление света – он начинает светить вверх.

Замена перегоревшей лампочки основного света тоже может повлиять на положение светового пучка.

Еще больше это касается самой фары – замена стекла или самого светового прибора, если штатные были повреждены.

В общем, не только повреждение фары, а даже перегруз машины ведет к тому, что требуется регулировка света фар.

Данные работы сводятся к изменению положения оптического элемента фары, включающего лампу и отражатель, в горизонтальном и вертикальном направлениях.

Дополнительные осветительные приборы в оптический элемент не входят, поэтому регулировка на них никак не влияет.

На специализированных СТО регулировку положения света фар производится с использованием специальных передвижных оптических приборов.

Данная операция не особо затратная, но далеко не все станции обслуживания имеют в наличии такие приборы.

Электрическая схема подключения фар ВАЗ-2107

Электрическая схема работы наружного освещения включает:

1. Блок-фары с габаритными огнями.
2. Лампу подкапотного света.
3. Монтажный модуль.
4. Подсветку вещевого ящика.
5. Освещение панели приборов.
6. Задние фонари с габаритами.
7. Подсветку номерных знаков.
8. Переключатель наружного освещения.
9. Контрольную лампу в спидометре.
10. Ключ зажигания.

11. Выводы А — к генератору, Б — к лампам подсветки приборов и выключателей.

Схема работы задних фонарей и противотуманного света состоит из:

1. Блок-фары.
2. Монтажного модуля.
3. Трёхрычажного переключателя.
4. Выключателя наружного освещения.
5. Выключателя противотуманок.
6. Задних фонарей.
7. Предохранителя.
8. Контрольной лампы противотуманных огней.
9. Контрольной лампы дальнего света.
10. Ключа зажигания.

11. Реле дальнего (Р5) и ближнего (Р6) света.

Подрулевой переключатель

Подрулевой переключатель ВАЗ-2107 является трёхрычажным и выполняет функции:

• управления дальним и ближним светом;
• включения указателей поворотов;
• управления стеклоомывателем.

Расположение переключателя позволяет водителю управлять устройствами автомобиля, не отвлекаясь от дороги. Наиболее характерными неисправностями подрулевого переключателя (который ещё называют тубусом) принято считать выход из строя контактов, отвечающих за работу поворотов, ближнего и дальнего света, а также механическое повреждение одного из рычагов.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами

Реле и предохранители фар

Ответственными за защиту осветительных приборов являются предохранители, расположенные в блоке нового образца и отвечающие за:

• F1 — лампы заднего хода;
• F8 — указатели поворотов в «аварийном» режиме;
• F9 — противотуманки;
• F10 — подсветку панели приборов;
• F11 — стоп-сигналы;
• F12 — дальний свет правой фары;
• F13 — дальний свет левой фары;
• F14 — габариты (передний левый, задний правый), подсветку номерного знака и подкапотного пространства;
• F15 — габариты (передний правый, задний левый), подсветку бардачка;
• F16 — ближний свет правой фары;

• F17 — ближний свет левой фары.

Работа осветительных приборов регулируется с помощью реле:

• 5 — дальнего света;
• 6 — ближнего света.

Дневные ходовые огни

Дневные ходовые огни (ДХО) не следует путать с габаритами: это световые приборы, предназначенные для улучшения видимости в дневное время. Как правило, ДХО выполнены на светодиодах, которые дают яркий свет и отличаются большим рабочим ресурсом. Включать ДХО одновременно с ближним или противотуманным светом не рекомендуется. Чтобы установить на автомобиль ДХО, необязательно обращаться на СТО, это вполне можно сделать самостоятельно

При этом важно учитывать, что:

• световые приборы должны устанавливаться в соответствии с требованиями ГОСТ Р 41.48–2004;
• «семёрке» подходят не любые ДХО. Многие автовладельцы устанавливают огни типа Philips Led Daylight 9;
• чаще всего ДХО размещают на бампере или воздухозаборнике;
• световые приборы должны находиться на высоте 250–1500 мм от земли;
• расстояние между двумя видимыми краями приборов должно составлять минимум 600 мм;
• ДХО могут быть расположены только в передней части автомобиля, а световой луч должен быть направлен только вперёд;
• общая яркость света должна находиться в пределах 150–330 люменов.

Схема подключения ДХО предусматривает наличие пятиконтактного реле типа М4 012–1Z2G.

Для подключения ДХО потребуется пятиконтактное реле типа М4 012–1Z2G

Подключение реле выполняется следующим образом:

• контакт №30 необходимо соединить с «плюсом» зажигания;
• №86 соединяется с кнопкой включения габаритов и ближнего света;
• №87 остаётся неподключенным;
• №85 — масса;
• №88 (87А) — вывод на ДХО.

Существует несколько вариантов схем подключения ДХО, одна из которых рассчитана на их выключение в момент пуска двигателя.

Одна из схем подключения ДХО рассчитана на их выключение в момент пуска двигателя

В этом случае контакты подключаются следующим образом:

• минус ДХО идёт на корпус;
• плюс — на контакт реле №30;
• контакт 87 соединяется с плюсом аккумулятора;
• контакт 85 — с массой;
• контакт 86 подключается на геркон, второй контакт которого выводится на плюсовой зажим генератора.

На что обращать внимание при выборе нового корректора

Данные устройства бывают трех типов: ручные, гидравлические, пневматические или электрические. Наиболее технологичными считается последний вариант. Устройства этого типа устанавливаются практически на все последние модели ВАЗ. Тем не менее многие автовладельцы предпочитают устанавливать гидравлические корректоры: все дело в стоимости, которая ниже других типов устройств в 4-5 раз и более, если вспомнить еще и автоматические системы. А так как ремонт гидрокорректора фар не производится, в любом случае придется приобретать новый набор. В продаже фактически встречается один производитель гидравлических систем – завод ДААЗ. Модификации корректоров для различных моделей ВАЗ:

• для «классики» 2105-07 номер 2105-3718010;
• для переднеприводных 2108-2199 — №2108-3718010;
• для 2110-2112 — № 2110-378010 и 378010-10;
• для 2113-2115 — № 2114-3718010;
• для «Нивы» — № 21213-3718010.
