Особенности самостоятельно регулировки фар на газели

Не работает гидрокорректор фар – что делать? Решения проблемы

Добрый день, дорогие друзья. При самостоятельной регулировке фар вы могли столкнуться с проблемой низко опущенного рефлектора. Регулировочными болтами его поднять не получается, поэтому настроить световой пучок правильно не выходит, он всегда светит вниз. Этому причиной может быт неисправный гидрокорректор фар , который «завис» в нижнем положении. Именно он не позволяет поднять отражатель фары вверх.

Сегодня мы разберем эту проблему, как с ней бороться, рассмотрим несколько вариантов выхода из положения.

Для решения проблемы с гидрокорректором существует несколько вариантов:

1. Замена его на новый
2. Ремонт старого
3. Сделать его механическим народными способами
4. Поменять на электрифицированный

Каждый из вариантов рассмотрим более подробно, их минусы и плюсы. К каждому решению приложу наглядное видео.

Электрокорректор фар

ЭЛЕКТРОКОРРЕКТОР ФАР

ДЛЯ ВАС И ВАШЕЙ МАШИНЫ

Корректор фар — устройство, позволяющее сохранять неизменным положение оптической оси фар вне зависимости

от загрузки автомобиля. В соответствии с международными правилами № 48 ЕЭК ООН с 1 января 1997 года им должны быть оборудованы все выпускаемые автомобили.

Конструкция с гидроприводом, хорошо знакомая большинству наших автолюбителей, особой надежностью не отличается — два-три года, а иногда и меньше, и на поворот рукоятки перестает реагировать сначала одна фара, потом и другая. На дорогих иномарках чаще встречаются более надежные электрические корректоры. Аналогичный стоимостью

270 тыс. руб. с недавних пор выпускает в России ижевская . Познакомимся с ним поближе.

Электрокорректор включает в себя блок управления с кабелем и два исполнительных механизма — по одному на каждую фару. Он может быть установлен (в том числе и взамен штатного гидрокорректора) на автомобили марки ВАЗ, ГАЗ, АЗЛК, ИЖ и другие, у которых в фарах предусмотрены специальные гнезда.

Инструкция рекомендует вначале проверить работоспособность устройства. Подключаем питание, причем сознательно путаем полярность — никакой реакции. Хорошо, считаем, что тест на «защиту от дурака» пройден — ничего не перегорает и не дымится. Теперь меняем полярность — электромоторы отвечают коротким жужжанием. Щелкаем переключателем блока управления. Ого! Усилие здесь «еще то», примерно как на переключателе каналов в каком-нибудь доперестроечном «Рекорде». Между прочим, ось переключателя — пластмассовая. Интересно, как долго она будет сопротивляться столь могучим усилиям? В какой-то момент один из приводов задергался, как эпилептик, с большой частотой двигая шток туда-обратно. Понаблюдав за этими конвульсиями секунд десять, делаем один щелчок переключателем — помогло, приступ прошел. Еще одно любопытное наблюдение: если к штоку приложить некоторое, даже совсем незначительное усилие, электромотор, как бы помогая вам, чуть «отработает» в нужную сторону. Такая предупредительность показалась излишней.

Для испытаний в качестве «носителя» была избрана редакционная «Ока» VAZ 1111. Штатного гидрокорректора у нее нет, но гнезда в фарах предусмотрены. Перво-наперво пытаемся извлечь из гнезд фиксаторы. Но за 80 тыс. км они залипли там весьма основательно. Кроме того, оказались лопнувшими пластмассовые рамки обеих фар. Делать нечего — пришлось их снимать. Отремонтировав с помощью паяльника рамки и освободив гнезда, устанавливаем отсоединенные от кабеля электроприводы и ставим фары на место.

Регулировка фар на соболе

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Регулировка направления пучков света фар ГАЗель Бизнес.

Регулировку направления пучков света фар проводим согласно регламенту технического обслуживания через каждые 30 тыс. км пробега автомобиля.

Регулировку проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 10 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1 × 2 м). На экране проводим горизонтальную линию HH на высоте, равной расстоянию от центра фар до пола. Ниже ее на 88 мм (100 мм для автомобилей 4×4) проводим параллельную линию XX. Наносим на экране осевую линию VV (расстояния от нее до центров левой и правой фар должны быть равными) и линии DD и GG, соответствующие центрам фар.

Расположение регуляторов направления пучков света на корпусе фары.

1 – регулятор светового пучка в вертикальной плоскости; 2 – винт регулировки светового пучка в горизонтальной плоскости.

Устанавливаем переключатель корректора света фар в положение « » и включаем ближний свет фар. Закрываем одну из фар непрозрачным материалом.

Поворачивая винт, изменяем положение пучка света фaры в горизонтальной плоскости.

Поворачивая крестообразной отверткой регулятор, изменяем положение светового пучка в вертикальной плоскости.

При регулировке верхняя граница светового пучка должна совпасть с нижней горизонтальной линией (см. рисунок), а место излома пучка (точка пересечения горизонтального и наклонного участков светового пучка) – с вертикальной линией, соответствующей центру данной фары.

Разметка экрана для регулировки направления пучков света фар.

а – фары с маркировкой « ^ L» на рассеивателе; б – фары с маркировкой «ОСВАР» на рассеивателе.

Аналогично регулируем направление светового пучка другой фары.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар. Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей. Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

• если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
• при монтаже противотуманок;
• в случае ДТП, при котором был повреждён передок автомобиля;
• при ремонте или замене элементов подвески;
• при замене колёсных дисков либо шин.

Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Проблемы с ЦПС

К сожалению, это у Волги и Победы — очень больное место. Переключатель коммутирует нагрузку напрямую, и так как она не такая уж и маленькая, он закономерно подгорает.

К слову, аналогичная проблема есть и у подавляющего большинства американских автомобилей выпуска вплоть до 2000 года, так что не нужно думать, что наши инженеры дураки, просто так строились все машины того времени.

К счастью, доступ к ЦПС вполне удобен, и обслуживать его не сложно.

• Найдите фиксирующий винтик на ручке переключателя, ослабьте его и снимите саму ручку.
• Скрутите декоративную гайку и извлеките ЦПС из-под торпеды. Провода не особенно длинные, и работать с ним будет удобнее, если вы совсем снимите его с машины. Обязательно промаркируйте все провода, а еще лучше дополнительно сфотографируйте все до разборки.
• Теперь можно спокойно разобрать переключатель, зачистить его контакты, придав им совершенно плоскую форму. Смажьте контакты токопроводящей смазкой или просто литолом и соберите все в обратном порядке.
• Дополнительно проверьте состояние ножного или подрулевого (в зависимости от модели) переключателя ближний/дальний.

Электромеханический корректор фар

Для изменения угла наклона пучка света фар в зависимости от загрузки на автомобиле применяется гидрокорректор фар, состоящий из главного цилиндра, закрепленного на панели приборов, и рабочих цилиндров, установленных на корпусах фар и связанных с главным соединительными трубками. Цилиндры и трубки заполнены специальной жидкостью с низкой температурой замерзания и не сообщаются с атмосферой. Гидрокорректор выполнен неразборным и ремонту не подлежит. При эксплуатации автомобиля могут произойти заклинивание поршней в цилиндрах или утечка жидкости из цилиндров или трубок.

Гидрокорректор, вышедший из строя, целесообразно заменить на более высокотехнологичный электромеханический корректор фар (электрокорректор фар).

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Нажимая на фиксатор, поворачиваем рабочий цилиндр гидрокорректора против часовой стрелки…

…и вынимаем его из корпуса фары.

Вынимаем уплотнительное кольцо из отверстия корпуса фары.

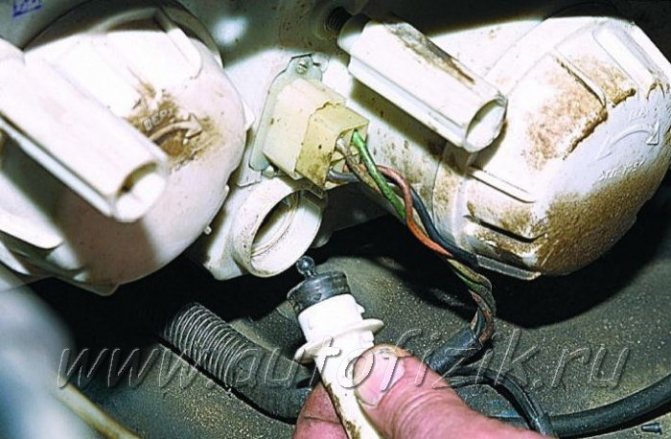

Установив новое уплотнительное кольцо, вставляем в отверстие корпуса фары и фиксируем исполнительный механизм электрокорректора.

Аналогичным образом вставляем исполнительный механизм электрокорректора в другую фару.

В салоне снимаем рукоятку главного цилиндра гидрокорректора фар.

Головкой «на 21» отворачиваем гайку крепления главного цилиндра…

…и выводим главный цилиндр из-под панели приборов.

Через резиновый пыльник щита передка вытягиваем в салон рабочие цилиндры гидрокорректора.

Отворачиваем гайку крепления регулятора положения фар электрокорректора.

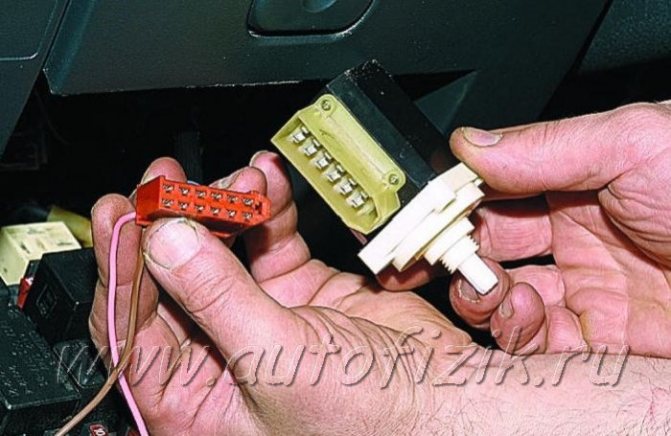

Присоединяем к регулятору жгут проводов электрокорректора.

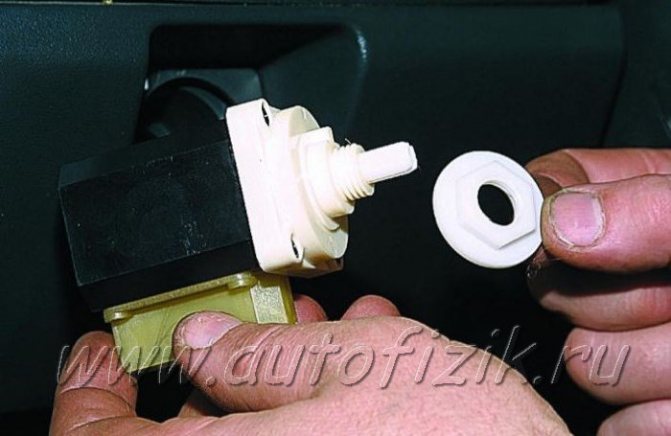

Устанавливаем регулятор положения фар в гнездо панели приборов и фиксируем его гайкой.

Нажав на фиксатор защелки крышки монтажного блока, опускаем крышку с монтажным блоком.

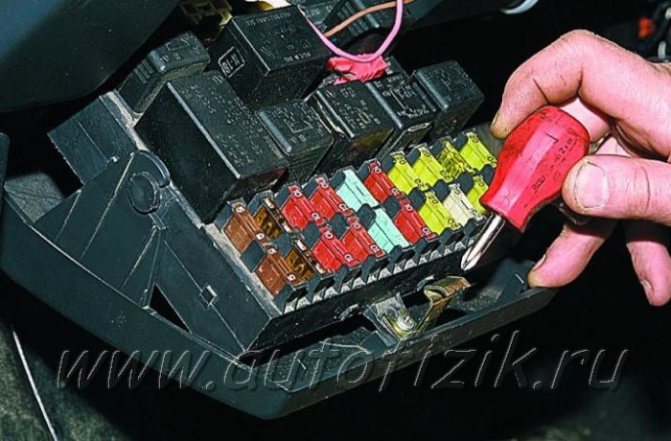

Крестообразной отверткой отворачиваем саморез крепления защелки крышки и снимаем защелку.

Вынимаем монтажный блок из крышки…

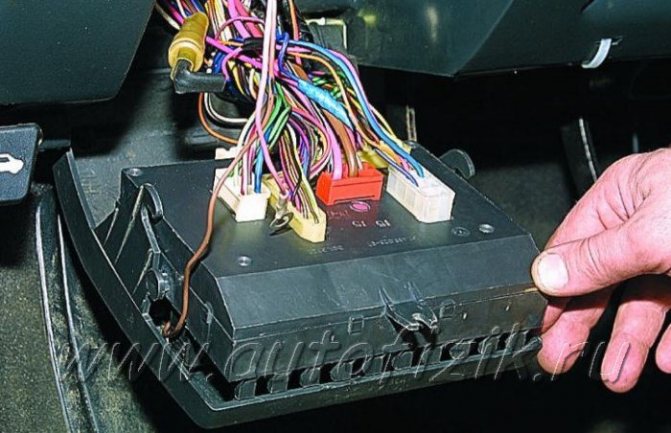

…и, не отсоединяя от него колодки жгутов проводов, переворачиваем тыльной стороной вверх.

Вставляем наконечник «плюсового» провода жгута проводов регулятора положения фар в гнездо № 20 в колодке Ш2 монтажного блока.

Кольцевой наконечник «минусового» провода жгута проводов регулятора закрепляем гайкой на одной из кузовных шпилек под панелью приборов. Для подключения жгута проводов электрокорректора фар к исполнительным механизмам продеваем колодки жгута проводов через резиновый пыльник щита передка и выводим в моторный отсек. Прокладываем жгут проводов электрокорректора фар вдоль заводского жгута проводов.

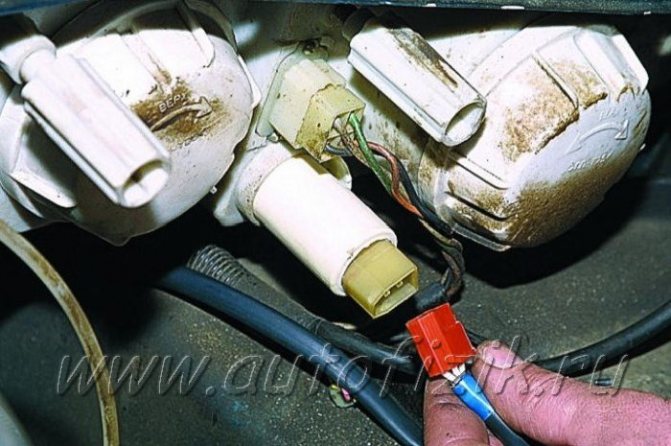

Присоединяем колодки жгута проводов электрокорректора фар к исполнительным механизмам.

Подсоединяем клемму «минусового» провода к выводу аккумуляторной батареи.

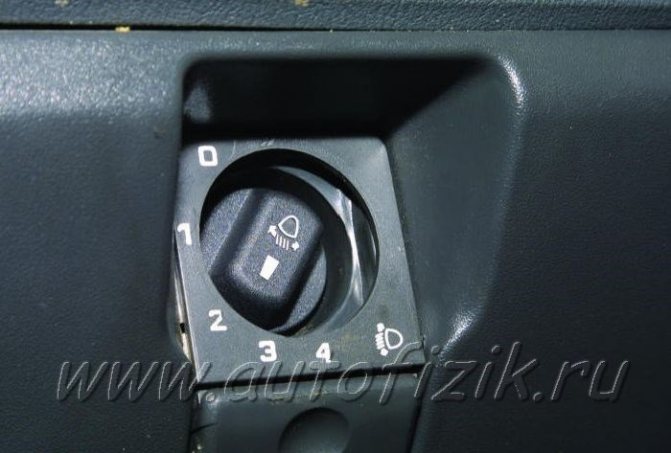

Поворачивая рукоятку регулятора электрокорректора, изменяем угол наклона пучка света фар в зависимости от загрузки автомобиля.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Регулировка света фар своими руками

Самостоятельно выполнить регулировку фар не так сложно. Однако перед началом процедуры необходимо правильно подготовить автомобиль, чтобы избежать неправильной настройки. Для подготовки транспортного средства потребуется:

• проверить давление в шинах (должно быть одинаковым во всех четырех колесах);
• убрать все лишние вещи из багажника и салона (за исключением запасного колеса, аптечки и набора автомобилиста), обеспечив снаряженную массу автомобиля в соответствии с инструкцией по эксплуатации;
• залить полный бак бензина и подлить технических жидкостей в соответствующие емкости;
• тщательно очистить оптику от пыли и загрязнений;
• нанести на регулировочные винты смазку WD-40, так как они могли закиснуть.

Не менее важно подобрать подходящее место для проведения работ. Найдите ровную площадку, без уклонов и ям

Выбранная территория должна находиться поблизости от вертикального ограждения или стены.

Правила нанесения разметки

После того как подготовка автомобиля закончена, можно приступать к нанесению разметки, которая понадобится для регулировки света фар. Запаситесь рулеткой, длинной планкой, маркером или мелом. Схема для разметки наносится в соответствии с определенными правилами.

1. Подгоните автомобиль вплотную к стене и обозначьте центр транспортного средства. На стене отметьте соответствующую точку, совпадающую с центральной осью машины. Также отмечаем расстояние от пола до лампы и от лампы до центра машины.
2. Отмерьте 7,5 метров от стены и отгоните автомобиль на данное расстояние (для разных моделей это расстояние может отличаться, необходимо уточнить в инструкции).
3. С помощью горизонтальной линии соедините центральные точки на обеих лампах.
4. Через центральные точки фар проведите вертикальные линии и еще одну – через центральную точку машины. Наконец, на расстоянии 5 см вниз от горизонтальной линии, соединяющей центры фар, проводим одну дополнительную полосу.

После выполнения всех указанных действий разметка будет готова к проведению работ.

Схема для самостоятельной регулировки света фар

Схема регулировки

Как только разметка будет нанесена, можно приступать к регулировке световых потоков. В то время как разметку на стене лучше готовить днем, сами работы по регулировке возможны только в темное время суток. Для успешной коррекции фар необходимо:

1. Открыть капот и включить ближний свет (чтобы не сажать аккумулятор, можно предварительно запустить двигатель).
2. Полностью закрыть одну фару автомобиля. Приступить к вращению винта вертикальной настройки на второй фаре. Винт располагается в подкапотном пространстве, на задней поверхности оптики. Вращать винт нужно до тех пор, пока верхняя граница светового пучка не совместится с верхней горизонтальной линией.
3. Далее таким же методом необходимо отрегулировать оптику в вертикальной плоскости. В итоге в перекрестие линий должна попасть точка проекции, в которой поток света фар начинает отклоняться вверх и вправо под углом 15–20°.
4. Как только работы с каждой фарой по отдельности будут закончены, следует сравнить совпадение полученных световых потоков.

Отрегулированные фары ближнего света сделают поездку в темное время суток более комфортной для водителя Важно помнить, что поездки в темное время суток с неотрегулированным светом фар являются опасными не только для водителя, но и для других участников дорожного движения. Поэтому не стоит экономить свое время и пренебрегать своевременной коррекцией световых потоков

Отрегулировав фары должным образом, вы сможете обеспечить наиболее комфортную и безопасную поездку.

Как Отрегулировать Ближний Свет Фар На Газели

Как отрегулировать ближний свет фар. особенности, советы и рекомендации

В чёрное время вам не обойтись без дополнительного освещения. Для этого у каждого автомобиля есть ближний свет. Фабрика проходит процесс настройки, но в конечном итоге параметры будут потеряны. Многие машины на дорогах ослеплены встречными водителями. И чтобы вы не моргали далеко, вы должны правильно отрегулировать

фары. Не часто электронный корректор справляется с этим. Кроме того, машина не остается у нашего клиента. Как правильноотрегулировать фары? Это, конечно, делается дома, и в этой статье мы подробно опишем эту функцию.

Когда необходимо регулирование?

Некоторые автомобилисты скажут, что они никогда не регулировали фары, и нет необходимости решать эту проблему. Это так, если машина не претерпела серьезных изменений. Это именно доработка подвески и изменения колес. По этой причине фары, конечно, ослепляют «встречные» даже без дальнего света. Ярким примером этого является увеличенная подвеска GAZelle. Два листа пружин установлены перед листом. Однако с установкой третьей фары они начинают светить выше, чем ожидалось. И корректор не справляется с задачей, когда она опущена. Выход есть только один. без посторонней помощи отрегулировать

ближнийсвет. Как это сделать мы обсудим ниже.

Когда требуется перенастройка при установке лампы другого типа. Например, если в автомобиле был установлен светодиод, то есть ксеноновые лампы. Здесь регулирование необходимо.

Как сделать? обучение

Будет рассмотрен более универсальный способ, который подходит для большинства марок автомобилей. Что нам для этого нужно? Вертикальная стена высотой около 2 метров пригодится. Лучше быть ровным, без каких-либо искажений (это необходимо для четкого варианта короткого луча). Эта стена должна находиться в 7-10 метрах от машины

Важно, чтобы площадка была ровной, а машина не стояла на склоне. Кроме того, карандаш и малярная лента нам пригодятся

Нам нужны эти материалы для маркировки.

Как улучшить свет на Волге

Если все описанные мероприятия мы провели, и свет все равно нас не удовлетворяет, можно дополнительно произвести следующие действия.

Замена Оптики на фары под галогеновые лампы

Как уже говорилось выше, простая установка галогенок в старую оптику — шаг бесполезный. Во-первых, отражатель очень быстро выйдет из строя, а во-вторых, лампы типа Е2 и Н4 имеют разную форму, и нить накала находится в разной точке. Соответственно, рисунок рассеивателя фары тоже отличается. То есть, старая фара с галогеновой лампой будет просто светить в неизвестном направлении. Обязательно нужно ставить оптические элементы с маркировкой Н4.

Более никаких действий производить не требуется. Многие на форумах пишут об обязательной замене проводов на более толстые, так как лампы мощнее… Это заблуждение. Стандартные галогеновые лампы имеют точно те же самые 55/60 Вт мощности, то есть, суммарная мощность ламп на дальнем свете не превышает 120 Вт.

Разгрузка центрального переключателя света

Это, действительно, очень полезное усовершенствование. А в случае с машинами типа ГАЗ 20 и ГАЗ 21 это не только полезно, но и необходимо, так как в случае выхода ЦПС из строя, новый оригинальный вы будете искать долго и найдете не за дешево.

Переделка эта не сложная, больших вложений не требует и специальных навыков не предполагает.

• реле нормально разомкнутое 4х-контактное на 30А — 2 шт;
• провод сечением 1,5 мм — около двух метров;
• колодка клеммная (без хвостиков) под реле; лучше взять именно голые колодки без проводов, обжать клеммы самостоятельно и вставить в колодки, так вы избавитесь от лишних скруток — 2 шт;
• клеммы типа «папа» — горсть;
• клеммы под винт «колечки» — горсть поменьше;
• кусачки;
• пассатижи;
• отвертка шлицевая;
• инструмент для обжимки клемм, если имеется; если такого нет, обойдетесь и пассатижами, просто не так удобно.

В сети есть несколько схем того, как можно врезать в цепи головного света реле, мы же пойдем по пути максимально рациональному и не требующему вмешательства в основные жгуты. Кроме того, мы сохраним в работе штатный тепловой предохранитель цепи фар, расположенный под торпедой, и избавимся от необходимости городить висячие дополнительные предохранители.

• Как и при всех прочих работах с электрикой, отключаем аккумулятор.
• Далее смотрим на левую коммутационную колодку фар на переднем брызговике. Определяем на ней подводящие провода, идущие от ЦПС. Их четко видно, они уходят не в крылья к фарам, а в общий жгут. Провода имеют разный цвет, сверяемся со схемой и определяем, какой из них идет на ближний, какой на дальний, а какой на габариты. Возможно, провода будут иметь цвет, отличный от указанного (последствия ремонта или просто злая ирония завода изготовителя), тогда определяем нужный провод экспериментально (отсоединяем один, изолируем, подключаем питание и проверяем, какой свет пропал: габариты, дальний или ближний).
• Маркируем подводящие провода и соединенные с ними хвосты от фар.
• Крепим реле к переднему брызговику так, чтобы подводящие провода до них доставали. Место это хорошее, влага сюда не попадает и доступ удобный.
• Контакт 85 соединяем с подводящим проводом дальнего света.
• Совершаем аналогичные действия для реле, которое будет управлять ближним.
• Контакт 87 реле дальнего света соединяем с 87 контактом реле ближнего света и тянем провод под торпеду в салон. Соединяем его с отводящим контактом теплового предохранителя или прикручиваем к вводному контакту ЦПС.
• Контакты 86 обоих реле соединяем с корпусом.
• Контакт 30 реле ближнего света соединяем с контактом распределительной колодки, на который ранее приходил подающий провод ближнего от ЦПС.
• Повторяем процедуру для реле дальнего света.
• Проверяем надежность всех соединений, сверяемся с нанесенной нами маркировкой, подключаем аккумулятор и испытываем нашу доработку.

Вот и все действия. По большому счету, вам даже и не понадобится схема.

Некоторые рекомендуют использовать 4 реле, то есть, по одному на каждую нить ламп. В этом есть определенная логика, так в случае внезапного отказа реле во время движения, вы не останетесь в полной тьме, так как хотя бы одна фара продолжит освещать ваш путь. Но на практике такая ситуация маловероятна.

Есть и еще одна проблема, влияющая на свет, характерная для ГАЗ 20 и ГАЗ 21. Это слабый штатный генератор этих машин, который не вытягивает одновременно включенные: печку, фары, дворники и приемник. Но установка современного генератора переменного тока — тема отдельного материала.Следите за своими машинами, вовремя обслуживайте их и ездите с удовольствием.
