Контроллер печки ваз 2110

Регулировка контроллера печки

Завод-производитель предусматривает обогрев салона до указанной температуры за пятнадцать минут с отклонением до двух градусов. Ручкой контроллера надо выставить комфортный температурный режим в салоне машины.

Чтобы проверить правильное функционирование печки, используйте обычный ртутный комнатный градусник. Если по истечении пятнадцати минут салон не прогрелся до необходимой температуры, контроллер необходимо отрегулировать.

Для этого вытяните обратно модуль управления печкой и вращайте регулятор температурного режима сначала до максимального значения, потом в обратную сторону. После проведения таких действий установите агрегат на место и ещё раз проверьте работу печки.

Параллельно надо произвести проверку работы заслонок отопителя. Если при переключении температурных режимов присутствуют посторонние звуки, тогда надо проверить состояние заслонок. Если холодный воздух поступает хорошо, а горячий почти не поступает — тогда неисправна нижняя заслонка. При отсутствии нормального потока холодного воздуха при хорошем поступлении горячего — проблема с верхней заслонкой. Причина может быть в деформации заслонок под действием воздуха разных температур. В этом случае лучше заменить штатные пластиковые заслонки алюминиевыми аналогами, которые более стойкие к температурным перепадам.

После регулировки контроллера все элементы отопителя устанавливаются на штатные места. Сборка производится в обратном порядке.

Ремонт блока управления отопителя ВАЗ-2110 своими руками

Если выяснилось во время диагностики, что проблема именно в модуле управления печкой, значит, его необходимо попытаться отремонтировать или установить новую деталь. Так как цена на новые электронные агрегаты довольно высокая, правильным решением будет произвести ремонт управляющей детали, тем более что для этого необходимы лишь базовые знания электроники, умение пользоваться тестером и паяльником при необходимости.

Прежде чем приступить к работе, надо разобрать блок управления отопителем. Для этого с демонтированного предварительно электронного модуля снимается с защёлок передняя крышка с регуляторами. Дальше отсоединяется специальная стеклянная накладка. С помощью отвёртки откручиваются два винта на передней панели агрегата и один на задней стенке. После этого верхнюю крышку модуля можно снять, делать это надо очень аккуратно, чтобы не повредить контакты внутри детали.

Внутри модуля имеются электронные дорожки, контакты и резисторы, которые отвечают за качественное функционирование контроллеров отопительной системы автомобиля. Надо провести осмотр всех контактов, электронных дорожек на плате, резисторов и перемычек. От высоких рабочих температур может сильно нагреваться плата, что повлечёт за собой отсоединение контактов

Особое внимание надо обратить на места подачи питания, произвести зачистку контактов. Если есть видимые повреждения электронной цепи, необходимо осуществить пайку повреждённых элементов

Параллельно с помощью тестера и омметра проверяется функциональность электронных элементов и резисторов, которые находятся на плате. При необходимости производится замена неработающих деталей на плате модуля САУО.

После устранения неполадок блок управления отопителя собирается в обратном порядке и устанавливается на своё штатное место. Дальше надо подключить питание аккумулятора и проверить работу отопительной системы транспортного средства, при необходимости производится регулировка контроллера отопителя.

СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

Рис. 7–47. Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания Система предназначена для обеспечения заданной температуры в салоне автомобиля. Управляющим узлом системы является контроллер 3 (рис. 7–47) типа 13.3854, имеющий две рукоятки управления. Левой рукояткой (задатчика температуры) задается желаемая температура в салоне (диапазон от 16 до 30 С), а правой рукояткой устанавливается режим работы вентилятора: 0 – вентилятор выключен, I – средняя частота вращения вентилятора, II – малая частота вращения вентилятора, А – автоматическое управление вентилятором. Между рукоятками управления расположена кнопка выключения контроллера. Адреса выводных штекеров контроллера даны в табл. 7–7.

Адреса выводных штекеров контроллера системы управления отопителем

В контроллер поступает информация от:

– датчика 6 температуры воздуха в салоне (в датчик встроен малогабаритный вентилятор);

– датчика положения вала микромоторедутора 9 привода заслонки отопителя, т.е. информация о положении заслонки отопителя.

На основе полученной информации и заданной температуры воздуха контроллер управляет положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор привода заслонки.

Если рукоятка переключателя режимов работы вентилятора находится в положении А, то контроллер управляет также частотой вращения вентилятора в зависимости от разности температуры воздуха в салоне и задатчика температуры.

Для ускоренного прогрева воздуха в салоне служит клапан 8 рециркуляции с выключателем 7. При включении клапана перекрывается поступление в салон наружного воздуха и через отопитель циркулирует только воздух салона.

Электродвигатель 1 вентилятора отопителя применяется типа 45.3730, с возбуждением от постоянных магнитов.

Для получения малой частоты вращения служит дополнительный резистор 2. Он имеет две спирали – одну сопротивлением 0,23 Ом и вторую – 0,82 Ом. При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин -1 ).

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора.

Данные для проверки электродвигателя вентилятора

Частота вращения вала при нагрузке электродвигателя крыльчаткой * при напряжении 12 В и температуре (25±10) С, мин -1 . 4100±200

Потребляемая сила тока при указанной нагрузке и частоте вращения, не более, А. 14

* Соответствует нагрузке вала моментом 0,216 Н·м (0,022 кгс·м)

Регулировка системы отопления

Расположите ртутный термометр около датчика температуры салона и замерьте температуру воздуха в салоне. Включите контроллер отопителя, установите рукоятку управления вентилятором в положение А, поставьте задатчиком температуры контроллера температуру на 2 С выше температуры воздуха в салоне и выдержите 15 мин при закрытых дверях и поднятых стеклах дверей.

Если через 15 мин температура воздуха в салоне не будет соответствовать заданной, то выньте контроллер из гнезда и с помощью регулятора (переменный резистор, выведенный под шлиц на левой стороне контроллера) подрегулируйте установку температуры.

Для увеличения температуры необходимо повернуть регулятор по часовой стрелке, а для уменьшения – в другую сторону.

Печка не дует совсем, в чём проблема

При выходе из строя отопителя, можно сделать первичную диагностику неисправностей своими руками.

К сожалению, сложная система управления отопителем не оправдала себя, как устройство, позволяющее снять хлопоты с водителя и автоматически поддерживать заданный температурный режим. Вместо этого мы получили массу неприятностей и холодные салоны в мороз. Пойдём от простого к сложному и для начала разберём проблемы с электрическим двигателем отопителя. Здесь все более-менее просто:

1. Предохранитель.Включаем печку, она не работает. Если нам повезло, то сгорел предохранитель. Отыскать его проще простого, сложнее выяснить причину его перегорания. 25-амперный предохранитель F18находится в главном монтажном блоке, он же защищает цепь подсветки бардачка, обогрева заднего стекла и частично имеет отношение к прикуривателю, так что продиагностировать его выход из строя просто. А для того чтобы найти короткое замыкание, из-за которого он сгорел, придётся прозванивать все эти цепи — подсветки бардачка, обогрева заднего стекла, омывателя фар и прикуривателя.

Расположение предохранителя отопителя.

Проверяем контакты на блоке управления отопителем и электродвигателе.

Проверяем систему автоматического управления отопителем

Система управления печкой тоже может выдавать сюрпризы. Они заключаются в том, что может не работать одна из скоростей, несколько, а может работать всего одна, самая мощная. При этом блок САУО не универсальный и подбирается в зависимости от года выпуска автомобиля:

Одной из причин выхода из строя печки может быть блок системы автоматического управления отопителем.

• 2110-8128020-03 , цена 2300 рублей, применяется на десятках последних лет выпуска;
• 21102-8121020 , цена 3100 рублей, устанавливался на машины с климатической установкой;
• 2110-8128020-02 , около 2 тысяч, ставили на десятки первых лет выпуска;
• 2110-8128020-01 , 1840 рублей, применялся на некоторых машинах до 2000 года выпуска.

Проверка составляющих

Естественно, разборка печки на ВАЗ 2110, проверка ее составляющих нужна, если вы недовольны ее работой, а также, если она не поддается регулировке.

Первое, что нужно сделать – проверить, не сгорел ли предохранитель. И хотя, если это произошло, сразу напрашивается мысль – поменять сгоревший предохранитель, не спешите. Это вряд ли решит сразу проблему, вероятнее всего, что он не причина, а следствие какого-то сбоя, который необходимо отыскать;
Прежде всего нужно проверить, приходит ли в движение заслонка при изменении параметров датчика отопителя

Осторожно, чтобы не оборвать провод, идущий на подсветку, снимите дефлекторы. Теперь вы сможете четко видеть, поворачивается заслонка или нет

Если нужна замена заслонки отопителя, то будет оправдана установка алюминиевой вместо пластиковой;
Проверьте сопротивление температурного датчика. Если в салоне 16°С, то его сопротивление должно быть 250 Ом, при 22°С – около 200 Ом. Если это не так, то должна помочь установка нового датчика;
Желательно также проверить контроллер: вытащить из гнезда, включить зажигание и, изменяя ручкой температурные параметры, замерить напряжение на длинном разъеме. Если напряжение не меняется, значит, он неисправен;
Чтобы проверить моторедуктор печки, придется сделать небольшой разбор: снять жабо, добраться к приводу моторедуктора (к нему подведены коричневый и розовый провода). На разъем подать ток от аккумулятора. Если он крутится – значит исправен, нет – может понадобиться установка нового;
Если отопитель работает только в одном положении, возможно, сгорело дополнительное сопротивление (резистор), через которое подключен вентилятор. Установка нового возможна лишь со стороны моторного отсека;
Проверьте, не отгорели ли провода в контролере. Для этого его нужно разобрать;
Справа под капотом вы найдете блок реле. Весьма возможно, что от реле, отвечающего за работу отопителя, отошел провод. Заодно проверьте реле, включающее обогрев заднего стекла. Если же у вас такой обогрев не предусмотрен, проводя тюнинг печки, вы можете включить в систему и это реле;
Если воздух, поступающий в салон ВАЗ 2110, достаточно не прогревается, обязательно посмотрите уровень тосола, а также — отсутствие его утечки из отопителя;

Если вы задумали тюнинг печки, то следует знать, что возможна установка не только «родной» модели, но также многих других: приоровской, бошевской и т.д.

Видео: Где Стоит Кран Печки На Ваз 2110

Радиатор отопителя (печки) установлен под панелью устройств горизонтально, в пластмассовом кожухе, и состоит из 2-ух пластмассовых бачков (левый. с пароотводным штуцером) и 2-ух рядов дюралевых трубок с напрессованными пластинами. Зависимо от положения заслонок, через радиатор проходит часть забираемого воздуха (в последних положениях заслонок проходит весь воздух либо не проходит вообщем), остальная же его часть минует радиатор. В отличие от прежних моделей ВАЗа, тут отсутствует кран, перекрывающий поток охлаждающей воды через радиатор печки, таким макаром, при работающем движке радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (данная температура воздуха достигается резвее) и отсутствие протечек, связанных с негерметичностью крана. Управление отопителем осуществляется по командам от электрического блока управления.

Ремонт САУО

Перед тем, как выполнять ремонт блока САУО ВАЗ 2110 стоит убедиться, что проблемы с печкой связаны именно с ним. Для этого следует подключить заведомо рабочий блок управления отопителем (взять у друга или в магазине). Если с рабочий блоком САУО проблем с печкой нет, тогда пробуем выяснить в чем причина. Если заведомо рабочий блок САУО не помог, значит проблема с печкой в другом.

Снимаем кнопки рядом с блоком САУО. Вытаскиваем блок управления печкой.Устанавливаем регуляторы в положение 0 и снимаем, а затем снимаем с защёлок переднюю крышку и стекло. Выкручиваем 2 винта спереди и 1 сзади.Снимаем плату из пластикового корпуса и проверяем целостность всех дорожек, перемычек и резисторов. В данном примере обнаружили надломленную перемычку. Припаиваем ее с одной и с другой стороны.Сборка в обратной последовательности. Теперь работают все скорости блока САУО.

FAQ по работе печки ВАЗ 2110

Не работает 1я скорость печки

Все скорости вентилятора печки (кроме последней) подключены через дополнительный резистор отопителя, который находится под жабо (ветровой накладкой). Одной из причин, когда не работает первая скорость отопителя это неисправность этого резистора. В зависимости от блока САУО этот доп.резистор различается:

РДО 2108-8101081 применяется на самых старых блоках САУО, у которых только 2 скорости. (0 А 1 2).

РДО 2110-8118022-01 устанавливается на модифицированный отопитель до сен-2003г, блок САУО имеет 3 скорости (0 А 1 2 3). Самая распространенная неисправность в этом сопротивлении – перестают работать все скорости печки, кроме максимальной 3. Причина – отпаивается термопредохранитель (указан красной стрелкой), лечится припаиванием его на место. Но если будет отпаиваться и в последствии, надо смотреть в сторону моторчика, моторчик берет очень большей ток (не смазан, износ щеточного узла и т.д.).

РДО 2123-2118022 устанавливается на последние отопители с сен-2003г, блок САУО имеет 4 скорости и не имеет режима авто (0 1 2 3 4).

• Кроме неисправности доп.резистора отопителя проблема может быть и в контактах платы блока управления печкой. Не редко из-за высокой температуры плата сильно нагревается и контакт отпаивается. Внимательно просмотрите все контакты на платы, особенно в местах подачи питания.
• Зачистить контакты.

Не работает 2я скорость печки

Причина точно такая же, как и в случае, когда не работает первая скорость отопителя.

Не работает 3я скорость печки

1. Если 3я скорость последняя, тогда она работает без сопротивления (напрямую). И проблема может быть в контактах блока САУО (зачистить/обжать), либо в контактах на плате блока САУО.
2. Если у Вас блок управления печкой с 4мя скоростями вентилятора (0 1 2 3 4), тогда смотри проблемы с 1ой скоростью печки.

Не работает 4я скорость печки

Причина точно такая же, как и в случае, когда не работает третья скорость отопителя.

Печка на 1 и 2 скорости дует одинаково, то есть разницы между первыми скоростями почти нет, а на 3 скорости дует на много сильнее

Причина в дополнительном резистор отопителя, его нужно заменить.

Не регулируется температура на блоке управления печкой или вентилятор печки не работаетРазобрать блок САУО и внимательно просмотреть все дорожки и контакты. Если видимых дефектов нет, тогда искать причину нужно в той части, которая указанана фото.

Другой причиной может быть плохой контакт в блоке предохранителей. С обратной стороны блока есть 6ти клемная фишка, синий провод на ней – это к вентилятору. Возможно в этом разъёме на месте соединения он обгорел. Необходимо заменить фишку и обжать новый разъём. Снять блок, разобрать и припаять ножку (возможно, она от нагрева оплавилась и отпаялась).

p.s. Если есть другие решения проблем работы печки, тогда оставляйте комментарии, будем дополнять FAQ по работе блока САУО. Кстати, неисправности в работе отопителя могут быть вызваны и другими причинами.

Что чаще всего выходило из строя в печке Вашей «десятки» ?

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка. В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

не работает вентилятор печки на ваз 2110 причины

23. 07. 2013 Печка является одним из самых слабых мест у автомобилей отечественной сборки. Не обошла эта проблема стороной и знаменитую модель ВАЗ 2110.

Одной из главных причин поломок часто называют сбои в работе автоматического управления (сокращенно САУО). Для того, чтобы точно определить природу появления неисправностей, необходимо присоединить к ней рабочий блок. Если при этом салон автомобиля продолжает отапливаться, значит, причина кроется в другом.

Что же делать, если не работает печка ВАЗ 2110? Прежде всего, не паниковать и попробовать отремонтировать вышедший из строя элемент своими руками. Если в результате диагностики было выявлено, что поломка произошла не по вине САУО, скорее всего, в данном случае, имеет место неисправность в самой печке. Снимите кнопки, расположенные возле блока отопителя, а затем выставить ручки регуляторов в исходную позицию. Следующий шаг отсоедините платы и подвергните самому тщательному осмотру все имеющиеся резисторы, перемычки и дорожки.

Разберем вариант устранения поломки, образовавшейся в результате неисправности одной из перемычек. Прежде всего, данную перемычку нужно запаять, причем с обеих сторон. Сборка детали производится в обратном порядке. Подключение скоростей вентилятора (всех, кроме последней) происходит посредством дополнительного резистора (найти его не трудно он располагается прямо под жабо).

Одной из распространенных причин, по которой не работает печка ВАЗ 2110, является неисправность резистора, что, как правило, влечет за собой также неисправность первой скорости. Самый печально известный автолюбителям вид поломки это нормальное функционирование только самой высокой скорости печки. Причина ее возникновения проста отсоединение термо-предохранителя.

Решить подобную проблему очень просто припаять отсоединившийся элемент на свое место. Еще один, весьма распространенный вид неисправности печка дает слишком много тепла, в то время как температурный датчик, расположенный на потолке салона автомобиля, показывает низкую температуру. Это означает, что контролер отопителя дал сбой, что может повлечь за собой блокировку команды открытия заслонки.

Проблема может заключаться также и в самой заслонке, и в результате такой поломки вполне вероятно может произойти ее заклинивание. Нужно сказать, что работа с проводкой имеет свою специфику. Поэтому, если вы затеяли ремонт печки автомобиля собственными силами, то начинайте лучше с механических поломок. Первым делом проверьте показания датчика температуры (он располагается, возле плафона освещения на потолке).

Поворачивать рычаг управления необходимо сначала против часовой стрелки,а затем наоборот. Производя данные действия, следите внимательно за воздушной заслонкой либо измеряйте температуру воздуха рукой у дефлектора. Общеизвестный факт, что при боковом положении рукоятки температурный датчик работать не будет. Следовательно, если температура меняется при установке регулятора на крайние метки и остается прежней в промежуточных, то в этом случае датчик подлежит ремонту или даже замене.

Другие интересные статьи:Взято с. http://www.power-tuning.ru.

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

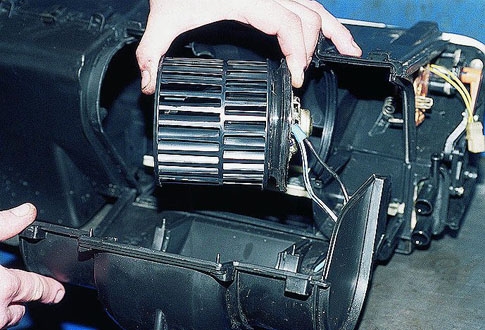

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Режимы работы

Настраивать работу отопителя можно вручную или автоматически. То есть, можно выставить датчик температуры соответственно своим желаниям, например, на 22°С. Если все исправно, то производители обещают, что отклонения будут не более 2°С, после чего реле снова включит обогрев, а после достижения заданных параметров – отключит. Но если случаются сбои, то после проверки работоспособности, вполне возможно, что нужна будет замена датчика или реле.

Можно настроить автоматический режим. Для этого существует специальный винт, так называемый – настроечный. Желательно производить регулировку при закрытых окнах-дверях. Ручка вентилятора при этом должна стоять в положении «А», а температуру выставьте по своему усмотрению.

Возьмите в салон проверочный термометр. Если по истечению 15 минут температура не будет соответствовать заданным параметрам, значит – нужно извлекать из гнезда контроллер и поворачивать винт его регулировки. По часовой стрелке – для увеличения температуры, против – для ее снижения. Если это не помогает, то необходима замена датчика.

Блок САУО без панели

Кроме того, может понадобиться установка нового блока управления, а то и тюнинг всей отопительной системы.

Ремонт и восстановление заслонки печки

Деформированная заслонка отопителя ВАЗ — 2110 ремонту не подлежит, ее нужно только менять. При этом на замену лучше приобрести металлическую деталь, которая не так восприимчива к температурному воздействию.

Какая бы печка ни была установлена на ВАЗ-2110, для выполнения ремонтных работ, отопитель нужно полностью разбирать. При этом процесс демонтажа и разборки зависит от конструкции печки.

Положительным моментом устройства отопителя на ВАЗ — 2101 является его расположение – чтобы добраться к нему и к заслонкам можно из подкапотного пространства и переднюю панель снимать не придется.

Разборка печки старого образца

Для примера рассмотрим, как выполняется разборка отопителя старого образца:

1. Снимаем клемму с АКБ.
2. Снимаем дворники, уплотнитель, демонтируем с авто воздухозаборник возле лобового стекла («жабо»), в процессе потребуется отсоединение трубок форсунок стеклоомывателя.
3. Демонтируем утеплитель, который отделяет корпус печки от моторного отсека.
4. Снимаем моторедуктор.
5. Разделяем корпус печки и воздушного фильтра на две половины. Для этого выкручиваем стяжные болтики по периметру корпусов и снимаем крепежные скобы.
6. Разъединяем провода питания вентилятора.
7. Снимаем наружную половину корпуса воздушного фильтра и отопителя (вместе с вентилятором).
8. Демонтируем внутреннюю часть корпуса вентилятора.

После этого появится доступ к заслонкам. Если предполагается только ремонт или замена заслонок печки, сливать антифриз не требуется, поскольку радиатор печки останется на месте и извлекаться не будет.

Перед снятием заслонок внимательно осмотрите и запомните их положение, способ их зацепления. Дальнейшие действия зависят от характера повреждения. Деформированные детали заслонки ремонту не подлежат, и их нужно только менять. Что касается поврежденных тяг и рычагов, то попытайтесь их отремонтировать или просто замените. Поврежденный уплотнитель заменяется.

Собирая печку, особое внимание уделите зацеплению заслонок. Сделайте так, как было до разборки, иначе заслонки будут работать неправильно, что скажется на работоспособности отопителя

Разборка и ремонт отопителя нового образца

Печки нового образца разбираются по-другому:

• отключаем клемму аккумулятора, сливаем антифриз;
• демонтируем «жабо» и утеплитель;
• отсоединяем провода питания вентилятора и микромоторедуктора;
• отворачиваем крепежи, которыми корпус печки фиксируется к кузову;
• отсоединяем патрубки подачи охлаждающей жидкости в радиатор печки;
• извлекаем из авто печку вместе с корпусом фильтра.

После этого разбираем корпус печки, разделив его на две половины, предварительно отсоединив корпус воздушного фильтра и сняв крепежные скобы. Далее меняем или ремонтируем заслонку, собираем отопитель и устанавливаем на авто.

Отметим, что выше указаны общие алгоритмы работ, в действительности же демонтировать печку не так просто, поскольку многие крепежи находятся в труднодоступных местах, иногда приходятся отсоединять или снимать элементы, затрудняющие или мешающие снятию узла.

Монтаж узла

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

• Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
• Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
• Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

 Загрузка …

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы

После этого без затруднений можно вытянуть корпус радиатора.

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.
