Редукторы для мотоблоков

Инструкция по эксплуатации

Чтобы мотоблок прослужил как можно дольше, а работа с ним была простой и комфортной, необходимо соблюдать ряд рекомендаций.

• Обкатку нового мотоблока производят в течение 25 часов, после чего доливают масло в редуктор и полностью меняют смазку в картере. Очередную замену масла выполняют через каждые 50 часов работы.
• Через каждые 100 ч эксплуатации мотоблок очищают от грязи и пыли, меняют масло в редукторе и устанавливают новые ремни, а каждые 300 часов производят смазку тросиков дросселя и сцепления.
• Установка дополнительных модулей, таких как плуг, помпа, фреза, картофелекопалка или косилка должна выполняться при выключенном двигателе и на ровной площадке.
• При пробуксовке колёс на тяжёлых грунтах и глинистых почвах необходимо навешивать на агрегат дополнительные грузы, а при работе с плугом на целине – противовес.

• Управлять мотоблоком лицам моложе 18 лет категорически запрещено.
• Для продления срока службы аккумулятора мотоблока, хранить его нужно при температуре не ниже 10 градусов. В противном случае плотность электролита снижается, а износ пластин, напротив, возрастает.
• Периодически следует проверять воздушный фильтр и натяжение приводного ремня, а также протягивать гайки, которые под воздействием вибрации ослабевают.
• При появлении постороннего стука в двигателе либо при обнаружении других неполадок пользоваться мотоблоком запрещается.

О том, как правильно обкатать мотоблок, смотрите в следующем видео.

Как сделать самодельный дифференциал для мотоблока своими руками – чертежи

Как сделать дифференциал для мотоблока своими руками? Как правило, эксплуатация мотоблока не требует обеспечения длительного вращения колеса относительно приводной оси.

Благодаря этому распространены часто называемые “полудифференциальными” схемы, которые обеспечивают возможность свободного поворота колеса относительно оси на определенный угол.

Более подробно о “полудифференциале” смотрите на видео:

Простейший механизм в этом случае выглядит как крепящаяся на оси мотоблока втулка с поперечной прорезью. Внутрь этой втулки вставляется короткая ось, фиксируемая от выпадения завернутым в ее тело через прорезь болтом, а уже непосредственно на ось крепится колесо.

При этом при движении мотоблока приводная ось проворачивает втулку свободно до тех пор, пока задний край прорези не упрется в болт, и в дальнейшем через него передает крутящий момент на ось.

Снегоход позволяет оперативно и комфортно перемещаться по снегу из одного пункта в другой, при этом, ещё и перевозя пассажира или какой-либо груз. Здесь модельный ряд и цены снегоходов Ямаха 2016 года.

От своевременного и качественного применения специальных средств при выращивании урожая зависит качество выращенной продукции, ее продуктивность, и, в конечном итоге, отдача от финансовых и физических вложений. Тут узнаете, как сделать опрыскиватель своими руками.

Во время поворота колесо, стремясь обогнать привод, продвигает болт вперед по прорези, разрывая передачу крутящего момента, а угол легкого поворота мотоблока зависит от длины прорези.

Такие удлинители крайне просты и могут быть изготовлены станочниками низкой квалификации, а поэтому дешевы и широко распространены. Обычно они изготавливаются с несколькими дополнительными отверстиями, позволяющими варьировать ширину колеи мотоблока и жестко связывать колесо с приводной осью при необходимости.

Чертежи этих самодельных дифференциалов широко распространены в интернете.

Недостатком описанной конструкции являются относительно малый возможный угол свободного проворота колеса (не более 240 градусов), так как поперечный паз сильно снижает общую прочность механизма, и большое внутреннее трение, особенно при неизбежном попадании внутрь втулки грязи.

Наиболее часто удлинители со свободным ходом используются на легких мотоблоках, наподобие Нивы.

Дифференциал для мотоблоков Салют и ему подобных Техас, Прораб, Викинг, Форза, Садко, Дон, Хутер, Профи, имеющих относительно большую массу, имеет несколько более сложную конструкцию, но и больший угол свободного хода – в пределах 330 градусов.

Это обеспечивается тем, что зацепление осуществляется выступами на удлинителе приводной оси и на закрепленной на нем свободно вращающейся ступице, снабженной шариковыми подшипниками. Соответственно, ступица может сделать почти полный оборот относительно оси, пока не упрется в противоположный край выступа.

Разворачивать мотоблок с такими дифференциалами ощутимо легче.

Ряд конструкций позволяет колесам свободно проворачиваться относительно оси и более чем на один оборот. Например, дифференциал мотоблоков “Фермер” представляет собой две муфты, управляемые рычагами на руле.

При необходимости владелец мотоблока может расцепить нужную муфту, позволив соответствующему колесу вращаться сколь угодно долго.

Как сделать самодельный редуктор для мотоблока

Для самостоятельной сборки преобразующего устройства на мотоблок необходимо запастись следующими инструментами:

• штангенциркуль и металлическая линейка;
• набор отверток разного размера, в том числе и косая;
• пассатижи и кусачки;
• пила по металлу;
• электродрель с набором сверл по металлу;
• тиски;
• молотки – большой и маленький;
• резиновые прокладки.

Если вы решили самостоятельно собрать редуктор для своего мотоблока, обязательно проведите приблизительный расчет. Это поможет определить, как минимум, передаточное число и тип преобразующего устройства, который вам нужен.

Также с помощью предварительных расчетов вы сможете оценить габариты будущего передаточного устройства.

Чтобы сделать правильный расчет, определитесь с параметрами вашего двигателя. Для расчетов необходимо уточнить несколько данных:

1. Число оборотов коленвала двигателя. Однако эта величина не является постоянной: стоит «прибавить газ», и она значительно увеличится. Поэтому расчеты основываются на базе – количество холостых оборотов плюс 10%.
2. Расчетное число оборотов для оси подвески. Оно высчитывается с учетом диаметра колес для определения выбега за один полный оборот. На основе этого можно посчитать, с какой скоростью должна вращаться ось, чтобы обеспечить максимально комфортную скорость движения мотоблока. Это в среднем от 3 до 5 км/час.

Рассмотрим простой пример: мощность двигателя на холостом ходу с учетом увеличения на 10% составляет 600 оборотов/мин, а для обеспечения скорости 3 км/час требуется скорость вращения 200 об/мин. Следовательно, расчетное передаточное отношение редуктора составляет 3:1. Иными словами, для уменьшения скорости вращения оси в три раза, чтобы обеспечить скорость движения 3 км в час, в три раза увеличивается крутящий момент.

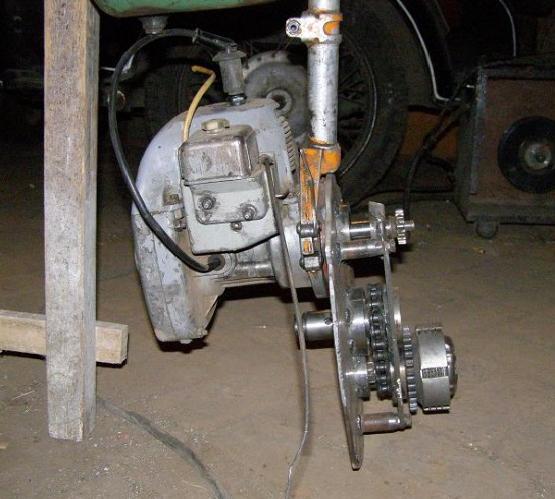

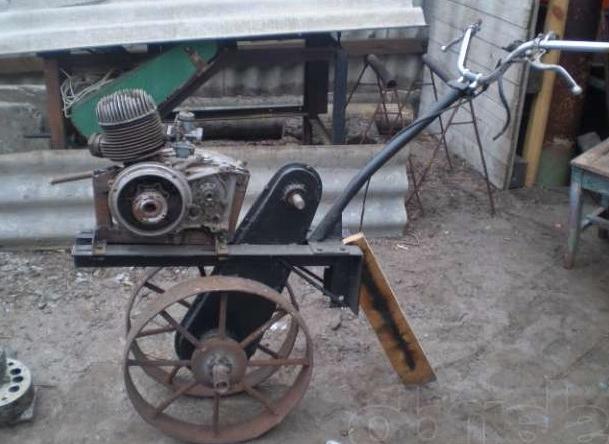

Пошаговая инструкция по сборке цепного редуктора

При наличии определенных навыков можно сделать редуктор любого типа своими руками, но проще всего собрать малогабаритный механизм с цепной передачей. Материалы для него легче найти, они надежны в работе.

Чтобы изготовить самодельный цепной механизм, запаситесь следующими запчастями и материалами:

• звездочки с необходимым количеством зубьев;
• ведомый вал;
• цилиндрические и эксцентриковые подшипники;
• защитный кожух;
• крепежные детали для соединения частей кожуха;
• цепи с необходимым количеством звеньев.

При сборке редуктора любой конструкции нельзя заменять подшипники втулками. Перекосы между ведущей и ведомой частями недопустимы.

В качестве защитного кожуха можно использовать старый корпус коробки передач подходящего размера, просверлив в нем отверстия для крепления.

• Изготовление самодельного редуктора для мотоблока начинается с закрепления на выходном вале двигателя ведущей звездочки. Для ее фиксации можно использовать шпонку или фланец. В зависимости от конструкции выходного вала, может быть применена даже точечная сварка.
• Ведомый вал следует выточить на станке. Звездочку на нем фиксируют так же, как и на ведущем вале.
• Более надежный способ – изготовить вал из двух полуосей, на концах которых вытачиваются фланцы. Ведомую звездочку закрепляют между ними, скрепляя всю конструкцию болтами. В этом варианте звездочка второй ступени будет закреплена более точно и надежно.
• Чтобы защитить механизм редуктора от грязи и механических повреждений, его помещают в защитный корпус, который служит также резервуаром, содержащим жидкую смазку для движущихся деталей.
• В защитном корпусе (картере) просверливаются гнезда для установки опорных подшипников. Ведомый вал устанавливается на цилиндрических подшипниках, а ведущий – на эксцентриках. Меняя, в силу своих конструктивных особенностей, положение в посадочном гнезде в радиусе 15°, эксцентриковый подшипник меняет и положение ведущего вала, регулируя таким образом натяжение цепи.

Необходимо, чтобы зубья звездочки, закрепленной на ведомом вале, были погружены в смазочное масло. При вращении вала происходит равномерная смазка всех узлов цепного редуктора.

Для обеспечения герметичности картера по линии разъема и в местах посадки подшипников устанавливаются сальники и герметизирующие прокладки. Если не подходят стандартные прокладки, то можно использовать специальный малостойкий герметик.

Если расчет передаточного числа сделан правильно, то редуктор, аккуратно собранный с учетом всех конструктивных особенностей вашего мотоблока, обеспечит бесперебойную работу механизмов ничуть не хуже, чем его промышленные аналоги.

Изготовление реверсивного редуктора

Если хотите соорудить узел по своему усмотрению, то вам не обойтись без заимствованного корпуса. Вне заводских условий самостоятельно его сделать невозможно. В качестве материала используют чугун или алюминиевый сплав. Производят корпус на специальном оборудовании. Чтобы сделать реверсивный редуктор дома, нужно начать с корпуса. Если не удалось подобрать от других механизмов, то его можно соорудить из трубы для газа с толстыми стенками с размером наружного диаметра 2.73 см. Внутренние составляющие: оси, шестерни. Они должны выдерживать нагрузки, которым будет подвергаться самодельный реверс редуктор. Касательно сальников, подшипников, предохранителей, то их рекомендуется выбирать, исходя из конструкции.

Самодельный реверс агрегат реально собрать из элементов, составляющих основную передачу на отработанном автомобиле ГАЗ-69. Ступицы, втулки для реверса, звездочки, шток, вилку вытачивают из металла. Для этого подойдет сталь 45. Готовые детали необходимо закалить. Следует очень внимательно отнестись к изготовлению кулачков на ступицах, а так же реверсивным втулкам, поскольку они будут подвергаться повышенным динамическим нагрузкам. Ведущая и ведомые шестеренки должны быть изолированы друг от друга прокладкой, толщиной которой можно регулировать величину степени их прижатия.

Как сделать редуктор для мотоблока своими руками

Редукторы двух типов, которые называются: червячный, а так
же цепной, имеют несколько небольших, но достаточно важных отличия. Они
заключены в характеристиках, которые присущи двум типам, но работают редукторы
с разными: КПД, угловой скоростью, количеством передач, а так же валов,
отношением между передачами.

Редукторы для мотоблока какие они бывают

Когда у вас в наличии имеются мотоблоки, которые стоят
относительно дёшево, на них зачастую установлены редуктора упрощённой сборки,
не являющиеся разборными.

Срок эксплуатации в таком случае, значительно уменьшается.
Исключаются какие-либо дополнительные возможности, среди которых: ремонт, и
соответственно сборка, замена деталей, или разборка, для проверки состояния
агрегата.

Это означает, что материал, из которого сделан сам редуктор,
очень низкого качества. Большинство, представленных в сборке деталей не будут
гильзованными. Схема редуктора позволит представить не только принцип его
работы, но и определить сроки эксплуатации.

Дорогостоящие мотоблоки имеют редукторы с более сложной
структурой, возможностью дальнейшей сборки-разборки. Техническое обслуживание
вполне можно провести, исправив все неполадки в работе редуктора. Ремонт
необходимо провести с целью продолжения срока службы эксплуатации

Важно
заменить неисправности в деталях другими, более дорогими элементами. Смазка
редуктора так же продлевает срок его использования

В большинстве случаев, редуктор служит преобразователем для
скоростей. То есть угловая скорость, качественно и быстро переходит на низкую.
Входной вал покажет высокую угловую скорость, на выходном уже будет низкая.

Непредвиденные поломки предотвращаются постоянным и качественным
техническим обслуживанием. При ступенчатом варьировании в скорости, редуктор называют,
обычной коробкой передач. В случае, когда оно не работает по ступенчатой
системе, он зовётся – вариатором.

Самодельный угловой редуктор для мотоблока

В принципе, редуктор не обладает слишком замысловатой
структурой, его вполне реально собрать самому. Сначала выполните правильный
расчёт в номинальной мощности ( Pn);Pn=Ре(л.с.)хFS. Это позволит сделать выбор
в пользу правильного угла, который нужно определить у конической шестерни. По
такому принципу произойдёт подсчёт не только количества возможный оборотов за
одну минуту, но и расчёт крутящего момента.

Сделанный своими руками редуктор нуждается в определении
условий его работы. Среди них присутствуют радиальная нагрузка, или осевая
которые имеются у валов, на их концах. Его работа будет оптимальной, если
правильно подобрана температура, тип смазки.

После выполнения всех вышеперечисленных действий, можно
перейти к сборке. Корпус можно выбрать заводской. Диаметр корпуса подскажет,
каким будет корпус у подшипников для вала. В помощь штангенциркуль и хорошего
качества сверло. Далее берём два подшипника под сам вал.

Фланец из стали важно установить на фронтальной части
редуктора. Соответственно внутри: подшипник, обязательно фланцевый и шайба.
Крепится фланец к самому генератору, с помощью винтов

Стальная шпонка, вместе
с ведущей шестернёй и ведомым валом-шестерни должны выбираться заранее. К
роторному генератору присоединяются все узлы, соединяющиеся с механизмом,
являющимся передаточным. На нём есть шкив, обеспечивающий клиноременную
передачу. Его следует закрепить на ведомый вал, с помощью гайки с пружинной
шайбой.

Преимущества самоделок

По своим техническим параметрам, самодельные агрегаты практически не отличаются от заводских моделей. При этом, затраты на их создание значительно ниже.

Сразу стоит уточнить, что рассчитать необходимое тяговое усилие и определить необходимое количество материала помогут чертежи. Для создания такой схемы требуются определённые знания в области инженерной механики. Однако можно воспользоваться уже готовыми схемами, взятыми на просторах интернета.

Сборка по готовым чертежам не представляет особого труда: большинство узлов снимается с неисправной техники, и устанавливаются в готовом виде. Это довольно практично и выгодно – проблем с запчастями при ремонте практически не возникает.

Кроме того, использование готовых гидроразъёмов и адаптеров позволяют использовать навесное оборудование заводского исполнения.

Если самодельная техника будет передвигаться по федеральным трассам, нужно получить соответствующее разрешение в ГИБДД.

Теперь рассмотрим схему сборки основных узлов трактора.

Для изготовления основания потребуется прокатный швеллер. Этот материал способен выдерживать динамические нагрузки. Обычно рама – это сварная конструкция, выполненная из поперечных траверсов и продольных лонжеронов.

Лучше сразу предусмотреть возможность крепления двигателя, опор заднего и переднего моста, водительского сиденья.

Встречаются варианты изготовления с ломающейся рамой. Такие изделия обладают большей манёвренностью, поэтому подходят для работы на ограниченных пространствах и даже в теплицах.

Такие конструкции также изготавливаются из швеллера, но делается не монолитная основа, а две полурамы. Элементы конструкции соединяются шарнирным соединением, для этого можно использовать карданвал грузового авто.

Рама для самодедльного трактора

Как сделать самодельный минитрактор

Простейший вариант сделать мини трактор своими руками — это переделать бывший в употреблении мотоблок. В нем есть почти все необходимое для постройки:

• двигатель;
• сцепление;
• коробка передач;
• тракторные колеса с полуосями.

Раму от мотоблока можно использовать как фрагмент рамы минитрактора. Там имеются крепления для двигателя и коробки передач. Сборку нужно производить в следующей последовательности:

1. Сварить из металлопроката раму со всеми крепежными узлами.
2. Установить задний и передние мосты.
3. Закрепить двигатель и элементы трансмиссии.
4. Собрать рулевое управление.
5. Закрепить топливный бак, водительское кресло, защитные кожухи.
6. Сварить устройство для установки навесного оборудования.
7. Провести электрооборудование и установить осветительные приборы.

В качестве основы можно взять . Для его переделки не требуется мощная рама. Достаточно квадратной трубы сечением 100 мм. С одной стороны крепится сам культиватор, а с другой устанавливается рулевое управление с педальным узлом. Тросы управления газом и сцеплением подключаются к педалям. В середине конструкции устанавливается сиденье для водителя. В задней части варится прицепное устройство.

Как сделать редуктор самостоятельно

Сделать можно редуктор для мотоблока своими руками. По словам экспертов, для этого надо подготовить стандартный набор инструментов и иметь минимальные умения работы с ними:

• линейка и штангенциркуль;
• разные отвертки;
• ножовка;
• плоскогубцы и кусачки;
• тиски;
• молоток;
• сварочный аппарат;
• запчасти;
• Расходники: сальник, резиновая прокладка, болты, шестерни, цепь или ремень, подшипник, валы.

Внимание!Для создания продукта нужны и эскизы. Если самостоятельно их сделать не получится, то можно воспользоваться уже готовыми из сети или печатных изданий.. В случае, когда преобразователь создается на базе уже имеющегося старого, то изначально его надо разобрать, избавиться от ненужных деталей и доработать

Если сборка идет с нуля, то первое, что нужно сделать – корпус. Для этого использовать можно фитинговый угольник или пластины из металла, которые между собой надо сварить. Он должен быть таких габаритов, чтобы в нем умещались шестерни и шкивы

В случае, когда преобразователь создается на базе уже имеющегося старого, то изначально его надо разобрать, избавиться от ненужных деталей и доработать. Если сборка идет с нуля, то первое, что нужно сделать – корпус. Для этого использовать можно фитинговый угольник или пластины из металла, которые между собой надо сварить. Он должен быть таких габаритов, чтобы в нем умещались шестерни и шкивы.

Следующий шаг — рассчитать передаточное число. Без него не удастся определить требуемое количество шестеренок и длину валов. В основном за базу берут число холостых оборотов коленвала и прибавляют к нему 10%.

Для простого, изготовленного в домашних условиях преобразователя, понадобится два противоположных вала. С одной стороны монтируется шестерня, а с другой — вал с обоймой и подшипниками. После этого надо выходной вал насадить на шкив. При этом нужно изолировать валы сальниками, чтобы избежать подтекания масла.

Собранную конструкцию вложить в корпус, влить масло и иное смазочное средство. Затем установить на двигатель редуктор и подключить. На последнем этапе понадобиться настроить работу редуктора, поэтому его надо запустить. Чтобы все прошло без неприятных «сюрпризов», детали не должны быть деформированными.

Во время испытаний чрезмерные нагрузки излишни — комплектующие должны приработаться. Использовать редуктор, например для мотоблока Патриот, допустимо после проверки и устранения всех недочетов.

Редуктор для мотоблока можно купить или изготовить самостоятельно. При выборе первого варианта надо учитывать разные факторы, чтобы покупка не была напрасной. Для создания техники своими руками понадобятся минимальные знания в этой области. А избежать ошибок помогут готовые инструкции и эскизы.

Элементы механизма

Вне зависимости от того, покупной или самодельный понижающий редуктор будет использоваться в мотоблоке, необходимо понимать, как расположены элементы механизма, как их обслуживать и ремонтировать. Понижающие редукторы мотоблоков могут быть нескольких типов, каждому из которых присущи свои преимущества и недостатки.

Схема присоединения ходоуменьшителя к редуктору

Шестеренчатый редуктор

Как правило, состоит из одной или двух ступеней; основными элементами выступают шестерни. Данный тип является одним из самых надежных механизмов, применяемых в ходоуменьшителях. Применяется в наиболее мощных мотоблоках. К своим достоинствам могут отнести:

• долговечность;
• надежность;
• малые габариты;
• возможность реверса.

Такие ходоуменьшители не лишены и недостатков, основные из которых – ремонтопригодность и цена. В случае поломки, как правило, заменяются целиком, что требует значительных денежных затрат. Кроме того, нужно контролировать наличие смазки, отсутствие которой может привести к быстрому износу.

Червячный редуктор

Основным элементом является червячная передача. Позволяет уменьшить габариты мотоблока и улучшить развесовку за счет перпендикулярного расположения валов привода и колес. Чаще всего их ставят на легкие и маломощные мотоблоки.

Основные преимущества:

• большое передаточное число;
• малые габариты;
• небольшой вес.

Основным недостатком червячного редуктора является отсутствие реверса. К тому же в случае поломки уменьшитель хода заменяют полностью.

Цепной редуктор

Один из самых популярных типов редукторов среди пользователей. Чаще всего изготавливаются разборными, что упрощает обслуживание и диагностику. Наиболее распространенной поломкой является разрыв или растяжение цепи, срезание зубьев звездочек или шпонки приводного вала. Все эти поломки, как правило, достаточно легко устранить самостоятельно, заменив вышедшую из строя деталь.

К преимуществам уменьшителей хода подобного типа относят:

• простоту;
• надежность;
• возможность реверса;
• ремонтопригодность.

Комбинированный редуктор

Редукторы подобного типа характеризуются наличием различных типов передач в одном механизме: шестеренной-цепной или червячной-цепной. Необходимость подобных уменьшителей хода продиктована тем, что в шестеренных и червячных редукторах межосевое расстояние между ведущим и ведомым валом регламентировано размерами передачи и напрямую зависит от модуля зацепления и количества зубьев. В цепной передаче расстояние между валами можно регулировать, убирая или добавляя звенья.

При компоновке конструкции мотоблока далеко не всегда удается расположить все агрегаты в идеальном положении, и возникает необходимость промежуточного передаточного звена. Эту функцию с успехом и выполняет цепная передача, которая компенсирует расстояние от шестеренного или червячного редуктора к валу колес или привода.

Из чего состоит уменьшитель хода

В зависимости от типа понижающего редуктора самодельный ходоуменьшитель состоит из следующих основных деталей: входящего (быстроходного) вала, выходного (тихоходного) вала, червяка и червячного колеса, ведущих и ведомых шестерен или звездочек.

При этом ведущие звездочки и шестерни всегда имеют большее количество зубьев, чем ведомые. Вспомогательными элементами могут выступать различные муфты, подшипники, шпонки. В шестеренных и червячных редукторах обязательно присутствует корпус, чего нельзя сказать о цепных. В них может либо полностью отсутствовать корпус, либо закрывать только часть механизма.

Устройство редуктора мотоблока

Как и любой другой механизм мотоблока, редуктор сельскохозяйственного агрегата состоит из определенных элементов. С учетом типа редуктора, его конструкция может оснащаться теми, или иными деталями. В основном, устройство редуктора в деталях выглядит следующим образом:

• Крышка и шкив;
• Подшипники;
• Втулки на входном валу;
• Рычаг регулировки и переключения;
• Вилка и ось переключения;
• Шестерня в промежуточном валу;
• Блок вала;
• Двухрядная цепь;
• Блок звездочки;
• Шайбы и сальники;
• Входной вал;
• Правая и левая полуоси;
• Двойная звездочка;
• Муфта сцепления;
• Кронштейн и пружина;
• Вилка сцепления.

О том, как устроен редуктор мотоблока, более подробно расскажет схема механизма ниже.

Несмотря на достаточно сложную конструкцию механизма, его демонтаж и обратная сборка не вызовет вопросов даже у новичка. Для этого необходимо:

1. Полностью снять редуктор с мотоблока;
2. Отвернуть винты и снять защитные крышки;
3. Аккуратно извлечь втулку на входном валу, демонтировать рычаг и вилку, переключающую механизм;
4. Снять первичный вал и шестерню с него;
5. Извлечь втулки вала и цепь;
6. Демонтировать блок вал и снять звездочки с него;
7. Извлечь промежуточный вал вместе с шестернями;
8. Снять муфту сцепления, левую и правую полуоси.

Выполнив все перечисленные действия, вы получаете редуктор мотоблока в разборе. После ремонта механизм необходимо собрать в обратном порядке.
