Щетки стеклоочистителя ваз 2107 1982-2012 г.в: размеры и артикулы

Какой размер щеток стеклоочистителя ВАЗ

Очень важно, правильно подобрать размер щеток стеклоочистителя, в противном случае могут возникнуть неприятные проблемы. Так, если щетки стеклоочистителя будут больше, чем нужны, то упадет прижимная сила, что в итоге снизит качество очищения стекол транспортного средства

Также, если щетки будут сильно больше, то они и вовсе могут «залезть» на уплотнительную резинку, что снизить площадь поверхности, которая находится в контакте со стеклоочистителями и качество очистки значительно снизится. Если же щетки будут меньше, чем положено, то из-за малой площади чистки, снизится общий уровень эффективности стеклоочистителей. Плюс к этой, по центру лобового стекла образуется островок грязи и воды, который значительно ухудшит обзор во время движения. Напомним, что в предыдущей статье мы рассматривали почему не работает вентилятор печки и как его отремонтировать своими руками.

Размер щеток стеклоочистителя на автомобилей серии Лада Самара (2115, 2114 и 2113)

С завода данный автомобили выходят с семеричными стеклоочистителями, которые имеют длину 51 сантиметр. В случае необходимости замены, вы можете использовать для водительского «дворника» стеклоочиститель длиной 53 сантиметра, а вот с пассажирской стороны придется оставить щетку длиной 51 сантиметр, так как если поставить удлиненный стеклоочиститель, по центру лобового стекла будет образовываться «водопад».

Отметим, что на автомобилях Лада Самара, также имеются задние «дворники». С завода машины выходят со стеклоочистителем длиной 30 сантиметров, но вы можете поставить щетку длиной 33 сантиметра – это не вызовет никаких проблем. Отметим, что при желании, вы можете поставить даже щетки длиной 40 сантиметров, но при этом вам нужно будет сместить на электродвигателе «дворника» пару зубчиков, чтобы отрегулировать его ход.

Размер щеток стеклоочистителя на автомобилях ВАЗ 2108, 2109, 21099, 2110, 2111 и 2112

Все указанные в заголовке этого раздела статьи модели машина производства автомобильного концерна «АвтоВАЗ», являются прародителями серии Лада Самара. Именно по этой причине, их передние дворники симметричны, также как и у их потомков, и имеют длину 53 сантиметра.

Размер щеток стеклоочистителя Лада Калина

Автомобили Лада Калина имеют не симметричные «дворники». Так, с водительской стороны щетка стеклоочистителя имеет длину 60 сантиметров, а с пассажирской – 40 сантиметров. При этом, вольности с размером водительского «дворника» не допускаются, а вот пассажирский можно увеличить до 41 сантиметра. Задняя щетка стеклоочистителя на машине Лада Калина имеет длину 36 сантиметров.

Размер щеток стеклоочистителя Лада Приора

Автомобили Лада Приора оснащаются не симметричными щетками стеклоочистителей. На водительской стороне, стеклоочиститель имеет длину 53 сантиметра, а на пассажирской – 50 сантиметров. Как и в случае с Ладой Калиной, вольности допускаются только с пассажирским «дворником». Вы можете заметить стандартный, на стеклоочиститель длиной либо 48 сантиметров, либо 51 сантиметр. Задний «дворник» на автомобиле Лада Приора имеет длину 33 сантиметра.

Размер щеток стеклоочистителя Лада Гранта

Автомобили Лада Гранта унаследовали систему очистки стекол от машины Лада Калина. В связи с этим, длина водительского стеклоочистителя составляется 60 сантиметров, а пассажирского – 40 сантиметров, но он может быть заменен на стеклоочиститель длиной 41 сантиметр.

Acura Audi BMW Cadillac Chevrolet Chrysler Citroen Daewoo Dodge Fiat Ford GMC Honda Hummer Hyundai Infiniti Isuzu Jaguar Jeep Kia Land Rover Lexus Mazda Mercedes Mitsubishi Nissan Opel Peugeot Porsche Renault Rover Saab Seat Skoda Ssang Yong Subaru Suzuki Toyota Volvo VW

Принцип действия

На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.

Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику.  С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!

Размеры дворников VAZ 2107 — Таблицы размеров

главная ⇒ техника ⇒ дворники ⇒ vaz ⇒ дворники vaz

Автомобили ВАЗ 2107 снабжаются водительскими и пассажирскими стеклоочистителями длиной 13″ (330 мм).

• Изначально производитель комплектует ВАЗ 2107 каркасными щетками стеклоочистителей.
• Основной тип крепления дворников — крючок (Hook).
• Габариты дворников для седана:

• Со стороны водителя: 330 мм (13″).
• Со стороны пассажира: 330 мм (13″).

Важно: в случае замены на данную модель ВАЗ допускается устанавливать очистители, размер которых немного больше штатных — 14 или 15 (дюймов), однако это может негативно сказаться на их работе. Общие параметры дворников VAZ 2107 Чертеж Общий вид щетки стеклоочистителя (дворника) Водитель (in)Передние со стороны водителя:Возможные размеры дворников со стороны водителя для VAZ 2107 всех годов выпуска.Данные в дюймах

Пассажир (in) Передние со стороны пассажира:Возможные размеры дворников со стороны водителя для VAZ 2107 всех годов выпуска.Данные в дюймах. Задний (in) Задний:Возможные размеры задних дворников для VAZ 2107 всех годов выпуска

Общие параметры дворников VAZ 2107 Чертеж Общий вид щетки стеклоочистителя (дворника) Водитель (in)Передние со стороны водителя:Возможные размеры дворников со стороны водителя для VAZ 2107 всех годов выпуска.Данные в дюймах. Пассажир (in) Передние со стороны пассажира:Возможные размеры дворников со стороны водителя для VAZ 2107 всех годов выпуска.Данные в дюймах. Задний (in) Задний:Возможные размеры задних дворников для VAZ 2107 всех годов выпуска.

Таблицы размеров дворников VAZ 2107 Год Год выпуска модели Водитель (in) Передние со стороны водителя:Возможные размеры дворников со стороны водителя для VAZ 2107 всех годов выпуска.Данные в дюймах и (мм). Пассажир (in) Передние со стороны пассажира:Возможные размеры дворников со стороны водителя для VAZ 2107 всех годов выпуска.

Ремонт моторов вентилятора печки автомобиля в СВАО, САО и СЗАО

Вы сможете сделать ремонт или замену моторчиков печки в СВАО (Алтуфьево, Бабушкинская, Бибирево, Ботанический сад, ВДНХ, Владыкино, Медведково, Отрадное, Свиблово Тимирязевская), САО (Аэропорт, Водный стадион, Войковская, Динамо, Речной вокзал, Сокол) и СЗАО (Тушинская, Спартак, Сходненская, Щукинская, Планерная).

Неполадки в электродвигателе могут возникнуть как по электрической, так и по механической части. Начать проверку стоит с проверки электрической цепи. В самом моторчике наиболее типичная поломка по электрической части – износ щеток.

К вам на помощь придут специалисты , произведут ремонт моторов отопителей в кротчайшие сроки. Ремонт или замена моторчика печки в СВАО (Алтуфьево, Бабушкинская, Бибирево, Ботанический сад, ВДНХ, Владыкино, Медведково, Отрадное, Свиблово Тимирязевская), САО (Аэропорт, Водный стадион, Войковская, Динамо, Речной вокзал, Сокол) и СЗАО (Тушинская, Спартак, Сходненская, Щукинская, Планерная).

Уточнить актуальную цену на ремонт моторчика печки в Москве (СВАО, САО и СЗАО) вашего автомобиля вы можете у наших менеджеров по телефону

Что делать, если дворники на ВАЗ 2109 медленно работают или вышли из строя

Если стеклоочистительные механизмы автомобиля перестали корректно выполнять свои функциональные задачи, то потребуется проведение определенных ремонтных работ. Для этого необходимо вооружиться стандартным комплектом инструментов.

Чтобы приступить к работе по выявлению неисправных деталей механизма, нужно произвести его полную разборку

. После этого рекомендуется следовать такомупорядку действий :

1. Проверить, в каком состоянии находится конструкция электродвигателя, его обмотки и вал якоря. Следует внимательно осмотреть все детали на наличие в них каких-либо повреждений или деформаций. Если на поверхности были обнаружены большие царапины или повреждения, которые не подвергаются обработке наждаком, то такие детали лучше заменить на новые.
2. Определить состояние, в котором находятся щетки и их пружины. Если были обнаружены повреждения или потеря упругости механизмов, то их также следует обязательно заменить.
3. Проверить, насколько свободно щетки перемещаются в специальных держателях. Факт их затрудненного перемещения может стать причиной того, что медленно работают дворники ВАЗ 2109 . Если присутствует заедание, можно попробовать подправить это при помощи наждачной бумаги. В случае наличия трещин, сколов или высоких показателей износа, лучше заменить щетки. Для их замены может понадобиться паяльный инструмент.
4. Осмотреть состояние коллектора. Если на поверхности устройства имеются следы в виде нагара, которые возникают при трении с щетками, можно постараться устранить этот факт специальной полировочной пастой. На коллекторе не должно быть никаких повреждений в виде царапин или задиров. Если такие присутствуют, то нужно обработать эти места наждачной бумагой. Когда указанные методы не помогают избавиться от дефектов, необходимо произвести замену детали.
5. Осмотреть конструкцию привода редуктора. Его шестерня не должна иметь сколотых зубьев или каких-либо других дефектов. В случае наличия таковых, лучше установить новую шестерню.
6. Проверить тяги привода дворников. Они ни в коем случае не должны быть изогнуты. В случае наличия небольших деформаций, следует попробовать их исправить при помощи определенных подручных средств.
7. Определить состояние резьбовых элементов валиков рычагов в механизме дворников. Если резьба повреждена, тяги подлежат полной замене.

После проведения всех ремонтных работ необходимо осуществить сборку дворников. При этом лучше начинать с электродвигателя. Во время проведения установочных процессов рекомендуется тщательно смазывать трущиеся компоненты механизма концентрированным раствором.

При наличии неисправностей в работе дворников каждый водитель может произвести ремонтные работы самостоятельно, так как они не требуют объемных специальных знаний

Ремонт и обслуживание механизмов стеклоочистителей – важный момент, которому должен уделять внимание каждый водитель с целью предотвращения серьезных поломок

Не работают дворники на ВАЗ

Исправность стеклоочистителей напрямую влияет на безопасность движения. Бывает, что «дворники» отказываются работать в каком-то режиме или же вообще не включаются. Почему? Стеклоочистители всех автомобилей имеют как минимум два режима работы – прерывистый и постоянный. Для удобства в этот список включаются и дополнительные варианты, например, медленная скорость постоянного режима, один взмах для быстрой очистки стекла и так далее, вплоть до регулировки паузы между взмахами.

Технически это все реализуется достаточно легко: прерывистый режим создает электронное или механическое реле в паре с выключателем внутри электродвигателя, а при постоянном движении щеток напряжение подается на тот же электрический двигатель постоянно. Рассмотрим типичные неисправности «дворников» и методы их поиска.

Дворники не работают в прерывистом режиме

Как уже говорилось выше, за прерывистый режим дворников отвечает реле-прерыватель. Оно может быть механическим (на старых автомобилях) или электронным. Соответственно, если дворники работают в постоянном режиме (который создается в обход этого реле) и не работают в прерывистом, есть повод для проверки реле.

Однако прежде чем начать проверку, нужно убедиться, что на реле приходит напряжение с подрулевого выключателя, установленного в положение прерывистого режима. Вполне может быть, что неисправность кроется именно в нем, а не в реле. В подрулевом выключателе в частности может окислиться соответствующий контакт или переломиться провод, соединяющий его с реле.

Исходя из этого, нужно найти схему подключения дворников на вашем автомобиле и проверить, приходит ли ток с выключателя на реле. Если нет – смотреть выключатель. Если ток есть – проверять реле.

Дворники не работают в постоянном режим

Когда стеклоочистители замечательно работают в прерывистом режиме, но отказываются двигаться постоянно, можно сразу говорить о неисправности в том же подрулевом выключателе или проблемах на участке между ним и двигателем дворников. Говоря проще, напряжение от выключателя не подается на двигатель. Нужно точно также проверить эту электрическую цепь мультиметром или контрольной лампочкой, убедиться в чистоте и надежном закреплении всех клемм.

Дворники не включаются вообще

Если стеклоочистители вообще никак не реагируют на подрулевой выключатель, начать стоит с классической проверки – убедиться в целостности предохранителя. Если он цел, нужно проверить подрулевой выключатель на предмет поступления на него напряжения и корректного замыкания контактов внутри. Скорее всего, напряжения на нем не будет.

Частным случаем полного отказа дворников является их блокировка чем-либо. Это может быть оставленный под капотом гаечный ключ, тряпка или примерзшие щетки (почитайте, что делать если примерзли щетки дворников). Для таких ситуаций в системах стеклоочистителей, как правило, устанавливают специальный предохранитель. Это устройство спасает электродвигатель дворников от перегрева и выхода из строя, отключая питание. В простейшем случае, такой предохранитель представляет собой термочувствительную пластину, которая при нагреве меняет форму и размыкает контакт. После отключения напряжения она возвращается в прежнее положение и можно снова пользоваться устройством (в данном случае дворниками).

Когда дворники заблокированы, обычно они все-таки хотя бы немного, но смещаются от своего «парковочного» положения. Поэтому, если небольшая реакция на включение все-таки есть, проверьте свободу перемещения щеток и трапеции. Самое главное, делайте это при выключенных дворниках

! Случайное включение стеклоочистителя может нанести серьезные травмы!

Не регулируется пауза между взмахами

Если на вашем автомобиле существует возможность регулировки паузы между взмахами дворников и такая функция перестала работать, с большей долей вероятности виноват регулировочный резистор. Эта деталь в зависимости от поворота ручки (или колесика) изменяет величину сопротивления в схеме реле дворников, за счет чего и образуется возможность регулировки паузы. Следует заменить этот резистор.

Принципы выбора курьерской службы

Определите, какие задачи должна решать курьерская служба. Доставка одежды и мебели отличаются. В первом случае потребуются дополнительные сервисы вроде примерки или частичного возврата заказа, а во втором речь идет о крупногабаритном товаре, для переноски которого понадобится грузчик и большой автомобиль. Поэтому учтите дополнительные услуги, которые потребуются покупателям.

Сопоставьте обещания по доставке со своими ресурсами — есть ли люди, которые примут заказ, подготовят к оправке, упакуют его?

Идеальный тип доставки — когда способ доставки подходит под заказанный товар, а сайт предлагает службу, которая доступна в городе клиента, в подходящие для него сроки, которые вы и сервис-провайдер способны обеспечить.

Всего существует шесть типов доставки:

• «Почта России»,
• курьерская,
• срочная курьерская,
• курьерская транспортной компанией,
• постаматы,
• пункт самовывоза.

«Почта России»

В то же время у «Почты России» очень долгая доставка, ее сроки часто не соблюдаются. Нет дополнительных сервисов — покупателю не получится примерить одежду и отказаться от части товара. Высок процент невыкупа заказов.

Выстроить работу с «Почтой России» можно несколькими способами: можно отправлять посылки как физическое лицо или заключить договор. Если желания ходить ради каждой посылки в отделение нет, можно обратиться к специальным компаниям, которые упакуют товар, отправят его через почту, узнают номер для отслеживания. Чаще всего именно последний способ — самый простой, но такая работа стоит дополнительных денег.

Курьерская доставка

Главный плюс — возможность доставки до двери и большая оперативность. В зависимости от конкретной компании могу быть и дополнительные сервисы, в том числе примерка или частичный выкуп заказа. По сравнению с «Почтой России» при курьерской доставке процент отказов ниже.

Срочная курьерская доставка

Понадобится, чтобы удовлетворить самых требовательных покупателей. Главные минусы — высокая стоимость и большой риск отказа от товара, если курьер нарушил сроки доставки.

Пункты самовывоза

Такой тип похож на «Почту России», но с несколькими отличиями: меньше география доставки и такие пункты обычно предоставляют коммерческие компании. Покупатель не привязан ко времени — он заберет посылку, когда появится свободное время. Иногда доступны и дополнительные сервисы.

В то же время процент невыкупленных заказов выше, чем при доставке курьерской службой. Если сеть пунктов самовывоза небольшая, то такой способ будет неэффективен: покупателю проще дойти до «Почты России» и отстоять там очередь, чем ехать на другой конец города.

Постаматы

Относительно недорогой способ доставки с широким выбором точек в крупных городах. Правда, придется отказаться от дополнительных сервисов, а размер посылки ограничится размером ячейки.

Замена маторчика дворников ваз 2109 Роменков

Подмена моторедуктора стеклоочистителя на ВАЗ

21083 группа канала в контакте

Если дворник

не работает по причине загрязненности редуктора, то его несложно будет почистить. Однако ни в коем случае не выворачивайте регулирующий винт, установленный здесь – иначе вы главным образом не можете потом верно вернуть зазор якоря.

Порядок действий последующий:

• с редуктора снимают защитную панель;
• извлекают шестеренку;
• достают гайки закладные, отвернув за ранее два болтика;
• корпус редуктора отсоединяют совместно со щеткодержателем от моторчика;
• якорь достают и очищают компрессором.

Снятие заднего дворника в результате делается по такому же методу, но придется еще убрать обшивку двери, чтоб добраться до проводов и других частей.

Замена

Процесс замены дворника на данном автомобиле не доставляет проблем. Осуществляется в два этапа:

• устанавливаем поводок дворника в вертикальное положение – перпендикулярно ветровому стеклу;
• аккуратно, сжимая пластиковое крепление с двух сторон, покачиваниями тянем дворник в сторону от крючка.

Если в дальнейшем бывший в употреблении дворник более не планируется эксплуатировать – можно не церемониться с ним. И вытащить его рывком

Если водитель планирует дальнейшее использование: все операции нужно выполнять осторожно. Пластик становится хрупким от длительного использования на солнце

Перепады температур делают его хрупким. По возможности замену нужно осуществлять при плюсовой температуре: вероятность сломать хрупкий пластик будет сведена до минимума.

Качественные, хорошо выполняющие свою функцию дворники – залог хорошего обзора. Следовательно – безопасности на дороге

Важно своевременно менять щетки очистки лобового стекла. Это позволит избежать ДТП и других проблем в дороге

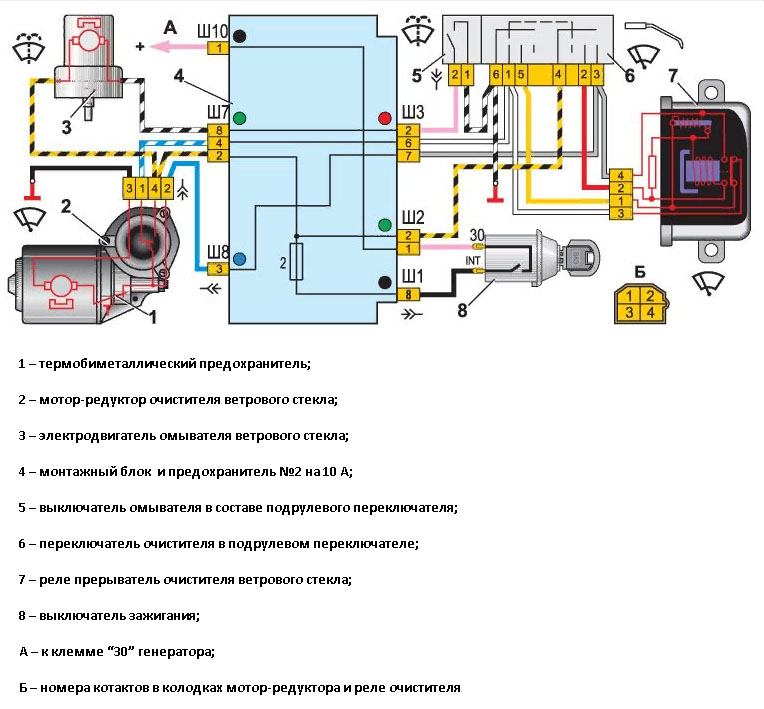

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

2 Электрическая часть – проведение диагностики

Неисправность дворников чаще кроется в электрической части. Перед ремонтом следует продиагностировать электрооборудование и обнаружить неисправность. Схема показывает электрическую часть стеклоочистителя ВАЗ 2107.

Если дворники не работают ни в одном режиме, проводим проверку предохранителя – второй слева 10 А. Он общий с омывателем стекла, если вода не разбрызгивается на стекло – перегорел или окислился. Проводим зачистку контактов или замену предохранителя. Не забываем включить зажигание и поставить выключатель в режим “включено”. Проверяем разъем питания электродвигателя. Проверить целостность цепи поможет вольтметр.

Если на разъеме нет питания, в исправности проводки и предохранителя убедились, проверьте реле с переключателем. Проверяем напряжение на входе в реле. Если питание есть, виновато реле, требуется замена. Не обязательно иметь вольтметр, можно воспользоваться контрольной лампочкой или посмотреть на амперметр: стрелка отклоняется, значит, питание есть. При его отсутствии причина кроется в переключателе. Снимаем пластмассовый кожух, открывается доступ к переключателю. Включаем его, измеряем напряжение на клеммах. Если оно отсутствует, требуется замена выключателя. Производится она так:

• отсоединяем “плюс” аккумулятора;
• снимаем с руля накладку сигнала;
• отворачиваем гайку и снимаем руль;
• отворачиваем фиксаторы и снимаем переключатель;
• устанавливаем новый.
